Как пользоваться строительным лазерным уровнем

Как пользоваться лазерным уровнем (нивелиром, построителем плоскостей)

Многие строительные и отделочные процессы можно ускорить и облегчить. Надо только знать, как пользоваться лазерным уровнем, ну и приобрести его, конечно. Эти приборы называют еще построителями плоскостей или нивелирами. Наиболее распространенный вариант — призменные лазерные уровни. В корпусе этого устройства встроены несколько специальных светодиодов и оптических устройств — призм. Лучи от светодиода преломляются в призмах, позволяя строить вертикальные и горизонтальные плоскости. На поверхностях они отображаются в виде красных линий, по которым удобно вести разметку, проверять отклонения от вертикали и горизонтали и еще массу подобных вещей.

Подготовка к работе

Перед тем как пользоваться лазерным уровнем, его надо выставить вертикально. Есть два типа приборов — с автоматической корректировкой положения и без него. Если ваш прибор не имеет автонастройки, в нем есть пузырьковые уровни и регулируемые ножки. Подкручиваете ножки так, чтобы воздушные пузырьки оказались точно в центре шкалы. После этого нивелир можно включать.

Один из лазерных уровней

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

  • Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
  • По той же методике можно проверить вертикальность углов.
  • Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
  • Получить перекрестие для укладки плитки на стену.
  • Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
  • Проверить вертикальность откосов на окнах или дверях.
  • Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Как проверить лазерный уровень на точность

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр). Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях.

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.

Как нужно пользоваться лазерным уровнем

Для того чтобы любая строительная работа была сделана качественно, начинать ее необходимо с выполнения замеров и произведения разметки. Ранее в качестве измерительных приборов использовались рулетки, а вместо разметки водный уровень и леска. Сегодня на их смену пришли лазерные приборы, одним из которых является лазерный уровень или нивелир. Как правильно пользоваться данным инструментом, выясним далее.

Применение устройства

Метод определения замеров «на глаз» уже давно не актуален. Уже достаточно давно рулетки и водные уровни заменяются более точными и удобными цифровыми приборами, которые называют нивелирами. Применение такого лазерного уровня для человека, занимающегося ремонтными и строительными работами, является просто необходимым.

Возможности лазерного уровня достаточно широки, так как с его помощью можно на любых поверхностях выявить дефекты. Нивелиром можно пользоваться для выравнивания уровня межкомнатных и уличных дверей при их монтаже. Лазерный уровень применяется не только для стен, но и для выравнивания пола, потолка, а также наружных конструкций.

Услышав впервые о нивелировании, человек незнающий задается вопросом, а для чего же нужен лазерный уровень? Водный уровень достаточно эффективно справляется со своей задачей, но применение лазерных нивелиров позволяет не только облегчить работу по разметке, но еще и ускорить процесс выявления дефектов.

Важно знать! Несмотря на высокую стоимость нивелиров, они способны окупать себя за довольно короткий промежуток времени, что актуально не только для строителей, но и работников таких специальностей, как ландшафтный дизайн, топография и прочие.

Подготовка к работе

Перед тем как пользоваться лазерным нивелиром, необходимо его правильно выставить в вертикальном положении. Более дорогие модели приборов имеют функцию автоматической настройки положения. Если прибор не имеет такой функции, то нужно выровнять его положение при помощи специального штатива, в котором каждая ножка имеет возможность регулироваться. В самом устройстве имеются воздушные пузырьки, на которые и необходимо ориентироваться при выставлении нивелира. Только после этого следует включать устройство.

Если же прибор оснащен автоматической регулировкой, то отклонения до 5 градусов компенсируются самостоятельно. Такие приборы следует включать еще до того, как осуществляется выравнивание нивелира. Пока ведется выравнивание, прибор издает соответствующий звуковой сигнал или мигает. Как только он примет максимально ровное положение, то сигнал исчезнет или луч будет перестанет мигать.

Важно знать! В некоторых моделях процесс выравнивания сопровождается изменением цвета свечения светодиода с зеленого на красный или наоборот.

Если прибор не может автоматически откорректировать угол отклонения, то необходимо прибегнуть к ручной регулировке ножек штатива. Только после того, как нивелир будет правильно выставлен, можно приступать к проведению работ.

Как проверить лазерный уровень на точность

Прежде чем приступать к выполнению разметки, требуется проверить прибор на точность. Инструкция к каждому прибору предусматривает его допустимую погрешность. Обычно информация о погрешности указана в таких единицах измерения, как миллиметр/метр. Чем меньше значение погрешности, тем лучше. Но при этом важно также отметить, что чем меньше погрешность, тем дороже прибор. Убедиться в допустимой величине погрешности необходимо еще при покупке.

Проверка осуществляется путем нанесения двух отметок на разных стенах. Первая отметка ставится на стене, которая находится рядом с аппаратом, а вторая на расстоянии 4-5 метров. Поставив отметки на ближней и дальней стенке, следует перенести нивелир к удаленной стенке ко второй точке. Совместив луч лазера со второй отметкой, следует направитьего его на первую и посмотреть, совпадает ли разметка. Если не совпадает, то имеется погрешность. Допустимая погрешность не устраняется, а вот если значение несовпадения выше нормы, то следует настроить прибор или попросить у продавца другой. Для этого они оснащаются специальным регулировочным винтом. На видео представлен принцип проверки погрешности, а также особенности настройки прибора.

Как пользоваться лазерным уровнем

Работать с лазерным уровнем не составит особых трудностей. Новички могут задаться вопросом, как работать прибором, но на самом деле все достаточно просто. Чтобы сориентироваться, как работать прибором, нет необходимости читать инструкцию. Если есть возможность, то лучше спросить у знающего мастера, если же нет, тогда можно разобраться самостоятельно.

Для того чтобы выяснить, как используется лазерный уровень, требуется рассмотреть его работу на конкретных примерах.

  1. Применение при укладке кафеля. Для работы по укладке плитки на стену нивелир необходимо включить в режим крестовой проекции, то есть для разметки по вертикали и горизонтали. Ориентируясь на разметку в виде креста, следует осуществлять работу по укладке кафеля на стену. Аналогичным образом выполняется работа по укладке кафеля на пол.
  2. Поклейка обоев. Очень часто работающим людям при поклейке обоев сложно ориентировать на вертикальную ровность первой полосы. Такие приспособления, как нивелиры, существенно облегчающие работу, помогут и в данном вопросе. Для этого прибор следует включить в режиме вертикальной разметки, после чего приступать к ровной поклейке обоев. Если же обои уже поклеены, то нивелиром можно проверить качество проделанных работ, после чего предъявить претензии к работникам.
  3. Установить мебель и бытовую технику. Очень часто возникает необходимость установить настенную мебель. Чтобы настенный шкаф или полочки имели ровное положение, мастер обычно использует пузырьковый уровень. При этом достаточно сложно в одной руке держать уровень, а в другой карандаш, а кроме этого следует ориентироваться с высотой расположения мебели. Все эти проблемы автоматически исключает применение лазерного уровня. Спроектировав луч лазера в нужном направлении на стену, можно не только ровно расположить полочки, но и облегчить себе работу.
  4. Установка перегородки. В вопросе о том, как установить перегородку, лазерный уровень является лучшим помощником. Определившись с местом, где нужно установить перегородку, следует нивелир выставить параллельно стене, полу и пололку. Ориентируясь на красный, или зеленый луч нивелира, следует прочертить линию карандашом или же сразу монтировать направляющие для крепления гипсокартонных листов.

И это только минимальный список работ, в выполнении которых поможет лазерный уровень. При их проведении важно определить, какая позиция лазерного уровня считается правильной. Настройка лазерного уровня предусматривает удаление всех предметов и вещей, которые создадут помехи для отражения луча на проецируемой поверхности. При установке инструмента нужно знать, какой дальностью обладает прибор. Увеличение расстояния снижает точность, а уменьшение наоборот, ее повышает.

В завершении следует отметить, что при работе с нивелиром самое главное – это не смотреть на место создания луча. Лазерный луч настолько сильный, что способен негативно повлиять на зрение. Прежде всего, следует не допускать, чтобы на луч смотрели дети, так как достаточно нескольких секунд, чтобы возникли проблемы со зрением. Мастеру, работающему с нивелиром, рекомендуется соблюдать эти рекомендации.

Как пользоваться лазерным уровнем: общие принципы и способы применения

Удобные лазерные нивелиры, позволяющие идеально точно производить разметку, охотно приобретают и профессионалы, и мастера-любители. Ведь ровные яркие линии, нарисованные лазером, отлично видны даже на большом расстоянии. Но у человека без опыта может возникнуть вопрос, как пользоваться лазерным уровнем правильно. Читайте об этом в данной статье.

Что нужно сделать перед началом работы

Перед тем как приступать к использованию прибора вы должны четко разделять с каким типом лазерных нивелиров вам предстоит работать. Хотя если вы сами покупали данный прибор, то знать об этом вы должны были еще на этапе выбора лазерного уровня.

Все лазерные уровни можно разделить на:

Статические построители линий (другие названия — кросслайнер или мультипризменный построитель).

Ротационные построители линий (другие названия — многопризменный построитель, нивелир).

Статические построители осей (другие названия — указатель, точечный лазер).

В принципе, большинство производителей пишут в инструкции (обычно прилагаемой в комплекте), как подготовить прибор к работе. Как правило, никаких особых «танцев с бубном» не требуется – всё просто и понятно.

  • Если модель нивелира аккумуляторного типа, то перед ее использованием требуется зарядить аккумулятор.

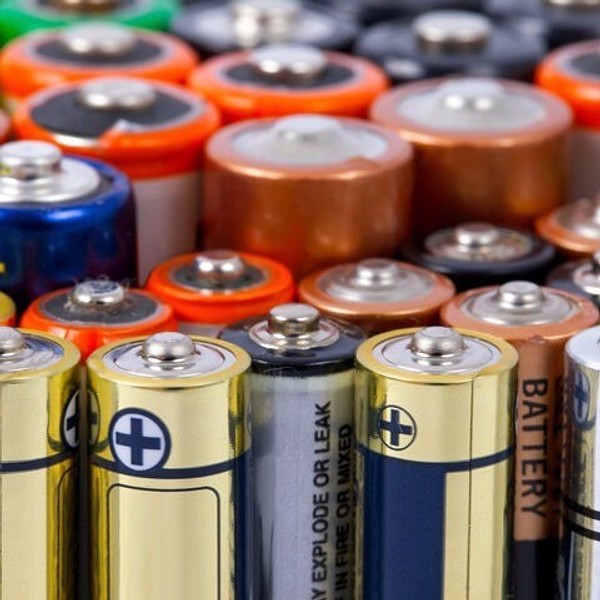

  • Если устройство работает на батарейках, то вставляем их в отсек для питания.
  • Проверяем работоспособность уровня, включив его. Если появился луч лазера, то всё в порядке. Можно начинать установку прибора.

Как привести лазерный уровень в рабочее положение

Это важно – качество разметки напрямую зависит от того, насколько верно расположен лазерный нивелир. Поэтому нужно и место подходящее для него найти, и установить его надлежащим образом. Существует ряд требований, необходимых для полноценной работы прибора:

Шаг 1. На пути следования лучей лазера не должно быть никаких препятствий. Иначе эффект преломления приведет к прерыванию спроецированной линии.

Шаг 2. Располагать лазерный уровень нужно на оптимальном расстоянии до объекта. Допустимый максимум указан в инструкции, и превышать его не следует. Уменьшение расстояния снижает вероятность погрешности, поэтому при возможности старайтесь ставить прибор поближе. Допустимый максимум может быть увеличен при использовании специального приемника лучей. Такой опцией пользуются, когда объект находится на большом расстоянии.

Шаг 3. Во время работы нивелир должен находиться на ровной плоскости (подойдет поверхность стола), штативе или специальном держателе. Его следует надежно зафиксировать , так как полная неподвижность прибора – гарантия получения точных данных. Не допускаются никакие сотрясения и перемещения.

Шаг 4. Перед началом измерений выравниваем нивелир по горизонту. Для этого используем встроенный в прибор пузырьковый уровень. У ряда моделей имеется функция самовыравнивания. Она действует так: до тех пор, пока прибор не будет стоять ровно, подается сигнал. Нет сигнала – значит, всё хорошо и прибор установлен ровно.

Шаг 5. Предварительно нужно предупредить находящихся поблизости людей о предстоящих работах. Животных тоже следует увести или унести. Ведь случайное попадание лазера в глаза может их травмировать.

Шаг 6. Вот, собственно, и все рекомендации. Когда они будут соблюдены, можно включать уровень и производить необходимые работы.

Как настраивать лазерный нивелир

В инструкции, прилагаемой к устройству, тоже имеется информация о том, как правильно настроить прибор. Производитель описывает этот процесс довольно-таки подробно, но не всегда понятно. В общем-то, настройка лазерного уровня – процедура, стандартная для большинства моделей.

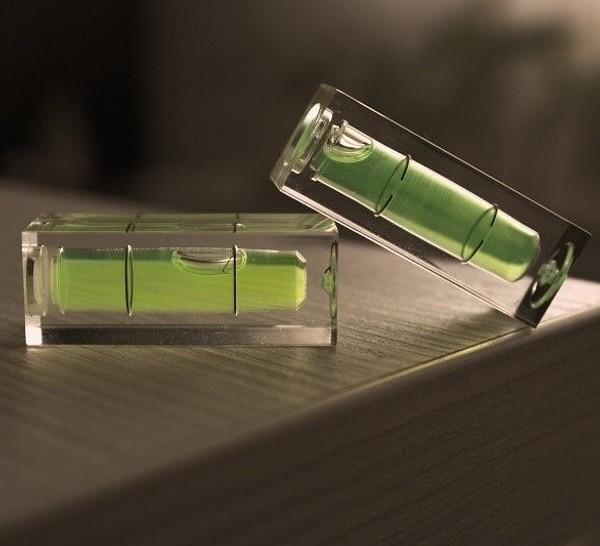

Начнем с самых простых нивелиров. Обычно у них имеется два или три пузырьковых уровня – по ним и следует настраивать данные приборы. Осуществляется это путем подкручивания винтов.

Впрочем, даже если прибор оснащен функцией самовыравнивания, то это не значит, что он действительно выравнивает себя сам. Это произойдет лишь при крохотном отклонении – не более 10 — 15 градусов. Когда поверхность более неровная, приходится вручную подкручивать винты (как и при работе с простейшим устройством).

Лазерный уровень призменного типа позволяет при работе создать два луча, проецирующих на объект вертикальную и горизонтальную линии. Они могут излучаться одновременно, а также есть возможность выбрать лишь один из них. Кроме того, некоторые модели создают линии отвеса и лазерные точки (зенит, надир). Их тоже можно включать и отключать.

А ротационный лазерный нивелир, кроме вышеперечисленных, имеет еще две настройки. Это величина угла сканирования и скорость вращения луча лазера. При этом проецирует луч он только в одной плоскости, но некоторые модели могут проецировать вертикальную ось.

Профессионалы, давая советы, как работать с лазерным уровнем, рекомендуют при его использовании включать лишь необходимые в данный момент функции. К примеру, когда проверяется, насколько вертикален проем двери, вовсе ни к чему горизонтальная составляющая. Вполне можно оставить только вертикальный луч – так и батарея дольше продержится, и энергии меньше израсходуется.

Дополнительные приспособления, облегчающие работу с нивелиром

Приемник лазерных лучей — увеличиваем дальность лазерного луча

Приемник лазерного излучения может вас очень выручить, если вы работаете на улице. С ним вы увидите отчетливую проекцию луча даже при слепящем солнечном свете. Причем расстояние, на которое «достает» лазер, увеличится вдвое. Только покупайте и лазерный уровень, и приемник одного производителя, а то бывают случаи несовместимости устройств разных марок.

Если ваш нивелир не предназначен для работы с приемником, то и в этом случае можно найти выход из положения. Есть совсем простое устройство – отражательная пластина. Закрепив ее на объекте, можно получить некоторое увеличение дальности луча.

Читать еще:  Как просверлить зеркало в домашних условиях обычным

Мишень — попадаем точно в цель

Мишень — нехитрый аксессуар, который имеется в комплекте практически у всех лазерных уровней. Пластиковая пластинка с нарисованными на ней концентрическими кругами выглядит точно так же, как и бумажные мишени для стрельбы, выдаваемые в тире. Ведь цель обе эти мишени преследуют одну – попасть в «яблочко». Ну, а стрелять можно не только пулями, а лучом лазера.

Очень пригодится такая штука, когда расстояние между нивелиром и объектом достаточно большое. Например, нужно сделать отверстие в стене на несколько сантиметров выше, чем в противоположной, при этом расстояние между стенами составляет метров 40-50. Попробуй разгляди на таком расстоянии следы карандаша или маркера! Если же закрепить вместо этого мишень, то прицелиться в нее лучом не составит труда. Даже если стреляющий не отличается особой меткостью.

Есть в комплекте у некоторых нивелиров еще одно приспособление, улучшающее точность лазерного «выстрела». Это своеобразный оптический прицел, находящийся на корпусе прибора. Он называется оптическим визиром, и с его помощью можно легко «достать» цель даже на стометровом расстоянии.

Рейка — чертим идеально ровные линии

Рейка пригодится тогда, когда на поверхности объекта нужно провести несколько параллельных линий, расстояние между которыми одинаковое. А еще с помощью рейки изменяют высоту уровня, закрепленного на штативе. Затем ему можно вернуть первоначальное положение.

Лазерный нивелир на практике: несколько конкретных примеров использования

Спросив у опытного мастера, как использовать лазерный уровень, можно узнать, что применять этот прибор можно практически повсюду. И границами, определяющими возможности его использования, являются границы вашей фантазии. А теперь – немного конкретики.

Выравниваем поверхность — вертикальная проекция

Именно данная область применения наглядно показывает, насколько устарели всевозможные линейки, рулетки и уровни пузырькового типа.

Чтобы узнать, насколько ровные ваш пол или стены, надо вдоль их поверхности направить лазерный луч. При этом вдоль стены (если проверяем стену) ставим несколько контрольных меток.

Линия, прочерченная лучом, покажет отклонение от вертикали в каждой метке. В соответствии с этими данными подбираем толщину выравнивающего слоя во всех контрольных точках.

Применение при отделке кафельной плиткой — крестовая проекция

Включаем оба луча – вертикальный и горизонтальный. Пересекаясь, они проецируют крест на стене объекта. Совмещаем центр этого креста с центральными швами у плитки, которую кладем. А по линиям лазерных лучей выравниваем стороны плитки.

Построение наклонных плоскостей

Далеко не все элементы дома состоят лишь из горизонтальных и вертикальных линий. Порой дизайнеру хочется поэкспериментировать и с плоскостями, расположенными под наклоном. При осуществлении таких смелых проектов лазерный уровень придется как нельзя кстати. Прочитайте внимательно инструкцию к своему прибору, и вы поймете, как заставить луч идти под углом.

В тех нивелирах, где используется система автоматического выравнивания, необходимо включить блокировку данной системы. Некоторые уровни оснащаются системой автоматического изменения угла наклона луча. К примеру, если отключить блокировку компенсации наклона, то вполне возможно закрепить нивелир на штативе под тем углом, который требуется. Лазерный луч будет идти под наклоном.

Клеим обои и прочие декоративные элементы

И для этой несложной операции пригодится лазерный уровень. Так, включив вертикальный луч, мы сможем легко выровнять вертикальную кромку обоев. А горизонтальный луч поможет сделать идеальный бордюр, который без применения инструмента часто получается кривоватым.

Устанавливаем мебель и встраиваем бытовую технику

Неровно висящая полка или навесной шкафчик способны причинить немало огорчений – они весь вид комнаты портят. Конечно, можно перевесить их, пользуясь обычным пузырьковым уровнем или даже линейкой. Но это долго и хлопотно. То ли дело – лазерный нивелир. Он и шкаф поможет ровно установить, и карниз повесить, и встраиваемую технику точно расположить. Главное – делается всё это очень быстро.

Монтаж перегородок и планировка помещений

Имея лазерный уровень, можно за короткое время «перекроить» помещение. Чтобы разметить расположение перегородок, не придется брать стремянку или ползать по полу. Достаточно сделать проекцию лазерного луча в том месте, где будет находиться будущая перегородка.

Применение при осуществлении измерений

Непосредственно измерить что-либо нивелиром не получится. Зато он может существенно облегчить и ускорить эту работу. Возьмем, к примеру, комнату, стены у которой не являются вертикальными. Если нужно узнать ее высоту, возникает проблема – вдоль стены этого не сделать. Неплохо использовать лазерный дальномер, но его может и не быть.

Если имеется лазерный уровень, который проецирует линию отвеса, то он тоже может помочь. Получив при этом две точки – на полу и потолке – мы берем рулетку или линейку и замеряем расстояние между ними. Получается весьма точная высота помещения.

Помним о безопасности

Казалось бы, что может быть опасного в такой безобидной вещи. Однако мощность лазерного луча, используемого в данном приборе, достаточно велика . Иначе мы не увидим его днем, при свете солнца. Поэтому помните, что луч не должен попадать в глаза людям или животным. А во время работы всегда надевайте защитные очки – с ними, кстати, и луч лучше видно.

Учимся использовать лазерный уровень практически

Лазерный уровень – профессиональный инструмент, необходимый для выравнивания стен и пола. С его помощью можно проводить различные отделочные работы. Разберемся, как пользоваться лазерным уровнем.

Многие процессы можно сделать гораздо проще, если использовать профессиональный инструмент. Один из таких профессиональных инструментов, необходимых в отделочном деле – лазерный уровень. Еще такой прибор называю построителем плоскостей или лазерным нивелиром. Но мало приобрести устройство – надо научиться пользоваться им в работе. Разберемся, как это делается.

Подготовка к работе

Лазерные нивелиры выпускаются в нескольких вариантах конструкции. В наиболее распространенной имеется несколько источников лазерного луча и призм для преломления этих лучей. В результате этого устройство испускает сразу несколько взаимно перпендикулярных лучей, образующих идеально ровную плоскость. С помощью такого прибора можно увидеть, где имеются горбы или впадины не стене или полу и тут же исправить эти огрехи.

Как правило, уровень поступает в продажу вместе с треногой или иным вариантом штатива, на который нужно устанавливать прибор во время работы. Поэтому этап подготовки связан с присоединением устройства к треноге и установки ее строго вертикально. В зависимости от конструкции уровня, это может быть сделано разными способами:

  • Относительно простые и дешевые модели обычно лишены функции автоподстройки. На них вертикаль выставляется вручную. Для этого на корпусе уровня сделана пара трубочек пузырькового уровня, расположенных перпендикулярно друг другу. Подкручивая винты регулировки на треноге, нужно добиться, чтобы пузырьки в каждой трубке остановились точно по центру. Это значит, что прибор не наклонен ни по оси «вправо-влево», ни «вперед-назад».
  • Приборы, снабженные функцией автоматической настройки, сами способны скорректировать небольшое отклонение от вертикальной оси. Такое устройство выставляют примерно вертикально (на глаз), после чего включают. Автоподстройка выполняет коррекцию положения, добиваясь точного ориентирования, и сигнализирует об успехе (звуковым сигналом или зажиганием светодиода).

Перед тем, как начинать работу с лазерным уровнем, стоит изучить в инструкции раздел, посвященный настройке по вертикали конкретно той модели, что имеется у вас. Процедура выставления вертикали у нивелиров разных конструкций может отличаться довольно существенно. Работать с прибором, не выставленным строго вертикально, не рекомендуется. Ведь его лучи уже не будут ориентирами при работе, а наоборот, будут мешать добиться ровной поверхности.

Как выровнять пол

Главный плюс от использования лазерного нивелира – простота работы и наглядность всех измерений. Прибор выставляют по вертикали в центре комнаты, включают – и прибор сам отбивает ровную прямую по всем стенам. Она будет проведена также на каждом предмете, оставленном в комнате. Поэтому можно, поставив в любо точке комнаты на пол рулетку или линейку, увидеть, насколько эта точка ниже выставленной горизонтальной плоскости.

С помощью этой особенности легко обнаружить, где на полу находится самый высокий горб и самая глубокая впадина. Зная эти точки, можно определить тип стяжки, который можно положить в комнате:

  • Если разброс между самой большой и самой малой высотой не больше 20 мм, можно выровнять пол с помощью финишной смеси.
  • Если перепад превышает 20 мм, понадобится сначала класть цементно-песчаную стяжку.

Нивелир может применяться не только при проектировании стяжки, но и при контроле кривизны получившейся поверхности. Установив прибор так, чтобы луч шел строго по полу, можно увидеть расположение всех бугров (в этом месте лазерные отметки будут прерываться или искривляться). Впадины можно отыскать с помощью рейки, уложенной по лучу.

Отделываем стены

При выполнении отделочных работ на стенах лазерный уровень не менее необходим. В большинстве панельных квартир в нашей стране нельзя гарантировать отвесность установки плит стен, да и в кирпичных домах стены далеко не всегда отвесны. Отбив с помощью нивелира на примыкающих к измеряемой стене поверхностях вертикальные линии, можно определить, в какую сторону отклоняется стена от вертикали и какова величина отклонения.

Другие задачи, которые можно решать с помощью лазерного уровня:

  • Получение идеально горизонтальных линий на стенах. Такие линии могут понадобиться, чтобы повесить полку, шкафчик, разместить на стене несколько рамок с фотографиями и т.д.
  • При сантехнических работах провести точно горизонтальную линию нужно, чтобы выставить уклон канализационной трубы.
  • Сделать идеально вертикальную линию, чтобы точно наклеить первый лист обоев. Затем остальные листы уже можно ориентировать по первому.
  • Перекрещенные линии (вертикальная и горизонтальная) помогут идеально точно закрепить первый элемент при укладке кафеля.
  • С помощью лазерного уровня удобно проверять, насколько правильно выполнены углы между стенами и полом/потолком. Также легко проверить правильность установки дверной коробки, конной рамы и т.д.
  • Сделать опорную линию для прокладки штробы под проводку.

Таким образом, при выполнении практически любого ремонта лазерный уровень будет надежным помощником. Да и при дальнейшей жизни он пригодится не раз: то правильно выставить бытовую технику (например, стиральную машину или холодильник), то повесить полку. А поскольку ассортимент этой техники, имеющийся в продаже, постоянно пополняется, можно найти относительно недорогой вариант. И тогда затраты на покупку прибора многократно окупятся в дальнейшем.

Проверка на точность

Прежде всего, стоит помнить, что абсолютно точных приборов не существует. Но перед работой неплохо убедиться, что лазерный нивелир соответствует указанному производителем классу точности. Для этого существует несколько методик проверки:

  • Нивелир ставят строго в центр комнаты с длиной в 5 м и более. Отмечают крестом по точке на противоположных стенах (по длинной стороне). Затем, не меняя регулировок, прибор переносят к одной из стен (на расстояние примерно в 0,7 м), замечают крестом новые отметки на стенах. Измеряют расстояние между ними. Если оно не превышает заявленной погрешности, горизонтальная плоскость показывается прибором правильно.
  • Крест устанавливают в центре длинной стены (ее длина должна быть не менее 5 м), делают отметку. Затем, не перемещая устройство с места, поворачивают его так, чтобы сдвинуть вертикальный луч не менее чем на 2,5 м вправо. Если горизонтальный луч все еще попадает в отметку (или хотя бы не отклоняется сильнее, чем на заявленное значение погрешности), значит, устройство отображает горизонтальный луч правильно. Для надежности повторяют измерение, перенеся вертикальный луч на 2, 5 м влево.
  • Установив прибор в 5 м от стенки, совмещают вертикальный луч с прикрепленной к стенке нитью отвеса. Длина нити отвеса должна быть не менее 250 см. Если луч и нить совпадают (или хотя бы не отклоняются сильнее, чем на половину значения указанной производителем погрешности), значит, вертикальный луч отображается правильно.

Если хотя бы один из этих тестов показывает значение, превышающее допустимую погрешность, прибор настроен не достаточно точно. Пользоваться им при работе нельзя. Нужно обратиться в мастерскую, чтобы выполнить настройку нивелира.

Как пользоваться лазерным уровнем для выравнивания пола. Пошаговая инструкция

Работы по выравниванию пола проводятся следующим порядком:

  1. Очистка пола от всех загрязнений. Выбоины прочищаются от всех обломков.
  2. Нивелир ставят в середине комнаты, находят самый высокий и низкий участок, определяют, какие материалы будут использованы для заливки стяжки.
  3. Уровень ставят на самую высокую возвышенность. Им отбивается горизонтальная плоскость в 2-3 см от вершины. В низких точках ставят маячки, закрепляя их саморезами. Высоту маячков делают по плоскости, отбиваемой нивелиром. Спинка маяка должна быть подсвечена лучом равномерно, а не с одной стороны (это говорит о том, что маячок вышел над плоскостью будущей стяжки).
  4. На маячках натягивают металлическую сеть.
  5. Производят заливку стяжки. Стяжку высушивают на протяжении как минимум недели.

Осталось проверить качество нового пола. С помощью нивелира можно увидеть, где остались неровности. Их легко загладить до идеального зеркала поверхности с помощью финишного состава.

Советы профессионалов

Пользоваться лазерным нивелиром очень просто. Прочитав инструкцию к прибору и нашу статью, даже человек, никогда раньше не занимавшийся отделочными работами, справится с этим прибором. Мы также предлагаем несколько роликов, чтобы вы своими глазами увидели нюансы работы с лазерным уровнем:



Лазерный уровень – пример того, как высокие технологии меняют быт в лучшую сторону. Этот прибор способен существенно облегчить труд отделочника и повысить качество работы. Тем, кто занимается ремонтом профессионально, непременно нужно пополнить свой арсенал лазерным нивелиром. Да и просто в хозяйстве этот полезный прибор быстро окупит затраты. Ну, а если его у вас нет, но в ходе ремонта возникла нужда – можно взять лазерный уровень в аренду.

Лазерный уровень (нивелир): как работает, как пользоваться для пола и стен

Принцип работы лазерного уровня простой, но значительно облегчает проведение строительства и ремонта. Даже бюджетный нивелир помогает справиться с укладкой плитки или выравниванием стен намного быстрее.

Что такое лазерный уровень

При обустройстве пола, выравнивании стен и монтаже перегородок требуется тщательно следить за тем, чтобы поверхности были совершенно ровными и располагались под определенным углом по отношению друг к другу. Стандартные механические способы нанесения разметки занимают много времени. Приходится неоднократно натягивать шнуры, постоянно следить за их положением и при необходимости поправлять.

Использовать нивелир можно без помощников, что сильно упрощает проведение ремонтных работ

Лазерный уровень — это строительный прибор, предназначенный для ускоренного нанесения разметки на горизонтальные и вертикальные плоскости. Нивелир достаточно включить в работу, чтобы он мгновенно выстроил систему точек и линий на поверхностях в помещении. В зависимости от модели лазерный уровень может испускать один луч или сразу несколько, размечать пространство в заданном направлении или по всей площади.

Для чего нужен лазерный уровень

Видео о том, как правильно пользоваться лазерным уровнем, показывают, что больше всего применение прибора востребовано в строительстве.

При возведении зданий требуется за короткий отрезок времени выполнять объемные работы по нанесению разметки с высокой точностью. Но применяют прибор также и в домашнем ремонте. Он оказывается полезен:

  • при укладке фундамента и заливке бетонной стяжки;
  • при сборке и сварке металлоконструкций, установке стен и перегородок;
  • при монтаже облицовочных панелей, окон и дверей;
  • при составлении планировок в помещении;
  • при сборке и подвешивании мебели;
  • при поклейке обоев и укладке плитки;
  • при нанесении размерной разметки на стены и пол.

Важно! Использовать лазерный уровень можно при обустройстве открытого ландшафта, хотя при ярком свете красные и зеленые линии всегда видно хуже, чем в помещении.

Принцип работы лазерного уровня (нивелира)

Принцип действия лазерного уровня заключается в работе светодиодного элемента внутри прибора. При использовании агрегат испускает излучение, которое проходит через призму и преобразуется в видимую линию на плоскости:

  1. Большинство уровней оснащены двумя источника света. Лучи от них могут пересекаться крест-накрест под углом 90°.
  2. Более дорогие модели имеют три светодиода и более и способны проецировать соответствующее количество линий.
  3. Существуют позиционные уровни с отвесами, позволяющие направлять луч на потолок и пол одновременно.

Особый интерес представляют ротационные нивелиры — светодиоды в них закреплены на подвижном валу, вращающемся на 360°. Такие устройства позволяют наносить разметку по всей площади помещения.

Некоторые уровни проецируют только точки, но наиболее популярны в использовании модели линейного типа

Установка и подготовка лазерного уровня к работе

Правильно работать с лазерным нивелиром можно только после грамотной установки прибора в ровное положение и настройки для получения точных значений. Подготовка состоит из нескольких этапов:

  1. Большинство лазерных уровней работают от аккумулятора. Перед использованием прибора нужно проверить степень его заряда и при необходимости восполнить запас батареи.
  2. Уровень располагают на ровной поверхности или устанавливают на специальный штатив. При этом нужно следить, чтобы расстояние до плоскости при использовании прибора не превышало максимальных значений, указанных в инструкции.
  3. Инструмент выравнивают по горизонту, даже если он поддерживает функцию самостоятельной настройки. Для этого перед использованием проверяют встроенные капсулы на корпусе и при необходимости подкручивают винты до тех пор, пока пузырьки с воздухом не займут ровного положения.
  4. Для уровня настраивают величину угла и скорость вращения луча, если такие опции предусмотрены в конкретной модели. Прибор включают в режим проецирования одновременно нескольких линий или отключают часть из них для более экономного расхода энергии.

При использовании лазерного уровня нужно следить, чтобы на пути луча не было никаких препятствий. Перед началом работ из помещения удаляют всех посторонних людей и домашних животных.

Внимание! При использовании нивелира нужно избегать ситуаций, в которых луч может попасть в глаза.

Как правильно пользоваться лазерным уровнем (нивелиром)

Применение лазерного уровня востребовано в большинстве строительных и ремонтных работ. Алгоритмы его использования довольно простые, даже без опыта справиться с оборудованием нетрудно.

Читать еще:  МЕТОДЫ И СРЕДСТВА ИЗМЕРЕНИЙ ДАВЛЕНИЯ, РАЗНОСТИ ДАВЛЕНИЙ И РАЗРЕЖЕНИЯ

Укладка плитки и кафеля

При укладке облицовочного материала лазерный уровень необходимо выставить в режим проекции перпендикулярных плоскостей, пересекающихся под прямым углом. Первую плитку располагают ровно по перекрещенным линиям. Дальше приступают к укладке остального ряда, выставляя последующие элементы по лучу.

Укладка настенной и напольной плитки с использованием уровня проводится по одному алгоритму

Проводить работы можно как с использованием постоянно включенного нивелира, так и с нанесением обычной разметки карандашом или маркером. По лазерному лучу укладывать плитку удобнее, однако нужно учитывать максимальное время автономного действия устройства. Если уровень неожиданно отключится, на время его подзарядки придется прерваться с ремонтом.

Поклейка обоев

При поклейке обоев, особенно если работы выполняет один человек, проблемы возникают с ровным вертикальным расположением отрезов материала. Использование лазерного уровня помогает наметить четкую отвесную линию на стене.

Прибор включают в режим построения вертикальной плоскости и проецируют на подготовленную поверхность ровный луч. Клеить первую полосу можно непосредственно по этой линии, а можно предварительно нанести метку карандашом или маркером и затем отключить нивелир. В последнем случае получится сэкономить заряд батареи при использовании прибора.

Проецирование перпендикулярных линий помогает ровно поклеить обои не от потолка, а от середины стены

При помощи уровня можно проверить качество поклейки уже существующих обоев. Для этого вертикальный луч проецируют поверх стыков и выявляют все отклонения и неровности.

Установка мебели

К использованию лазерного нивелира прибегают чаще всего при монтаже подвесной мебели — шкафов и полочек. На стену проецируют вертикаль, горизонталь или перекрещенные лучи, а затем прямо при включенном уровне закрепляют нужные конструкции по отчетливым красным линиям. Работы не занимают лишнего времени и отнимают меньше сил, чем при ручном нанесении разметки.

Еще один вариант использования нивелира предлагает выровнять с его помощью напольную мебель по высоте. К примеру, столы, стулья и диваны часто оснащаются настроечными винтами на ножках, позволяющими слегка приподнять или опустить нужную сторону изделия. Если включить лазерный уровень в горизонтальном режиме, можно проверить, насколько ровно расположена столешница или спинка кровати, а затем отрегулировать мебель по линии луча.

При аккуратном расположении полок и шкафов по уровню нагрузка на крепежи распределяется равномерно

Разметка перегородок и планировка помещений

С использованием лазерного уровня можно без лишних усилий разметить пустое помещение под планировку. Необходимо:

  • включить прибор в режим вертикальной проекции и поставить так, чтобы красная линия прошла в том месте, где должна располагаться перегородка;
  • карандашом или специальным шнуром нанести разметку на полу, стенах и потолке;
  • закрепить направляющие.

Чтобы сформировать углы помещения, нужно переключить нивелир в режим перпендикулярных плоскостей и совместить один из лучей с нанесенной разметкой. Вторая линия при этом расположится строго перпендикулярно, и останется только обозначить по ней будущую примыкающую стену.

С использованием лазерного нивелира особенно удобно наносить разметку под направляющие на потолке

Оштукатуривание стен

При проведении ремонта, особенно в старых квартирах, часто выясняется, что стены незначительно или довольно сильно отклоняются от ровной линии. Использование лазерного нивелира позволяет исправить ситуацию. Прибор включают в горизонтальный режим и располагают вдоль поверхности стены, а потом при помощи обычной линейки проводят замеры расстояния между лучом и плоскостью в нескольких местах. Выравнивание проводят по наибольшему отклонению.

Неровные стены следует выравнивать, так как они создают сложности при поклейке обоев и монтаже полок

Совет! Аналогичным способом с использованием лазерного уровня можно проверить вертикаль, для этого проецируют линию от пола до потолка в одном из углов.

Строительство фундамента

Использование нивелира приносит пользу в загородном строительстве на этапе разметки фундамента. Инструкция по эксплуатации лазерного уровня выглядит так:

  • выбранную площадку предварительно выравнивают и наносят черновую разметку;
  • при помощи нивелира определяют самую высокую точку по грунту;
  • вбивают в установленное место колышек;
  • в соответствии с лучом лазера размечают стороны фундамента и его диагональ.

Дальше остается вбить остальные колышки по ключевым точкам и вырыть симметричный котлован.

С использованием нивелира определяют верхнюю границу для заливки фундамента и сооружают опалубку

Заливка стяжки

При проведении ремонта сложности возникают не только со стенами, но и с полом. Стяжка под плитку или ламинат должна быть совершенно ровной, а добиться этого бывает непросто. Использование нивелира облегчает процесс укладки смеси. Принцип работы лазерного уровня под стяжку простой, прибор ставят по центру помещения и проецируют горизонтальную линию по стенам на небольшом расстоянии от пола.

Дальше нужно определить самые выступающие и утопленные места и оптимальную высоту заливки смеси. В соответствии с последней делают отметки по стенам и расставляют маяки.

Лазерные линии помогают ровно распределить по помещению направляющие для стяжки

Заключение

Принцип работы лазерного уровня позволяет значительно упростить и ускорить проведение любого ремонта. При помощи инструмента можно создать планировку в помещении, выровнять пол и стены, максимально аккуратно поклеить обои и положить плитку.

Как пользоваться лазерным нивелиром: выбираем устройство и находим применение

Учимся пользоваться нивелиром для выравнивания поверхностей

Строительство или ремонт можно существенно упростить, если знать, как пользоваться лазерным нивелиром — видео урок в нашей статье и подробное описание процесса помогут. Сразу скажем, что этот аппарат поможет вам достичь максимальной точности при измерениях как горизонтальных, так и вертикальных поверхностей.

Подготовка к работе

1. Выбираем нивелир

Ровность поверхностей и точность измерений важны при любом монтаже. Однако во время стройки здания погрешность в 10 миллиметров допустима, в то время как при ремонте в квартире она может привести к фатальной ошибке.

Поэтому для каждого случая есть отдельный аппарат, который поможет избежать неприятностей. Их разделяют на группы, исходя из их точности и принципов работы.

  • Высокоточные — допускают погрешность не более миллиметра
  • Точные — их средняя ошибка составляет уже два миллиметра
  • Технические — у них может быть самое большое смещение в измерениях, которое составляет 10 миллиметров.

По принципу действия уровни можно разделить на три группы.

Оптические

Их главной составляющей является оптическая трубка, увеличивающая изображение почти в 30 раз. С помощью специально размеченных реек и направленного света она помогает выравнять конструкцию в горизонтальной плоскости.

Цифровые

Они не только считывают информацию, но и запоминают ее. Поэтому их можно назвать самыми точными среди аналогов. Однако у них есть два минуса — их высокая цена и восприимчивость к повреждениям.

Лазерные

Это самые часто используемые приборы. Они легкие в использовании и не требуют специального обучения для управления.

Инструменты этого вида проецируют излучение на поверхность и позволяют работать с целыми плоскостями. Помимо этого, они просты в использовании и установке. Поскольку этот вид — один из востребованных и известных на рынке, далее речь пойдет именно о нем.

Есть несколько видов этих приспособлений

Ротационные

Отличаются наличием вращающейся головки. Она делает 60 оборотов в минуту и при помощи двух лазеров проецирует световые полосы на плоскость. Чем ниже скорость вращения, тем лучше будет видна полоса излучения.

Точечные

Как следует из их названия они могут отображать только точки. Одним из плюсов таких уровней является их способность работать как на стенах, так и на полу и потолке.

Линейные

Могут строить горизонтальные, вертикальные и диагональные лучи в разных плоскостях. Чаще всего применяются для построения линий крепления.

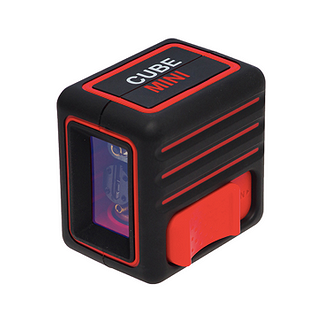

Лазерный уровень ADA instruments CUBE MINI Basic

2. Установка

Прежде чем приступить к замерам, необходимо установить аппарат. Для начала проверьте тип его питания. При необходимости зарядите его или вставьте батарейки.

Поэтапная подготовка инструмента к эксплуатации
  • Проверьте помещение на наличие преград для сенсора, иначе проложенная линия прервется
  • Выберите максимально ровную площадку для расположения и поставьте аппарат на специальный держатель или штатив. После этого надежно закрепите конструкцию. Стоит отметить, что во время работ перемещать нивелир запрещено.
  • Соблюдайте прописанное в инструкции расстояние, на котором прибор нужно располагать от измеряемого объекта.
  • Обязательно защищайте глаза. Пользуйтесь специальными очками, а также позаботьтесь о детях и животных. Поскольку излучение очень мощное, то оно может нанести им вред.

Видео уроки с инструкциями о том, как пользоваться лазерным нивелиром можно найти в Сети. Вот, например, один из низ

3. Настройка

Для большинства моделей инструкция всегда почти одинаковая, но иногда в настройке аппаратов определенных марок есть особенности. Если говорить о самых простых нивелирах, то на их корпусе обычно есть два пузырьковых уровня и винты. Вы сможете выровнять луч, аккуратно подкручивая их.

Если у аппарата имеется функция самовыравнивания, то полагаться полностью на нее не стоит. Горизонт придется перепроверить и при необходимости снова подкрутить рукоятку. Лучше при настройке выставить показатели на 0. Эта цифра означает расстояние от пола до луча инструмента. Такой метод упрощает поиск лазерной линии при работе улице.

Некоторые модели могут проецировать несколько световых полос. Настройте отображение именно того, который вам понадобится. Таким образом вы можете выровнять их просматривая, сколько градусов между каждой направляющей. Но все же не рекомендуем применять все функции одновременно, поскольку они вас могут запутать.

4. Дополнительные приборы

Порой регулировки и грамотной установки устройства бывает недостаточно для точного определения неровностей.

Поэтому для повышения качества работы можно задействовать дополнительные инструменты, такие как рейка, мишень и приемник луча.

1. Необходимость в рейке возникает в тех случаях, когда на поверхности нужно провести несколько параллельных направляющих, находящихся на одинаковом расстоянии друг от друга.

2. Мишень продается непосредственно с аппаратом. Это пластиковая пластина, на которой нарисовано несколько концентрических кругов. Такое приспособление подойдет для тех, кто использует нивелир в большом помещении и повысит точность переноса проекции.

3. Излучение устройства можно увеличить почти вдвое, если установить на него преемник. С ним проекция будет видна даже в солнечную погоду на улице. Стоит отметить, что нужно заранее подумать о приобретении преемника той же марки, что и основной инструмент. Так вы избежите неприятностей из-за несовместимости механизмов.

Лазерный уровень BOSCH GLL 2 Professional + MM 2

Как правильно пользоваться лазерным уровнем в различных целях

Нивелир можно назвать весьма полезной в хозяйстве вещью. Вы можете применять его для любых целей, связанных с оформлением вашего жилья, начиная со строительства дома, заканчивая декоративным оформлением.

Выравнивание стен

Самой большой задачей при ремонте в доме является выравнивание стен. Здесь он может справиться безукоризненно с любыми проблемами. Для этого необходимо направить луч вдоль стены.

Затем возьмите линейку и поставьте ее перпендикулярно излучаемой линии. По измерительной шкале внимательно посмотрите, в какой из этих точек наблюдается отклонение от нормы. После этого вы вычислите необходимый слой материала, требуемый для выравнивания стены.

Как пользоваться лазерным уровнем для выравнивания пола

Для выравнивания пола пользоваться лазерным уровнем, как и для стен, предельно просто.

С самого начала важно выровнять инструмент, после чего включите горизонтальную линию и отметьте ее крайние точки. Затем поверните аппарат и проделайте то же самое по всей плоскости пола, соединяя точки между собой. После этого у вас будет готова идеально ровная прямая, которая покажет высоту необходимой докладки или заливки материала.

Оклейка обоев

Приспособление также окажется полезным при оклейке комнат обоями. Вертикальный луч поможет идеально выровнять стыки, а горизонтальный будет необходим в наклеивании бордюров или других декоративных элементов.
Также с ним можно проверить качество работ, которые вам сделала строительная бригада. В случае выявленных отклонений вы можете потребовать переклеить обои или снизить стоимость оказанных услуг.

Установка мебели

Пузырьковый выравниватель и всевозможные линейки давно стали неактуальны в этом вопросе. Модульная мебель — весьма сложная конструкция, которая требует много расчетов.

Поэтому, чтобы ваши полки и шкафы были установлены ровно, постройте горизонтальную лазерную линию. Теперь ориентируясь на нее вы сможете закрепить на стены все необходимое.

Перепланировка

Перепланировку комнат также легко можно осуществить с помощью нивелира. Он помогает ровно установить металлические профили для крепления гипсокартона. Для этого необходимо установить устройство так, чтобы он проецировал на пол, стены и потолок вертикальные и горизонтальные линии, где будет располагаться будущая перегородка.

Строительство фундамента

В этом случае при помощи установки можно построить вертикаль, по которой далее будет возводиться монолитный каркас. После окончательных измерений, кроме вертикального луча настройте и горизонтальный. Он покажет на стенах высоту, до которой необходимо залить бетонную смесь.

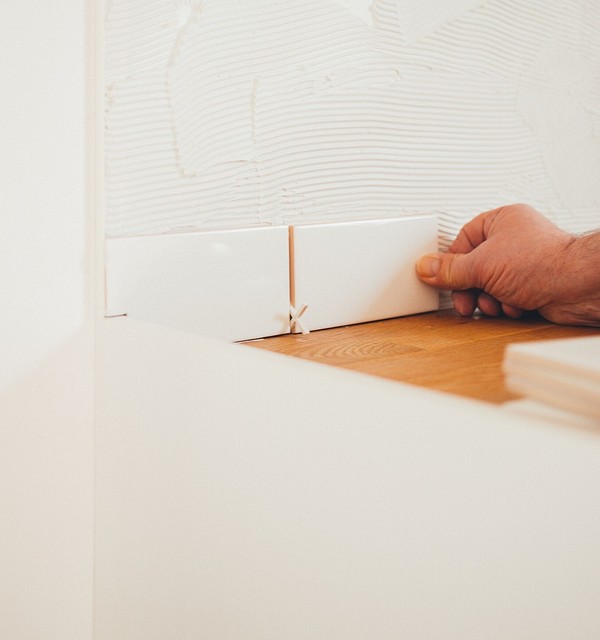

Укладка плитки

Уровень помогает расположить кафель под строго прямым углом.

Для этого включите режим крестового построения плоскостей. Излучение преобразуется в сетку, где центр скрещиваемых линий совпадает с центром швов между плитками. Далее по направляющим полоскам выравнивайте каждую сторону кафеля.

Наклонные плоскости

У всех современных устройств есть возможность отключения автоматического выравнивания. Кроме того, в некоторых моделях можно изменить наклон луча или заблокировать компенсатор. После того, как вы установите прибор под необходимым углом, вы получите наклонные лазерные линии.

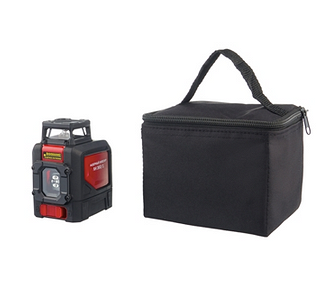

Лазерный уровень ELITECH ЛН 360/1

Выбор устройства

Прежде чем покупать уровень, подумайте, насколько часто вы будете его использовать. При домашней эксплуатации, к примеру, для того, чтобы повесить картину, не нужны самовыравнивающиеся профессиональные модели с множеством функций. Советуем при покупке аппарата ориентироваться на несколько пунктов:

  • Погрешности измерения.
  • Расстояние, на которое может дотянуться луч.
  • Время работы.
  • Имеется ли возможность самовыравнивания.
  • При каких температурах устройство нормально функционирует.
  • Комплектация.
  • Качество материала, из которого изготовлен нивелир.

Соблюдение правил безопасности

Не используйте устройство при температуре ниже 20 и выше 50 градусов. Это чревато тем, что прибор может начать работать некорректно.
Из-за сложной оптической конструкции, которую легко повредить, лазерный уровень нужно хранить в чехле. В нем он будет защищен от воздействия влаги, пыли и лишних сотрясений. Сумка, в которой хранится устройство, должна быть чистой и сухой.

Также после проведения работ с инструмента надо убрать все загрязнения. При этом обратите особое внимание на линзы, их лучше обработать мягкой тканью, чтобы не поцарапать поверхность.

Как пользоваться лазерным уровнем: подробная инструкция и конкретные примеры

Лазерный уровень поможет с точностью провести ровную линию на любой поверхности, учитывая все ее дефекты и неровности. Работы по выравниванию стен, переклеиванию обоев, укладыванию плитки, установке дверей и окон — с помощью уровня все это сделать намного проще и быстрее. Однако далеко не все умеют правильно обращаться с этим инструментом. Как пользоваться лазерным уровнем?

Техника безопасности

Лазер, какой бы мощности он ни был, способен повредить сетчатку глаз, если не соблюдать меры предосторожности.

Подготовка к работе

Перед тем как пользоваться лазерным уровнем, его надо выставить вертикально. Есть два типа приборов — с автоматической корректировкой положения и без него. Если ваш прибор не имеет автонастройки, в нем есть пузырьковые уровни и регулируемые ножки. Подкручиваете ножки так, чтобы воздушные пузырьки оказались точно в центре шкалы. После этого нивелир можно включать.

Так выглядит лазерный уровень

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Читать еще:  Виды передач для различной техники и механизмов

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

  • Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
  • По той же методике можно проверить вертикальность углов.
  • Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
  • Получить перекрестие для укладки плитки на стену.
  • Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
  • Проверить вертикальность откосов на окнах или дверях.
  • Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)




Как проверить лазерный уровень на точность

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр). Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях.

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.


Как пользоваться лазерным уровнем

Артём Козориз разбирается во всех тонкостях работы с этой незаменимой вещью во время ремонта и строительства.

Что такое лазерный уровень

Лазерный уровень — полезный для ремонта и отделки прибор. Он представляет собой заключённый в корпус лазерный излучатель на маятниковом подвесе. Система автоматически выравнивается за счёт гравитации и проецирует идеально ровные лучи, которые значительно упрощают разметку линий и плоскостей при выполнении огромного количества работ.

Подобные устройства бывают трёх типов: точечные, линейные и ротационные. Первые являются наиболее простыми и не очень удобны в использовании, поскольку проецируют на поверхности всего лишь точку. Вторые выдают горизонтальные и вертикальные линии. Они популярны и доступны по цене. Ротационные построители относятся к профессиональным и более дорогим устройствам, зато умеют проецировать сразу несколько плоскостей на все 360º.

Зачем нужен лазерный уровень

Как понятно из названия, основная функция построителя плоскостей — создание этих самых плоскостей и линий на различных поверхностях. Они служат для точной разметки горизонта и вертикали на полу, стенах и потолке, а также переноса высотных отметок.

Раньше для этих целей использовались пузырьковые уровни, отвесы, гидроуровни. Разметка требовала от исполнителя определённых навыков и занимала много времени. Сейчас благодаря лазерным уровням с подобной работой легко справится даже непрофессионал.

Как работает лазерный уровень

В зависимости от модели и типа прибора управление может отличаться, но в целом оно сводится к следующему принципу. Для начала нужно снять механическую блокировку подвеса, которая используется для предохранения от повреждений во время транспортировки. Часто этот переключатель совмещён с функцией включения, и при снятии блокировки прибор автоматически запускается.

При установке на относительно ровной поверхности маятник самостоятельно откалибруется. Если наклон превышает диапазон автоматического выравнивания — раздастся звуковой сигнал. В этом случае придётся отрегулировать положение устройства с помощью вращающихся ножек, ориентируясь на показания встроенного в корпус пузырькового уровня.

Одной из кнопок включается проекция горизонтальной линии, второй — вертикальной. Повторные нажатия меняют количество линий, а также полностью отключают их для экономии заряда батареек или встроенного аккумулятора.

Для проецирования наклонных линий есть специальный режим, который включается отдельной кнопкой. В нём калибровка маятника блокируется, и уровень перестаёт пищать при наклоне.

Для позиционирования по вертикали лазерный уровень крепится к штативу, штанге или просто устанавливается на любую опору на нужной высоте. Для перемещения в горизонтальной плоскости прибор вращается вокруг своей оси вручную или с помощью винтов точной подстройки.

Как пользоваться лазерным уровнем

С помощью этого инструмента можно выполнять различные ремонтные работы.

Установка маяков на стены

При выравнивании стен штукатуркой не обойтись без установки маяков. С помощью лазерного уровня эта процедура выполняется очень просто.

  • Включите прибор в режиме проекции вертикальных линий. С помощью прави́ла карандашом сделайте на стене отметки мест под маяки с нужным шагом — обычно на 20 см короче длины прави́ла, которым будете стягивать смесь.
  • Переключитесь в режим вертикальной плоскости (замкнутый контур на полу, стенах и потолке) и подвиньте лазер к выравниваемой поверхности.
  • Приложите прави́ло к стене и сделайте на нём отметку толщины слоя штукатурки с учётом высоты маяка.
  • Поочерёдно закрепите маяки, вдавливая их в смесь прави́лом до полного совпадения меток.

Установка маяков на пол

Действительно ровную стяжку можно залить только по маякам, а проще и быстрее всего найти наивысшую точку и выставить их именно по лазерному уровню.

  • Разместите уровень на произвольной высоте (например, 1 м) для удобства отсчёта. Включите проецирование горизонтальной линии.
  • Рулеткой измерьте расстояние от чернового пола до луча в разных частях помещения, чтобы определить самую высокую точку.
  • Учтите толщину подсыпки, утеплителя, чистового покрытия и подсчитайте, на каком расстоянии от луча будет находиться верх стяжки.
  • Установите и закрепите маяки, выровняв их так, чтобы они находились строго на одной высоте от линии лазера.

Разметка перегородки

Без лазерного уровня разметка каркаса межкомнатных перегородок не такая уж простая задача: для неё нужен целых ворох инструмента и опыт обращения с ним. С построителем плоскостей же эта работа становится гораздо легче и приятнее.

Включите режим проекции вертикальной плоскости и расположите уровень так, чтобы линия оказалась в том месте, где должна быть перегородка. Сделайте карандашом или отбивочным шнуром пометки на полу, стенах и потолке. Закрепите по ним направляющие.

Для формирования углов переключите прибор в режим проекции двух перпендикулярных вертикальных плоскостей и совместите один из лучей с отмеченной ранее линией. Повторите процедуру для обозначения других примыкающих стен.

Разметка направляющих подвесного потолка

Направляющие для подвесных или натяжных потолков разметить ещё проще, чем для перегородки. Единственное, с чем придётся повозиться, — это кронштейн для уровня.

С разметкой всё понятно: достаточно включить проекцию горизонтальной плоскости. Сложность заключается в том, чтобы зафиксировать прибор на нужной высоте. Если под рукой есть распорная штанга, то это не проблема. Если же её нет — соорудите небольшую площадку из профиля или куска фанеры, прикрепите к ней уровень и установите конструкцию на необходимой высоте на стене или потолке.

Укладка напольной плитки

От правильности укладки первого ряда плитки зависит результат всей работы, поэтому важно очень ответственно подойти к этому. Благо с лазерным уровнем это легко.

Переключите прибор в режим проекции двух перпендикулярных плоскостей и уложите первую плитку, выровняв её по перекрестью лучей. Продолжайте укладку остальных плиток ряда, выставляя их по линии луча. Для контроля последующих рядов можно использовать этот же способ.

Укладка настенной плитки

С облицовкой стен кафелем дела обстоят точно так же. При этом уложить первый ряд плитки ещё проще, поскольку достаточно одной горизонтальной линии.

Включите проекцию горизонтального луча и установите прибор на необходимой высоте. Закрепите по отметке профиль в качестве направляющей или сразу укладывайте плитку, ориентируясь на проецируемую лазером линию.

Поклейка обоев

Для ровной поклейки обоев нужна чёткая вертикальная линия на стене. Её легко разметить по отвесу, а ещё проще сделать это с помощью лазерного уровня.

Переключите прибор в режим вертикальной линии и прочертите на стене метку карандашом по прави́лу. Можно не делать этого и клеить первую полосу обоев, сразу выравнивая один из её краёв по лучу лазера.

Монтаж проводки

Вырезать штробы для укладки кабелей в стену намного удобнее не на глазок, а по чётко размеченным с помощью лазера линиям: так и быстрее, и меньше риск в будущем повредить ушедший в сторону провод.

Для разметки включите построитель плоскостей в режим проекции горизонтальных и вертикальных линий, а затем передвиньте перекрестье к нужным местам.

Укладка канализационных труб

Для правильной работы канализации трубы должны располагаться под строго определённым углом — отклонение ни в большую, ни в меньшую сторону не допускается. Выставлять перепад вручную утомительно и неудобно, но лазер — совсем другое дело.

Кадр @Digur / YouTube

Включите прибор в режим проекции горизонтальной линии и заблокируйте автоматическую калибровку маятника. Наклоните лазерный уровень под заданным углом и нарисуйте линию или сразу выставляйте трубу по лучу.

Подвешивание картин, полок

Повесить ровно одну рамку не так уж сложно, а вот композицию из нескольких — задача не из лёгких. С полочками та же история. Однако при наличии построителя плоскостей это не проблема.

Переключите прибор в режим отображения горизонтальной линии и закрепите картины или полки на стене, выровняв их по лучу. При необходимости включите проекцию вертикальной линии, чтобы выровнять второй и последующие ряды.

Как пользоваться нивелиром и рейкой при строительстве

Оптический нивелир многие считают архаизмом, в то время как это один из наиболее точных приборов в рамках геодезических исследований. В нашем обзоре мы удовлетворим интерес обывателей по вопросам использования нивелира для геометрического способа построения плоскостей.

  • Суть и специфика нивелирования
  • Определение репера и ключевых точек
  • Установка и выравнивание визира
  • Обозначения нивелирной рейки
  • Порядок измерения превышения точки
  • Ведение журнала и расчёты
  • Видео по теме:

Два геодезиста на разных краях пропасти:

Нивелир (кричит): Переходи!

Нивелир (ещё громче): Переходи.

Нивелир (бормочет): Глухой идиот.

Рейка (кричит): Сам идиот.

Суть и специфика нивелирования

Существует немало способов установить искривление земной поверхности: по малейшей разнице в атмосферном давлении, с использованием теодолита или водяного уровня и прочих приспособлений. Однако геометрическое нивелирование считается наиболее универсальным, быстрым и точным способом: даже у технических нивелиров, используемых в строительстве, погрешность измерений составляет всего 10 мм на один км.

Суть нивелирования заключается в определении разности высот (превышения) каждой из набора точек на местности относительно некоторой эталонной точки, называемой в строительстве репером. После того, как виртуальная плоскость была определена, относительно нее отсчитывают нулевую отметку, которая в большинстве случаев лежит на уровне пола первого этажа здания.

В принципе, в нивелировании нет ничего сложного кроме двух специфических моментов. С одной стороны, геодезист с напарником должны уметь пользоваться нивелиром и рейкой, знать тонкости настройки и правильно устанавливать контрольные столбы. Другой нюанс заключен в том, что на местности могут присутствовать объекты, препятствующие визуальному контакту между нивелиром и рейкой. Поэтому место установки нивелира приходится периодически переносить, определяя временные реперы и устанавливая разность высот для них. Но в конечном итоге все расчеты сводятся к банальной арифметике.

Определение репера и ключевых точек

При геодезическом исследовании строительной площадки репер располагают в самой низкой точке плоскости, которую определяют визуально или путем беглого «прострела». В этом месте в землю вбивают массивный столб с прямым срезом, на который удобно установить рейку.

Количество и расположение ключевых точек зависит от задач нивелирования. Если речь идет о подготовке котлована под фундамент, точки располагают на внутренних и внешних углах по контуру будущей конструкции. При размещении контрольных точек не требуется высокой точности, важно лишь, чтобы в месте установки кольев не было локальных бугров или ям.

В черте населенного пункта имеются специальные, измеренные и утвержденные официально, реперные точки для привязки к ним при измерении новых строительных площадок.

Все точки должны быть по возможности равноудалены от места установки нивелира и находиться от него на расстоянии не менее 5 метров. Если нивелируется маленький участок, нивелиром можно отстреливать все точки со стороны, ну или воспользоваться гидростатическим уровнем.

Установка и выравнивание визира

Для начала необходимо установить штатив. Ослабив винты крепления телескопических ножек, треногу нужно выровнять так, чтобы верхняя площадка лежала в горизонтальной плоскости, здесь все делается «на глазок». Ножки нужно вдавить в рыхлый грунт, надавив ногой на упор, при этом расстояние между ними должно быть одинаковым. Высоту ножек нужно отрегулировать так, чтобы площадка штатива находилась на уровне груди, после чего затянуть винты.

Когда штатив установлен, на нем посредством центрального винта крепится сам нивелир. Он имеет две площадки: нижняя фиксируется к треноге винтом или иным штатным способом, верхняя покоится на трех регулировочных винтах. По сторонам образованного винтами треугольника расположены три цилиндрических пузырьковых уровня предварительной настройки. Вращая одну пару винтов, сначала нужно добиться, чтобы пузырек между ними стал точно между метками. После этого путем подкручивания третьего винта выставляются два других уровня. Индикатор точной настройки — круглый уровень — располагается на корпусе оптической трубы нивелира. Может потребоваться немного покрутить регулировочные винты, чтобы пузырек расположился точно в пределах круглой метки. Нивелир готов к работе.

Обозначения нивелирной рейки

Прежде чем начать стрелять местность, неплохо было бы разобраться с тем, как ориентироваться по рейке. Действительно, что это за непонятные буквы «Е», что за черные и красные отметки? В действительности все очень просто.

Рейка разбита на сегменты, каждый длиной по 10 см. Внутри каждого сегмента есть черные и белые участки, длина каждого равна 1 см. Крайние три черных участка объединены боковой линией — это чтобы проще было визуально определять центр сегмента. Цифры обозначают, в каком десятке сантиметров находятся метки сегмента, то есть по сути положение на рейке определяется числом белых и черных участков, прибавленных к номеру десятка.

Но ведь точности в один сантиметр явно недостаточно. Дело в том, что на обратной стороне рейки имеется обычная миллиметровая градуировка, которой на больших расстояниях пользоваться не очень удобно. Поэтому помощник, удерживающий рейку, может дополнительно подстраивать бегунок, руководствуясь командами геодезиста «выше» и «ниже», а затем показать на пальцах количество миллиметров. Также некоторые нивелиры оснащаются метрической сеткой, по которой это отклонение определить еще проще.

Напоследок самый интересный вопрос: почему верхней части рейка имеет красную разметку, расположенную в обратном порядке. Дело в том, что у старых нивелиров не было дополнительной линзы и изображение геодезист видел перевернутым. Но с такими «динозаврами» вам вряд ли придется иметь дело.

Порядок измерения превышения точки

Перед отстрелом точки помощник должен установить рейку как можно ближе к контрольному колышку, мягко оперев ее на прилегающий грунт. Рейку во время измерений нужно держать недвижимо и строго вертикально, используя для выравнивания отвес или круглый пузырьковый уровень.

Нивелир нужно повернуть в сторону рейки так, чтобы вертикальная ось сетки расположилась точно по ее центру. После этого путем вращения оптического винта нужно настроить резкость изображения, чтобы метки на рейке были отчетливо видны. Затем нужно подстроить резкость отображения сетки, вращая кольцо на окуляре.

Чтобы определить превышение, необходимо отметить номер сегмента, на котором расположилась вертикальная ось, а затем посчитать, сколько от начала сегмента до оси целых чёрных и белых промежутков. Дописав после номера сегмента это значение, вы получите возвышение в сантиметрах. Если нужна более высокая точность, после возвышения ставится запятая, затем помощник перемещает ползунок так, чтобы его край точно совпал с горизонтальной осью и передает число дополнительных миллиметров, которое записывается после запятой.

Можно обойтись и без ползунка. Если горизонтальная ось расположилась точно посередине белой или чёрной метки, добавляют три миллиметра, если в нижней четверти — один или два, если в верхней четверти — четыре. Такого визуального определения для строительства более чем достаточно.

Ведение журнала и расчёты

Процесс нивелирования сопряжён с ведением большого количества записей. Геодезист должен иметь под рукой план участка, на котором схематически изображен объект, для строительства которого выполняется нивелирование, а также места расположения контрольных кольев. Каждый колышек нужно пронумеровать и вынести эти обозначения в отдельную таблицу, в которой отмечаются измеренные превышения.

Теперь о самих превышениях. Они бывают относительными и абсолютными, то есть от плоскости измерения нивелира и от репера. К примеру, превышение репера составило 145,2 см, а контрольной точки — 151 см. Вычтя из превышения репера превышение точки мы обнаружим, что абсолютное превышение составит -4,8 см, при этом знак «минус» точно дает понять, что тока расположена ниже. Подобные вычисления следует провести для каждой из точек.

Практический смысл нивелирования заключается в нанесение на колья отметок, находящихся в одной горизонтальной плоскости. Для этого необходимо найти самую высокую точку с наибольшим положительным значением превышения и добавить к нему, например, 20 см. Следуя от одного колышка к другому, на них с помощью рулетки откладывают значение превышения точки, к которому добавлено значение смещения — те самые 20 см. Полученные метки используются при ведении земляных работ и определения глубины котлована, либо для натягивания причального шнура.

Видео по теме:

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
×
×
