Лазерные диоды. Виды и подключение. Устройство и работа

Лазерные диоды. Виды и подключение. Устройство и работа

Лазерные диоды — ранее изготовление лазеров было связано с большими трудностями, так как для этого необходим маленький кристалл и разработка схемы для его функционирования. Для простого радиолюбителя такая задача была невыполнимой.

С развитием новых технологий возможность получения лазерного луча в бытовых условиях стала реальностью. Электронная промышленность сегодня производит миниатюрные полупроводники, которые могут генерировать луч лазера. Этими полупроводниками стали лазерные диоды.

Повышенная оптическая мощность и отличные функциональные параметры полупроводника позволяют применять его в измерительных устройствах повышенной точности как на производстве, в медицине, так и в быту. Они являются основой для записи и чтения компьютерных дисков, школьных лазерных указок, уровнемеров, измерителей расстояния и многих других полезных для человека устройств.

Возникновение такого нового электронного компонента является революцией в создании электронных устройств разной сложности. Диоды высокой мощности образуют луч, который используется в медицине при выполнении различных хирургических операций, в частности по восстановлению зрения. Луч лазера способен быстро произвести коррекцию хрусталика глаза.

Лазерные диоды используются в измерительных приборах в быту и промышленности. Устройства изготавливают с разной мощностью. Мощности 8 Вт хватит для сборки в бытовых условиях портативного уровнемера. Этот прибор надежен в работе, способен создать лазерный луч очень большой длины. Попадание лазерного луча в глаза очень опасно, так как на малом расстоянии луч способен к повреждениям мягких тканей.

Устройство и принцип работы

В простом диоде на анод подается положительное напряжение, то речь идет о смещении диода в прямом направлении. Дырки из области «р» инжектируются в область «n» р-n перехода, а из области «n» в область «р» полупроводника. При расположении дырки и электрона рядом друг с другом, то они рекомбинируют и выделяют фотонную энергию с некоторой длиной волны и фонона. Этот процесс получил название спонтанного излучения. В светодиодах он является главным источником.

Но при некоторых условиях дырка и электрон способны находиться перед рекомбинацией в одном месте продолжительное время (несколько микросекунд). Если по этой области в это время пройдет фотон с частотой резонанса, то он вызовет вынужденную рекомбинацию, и при этом выделится второй фотон. Его направление, фаза и вектор поляризации будут абсолютно совпадать с первым фотоном.

Кристалл полупроводника изготавливают в виде тонкой пластинки формы прямоугольника. По сути дела, эта пластинка и играет роль оптического волновода, в котором излучение действует в ограниченном объеме. Поверхностный слой кристалла модифицируется с целью образования области «n». Нижний слой служит для создания области «р».

В конечном итоге получается плоский переход р-n значительной площади. Два боковых торца кристалла подвергают полировке для создания параллельных гладких плоскостей, образующих оптический резонатор. Случайный фотон перпендикулярного плоскостям спонтанного излучения пройдет по всему оптическому волноводу. При этом перед выходом наружу фотон несколько раз будет отражаться от торцов и, проходя вдоль резонаторов, создаст вынужденную рекомбинацию, образуя при этом новые фотоны с такими же параметрами, чем вызовет усиление излучения. Когда усиление превзойдет потери, начнется создание лазерного луча.

Существуют различные типы лазерных диодов. Основные из них выполнены на особо тонких слоях. Их структура способна создавать излучение только параллельно. Но если волновод выполнить широким в сравнении с длиной волны, то он будет функционировать уже в различных поперечных режимах. Такие лазерные диоды называют многодомовыми.

Использование таких лазеров оправдано для создания повышенной мощности излучения без качественной сходимости луча. Допускается некоторое его рассеивание. Этот эффект используется для накачки других лазеров, в химическом производстве, лазерных принтерах. Однако при необходимости определенной фокусировки луча, волновод должен выполняться с шириной, сравнимой с длиной волны.

В этом случае ширина луча зависит от границ, которые наложены дифракцией. Такие приборы используются в запоминающих оптических устройствах, оптоволоконной технике, лазерных указателях. Необходимо заметить, что эти лазеры не способны поддержать несколько продольных режимов, и излучать лазерный луч на разных длинах волн в одно время. Запрещенная зона между уровнями энергии «р» и «n» областей диода влияет на длину волны луча.

Лазерный луч на выходе сразу расходится, так как излучающий компонент очень тонкий. Чтобы компенсировать это явление и создать тонкий луч, используют собирающие линзы. Для широких многодомовых лазеров используются цилиндрические линзы. В случае однодомовых лазеров, при применении симметричных линз, лазерный луч будет иметь эллиптическое поперечное сечение, так как вертикально расхождение превосходит размер луча в горизонтальной плоскости. Наглядным примером для этого служит лазерная указка.

В рассмотренном элементарном устройстве нельзя выделить определенную длину волны, кроме волны оптического резонатора. В устройствах, имеющих материал, способный усилить луч в большом интервале частот, и с несколькими режимами, возможно действие на разных волнах.

Обычно лазерные диоды функционируют на одной волне, обладающей, однако значительной нестабильностью, и зависящей от различных факторов.

Разновидности

Устройство рассмотренных выше диодов имеет n-р структуру. Такие диоды имеют низкую эффективность, требуют значительную мощность на входе, и работают только в режиме импульсов. По-другому они работать не могут, так как быстро перегреются, поэтому не получили широкого применения на практике.

Лазеры с двойной гетероструктурой имеют слой вещества с узкой запрещенной зоной. Этот слой находится между слоями материала, у которого широкая запрещенная зона. Обычно для изготовления лазера с двойной гетероструктурой применяют арсенид алюминия-галлия и арсенид галлия. Каждыи из этих соединений с двумя разными полупроводниками получили название гетероструктуры.

Достоинством лазеров с такой особенной структурой является то, что область дырок и электронов, которую называют активной областью, находится в среднем тонком слое. Следовательно, что создавать усиление будут намного больше пар дырок и электронов. В области с малым усилением таких пар останется мало. В дополнение свет станет отражаться от гетеропереходов. Другими словами излучение будет полностью находиться в области наибольшего эффективного усиления.

Диод с квантовыми ямами

При выполнении среднего слоя диода более тонким, он начинает функционировать в качестве квантовой ямы. Поэтому электронная энергия будет квантоваться вертикально. Отличие между уровнями энергии квантовых ям применяется для образования излучения вместо будущего барьера.

Это эффективно для управления волной луча, зависящей от толщины среднего слоя. Такой вид лазера намного эффективнее, в отличие от однослойного, так как плотность дырок и электронов распределена более равномерно.

Гетероструктурные лазерные диоды

Основной особенностью тонкослойных лазеров является то, что они не способны эффективно удерживать луч света. Для решения этой задачи по обеим сторонам кристалла прикладывают два дополнительных слоя, которые обладают более низким преломлением, в отличие от центральных слоев. Подобная структура похожа на световод. Она намного лучше удерживает луч. Это гетероструктуры с отдельным удержанием. По такой технологии произведено большинство лазеров в 90-х годах.

Лазеры с обратной связью в основном применяют для волоконно-оптической связи. Для стабилизации волны на р-n переходе выполняют поперечную насечку для создания дифракционной решетки. Из-за этого в резонатор возвращается и усиливается только одна длина волны. Такие лазеры имеют постоянную длину волны. Она определена шагом насечки решетки. Под действием температуры насечка изменяется. Подобная модель лазера является основой телекоммуникационных оптических систем.

Существуют также лазерные диоды VСSЕL и VЕСSЕL , которые являются поверхностно-излучающими моделями с вертикальным резонатором. Их отличие состоит в том, что у модели VЕСSЕL резонатор внешний, и его конструкция бывает с оптической и токовой накачкой.

Особенности подключения

Лазерные диоды используются во многих устройствах, где необходим направленный световой луч. Основным процессом в сборке устройства с применением лазера своими руками является правильное подключение.

Лазерные диоды отличаются от led диодов миниатюрным кристаллом. Поэтому в нем концентрируется большая мощность, а следовательно и величина тока, что может привести к выходу его из строя. Для облегчения работы лазера существуют особые схемы устройств, которые называются драйверами.

Лазерам необходимо стабильное питание. Однако существуют их модели, имеющие красное свечение луча, и функционирующие в нормальном режиме даже с нестабильной сетью. Если имеется драйвер, то все равно диод нельзя подключать напрямую. Для этого дополнительно нужен датчик тока, роль которого часто играет резистор, подключенный между этими элементами.

Такое подключение имеет недостаток в том, что отрицательный полюс питания не соединен с минусом схемы. Другим недостатком является падение мощности на резисторе. Поэтому перед подключением лазера необходимо тщательно подобрать драйвер.

Виды драйверов

Существуют два главных вида драйверов, способных обеспечить нормальный режим эксплуатации лазерных диодов.

Импульсный драйвер выполнен по аналогии импульсного преобразователя напряжения, способного повышать и понижать этот параметр. Мощности выхода и входа такого драйвера примерно равны. Однако, существует некоторое выделение тепла, на которое расходуется незначительное количество энергии.

Линейный драйвер действует по схеме, которая чаще всего подает напряжение на диод больше, чем требуется. Для его снижения необходим транзистор, преобразующий излишнюю энергию в теплоту. Драйвер имеет малый КПД, поэтому не нашел широкого применения.

При применении линейных микросхем в качестве стабилизаторов, при уменьшении напряжения на входе диодный ток будет снижаться.

Так как питание лазеров выполняется двумя видами драйверов, схемы подключения имеют отличия.

Схема также может содержать источник питания в виде батареи или аккумулятора.

Аккумуляторы должны выдавать напряжение 9 вольт. Также в схеме должен быть резистор, ограничивающий ток, и лазерный модуль. Лазерные диоды можно найти в неисправном приводе дисков от компьютера.

Лазерный диод имеет 3 вывода. Средний вывод подключается к минусу (плюсу) питания. Плюс подключается к правой, либо левой ножке, в зависимости от фирмы изготовителя. Чтобы определить нужную ножку для подключения, необходимо подать питание. Для этого можно взять две батарейки по 1,5 В и сопротивление 5 Ом. Минус источника подключают к средней ножке диода, а плюс сначала к левой, затем к правой ножке. Путем такого эксперимента можно увидеть, какая из этих ножек является «рабочей». Таким же методом диод подключают к микроконтроллеру.

Лазерные диоды могут работать от пальчиковых батареек, аккумулятора сотового телефона. Однако нельзя забывать, что дополнительно требуется ограничивающий резистор номиналом 20 Ом.

Подключение к бытовой сети

Для этого нужно обеспечить вспомогательную защиту от всплесков напряжения высокой частоты.

Стабилизатор и резистор создают блок предотвращающий перепады тока. Для выравнивания напряжения применяют стабилитрон. Емкость предотвращает возникновение скачков напряжения высокой частоты. При правильной сборке обеспечивается стабильная работа лазера.

Порядок подключения

Наиболее удобным для работы будет красный диод мощностью около 200 мВт. Такие лазерные диоды установлены на дисковые приводы компьютеров.

  • Перед подключением с помощью батарейки проверить работу лазерного диода.
  • Выбрать необходимо самый яркий полупроводник. Если диод взят из дискового привода компьютера, то он светит инфракрасным светом. Луч лазера запрещается наводить на глаза, так как это приведет к повреждению глаз.
  • Диод монтировать на радиатор для охлаждения, в виде алюминиевой пластины. Для этого предварительно сверлить отверстие.
  • Между диодом и радиатором промазать термопастой.
  • Резистор на 20 Ом и 5 ватт подключить по схеме с батарейками и лазером.
  • Диод шунтировать керамическим конденсатором любой емкости.
  • Отвернуть от себя диод и проверить его работу, подключив питание. Должен появиться красный луч.

При подключении следует помнить о безопасности. Все соединения должны быть качественными.

Лазерные диоды. Виды и подключение. Устройство и работа

Авторы: Winfried Reeb, Laser Components GmbH

Использование импульсных лазерных диодов и лавинных фотодиодов позволяет быстро, точно и бесконтактно измерить расстояние в различных оптоэлектронных применениях. В зависимости от требований к производительности и сроку службы системы в качестве излучателя могут использоваться как одноэлементные, так и многоэлементные импульсные лазерные диоды (стеки), в то время как в качестве фотоприемника применяются лавинные фотодиоды разной внутренней структуры.

Импульсные лазерные диоды и лавинные фотодиоды берут свое начало в военных применениях. Благодаря пиковой мощности импульсных лазерных диодов более 200 Вт и высокой чувствительности лавинных фотодиодов они идеально подходят для дальнометрии основанной на «времяпролетном» методе. Развитие технологии и уменьшение себестоимости открыли для данных устройств новые области промышленных, коммерческих и автомобильных применений.

Импульсные лазерные диоды

Большинство лазерных диодов предназначены для работы в режиме непрерывного излучения с мощностью от нескольких мВт до нескольких Вт. Такие лазерные диоды нельзя перегружать, т.к. если напряжение питания будет превышено даже на короткое время, резонатор лазера может выйти из строя, и как следствие излучение прекратится.

Импульсные лазерные диоды, в свою очередь, предназначены для перегрузки по питанию на короткие промежутки времени. Для достижения максимальной пиковой мощности необходимой для конкретного применения, коэффициент заполнения может принимать очень маленькие значения, обычно он составляет 0,1%. Например, после импульса длительностью 100 нс идет пауза 100 мс, это означает, что очень короткие импульсы могут идти с частотой следования на уровне кГц. Максимальная длительность импульса находится на уровне нескольких сотен нс. Для получения таких импульсов лазерные токи могут достигать уровня нескольких десятков ампер, что требует применения быстро переключающихся транзисторов и подходящей схемы с минимально допустимыми электрическими соединениями для снижения индукционных потерь.

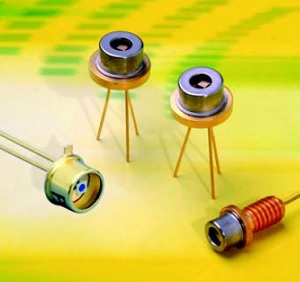

Рис.1. Импульсные лазерные диоды и лавинные фотодиоды фирмы Laser Components в различных вариантах корпусов.

Важным критерием для выбора лазерных диодов является длина волны излучения. В первую очередь она зависит от материала активного и пассивного слоя полупроводника. Для большинства коммерческих применений доступны следующие длины волн излучения — 850-870 нм, 905 нм, 1550 нм. Структура AlGaAs лазеров на 905 нм широко известна за свою надежность, качество пучка и температурную стабильность. Высокая эффективность (порядка 1 Вт/А) позволяет получить пиковую мощность до 40 Вт с одного эмиттера и до 220 Вт с многоэлементного (несколько эмиттеров — стэковый) лазерного диода при длительности импульса 100 нс. При меньше длительности импульса достижима пиковая мощность более 500 Вт. Преимуществом длины волны излучения 905 нм является то, что максимум спектральной чувствительности кремниевых лавинных фотодиодов как раз лежит в этой области. Лазерные диоды с длиной волны, лежащей в средней ИК области — 1550 нм, доступны с более высокой выходной мощностью по сравнению с диодами на 905 нм, тем не менее они также безопасны для человеческого глаза ввиду того, что излучение не фокусируется непосредственно на сетчатку.

Лазерные диоды на 1550 нм основаны на материале InP с дополнительными слоями InGaAs, которые можно получить как путем молекулярно-лучевой эпитаксии, так и путем осаждения металлорганических соединений из паровой фазы. Благодаря эффективности на уровне 0,35 Вт/A выходная пиковая мощность излучения многоэлементных лазерных диодов может достигать 50 Вт при длительности импульса 150 нс. Из-за необходимости использования теплоотвода эти лазерные диоды в большинстве своем доступны в корпусе 9-мм и TO-18, в то время как импульсные лазерные диоды с длинами волн 850-870 нм и 905 нм также доступны в недорогих пластиковых корпусах.

Наряду с длиной волны излучения и электрооптическими характеристиками, надежность является еще одним важным критерием при выборе прибора. Как и для большинства источников излучения, особенно это касается полупроводниковых лазеров, срок службы импульсных лазерных диодов сильно зависит от условий эксплуатации. Лазерные диоды могут подвергаться значительному перенапряжению на короткие промежутки времени, а также уменьшению энергии импульса за счет сокращения длительности импульса до единиц нс без угрозы повреждения. Пользователь должен выбирать подходящий лазерный диод и настройку драйвера исходя из требований применения и необходимого срока службы устройства. В то время как для некоторых военных применений требуемый срок службы лазерного диода может составлять менее часа, например, в тиристорном зажигании, для таких применений как промышленный сканер безопасности, работающий круглосуточно, надежность диода должна составлять десятки тысяч часов.

Многолетний опыт в области работы с импульсными лазерными диодами помог составить формулу средней наработки на отказ в качестве функции нескольких характеристик:

MTTF = k · (P/L) -6 · tw -2 · F -1 · f(T),

где MTTF – средняя наработка на отказ в часах, k – константа, зависящая от материала, которая составляет 1.14 · 10 20 для импульсного лазерного диода фирмы Laser Components с длиной волны излучения 905 нм, P – выходная оптическая мощность в мВт, L – длина эмиттера в мм, tw – длительность импульса в нс, F – частота следования импульсов в кГц, f(T) – температурно-зависимый коэффициент усиления (равен 1 при 25°С).

Лавинные фотодиоды

Для распознавания коротких импульсов лазерных диодов измерительные системы используют как PIN фотодиоды, так и лавинные фотодиоды (ЛФД) в качестве фотоприемника. Срок службы данных компонентов не столь важен, т.к. при правильной эксплуатации они могут работать практически вечно. В обычных фотодиодах поступающие фотоны образуют электронно-дырочные пары, также называемые носителями заряда, что в свою очередь отражается на измеряемом фототоке. Мощность регистрируемых фотонов преобразуется в электрическую энергию. В данном случае лавинные фотодиоды пошли гораздо дальше. Лавинные фотодиоды отличаются от «обычных» PIN фотодиодов тем, что регистрируемые фотоны внутри фотодиода вызывают лавину зарядов. Она возникает вследствие приложения к лавинному фотодиоду обратно смещённого напряжения для расширения слоя поглощения «А». В лавинных фотодиодах носители заряда, высвобожденные светом, ускоряются в электрическом поле таким образом, что образуют дополнительные электронно-дырочные пары за счет ударной ионизации. Если напряжение обратного смещения ниже, чем напряжение пробоя, лавина утихнет из-за потери на трение внутри полупроводника. Таким образом единичный фотон может возбудить сотни или даже тысячи электронов. При напряжении выше напряжения пробоя ускорение носителей заряда находится на достаточном уровне для поддержания лавины. Единичный фотон может генерировать постоянный ток, который, в свою очередь, можно измерить внешним электронным оборудованием. Сгенерированный ток рассчитывается следующим образом:

где R (А/Вт) – это спектральная чувствительность лавинного фотодиода, М – это внутренний коэффициент усиления, Ps (Вт) – оптическая мощность падающего излучения. Коэффициент усиления лавинного фотодиода зависит от приложенного напряжения обратного смещения (см. рис. 2).

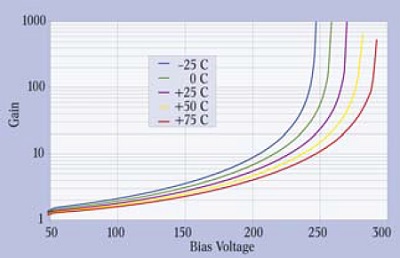

Рис. 2. Типовая зависимость коэффициента усиления от рабочего напряжения для кремниевых лавинных фотодиодов при разных температурах, где активная область D = 500 мкм.

Наиболее важными параметрами лавинного фотодиода, которые необходимо учитывать при выборе, являются — спектральный диапазон, размер активной области, внутренние шумы и полоса пропускания. Лавинные фотодиоды доступны в спектральном диапазоне от 300 нм до 1700 нм. Кремниевые лавинные фотодиоды, в зависимости от их структуры, подходят для диапазона от 300 нм до 1100 нм, германиевые фотодиоды от 800 нм до 1600 нм, фотодиоды на основе InGaAs от 900 нм до 1700 нм. Кремниевые лавинные фотодиоды представлены наибольшим количеством моделей. Для конкретных применений возможно получение специальных параметров лавинных фотодиодов в зависимости от процесса изготовления. Обзор наиболее важных параметров представлен в Таблице 1.

Таблица 1. Сравнительный обзор различных структур и характеристик кремниевых лавинных фотодиодов

Digitrode

цифровая электроника вычислительная техника встраиваемые системы

  • Вычислительная техника
    • Микроконтроллеры микропроцессоры
    • ПЛИС
    • Мини-ПК
  • Силовая электроника
  • Датчики
  • Интерфейсы
  • Теория
    • Программирование
    • ТАУ и ЦОС
  • Перспективные технологии
    • 3D печать
    • Робототехника
    • Искусственный интеллект
    • Криптовалюты
Читать еще:  Виды и типы микрометров и как выбрать

Чтение RSS

Что такое лазерный диод?

Полезная информация о лазерных диодах

Принцип действия лазерного диода

Лазерный диод представляет собой полупроводниковое лазерное устройство, которое очень похоже, как по своей форме, так и по принципу работы на светодиод.

Термин «лазер» (LASER) появился как акроним Light Amplification by Stimulated Emission of Radiation, то есть усиление света путем стимулированного излучения. Следовательно, лазер — это устройство, которое излучает свет через процесс оптического усиления, основанный на стимулированных выбросах электромагнитного излучения.

Лазерный диод электрически эквивалентен PIN-диоду. PIN–диод (на рисунке ниже) представляет собой диод с широкой нелегированной собственной полупроводниковой областью, зажатой между полупроводником p-типа и полупроводником n-типа. Области p-типа, так и n-типа обычно сильно легируются.

Активная область лазерного диода находится в i-й (собственной) области. Электроны и дырки (т. е. носители) накачиваются в область i из n и p областей соответственно. На рисунке ниже показан лазерный диод с отсеченным корпусом. Фактический чип для лазерных диодов – это черный чип на переднем плане. фотодиод сзади используется для управления выходной мощностью.

Лазерные диоды, по сравнению со светодиодами, имеют гораздо более быстрое время отклика и могут фокусировать свое излучение на площадь до 1 мкм в диаметре.

Корпусное исполнение лазерных диодов

Корпус TO5 (9 мм):

Корпус типа C-mount:

Корпус с высокой тепловой нагрузкой:

Производители лазерных диодов и примеры наименований

M6505I (US-Lasers Inc.), VLM-650-02-LPA (Quarton Inc.), NV4V31SF-A (CEL), OPV300 (TT Electronics/Optek Technology), DPGEW1S09H (Excelitas Technologies), LNCT28PF01WW (Panasonic Electronic Components), SPL PL90 (OSRAM Opto Semiconductors Inc.), HFD3081-203 (Finisar Corporation).

Область применения лазерных светодиодов

Небольшие лазерные диоды используются в лазерных указателях и сканерах штрих-кодов. Однако наиболее распространенные лазерные диоды можно найти в CD-ROM и CD-плеерах. Эти типы лазерных диодов создают невидимый пучок с длиной волны 780 нм или примерно в этом диапазоне, что находится в ближнем инфракрасном спектре. Приводы DVD-RW используют более мощные лазерные диоды, чем те, которые используются при чтении компакт-дисков. Еще более мощными являются синие лазерные диоды, применяемые в проигрывателях Blu-ray (отсюда и название). Лазеры с короткой длиной волны (приблизительно 635 нм), используемые в устройствах DVD, позволяют им хранить в восемь раз больше данных по сравнению с компакт-дисками; DVD-диски могут хранить около 5 ГБ, а компакт-диски могут хранить только около 650 МБ.

Как подключить лазерный диод, схема

Сегодня во многих приборах бытового и любого другого плана используются лазерные диоды (полупроводники) для создания целенаправленного луча. И самым важным моментом в самостоятельной сборке лазерной установки является подключение диода.

Из этой статьи вы узнаете обо всем, что нужно для качественного подключения лазерного диода.

Особенности полупроводника и его подсоединения

От led диода лазерная модель отличается очень маленькой площадью кристалла. В связи с чем наблюдается значительная концентрация мощности, что приводит к кратковременному превышению значения тока в переходе. Из-за этого такой диод может легко перегореть. Поэтому, чтобы лазерный диод прослужил как можно дольше, необходима специальная схема – драйвер.

Обратите внимание! Любой диод лазерного типа необходимо питать стабилизированным током. Хоте некоторые разновидности, дающие красный свет, ведут себя достаточно стабильно, даже если имеют не стабильное питание.

Красный лазерный диод

Но, даже если используют драйвер, диод нельзя подключать к нему. Здесь необходим еще «датчик тока». В его роли часто выступает общий провод низкоомного резистора, который включается в разрыв между этими деталями. В результате схема имеет один существенный недостаток — минус питания оказывается «оторван» от минуса, имеющегося в питании схемы. Кроме этого данная схема имеет еще один минус — на токоизмерительном резисторе происходит потеря мощности.
Собираясь подключить лазерный диод, необходимо понимать, к какому драйверу его следует подключать.

Классификация драйверов

На данный момент существует два основных типа драйверов, которые можно подключить к нашему полупроводнику:

  • импульсный драйвер. Представляет собой частный случай преобразователя напряжения импульсного характера. Он может быть как понижающим, так и повышающим. У них входная мощность приблизительно равна выходной. При этом имеется незначительное преобразование энергии в тепло. Упрощенная схема импульсного драйвера имеет следующий вид;

Упрощенная схема импульсного драйвера

  • линейный драйвер. На такой драйвер схема обычно подает больше напряжения, чем требует полупроводник. Для его гашения необходим транзистор, который лишнюю энергию будет выделять с теплом. Такой драйвер имеет небольшой КПД, в связи с чем его используют крайне редко.

Обратите внимание! При использовании линейных микросхем-стабилизаторов интегрального плана при падении входного напряжения на диоде ток будет уменьшаться.

Схема линейного драйвера

В связи с тем, что питание любого лазерного диода может осуществляться через два разных типа драйверов, то схема подключения будет различаться.

Особенности соединения

Схема, которая будет использоваться для питания лазерного диода, может содержать в себе не только драйвер и «датчик тока», но и источник питания – аккумулятор или батарею.

Вариант схемы подключения

Обычно аккумулятор/батарея в таком случае должны иметь напряжение в 9 В. Кроме них в схему обязательно должны входить лазерный модуль и токоограничивающий резистор.

Обратите внимание! Чтобы не тратиться на диод, его можно извлечь из DVD привода. При этом это должен быть именно компьютерное устройство, а не стандартный проигрыватель.

Лазерный полупроводник имеет три вывода (ноги), два из которых размещены по бокам, а один – посредине. Средний выход следует подключать к минусовой клемме выбранного источника питания. Положительную клемму нужно подсоединять к левой или правой «ноге». Выбор левой или правой стороны зависит от производителя полупроводника. Поэтому нужно определить, какой именно вывод будет: «+» и «-». Для этого на полупроводник следует подать питание. Здесь отлично справятся две батарейки, каждая по 1,5 вольт, а также резистор в 5 Ом.
Минусовый вывод у источника питания следует подключить к центральному минусовому выводу, определенного у диода. При этом плюсовая сторона должна подсоединяться к каждой из двух оставшихся клемм полупроводника поочередно. Таким образом его можно подключать и к микроконтроллеру.
Питание для лазерного диода можно осуществить с помощью 2-3 пальчиковых батареек. Но при желании в схему можно включить и аккумулятор от мобильного телефона. В таком случае необходимо помнить, что понадобиться еще дополнительный ограничительный резистор на 20 Ом.

Подсоединение к сети 220 В

Полупроводник можно запитать от 220 В. Но здесь необходимо создать дополнительную защиту от высокочастотных всплесков напряжения.

Вариант схемы питания диода от сети в 220 В

Такая схема должна включать в себя следующие элементы:

  • стабилизатор напряжения;
  • токоограничивающий резистор
  • конденсатор;
  • лазерный диод.

Сопротивление и стабилизатор будут образовывать блок, который сможет препятствовать токовым выбросам. Для предотвращения всплесков напряжения необходим стабилитрон. Конденсатор будет препятствовать появлению высокочастотных всплесков. Если такая схема была правильно собрана, то стабильная работа полупроводника будет гарантирована.

Пошаговая инструкция подсоединения

Самым удобным в плане создания лазерной установки своими руками будет красный полупроводник, имеющий выходную мощность примерно в 200 милливатт.

Обратите внимание! Именно таким полупроводником оснащен любой компьютерный DVD-проигрыватель. Это значительно упрощает поиск источника света.

Подключение выглядит следующим образом:

  • для подключения необходимо использовать один полупроводник. Их обязательно нужно проверить на работоспособность (достаточно просто подключить к батарейке);
  • выбираем более яркую модель. При проверке инфракрасного светодиода (при взятии его из компьютерного проигрывателя), он будет светить слабым красным свечением. Помните, что его

ЗАПРЕЩАЕТСЯ направлять в глаза, иначе можно полностью лишиться зрения;

  • далее лазер устанавливаем на самодельный радиатор. Чтобы это сделать, нужно просверлить в алюминиевой пластине (толщина примерно 4 мм) отверстие с таким диаметром, чтобы диод входил в него достаточно туго;
  • между лазером и радиатором необходимо нанести небольшой слой термопласты;
  • далее берем проволочный керамический резистор, имеющий сопротивление 20 Ом с мощностью в 5 Вт и соблюдая полярность подключаем его к схеме. Через него нужно подключить лазер и источник питания (мобильный аккумулятор или батарейку);
  • сам лазер следует зашунтовать с помощью керамического конденсатора, имеющего любую емкость;
  • далее отворачивая устройство от себя, следует подключить его к сети питания. В результате должен включить красный луч.

Красный луч от самодельного устройства

После этого его можно сфокусировать при помощи двояковыпуклой линзы. Сфокусируйте его на несколько секунд в одной точке на бумаге, которая поглощает красный спектр. Лазер на ней оставит красный свет.
Как видите, получилось работающее устройство, которое подключено к сети в 220 В. Используя различные схемы и варианты подключения, можно создать разные приспособления, вплоть до карманной лазерной указки.

Заключение

Подключая лазерный диод, необходимо помнить о безопасном обращении с ним, а также знать нюансы, которые присутствуют в его работе. После этого останется только подобрать понравившуюся схему и подключить полупроводник. Главное помните, что все контакты должны быть хорошо запаяны, иначе деталь может перегореть в процессе работы.

Лазерный диод

Лазерный диод — полупроводниковый лазер, построенный на базе диода. Его работа основана на возникновении инверсии населённостей в области p-n перехода при инжекции носителей заряда. [1] [2]

Содержание

  • 1 Принцип действия
  • 2 Виды лазерных диодов
    • 2.1 Лазеры на двойной гетероструктуре
    • 2.2 Диод с квантовыми ямами
    • 2.3 Гетероструктурные лазеры с раздельным удержанием
    • 2.4 Лазеры с распределённой обратной связью
    • 2.5 VCSEL
    • 2.6 VECSEL
  • 3 Типы корпусов для лазерных диодов
    • 3.1 С открытым излучением на выходе
      • 3.1.1 TO-CAN
      • 3.1.2 C-mount
      • 3.1.3 D-mount
    • 3.2 С волоконным выходом
      • 3.2.1 DIL — Dual-In-Line
      • 3.2.2 DBUT — Dual-Butterfly
      • 3.2.3 SBUT — Single-Butterfly
  • 4 Применение лазерных диодов
  • 5 Драйверы лазерных диодов
  • 6 Примечания
  • 7 См. также
  • 8 Ссылки

Принцип действия

Когда на анод обычного диода подаётся положительный потенциал, то говорят, что диод смещён в прямом направлении. При этом дырки из p-области инжектируются в n-область p-n перехода, а электроны из n-области инжектируются в p-область полупроводника. Если электрон и дырка оказываются «вблизи» (на расстоянии, когда возможно туннелирование), то они могут рекомбинировать с выделением энергии в виде фотона определённой длины волны (в силу сохранения энергии) и фонона (в силу сохранения импульса, потому что фотон уносит импульс). Такой процесс называется спонтанным излучением и является основным источником излучения в светодиодах.

Однако, при определённых условиях, электрон и дырка перед рекомбинацией могут находиться в одной области пространства достаточно долгое время (до микросекунд). Если в этот момент через эту область пространства пройдёт фотон нужной (резонансной) частоты, он может вызвать вынужденную рекомбинацию с выделением второго фотона, причём его направление, вектор поляризации и фаза будут в точности совпадать с теми же характеристиками первого фотона.

В лазерном диоде полупроводниковый кристалл изготавливают в виде очень тонкой прямоугольной пластинки. Такая пластинка по сути является оптическим волноводом, где излучение ограничено в относительно небольшом пространстве. Верхний слой кристалла легируется для создания n-области, а в нижнем слое создают p-область. В результате получается плоский p-n переход большой площади. Две боковые стороны (торцы) кристалла полируются для образования гладких параллельных плоскостей, которые образуют оптический резонатор, называемый резонатором Фабри-Перо. Случайный фотон спонтанного излучения, испущенный перпендикулярно этим плоскостям, пройдёт через весь оптический волновод и несколько раз отразится от торцов, прежде чем выйдет наружу. Проходя вдоль резонатора, он будет вызывать вынужденную рекомбинацию, создавая новые и новые фотоны с теми же параметрами, и излучение будет усиливаться (механизм вынужденного излучения). Как только усиление превысит потери, начнётся лазерная генерация.

Лазерные диоды могут быть нескольких типов. У основной их части слои сделаны очень тонкими, и такая структура может генерировать излучение только в направлении, параллельном этим слоям. С другой стороны, если волновод сделать достаточно широким по сравнению с длиной волны, он сможет работать уже в нескольких поперечных режимах. Такой диод называется многомодовым (англ. «multi-mode» ). Применение таких лазеров возможно в тех случаях, когда от устройства требуется высокая мощность излучения, и не ставится условие хорошей сходимости луча (то есть допускается его значительная расходимость). Такими областями применений являются: печатающие устройства, химическая промышленность, накачка других лазеров. С другой стороны, если требуется хорошая фокусировка луча, ширина волновода должна изготавливаться сравнимой с длиной волны излучения. Здесь уже ширина луча будет определяться только пределами, накладываемыми дифракцией. Такие устройства применяются в оптических запоминающих устройствах, лазерных целеуказателях, а также в волоконной технике. Следует, однако, заметить, что такие лазеры не могут поддерживать несколько продольных режимов, то есть не могут излучать на разных длинах волн одновременно.

Длина волны излучения лазерного диода зависит от ширины запрещённой зоны между энергетическими уровнями p- и n-областей полупроводника.

В связи с тем, что излучающий элемент достаточно тонок, луч на выходе диода, вследствие дифракции, практически сразу расходится. Для компенсации этого эффекта и получения тонкого луча необходимо применять собирающие линзы. Для многомодовых широких лазеров наиболее часто применяются цилиндрические линзы. Для одномодовых лазеров, при использовании симметричных линз, сечение луча будет эллиптическим, так как расхождение в вертикальной плоскости превышает расхождение в горизонтальной. Нагляднее всего это видно на примере луча лазерной указки.

В простейшем устройстве, которое было описано выше, невозможно выделить отдельную длину волны, исключая значение, характерное для оптического резонатора. Однако в устройствах с несколькими продольными режимами и материалом, способным усиливать излучение в достаточно широком диапазоне частот, возможна работа на нескольких длинах волн. Во многих случаях, включая большинство лазеров с видимым излучением, они работают на единственной длине волны, которая, однако обладает сильной нестабильностью и зависит от множества факторов — изменения силы тока, внешней температуры и т. д. В последние годы описанная выше конструкция простейшего лазерного диода подвергалась многочисленным усовершенствованиям, чтобы устройства на их основе могли отвечать современным требованиям.

Виды лазерных диодов

Конструкция лазерного диода, описанная выше, имеет название «Диод с n-p гомоструктурой», смысл которого станет понятен чуть позже. Такие диоды крайне неэффективны. Они требуют такой большой входной мощности, что могут работать только в импульсном режиме; в противном случае они быстро перегреваются. Несмотря на простоту конструкции и историческую значимость, на практике они не применяются.

Лазеры на двойной гетероструктуре

В этих устройствах, слой материала с более узкой запрещённой зоной располагается между двумя слоями материала с более широкой запрещённой зоной. Чаще всего для реализации лазера на основе двойной гетероструктуры используют арсенид галлия (GaAs) и арсенид алюминия-галлия (AlGaAs). Каждое соединение двух таких различных полупроводников называется гетероструктурой, а устройство — «диод с двойной гетероструктурой» (ДГС). В англоязычной литературе используются названия «double heterostructure laser» или «DH laser». Описанная в начале статьи конструкция называется «диод на гомопереходе» как раз для иллюстрации отличий от данного типа, который сегодня используется достаточно широко.

Преимущество лазеров с двойной гетероструктурой состоит в том, что область сосуществования электронов и дырок («активная область») заключена в тонком среднем слое. Это означает, что много больше электронно-дырочных пар будут давать вклад в усиление — не так много их останется на периферии в области с низким усилением. Дополнительно, свет будет отражаться от самих гетеропереходов, то есть излучение будет целиком заключено в области максимально эффективного усиления.

Диод с квантовыми ямами

Если средний слой диода ДГС сделать ещё тоньше, такой слой начнёт работать как квантовая яма. Это означает, что в вертикальном направлении энергия электронов начнёт квантоваться. Разница между энергетическими уровнями квантовых ям может использоваться для генерации излучения вместо потенциального барьера. Такой подход очень эффективен с точки зрения управления длиной волны излучения, которая будет зависеть от толщины среднего слоя. Эффективность такого лазера будет выше по сравнению с однослойным лазером благодаря тому, что зависимость плотности электронов и дырок, участвующих в процессе излучения, имеет более равномерное распределение.

Гетероструктурные лазеры с раздельным удержанием

Основная проблема гетероструктурных лазеров с тонким слоем — невозможность эффективного удержания света. Чтобы преодолеть её, с двух сторон кристалла добавляют ещё два слоя. Эти слои имеют меньший коэффициент преломления по сравнению с центральными слоями. Такая структура, напоминающая световод, более эффективно удерживает свет. Эти устройства называются гетероструктурами с раздельным удержанием («separate confinement heterostructure», SCH)

Большинство полупроводниковых лазеров, произведённых с 1990-го года, изготовлены по этой технологии.

Лазеры с распределённой обратной связью

Лазеры с распределённой обратной связью (РОС) чаще всего используются в системах многочастотной волоконно-оптической связи. Чтобы стабилизировать длину волны, в районе p-n перехода создаётся поперечная насечка, образующая дифракционную решётку. Благодаря этой насечке, излучение только с одной длиной волны возвращается обратно в резонатор и участвует в дальнейшем усилении. РОС-лазеры имеют стабильную длину волны излучения, которая определяется на этапе производства шагом насечки, но может незначительно меняться под влиянием температуры. Такие лазеры — основа современных оптических телекоммуникационных систем.

VCSEL

VCSEL — «Поверхностно-излучающий лазер с вертикальным резонатором» — полупроводниковый лазер, излучающий свет в направлении, перпендикулярном поверхности кристалла, в отличие от обычных лазерных диодов, излучающих в плоскости, параллельной поверхности.

VECSEL

VECSEL — «Поверхностно-излучающий лазер с вертикальным внешним резонатором». Аналогичен по своему устройству VCSEL, но имеющий внешний резонатор. Может исполняться как с токовой, так и с оптической накачкой.

Типы корпусов для лазерных диодов

Широкое распространение лазерных диодов привело к появлению большого разнообразия корпусов, специализированных для определенных применений. Официальных стандартов по данному вопросу не существует, однако иногда крупные производители заключают соглашения об унификации корпусов [3] . Кроме того существуют услуги по корпусированию излучателей по требованиям заказчика, поэтому перечислить все коруса затруднительно (miniBUT, miniDIL и т.д.). Точно также и распиновка контактов в знакомом корпусе может оказаться уникальной, поэтому назначение пинов перед покупкой у нового производителя всегда следует перепроверять. Также не следует ассоциировать внешний вид с длиной волны излучения, т.к. на практике излучатель с практически любой (в рамках ряда) длиной волны может быть установлен в любой из корпусов. Основные элементы лазерного модуля:

  • излучатель
  • термистор
  • элемент Пельтье
  • фотодиод
  • коллимирующая линза
  • оптический изолятор

Ниже перечислены корпуса, наиболее распространенные среди производителей.

С открытым излучением на выходе

TO-CAN

Корпуса данного типа предназначены для малого и среднего диапазона мощности излучения (до 250 мВт), т.к. не обладают специализированными теплоотводными поверхностями. Размеры варьируются от 3,8 до 10 мм. Число ножек от 3 до 4, коммутированы они могут быть различным образом, приводя в 8 типам распиновок.

C-mount
D-mount

С волоконным выходом

DIL — Dual-In-Line

Использование данного корпуса обосновано для мощностей более 10 мВт (для различных длин волн это значение заметно варьируется), когда площади поверхности полупроводника недостаточно для отведения тепла. Более эффективный отвод тепла достигается за счёт использования встроенного холодильника Пельтье, отводя тепло на противоположную по отношению к волоконному выходу грань алюминиевого корпуса. Пока температура корпуса при эксплуатации не изменяется, естественного воздушного охлаждения с поверхности достаточно. Для более мощных применений на основной теплоотводящей поверхности (противолежащей от волоконного выхода) устанавливают радиатор, для закрепления которого на корпусе предусмотрены ушки. Расположение ножек в 2 ряда с шагом 2,54 мм позволяет наряду с впаиванием использовать разъёмные электрические соединения — колодка для электронных компонентов в корпусах DIP и колодка нулевого усилия ZIF.

Читать еще:  Тема: Электроизмерительные приборы и измерения электрических величин
DBUT — Dual-Butterfly

Самый распространнёный корпус для лазерных диодов с мощностями от 10 мВт до 800 мВт и более. Основное отличие-преимущество перед DIL-корпусом — более эффективный теплоотвод за счет увеличенной площади контакта элемента Пельтье с корпусом лазерного модуля — основной теплоотводящей поверхностью является нижняя. Для этого электрические выводы были перенесены на боковые грани, что усложняет организацию разъёмного соединения лазерного модуля с платой управления.

SBUT — Single-Butterfly

Односторонний вариант полного BUTTERFLY корпуса. Из-за вдвое меньшего количества выводов, отсутствует возможность использовать внутренний фотодиод.

Применение лазерных диодов

Лазерные диоды — важные электронные компоненты. Они находят широкое применение как управляемые источники света в волоконно-оптических линиях связи. Также они используются в различном измерительном оборудовании, например лазерных дальномерах. Другое распространённое применение — считывание штрих-кодов. Лазеры с видимым излучением, обычно красные и иногда зелёные — в лазерных указках, компьютерных мышах. Инфракрасные и красные лазеры — в проигрывателях CD- и DVD-дисков. Фиолетовые лазеры — в устройствах HD DVD и Blu-Ray. Синие лазеры — в проекторах нового поколения в качестве источника синего света и зелёного (получаемого за счёт флюоресценции специального состава под воздействием синего света). Исследуются возможности применения полупроводниковых лазеров в быстрых и недорогих устройствах для спектроскопии.

До момента разработки надёжных полупроводниковых лазеров, в проигрывателях CD и считывателях штрих-кодов разработчики вынуждены были использовать небольшие гелий-неоновые лазеры.

Драйверы лазерных диодов

С электронной точки зрения лазерный диод — это обычный диод, ВАХ которого широкоизвестна. Главной оптической характеристикой является зависимость выходной оптической мощности от тока, протекающего через p-n переход. Таким образом, необходимая часть абсолютно любого драйвера излучающего диода — источник тока. Функционал источника тока (диапазон, стабильность, модуляция и прочее) напрямую задает функционал оптической мощности. Помимо поддержания нужного уровня средней мощности в лазерах с активным охлаждением драйвер должен обеспечивать управление охладителем. Структурно управление током диода и охлаждением может быть как одним устройством, так и двумя отдельными устройствами. Важным свойством драйвера является также тип корпуса лазерного диода, который он поддерживает.

4.3 ПОЛУПРОВОДНИКОВЫЕ ЛАЗЕРНЫЕ ДИОДЫ (ЛД)

Полупроводниковый лазерный диод – это излучающий полу-проводниковый прибор с двойным гетеропереходом, преобразующий электрическую энергию в энергию индуцированного, поляризованного светового излучения с высокой степенью когерентности.
Полупроводниковый лазер – одно из лучших прикладных достижений физики конца ХХ века. В этом приборе удалось достичь удобного и эффективного прямого преобразования электрической энергии в энергию когерентного светового излучения. Впервые использовать полупроводниковые материалы для создания лазеров предложили в 1961 г. советские учёные Н.Г.Басов, Ю.М.Попов и О.Н.Крохин. В 1964г. за фундаментальные исследования, приведшие к созданию полупроводниковых квантовых генераторов, группе советских учённых была присуждена Государственная премия.
Полупроводниковые лазеры, изготовленные на основе двойного гетероперехода, были впервые предложены в СССР Жоресом Ивановичем Алфёровым. Основное различие между СИД и ЛД состоит в том, что излучение в СИД спонтанное и некогерентное, а в ЛД индуцированное и когерентное. Чтобы лазерный диод стал генерировать когерентное оптическое излучение необходимо произвести инверсию населённостей уровней и поместить его в резонатор, обеспечивающий необходимую положительную оптическую обратную связь.

4.З.1 Инверсия населённостей

Фотон с энергией Е2 – Е1 может с равной вероятностью инициировать как переход Е1 → Е2 , так и переход Е2 → Е1 . Всё дело в том, на каком энергетическом уровне находится взаимодействующий с фотоном активный центр. Если на нижнем рабочем уровне (Е1) находится больше активных центров, чем на верхнем уровне (Е2), то будут преобладать процессы поглощения света. Если же, наоборот, на уровне Е1 находится меньше активных центров, чем на уровне Е2, то будут преобладать процессы вынужденного испускания света.
Нам важно, чтобы преобладали процессы вынужденного испускания света. Следовательно, необходимо, чтобы населённость верхнего рабочего уровня n2 оказалась выше населённости нижнего уровня n2, т.е. чтобы выполнялось условие

называемое условием инверсии (обращения) населённостей рабочих уровней.
Активную среду, для активных центров которой выполняется условие инверсии, называют инвертированной активной средой.
Инверсию населённостей, в данном случае, производят током накачки IН.

4.3.2 Принцип действия ЛД

Для создания оптического генератора необходимо, как и для обычного генератора радиодиапазона, ввести положительную обратную связь и выполнить амплитудные и фазовые условия.
Простое повышение тока накачки до уровня создания инверсии населённостей ещё не обеспечит генерацию. В этом случае для появления индуцированного излучения необходимо в область обеднённого слоя ввести внешний сигнал – поток фотонов с заданной энергией, который индуцирует начало процесса формирования монохроматической волны. Таким потоком фотонов может быть поток спонтанных фотонов.
Поскольку энергия фотонов вынужденного излучения равна энергии первоначальных спонтанных фотонов, то их длины волн также равны. Таким образом, спонтанные фотоны рождают подобные себе вынужденные фотоны: они имеют те же длины волн, фазы и направление распространения, что и спонтанные фотоны. Другими словами, падающий спонтанный фотон приводит к излучению ещё одного такого же фотона. При многократном повторении этого процесса число фотонов растёт лавинообразно, и излучение усиливается. Такое устройство при наличии инверсии населённостей будет выполнять функции оптического генератора.
Положительная обратная связь. Упрощённая физическая модель лазера приведена на рисунке 4.10.


Рисунок 4.10 – Упрощённая физическая модель лазера

Активная область (АО), т.е. область, в которой реализуется инверсия населённостей, заключена между двумя зеркалами 3, которые отражают часть потока фотонов и возвращают её в активную область. Этим обеспечивается положительная обратная связь по оптической мощности. Зеркала 3 представляют собой оптический открытый резонатор Фабри-Перо. Одно из зеркал должно быть полупрозрачным.
Резонатор имеет характеристические резонансные частоты, генерируемые двухуровневой системой. Устанавливается равновесная плотность оптической мощности на каждой резонансной частоте, соответствующая равенству потерь и усиления на проход. В понятие потерь включена и та часть оптической мощности, которая проходит сквозь полупрозрачное зеркало и образует выходной лазерный пучок. Самовозбуждение не может начаться, пока усиление не превысит потери, которые возникают вследствие поглощения света в среде, находящейся внутри резонатора, или рассеяния части излучения через боковую поверхность.
Амплитудное условие. Достаточно сильный ток накачки IН создаёт инверсную населённость уровней. Инверсная населенность представляет собой состояние, когда на верхнем уровне населённость электронов больше, чем на нижнем. При наличии инверсной населённости более вероятен процесс стимулированного излучения другого фотона. Для работы лазера требуется, чтобы усиление превысило потери, что достигается при превышении током накачки IН некоторого порогового значения IП (IН > IП).
Источник тока накачки IН создаёт необходимую концентрацию носителей в обеднённом слое – почти все нижние уровни зоны проводимости заселяются электронами, а почти все верхние уровни валентной зоны свободны (заполнены дырками). Вероятность излучательной рекомбинации велика, что обеспечивает выполнение условия превышения усиления над потерями.
Фазовое условие. Из всего потока рождающихся фотонов с разными энергиями (с разными длинами волн) резонатор Фабри-Перо выбирает только те, которые удовлетворяют условию резонанса – вдоль длины резонатора должно укладываться целое число полуволн λk:

где L – длина пути, по которому распространяется излучение;
k – целое число.
Такие фотоны эффективно отражаются зеркалами резонатора, что создаёт положительную обратную связь. Этим обеспечивается выполнение фазового условия генерации. Поэтому излучение возникает на длинах волн, для которых выполнено условие резонанса. В данном случае излучение представляет собой несколько «почти» монохроматических волн, каждой из которых сопоставляется продольная мода резонатора с соответствующим индексом k. Роль резонатора. Спонтанные фотоны, случайно родившиеся в направлении оси ОО или достаточно близко к нему, будут проходить внутри активной области относительно большой путь, который, к тому же, существенно увеличивается из-за многократных отражений излучения от зеркал резонатора. Взаимодействуя с возбуждёнными активными центрами, эти фотоны инициируют, в конечном счёте, мощную лавину вынужденно испущенных фотонов, которая и образует световой луч. Что же касается тех спонтанных фотонов, которые случайно родились в иных направлениях, то они (и соответствующие лавины вторичных фотонов) пройдут в активном элементе относительно короткий путь и быстро выйдут за пределы активной области.
Таким образом, оптический резонатор выполняет принципиально важную роль. Бурно развивающиеся в инвертированной активной среде процессы вынужденного испускания (инициированные спонтанно родившимися фотонами) резонатор как бы упорядочивает, направляет в нужном направлении и в итоге формирует лазерное излучение с высокими когерентными свойствами. В ЛД зеркалами резонатора служат грани полупроводникового кристалла, сколотые вдоль естественных кристаллических плоскостей и перпендикулярные плоскости p-n-перехода. Из-за разности показателей преломления на границе «кристалл–воздух» получается достаточно высокий коэффициент отражения (примерно 30%).
Поскольку свет направляют в оптическое волокно через одну из поверхностей ЛД, называемую фронтальной, то его задняя поверхность покрывается отражающим материалом для уменьшения потерь света.

4.3.3 Устройство ЛД

Наиболее распространены на сегодняшний день ЛД с двойной гетероструктурой (ДГС), которая образована переходами типа N-p-P и P-n-N. При их изготовлении требуется тщательная отработка технологического цикла, поскольку в области переходов происходит контакт двух различных материалов, отличающихся, хотя и незначительно, строением кристал-лической решётки. От качества выращивания такой структуры в целом зависят все эксплуатационные характеристики излучателя.
За счёт применения ДГС появляется возможность:

  • увеличения эффективности инжекции;
  • увеличения внутренней квантовой эффективности;
  • уменьшения потерь излучения на поглощение в материале ЛД.

На рисунке 4.11 показана упрощённая схема ЛД на основе ДГС типа N-p-P. Она представляет собой поперечный разрез анализируемого элемента. Как правило, в современных ЛД используется осевое излучение, при котором формируемый поток фотонов распространяется вдоль узкозонного слоя d.


Рисунок 4.11 – Структура поперечного сечения полоскового лазера типа N-p-P

Активная область представляет собой материал с более высоким значением диэлектрической проницаемости. На её границах формируемая волна может испытывать полное внутреннее отражение. Тогда активная область может быть представлена в виде отрезка диэлектрического волновода. Торцы области, выполняющие роль полупрозрачных зеркал, «превращают» активную область с волновой точки зрения в диэлектрический резонатор.
Для ВОЛС используются лазеры только полосковой геометрии. В них активная область лазера создаётся в форме полоски, заключённой внутри значительно более широкой пассивной части кристалла. Они обладают рядом важных преимуществ по сравнению с другими вариантами приборов:

  • излучение выходит через площадку малой площади, что упрощает согласование лазера со световодом;
  • лучше теплоотвод, так как активная область, в которой выделяется тепло, находится внутри более холодного неактивного полупроводника;
  • уменьшается рабочий ток лазера.

4.3.4 Характеристики ЛД

К числу основных характеристик полупроводникового лазера, определяющих возможность использования его в системах связи и передачи информации относятся:

  • мощность излучения;
  • диаграмма направленности излучения;
  • длина волны излучения моды;
  • спектральная ширина;
  • поляризация излучения;
  • быстродействие;
  • срок службы.

Мощность излучения. Зависимость мощности излучения от тока накачки (ватт-амперная характеристика) при различных значениях температуры показана на рисунке 4.12.


Рисунок 4.12 – Ватт-амперные характеристики полупроводникового ЛД

При малых токах накачки (IН IП) наступает лазерный эффект, генерируемая оптическая мощность резко возрастает, излучение становится вынужденным. Как видно, ватт-амперная характеристика существенно нелинейна. По этой причине модуляция выходного напряжения путём изменения аналоговым сигналом тока инжекции лазера без применения специальных мер линеаризации ватт-амперной характеристики практически не используется.
Обычно применяют импульсные методы модуляции тока инжекции и, соответственно, выходной оптической мощности лазера.
Отметим ещё одну существенную особенность, присущую лазерному диоду: при изменении температуры окружающей среды происходит сдвиг ватт-амперных характеристик. Это приводит к изменению величин порогового тока и выходной мощности. Для устранения этого недостатка применяются электрические схемы компенсации, а также схемы термокомпенсации, управляющие работой микрохолодильника.
Для систем оптической связи используются лазеры, у которых с одного торца резонатора излучается 5-20мВт при ширине полоскового контакта 10­20мкм. Такое значение мощности является разумным компромиссом между величиной тока накачки, требуемыми мощностью излучения и сроком службы излучателя. Если увеличить ширину полоскового контакта до 100мкм, то излучение с одного торца может достигнуть 100мВт.
Диаграмма направленности. Типичная диаграмма направленности оптического излучения ЛД показана на рисунке 4.13,а.


а–диаграмма направленности; б–конус излучения; в–зависимость излучаемой мощности от угла во взаимно перпендикулярных направлениях
Рисунок 4.13 – Диаграмма направленности и характер оптического излучения ЛД

Как видно, диаграмма излучения лазера несимметрична (рисунок 4.13,б). Её ширина, измеряемая на уровне половинной мощности, менее 20 o в плоскости, параллельной переходу, и более 40 o в перпендикулярной плоскости. На рисунке 4.13,в показана зависимость излучаемой мощности от угла во взаимно перпендикулярных направлениях.
Диаграмма направленности имеет форму эллиптического конуса. Достаточно большая угловая расходимость генерируемого излучения препятствует эффективному её вводу в волокно с малой числовой апертурой, требуя применения специальных согласующих устройств.
Длина волны излучения. Длиной волны излучения ЛД считается длина волны λ, на которой выходная мощность максимальна.
Спектральная ширина (ширина спектра излучения) Δλ – интервал длин волн, в котором спектральная мощность составляет половину максимальной. Реально полоса пропускания резонатора конечна и спектр излучения ЛД составлен из относительно узких линий. На рисунке 4.14 показана зависимость спектральной мощности Р(Δλ) от длины волны для разных ЛД.


Рисунок 4.14 – Спектральная характеристика многомодового (а) и одномодового (б) ЛД

Лазерные диоды. Виды и подключение. Устройство и работа

  • Главная
  • Магазин
  • Начинающим
  • Лазерные указки
  • Фотографии
  • Написать статью
  • Форум

Категории

  • L.O.R.: Reborn
  • Безопасность
  • Красные лазеры
  • Лазерные указки
  • Лазерные шоу
  • Мощные лазеры
  • Начинающим
  • Прочее
  • Теория
  • Фиолетовые лазеры
  • Электроника и различные опыты
  • Свежие записи

    • Как сделать лазер и что для этого нужно знать
    • Как выбрать лазерный проектор?
    • Сборка фиолетового лазера для новичков
    • Светодиодное освещение, или как сделать преобразователь для 6 светодиодных прожекторов по 10Вт
    • FAQ для новичков по лазерным диодам и приборам на их основе
  • Свежие комментарии

    • Shari Ave Artur к записи Как сделать лазер и что для этого нужно знать
    • Clayton к записи Опыт создания лазера из DVD-RW привода Артёмом Калининым
    • slot online uang asli к записи Опыт создания лазера из DVD-RW привода Артёмом Калининым
    • Dallas к записи Опыт создания лазера из DVD-RW привода Артёмом Калининым
    • bandar slot online к записи Опыт создания лазера из DVD-RW привода Артёмом Калининым
  • Лазерные проекторы

    FAQ для новичков по лазерным диодам и приборам на их основе

    В своем роде некро-пост, некро-FAQ №2. Этот FAQ был написан пользователем форума n.r.j. Он собрал в одной записи ответы на все вопросы которые возникают у новичков, так как много новичков задают одни и тех же вопросы и не всегда пользуются поиском, и обьяснил все поверхностно, не вдаваясь в детали, на понятном языке, но достаточно для быстрого старта в лазеростроении.

    Вступление

    Полное название современных полупроводниковых лазеров: «полупроводниковые инжекционные гетеролазеры». Сюда входят:

    — лазерные диоды и линейки на их основе, в том числе с фотодиодами обратной связи импульсного или непрерывного режима работы с выводом излучения непосредственно, или через волокно, или через интегратор;

    — излучатели лазеров импульсного режима работы, представляющие собой импульсный трансформатор тока с лазерным диодом во вторичной обмотке;

    — собственно лазеры, представляющие собой интегральный драйвер, нагрузкой которого является лазерный диод. Для импульсного режима работы — это генератор импульсов тока накачки. Для непрерывного режима работы это генератор постоянного тока.

    Лазерный диод имеет вольт-амперную характеристику диодного типа, но «построен» не на обычном p-n переходе, как первые гомо-лазеры, а на гетеропереходах, которые выполняют функции:

    — эмиттеров для носителей заряда, одновременно локализуя их в активной области;

    — оптического волновода для излучения.

    Как это работает:

    Ток накачки создаёт инверсную населённость носителей заряда в энергетических зонах полупроводниковового материала активной области:

    — электронов — в зоне проводимости;

    — дырок — в валентной зоне.

    Процесс их рекомбинации начинается спонтанно, возможно с одной единственной пары. Но фотон, родившийся при этом, многократно проходит через оптический резонатор, образованный зеркалами активной области, буквально обрушивая электроны в валентную зону, где и происходит рекомбинация, которая носит лавинный характер, когда все рекомбинирующие пары одновременно, т.е. с одной фазой, рождают фотоны. Эти фотоны также многократно проходят через оптический резонатор, создавая таким образом положительную обратную связь, являющуюся непременным условием генерации. По сути лазеры правильнее называть оптическими квантовыми генераторами, т.к. они не усиливают свет (light amplification …), а генерируют его. Усилением света занимаются суперлюминесцентные светодиоды.

    Лазерные структуры, из которых в последствии изготавливаются лазерные кристаллы, выращивают различными методами эпитаксии, как правило на подложках n-типа. Профиль будущих кристаллов формируется различными методами:

    Омические контакты и припои наносятся на эпитаксиальную пластину ещё до её разделения на кристаллы.

    Зеркала оптических резонаторов не шлифуют и не полируют, а получают методом скалывания по плоскостям естественного скалывания, которые есть в любом монокристалле. Для того, чтобы зеркала были строго перпендикулярны к слоям лазерной структуры, монокристалл ориентируют перед резкой на подложки по кристаллографическим направлениям с помощью рентгеновских лучей.

    Излучение с заднего зеркала если и используется, то для фотодиода обратной связи. В других случаях на него напыляют отражающие покрытия.

    Для облегчения выхода излучения с переднего зеркала на него напыляют просветляющие плёнки.

    Типы корпусов лазерных диодов можно посмотреть ТУТ

    Красные (длина волны около 650нм) и инфракрасные (ИК) (780нм) диоды можно достать из пишущих DVD приводов. Так же можно использовать и пишущие CD приводы (в них есть только мощный ИК), или DVD Combo.

    Список приводов содержащих подходящий для конструирования лазера можно посмотреть ТУТ В таблице далеко не все приводы которые подойдут.

    Обратите внимание на колонку №4 в таблице там указана скорость записи и ток которым нужно питать диоды, чем эти показатели выше, тем ярче будет светить диод (выше мощность). Опять же, если вы достали ЛД из привода, которого нет в списке, ориентируйтесь примерно так: для диода из дисковода со скоростью записи 16х желательно не подавать больше 250-260мА, для 18х — 300-350мА, 20-22х — 400-500мА, и пожалуйста опубликуйте етот привод в соответсвующей теме.

    Как правильно извлечь диод из привода надете ТУТ

    Фиолетовый (405нм) диод вы найдете в Blue-Ray приводах.

    Чтобы получить синий (445нм) лучше всего поучаствовать в Груповых закупках

    Инфракрасные 808нм диоды вы можете приобрести в МАГАЗИНЕ (их как правило используют в зеленых лазерах для накачки склейки кристаллов)

    Лазеры с другими длинами волн излучения построены по технологии DPSS. Что расшифровывается как Твердотельный Лазер с Диодной Накачкой, т.е нужную длину волны излучает активный элемент, который в свою очередь накачивается ЛД. Желтых лазерных диодов пока не встречалось, зеленые в природе существуют но стоят космических денег. — спасибо за правку nERVу.

    Читать еще:  Осциллорез — электрическая мини-пила и мульти-инструмент

    Пример. Как работает зеленый(532нм) DPSS лазер:

    В составе установке находятся такие компоненты, как ИК ЛД 808нм, кристалл вандата иттрия, кристалл KTP, зеркала. Кристаллы находятся в «едином» резонаторе, т.е между зеркалами с различной пропускающей и отражающей способностью для разных длин волн.

    Ик излучение с длиной волны 808нм от мощного ЛД проходя через зеркало резонатора вызывает генерацию излучения с длиной волны 1064нм в кристалле вандата иттрия легированного ионами неодима. В свою очередь это излучение проходя через кристалл КТР удваивается, проходит через выходное зеркало и мы видим зеленый лазерный луч.

    Желтое, синее, голубое излучение получают примерно также, но с другими кристалами и зеркалами. КПД преобразования оптической мощности такого метода составляет около 20%.

    Тоесть для того чтобы получить зеленый лазер 100 миливатт нужно 500 мВт ИК диода. Следует вывод что в лазере ручке попросту не может функционировать зелень более 100мВт. Не лоханитесь при покупке!

    До недавнего времени мощные синие лазеры были построены таким же способом, пока в дело не вмешалась компания CASIO с новыми проэкторами А140 и подобными где находятся диоды 445нм 1000 мВт.

    Собираем лазер

    Ну диод у нас уже есть, дальше собираем драйвер.

    Драйвер — это электронная схема, которая контролирует питание диода, без нее он сгорит, отсутствие ее даже не обсуждается!

    Самый простой найдете ТУТ

    Лазерный диод не светит прямым пучком, он светит конусом и его надо фокусировать, а фокусировать нужно коллиматором, как по мне идеальный выбор модули AIXIZ, сразу получаете и коллиматор и примитивное охлаждение в одном флаконе. Купить можноТУТ

    Но также можно использовать линзы из DVD для фокусирования на небольшем растоянии. А призмочки для разных экспериментов. Но будте предельно аккуратны — вы не можете быть полностью уверены в том что посветив в призму луч не отразится вам в глаз, что грозит слепотой!

    Если же вы собрались делать монстра 1Вт и более, нужно подумать про охлажнение.

    Давайте посчитаем: Напряжение 4.2 В Ток около 1.1 А

    4.2Х1.1=4.6 Вт, а луч

    1 Вт А куда делось еще 3.6 Вт? А они ушли на нагрев. Температура губительна для диода, кроме того чем выше температура тем ниже мощность, поэтому тепло надо отводить. Идем на радиорынок и покупаем подержанный радиатор для процесора сверлим в нем дырку под AIXIZ, впрессовываем туда модуль предварительно смазав его термопастой. И вообще советую перечитать вот Эту тему.

    А также не эксплуатируйте лазер на морозе! Так как при низкой температуре мощность лазера ростет и может стать критической, тогда лазерный диод сгорит.

    В конце хочу добавить:

    Если вы делаете лазер на продажу для начала перечитайте эту тему, реальная история которая случилась со мной. Сложившаяся ситуация стояла мне кучи нервов и здоровья не вчем не повинного человека. Мне очень повезло, что я так отделался, реально все могло кончится небом в клеточку друзьями в полосочку, занесением судимости в личное дело, а как следствие невозможностью нейдти нормальную роботу и испорченной жизнью. Подумайте дважды.

    А дальше все упирается в вашу фантазию, так что дерзайте!

    Внимание! Лазер опасен для зрения! Купите защитные очки! Но всеравно дерзайте!

    Лазерные диоды. Виды и подключение. Устройство и работа

    Лазерные диоды. Виды и подключение. Устройство и работа

    Привет, сегодня поговорим про лазерный диод, обещаю рассказать все что знаю. Для того чтобы лучше понимать что такое лазерный диод,лазерные диоды , настоятельно рекомендую прочитать все из категории Электроника, Микроэлектроника , Элементная база

    лазерные диоды — ранее изготовление лазеров было связано с большими трудностями, так как для этого необходим маленький кристалл и разработка схемы для его функционирования. Для простого радиолюбителя такая задача была невыполнимой.

    С развитием новых технологий возможность получения лазерного луча в бытовых условиях стала реальностью. Электронная промышленность сегодня производит миниатюрные полупроводники, которые могут генерировать луч лазера. Этими полупроводниками стали лазерные диоды.

    Повышенная оптическая мощность и отличные функциональные параметры полупроводника позволяют применять его в измерительных устройствах повышенной точности как на производстве, в медицине, так и в быту. Они являются основой для записи и чтения компьютерных дисков, школьных лазерных указок, уровнемеров, измерителей расстояния и многих других полезных для человека устройств.

    Возникновение такого нового электронного компонента является революцией в создании электронных устройств разной сложности. Диоды высокой мощности образуют луч, который используется в медицине при выполнении различных хирургических операций, в частности по восстановлению зрения. Луч лазера способен быстро произвести коррекцию хрусталика глаза.

    Лазерные диоды используются в измерительных приборах в быту и промышленности. Устройства изготавливают с разной мощностью. Мощности 8 Вт хватит для сборки в бытовых условиях портативного уровнемера. Этот прибор надежен в работе, способен создать лазерный луч очень большой длины. Попадание лазерного луча в глаза очень опасно, так как на малом расстоянии луч способен к повреждениям мягких тканей.

    Устройство и принцип работы

    В простом диоде на анод подается положительное напряжение, то речь идет о смещении диода в прямом направлении. Дырки из области «р» инжектируются в область «n» р-n перехода, а из области «n» в область «р» полупроводника. При расположении дырки и электрона рядом друг с другом, то они рекомбинируют и выделяют фотонную энергию с некоторой длиной волны и фонона. Этот процесс получил название спонтанного излучения. В светодиодах он является главным источником.

    Но при некоторых условиях дырка и электрон способны находиться перед рекомбинацией в одном месте продолжительное время (несколько микросекунд). Если по этой области в это время пройдет фотон с частотой резонанса, то он вызовет вынужденную рекомбинацию, и при этом выделится второй фотон. Его направление, фаза и вектор поляризации будут абсолютно совпадать с первым фотоном.

    Кристалл полупроводника изготавливают в виде тонкой пластинки формы прямоугольника. По сути дела, эта пластинка и играет роль оптического волновода, в котором излучение действует в ограниченном объеме. Поверхностный слой кристалла модифицируется с целью образования области «n». Нижний слой служит для создания области «р».

    В конечном итоге получается плоский переход р-n значительной площади. Два боковых торца кристалла подвергают полировке для создания параллельных гладких плоскостей, образующих оптический резонатор. Случайный фотон перпендикулярного плоскостям спонтанного излучения пройдет по всему оптическому волноводу. При этом перед выходом наружу фотон несколько раз будет отражаться от торцов и, проходя вдоль резонаторов, создаст вынужденную рекомбинацию, образуя при этом новые фотоны с такими же параметрами, чем вызовет усиление излучения. Когда усиление превзойдет потери, начнется создание лазерного луча.

    Существуют различные типы лазерных диодов . Об этом говорит сайт https://intellect.icu . Основные из них выполнены на особо тонких слоях. Их структура способна создавать излучение только параллельно. Но если волновод выполнить широким в сравнении с длиной волны, то он будет функционировать уже в различных поперечных режимах. Такие лазерные диоды называют многодомовыми.

    Использование таких лазеров оправдано для создания повышенной мощности излучения без качественной сходимости луча. Допускается некоторое его рассеивание. Этот эффект используется для накачки других лазеров, в химическом производстве, лазерных принтерах. Однако при необходимости определенной фокусировки луча, волновод должен выполняться с шириной, сравнимой с длиной волны.

    В этом случае ширина луча зависит от границ, которые наложены дифракцией. Такие приборы используются в запоминающих оптических устройствах, оптоволоконной технике, лазерных указателях. Необходимо заметить, что эти лазеры не способны поддержать несколько продольных режимов, и излучать лазерный луч на разных длинах волн в одно время. Запрещенная зона между уровнями энергии «р» и «n» областей диода влияет на длину волны луча.

    Лазерный луч на выходе сразу расходится, так как излучающий компонент очень тонкий. Чтобы компенсировать это явление и создать тонкий луч, используют собирающие линзы. Для широких многодомовых лазеров используются цилиндрические линзы. В случае однодомовых лазеров, при применении симметричных линз, лазерный луч будет иметь эллиптическое поперечное сечение, так как вертикально расхождение превосходит размер луча в горизонтальной плоскости. Наглядным примером для этого служит лазерная указка.

    В рассмотренном элементарном устройстве нельзя выделить определенную длину волны, кроме волны оптического резонатора. В устройствах, имеющих материал, способный усилить луч в большом интервале частот, и с несколькими режимами, возможно действие на разных волнах.

    Обычно лазерные диоды функционируют на одной волне, обладающей, однако значительной нестабильностью, и зависящей от различных факторов.

    Разновидности

    Устройство рассмотренных выше диодов имеет n-р структуру. Такие диоды имеют низкую эффективность, требуют значительную мощность на входе, и работают только в режиме импульсов. По-другому они работать не могут, так как быстро перегреются, поэтому не получили широкого применения на практике.

    Лазеры с двойной гетероструктурой имеют слой вещества с узкой запрещенной зоной. Этот слой находится между слоями материала, у которого широкая запрещенная зона. Обычно для изготовления лазера с двойной гетероструктурой применяют арсенид алюминия-галлия и арсенид галлия. Каждыи из этих соединений с двумя разными полупроводниками получили название гетероструктуры.

    Достоинством лазеров с такой особенной структурой является то, что область дырок и электронов, которую называют активной областью, находится в среднем тонком слое. Следовательно, что создавать усиление будут намного больше пар дырок и электронов. В области с малым усилением таких пар останется мало. В дополнение свет станет отражаться от гетеропереходов. Другими словами излучение будет полностью находиться в области наибольшего эффективного усиления .

    Диод с квантовыми ямами

    При выполнении среднего слоя диода более тонким, он начинает функционировать в качестве квантовой ямы. Поэтому электронная энергия будет квантоваться вертикально. Отличие между уровнями энергии квантовых ям применяется для образования излучения вместо будущего барьера.

    Это эффективно для управления волной луча, зависящей от толщины среднего слоя. Такой вид лазера намного эффективнее, в отличие от однослойного, так как плотность дырок и электронов распределена более равномерно.

    Гетероструктурные лазерные диоды

    Основной особенностью тонкослойных лазеров является то, что они не способны эффективно удерживать луч света. Для решения этой задачи по обеим сторонам кристалла прикладывают два дополнительных слоя, которые обладают более низким преломлением, в отличие от центральных слоев. Подобная структура похожа на световод. Она намного лучше удерживает луч. Это гетероструктуры с отдельным удержанием. По такой технологии произведено большинство лазеров в 90-х годах.

    Лазеры с обратной связью в основном применяют для волоконно-оптической связи. Для стабилизации волны на р-n переходе выполняют поперечную насечку для создания дифракционной решетки. Из-за этого в резонатор возвращается и усиливается только одна длина волны. Такие лазеры имеют постоянную длину волны. Она определена шагом насечки решетки. Под действием температуры насечка изменяется. Подобная модель лазера является основой телекоммуникационных оптических систем.

    Существуют также лазерные диоды VСSЕL и VЕСSЕL, которые являются поверхностно-излучающими моделями с вертикальным резонатором. Их отличие состоит в том, что у модели VЕСSЕL резонатор внешний, и его конструкция бывает с оптической и токовой накачкой.

    Особенности подключения

    Лазерные диоды используются во многих устройствах, где необходим направленный световой луч. Основным процессом в сборке устройства с применением лазера своими руками является правильное подключение.

    Лазерные диоды отличаются от led диодов миниатюрным кристаллом. Поэтому в нем концентрируется большая мощность, а следовательно и величина тока, что может привести к выходу его из строя. Для облегчения работы лазера существуют особые схемы устройств, которые называются драйверами.

    Лазерам необходимо стабильное питание. Однако существуют их модели, имеющие красное свечение луча, и функционирующие в нормальном режиме даже с нестабильной сетью. Если имеется драйвер, то все равно диод нельзя подключать напрямую. Для этого дополнительно нужен датчик тока, роль которого часто играет резистор , подключенный между этими элементами.

    Такое подключение имеет недостаток в том, что отрицательный полюс питания не соединен с минусом схемы. Другим недостатком является падение мощности на резисторе. Поэтому перед подключением лазера необходимо тщательно подобрать драйвер.

    Виды драйверов

    Существуют два главных вида драйверов, способных обеспечить нормальный режим эксплуатации лазерных диодов.

    Импульсный драйвер выполнен по аналогии импульсного преобразователя напряжения, способного повышать и понижать этот параметр. Мощности выхода и входа такого драйвера примерно равны. Однако, существует некоторое выделение тепла, на которое расходуется незначительное количество энергии.

    Линейный драйвер действует по схеме, которая чаще всего подает напряжение на диод больше, чем требуется. Для его снижения необходим транзистор , преобразующий излишнюю энергию в теплоту. Драйвер имеет малый КПД , поэтому не нашел широкого применения.

    При применении линейных микросхем в качестве стабилизаторов, при уменьшении напряжения на входе диодный ток будет снижаться.

    Так как питание лазеров выполняется двумя видами драйверов, схемы подключения имеют отличия.

    Схема также может содержать источник питания в виде батареи или аккумулятора.

    Аккумуляторы должны выдавать напряжение 9 вольт. Также в схеме должен быть резистор, ограничивающий ток, и лазерный модуль. Лазерные диоды можно найти в неисправном приводе дисков от компьютера.

    лазерный диод имеет 3 вывода. Средний вывод подключается к минусу (плюсу) питания. Плюс подключается к правой, либо левой ножке, в зависимости от фирмы изготовителя. Чтобы определить нужную ножку для подключения, необходимо подать питание. Для этого можно взять две батарейки по 1,5 В и сопротивление 5 Ом. Минус источника подключают к средней ножке диода, а плюс сначала к левой, затем к правой ножке. Путем такого эксперимента можно увидеть, какая из этих ножек является «рабочей». Таким же методом диод подключают к микроконтроллеру.

    Лазерные диоды могут работать от пальчиковых батареек, аккумулятора сотового телефона. Однако нельзя забывать, что дополнительно требуется ограничивающий резистор номиналом 20 Ом.

    Подключение к бытовой сети

    Для этого нужно обеспечить вспомогательную защиту от всплесков напряжения высокой частоты.

    Стабилизатор и резистор создают блок предотвращающий перепады тока. Для выравнивания напряжения применяют стабилитрон . Емкость предотвращает возникновение скачков напряжения высокой частоты. При правильной сборке обеспечивается стабильная работа лазера.

    Порядок подключения

    Наиболее удобным для работы будет красный диод мощностью около 200 мВт. Такие лазерные диоды установлены на дисковые приводы компьютеров.

    • Перед подключением с помощью батарейки проверить работу лазерного диода.
    • Выбрать необходимо самый яркий полупроводник. Если диод взят из дискового привода компьютера, то он светит инфракрасным светом. Луч лазера запрещается наводить на глаза, так как это приведет к повреждению глаз.
    • Диод монтировать на радиатор для охлаждения, в виде алюминиевой пластины. Для этого предварительно сверлить отверстие.
    • Между диодом и радиатором промазать термопастой.
    • Резистор на 20 Ом и 5 ватт подключить по схеме с батарейками и лазером.
    • Диод шунтировать керамическим конденсатором любой емкости.
    • Отвернуть от себя диод и проверить его работу, подключив питание. Должен появиться красный луч.

    При подключении следует помнить о безопасности. Все соединения должны быть качественными.

    К сожалению, в одной статье не просто дать все знания про лазерный диод. Но я — старался. Если ты проявишь интерес к раскрытию подробностей,я обязательно напишу продолжение! Надеюсь, что теперь ты понял что такое лазерный диод,лазерные диоды и для чего все это нужно, а если не понял, или есть замечания, то нестесняся пиши или спрашивай в комментариях, с удовольствием отвечу. Для того чтобы глубже понять настоятелно рекомендую изучить комплексно всю информацию в категории Электроника, Микроэлектроника , Элементная база

    Лазерный светодиод

    Лазерный светодиод принципиально отличается обычного светодиода наличием встроенного резонатора, который позволяет получить индуцированное излучение высокой степени когерентности (согласованности между фазами оптических колебаний).

    В полупроводниковом лазере излучение вызывается вынужденной рекомбинацией. Это дает возможность управлять излучением с помощью электромагнитных волн и генерировать когерентный поток света.

    Разберемся: как это работает?

    Представим себе плоский p-n-переход, смещенный в прямом направлении (рисунок 1). В этом случае происходит инжекция дырок в область n и наоборот – электронов в область p. Во время этого перехода в граничной (активной) области может произойти рекомбинация, которая будет сопровождаться испусканием кванта. Такое излучение называется спонтанным. На основе спонтанного излучения работают обычные светодиоды. Если же электрон и дырка находятся на близком расстоянии в активной зоне и через эту область пройдет квант света определенной (резонансной) частоты, то рекомбинация произойдет вынужденно. При этом выделится еще один квант света, с такими же параметрами, как и квант, вызвавший рекомбинацию. Для того чтобы увеличить вынужденную рекомбинацию торцы полупроводникового кристалла делаются параллельными и полируются (на рисунке 1 они обозначены как «оптически ровная грань»). Таким образом, создается так называемый оптический резонатор. Кванты, многократно отражаясь от полированных поверхностей, «летают» вдоль перехода, провоцируя процессы вынужденной рекомбинации. В конце концов, они выходят наружу в направлении строго перпендикулярном оптически ровным граням. Когда количество квантов появившихся в результате такой стимуляции значительно превысит количество появившихся спонтанно – начнется лазерная генерация.

    Интенсивность излучения зависит от силы тока, протекающего через p-n-переход. При малых токах лазер работает, как малоэффективный обычный светодиод, поскольку происходят только спонтанные излучения. Когда ток превышает некоторое пороговое значение – излучение становится вынужденным и его мощность резко вырастает. Этот способ стимуляции лазерного излучения часто называют накачкой электрическим током. Существует также метод оптической накачки, когда атомы полупроводника возбуждаются квантами от мощного (не обязательно когерентного) излучателя.

    Выходя из кристалла полупроводника когерентный свет, вследствие дифракции, рассеивается во все стороны. Поэтому для формирования узконаправленного пучка приходится применять собирающие линзы.

    Диапазон длин волн, в котором возможно создание полупроводникового лазера охватывает большую часть видимого спектра, а также ближнюю и среднюю область инфракрасного диапазона.

    Конечно, лазерный светодиод на сегодняшний день претерпел множество изменений и улучшений в своей конструкции, он уже представляет собой более сложную структуру, а не простой p-n-переход, но основной принцип его работы остался таким как описано выше.

    Основными материалами, используемыми при производстве лазерных диодов, являются арсенид галлия GaAs, арсенид галлия алюминия AlGaAs, фосфид галлия GaP, нитрид галлия GaN, нитрид галлия индия InGaN и другие.

    Лазерные светодиоды или полупроводниковые лазеры находят широкое применение в самых различных областях. Они применяются в волоконно-оптических системах связи, в считывателях штрих-кода. В различных бытовых устройствах: компьютерных мышках, проигрывателях компакт дисков, проекторах, ну и, конечно, в лазерных указках.

    Лазерные мощные светодиоды используются для накачки твердотельных лазеров, позволяя получать очень высокий КПД.

    Еще одно применение – лазерная спектроскопия, где применение лазеров дало возможность использования принципиально новых методов исследования веществ. Лазеры незаменимы в научных исследованиях, активно внедряются в медицине, как для диагностических, так и для терапевтических целей.

  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
