Осциллограф-приставка Hantek 6022BE для радиолюбителя

Осциллограф USB HANTEK6022BE 20МГц, 2 канала

100%
• Режим самописца, тестирование по маске
• Типы развертки: авто, ждущий, однократный
• Курсорные измерения
• 23 параметра автоматических измерений (см. ниже)
• Фурье-анализатор спектра, 4 типа математических операций(см. ниже), Лиссажу
• Автоматическая установка оптимального режима развертки и синхронизации
• Алюминиевый корпус
• Интерфейс Hantek6022BE: USB2.0, дополнительное питание не требуется
• Сохранение данных, форматы: BMP, JPG, Excel, сохранение настроек прибора
• ПО под Windows NT/2000/XP/Vista/7
• Драйвер Labview в комплекте
• Габариты : 200х120х35 (мм)

ТРЕБОВАНИЯ К КОМПЬЮТЕРУ:

Минимальная конфигурация:
Операционная система: Window XP/Vista/7.
Процессор с тактовой частотой 1.00 ГГц и выше .
Память 128 Мегабайт и выше.
Дисковое пространство 500 Мегабайт.
Дисплей с разрешением 800х600.
Рекомендованная конфигурация:
Операционная система: Window XP SP2/
Процессор с тактовой частотой 2.4 ГГц и выше .
Память 512 Мегабайт и выше.
Дисковое пространство 80 Гигабайт.
Дисплей с разрешением 1024 x 768 или 1280 x 1024 нормального размера 96 точек на дюйм.
Математические функции:
— сигнал А + сигнал В
— сигнал А — сигнал В
— сигнал А х сигнал В
— сигнал А / сигнал В
— быстрое преобразование фурье
Автоматические измерения:
— амплитуда основной частоты
— суммарная амплитуда гармоник
— уровень шума
— соотношение сигнал/шум
— эффективное число бит (нужное число бит АЦП/ЦАП, чтобы дать такое же соотношение сигнал/шум)
— соотношение сигнал/шум (но тут в шум еще входят гармоники)
— коэфф гармонических искажений
— среднеквадратичное значение измеряемого сигнала
— среднеквадратичное значение основной частоты
— среднеквадратичное значение гармоник и шума
— максимальное напряжение
— минимальное напряжение
— полная амплитуда
— top напряжение статистического максимума (не считая выбросы)
— base напряжение статистического минимума
— middle 50% от top до base
— среднеквадратичное значение всего измерения
— амплитуда base — top
— среднее арифметическое всего измерения
— среднее арифметическое первого цикла
— выброс вверх (max-top *100%)
— выброс вниз
— длительность периода
— частота
— фронт
— спад
— скважность по логической 1 и по логическому 0, в процентах
— длительность лог. 1 и лог. 0
КОМПЛЕКТАЦИЯ

USB Осциллограф
Щупы со встроенными переключателями 1:1 — 1:10 ( 2 шт)
Кабель USB
Диск с ПО

Hantek®

  • Главная
  • О компании
  • Каталог-магазин
  • Поддержка
  • Где купить?
  • Партнерам

Внимание!

Главная особенность модели заключается в зависимости полосы пропуская от выбранного значения вольт/деление.

Максимальный диапазон входящего сигнала без делителя от -4.5 до +4.5 вольта. При превышении сигнал будет не просто обрезан, а перевернут и показан в отражении.

Кроме этого у нее нет закрытого входе (AC coupling). Т.е. постоянная составляющая всегда будет на входе. Это можно обойти, самостоятельно пропустив сигнал через конденсатор.

Официальное программное обеспечение довольно ограничено, но в разделе «поддержка/скачать» вы найдете ПО независимых разработчиков с расширенными функциями.

В этом приборе нет внешней синхронизации. Объем памяти зависит от выбранного значения время/деление и не устанавливается вручную.

Если вам это ограничения не подходят, то рассмотрите модель DSO-6052BE.

1. Состав упаковки


Устройство (1 шт)

Программное обеспечение

Щупы (2 шт)

USB шнур (1 шт.)

2. Возможности

  • Интерфейс USB 2.0, не требует внешнего питания.
  • Подходит для использования с портативными компьютерами. Аллюминиевый корпус.
  • Размер (мм):205(длина) x 120(ширина) x 35(высота). Может быть расположен как горизонтальн, так и вертикально. Занимает минимум площади стола.
  • ОС: Windows XP ,VISTA, 7,10. Android (HSCOPE)
  • Сохранение сигнала в следующие форматы: текстовый, jpg/bmp, MS excel/word file.
  • К одному компьютеру можно подключать несколько устройств

Внимание! При измерении напряжения правильно выставляйте аттенюатор на щупе! Слишком большое измеряемое напряжение выведет из строя прибор, и подвергнет угрозе вас и подключенный компьютер. Не измеряйте напряжение более 35В в режиме щупа 1Х!

3. Характеристики устройства

Каналов2
Полоса пропусканияпри 20мВ,50мВV,100мВ /деление — 5 МГц
при 200мВ / деление — 10 МГц
при 500мВ, 1В, 2В, 5В — 20 МГц
Частота дискретизации (выборок в секунду)48 Мгц (48 Мвыб./с) в одноканальном режиме
24 Мвыб/с в двухканальном
Размер буффера1нс-2мкс — 1К
5мкс-2мс — 128К
5мс-20мс — 512К
50мс-5000с — 1М
Максимальная амлитуда сигнала+- 4.5В
Импеданс1 Мегаом 25пФ
Режим входатолько открытый (DC)
Вертикальное разрешение8 бит**
Диапазоны20 мВ-5В, 8 шагов
Точность по постоянному току±3%***
Временные диапазоны1 нс-5000с
Управление вертикальным положениемДа
Защита входаДиод
X-YДа
Режимы синхронизацииавто, ждущий, однократный
Виды синхронизацииПо растущему фронту, по спадающему фронту
Управление уровнем запускаДа
Источник синхронизацииканал 1 (CH1), канал 2 (CH2)
Измерения курсоромДа
ПитаниеUSB

**Количество эффективных бит зависит от частоты сигнала.
***От полного диапазона измерения (Вольт/деление * 8 делений)

Программное обеспечение

Программное обеспечение может работать в демо-режиме без физического устройства. Вы можете скачать его, установить и ознакомиться с его функциями прямо сейчас. Программное обеспечение доступно в разделе «Скачать».

(C)2013-2020 Линдар®
Информация на сайте не является публичной офертой.
Линдар® — зарегистрированный товарный знак.

Осциллограф-приставка Hantek 6022BE для радиолюбителя

Улучшаем осциллограф Hantek6022BE

Автор: Boris03
Опубликовано 26.10.2017
Создано при помощи КотоРед.

Эта модель осциллографа, думается и ряд других этого производителя обладает рядом недостатков:

1. Большая входная ёмкость щупов.

2. Отсутствие конденсатора на входах осциллографа.

3. Малая чувствительность.

Вот это и предлагаю улучшать на канале СН-2, первый канал советую оставить как есть- вдруг на секундах-минутах захотите что посмотреть.

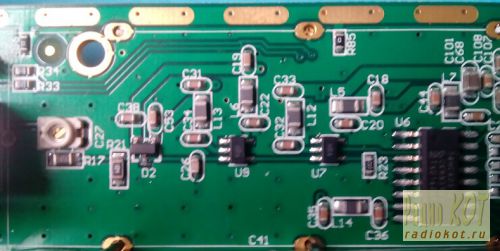

Посмотрим на фото входной части. Сразу о деталях, конечно модели постарше могут иметь другие ОУ, но схема скорее сохранится (возможно первый ОУ такой же дешевый- работает повторителем сигнала, а второй более дорогой с большей полосой пропускания). Не понятно зачем производителем на входе поставлен полноценный делитель на 10, далее сдвоенный диод (код А7) типа BAV99, два ОУ (код HRA) типа AD8065 c FET входами до 145 МГц при единичном усилении, мультиплексоры 74НС4051D переключают пределы усиления.

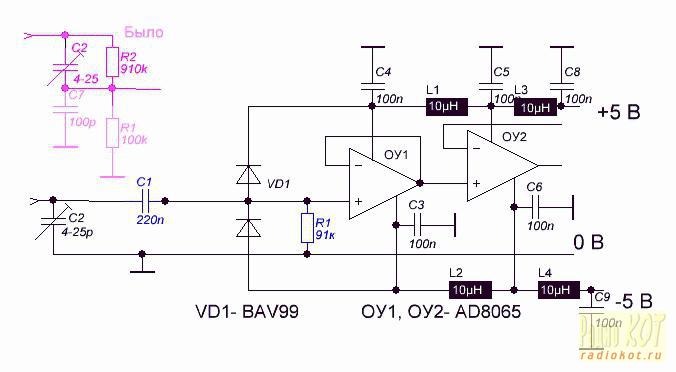

Схема переделки входной части довольно проста: убираем на внутреннем делителе первый резистор 909к и конденсатор, подстроечный конденсатор я оставил, но подключил со входа на корпус, примерно сохранив импеданс по вх. ёмкости, резистор 100к можно оставить и включить параллельно 1М чтобы получить 91к. Работать осторожно- детали приклеены и легко рвётся дорожка платы, более того ОУ имеет ультравысокое входное сопротивление 1000 ГОм и наводки сети 220 В могут вывести его из строя если не принять мер, кроме заземления паяльника, сохранения цепочки на корпус хотя бы через 100к с затвора (можно временно- дорожки могут порваться). В разрыв дорожки между входом (контакт снятого резистора 909к) и резистором 91к ставим керамический конденсатор не менее 0,22мкф, напряжением не менее 100 В. Я ставил резисторы МЛТ-0,125, но выбор за вами.

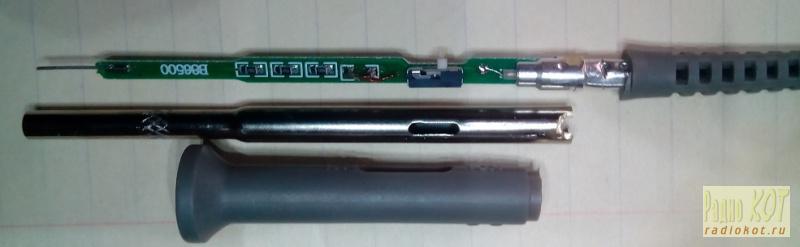

Теперь переделываем один щуп. Порядок его разборки описан в теме» Ремонт щупов осцилографа Rigol DS1102″ нашего сайта, скажу только что надо по кругу обрезать изоляцию перед изгибом на кабель и надфилем спилить с двух сторон запресовки ближе к ручке (ближе к кабелю запрессован кабель) и все части вытаскиваются. Теперь надо удалить конденсатор щупа совсем, припаивал конденсатор из скрутки проводов, но оказался лишним при компенсации меандра настройкой щупа.

Вот и все переделки. Получили: 1) вх. емкость щупа примерно 2 пф и уже внешний делитель на 100, 2) чувствительность на х1 увеличилась с 20 мВ до 2 мВ в 10 раз, 3) вход СН-2 стал изолированным через конденсатор более 0,22мкф.

Понятно, что получилось для каждого канала подойдёт только свой щуп. При измерении этим каналом на осцилографе или х1 имеем высокую чувствительность и надо показания делить на 10, или уже переключаем щуп на х10 и на осциллографе также ставим х10 чтобы не делить на 10, а видеть реальные результат (хотя фактически делитель на 100 работает). Этот канал на х1 до 0,5 В, на х10 также лишь до 50 В (без учёта начала искажений формы-ограничения, с учетом- немного меньше).

Oscill Support Forum

You are not logged in.

Pages: 1

  • Index
  • » Разное
  • » oscill vs hantek 6022e

#1 2013-03-26 09:40:15

  • Posts: 7
    View Profile
  • List All Posts
  • Reputation: 0

oscill vs hantek 6022e

Купил просто так hantek 6022e, парни, какое же это *авно по сравнению с oscill, больше всего длинные развертки отвращают. На 5mS/dev частота обновления осциллограммы примерно 3 раза в сек, смотреть противно.

Last edited by CAIIIA (2013-03-26 09:58:02)

#2 2013-03-26 09:41:16

  • Posts: 7
    View Profile
  • List All Posts
  • Reputation: 0

Re: oscill vs hantek 6022e

интересно а можно это железо к oscill прицепить? Или какое-нибудь другое ПО?

Last edited by CAIIIA (2013-03-26 09:44:32)

#3 2013-03-26 19:42:35

  • Posts: 1299
    View Profile
  • List All Posts
  • Reputation: 0

Re: oscill vs hantek 6022e

Предположу, что у этого hantek 6022be на медленной развертке мало кадров/сек поскольку кадр формируется дольше, если память больше.
Наше ПО и протокол собственной разработки. Поэтому оболочка с другими девайсами работать не будет.

#4 2013-03-29 14:17:04

  • Posts: 7
    View Profile
  • List All Posts
  • Reputation: 0

Re: oscill vs hantek 6022e


И такого Г. на «нашем» oscill-e тоже не встретил. Прошу пардона, а это переделать как-то можно?

Last edited by CAIIIA (2013-03-29 14:20:43)

#5 2013-03-29 18:51:39

  • Posts: 1299
    View Profile
  • List All Posts
  • Reputation: 0

Re: oscill vs hantek 6022e

У меня много эпитетов, но этот сайт — не совсем подходящее место для обругивания конкурентов. Есть несколько форумов (не связанных с производителями), где присутствуют квалифицированные специалисты и есть темы именно по хантекам (с многими владельцами, и даже продавцами) — например, радиокот. Или казус. Или (совсем профессиональный) электроникс.
Там будет и кому прокомментировать это ограничение в аналоговом тракте, и кому защитить китайцев.
На эти форумы можно попасть, просто введя в google название осциллографа.

#6 2017-05-06 14:53:23

  • Posts: 21
    View Profile
  • List All Posts
  • Reputation: 0

Re: oscill vs hantek 6022e

http://remont-aud.net/forum/72-70362-48 … 1493543313
в этой теме в сообщении 34 есть ссылка «как должны выглядеть сигналы с лоджика». там после того как щуп с контактной площадки убирают, изо стабилизируется. наш осцил так может?

#7 2017-05-09 11:26:37

  • Posts: 1299
    View Profile
  • List All Posts
  • Reputation: 0

Re: oscill vs hantek 6022e

Там надо регистрироваться и проходить тест. Я не буду, извините.
Oscill-ов продано более 5тыс, и на каждом форуме (См раздел отзывы) есть по нескольку пользователей, можно спросить у них.
Как только щуп убирают — во всех осциллографах (и oscill также) луч становится горизонтальной линией на уровне 0 вольт, однако при высокой чувствительности и длинной игле — могут добавиться наводки сети 50Гц и шумы, если рядом что-то мощное импульсное.

#8 2017-05-09 15:17:07

  • Posts: 21
    View Profile
  • List All Posts
  • Reputation: 0

Re: oscill vs hantek 6022e

#9 2017-05-09 21:31:00

  • Posts: 1299
    View Profile
  • List All Posts
  • Reputation: 0

Re: oscill vs hantek 6022e

Такое есть, застревает последняя осциллограмма пока не восстановится синхронизация. Несколько вариантов работы, например зафиксированное сдвигается в другую область экрана и/или выделяется другим цветом.

Псевдо-второй канал:
+ фиксация текущей осциллограммы как подложка для последующих — горячей кнопкой L
+ автоматическая фиксация осциллограммы в подложке при факте синхронизации (в Авторежиме развертки): Display-Fixation-If trigger occurs
+ фиксация осциллограммы в подложке при ручном старте новой развертки: Display-Fixation-By Start key
+ смена положения осциллограммы при фиксации в подложке: Display-Fixation-Shift by 4 div, меняет местами верхнюю и нижнюю половины экрана. Для корректной работы этой функции осциллограмму нужно получать высотой не более 4 клетки и располагать ВСЮ или выше, или ниже середины экрана. При верт.растяжке — функция заблокирована.
+ смена цвета/яркости осциллограммы при фиксации в подложке: Display-Fixation-Change Color.

Обзор USB-осциллографа Hantek DSO-6022BL с логическим анализатором и гикпорном

Добрый день!
Предлагаю вниманию уважаемой аудитории обзор осциллографа/логического анализатора Hantek6022BL.


Заинтересованных прошу под кат.

Технические характеристики

Осциллограф:

  • каналов: 2
  • полоса пропускания: 20 МГц
  • частота дискретизации: 48 Msa/s
  • объем памяти: 1Ms
  • интерфейс: USB 2.0
  • логических каналов: 16
  • пропускная способность: 10 МГц
  • объем памяти: 48Msa
  • глубина памяти: 1 Ms
  • размеры: 205 х 120 х35
  • питание: от порта USB
  • вес: 0,382 кг
Внешний вид

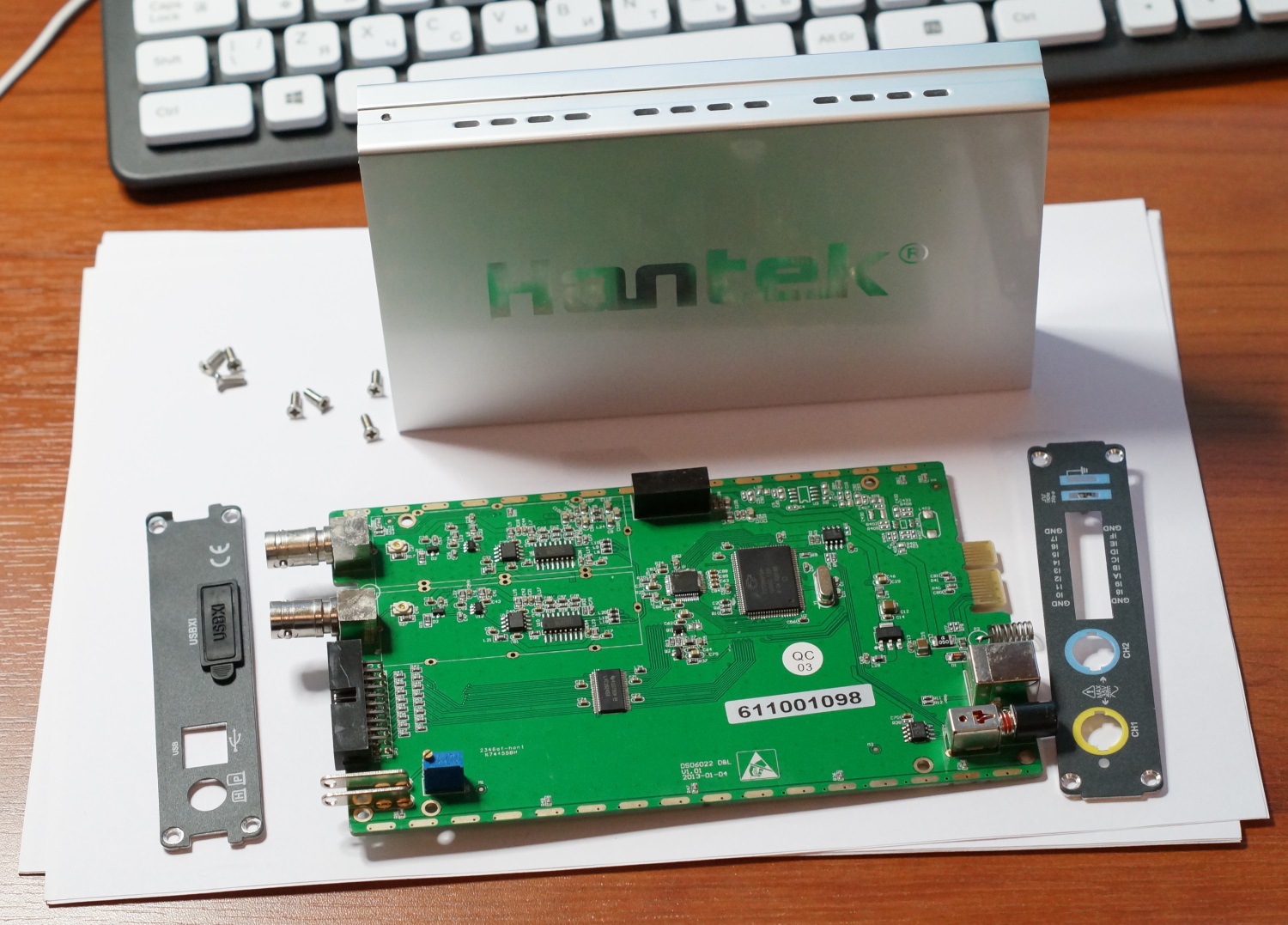

Внешний вид однозначно на 5. Блестящий и стильный алюминиевый корпус, пластиковые накладки, зеркальная надпись Hantek. Сразу видно, на дизайне здесь не экономят.

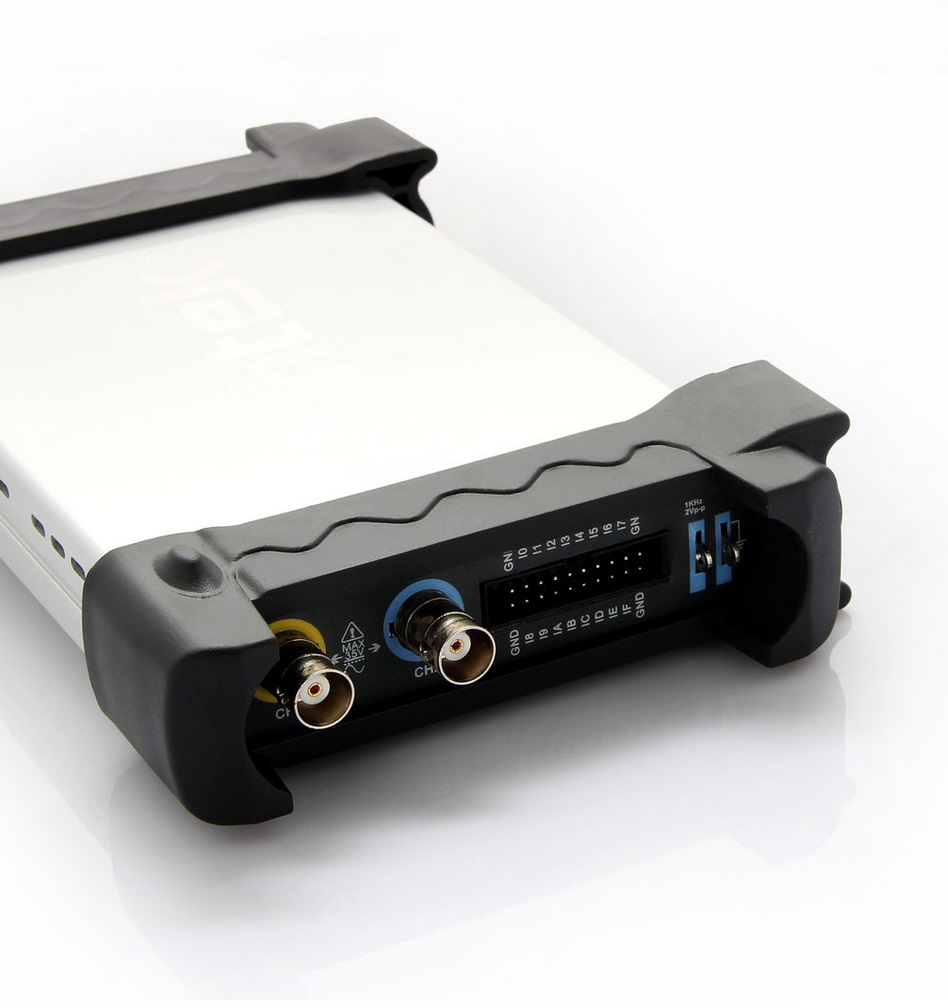

Вид спереди. Два BNC-разъема для щупов, разъем логического анализатора, контакты для калибровки. Всё предсказуемо.

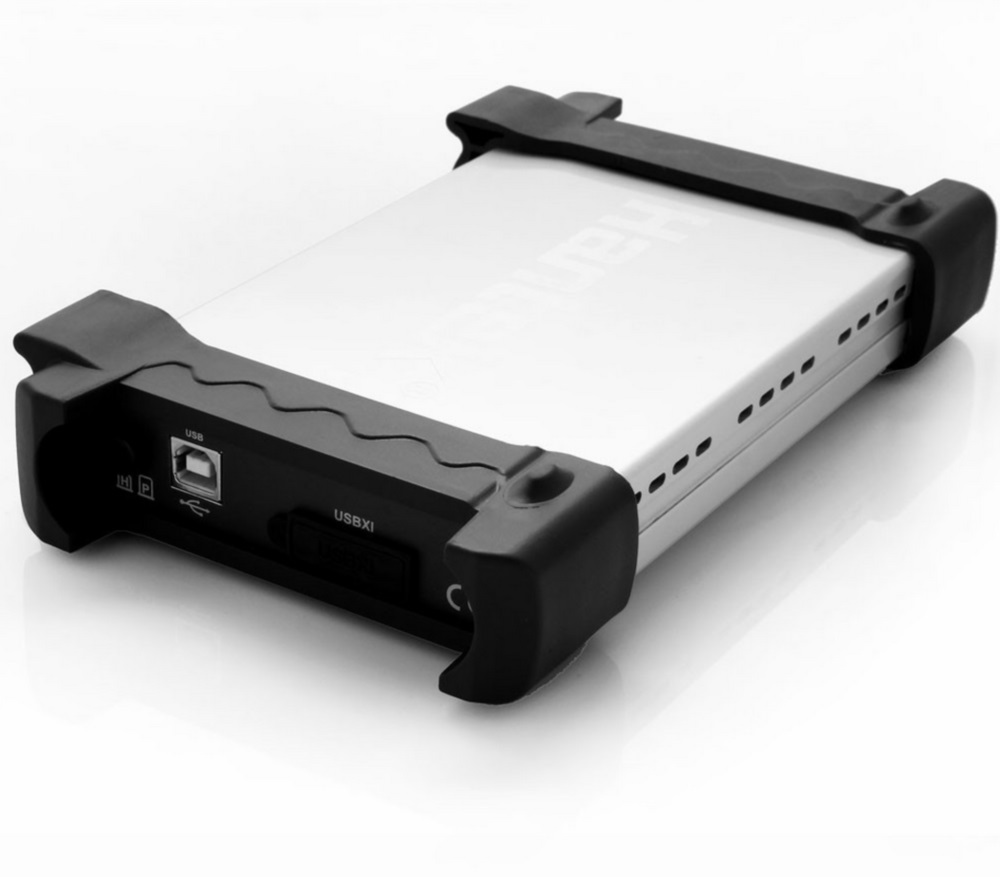

USB, загадочная кнопка и не менее загадочный лючок с надписью USBXI, под которым прячется странный разъём.

Комплектация

В комплект входит сам осциллограф, шнур USB, два шлейфа к логическому анализатору, 20 зажимов для логического анализатора, два щупа к осциллографу в комплекте с разноцветными маркировочными колечками и отвёрточками для подстройки частотной характеристики щупа. Щупы носят название PP-80, однако имеют полосу пропускания 60 МГц, а не 80, как можно было бы подумать. Причины этому кроются, как мне кажется, в свойствах сумрачного китайского гения.
Также есть диск с ПО, малополезная в наши дни вещь.

Субъективные впечатления

На первый взгляд, превосходная вещь. Компактный, легкий прибор, а очень качественном алюминиевом корпусе (как Ipad, пишет на aliexpress продавец).
Помимо перечисленных интерфейсов, на корпусе устройства имеется кнопка с фиксацией (и это не выключатель питания, как можно было бы подумать) и разъем с маркировкой USBXI, не описанный в документации, и, вероятно, предназначенный для соединения нескольких устройств между собой. Также есть контакты встроенного калибровочного генератора.
Настала пора установить ПО и включить устройство.

Начало работы

Программное обеспечение проще всего скачать с русского сайта hantek.ru, даже не требуется регистрация, в отличие от «главного» сайта hantek.com. Инструкция на английском языке, программное обеспечение тоже, хотя на сайте есть и русификации.
Итак, ПО скачано, установлено, прибор подключен к компьютеру. Подключаем щупы, подсоединяем их к контактам калибровочного генератора и запускаем программу осциллографа. Видим два сигнала прямоугольной (почти) формы. Отверточкой подстраиваем щупы так, чтобы сигналы приобрели идеальную прямоугольную форму.
После того, как прибор прогрелся в течение 20 минут (по инструкции), делаем самокалибровку. Вроде бы ничего не изменилось, но на душе стало спокойнее.

Поиграв немного ручками чувствительности каналов и времени развёртки (здесь не придумано ничего нового), перейдем к более глубокому изучению ПО.

Развёртка

Триггер имеет единственный режим запуска: Edge (по фронту), пользователь может выбрать источник (канал 1 или канал 2 и фронт, положительный или отрицательный).

Позволю себе лирическое отступление. Когда я учился в институте, некоторые преподаватели очень не любили выражения типа «передний фронт» и «задний фронт». Фронт бывает только передним, по определению, говорили они, поэтому нужно говорить просто «фронт», а то, что называют «задним фронтом», правильно называть «спадом». В глубине души я с ними согласен, но здесь я буду употреблять словосочетания «передний фронт» и «задний фронт».

Предусмотрен автозапуск, режим «Normal», и однократный запуск. Больше никаких «хитрых» режимов триггер не имеет.

Горизонтальная развёртка настраивается в пределах от 1 ns (совершенно бесполезный диапазон для данного прибора) до 3000 секунд. Есть режим отображения с горизонтальной развёрткой (x(t), y(t)) и с режим X-Y (удобен, например, для фигур Лиссажу).

Чувствительность каналов

Чувствительность каналов настраивается в пределах 200mV/дел до 5V/дел при коэффициенте щупа 1:1, и позволяет работать с щупами с делителями до 1:10000 (честно, никогда таких не видел, это должна быть очень высоковольтная штука).

Уровень срабатывания триггера и сдвиг по горизонтали можно менять просто мышкой, но значения этих величин нигде не отображаются. Момент срабатывание триггера не привязан ни к каким делениям на осциллогамме, ни к центру экрана, ни к чему вообще.

Канал «математики»

Отображается в виде третьей осциллограммы и может отображать сумму, разность, произведение и частное значений сигнала в каналах A и B, а также спектр (FFT). Для FFT можно выбрать тип окна: прямоугольное, Хэмминг, Хэннинг, Блэкман. Можно выбрать линейную или логарифмическую шкалу амплитуд.

«Ref» канал

На самом деле это не какой-то особый канал, это просто отображение на экране ранее сохранённого сигнала рядом с текущими, например, для сравнения.

Режим измерений
«Горизонтальные» измерения

Измеряется период и частота сигнала, время нарастания и спада сигнала, ширина импульса и ширина промежутка между импульсами в единицах времени и в процентах к полному периоду.

«Вертикальные» измерения

Максимальное и минимальное значение сигнала, напряжение «от пика до пика», напряжение «вершины» и «основания» импульса, среднее значение, среднеквадратичное значение, положительный и отрицательный выброс в процентах.

Режим курсорных измерений

Пожалуй, единственный режим, который в «виртуальном» осциллографе удобнее чем в «настоящем». Просто выделяем мышкой прямоугольник на экране и видим deltaT и deltaV. Курсорных режимов три: вертикальный, горизонтальный и “cross”, то есть и тот, и другой сразу. Зачем при этом нужны первые два, непонятно.

Автоустановка

«Волшебная» кнопка, которая настраивает оптимальный (по мнению программы) режим отображения.

Интерполяция

В силу дискретной природы измерений, отображаемые данные могут быть интерполированы следующим образом: «ступенчатый» режим, то есть отсутствие интерполяции, «линейный» режим и интерполяция вида sin(x)/x, которая, теоретически, должна быть наиболее точной. К сожалению, эффекта от её включения увидеть так и не удалось.

Настройки отображения

Отображение векторами или точками, отображение координатной сетки, яркость осциллогамм и сеток, ничего необычного.

Сохранение данных

Осциллограммы можно сохранять в разных форматах: txt, xls, doc и bmp. Первые три представляю собой просто значения отсчётов в текстовом виде, последний является скриншотом осциллограмм. Еще есть ref-формат, предназначенный для работы с ref-каналом.

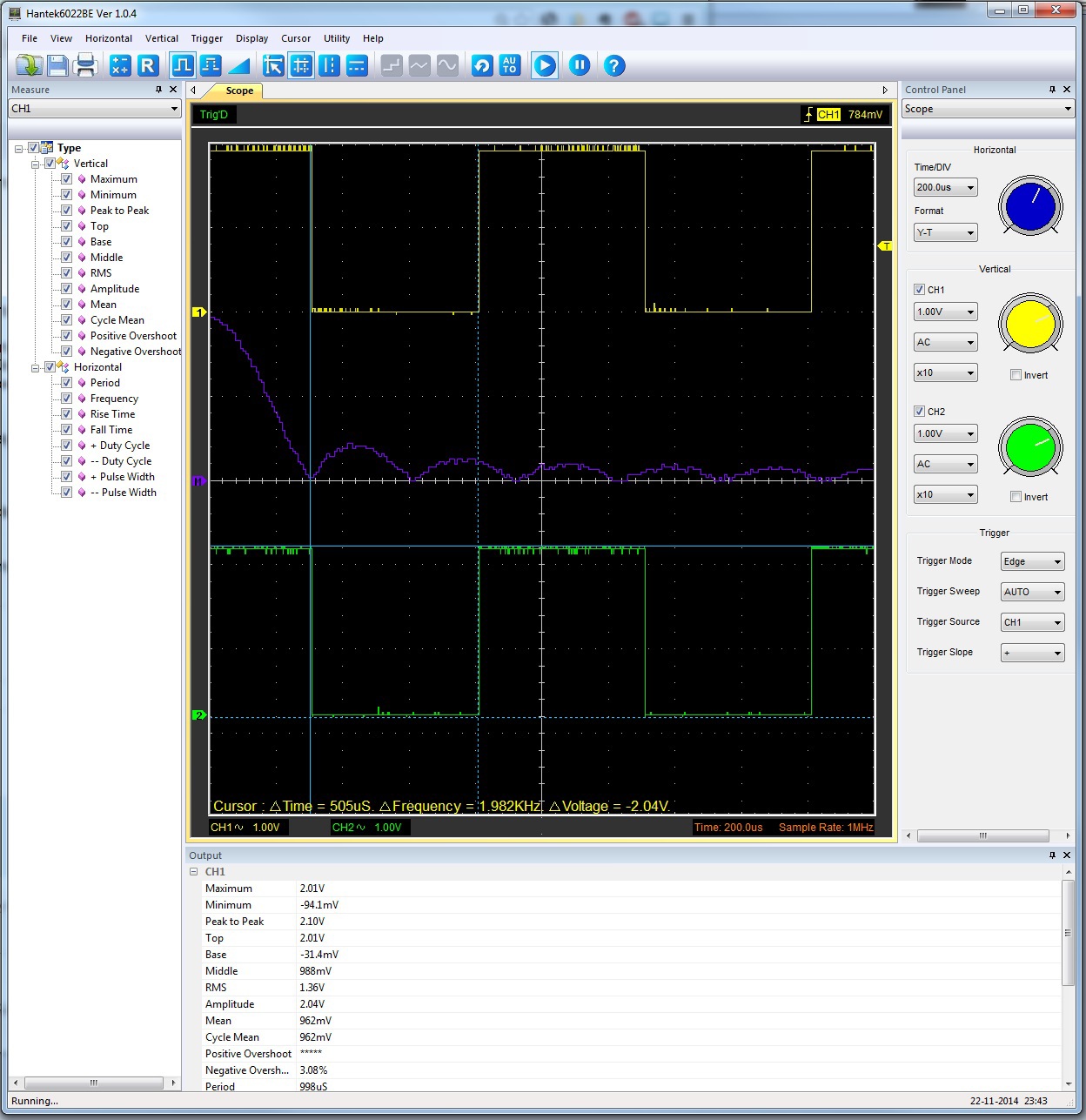

На картинке выше показан интерфейс программы с двумя сигналами по входам А и В, с каналом математики, в который выводится FFT, с курсорами и с включенным режимом измерений.

В целом, осциллограф как осциллограф, только простейшие функции, но работают нормально. Можно было сделать лучше. Оценка 4.

Логический анализатор

Логический анализатор отображается в отдельном окне.

Мы видим 16 сигналов и … всё. Никаких настроек, никаких условий запуска, ничего вообще. Запуск захвата сигналов производится вручную кнопкой. Впрочем, одна настройка есть, SampleRate можно выбрать в пределах от 100 kSa/s до 48 kSa/s. Захват сигналов происходит до заполнения памяти (1M сэмплов).


Логический анализатор никак не связан с осциллографом, не может ни запускаться от его триггера, ни запускать его триггер, не может запускаться ни по фронту какого-либо логического сигнала, ни, тем более, ни по более сложным событиям и условиям.
Интерфейс анализатора после захвата сигналов начинает безбожно тормозить.
Те, кто работал с настоящими анализаторами, заплачут горючими слезами.

В общем, за анализатор оценка 2 с плюсом (всё-таки хоть что-то работает). Может быть, есть некоторая надежда, что логический анализатор будет работать лучше в следующей версии ПО.

Альтернативное ПО

Ничего хорошего в этом плане пока нет. Есть альтернативное ПО для DSO-6022BE, но оно не заработало с этой моделью. К тому же оно практически ничем не отличается от родного, кроме небольших изменений в дизайне GUI.
Есть ПО для приборов Hantek под Linux, но оно вообще не поддерживает линейку DSO-6000.

Драйвера

Windows 7 автоматически ничего не нашла, конечно же, пришлось ей указывать папку с драйверами вручную.

Загадочная кнопка и разъём на задней панели

Насколько можно понять из руководства, эта кнопка предназначена для вызова ПО. Однако она этой функции не выполняет, и является на данный момент просто кнопкой-для-красоты. То же самое можно сказать и о разъеме USBXI. Даже если он и предназначен для объединения нескольких приборов в один, то ни кабеля, ни каких-либо следов поддержки этой функции в ПО найти не удалось.

Общая оценка

Это, конечно, игрушка. Если использование осциллографа является вашим повседневным делом, то лучше купить нормальный осциллограф, без приставки «USB». Даже недорогой осциллограф имеет гораздо больше возможностей и функций. Не говоря уже об логическом анализаторе.
Однако, если осциллограф вам нужен редко, или если у вас очень ограничен бюджет, то работать с этой моделью можно.

Производитель выложил SDK, что может открывать некие нетривиальные возможности использования прибора, например, в автоматизированных измерительных комплексах. Но SDK я пока не смотрел.

Гикпорн

Что же у него внутри?

Снимаем пластиковые накладки и отвинчиваем переднюю и заднюю крышки. Теперь можно вынуть плату.

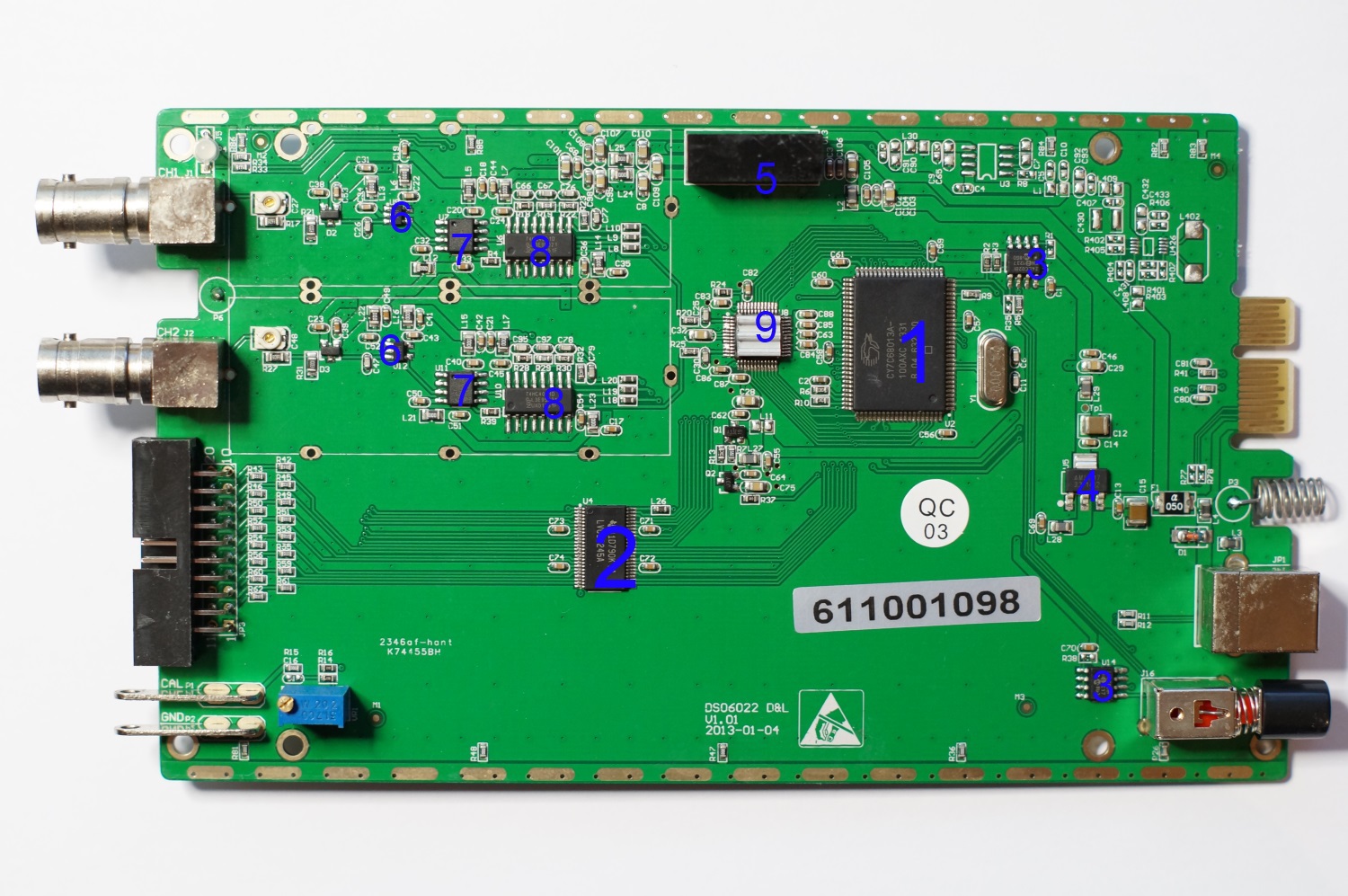

Фото платы

Что есть что на этой плате? Я обозначил цифрами все микросхемы. Давайте посмотрим, что есть что.

1. «Мозгами» является микроконтроллер Cypress cy7c68013a-100axc (http://www.cypress.com/?docID=45142). Микроконтроллер на ядре 8051 с интерфейсом High-speed USB. В принципе, понятный выбор. Высокой скорости от процессора не нужно, т. к. вся обработка происходит на стороне компьютера, но нужен быстрый USB.

2. SN74LVC16245A (http://www.ti.com/lit/ds/symlink/sn74lvc16245a.pdf) — фронтенд логического анализатора. Обычный 16-разрядный буфер.

3. 24LC02BI (http://ww1.microchip.com/downloads/en/DeviceDoc/21709J.pdf) – EEPROM на 2 kb, для хранения каких-либо настроек. Почему их две, непонятно.

5. Inout A0505S-2WR (http://pdf1.alldatasheet.com/datasheet-pdf/view/611588/MORNSUN/A0505S-2WR2.html) – преобразователь +5V в двуполярное напряжение 5V для питания аналогового фронтенда.

7. EL5166 (http://www.intersil.com/content/dam/Intersil/documents/el51/el5166-67.pdf) – широкополосный операционный усилитель фирмы Intersil (полоса при единичном усилении 1,4 ГГц).

8. 74HC4051 (http://www.nxp.com/documents/data_sheet/74HC_HCT4051.pdf) — 8-и канальный аналоговый мультиплексор/демультиплексор

9. Самая интересная микросхема, АЦП, скрыта под радиатором. Небольшой нагрев паяльником, и радиатор отклеился, а под ним оказалась AD9288 (http://www.analog.com/static/imported-files/data_sheets/AD9288.pdf) – 8-bit ADC, 2 канала по 100 MSa/s.

Всё сделано предельно просто и минималистично, но аккуратно. Даже слишком просто, я надеялся увидеть хоть какую-нибудь ПЛИС. Аналоговый фронтенд имеет большой запас по частоте, это очень хорошо. Во «взрослых» осциллографах часто используется одно и то же железо для целого модельного ряда, а полоса частот у младших моделей обрезается программно, из маркетинговых соображений. Зная необходимый танец с бубном, можно получить из младшей модели старшую, использующую возможности железа на все 100%.
Но в данном случае старшие модели из этой же линейки имеют частоту дискретизации 150 и 250 МГц, то есть, как минимум другой АЦП.

Цена на момент покупки: 3866 рублей (на aliexpress). Цена на официальном российском сайте hantek 4400 рублей, например.

Стоит ли он этих денег, решать вам. На мой взгляд, если прибор приобретается для несложных задач (поиграться с ардуиной, например), то вряд ли вы найдёте что-то дешевле со сравнимыми параметрами. А для серъёзной работы рекомендую всё же потратиться на портативный настольный осциллограф.

На этом пока всё. Просьба о замеченных неточностях и ошибках сообщать в личку.

Осциллограф-приставка Hantek 6022BE для радиолюбителя

Внимание!

Внимание! Перед тем как создавать тему на форуме, воспользуйтесь поиском! Пользователь создавший тему, которая уже была, будет немедленно забанен! Читайте правила названия тем. Пользователи создавшие тему с непонятными заголовками, к примеру: «Помогите, Схема, Резистор, Хелп и т.п.» также будут заблокированны навсегда. Пользователь создавший тему не по разделу форума будет немедленно забанен! Уважайте форум, и вас также будут уважать!

Соучастник

Группа: Cоучастник
Сообщений: 342
Пользователь №: 40844
Регистрация: 23-December 08
Место жительства: г. Донецк

Имеется советский осциллограф С1-81.
Если его продать на металлы, то можно получить 100$
За 50$ можно купить Hantek 6022BE с такими же характеристиками.

У кого какие мысли по этому поводу ?

Фанат

Группа: Cоучастник
Сообщений: 4640
Пользователь №: 103394
Регистрация: 30-October 13
Место жительства: РОССИЯ

Прежде чем задать вопрос на форуме, спроси себя, «..а Ты прочитал форум или хотя бы инструкцию на прибор. «

Документация, прошивки, рекомендации по сборке тестера полупроводников Markus Reschke и Karl-Heinz K¨ubbeler ATMega8-328, ATMega644-1284(Ocela, NickNI, Vlad465)
https://yadi.sk/d/eUc5z1yWdnVNu

Посетитель

Группа: Cоучастник
Сообщений: 263
Пользователь №: 83598
Регистрация: 13-August 11

QUOTE (slavon-x86 @ Oct 20 2016, 02:31 PM)
Имеется советский осциллограф С1-81.
Если его продать на металлы, то можно получить 100$
За 50$ можно купить Hantek 6022BE с такими же характеристиками.

С1-81 конечно осцилл примитивный и старый. Но это вполне рабочая лошадка, и работает без компьютера.
А Hantek 6022 — просто игрушка. А логический анализатор в 6022BL — полные дрова.
При цене 50 баксов Hantek можно купить как красивую игрушку, не продавая 81-й. Но пользоваться удобнее таки 81-м — это всё-таки Standalone прибор.

Вообще при переходе на цифровые осциллы получаешь жуткий дискомфорт: при всей красивости практически все приборы низкой и средней стоимости жутко тормозные, что непривычно после аналоговых приборов.

(Была очень интересная серия приборов PHILIPS Combiscope, которые работали и в аналоговом и в цифровом режимах, но ценник. )

Администратор

Группа: Admin
Сообщений: 35289
Пользователь №: 3
Регистрация: 26-January 05
Место жительства: Москва слезам не верит.

Не задавайте вопросы технического характера в личку, все-равно отправлю на форум.

Хотя бы раз в год уезжай туда, где ты еще не был!

Билль о рабах Вирджиния, 1779 г.:
«Ни один раб не должен хранить или переносить оружие, если только у него нет письменного приказа хозяина или если он не находится в присутствии хозяина».

Посетитель

Группа: Cоучастник
Сообщений: 162
Пользователь №: 66294
Регистрация: 17-May 10

Соучастник

Группа: Cоучастник
Сообщений: 1680
Пользователь №: 70096
Регистрация: 31-August 10

Присоединённое изображение (Нажмите для увеличения)

Соучастник

Группа: Cоучастник
Сообщений: 616
Пользователь №: 74308
Регистрация: 20-December 10
Место жительства: EU

Если его продать на металлы, то можно получить 100$
За 50$ можно купить Hantek 6022BE с такими же характеристиками.

Что там за металлы на 100$ ?
За 50$ можно купить тот же PHILIPS/FLUKE Combiscope плюс доставка = 100$
У Hantek одно единственное преимущество — РАЗМЕР/габариты

Фанат

Группа: Cоучастник
Сообщений: 2996
Пользователь №: 65530
Регистрация: 30-April 10
Место жительства: Toronto, Canada

Фанат

Группа: Автор
Сообщений: 3169
Пользователь №: 6533
Регистрация: 23-March 06
Место жительства: Брянск.

Фанат

Группа: Автор
Сообщений: 3169
Пользователь №: 6533
Регистрация: 23-March 06
Место жительства: Брянск.

Подписаться на тему
Уведомление на e-mail об ответах в тему, во время Вашего отсутствия на форуме.

Подписка на этот форум
Уведомление на e-mail о новых темах на форуме, во время Вашего отсутствия на форуме.

Скачать/Распечатать тему
Скачивание темы в различных форматах или просмотр версии для печати этой темы.

Кто знает, что за зверь USB осцилограф Hantek6022BE?

Собрался брать осциллограф. Присмотрел USB-осцилограф Hantek 6022BE ( из соображений экономии, благо персональный PC есть). Кто пользовался данным прибором, расскажите, пожалуйста, свои впечатления о нём?

1. Соответствует ли заявленным характеристикам?
2. Удобно ли пользоваться?
3. Стоит ли своих денег?
4. И другое по желанию, и времени?

Спасибо, всем откликнувшимся?

Универсальный программатор AVR-USB. Что за зверь?
Доброго времени суток! Может быть, задавать такой вопрос неполиткоректно, но всё-таки.

Кто что знает?
Как сделать что бы добавляло в таблицу информацию с формы.

кто что знает
Подскажите кто знает как сделать программа выглядит так на первой форме мы описываем кнопку что.

Кто знает что за глюк
Просматривал статистику сайта всё как обычно кроме одного перехода по сылки Яндекс My.

Полностью я его погонять не смог, не на чем было. Скорее захотелось поиграться с новой игрушкой, тем более, что по техническим характеристикам они почти одно и тоже. На радиокоте есть тема, как такой же 6022ве уже сплили, ткнули в фазу. Сгорел осцилл и материнка в компе )

Так и думал, что они почти одно и то же.. правда у Hantek6022BE есть преимущества — два канала, зато у осцилл» хороший софт, что наверно все же перевешивает.. читал, что софт осцилла позволяет запомнить сигнал в одном окне, затем создать второе и записать другой сигнал и сравнить их.. и т.д. Но наверное это не всегда удобно.. Также читал, что второй канал, как правило, редко используется.. но к примеру, мне надо посмотреть сразу вход и выход того же усилителя/компаратора на мк или тр-ре и чтобы по времени была синхронизация. и судя по задачам, которые стоят это придется делать довольно часто.. Если взять по цене немного выше чем осцилл» и Hantek6022BE, то серия instrustor ISDS205-220 OBS довольно очень привлекательна.. вот у Вас xtirro есть опыт и с осцилл и с хантеком, вот если бы посмотрели софт от instrustor и оценили.. было бы здорово! -)) .. Еще есть правда (как уже писал выше) «темная лошадка» -SainSmart DDS140 инфы вообще практически нет, видимо недавно выпущена (содрана..) в этом и подвох» по характеристикам ничего так, все упирается в софт..

205я модель 48Ms/s 210я 100Ms/s, 220я 200Ms/s
Модели с индексом А без DDS с индексом В с DDS, отдельно модель 205С без DDS, но с логическим анализатором.

минимум 10мв/дел, максимум на щупе 1:1 16в, 1:10 160в на щупе есть переключатель. Закрытый вход есть.

Супер! Это уже еще один плюс! .. но не будет ли как у USB.OSCILL мерит шумы на постоянке до 6В.. а дальше нет? не хотелось бы сюрпризов..

И еще вопрос, к ISDS205-220АВ надо было бы и гальваноразвязку по USB как то сделать. (хорошо бы если бы у них она была) Есть вот такой девайс USB protection /ADUM4160 http://www.otyexpress.som/item/USB-prot . 03359.html (У меня на системнике аж током бьет..) как думаете, будет с таким работать.

Насколько я понял, у 6022 нет железной синхронизации. Т.е. он постоянно заполняет буфер и отправляет его на комп. И если сигнал однократный, то он может оказаться в любом месте буфера.
Буфер может простираться далеко за пределы экрана. Перемещать его в таком виде неудобно. Я хотел сжать буфер, быстро переместить его так, чтобы захваченный сигнал оказался в центре экрана, а потом растянуть. Но не тут то было 🙂 Сжатый буфер перемещается медленнее во столько раз, во сколько сжат. Т.е. движений мышью надо проделать столько же, сколько и для несжатого буфера. А это могут быть десятки проводок курсора от одного края монитора до другого. Слишком сильно сжатый буфер не перемещается.
Почти такая же ситуация возникает, если буфер надо растянуть, а потом скроллить.

На мой взгляд, эти два косяка очень легко исправить, а ведь они срезают функциональность устройства процентов на 50-75. Плюс добавить софтовую синхронизацию, предпросмотр буфера в небольшом окошке и скоростной скролл движком прокрутки.
Неплохо бы еще, чтобы курсоры были привязаны к буферу, а не к экрану.

Хорошо, что создатели сего чуда не пожадничали и дали пользователю возможность самому написать софт для работы с данным осциллографом 🙂 В принципе, простенькую программу, имеющую базовый функционал и лишенную указанных недостатков, можно написать довольно быстро.

PS: а что за меню Acquire? Мне не удалось его найти.

Цифровой USB-осциллограф Hantek 6022BE: обзор, характеристики и отзывы

Hantek 6022BE — USB-осциллограф, предназначенный для эксплуатации в полевых условиях. Прибор отлично работает с замедленными сигналами, для которых неважна высокая точность. Выпуском осциллографа Hantek 6022BE занимается китайская компания Hantek, специализирующаяся на производстве цифрового оборудования.

Приборы такого типа применяются в условиях отсутствия возможности подключения к стационарной сети и прекрасно улавливают замедленные сигналы, приём которых не требует повышенной точности фиксации.

Дизайн

Корпус осциллографа выполнен из серебристого алюминия, перемежаемого пластиковыми накладками и зеркальной надписью Hantek. На передней панели располагаются разъёмы для щупов и логического анализатора и контакты для калибровки: весьма предсказуемый внешний вид.

Корпус Hantek 6022BE оснащён кнопкой, разъёмом USB и небольшим люком с надписью USBXI, за которым скрыт дополнительный разъём.

Комплект поставки

Комплектация прибора стандартная: осциллограф, кабель USB, шлейфы для логического анализатора и 20 зажимов для него же, два щупа к осциллографу, маркировочные кольца разных цветов и отвёртки для корректировки частотной характеристики, инструкция к Hantek 6022BE. Несмотря на то, что в наименовании щупов — РР-80 — указана цифра 80, их полоса пропускания — всего 60 МГц. В комплекте также поставляется диск с программным обеспечением.

Эксплуатация

Несмотря на то, что программное обеспечение для Hantek 6022BE поставляется на носителе в комплекте, его можно скачать отдельно с официального ресурса компании-производителя. И софт, и инструкция по эксплуатации — на английском языке, однако на сайте имеются и русскоязычные версии.

После подключения осциллографа к компьютеру к самому прибору и контактам калибровочного генератора подсоединяются щупы. После запуска программы на монитор выводятся два сигнала прямоугольной формы, которая настраивается до идеального прямоугольника при помощи идущей в комплекте отвёртки.

Перед самокалибровкой Hantek 6022BE должен прогреться в течение 20 минут, что указано в инструкции по эксплуатации. Только после этого можно запускать калибровку устройства.

Развёртка

Режим запуска триггера только один — Edge, в котором пользователь может выбрать источник сигнала: канал 1, канал 2 или положительный/отрицательный фронт.

Функционал осциллографа предусматривает автоматический запуск, однократный запуск и работу в режиме Normal. Никаких других режимов работы триггер не имеет.

Чувствительность каналов

При коэффициенте щупа 1:1 чувствительность каналов может варьироваться в диапазоне от 200 mV/дел до 5 V/дел. Столь широкий разброс позволяет использовать щупы с делителями до 1:10 000.

Сдвиг по горизонтали и уровни срабатывания триггера могут корректироваться движением мышки, однако значения обеих величин в программе не отображаются: момент срабатывания триггера не привязан ни к одним данным, выводимым на экран.

Математический канал

Отображает разность, сумму, частное и произведение сигналов в обоих каналах и спектр FFT. Представлен в виде третьей осциллограммы. Для FFT может настраиваться тип окна. Так же выбирается шкала амплитуд — логарифмическая либо линейная.

Измерения

В горизонтальные измерения входят измерения частоты и периода сигнала, времени, за которое сигнал нарастает и спадает, ширины импульса и промежутка между импульсами в процентах ко всему периоду и во временных значениях.

Вертикальные — измерение минимального и максимального уровня сигнала, пикового напряжения, напряжения «основания» и «вершины» импульса, отрицательного и положительного выброса, среднего и среднеквадратичного значения.

Курсорные измерения — единственный режим, работа в котором на виртуальном осциллографе Hantek 6022BE значительно проще, чем на реальном. На экране выделяется необходимая область, после чего появляются deltaV и deltaT. Всего предусмотрено три курсорных режима: горизонтальный, вертикальный и cross, являющийся объединением первых двух.

Интерполяция

Отображаемые осциллографом данные в силу своей дискретной природы могут интерполироваться разными способами: в линейном режиме, в ступенчатом режиме при отсутствии интерполяции и в интерполяции вида sin (x)/x, которая является наиболее точной в теории. На практике, однако, особого эффекта от её использования замечено не было.

Сохранение информации

Сохранение снятых осциллограмм осуществляется в нескольких форматах: xls, doc, bmp и txt. В формате bmp сохраняется скриншот осциллограмм, в то время как остальные три представляют собой только текстовое отображение измерений. Для работы с ref-каналом используется отдельный формат ref.

Логический анализатор

Данные с анализатора отображаются в отдельном окне программы.

Софт не предусматривает для логического анализатора никаких настроек: на экран выводятся только сигналы в количестве 16 штук. Захват сигналов запускается вручную нажатием кнопки. Единственная имеющаяся у Hantek DSO 6022BE настройка — Samplerate, варьирующаяся от 100 kSa/s до 48 kSa/s. Сигналы захватываются до тех пор, пока не будет заполнена вся память устройства.

Логический анализатор не связан с самим осциллографом и работает полностью автономно. Судя по отзывам о Hantek 6022BE, недостатком анализатора является сильное торможение его работы после начала захвата сигналов.

Альтернативное программное обеспечение

Для Hantek DSO 6022BE имеется отдельное программное обеспечение, однако оно не работает со стандартной моделью осциллографа. Единственным его отличием от родного является изменение дизайна GUI.

Разъёмы и кнопка на задней панели

Сзади осциллографа располагается клавиша, которая, как указано в инструкции, вызывает программное обеспечение. Несмотря на это, своей функции она не выполняет и является разве что украшением. Разъём USBXI также не выполняет своей задачи: изначально он предназначался для объединения нескольких приборов, однако в комплекте к осциллографу не идёт ни кабель, ни какие-либо другие аксессуары.

Преимущества цифрового оборудования

Аналоговые приборы обладают следующими достоинствами:

  • АЦП работает практически бесшумно, не превышая допустимые значения.
  • Форма сигнала передаётся с высокой точностью.

Преимущества осциллографа Hantek

  • Малый вес, благодаря чему портативный прибор можно легко транспортировать.
  • Компактные габариты.
  • Функция измерения одиночных сигналов, что очень удобно в работе.
  • Интуитивно понятный и удобный интерфейс.
  • Цветной дисплей.
  • Все исследуемые данные и сведения о захваченных сигналах сохраняются в памяти осциллографа.
  • Возможность распечатки сохранённых данных.
  • Возможность создания AC-входа Hantek 6022BE своими руками.
  • Высокая скорость обработки данных.
  • Можно устанавливать цифровые фильтры.

Стоимость осциллографа

Цена прибора на официальном русскоязычном сайте производителя составляет 4400 рублей. В специализированных магазинах стоимость начинается от 3800 рублей.

Итоги

Прибор Hantek 6022BE является весьма неплохим осциллографом, функционал которого позволяет раскуривать цифровые сигналы. Осуществляется это посредством настроек триггера по источнику, уровню и фронту, то есть по одному из имеющихся каналов.

Триггер может работать в автоматическом режиме (в нём осциллограф сильно напоминает старый аналоговый по принципу работы), нормальном режиме (обновление экрана и сведений осуществляется только в случае, если все условия срабатывания триггера соблюдаются) и одиночном режиме (экран обновляется один раз, для продолжения необходимо нажать на клавишу Start и вывести прибор из ожидания).

Нормальный и одиночный режимы работы позволяют легко зафиксировать необходимые данные и тщательно их изучать впоследствии по разным шинам, к примеру по USART.

Среди дополнительных функций отдельно можно выделить возможность проведения измерений непосредственно на экране — на остановленной осциллограмме можно выделять отдельные точки курсором и фиксировать период, амплитуду и прочие параметры записанного сигнала.

Осциллограф Hantek 6022BE можно использовать для работы с неспешными цифровыми сигналами до 100 МГц — шинами данных, микроконтроллерами и прочими устройствами. Изучение аналоговых сигналов ему даётся сложнее, поскольку во всей красе проявляются цифровые шумы.

Осциллограф Hantek DSO-6022BE

Осциллограф Hantek 6022BE предназначен для использования в прикладной радиотехнике и лабораторных исследованиях высокой точности. Имеет 2 канала с частотой дискретизации 48 Мгц в одноканальном режиме. Максимальный диапазон входящего сигнала без делителя от -4.5 до +4.5 вольта. Сопротивление: 1 МОм, 25 пФ. Режим развязки DC. Защита входа Диод. ОС: XP , VISTA, 7. Возможность подключения нескольких устройств к одному компьютеру. Сохранение сигнала в форматы txt / jpg / bmp, MS excel / word file. Прибор имеет триггеры со следующим режимом: авто, нормальный, одиночный. Типы триггера: по растущему и спадающему фронту, видео, длительность импульса. Источник триггера: каналы 1- 4. Размер буфера равен 1нс-2мкс — 1К; 5мкс-2мс — 128К; 5мс-20мс — 512К; 50мс-5000с — 1М. Полоса пропускания составляет 20 МГц. Интерфейс USB 2.0 не требует внешнего питания. Диапазоны времени: 1 нс/деление – 5000 с/деление. Вертикальное разрешение составляет 8 бит.

  • Интерфейс USB 2.0, не требует внешнего питания.
  • Подходит для использования с портативными компьютерами. Аллюминиевый корпус.
  • Размер (мм): 205(длина) x 120(ширина) x 35(высота). Может быть расположен как горизонтальн, так и вертикально. Занимает минимум площади стола.
  • ОС: Windows XP, VISTA, 7, 10
  • Сохранение сигнала в следующие форматы: текстовый, jpg/bmp, MS excel/word file.
  • К одному компьютеру можно подключать несколько устройств

Внимание! При измерении напряжения правильно выставляйте аттенюатор на щупе! Слишком большое измеряемое напряжение выведет из строя прибор, и подвергнет угрозе вас и подключенный компьютер. Не измеряйте напряжение более 35В в режиме щупа 1Х!

  • Количество каналов 2
  • Полоса частот 20 МГц
  • Вертикальное разрешение 8 бит
  • Сопротивление 1 мОм
  • Устройство — 1 шт .
  • Кабель USB — 1 шт.
  • Щупы — 2 шт.
  • Программное обеспечение на CD

Написать отзыв (+15 бонусов зарегистрированным клиентам)

Ваш отзыв: Внимание: HTML не поддерживается! Используйте обычный текст.
—>

Читать еще:  Особенности применения латуни для пайки
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
