Современные люксметры — надежный контроль освещенности в любых условиях

Принцип работы люксметра

Люксметр – специализированный измерительный прибор, позволяющий измерить освещённость направленного и рассеянного светового потока. Данное устройство находит применение в разнообразных сферах деятельности и предназначено для решения широкого спектра задач.

Сферы применения

  • при аттестации рабочих мест;
  • в работе промышленных предприятий – службы главного энергетика, службы охраны труда;
  • при проверке образовательных учреждений;
  • в научно-исследовательских центрах;
  • в архивах, библиотеках, музеях, на выставках – для обеспечения сохранности экспонатов, документов и книг;
  • на предприятиях связи и транспорта;
  • в центрах стандартизации и метрологии;
  • в центрах санитарно-эпидемиологического надзора;
  • в лечебно-профилактических учреждениях;
  • на объектах сельского хозяйства.

Люксметром измеряют уровень освещенности как внутри помещений, так и снаружи. В зависимости от области эксплуатации и цели исследования, специалисты задействуют разнообразные виды оборудования.

Виды люксметров

Чтобы измерить направление и рассеяность светового потока, могут применяться разнообразные типы люксметров. Измерители освещенности имеют несколько вариантов конструктивного исполнения:

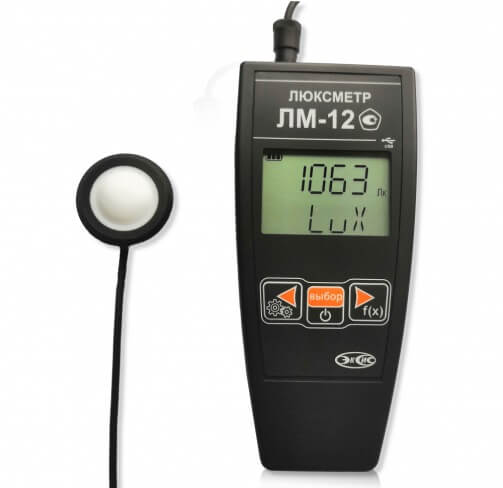

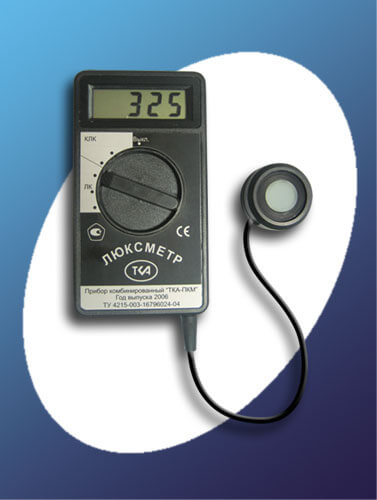

  • приборы с выносным датчиком – датчик с чувствительным элементом и блок измерения соединяются между собой гибким проводом, такое устройство позволяет производить замеры в труднодоступных местах и различных контрольных точках;

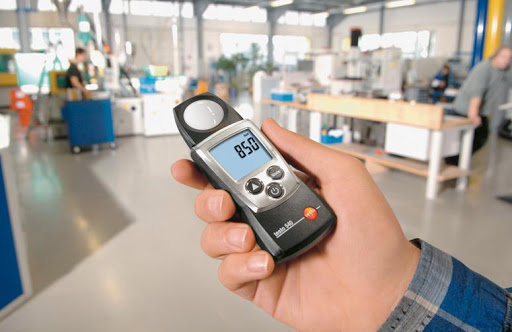

  • моноблок – компактные приборы, в которых и измерительный блок, и датчик выполнены в едином корпусе.

Люксметры – современные измерительные приборы, оснащенные цифровым дисплеем, на котором выводятся полученные результаты измерений. Обладают большой точностью измерений.

Принцип работы

Принцип действия люксметра основывается на преобразовании светового потока в электрический ток. Процедура измерения уровня освещенности проходит в несколько этапов:

  • световой поток попадает на фотоэлемент прибора, это вызывает активизацию электронов, в результате которой световая энергия преобразуется в электрическую;
  • чем интенсивнее световой поток, тем больше сила тока;
  • микропроцессор обрабатывает показания силы тока, после чего на экране прибора выводятся данные измерений в люксах.

Работа с люксметром имеет свои особенности и тонкости, которые необходимо учесть для получения достоверных и точных результатов исследования. Для исследования общей освещенности помещений, в которых имеются мощные световые потоки, с измерителем дополнительно задействуют светопоглощающие или рассеивающие насадки. Существует множество разновидностей ламп, имеющих различный световой спектр.

25 лет на рынке контрольно-измерительных приборов

российское производство КИП

собственный научно-исследовательский центр

выгодные цены от производителя

изготовление приборов под ваши уникальные задачи

Южная промзона, проезд 4922
(Озерная аллея), строение 2
г. Москва, Зеленоград

Заполняя любую форму на сайте, вы соглашаетесь с политикой конфиденциальности.

Согласие на обработку персональных данных

Для регистрации и оформления заказа на сайте www.eksis.ru (далее – Сайт), в соответствии с Федеральным законом от 27 июля 2006 года № 152-ФЗ «О персональных данных» Пользователь дает АО «ЭКСИС» (далее – Оператор), зарегистрированному по адресу 124460, город Москва, город Зеленоград, проезд 4922-й, дом 4, строение 2, пом I, ком. 25г свое согласие на обработку любой информации, размещенной на Сайте (включая, без ограничения: сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, распространение (в том числе передачу), обезличивание, блокирование, уничтожение, а также осуществление любых иных действий с персональными данными с учетом действующего законодательства РФ) и подтверждает, что давая такое согласие, Пользователь действует по своей воле и в своем интересе, а также в интересах третьих лиц.

Своим согласием Пользователь подтверждает согласие третьих лиц, информация о которых размещается на Сайте, на передачу и обработку их персональных данных и предоставляет право Оператору на осуществление любых действий в отношении персональных данных третьих лиц, которые необходимы для достижения целей обработки персональных данных, указанных в Политике обработки персональных данных.

Согласие на обработку персональных данных, загруженных на Сайт Пользователем считается полученным Оператором от Пользователя с момента выбора варианта «Зарегистрироваться», расположенного в конце формы регистрации на Сайте.

Настоящее согласие на обработку персональных данных действует до момента его отзыва Пользователем. Согласие на обработку персональных данных может быть отозвано в любое время путем направления Оператору официального запрос в порядке предусмотренным Политикой обработки персональных данных.

Оператор Системы обязуется в течение 30 (тридцати) рабочих дней с момента получения уведомления об отзыве согласия на обработку персональных данных Пользователя прекратить их обработку, уничтожить и уведомить Пользователя об уничтожении персональных данных.

Настоящее согласие распространяется исключительно на персональные данные Пользователя, размещенные на Сайте.

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ . Точную и окончательную информацию о наличии, стоимости и сроках доставки товаров Вы можете получить по телефонам 8 (800) 707-75-45, или e-mail: eksis@eksis.ru

© 2003-2020 АО «ЭКСИС» – гигрометры, термогигрометры, газоанализаторы, анемометры и другие контрольно-измерительные приборы.

Современные люксметры — надежный контроль освещенности в любых условиях

Измерение коэффициента пульсаций

Коэффициент пульсации потока света – показатель, характеризующий неравномерность светового потока. Различают пульсацию освещенности и пульсацию яркости. Обе характеристики измеряют в процентах. Допустимые уровни коэффициента пульсации регламентируются актуализированной редакцией СП 52.13330.2011 «Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95» и СанПиН 2.2.1/2.1.1.1278-03. В результате медицинских исследований, учеными установлено, что человеческой глаз воспринимает пульсации частотой до 300 Гц – они воздействуют на мозг, в результате чего происходит подавление природных биоритмов ЦНС, нарушения гормонального фона, другие отклонения в деятельности жизненно важных систем организма.

Измерять пульсацию необходимо у всех осветительных приборов и устройств, оснащенных дисплеями: ноутбуков, планшетов, смартфонов и мобильных телефонов, а так же у настольных и потолочных ламп и прочих источников света. Для измерения коэффициента пульсаций освещённости необходимо:

  • положить люксметр-пульсметр на рабочий или школьный стол, на пол или любую другую поверхность, при этом световой поток должен падать на фотодатчик;
  • если используется многофункциональное устройство, например, RADEX LUPIN, тогда достаточно перейти в режим пульсметра – нажать кнопку «P»;
  • считать результат с дисплея.

Для измерения пульсаций мониторов, экранов, светодиодных и других ламп необходимо:

  • люксметр-пульсметр поднести как можно ближе к объекту измерений при этом фотодатчик должен быть направлен в сторону измеряемого объекта;
  • если используется многофункциональное устройство, например, RADEX LUPIN, тогда достаточно повернуть фотодатчик в сторону объекта измерений и перевести люксметр в режим пульсметра – нажать кнопку «P»;
  • считать результат с дисплея.

На достоверность результатов измерений могут повлиять следующие факторы:

  • наличие дополнительных источников света;
  • перемещение пульсметра при выполнении измерений – прибор должен оставаться неподвижным;
  • прочие помехи – перемещающиеся поблизости предметы и люди, в том числе падающие листья, пролетающие птицы и насекомые и т. д..

Важно! Для точных измерения пульсации люминесцентных, светодиодных и газоразрядных ламп необходимо выждать 5 минут, пока они не выйдут на стабильный режим работы. Намного удобнее работать с пульсметром RADEX LUPIN, так как он оснащен поворотным фотоэлементом.

В соответствии с СанПиН 2.2.1/2.1.1.1278-03 предельно допустимое значение пульсаций для мастерских, санузлов и зон ожидания составляет 20 %, для офисов – 15 %, жилых комнат и спален – по 10%, детских, рабочих мест операторов ПК, кабинетов и библиотек – 5 %. Важно помнить, мы не всегда в состоянии увидеть, как мерцает лампа, но превышение допустимого уровня коэффициента пульсации негативно сказывается и на состоянии нервной системы, и на работоспособности, и на настроении.

Измерение освещенности

Освещенность – физическая величина, представляющая собой отношение светового потока, падающего на единицу площади, не зависит от направления. Единица измерения – Лк (лм/м2). Измерение освещенности люксметром позволяет проверить условия труда и быта, создать подходящие условий для растений и животных, определить характеристики видеоаппаратуры:

  • люксметр необходимо поместить горизонтально в точке измерения, если необходимо определить освещенность рабочего места – прибор надо положить на стол так, чтобы фотодатчик был направлен к источнику или источникам света;
  • при использовании люксметра RADEX LUPIN, нужно перейти в режим измерения освещенности – нажать кнопку «E»;
  • считать результат с дисплея.

Измеритель освещенности определяет количество света, попадающего на поверхность со всех источников, поэтому если необходимо узнать параметры определенного осветительного прибора, все остальные необходимо выключить.

В соответствии с САНПИН 2.2.1/2.1.1.1278-03 минимальная освещенность парт (столов для хобби), комнат для инженеров — составляет 500 Лк, комнат для групповых занятий дошкольников, поверхности компьютерных столов и в читальных залах – 400 Лк, кабинетов, библиотек и слесарных мастерских – 300 Лк.

Плохая освещенность способствует развитию близорукости и других проблем со зрением, вызывает усталость, негативно сказывается на производительности труда. Особое внимание необходимо уделять освещению учебных мест, так как во время чтения, письма или работе на компьютере при недостатке света глаза сильно перенапрягаются. Для измерения освещенности не надо приглашать профессионалов, достаточно обзавестись люксметром RADEX LUPIN. Стоит не дорого, как обычный бытовой люксметр, зато по точности измерений не уступает профессиональному измерительному оборудованию.

Измерение яркости

Яркость – интенсивность излучения света поверхностью источника света, измеряется в кандел на м2. Зависит от отражающей способности покрытия. Так, при одной и той же освещенности яркость может отличаться. Низкая или чрезмерно высокая яркость осветительных устройств и экранов может вызывать дискомфорт. В результате снижается способность к концентрации внимания, падает производительность труда.

В основном измеряют яркость мониторов, экранов и дисплеев. Определить этот параметр у осветительных приборов сложнее – из-за криволинейности поверхности затруднительно получить достоверный результат, кроме того, высокая яркость не гарантирует достаточной освещенности. Измерение этого параметра бытовым яркомером RADEX LUPIN осуществляется накладным способом:

  • перейти в режим измерения яркости – в RADEX LUPIN необходимо нажать кнопку «L»;
  • вывести на экран белый фон;
  • установить фотоэлемент как можно ближе к измеряемому монитору, дисплею или лампе, если осветительный прибор нагревается, держать его на расстоянии 1 см от поверхности;
  • считать результат.

При проведении измерений прибор следует удерживать неподвижно. С целью повышения достоверности результата необходимо определить яркость в нескольких точках лампы или экрана, после чего рассчитать усредненное значение. При работе на ПК рекомендуется, чтобы в поле зрения не находилось источников света, яркостью более 200 кд/м2.

Программное обеспечение RadexLight для люксметра RADEX LUPIN

Анализ параметров освещения намного удобнее проводить с помощью бесплатного программного обеспечения RadexLight. Для этого необходимо скачать RadexLight – софт распространяется бесплатно. Программу можно скачать со страницы описания люксметра.

  • получение информации о световом потоке;
  • построение частотного спектра пульсаций;
  • вывод параметров измерения;
  • определение коэффициента пульсации;
  • отключение фильтра 300 Гц – данная функция предусмотрена только в программе, на приборе она отсутствует.

Информация на монитор выводится в виде графиков, что позволяет получить полное представление об амплитуде, частоте и форме светового потока.

Как улучшить качество освещения?

Чаще всего отклонения в работе осветительных приборов вызваны их низким качеством. Высокая пульсация характерна для недорогих люминесцентных ламп с электромагнитной регулировкой пуска. В устройствах с электронными пускорегулирующими аппаратами уровень пульсаций ниже. Лучший способ понизить уровень пульсации – заменить лампы или светильник. Чтобы измерить мерцание светодиодной лампы и проверить качество светодиодных и других ламп, а точнее их характеристик при покупке, можно компактным люксметром RADEX LUPIN, который обеспечивает высокую точность измерений.

Для снижения пульсации дисплеев и экранов придется поэкспериментировать с настройками. Например, повышать яркость до тех пор, пока уровень пульсаций не станет нормальным. Одновременно с этим можно подстроить цветовую палитру таким образом, чтобы при взгляде на экран не возникало дискомфортных ощущений. Для повышения освещенности можно заменить лампы или помимо основного источника света использовать вспомогательные: настольные лампы или бра.

Какой люксметр лучше и как его выбрать?

Выбор люксметра начинается с постановки правильных задач, которые должен решать этот измерительный прибор.

Критерии, на которые следует ориентироваться:

• Рабочий диапазон и спектральная чувствительность. Каждый прибор способен работать только с определенным типом излучения, например, ультрафиолетовым, или же светом от неоновых ламп. Существуют универсальные приборы, где для настройки интервала измерения предусмотрен специальный переключатель. Индикатор перегрузки позволит определить превышение диапазона измерений.

• Дополнительные функции. Некоторые модели, кроме работы со световым потоком, способны измерять температуру окружающей среды, уровень шума и даже давление воздуха. Ценник на подобные варианты приборов заметно выше, однако, одно такое устройство способно заменить сразу несколько разнотипных измерителей, суммарная стоимость которых по отдельности будет еще выше.

• Размеры. Портативными устройствами, которые легко помещаются в одной руке, пользоваться гораздо удобнее.

• Экран. Его размеры напрямую влияют на удобство считывания данных. Подсветка дисплея, если она предусмотрена, позволит работать с люксметром при недостаточной освещенности.

• Питание. Преимущество следует отдать приборам с автономным источником питания, так как он позволит проводить измерения в абсолютно любых условиях, независимо от наличия бытовой сети.

• Подключение к ПК. Для профессиональных приборов подобная функция обязательна.

Если требуется проводить оперативные замеры, например, при настройке осветительных систем, достаточно иметь под рукой хороший недорогой люксметр типа моноблок.

Его ресурсов будет достаточно и для проведения инспектирования.

При необходимости провести оценивание условий труда, профессиональные модели с выносным датчиком будут более эффективными, так как они обладают более высокой точностью измерений и меньшей погрешностью.

Зачастую такие люксметры оборудованы встроенной памятью и могут хранить результаты измерений.

При покупке люксметра обязательно следует обратить внимание на его паспорт, где в полной мере указываются все особенности прибора.

Кроме того, если планируется профессиональное использование, обязательно внесение в Госреестр, что гарантирует соответствие всем заявленным техническим характеристикам.

Чем измерять параметры ЛАМП

В соответствии с ГОСТ Р 54944-2012 для измерения освещенности необходимо использовать приборы с максимальной погрешностью 10 %. Как правило этому требованию соответствуют дорогостоящие люксметры, стоимость которых настолько высока, что их не приобретают для измерения параметров света в бытовых условиях. Так было до недавнего времени, пока не появился люксметр RADEX LUPIN, с помощью которого можно определить освещенность, коэффициент пульсации и яркость. Погрешность измерений составляет 10 %.

Люксметр RADEX LUPIN оснащен профессиональным фотодатчиком, который имеет спектральную чувствительность как у человеческого глаза. Путём фильтрации датчиком УФ и ИК излучений, удается проанализировать только ту часть светового потока, которую воспринимает человеческий глаз. RADEX LUPIN можно использовать для проверки соответствия параметров света, что указаны в СанПиН и других нормативных документах РФ.

10 лучших люксметров

В рейтинг попали лучшие люксметры из разных ценовых категорий. Но все они — являются самыми точными, функциональными и надежными в своем сегменте.

Какой люксметр лучше купить

Одними из основных показателей работы любого люксметра являются спектральная чувствительность и диапазон измерений. Необходимые параметры зависят от типа освещения, уровень которого предстоит определять.

Универсальные модели оснащены переключателями режимов тестирования. Для комфортного использования в офисе или учебной аудитории будет достаточно диапазона измерений до 10000 люкс.

Стоит обратить внимание на тип питания. Работа с устройством в помещении небольшой площади не потребует активного перемещения. Это позволит использовать люксметр, питающийся от электрической сети. В иных случаях лучше приобрести портативную модель, работающую от батареек или аккумулятора.

Читать еще:  Какой мотобур выбрать: советы специалистов

Важным критерием при выборе устройства является допустимая погрешность. Она напрямую влияет на точность производимых измерений. При необходимости корректного определения уровня освещенности в помещении следует искать люксметр с погрешностью не более 3%.

Большое влияние на работу подобных приборов оказывают конструктивные особенности. Различают модели с выносными датчиками и моноблоки.

Первый тип люксметров будет полезен при произведении замеров в труднодоступных местах. Моноблоки подходят для более оперативной работы и отличаются точностью показаний.

Современные люксметры предлагают широкие возможности для анализа полученных замеров: функции расчета коэффициента пульсации, сравнения показаний, фиксация текущего замера и пр.

Лучшие недорогие люксметры

Модели подобного типа стоят не более 5000 рублей. Они обладают небольшим объемом памяти и могут выдавать заметную погрешность измерений. Бюджетные люксметры применяются для приблизительной оценки уровня освещенности.

Люксметры. Виды и работа. Измерения и как выбрать. Особенности

Приборы, которыми измеряют освещенность помещений, называются люксметры. Они используются для проверки соблюдения норм освещенности помещений, рабочих мест при проведении оценки условий труда, при проведении различных исследований.

Приборы современного уровня обладают повышенной точностью измерений, большим набором опций, компактными размерами. Их принцип действия основан на инновационных технологиях научного прогресса. Дизайн и функциональность таких приборов постоянно совершенствуются.

Нередко люксметр производят в виде универсального прибора. Они могут измерять коэффициент пульсации света, его яркость. При помощи люксметра точно и быстро можно определить освещенность комнаты, для того, чтобы принять меры к оптимизации освещения помещения. Недостаточная освещенность способствует ухудшению самочувствия, снижению остроты зрения, а также производительности труда.

На освещенность помещения влияют следующие факторы:
  • Способность отражения света окружающей обстановки.
  • Удаленность до источника.
  • Световой поток источника.
  • Число источников света.
Устройство и работа

Любой люксметр содержит в своей конструкции основной компонент – фотоэлемент. Это датчик, выполненный на основе полупроводникового элемента. В нем световые кванты (фотоны) осуществляют передачу световой энергии электронам. В итоге образуется электрический ток.

Сила этого тока напрямую зависит от интенсивности освещенности в месте измерения и расположения фотодатчика.

Другим важным составляющим элементом люксметра является индикатор, который может быть как цифровым, так и аналоговым в виде стрелки со шкалой. В механических люксметрах электрический ток воздействует на стрелку индикатора и приводит ее во вращение.

Цифровые приборы преобразуют аналоговый сигнал электронным конвертером, с последующим выводом результата на дисплей. Узлы преобразователя и фотоприемника изготавливаются как отдельными блоками с соединением кабелем, либо в одном монолитном корпусе.

Виды и особенности
Люксметры используются внутри и снаружи помещений. По своей конструкции они отличаются по видам:
  • С выносным датчиком . Прибор подключается к датчику гибким проводом. Такое исполнение наиболее удобно применять для измерений освещенности в труднодоступных местах, где необходимо измерить показатели с различных направлений. Особенно популярно такое исполнение модели при оценке условий труда.

  • Прибор в виде моноблока . Датчик закреплен жестко на корпусе. Иногда предусматривается снятие датчика. Такая модель незаменима при быстрых оперативных измерениях. Она имеет малую массу и удобна в работе, но менее удобна в местах с трудным доступом.

По типу индикатора приборы делятся:
  • Стрелочные . Приборы с аналоговым индикатором в виде стрелки зарекомендовали себя со старых времен. Ими легко и удобно пользоваться. Шкала прибора отградуирована в люксах. Однако точность измерения стрелочных люксметров невысока.

  • Цифровые . Электронным цифровым люксметром пользоваться намного удобнее. Индикатор выдает показания в цифровом виде. Точность такого прибора значительно выше аналоговой модели.

Простые приборы способны отображать на индикаторе только освещенность, и применяются для быстрых измерений. Более дорогостоящие устройства умеют по нескольким замерам рассчитать среднее значение освещенности. Они имеют высокую эффективность при проведении оценки условий труда, так как могут отслеживать неравномерность освещенности.

Множество функций имеют приборы с встроенной внутренней памятью. Они способны выполнять передачу информации на компьютер для дальнейшей обработки, создают удобство управления информацией.

Профессиональные люксметры имеют свои особенности. Они оснащаются специальными светофильтрами, которые приближают чувствительность спектра датчика к особенностям глаза человека. Это дает возможность эффективнее измерять свойства потока света, излучаемого источниками с разными оттенками цвета. Для осуществления замеров в условиях повышенной яркости света люксметры оснащаются поглощающими фильтрами, значительно расширяющими интервал измерения этих устройств.

Правила измерений

Перед началом работы необходимо расположить люксметр или выносной датчик на измеряемую поверхность. Плоскость чувствительного фотодатчика должна располагаться параллельно освещенной поверхности измерения.

Далее снимаются результаты измерения с цифрового дисплея или шкалы стрелочного устройства, на которых будет показана освещенность в люксах.

Естественное и искусственное освещение измеряется отдельно. При этом не допускается попадание тени и влияния электромагнитного излучения на прибор, так как это создаст погрешности в результатах.

После проведения измерений рассчитывают нужные параметры, и производится оценка освещенности. Далее итоги измерений сравнивают с нормативными данными и делают вывод.

Особенности пользования приборами:
  • В аналоговом приборе перед измерением стрелка должна быть на нуле.
  • Если освещенность с насадками на фотоэлемент оказалась меньше 30 люкс, то их необходимо снять и продолжать измерения без насадок.
  • Нельзя допускать влияния света от посторонних приборов освещения.
  • Движение прибора при измерении создаст погрешность в результатах.
При приобретении люксметра необходимо учесть:
  • Функциональность прибора в зависимости от требований к поставленной задаче.
  • Интервал измерений освещенности.
  • Точность измерений.
  • Класс устройства (бытовой, профессиональный).
  • Габаритные размеры. Это влияет на удобство проведения измерений. Если прибор помещается в одной руке, то работать гораздо удобнее.
  • Вид питания прибора. При измерениях приходится передвигаться по помещению. Если предусмотрено питание от бытовой сети, то менее удобно, так как провод питания будет мешаться, возможно потребуется удлинитель). Наиболее удобны в этом плане люксметры на батарейках или аккумуляторах. Это более мобильные устройства.
  • Функция совместимости прибора с компьютером. Для профессиональных задач эта возможность является незаменимой.
  • Параметры экрана. Результаты замеров приходится постоянно считывать с дисплея. Чем больше размер экрана и крупнее символы изображения, тем удобнее и проще работать. Дополнительным преимуществом будет наличие подсветки экрана. При слабом свете без подсветки информация на экране будет плохо видна.

Если необходим прибор для быстрых оперативных замеров для настройки световых систем или выполнения инспектирования, то для этого вполне хватит люксметра в виде моноблока невысокой стоимости.

Для проведения оценки условий труда необходимо применять модели с наименьшей погрешностью, повышенным разрешением и с встроенной памятью для регистрации данных. Для таких задач наиболее эффективными оказались люксметры с выносным отдельным фотодатчиком. Они обладают повышенной точностью и практически не зависят от влияний внешней среды.

В торговой сети имеются приборы для любых целей и различной стоимости. Поэтому не составит особого труда сделать оптимальный выбор и приобретение люксметра.

Измерение освещенности люксметром от искусственных источников в светлое время суток

Проблема измерения освещенности от искусственных источников

Одна из главных проблем при измерении освещенности – это невозможность измерить люксметром освещенность и пульсации от искусственных источников света в светлое время суток. Естественная освещенность, создаваемая окнами, прозрачным световыми проемами и т.п. серьезно искажает результаты измерений. Усугубляет ситуацию тот факт, что днем световые проемы являются источником света, а в темное время суток – как правило, поглощают его, в отличие от прочих поверхности (особенно, если они светлых тонов). Таким образом, большое значение коэффициента естественной освещенности (КЕО) в помещении делает его более комфортным…. Но! Только в светлое время суток. В темное время суток такое помещение требует дополнительного искусственного освещения.
Поэтому, методики измерения освещенности и пульсаций требуют производить измерения при отсутствии естественного освещения. То есть, перед измерением освещенности помещений необходимо провести в нем плотное затемнение всех световых проемов. Если такой возможности нет, (например, здания с большой площадью остекления), то измерять освещенность разрешается проводить только в темное время суток. Отсюда возникают сразу несколько проблем:

  • невозможность проводить измерения искусственной освещенности в северных регионах с большой продолжительностью светового дня летом;
  • ограничения доступа на предприятия и организации в вечернее и ночное время;
  • необходимость работы персонала измерительной лаборатории в ночное время

Как измерить освещенность и пульсации в светлое время суток.

Измерить освещенность люксметром в светлое время суток, все-таки можно, если учитывать тот факт, что значение освещенности величина аддитивная. То есть, значения освещенности от всех источников света в точке измерения складываются:

Тогда, зная естественную (Еamb) и общую освещенность (Еsum) в точке измерения, можно вычислить искусственную освещенность (Еart) по формуле:

Пример расчета искусственной освещенности с учетом наличия естественного освещения.

Однако, измерить пульсацию освещения в светлое время суток такой способ измерения не поможет. Коэффициент пульсации освещенности рассчитывается по формуле:

Рассмотрим следующий пример. Пусть у нас имеется рабочее место (РМ), освещаемое искусственным и естественным источниками света. При этом:

  • средняя общая освещенность составляет Еsum=750лк с максимальным значением
    Еsum.max=900лк и минимальным — Еsum.min=600лк;
  • постоянная фоновая естественная освещенность через световые проемы составляет Еamb=400лк;
  • при отсутствии естественного освещения средняя искусственная освещенности от ламп составляет Еart=350лк с максимальным и минимальным значениями соответственно Еart.max=500лк и Еart.min=200лк.

Очевидно, что в светлое время суток, используя обычный люксметр, мы сможем измерить только общую освещенность Еsum (с включенными лампами) и естественную освещенность Еamb (с выключенными лампами). Зная значения Еsum и Еamb, мы можем вычислить значение искусственной освещенности Еart:

что соответствует значению освещенности от искусственных источников в отсутствии естественного освещения.
При этом, на обычном люксметре-пульсметре мы сможем получить коэффициент пульсации только для суммарной освещенности, рассчитанный по формуле:

Однако, нам нужно измерить коэффициент пульсации искусственного освещения, который составляет:

Мы видим, что обычном люксметре-пульсметре в светлое время суток мы получим заниженный коэффициент пульсации (в нашем примере получим 20% вместо реальных 43%).
Для того, чтобы получить истинное значение Кп, в формуле расчета коэффициента пульсации нужно учесть наличие естественного фона. Тогда расчет Кп будет выглядеть так:

НО! Фактически ни один люксметр-пульсметр не умеет учитывать значение естественной освещенности при измерении пульсаций и поэтому не могут применяться для их измерения в светлое время суток.

Профессиональный измеритель освещенности еЛайт01 – это единственный прибор, учитывающий при расчете коэффициента пульсации значение естественного фона освещенности. Этот режим реализован в стандартной поставке прибора и для него не нужна отдельная методика измерений освещенности.

Методика измерения освещенности и пульсаций при наличии естественного освещения.

Для люксметра-пульсметра-яркомера еЛайт01 разработана специальная методика измерения освещенности и пульсации в светлое время суток, которая также дополнительно включает в себя методику измерения коэффициента естественной освещенности (КЕО) и расчет неопределенности результатов измерений освещенности. Эта методика включена в стандартное руководство по эксплуатации прибора еЛайт01.
При выполнении измерений освещённости и пульсаций в соответствии с руководством по эксплуатации прибора комбинированного еЛайт01 (по СВМТ.424179.001 РЭ) выполняют следующие операции:

  1. включают осветительные установки не менее чем за 20 мин. до начала измерений;
  2. производят контроль напряжения в электрической сети питания осветительных установок;
  3. размещают датчик измерителя освещенности еЛайт01 в точке измерения;
  4. производят измерения уровня суммарной освещенности Ео в точке измерения;
  5. выключают осветительные установки и производят измерение уровня фоновой освещенности с целью контроля ее уровня и стабильности в течение 15 сек. Следует убедиться, что максимальный результат измерения новой освещенности отличается от его минимального значения не более чем на 10%;
  6. если уровень и стабильность фоновой освещенности удовлетворяют требованиям методики измерений, то на приборе включают режим измерения освещенности с учетом естественного фона;
  7. выжидают время, необходимое прибору для измерения фонового уровня освещенности, до появления показаний на дисплее прибора;
  8. включают осветительные установки, считывают результаты измерения освещенности и коэффициента пульсации с учетом фоновой освещенности;

В процессе измерений, выполняемых в нескольких точках, необходимо периодически – не реже чем через каждые 15 мин. контролировать стабильность уровня фонового освещения.

Режим измерения освещенности люксметром еЛайт01 с учетом естественного освещения.

В люксметре-пульсметре-яркомере еЛайт01 реализован уникальный режим измерения освещенности и пульсаций от искусственных источников света в светлое время суток. Методика измерений (СВМТ.424179.001 МИ) с учетом естественного фона содержится в Приложении Г руководства по эксплуатации. Приведем краткое описание этого режима:
1) Запуск измерения освещенности и пульсаций с учетом естественного фона осуществляется путем остановки текущего измерения нажатием на кнопку «КВАДРАТ» пульта БОИ-01.

2) Из появившегося меню управления измерением выбираем пункт «Учёт фона» и нажимаем кнопку «Ок». Перед запуском режима измерений с учётом фона необходимо оставить только источник фоновой освещённости (то есть, выключить все искусственные источники света). После запуска режима измерений с учётом фона, прибор на первом этапе, в течение 10 секунд, переходит в режим измерения и усреднения фонового значения освещённости.

После запуска режима измерения с учётом фона, в статус-баре появляется мигающий значок «ФОН», информирующий пользователя, включении данного режима.
ВНИМАНИЕ. При измерении усреднённого фонового значения освещённости категорически запрещается совершать действия, которые могут привести к искажению результата его измерения. Например:

  • менять положение ИГ,
  • включать/выключать источники света,
  • открывать/закрывать оконные и дверные проёмы,
  • перемещение предметов и людей в окрестностях точки измерения,
  • и т.п.

После окончания измерения фоновых значений освещённости, пульт БОИ-01 переходит в режим отображения уровня общей освещённости за вычетом только что измеренного значения фоновой освещённости.
Т.к. на данном этапе выключенные источники света ещё не включены, то показания освещённости равны нулю (или близки к нему).

3) Наконец необходимо включить искусственное освещение. После включения источников света, на экран БОИ-01 первой строке будет выводиться значение освещённости, полученной в результате вычитания из общего уровня освещённости уровня фоновой освещённости. Во второй строке представлено значение пульсаций включённых источников света, которое рассчитывается ПОСЛЕ(!) вычитания фоновых значений, что позволяет избежать искажения коэффициента пульсаций при использовании метода вычитания фона «вручную».

4) Выход из режима «Учёт фона» осуществляется через останов измерения нажатием клавиши «Квадрат» и выбором пункта меню «Нормальный режим».

Также, выход из режима «Учёт фона» возможен выбором другого режима работы.

ВНИМАНИЕ. Функция «Учёт фона» обеспечивает достоверность проведённых измерений ТОЛЬКО при соблюдении следующих условий:

  • измерения фона и последующей общей освещённости производятся в одной точке пространства;
  • при измерениях исключены перемещения и смена ориентации ИГ;
  • при измерении исключены колебания значений фона;
  • измерение фона и последующее измерение общей освещённости должны быть проведены в максимально возможное короткое время, чтобы минимизировать неизбежные изменения фона во времени.

Понравился материал? Поделитесь им в соцсетях:

Люксметры Testo: быстрые, надежные, высокоточные

Освещенность и светораспределение оказывают ключевое воздействие на такие факторы, как работоспособность и безопасность труда. С люксметром Testo вы обеспечите оптимальную освещенность помещения.
Типичные области применения регулярных замеров освещенности с помощью люксметра Testo следующие:

  • Измерение освещенности на рабочих местах и в общественных зданиях
  • Измерение освещенности на выставках и в музеях
  • Измерение освещенности для машин на производственных линиях
Читать еще:  Бензопила стреляет в глушитель причина

Бестселлер: testo 540

Измерение освещенности фотометром – принципы работы

Ваш идеальный люксметр – от базовых до профессиональных моделей

Люксметры с подключаемыми зондами

Люксметры со встроенными сенсорами

Зонды

Логгеры данных

Ваши преимущества с люксметром Testo

Как лидер рынка, Testo предлагает высокоточные, проверенные и испытанные люксметры для измерения освещенности.

  • Компактный дизайн: портативные люксметры прекрасно подходят для быстрых и удобных измерений.
  • Сенсоры соответствуют спектральной чувствительности человеческого глаза.
  • Удобное считывание измеренных значений благодаря функции Hold.
  • Измерение за считанные секунды: идеально для контрольных проверок в офисах или магазинах.
  • Большой четкий дисплей, на который можно вывести максимальное и минимальное значения одним нажатием кнопки.

Измерение интенсивности освещения на рабочем месте с точными сенсорами Testo

Лучшие измерения с Testo: что вам нужно знать о люксметрах

Глаза – важнейший из органов чувств человека. Больше 80 % информации мы получаем с помощью зрения. Чем темнее вокруг нас, тем сложнее нам получать информацию. Поэтому хорошая освещенность, которая позволяет нашим глазам легко воспринимать информацию, а также избегать вреда и рисков для здоровья, исключительно важна. Высокоточный люксметр Testo позволит вам быть уверенными, что условия освещенности на рабочем месте соответствуют всем стандартам и граничным значениям. Это, прежде всего, относится к таким рабочим местам, как

  • монтажные цеха
  • операционные
  • рабочие места на базе ПК
  • галереи и музеи
  • публичные библиотеки.

Для того чтобы иметь возможность точно и эффективно измерять интенсивность освещения и освещенность, люксметры должны отвечать определенным критериям:

  1. Тип сенсора: Для люксметра важен тип сенсора, потому что он должен воспринимать окружающий свет так, как это делает человеческий глаз. Глаз обладает разной чувствительностью к цветам или волнам разной длины и воспринимает желтый и зеленый лучше, чем, например, красный или синий. Сенсор должен это учитывать.
  2. Кривая V-лямбда: Люксметры, оценивающие освещенность согласно кривой V-лямбда (кривая спектральной чувствительности), подходят для всех обычных источников света.
  3. Управление: Люксметр с хорошо структурированным меню для измерений интуитивно-понятен в управлении. Этот принцип повышает эффективность и точность измерений, потому что устраняет ошибки измерений из-за случайно введенных некорректных исходных данных. Измерительные приборы Testo находятся на переднем крае подобных нововведений.
  4. Размер дисплея: Люксметры, как и любые измерительные приборы в принципе, должны иметь большой дисплей, чтобы вы могли четко и ясно видеть результаты измерений. Это помогает избежать ошибок при записи результатов, особенно, когда вы торопитесь.

Люксметр. Знакомство с прибором для измерения освещённости

Люксметр, по-видимому, — какой-то измерительный прибор. Но что за величину он контролирует, не каждый даст вразумительный ответ. Хорошо, если вспомнят об освещении в комнате или на рабочем месте. И действительно, аппарат предназначен для измерения одной из характеристик световой обстановки. Постараемся подробно осветить этот вопрос: назначение, принцип действия устройства и методы его использования.

Немного теории

В интернете наблюдается большая путаница в научно-технических терминах, касающихся области светотехники. Один и тот же прибор называют по-разному. Рассматриваемое устройство — люксметр, например, иногда выдают за измеритель светового потока, хотя это не так.

Световой поток — это характеристика осветительного элемента, и говорить об этой величине можно только относительно конкретного источника освещения (лампы накаливания, газоразрядного элемента, светодиода и т. д.). Единицей этой характеристики в системе СИ является люмен (лм). Это сила света в 1 канделу (кд) в телесном угле 1 стерадиан (ср).

Измеряют этот параметр с помощью фотометрического шара (сферического интегратора) диаметром 1 или 2 метра, либо настольными интегрирующими сферами размером от 10 см до полуметра. Все эти приборы, естественно, не для бытового применения, поскольку цена даже небольшого отечественного прибора ТКА-КК1 для контроля светодиодов составляет 35 000 рублей.

Поток света, действующий на единицу площади, выражается освещённостью. Единица этой характеристики — люкс (лк) — результат освещения поверхности в 1 м² потоком, равным 1 люмену. Понятие «освещённость» относится не к источнику освещения, а к окружающей среде. Световой поток есть величина постоянная для каждого источника, в то время как освещённость в каждой точке помещения зависит от нескольких факторов:

  • количества источников, находящихся рядом с местом измерения;
  • светового давления каждого из них;
  • расстояния до источников;
  • отражающей способности предметов обстановки.

Что такое люксметр и для чего он нужен?

«Измеряй все, поддающееся измерению, а что не поддаётся — сделай измеряемым» — этот афоризм, приписываемый Галилею, подтверждает, что освещённость тоже можно измерить. Поскольку её единицей служит люкс (по-гречески — свет), то и прибор для измерения освещённости называется люксметр (метр — измеряю). Применяется как внутри помещения, так и на открытом пространстве. В каких случаях он используется?

Установлено, что как слабый, так и чрезмерно яркий свет действует неблагоприятно на протекающие в мозгу процессы. При недостатке освещения падает работоспособность, снижается концентрация внимания, возникает сонливость. Излишне яркий свет приводит к возбуждению нервной системы. И то, и другое создаёт предпосылки для несчастного случая. Поэтому в число плановых мероприятий по охране труда на рабочих местах входит и проверка освещения рабочих мест. ГОСТ Р 55710-2013 устанавливает нормы освещённости (в люксах) помещений различного назначения. Упрощенно, в офисе согласно санитарным нормам и правилам (СНИП) освещённость должна быть от 200 до 300 лк.

Процесс фотосинтеза у растений, в результате которого вырабатываются питательные вещества из углерода воздуха, происходит под воздействием света. При этом растения по-разному реагируют на температурные условия и уровень освещённости. Практически все культурные растения и большинство овощей хорошо развиваются в условиях умеренного освещения. Другие виды требовательны к высокой температуре и освещённости. Поэтому люксметры используют для контроля и поддержания требуемой освещённости для различных культур в тепличных хозяйствах, оранжереях, ботанических садах.

Устройство и принцип работы

Основой любого люксметра является фотоэлемент — полупроводниковое устройство, в котором световые кванты передают свою энергию электронам, в результате чего возникает электрический ток. Сила тока пропорциональна величине освещённости в том месте, где находится фотоприемник.

Другим элементом люксметра служит аналоговый или цифровой индикатор. В механических устройствах электрический ток, преобразуемый гальванометром, вызывает вращательное движение стрелки указателя. В цифровых приборах аналоговый сигнал (электрический ток) с помощью оптико-электронного конвертора преобразуется в цифровой с отображением результата на жидкокристаллическом дисплее. Конструктивно оба узла (фотоприемник и преобразователь) выполняются либо в виде самостоятельных элементов, соединённых между собой проводом, либо в общем корпусе.

Моноблок лучше подходит для оперативного проведения замеров, поскольку меньше весит и удобнее в работе. Однако возникают неудобства при измерении в труднодоступных местах, с разных направлений и регистрации при этом показаний. Поэтому при проведении аттестации рабочих мест чаще всего используют приборы с вынесенным фотодатчиком. Рассмотрим некоторые из наиболее распространённых моделей.

Прибор для измерения освещенности Ю-116

Устройство ещё советской разработки Ю-116 в диапазоне от 1 до 100 000 лк. Состоит из 2-х частей: селенового фотоэлемента и стрелочного гальванометра, служащего для замера показаний. Хранится в футляре в разобранном виде, что обеспечивает надёжную защиту от повреждений. Перед работой фотоприемник соединяют с преобразователем с помощью вилки.

На шкале измерителя имеются 2 концентрические дуговые шкалы. Внутренняя проградуирована от 0 до 30 лк, наружная — от 0 до 100. На фотоэлемент одета светорассеивающая насадка, состоящая из белой полупрозрачной пластмассы и непрозрачного кольца. Обозначена она буквой «К», измерения с ней производятся в указанных выше диапазонах. Имеются ещё 3 фильтра-насадки: М, Р и Т. При установке их параллельно с базовой насадкой К диапазон измерения увеличивается соответственно: в 10, 100 и 1000 раз.

Две кнопки на панели прибора предназначены для переключения с одной шкалы на другую. Когда включена левая кнопка, измерения производятся в диапазонах: 0 – 30, 0 – 300, 0 – 3000, 0 – 30 000 (при установке соответствующих насадок). При включённой правой: 0 – 100, 0 – 1 000, 0 – 10 000, 0 – 100 000. Кроме кнопок на корпусе имеется корректор для установки стрелочного индикатора в нулевое положение.

Люксметр Ю-117 отличается от предшественника лишь большим количеством кнопок. Вместо двух клавиш переключения шкал прибор оснащён пятью кнопками переключения диапазонов, благодаря чему повышается точность измерения. Добавлены также кнопки включения прибора, контроля питания и регулятор установки на ноль. Питание обеих моделей автономное — от гальванического элемента типа «Крона» напряжением 9 В. Цена приборов у разных продавцов — от 6 до 10 тысяч рублей.

Как пользоваться люксметром?

Быстро и безопасно для фотоприемника найти нужный диапазон измерения можно, если действовать в определённой последовательности:

  1. Установите на фотоприемник насадки с максимальным светопоглощением (К и Т), включите правую кнопку, что соответствует измерению максимальной освещённости — 100 000 лк. При отсутствии реакции измерительной стрелки включите левую (до 30 000 лк).
  2. Если стрелка не шевелится, замените фильтр на более прозрачный (Р) и включайте в той же последовательности: сначала правую кнопку, затем левую.
  3. При отсутствии шевеления установите мягкий фильтр (М) и произведите аналогичные манипуляции.
  4. Если в этом случае при нажатой левой кнопке результат будет менее 5 лк, снимите базовую насадку К и заканчивайте поиск.

Чтобы отодвинуть измеряемую величину от области перекрытия двух шкал (в районе 5 – 20 делений), рекомендуется отсчёт измерения начинать с 5 делений по внутренней шкале, или с 20 по наружной. Для этой цели на шкалах отмечены точки начала отсчёта.

Помните: избыточное освещение селенового фотодатчика может повлиять на правильность измерений, поэтому соблюдайте приведённую последовательность действий.

Люксометры Testo

Один из современных измерителей освещённости, наиболее популярных в России — цифровой люксметр Testo 540 (Германия). Прибор выполнен в одном объёме, фотоэлемент интегрирован с корпусом, благодаря чему повышается удобство использования: отсутствует соединительный провод, который может за что-то зацепиться, измерения можно производить одной рукой.

Формой и габаритами девайс напоминает сотовый телефон. Для индикации показаний служит такой же дисплей, а клавиатура содержит всего 3 кнопки: включения, выбор системы измерения (СИ или американская — фут-свеча) и сохранения результатов. Диапазон измерения: 0 – 100 000 лк или 0 – 93 000 фут-свечей.

Прибор как нельзя лучше подходит для применения в повседневной жизни. С его помощью можно измерять уровень освещения в жилых комнатах, школах, детских садах, в теплицах, помещениях для хранения картофеля и так далее. Обращаться с девайсом предельно просто: нажал кнопку включения, выбора системы (треугольник) и — все. Результат высветится практически мгновенно. Для сохранения результата измерения следует нажать кнопку «mode».

Цифровой прибор Testo 545 относится к классу профессиональных устройств для измерения освещённости среды. Светоприемник выполнен отдельно от электронного блока и соединяется с ним проводником. Отличается от младшего брата большими функциональными возможностями:

  • память для хранения до 3000 результатов измерений;
  • сохранение в памяти 99 мест измерения;
  • подключение к персональному компьютеру;
  • построение объёмного графика величины освещенности в пределах помещения;
  • распечатка данных на принтере.

Этот прибор используется в процессе измерении освещенности зданий, сооружений, а также улиц, дорог и других общественных мест. Цена люксметра Testo 540 сравнима с ценой прибора Ю-116 (около 10 тысяч), а Testo 545 продается за 35 тысяч рублей.

Люксметр является одним из наиболее доступных и в то же время эффективных приборов для измерения параметров освещённости объекта. Его использование обеспечивает комфортные условия для человека, как в производственной обстановке, так и в повседневной жизни. Надеемся, что предложенная статья поможет вам сориентироваться, выбирая прибор с нужными возможностями за приемлимую цену.

Люксметр.

Иногда необходимо контролировать освещение и держать его на определенном уровне. Для этого нужен люксметр. Давайте разбираться.

Что такое люксметр?
Какой люксметр купить?
Как пользоваться люксметром?

Люксметр — это устройство, с помощью которого можно измерять уровень освещенности. Называется он так, потому что освещенность измеряется в люксах. В светлый летний день люксметр может показать целых 130 000 люкс, однако вечером, замечая лишь блики луны, прибор посчитает только 0.3 люкс.

В каждом устройстве содержится фотоэлемент — датчик, без которого нельзя было бы определить уровень освещенности. Вторым по важности компонентом является индикатор.

Результат подсчета выводится на специальный дисплей.

  • аналоговый (стрелочный).

На аппарате присутствует стрелка и шкала с обозначениями. Такой вариант редко встретишь в современном мире.

Также устройства классифицируются по своей конструкции:

  • выносной датчик;

Датчик присоединяется к люксметру гнущимся проводом. Такой тип аппарата отлично подойдет для исследования труднодоступных местностей. Обособленный датчик поможет определить уровень света с разных углов и высоты. Благодаря прочному проводу прибор можно опустить на глубину, что значительно облегчает задачу. Эта модель особенно распространена для оценивания условий труда.

Датчик, который можно снять в некоторых ситуациях, хорошо прикреплен к корпусу устройства. Модель придет на помощь, когда нужно немедленно измерить степень освещенности. Из-за небольших габаритов прибор комфортно лежит в руке, однако им неудобно пользоваться в труднодоступных местах.

Простые модели показывают только освещенность. Они полезны в быстрых расчетах. Более дорогие приборы, в свою очередь, способны вычислить среднюю освещенность по нескольким замерам. Они очень эффективны для оценивания условий труда, потому что получают точные данные, несмотря на неравномерность поступающего света.

Многие устройства имеют функцию встроенной памяти, с помощью которой можно передавать данные на персональный компьютер или другие носители. Это увеличивает комфортность дальнейшей обработки информации.

Профессиональные аппараты обладают индивидуальными особенностями:

  1. Наличие светофильтров.

Светофильтры доводят чувствительность датчика до уровня чувствительности человеческого глаза, что позволяет лучше определять свойства светового потока различных оттенков.

  1. Применение поглощающих фильтров.

Данные фильтры увеличивают интервал измерения люксметра, что довольно широко используется во время проведения замеров в условиях слишком яркого потока света.

Какой люксметр лучше использовать?

Перед походом в магазин электроники нужно определиться, какой именно прибор стоит приобрести. Ведь для одного человека подойдет определенное устройство, а для второго — совсем другое. Выбор люксметра зависит от потребностей покупателя, сферах его будущего применения и, конечно же, вида. Различные аппараты определяют разные типы освещенности.

Какие типы освещения определяет люксметр?

Часто используется для тюнинга автомобилей. Неоновая подсветка органично смотрится как снаружи машины, так и внутри, в салоне.

Светодиодные ленты широко применяются в украшении дома, преображении интерьера помещения и наружной рекламе.

  • ультрафиолетовый;

Ультрафиолетовые источники света помогают в научных исследованиях и раскрытиях уголовных дел. Например, с помощью ультрафиолетового светильника можно снять отпечатки пальцев потенциального преступника.

В жаркий день солнечный свет, который не всегда является оптимальным, заливает окрестности всего города. Для его измерения используются люксметры.

Читать еще:  Пермский завод грузоподъемного оборудования

Лампы, люстры, фонарики — это все искусственные виды света.

При частых замерах в условиях внешней среды экономичнее будет купить прибор со встроенным гигрометром, термометром и шумомером, так как покупка отдельных устройств сильно завысит окончательную стоимость. Да и один прибор удобнее держать в руках, чем несколько.

Мы уже затронули вопрос о стоимости, но давайте расширим его. Не всегда действует принцип «дороже — значит, лучше». Более дорогостоящие варианты могут быть оснащены целым перечнем функций, которые вам никогда не пригодятся. Поэтому не стоит переплачивать. Делайте выбор, учитывая свои потребности.

Также можно ознакомиться с отзывами людей, которые уже приобрели тот или иной товар, использовали его некоторое время и могут рассказать о достоинствах и недостатках, скрытых производителем.

Важно ли, чтобы люксметр был с поверкой?

Поверка выполняется для всех измерительных средств, чтобы понять соответствуют приборы метрологическим характеристикам или нет. Простыми словами, не поверенное устройство может показывать искаженные данные.

Если вы работаете в какой-либо организации, проверяющей условия труда, контролирующей уровень освещенности, тогда вы несете ответственность перед государством. Люксметры должны пройти первичную поверку при получении оборудования и периодическую — каждый раз, когда проходит определенный срок эксплуатации.

В том случае, когда люксметр нужен для собственных целей, можно купить аппарат без первичной поверки. Однако, есть угроза погрешности результатов измерений.

ТОП-3 бренда люксметров

  1. СЕМ

Компания начала свою деятельность более 25 лет назад и за это время стала одним из лучших китайских производителей. Насчитывается 90 стран и регионов, в которые поставляется продукция предприятия CEM.

  1. МЕГЕОН.

Российская торговая марка представляет около 400 моделей измерительных приборов, каждый из которых тестируется на соответствие ГОСТ. Компания имеет немало достижений, одним из которых стало награждение дипломом от Росстандарта.

  1. RADEX Производителем довольны тысячи пользователей не только из России. Ребята из Радэкса изготавливают удобные и простые приборы как для домашнего пользования, так и для профессионального назначения. Любое устройство под брендом «RADEX» соответствует заявленным характеристикам и международным стандартам качества.

Какой люксметр лучше купить?

Люксметрами пользуются и профессионалы, и любители, поэтому для каждого класса производители сделали определенные измерители. Ниже представлены качественные варианты каждого класса.

Профессиональные

  1. Testo 540.

Прибор подходит для замеров уровня света в условиях закрытого помещения. За счет внушительного диапазона измерения до 99999 люкс, выводящемся на цифровом дисплее, устройство может определять практически любую степень освещенности.

  1. Amprobe LM-100.

Люксметр американской сборки оснащен выносным датчиком и небольшими габаритами, с помощью которых эксплуатация аппарата проходит быстро и легко. Диапазон измерений начинается от 200 и заканчивается 200000 люкс.

  1. Amprobe LM-120.

Аппарат работает даже в холоде -10 и функционирует при 50 градусах тепла. LM-120 не поверен и не внесен в госреестр, однако его характеристики позволяют забыть об этой мелочи. Напряжение питания: 9 В, диапазон измерений: 200-200000 люкс.

Полупрофессиональные

  1. Radex LUPIN.

Многофункциональный прибор весит всего лишь 50 граммов, что обеспечивает легкость и комфортность эксплуатации. Также аппарат оснащен цифровым экраном с индикатором батареи и минимумом кнопок управления.

  1. СЕМ DT-1300 481639.

Параметры замеров ясно и четко отображаются на небольшом дисплее. На поверхности измерителя находится специальная рукоять, которая задает диапазон измерений (от 200 до 50 000).

  1. СЕМ DT-1308 480243.

Китайский производитель представляет многофункциональный вариант измерителя. В его способности входит фиксация текущего измеренного значения, быстрое нарастание и спад, запоминание минимального и максимального итогов измерений и многие другие функции.

  1. МЕГЕОН 21550.

Прибор удобно лежит в руке благодаря его компактным габаритам и небольшой массе. Простой интерфейс, легкое управление, дисплей с подсветкой — что еще нужно для качественного измерения света? По диапазону критерий, достигающему 200000 люксов, ничем не уступает профессиональным дорогостоящим измерителям.

  1. МЕГЕОН 21010.

Люксметр российского бренда оснащен жидкокристаллическим экраном для визуального контроля итогов измерений и выносным датчиком, который позволяет замерять освещение в любом положении, удобном пользователю.

Устройство входит в состав новой серии приборов для измерения параметров окружающей среды. Линейка изготовлена в абсолютно новом стильном дизайне и помещена в мини-корпус. DT92 можно подключить к смартфону через блютуз и переносить данные измерений.

Как проводить замеры освещенности в помещении?

  1. Располагаем прибор или выносной датчик на поверхность, на которую падает измеряемый свет. Кладем люксметр так, чтобы плоскость фотодатчика лежала параллельно измеряемой поверхности.
  2. Снимаем итоги расчета, измеряемые в люксах, с экрана или со шкалы стрелочного прибора.
  3. Рассчитываем необходимые параметры и оцениваем уровень освещенности.
  4. Сравнивая результаты замера с нормами, делаем вывод о качестве освещения.
  5. Оптимальный уровень освещения можно узнать из СНиП 23-05-95* — строительных норм и правил.

Не стоит забывать, что натуральный и искусственный свет не измеряются вместе — только по отдельности. Также для того, чтобы избежать ошибок, не проводите расчет, если на освещаемую поверхность падает тень.

Когда нужно измерять степень освещенности внутри помещений?

Уровень света измеряют перед началом пользования освещением, например, при замене проводки или отдельных светильников. Также проводить замеры необходимо, если функционал измеряемого помещения меняется: учебный класс становится подвалом. Утрирую, конечно, но суть понятна. Эти правила относятся ко всем видам помещений: участкам, отдельным рабочим местам, коридорам и так далее.

Люксметр что это? Его виды, устройство, характеристики и выбор

Для измерения уровня светового излучения и фактической освещенности окружающего пространства используют люксметр – специализированный электронный прибор.

Различают несколько видов этого измерительного устройства, каждый из которых имеет свою погрешность, чувствительность к конкретным спектральным излучениям.

Для чего нужен люксметр, его принцип работы, характеристики и особенности выбора – обо всем этом далее.

Назначение и принцип действия люксметра

Главное назначение прибора – произведение замеров уровня освещенности в требуемой точке пространства.

Там, где используется люксметр, можно без труда производить корректировку этого показателя, который зависит от:

  • количества источников света, включая искусственные и естественные;
  • светового давления каждого из источников;
  • расстояния между точкой измерения и источником света;
  • отражающей способности находящихся поблизости поверхностей.

Прибор активно применяться в следующих случаях:

  • Для контроля санитарных норм освещения жилых помещений.
  • Для измерения уровня освещения рабочих мест, что позволяет поддерживать комфортные условия труда и гигиены работников.
  • Для контроля освещенности помещений на производственных участках, в школах, библиотеках, медицинских заведениях, музеях и др.
  • Для подбора яркости ламп в оранжереях, тепличных хозяйствах, где выполняется разведение и содержание растений.
  • Для определения съемочной экспозиции при фотографировании.
  • Для настройки яркости сигнальных огней, световой рекламы.
  • В составе пульсметр-яркомеров – для измерения степени пульсации изображения мониторов и освещенности в целом, вызванной мерцанием светодиодов, люминесцентных и энергосберегающих ламп.
  • Для проверки соответствия фактической освещенности расчетному уровню при монтаже осветительных систем.

При работе прибора световой поток определенного спектра преобразовывается в электрический ток с соответствующими интенсивности первого характеристиками.

Результаты выводятся на экран устройства.

С учетом того, как работает люксметр, имеет смысл использовать модели, позволяющие выбирать рабочий режим под конкретный световой спектр.

Принцип работы устройства:

• Электроны фотоэлемента, изготовленного из полупроводника, активизируются под действием света. Чем ярче световой поток, тем активнее высвобождаются электроны.

• Пропускная способность фотоэлемента изменяется, что регистрирует электроника прибора, которая, после обработки процессором, отображается на экране.

• Измеритель освещенности в работе выдает результаты, корректность которых зависит от правильности ориентирования датчика относительно светового потока.

Устройство и характеристики

Основной элемент люксметра – полупроводниковый фотоэлемент, передающий энергию световых квантов электронам.

Образующийся электрический поток, в зависимости от типа прибора, либо преобразуется гальванометром, провоцируя движение стрелки указателя, либо трансформируется оптико-электронным конвертером в цифровой вид с последующим отображением результата на дисплее.

Иными словами, классический люксметр состоит из преобразователя и фотодатчика, которые могут быть выполнены моноблоком или раздельными модулями, соединенными проводом.

Уровень освещенности измеряется в люксах, а шкала излучения имеет диапазон от десятой части до нескольких сотен тысяч.

При этом 1 люкс соответствует освещенности в 1 люмен на площади в 1 квадратный метр.

Соответственно единица измерения люксметра – люксы, а люмены указывают на интенсивность светового потока.

Материал

Корпус портативного прибора изготавливается из долговечного и надежного пластикового материала.

Для удобства удержания некоторые модели имеют прорезиненные накладки.

В случае раздельной компоновки, фотодатчики также скрыты пластиковым корпусом.

Размеры и вес

Вес большинства портативных люксметров составляет 0,1 – 0,5 кг, в зависимости от размеров аккумуляторной батареи.

Ориентировочные размеры приборов:

  • высота: 80 – 200 мм (зависит от компоновки);
  • ширина: 50 – 80 мм.

Точность, погрешность и поверка

Государственная поверочная схема для люксметров в полной мере описана в ГОСТ 8.023-2014.

Первичная поверка внесенных в Госреестр СИ РФ приборов осуществляется после их ремонта, либо непосредственно до ввода в эксплуатацию.

Периодическая поверка в большинстве случаев выполняется раз в год.

Включает в себя проверку точности и всех погрешностей устройства.

Калибровка, кроме прочего, подразумевает спектральную коррекцию его фотодатчика.

Виды люксметров и их цена

Люксметры могут применятся по назначению как снаружи, так и внутри помещений.

Конструктивно они делятся на:

• Моноблоки – датчик закреплен непосредственно на его корпусе. Такой вариант удобен при проведении быстрых измерений, имеет меньший вес, однако, для работы в малодоступных местах непригоден. Некоторые модели имеют съемный датчик, что расширяет их функционал.

• С выносным датчиком – более удобный вариант для замеров в тех местах, куда трудно подобраться. Чувствительный датчик подключается к основному модулю гибким проводом, что позволяет без труда замерять показатели с любых направлений. Подобные люксметры предпочтительны при оценке условий труда.

В зависимости от типа индикатора приборы бывают:

• Цифровые. Результаты измерений выводятся в электронном виде на дисплей прибора. Такие люксметры удобны в эксплуатации, имеют относительно высокую точность.

• Стрелочные – аналоговый индикатор имеет стрелку и шкалу, градация которой выполнена в люксах. Точность показателей замеров, по сравнению с предыдущим вариантом, значительно ниже.

Люксметр может иметь расширенную функциональность, по своим характеристикам прибор бывает:

• Бытовой. Дешевые модели отображают исключительно освещенность, их используют для быстрых замеров, не требующих высокой точности. Более дорогостоящие варианты способны самостоятельно высчитывать среднее значение освещенности на основе нескольких замеров. В конструкции предусматривается внутренняя память, интерфейс для подключения прибора к персональному компьютеру или ноутбуку. Минимальная цена за прибор – 1500 руб.

• Профессиональный – комплектуется светофильтрами, спектральная чувствительность фотодатчика, которых практически аналогична человеческому глазу. Они позволяют эффективнее проводить замеры свойств световых потоков разнообразных цветовых оттенков. Уличные модели в дополнение оснащаются специальными поглощающими фильтрами, расширяющими измерительный интервал при ярком освещении. Погрешность измерений составляет около 1%. Стоимость профессиональных моделей начинается с отметки 10 тыс. рублей.

Зачастую профессиональные люксметры оснащаются дополнительным оборудованием, позволяющим измерять другие характеристики светового потока:

• Люксметр-яркомер. Кроме выполнения функций непосредственно люксметра, предназначен для измерения яркости светящихся объектов. Качественный прибор обойдется в 10 и более тыс. рублей.

• Люксметр-пульсметр. Этот прибор, кроме измерения освещенности, способен определять коэффициент пульсации (мерцания) компьютерных мониторов, экранов планшетов, телефонов, других устройств. Люксметры с измерением пульсаций помогут выбрать, например, лампу с наиболее безопасными для человеческого глаза показателями мерцания. Минимальная стоимость – 4,5 тыс. рублей.

• Универсальные измерительные приборы, выполняющие одновременно функции люксметра, яркомера и пульсметра. Стоимость хороших моделей с поверкой начинается от 15 тыс. рублей.

Цена люксметров сильно зависит от рабочих диапазонов.

По этой причине более качественные целевые приборы с узким измерительным диапазоном обойдутся дороже китайских аналогов “на все случаи жизни”.

В качестве альтернативы люксметру могут послужить специальные приложения, устанавливаемые на iOS или андроид.

Однако множество проводимых тестов дают одинаковые результаты: люксметр в смартфоне не способен заменить полноценный прибор, так как имеет большую погрешность, величина которой зависит от модели телефона.

Какой люксметр лучше и как его выбрать?

Выбор люксметра начинается с постановки правильных задач, которые должен решать этот измерительный прибор.

Критерии, на которые следует ориентироваться:

• Рабочий диапазон и спектральная чувствительность. Каждый прибор способен работать только с определенным типом излучения, например, ультрафиолетовым, или же светом от неоновых ламп. Существуют универсальные приборы, где для настройки интервала измерения предусмотрен специальный переключатель. Индикатор перегрузки позволит определить превышение диапазона измерений.

• Дополнительные функции. Некоторые модели, кроме работы со световым потоком, способны измерять температуру окружающей среды, уровень шума и даже давление воздуха. Ценник на подобные варианты приборов заметно выше, однако, одно такое устройство способно заменить сразу несколько разнотипных измерителей, суммарная стоимость которых по отдельности будет еще выше.

• Размеры. Портативными устройствами, которые легко помещаются в одной руке, пользоваться гораздо удобнее.

• Экран. Его размеры напрямую влияют на удобство считывания данных. Подсветка дисплея, если она предусмотрена, позволит работать с люксметром при недостаточной освещенности.

• Питание. Преимущество следует отдать приборам с автономным источником питания, так как он позволит проводить измерения в абсолютно любых условиях, независимо от наличия бытовой сети.

• Подключение к ПК. Для профессиональных приборов подобная функция обязательна.

Если требуется проводить оперативные замеры, например, при настройке осветительных систем, достаточно иметь под рукой хороший недорогой люксметр типа моноблок.

Его ресурсов будет достаточно и для проведения инспектирования.

При необходимости провести оценивание условий труда, профессиональные модели с выносным датчиком будут более эффективными, так как они обладают более высокой точностью измерений и меньшей погрешностью.

Зачастую такие люксметры оборудованы встроенной памятью и могут хранить результаты измерений.

При покупке люксметра обязательно следует обратить внимание на его паспорт, где в полной мере указываются все особенности прибора.

Кроме того, если планируется профессиональное использование, обязательно внесение в Госреестр, что гарантирует соответствие всем заявленным техническим характеристикам.

Что нужно знать о люксметрах?

При проведении измерений люксметром, важно знать о некоторых особенностях его работы:

  • Если используется аналоговое измерительное оборудования, то до начала проведения замеров стрелка должна находится на нуле.
  • Если прибор показывает освещенность менее 30 люкс, при этом используются насадки на фотоэлемент, продолжать измерения следует без них.
  • Движения прибора непосредственно в процессе замера создают дополнительную погрешность.
  • Посторонние источники света способны значительно исказить результаты замеров.

Из-за высокой стоимости профессиональных люксметров, покупать их для проведения единичных замеров нецелесообразно.

Выгоднее взять прибор в аренду на требуемое время у специализированных компаний, занимающихся продажей геодезического и контрольно-измерительного оборудования.

Модели, предоставляемые подобными фирмами, всегда имеют актуальную поверку.

Производители

Так как люксметр – технически сложный измерительный прибор, при выборе предпочтение следует отдавать проверенным производителям, среди которых:

  • MetronX;
  • Testo AG;
  • Chauvin Arnoux;
  • CEM;
  • Greenlee Textron;
  • KEW;
  • KIMO Instruments;
  • Sonel;
  • Tenmars.
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
×
×
