Центратор для труб обзор, характеристики, применение

Центратор для труб: обзор, характеристики, применение

При работах по укладке труб главная задача – получить сварной шов идеального качества. Чтобы облегчить этот процесс и повысить качество выполнения, разработаны и используются центраторы для труб. На глаз очень трудно соединить два элемента. Это устройство применяется специалистами, которые работают на прокладке магистральных и местных трубопроводов. Но центратор также будет полезен и домашним мастерам, которые сталкиваются с необходимостью сварочных работ.

Кроме своей непосредственной задачи, данные приспособления могут решать и еще одну не менее важную проблему. Так, центратор для труб способен обеспечить максимально точное соединение кромок двух элементов, не только перед сварочными работами, но и во время самого процесса. Это значительно ускоряет и упрощает работу.

Центраторы. Особенности и применение

Работу над укладкой надежного трубопровода, начинают не с качественных и профессиональных сварочных работ, как многие думают. Каким бы квалифицированным не был сварщик, без подготовительных мероприятий получить хорошие результаты невозможно. Необходимо перед сваркой отрегулировать соосность двух труб.

Диапазон размеров данных инструментов весьма обширный. Центраторы для сварки труб, в зависимости от типа и габаритных размеров, предназначены для работы с изделиями диаметром от 25 до 1600 миллиметров. Отдельные инструменты могут соединять и более внушительные конструкции. Диаметр таких изделий может достигать 2 м.

Любое приспособление для сварки труб позволяет избежать еще одной важной проблемы. За счет жесткого обхвата корпуса, устройство способно предотвратить ненужные, в процессе сварочных работ, движения элемента. Если этим пренебречь, то в будущем, даже при приложении минимальных нагрузок, шов рискует лопнуть.

Устройство, конструкция приспособления

Центратор для труб представляет собой механизм, состоящий из упорных элементов, а также компонентов, поддерживающих соединяемые детали в неподвижном состоянии. Последние зажимаются универсальной струбциной. А при помощи точной настройки и контроля уровня, настраивается их соединение.

Основные разновидности центраторов

Все механизмы, которые сегодня представлены в продаже, можно разделить на две категории. Это внутренние центраторы и наружные.

Внутренний центратор для труб, имеет обозначение «ЦВ». Представляет собой гидравлическую установку. Оборудование такого типа распирает края соединяемых труб изнутри, сдвигая среды друг к другу. Преимуществом является возможность использования инструмента для изделий разных диаметров.

Наружные

Центратор наружный для труб представляет собой зажим большого размера. Последний, посредством охвата цилиндра, прочно держит соединяемые детали в зафиксированном, соосном положении. Если сравнить наружные приспособления с внутренними, то первые более простые в установке и эксплуатации.

Звенный

Наиболее простым по устройству считается именно такой центратор. Приспособление представляет собой многогранную конструкцию с несколькими звеньями. В зависимости от размера соединяемых труб, звенья могут иметь одинаковую или разную длину. Число звеньев зависит от наружного диаметра детали.

Гидрофицированный центратор

Это модификация стандартного звенного оборудования. Отличия в том, что они затягиваются после установки на деталь не вручную, а с применением домкрата. За счет этого улучшается стыковка труб. Механизм с большим усилием обжимает цилиндр, что самым лучшим образом сказывается на качестве сварного шва. Устройство предназначено для работы с диаметрами от 720 до 1620 миллиметров.

Цепные центраторы

Эта модификация применяется для устранения эллипсности труб. Здесь предполагается применение домкрата электрического либо пневматического механизма. Эта группа цепных устройств объединяет в себе несколько видов приспособлений, которые работают за счет затягивания цепи вокруг соединяемых труб. Среди преимуществ можно выделить универсальность. Рабочие диаметры – от 90 до 1000 миллиметров.

Эксцентриковый центратор

Такие центраторы для сварки труб, используются с изделиями больших диаметров. В основе устройства лежат две дуги из стали. В отличие от звенного механизма, где элементы фиксируются при помощи специальных крюков, здесь в процессе настройки под конкретную трубу они стягиваются. Делается это при помощи регулировочной перемычки.

Особенности внутренних центраторов

Данный тип приспособлений устроен сложнее, чем наружные системы. В этом случае на стенки труб внутренний центратор воздействует изнутри.

Функционируют данные системы следующим образом: к специальным жимкам (а это рабочие органы центратора), которые располагаются в два ряда по внешнему диаметру, при помощи гидравлики передается усилие. С этой силой труба жимками распирается изнутри.

За счет этого достигается более надежная и идеально соосная фиксация изделия. Такое положение удерживается до конца сварки труб. За счет мощного гидравлического усилия, которое подается на жимки, данное оборудование отлично справляется с задачами коррекции эллипсности в сторону правильной формы.

При монтаже в трубопровод данный центратор крепится на краю одной детали. Затем вторая секция надвигается на механизм. В момент фиксаций двух труб между их торцов остается зазор, нужный для проведения процесса сварки.

Приспособление двигается внутри магистрали за счет специальной механической штанги. Чтобы вытащить механизм, который отличается большой массой, применяются специнструменты. Центратор перемещают по всему трубопроводу. Поэтому эта вспомогательная система используется для укладки больших магистралей. Сварочные работы выполняются без перерывов.

Прочие виды

Наряду с самым популярным и широко применяемым оборудованием существуют менее распространенные и специфичные устройства:

  • арочные;
  • центратор-струбцина для труб;

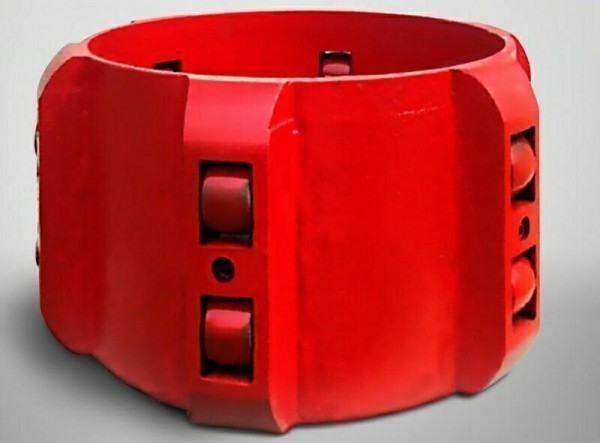

  • пружинные, которые служат для использования с обсадными трубами в скважинах;
  • механизмы для полипропиленовых изделий.

Струбционный центратор применяется для работы с небольшими трубами. Это самая популярная разновидность, подходящая для бытовых целей. Данные приспособления доступные по стоимости, имеют компактные размеры. Клещевой центратор для труб проще использовать. Струбцина может быть прямоугольной (в форме трапеции) или круглой. Нижний элемент чаще всего плоский.

Особенности выбора

Выбирают подходящее устройство по определенным параметрам. Первый их них – это диаметр. Внутренние центраторы, чаще применяются для работы с большими трубами. Наружный – наоборот, для малых деталей. Также выбор зависит от материала. Если это изделие с полиуретановым покрытием, то варить его можно, лишь с применением внутреннего оборудования.

Важный параметр – давление содержимого трубы на внутреннюю поверхность. При давлении выше 5 атмосфер, для ее установки нужны центраторы с гидрозажимом.

В заключение

Вот что представляют собой эти приспособления. С их помощью процесс прокладки трубопроводов значительно ускорится и упростится. А точность и надежность сварного шва будет на высоком уровне.

Центраторы для сварки труб

Для сварки фрагментов при монтаже трубопровода используется специализированные инструменты – центраторы для сварки труб. В данной статье приведены их устройство, классификация и особенности.

Устройство

Различные виды центраторов значительно отличаются по конструкции. Однако в любом случае ее составляют упорные и фиксирующие элементы.

К основным качествам центраторов относят:

  • надежность фиксации;
  • точность их совмещения;
  • удобство применения;
  • долговечность.

Применение

Центраторы имеют обширную сферу применения. Это обусловлено тем, что они рассчитаны на сварку труб различных типов и диаметров. Ввиду этого их применяют при сборке трубопроводов в коммунальной и нефтегазодобывающей сферах. Центраторы служат для фиксации смежных фрагментов трубопровода при сварке.

Актуальность данных инструментов определяется большой сложностью совмещения соединения фрагментов магистральных трубопроводов путем сварки, особенно большого диаметра. Это обусловлено провисанием ввиду малой жесткости соединяемых фрагментов. Этого необходимо избежать, обеспечив соосность. В противном случае значительно снизится качество соединения. Причем нужно учитывать, что соосность далеко не всегда означает параллельность.

Фиксация фрагментов обеспечивает стабильные размеры зоны сварки. К тому же, если используется центратор для сварки, с внутренней стороны стыка не формируются перепады, вызывающие турбулентность потока и повышающие сопротивление при эксплуатации трубопровода. То есть названные дефекты ухудшают гидравлические параметры, вследствие чего требуется более мощное насосное оборудование.

Точное позиционирование обеспечивает одинаковую ширину сварочного шва по окружности в отсутствии подрезов, непроваров, наплывов, что повышает прочность. К тому же благодаря этому допустимо применение механизированной сварки.

Для классифицирования центраторов используется несколько критериев:

  • технологическое назначение;
  • конструктивное исполнение;
  • количество точек фиксации;
  • сферу применения.

Под первым критерием подразумевается способ расположения инструмента. На основе этого их дифференцируют на варианты для наружного и внутреннего диаметров. Далее они рассмотрены более подробно.

Конструктивное исполнение подразумевает использование в устройстве деталей различной конфигурации и типа. Определяется назначением инструмента, в том числе конфигурацией трубопровода. Так, основная часть сегментов расположена по прямой, однако существуют и изогнутые участки.

Количество точек фиксации определяется диаметром трубопровода.

Сегменты небольшого размера фиксируют с одной стороны, а для труб от 400-600 мм используют двустороннюю фиксацию.

По сфере применения центраторы дифференцируют на бытовые и профессиональные. Модели первого типа отличаются компактными размерами, ручным приводом и невысокой стоимостью. Они рассчитаны, например, на сварку домашнего водопровода. Профессиональные варианты значительно более сложны и дороги. Они ориентированы на прокладку магистральных трубопроводов.

Наружные

Данные инструменты представлены разъемными конструкциями. Фиксация труб производится различными способами, на которых основана классификация наружных центраторов, приведенная далее. В целом, для данного типа принцип функционирования состоит в удержании с внешней стороны. Все наружные инструменты имеют маркировку, включающую буквенные символы «ЦН» и числовое значение пикового внешнего диаметра в мм.

  • Многозвенные модели представляют собой конструкции из соединенных пальцевыми шарнирами звеньев. Встречается несколько технологий их стягивания: ручное, винтовым механизмом, силовым гидроприводом. Последний вариант характеризуется наибольшим усилием и, следовательно, обеспечивает наилучшее центрирование. Данные центраторы служат для труб диаметром до 2000 мм. Для них характерны проблемы с надежностью и долговечностью, обусловленные двумя факторами. Во-первых, со временем зазоры возрастают вследствие износа. Во-вторых, возможны поломки пальцевых шарниров.
  • Арочные варианты включают 2 клеммы с откидными частями. Последние при центрировании накладываются друг на друга. Стягивание производится вручную либо гидравликой. Количество секций подбирают на основе диаметра. Такой центратор наружный проще по конструкции и надежнее моделей предыдущего типа ввиду меньшего количества деталей. К тому же он жестче. Однако такие варианты рассчитаны на трубы меньшего диаметра (до 900 мм).
  • Эксцентриковые центраторы по конструкции близки к арочным. Отличие состоит в использовании эксцентрикового зажима для прижима клемм. Он обеспечивает ускоренное центрирование, однако требует высокой квалификации ввиду возможности самопроизвольного отсоединения при недостаточной фиксации. К тому же механизм быстро утрачивает прижимное усилие ввиду износа. На основе этого их используют для труб диаметром до 400-500 мм.
  • Цепные центраторы включают в качестве основного конструктивного элемента цепь, а также стягивающий механизм. Последний имеет только ручной привод. Некоторые модели оснащены выравнивающими винтами, служащими для коррекции геометрии труб. Это наиболее мобильный и оперативный вариант центраторов. Поэтому такие инструменты применяют как при создании трубопроводов, так и при ремонте. Предельный диаметр для данных вариантов – 1400 мм.
  • Струбцинные модели состоят из струбцин и рычажного механизма. На основе конфигурации целевых конструкций встречаются дуговые и прямоугольные струбцины. Нижний элемент обычно плоский. Механизм зажима чаще всего с ручным приводом, но бывает и с гидравлическим. Это компактные центраторы для труб малого диаметра. Обычно используются в коммунальной и бытовой сферах.

Наружные центраторы любого типа предполагают использование дополнительного оборудования в виде подставок, рабочих площадок, грузозахватных приспособлений и т. д.

Внутренние

Такие инструменты, в сравнении с внешними, отличаются сложной конструкцией. Это объясняется большей сложностью обеспечения соосности внутренних диаметров вместе с внешним. Принцип функционирования основан на оказании давления на стенки изнутри. В маркировке используется буквенное обозначение «ЦВ».

Значительное отличие внутренних центраторов от наружных состоит в том, что они рассчитаны на использование как при сварке, так и при эксплуатации трубопровода.

Во втором случае они служат для устранения прогиба под воздействием просадки грунта и собственным весом. Для большинства моделей эти возможности обеспечивает гидравлический привод. Причем предусмотрено регулирование скорости движения гидрозажимов, вследствие чего в системе управления гидроприводом используются двигатели постоянного тока.

Модели с ручным приводом рассчитаны на сварку конструкций внутренним диаметром до 300 мм, а обычные рассчитаны на трубопроводы более 2000 мм.

Специализированные модели для труб малого диаметра отличаются наличием пружинного зажима. По конструкции они аналогичны наружным центраторам для бурения нефтяных и водных скважин.

Принцип работ состоит в надвигании с использованием грузозахватного механизма трубы на вторую, в торце которой размещен центратор. Далее гидравликой создает требуемое усилие прижима. После этого можно начинать сварку. При этом необходимо наличие вентилятора ввиду сильного нагрева при работах.

Центратор внутренний применяемых при сварке труб с пенополиуретановым покрытием, используемых в магистральных сетях отопления и водоснабжения. Данный материал выполняет роль изоляции и служит для размещения кабеля, контролирующего состояние трубопровода. Поверх него наносится термостойкая оболочка. Ввиду этого сварка возможна исключительно с внутренней стороны.

Достоинства и недостатки

К основным достоинствам центраторов относят:

  • повышение качества сварки за счет точного расположения и фиксации, что обеспечивает длительный эксплуатационный срок;
  • снижение трудозатрат;
  • мобильность;
  • невысокую стоимость;
  • многофункциональность, состоящую в применимости для труб разных видов и размеров.

Основным недостатком центраторов считают некоторое повышение стоимости работ. К тому же многие промышленные модели характеризуются большой массой (до сотен кг). Поэтому для их применения требуются грузоподъемные устройства. Это также усложняет и удорожает работы.

Также можно сопоставить наружный и внутренний виды.

Инструменты первого типа характеризуются следующими достоинствами:

  • небольшими габаритами и массой для большинства моделей;
  • простотой использования;
  • возможностью применения при любых условиях.

Основной недостаток состоит в отрывочном ведении работ, обусловленном необходимостью постоянного передвижения инструмента.

Основное достоинство внутренних центраторов состоит в обеспечении непрерывной сварки. Однако это большие и тяжелые инструменты сложной конструкции, требующие применения подъемного оборудования.

Модели и цены

Выбор центратора осуществляют на основе ряда критериев.

  • Диаметр труб. Во-первых, каждый тип инструмента рассчитан на конкретный диапазон диаметра. Во-вторых, для толстых деталей (более 800 мм) следует использовать модели жесткой конструкции (многозвездные или арочные), а при меньших диаметрах подойдут эксцентриковые варианты.
  • Требования к качеству сварки. В некоторых случаях существуют пределы для дефектов соединения (включая эллипсность). Наилучшее качество сварки обеспечивают цепные модели.
  • Предельное давление. Для создания наиболее стойкого сварочного шва следует применять центраторы с гидрозажимом.
  • Материал труб. В данном отношении рассматриваемые инструменты всех типов универсальны, однако исключение составляют работы с полипропиленовыми трубами. В таком случае требуются внутренние варианты.
  • Универсальность. Лучшими по данному показателю считают цепные модели.

Стоимость центраторов колеблется в обширных пределах. Так, простейшие наружные многозвенные модели с ручным приводом можно приобрести за 1,5 тыс. рублей, в то время как цена внутренних гидравлических составляет примерно 350 тыс. Таким образом, стоимость определяется конструкцией, назначением, а также брендом.

Из производителей данных инструментов по качеству выделяют продукцию Vietz и Clamp.

Читать еще:  Не как у всех: 5 альтернатив обручальным кольцам

Следует отметить, что простейший бытовой центратор несложно и недорого создать самостоятельно.

Центратор для труб обзор, характеристики, применение

Что такое центратор

Каждый сварщик знает, что надежное закрепление свариваемых элементов – залог хорошего результата. Если трубы, подготовленные для сварки, не отцентрованы и не закреплены надежно, они могут вибрировать и колебаться в процессе работы. Это приведет к тому, что шов выйдет объемным, слабым и ненадежным. При малейшей нагрузке он может дать течь, а то и лопнуть.

Подобная халатность не допустима даже при монтаже бытовых трубопроводов малого диаметра с незначительным давлением и отсутствием внешней нагрузки. Что же касается промышленных, особенно подземных, магистралей, такая безответственность, в дальнейшем может обойтись очень дорого.

Их задача – надежно зафиксировать стык трубопровода для обеспечения качественного сварного шва.

Соединение и выравнивание металлических деталей с помощью центратора

Центраторы состоят из тела устройства (натяжного механизма), подставки или крюка и отдельных наборных элементов, изменение количества которых позволяет соединять линииразного, в том числе и малого, диаметра.

Данное оборудование закрепляется вокруг стыка двух подготовленных для сварки труб и плотно притягивают с помощью натяжного механизма.

В остальных случаях используется наружный. Это связано с тем, что внутреннее направляющее устройство более дорогостоящее и значительно сложнее в установке.

Отметим так же, что центратор для сварки ППУ труб большого диаметра – устройство довольно громоздкое и тяжелое. Поэтому его использование требует использования дополнительной техники.

Плюсы и минусы

Как и любое устройство, трубные центраторы имеют свои достоинства и недостатки.

К достоинствам относим:

  • широкая функциональность. Не требуется приобретение направляющих отдельно для каждого диаметра;
  • возможность работы как с металлическими, так и с трубами ППУ;
  • качественная и надежная фиксация соединяемых элементов;
  • наличие двух модификаций – внутренний и наружный, что позволяет фиксировать отрезки в любых условиях и рабочих пространствах;
  • обеспечение качественных сварных швов, которые являются залогом надежности трубопровода.

Центратор для стыковой сварки ППУ труб

Недостатки данного оборудования связаны, в первую очередь, с его громоздкостью.

  • довольно высокая цена. Однако, отметим, что если сваркой трубопроводов вы занимаетесь постоянно, центраторы окупят себя за короткий срок;
  • сложность конструкции. Работа с данным оборудованием требует определенных знаний и навыков;
  • громоздкость и большой вес (когда речь идет о сварке труб стальных и ППУ большого диаметра);
  • при соединении отрезков большого диаметра требуется использование спецтехники.

Хотя трубные центраторы и имеют ряд недостатков, однако ничего надежнее для сварки трубопроводов, особенно промышленного назначения, не существует. Данное устройство окупит себя с лихвой благодаря монтажу надежных трубопроводов, которые будут служить годами.

Виды центраторов

Существует два способа деления трубных центраторов на подвиды. Их подразделяют исходя из области фиксации и способа закрепления.

По области фиксации направляющий механизм для труб ППУ или металлических может быть внутренний и наружный.

  1. Внутренние устройства устанавливают внутри соединяемых отрезков для фиксации в правильном положении труб ППУ или из любых других материалов. Данное оборудование используют, как правило, на трубопроводах большого диаметра. Оно имеет достаточно сложную конструкцию и предусматривает наличие гидравлических насосов, двигателя и фиксирующих механизмов.
  2. Наружный центратор обхватывает сварной стык снаружи. Он представляет собой довольно массивный зажим универсальной конструкции. Он более прост и удобен в применении.

Если внутренние механизмы могут работать только за счет гидравлических насосов, то наружные можно подразделить еще на несколько категорий по способу крепления на стыках труб ППУ или любых других изделий большого и малого диаметра.

  • цепные. Вокруг стыка с помощью специальных натяжных закрепляется цепь, которая и фиксирует отрезки для сварки;
  • звеньевые. Данное устройство состоит из набора звеньев, которые могут передвигаться и регулироваться, исходя из диаметра трубы;
  • эксцентриковые. Такие центраторы состоят из двух металлических дуг, которые стягиваются перемычкой.

Кроме основных, наиболее часто используемых направляющих, существует еще несколько менее популярных устройств:

  • наружный центратор пружинный обсадной. Используется, как правило, при вертикальном бурении, для соединения труб скважины ППУ. Такое оборудование имеет вид разрезанной по периметру металлической трубы с выпуклостью в местах разрезов. Именно эта выпуклость придает оборудованию пружинный эффект;
  • мобильные бытовые устройства для соединения труб ППУ малого диаметра.

Установка агрегата

Установка внешних центраторов несколько отличается от внутренних. Она выполняется более просто и быстро.

Процесс сварки металлических труб с помощью внутреннего центратора

Порядок монтажа внутреннего устройства:

  1. Зачищаем соединяемые стыки.
  2. Фиксируем агрегат в одном из элементов.
  3. Фиксируем пружинный центратор возле края одного из отрезков.
  4. Устанавливаем второй элемент вплотную к первому.
  5. Запускаем двигатель. Гидравлические насосы сжимают отрезки, выравнивая по уровню за счет внутреннего диаметра.
  6. Проверяем правильность соединения.
  7. Варим стык.

Порядок монтажа наружного устройства:

  1. Подготавливаем стыки.
  2. Устанавливаем агрегат.
  3. Выравниваем отрезки по уровню.
  4. Поджимаем болты центратора.
  5. Проверяем правильность соединения.
  6. Зажимаем натяжные до упора.
  7. Приступаем к сварным работам.

Как выбрать центратор?

Выбор центратора для сварки труб, пожалуй, одна из главных задач при обустройстве водопровода, канализации или теплопровода.

Центратор для сварки полипропиленовых труб

Именно это оборудование позволит герметично соединить трубы и выдержать правильный угол уклона, что является залогом надежности и долговечности любого трубопровода. Нюансы таковы:

  1. Определитесь, с трубами какого сечения вам придется иметь дело. Для работы с элементами малого диаметра (до 500 мм) вполне подойдет открытый агрегат. Для соединения изделий от 500 мм лучше использовать закрытое устройство. Оно более сложно в управлении, но обеспечивает более надежную фиксацию.
  2. Чтобы выбрать между цепными, звеньевыми и эксцентричными моделями – определитесь с объемом работы и толщиной своего кошелька. Цепные модели – самые дешевые, наиболее функциональные, но наименее надежные. Средними по всем параметрам являются звеньевые устройства. Наиболее дорогие, но наиболее надежные – эксцентричные центраторы. Однако для бытовых трубопроводов выбрасывать 150-200 долларов на вспомогательное оборудование – как минимум не рационально.

Внутренние

Внутренние центраторы дают возможность механизировать процесс сборки трубопровода, при этом стык целиком доступен для сварки, шов накладывают непрерывно, без установки прихваток. Применение центраторов значительно облегчает работу сварщика, так как позволяет наложить весь шов сразу и без остановок.

В зависимости от размера труб центраторы могут иметь различную конструкцию:

  • центраторы внутренние гидравлические – используются для центровки, как отдельных труб, так и секций, а перемещение устройства от стыка к стыку производится при помощи специальной штанги;
  • ручные с распорными клиньями — автоматически центрирует трубы, в том числе и с разными диаметрами;
  • ножничные – в зависимости от модели и конструкции могут центрировать трубы не только одинакового, но разного диаметра.

Внутренние более равномерно распределяют разницу периметров относительно друг друга по всему стыку. Они способны исправить незначительные вмятины, отклонения от цилиндричности и приводить торцы к правильной окружности.

Если строиться крупный магистральный трубопровод, то используют самоходные гидравлические центраторы. Они способные перемещаться на большие расстояния посредством дистанционного управления.

Внутренние (распорные) центраторы обеспечивают наиболее точное совпадение кромок труб, так как за базу считают внутреннюю поверхность трубы. Достаточно мощные механизмы могут осуществлять выравнивание кромок и используются как расширители. Они повышают степень механизации и производительность сборки практически всех участков трубопровода.

Виды центраторов для труб

Трубы больших размеров (диаметров, длины) сложно состыковать вручную так, чтобы кромки сошлись точно и без перекосов. Для этой цели применяют механические приспособления – центраторы для сварки труб. Они обеспечивают идеальную состыковку, которая позволяет сделать качественный сварочный шов. В основном их используют при проведении магистральных и местных трубопроводов. Диапазон размеров труб, соединяемых при помощи центраторов, находятся в пределах от 25 мм до 6000 мм.

Преимущества использования центраторов:

  • надежная фиксация труб;
  • можно с высокой точностью состыковать кромки;
  • быстрота и простота использования;
  • долговечность приспособления.

Центраторы незаменимы во время сооружения громоздких магистральных трубопроводов для перекачки газа, нефти, химических веществ и других, опасных жидкостей и газов. Это несколько увеличивает расходы, но обеспечивает надлежащее качество сварного соединения. Трубы в секции собирают на стендах, линиях, передвижных трубосварочных базах.

По технологическому назначению и месту применения центраторы делятся на две группы:

  • для внутренней установки;
  • для наружной установки.

Выполняют они одни и те же функции, но могут использоваться не везде, а только в определенных условиях, заменяя друг друга. Например, при соединении прямых отрезков труб одинакового диаметра можно использовать как наружный, так и внутренний центратор. При соединении трубы с коленом внутрь устройство установить невозможно, а для фиксации элементов используют наружное устройство. Центраторы повышают производительность и качество сборки как больших, так и малых трубопроводов. Их можно использовать для сварки любых типов соединений (прямых, поворотов, тройников, запорной арматуры, фланцев).

Внутренние

Внутренние центраторы дают возможность механизировать процесс сборки трубопровода, при этом стык целиком доступен для сварки, шов накладывают непрерывно, без установки прихваток. Применение центраторов значительно облегчает работу сварщика, так как позволяет наложить весь шов сразу и без остановок.

В зависимости от размера труб центраторы могут иметь различную конструкцию:

  • центраторы внутренние гидравлические – используются для центровки, как отдельных труб, так и секций, а перемещение устройства от стыка к стыку производится при помощи специальной штанги;
  • ручные с распорными клиньями — автоматически центрирует трубы, в том числе и с разными диаметрами;
  • ножничные – в зависимости от модели и конструкции могут центрировать трубы не только одинакового, но разного диаметра.

Внутренние более равномерно распределяют разницу периметров относительно друг друга по всему стыку. Они способны исправить незначительные вмятины, отклонения от цилиндричности и приводить торцы к правильной окружности.

Если строиться крупный магистральный трубопровод, то используют самоходные гидравлические центраторы. Они способные перемещаться на большие расстояния посредством дистанционного управления.

Внутренние (распорные) центраторы обеспечивают наиболее точное совпадение кромок труб, так как за базу считают внутреннюю поверхность трубы. Достаточно мощные механизмы могут осуществлять выравнивание кромок и используются как расширители. Они повышают степень механизации и производительность сборки практически всех участков трубопровода.

Наружные

Сварку захлестов, стыков с перепадом диаметров, изгибов, кривых вставок, угольников, присоединение арматуры производят с помощью наружных центраторов. Они имеют различную конструкцию, которая принципиально не отличается друг от друга. Основной рабочий элемент – это две соединенные шарниром скобы, ширина их такова, что захватываются два конца пристыковываемых труб. По сути центратор – это переносное фиксирующее устройство независимого действия.

По конструкции центраторы различают:

  • арочные гидравлические – состоят из дугообразных секций соединенных с помощью шарниров. Для замыкания секций используется гидравлический привод, расположенный на консоли;
  • арочные гидравлические с устройством рихтовки – они снабжены мощной гидравликой для выравнивания больших местных несовпадений торцов, выравнивание производится с помощью перемещения упоров;
  • цепные – дают возможность выборочно подгонять стыки труб и быстро разбирается на элементы (цепь и башмаки);
  • звеньевые – могут настраиваться на стандартные типоразмеры труб при помощи добавления или удаления съемных звеньев, а механизмом стяжки является винт;
  • эксцентриковые – состоят из дуг с опорами и зажима в виде эксцентрика. Его можно использовать для труб определенного диапазона диаметров, используя подставки и переставляя оси.

Все вышеперечисленные приспособления имеют достаточно большой вес и крупные габариты. Если свариваемый стык большого диаметра, то они подходят идеально, а для сборки труб маленького диаметра непрактичны. Для них специально были созданы легкие переносные устройства для центровки труб малого диаметра:

  • струбцина монтажная для сварки труб и отводов – состоит из обжимов, траверсы, стопоров, винта;
  • центратор-струбцина – имеет форму клещей снабженных фиксатором;
  • центратор «хомут» – состоит из винта с рукояткой, скобы, траверсы, призмы.

Такие устройства позволяют центрировать трубы только одинакового диаметра. При помощи струбцины выставляются торцы труб и делаются прихватки. Шов проваривается только после снятия струбцины. Для состыковки труб разных диаметров (в том числе при большой разнице) используют специальные центраторы с независимыми блоками фиксации.

Устройства для точного центрирования и зажима трубных колен, фланцев, тройников, переходников и другой трубной арматуры имею более сложную конструкцию. Точная подгонка элементов осуществляется множество барашковых винтов.

При выборе устройства нужно помнить, что наружные центраторы имеют простую конструкцию и не всегда могут обеспечить высокую точность совмещения внутренних кромок. Внутренние устройства всегда дают лучшее качество центрирования, но не везде могут быть установлены. При использовании внутренних устройств шов можно сразу заваривать, а если применяются наружные, то сначала ставят прихватки, затем снимают приспособления и только потом шов заваривают.

Центратор наружный для труб: виды, характеристика

При строительстве как жилых, так и промышленных сооружений всегда производится сварное соединение прокладываемых трубных коммуникаций, но его невозможно осуществить на должном уровне без такого приспособления как центратор наружный для труб.

Именно он помогает избежать целый ряд неизбежных дефектов сварки:

  • каверны
  • растрескивания
  • непровар
  • подрезы
  • наплывы

Эти дефекты очень быстро выводят из строя магистраль трубопровода. Что в свою очередь приводит не только к убыткам, но и травмам у обслуживающего персонала. Ведь через трубопроводы перекачиваются такие вещества как вода, газ, нефть, канализационные стоки. Все они достаточно агрессивны, склонны к скачкам внутреннего давления, температуры.

Даже если неровно сваренные трубы выдерживают начало эксплуатации, то через небольшое время микротрещины в швах быстро корродируют, прочность металла падает и следует прорыв. Избежать всего этого можно лишь применяя центратор наружный для труб в соответствии с правилами его использования и без исключения для всех соединений на магистрали.

Из чего состоит и как работает устройство

По своей сути центратор представляет собой устройство соединяющее в идеально ровном положении свариваемые стыки двух труб. Конструкция позволяет использовать его для работы с трубами различного размера. Он легко и быстро монтируется, весит относительно немного.

Центратор наружный для труб любого типа состоит из соединяющего устройства (пластин, струбцин или цепи) и стягивающей части (винтовой ворот, болтовое соединение, гидравлический привод).

Для соединения двух труб следуют простому алгоритму:

  1. Зачищают их стыки с помощью угловой шлифмашины, очищают от ржавчины и других загрязнителей соответствующими химическими веществами (нейтрализатор ржавчины, ацетон, уайт-спирит и тому подобное)
  2. Одевают центратор на одну из труб, но не затягивают его крепления.
  3. Подводят вторую в стык к первой.
  4. Передвигают центрирующее устройство на вторую и затягивают с равномерным усилием крепежные элементы
  5. Проводится визуальная проверка правильности положения трубопровода и надежности центрирующего устройства.
  6. Накладываются швы с помощью газовой или электрической сварки.
Читать еще:  Как работает стабилизатор напряжения — основные параметры и функции

Модели и цены

Все имеющиеся на рынке инструмента и приспособлений центрирующие устройства делятся по признаку цены на две группы:

  1. Отечественного производства. Их отличает довольно умеренная цена и легкость ремонта.
  2. Иностранного производства. Отличаются большим удобством использования, эргономикой, но имеют существенный недостаток — высокая цена. Среди производителей стоит выделить ЕС и США — их оборудование стабильно качественное, но и стабильно дорогое. Несколько ниже цена у изделий, выпускаемых в странах Азии (за исключением Японии — стоимость их продукции может превышать цену изделий ЕС), но нет гарантии качества. Оно может сильно разниться у одного и того же производителя даже в рамках одной партии.

Цена на наружное центрирующее устройство колеблется около 3-5 тысяч рублей за штуку (с ручным приводом), если центратор наружный для труб оснащается гидроприводом и часто электронасосом к нему — цена возрастает в 6-10 раз и составляет около 100-150 тысяч.

Стоимость внутренних центрирующих устройств независимо от производителя не опускается ниже 250-300 тысяч. Наличие в их конструкции гидравлики увеличивает стоимость на 35-40%.

Виды центраторов

Центраторы делятся на два типа:

  • наружные
  • внутренние

Каждый из них имеет как положительные, так и отрицательные стороны. Внутренние всегда более дорогостоящие — они по цене превосходят наружные почти в десять раз.

Центрирующие устройства делятся на виды по нескольким признакам:

  1. Объем проводимых работ — если он значителен, то оправдано приобретение и применение профессионального устройства, если нет — то полупрофессионального. Цены на эти два вида центраторов отличаются на порядок.
  2. По месту положения центратора — на поверхности труб или внутри них.
  3. По механизму фиксации — цепь, эксцентрик, струбцина, арка.

Наружные и внутренние центраторы

Наружные центраторы для сварки труб технологически и экономически целесообразно применять при работе с трубными соединениями по диаметру не превышающими двух метров. Если диаметр больше, то рекомендуется использовать внутренние центраторы. Но возможны и исключения — некоторые конструкции внутренних центраторов можно эффективно использовать при работе с трубами диаметром от полуметра. Но подобные работы должны быть массовыми — тогда стоимость устройства будет оправданна полученным результатом.

Наружный центратор

Центратор наружный для труб может применяться как в любительских, так и в профессиональных целях. Диапазон диаметров, с которыми он работает, простирается от 2 см до 2 метров . На приводимом в статье видео можно в подробностях ознакомиться со всеми нюансами работы с этим видом центратора.

Внутренний центратор

Этот тип центратора эффективен при работе с большими диаметрами труб ( от 2 метров ). Его основное преимущество — возможность непрерывной работы сварщика и гарантия от прогиба стенок трубы.

Конструктивно внутренний центратор представляет собой подвижный гидравлический домкрат с электроприводом. Он с помощью полуцилиндров-распорок изнутри фиксирует обе трубы. Кроме того он может (некоторые дорогие модели) осуществлять и внутреннее воздушное охлаждение накладываемого сварного соединения.

Подробности работы с внутренним центратором труб также можно увидеть на прилагаемом видео.

Чертежи устройства

Приведем базовые чертежи наиболее распространенных в производственной практике наружных центрирующих устройств.

Центраторы по способу крепления на трубе

По способу крепления на трубе все наружные центрирующие устройства делятся на пять типов:

  1. Струбцинные — очень удобны для соединения относительно небольшого диаметра труб. Часто используются мастерами-любителями и малым бизнесом. Основная их часть — захват может выполняться в форме подходящей для конкретной трубы (трапеция, окружность или параллелепипед). Его нижняя часть является дополнительной опорой при монтаже. Легко ремонтируются, надежны, стоимость низка. Просты в эксплуатации.
  2. Эксцентриковые — по конструкции фактически совпадают с арочными, но имеют существенное дополнение — эксцентрик. Он представляет собой рычаг, стягивающий две рабочие половины устройства. Применение эксцентрика ускоряет центрирование, но требует значительного опыта. В случае ошибки с силой и местом монтажа устройства, оно может неожиданно раскрыться в момент сварки труб. Стоимость немного выше, чем у арочного варианта.
  3. Цепные — основная часть этого устройства представляет собой своеобразную цепь, затягиваемую на трубах специальным механизмом. Из-за маломощного редуктора процесс крепления довольно трудоемок, но такой механизм надежен и дешев.
  4. Арочные — простые устройства из двух крепящих элементов. В действие часто приводятся гидравлическим приводом (с помощью мускульной силы человека). Чаще всего они применяются при соединении труб диаметром до 1 метра.
  5. Многозвенные — конструктивно являются переходным вариантом между арочными и цепными. Могут иметь как ручной привод (винтовой ворот), так и гидравлический. Высокоэффективны при работе с трубами диаметром от 1 до 2 метров.

Любой из них может оснащаться гидроприводом и электрическим насосом к нему.

Центратор для труб: для чего нужен и как использовать

Для получения прочного сварного шва при сборке трубопроводов применяется специальное оборудование – центратор для труб. Устройство способствует правильной установке труб перед выполнением сварных работ и их фиксации во время сварки, что и положительно отражается на сварном шве и прочности трубопровода в целом. Что такое центратор и как используется оборудование, читайте далее.

Устройство для корректной установки труб

Устройство и преимущества центратора

Основными элементами центратора являются:

  • дуги с опорами, в которых крепится труба;
  • ось и эксцентрик;
  • перекладина и рукоятка для фиксации оборудования.

Основные элементы центратора

Центратор применяется для сварки труб и обладает следующим преимуществами:

  • мобильностью. Относительно небольшой вес устройства и простота его установки и снятия позволяют без лишних проблем и дополнительного оборудования перемещать его с одного места работы на другое;
  • универсальность. При помощи центратора можно соединять трубы, изготовленные из разных материалов: металла, пластика, металлопластика и так далее, разных диаметров, а также присоединять различные виды фитингов;
  • возможность получения ровного и прочного сварного шва без перекосов;
  • доступность по цене.

Разновидности центратора

Выбор центратора производится в зависимости от вида и удобства использования оборудования.

Классификацию центратов можно провести по нескольким признакам:

  • по месту расположения устройства на трубах;
  • по способу крепления оборудования к трубам;
  • по технологии работы.

Виды центраторов в зависимости от расположения

Центратор может быть установлен:

  • снаружи трубы;
  • внутри трубы.

Наружные центраторы обеспечивает фиксацию трубы путем ее обхвата в наружной части.

Оборудование для фиксации труб снаружи

Наружный центратор отличается:

  • простотой использования;
  • небольшим весом и габаритными размерами;
  • возможностью установки на любые части трубопровода, в том числе и на фитинги.

Единственным существенным минусом наружного устройства является частичное выполнение сварного шва, то есть на первой стадии трубы свариваются в одних местах, а затем центратор передвигается и провариваются оставшиеся области.

Внутренний центратор соответственно устанавливается внутрь собираемого трубопровода и используется, например, для обсадных труб. Крепление оборудования производится за счет распорных элементов конструкции.

Оборудования для фиксации труб изнутри

Главным преимуществом внутреннего центратора является возможность беспрерывного выполнения сварного шва, но большие габаритные размеры и сложность установки приводят к снижению востребованности на данный вид устройства.

Виды центраторов в зависимости от способа крепления

По способу крепления все центраторы подразделяются на следующие виды:

  • арочные конструкции, фиксация которых производится вручную или с использованием гидравлики. Такой способ крепления считается достаточно сложным, поэтому область применения арочного центратора ограничена трубами, диаметр которых не превышает 90 см;

Центратор арочного типа с гидравликой

  • многозвеньевые конструкции. Такие устройства состоят из нескольких звеньев, соединенных между собой подвижными шарнирами, что облегчает процесс установки и снятия. Область применения многозвеньевого центраторы – трубы с диаметром до 2000 мм;

Центраторы с несколькими звеньями и ручным управлением

  • цепные конструкции. Стяжка труб при использовании данного вида производится при помощи цепей. Положительными качествами являются универсальность и прочность устройства. Однако для установки и фиксации центратора придется приложить некоторые усилия;

Центратор, в основании которого находятся простейшие цепи

  • эксцентированые конструкции. Составляющие элементы центратора эксцентрикового типа – две арочные конструкции (по аналогии с арочным центратором) и эксцентрик, позволяющий в короткие сроки произвести максимально точное совмещение;

Устройства с облегчением выравнивания труб

  • струбцинные конструкции. Представляют собой простейший зажим и применяются исключительно для труб малого диаметра.

Простейший центратор для труб малого диаметра

Виды центраторов в зависимости от технологии работы

Центраторы могут работать:

  • под ручным управлением. Такие устройства относятся к категории бытовых и преимущественно используются для сооружения частных водопроводов, канализационных систем, отопительных сетей и так далее;
  • под гидравлическим, электронным и так далее управлением. Профессиональное оборудование используется при прокладке магистральных трубопроводов, в том числе и в зонах с сейсмической активностью.

Технология применения центратора

Установка центратора для полипропиленовых, металлических и иных видов труб производится по стандартной схеме:

  1. перед монтажом фиксирующего оборудования необходимо подготовить концы труб к выполнению сварки. Для этого их поверхность очищается от грязи, ржавчины, остатка краски и иных отложений. В ходе выполнения работы можно использовать различные приспособления и растворитель;
  2. концы труб подводятся друг к другу и соединяются центратором;
  3. производится фиксация устройства на трубах.

О разновидностях бытовых центраторов и способах их использования можно узнать, посмотрев видео.

Перед выполнением сварки необходимо проверить надежность фиксации и при необходимости переустановить и/или затянуть зажимы центратора.

Польза и виды трубного центратора

Вам когда-нибудь приходилось видеть, как соединяют две трубы диаметром 1,5 метра? Если нет, то представьте себе многотонную длинную махину, которую надо состыковать с другой, такой же многотонной и длинной. Представили? А теперь состыкуйте их. Да так, чтобы торец был к торцу и трубы не дрожали. Иначе их соединить не получится.

Технология стыковки двух труб под сварку представляет собой достаточно сложную производственную задачу. Для её решения разработано и используется специальное устройство – центратор для труб.

Для чего нужен трубный центратор

Любой из этих механизмов позволяет решить три главных задачи:

  1. Выравнивание двух труб по одной оси.
  2. Плотная фиксация торцов стыковки.
  3. Исправление деформированных участков в месте сварки.

После выравнивания и фиксации можно проводить сварные работы.

Какие бывают центраторы для труб

По способу фиксации можно найти два вида механизмов:

  • Наружныецентраторы.
  • Внутренниецентраторы.

Наружные делают обхват поверхности трубы с её внешней стороны и жёстко фиксируют. Для их применения требуется подъёмный кран или специальный механизированный подъёмник.

Внутренний центратор перемещается внутри трубы и фиксируется специальным гидроусилительным механизмом.

Наружные центраторы для труб

Эксцентриковые центраторы

Это самые универсальные механизмы для фиксации. Они позволяют быстро перенастраиваться и фиксировать трубы разного диаметра.

Звенные или винтовые центраторы

С их помощью можно работать с трубами диаметром до 2224 мм. Звенья цепи обхватывают поверхность, а прижимной винт фиксирует ось трубы от сдвига.

Центраторы с гидродомкратом

Конструктивно они схожи с винтовым. Но фиксацию обеспечивает специальный гидроусилительный элемент, закреплённый на механизме. Эти устройства могут исправлять деформированные участки поверхности.

В заключение можно сказать, что без специальных центрирующих механизмов сварка трубопроводов была бы просто невозможна. Или как минимум она бы не отвечала требованиям необходимого качества. Любой сдвиг или сотрясение недопустимы. Поэтому использование специальных фиксирующих механизмов обеспечивает получение качественного сварного шва на трубе.

Назначение и применение центраторов для сварки труб

Без надежной фиксации труб при стыковке невозможно получить надежное соединение даже, если сварочные работы проводятся рабочим высокого класса. На ручную установку и фиксацию в нужном положении уходит больше времени, чем на наложение шва. Поэтому при монтаже трубопроводов применяют центратор для сварки, который упрощает и сокращает сроки проведения работ.

Особенности и назначение

При вибрации и смещении незакрепленных труб во время соединения шов получается рыхлым, поэтому может треснуть даже при минимальной нагрузке. Поэтому применение центраторов для сварки труб, по которым перекачиваются агрессивные или опасные для здоровья людей вещества является обязательным. Работа с ними возможна при температуре от -45 до +45˚C. Точность совпадения осей при сборке труб под сварку уменьшает коэффициент сопротивления. Поэтому снижается мощность перекачивающих агрегатов.

Центраторы в зависимости от конструктивных особенностей применяют для стыковки диаметров от 25 до 2000 мм. Основой конструкции является тело, дополненное подставкой или крюком и набором зажимных элементов. Их количество можно менять в зависимости от диаметра соединяемых частей. Оборудование крепится на трубопровод с одной или обеих сторон стыка и стягивается натяжным механизмом, плотно соединяя торцы.

Виды центраторов и их отличия

В зависимости от места установки они подразделяются на две категории: внутренние и наружные типы. По конструкции центраторы делятся на устройства для стыковки прямолинейных участков или соединяемых под углом. С учетом числа точек крепления на трубопроводе механизмы бывают одно и двухсторонние. Первые применяются для монтажа трубопроводов небольшого диаметра. Вторые ставят на обеих сторонах стыка, применяются при работе с диаметрами свыше 600 мм.

Для стыковки больших диаметров из любого материала, на сварку которых тратится много времени, используется внутренний центратор. В комплект входит гидравлический насос, двигатель, фиксаторы. При установке внутрь он распирает края стыкуемых участков, затем плотно сдвигает их.

Наружные центраторы устанавливаются на внешней стороне. По принципу действия это универсальные звеньевые зажимы. Разнообразие типов позволяет приобрести оборудование для работы в любых условиях. Независимо от размера они проще и удобней в эксплуатации.

Наружные центраторы для сварки труб

Их маркировка состоит из букв ЦН и числа, обозначающего максимально допустимый диаметр в мм. К распространенным типам относятся:

  1. Многозвенные центраторы справляются с диаметром до 2 м. Собраны из элементов, соединенных шарнирами. Звенья стягиваются вручную натяжным винтом или гидроцилиндром.Внутренние центраторы чаще используются для стыковки труб больших диаметров
  2. Арочные разновидности состоят из двух клемм с откидными элементами, которые во время работы накладываются друг на друга, а затем стягиваются ручным или гидравлическим механизмом. Рассчитаны для работы с трубами диаметром до 0,9 м. Они более долговечны, чем предыдущий вариант, так как нет шарниров, пальцы которых быстро изнашиваются. Число арок выбирается в зависимости от диаметра труб.
  3. Цепные разновидности быстро приводятся в рабочее положение, поэтому применяются для прокладки новых и ремонта аварийных трубопроводов диаметром до 1,4 м. Однако натягивать цепь можно только вручную.
  4. Эксцентриковые устройства похожи на арочные, но клеммы стягиваются эксцентриковым зажимом. При работе, от работника требуется высокое мастерство, так как неправильно зафиксированный эксцентрик может отсоединиться во время сварки. К недостаткам относится быстрый износ, из-за чего ослабляется усилие прижима. Сфера применения ограничена диаметрами 0,4 — 0,5 м.
  5. Центраторами струбцинного типа стыкуются трубопроводы бытового назначения с небольшим диаметром. Из достоинств отмечается компактность, прижим ручной рычажным механизмом. Форма струбцин бывает прямоугольной или дугообразной.
  6. Пружинные типы незаменимы для стыковки обсадных труб под землей, когда бурят скважины. Бытовой вариант применяется для прокладки металлических, полимерных трубопроводов и с ППУ.
Читать еще:  Что такое динамометр? Виды и характеристики

Внутренние центраторы для сварки труб

Гидравлический привод этого оборудования обеспечивает внутреннее центрование труб и устраняет прогибы. Они могут появиться под действием собственного веса или от подвижек почвы. Регулировка скорости движения и усилия прижатия зажимов осуществляется с помощью двигателя постоянного тока, установленного на гидроприводе. На трубопроводах с диаметром до 0,3 м возможно применение ручного привода.

При стыковке внутренним центратором его вставляют внутрь трубы, а вторую с помощью грузоподъемного механизма надвигают. Гидроприводом производится прижатие торцов, стык проваривается. Для предотвращения сильного нагрева труб во время наложения шва используется вентилятор. Оборудование извлекается специальной штангой, затем вставляется в следующий стык. Перемещения производятся до окончания монтажа трубопровода.

Выбор подходящего центратора

Чтобы не ошибиться с выбором, нужно учитывать рекомендации специалистов:

  1. Для работы с трубами ППУ большого размера внутренние центраторы вне конкуренции.
  2. При диаметре труб превышающем 0,8 м стыковку рекомендуется производить жесткими арочными или многозвенными устройствами наружной установки. При меньших размерах достаточное усилие прижима обеспечат эксцентриковые варианты.
  3. Если давление перекачиваемого вещества превышает 5 атм, выбирается центратор с гидравлическим зажимом.
  4. При повышенных требованиях к качеству сварного соединения (например, эллипсности) выбирается цепной центратор.
  5. По универсальности первое место занимают приспособления цепного типа.

Приобретение центратора необходимо, если приходится часто заниматься прокладкой или ремонтом трубопроводов. Высокая стоимость дополнительного оборудования многократно окупится за счет снижения расходов на ремонт и увеличения срока службы коммуникаций водо и теплоснабжения. Особенно если они проложены под землей.

Центратор. Идеальная стыковка труб обеспечена

Стыковое соединение элементов магистральных трубопроводов, особенно для труб больших диаметров – сложная задача. Малая жёсткость соединяемых участков предопределяет проблемы с провисанием труб, а малейшая их несоосность ухудшает качество соединения, с последующими тяжёлыми последствиями. Поэтому перед соединением смежные участки трубопровода требуется надёжно и правильно зафиксировать. Эту роль и выполняют центраторы для сварки труб.

Эффективность центраторов и их виды

Функция центратора – обеспечить необходимое совпадание (не параллельность!) осей труб перед началом их сварки. Вследствие этого размеры свариваемой зоны получаются стабильными, поэтому процесс можно механизировать. Кроме того, с использованием центраторов исключаются перепады внутреннего диаметра в месте стыка. Следовательно, исчезают очаги возможной турбулентности потока рабочей среды при её перекачке по трубопроводу, а также снижается значение коэффициента сопротивления. В итоге удельная мощность насосного оборудования магистрального трубопровода также снижается.

К конструкции центраторов предъявляются следующие требования:

  1. Надёжность фиксации свариваемых участков между собой.
  2. Точность присоединения стыков.
  3. Удобство монтажа и демонтажа.
  4. Долговечность, причём независимо от условий их использования.

Классификация наиболее распространённых типов центраторов может быть произведена по следующим параметрам:

  • По технологическому назначению. Выпускаются центраторы для внутреннего и внешнего диаметров труб;
  • По конструктивному исполнению. Соединяемые участки трубопроводов могут быть прямыми, а могут располагаться и под некоторым углом друг к другу;
  • По количеству точек фиксации. Для труб сравнительно небольших диаметров возможна односторонняя фиксация, в то время как трубы диаметром свыше 400…600 мм должны фиксироваться с обеих сторон;

Применение центраторов несколько увеличивает себестоимость сварочных работ, но это–единственный недостаток рассматриваемых приспособлений. Кроме того, вес большинства промышленных моделей центраторов может достигать сотен килограммов, поэтому их монтаж и эксплуатация требует применения грузоподъёмных устройств или механизмов.

Наружные центраторы для сварки труб

Такие устройства (обозначаются буквами ЦН с последующим указанием предельного значения внешнего диаметра в мм) представляет собой разъёмную многозвенную конструкцию, которая отличается различным способом соединения свариваемых концов труб. Наибольшее применение получили следующие разновидности наружных центраторов:

  • Центраторы многозвенного типа, предназначенные для соединения трубопроводов с наружным диаметром до 2000 мм. Состоят из комплекта звеньев, которые соединяются между собой пальцевыми шарнирами. Стягивание звеньев между собой осуществляется либо вручную, при помощи винтового механизма, либо силового гидропривода по типу обычного домкрата. В последнем случае может быть достигнуто большее усилие стягивания, что обеспечит лучшее центрирование.

  • Центраторы арочного типа, которые представляют собой две клеммы с откидными частями, которые при центрировании накладываются одна на другую, после чего стягиваются вручную или гидравликой. Отсутствие звеньев упрощает конструкцию, и делает её более жёсткой и долговечной. Это связано с тем, что в процессе эксплуатации величина зазоров в звеньях центраторов предыдущего типа как правило, возрастает вследствие износа. Кроме того, исключается выход приспособления из строя вследствие поломки соединяющих пальцев. Количество арочных секций подбирается в зависимости от внешнего диаметра трубопровода. Арочные центраторы применяют для труб диаметром до 900 мм.

  • Цепные центраторы, прижимным органом которых является цепь. Такие приспособления отличаются наибольшей оперативностью при своей установке, вследствие чего используются не только при прокладке новых, но и ремонте действующих трубопроводов. Стягивание цепи, однако, выполняется вручную, что является недостатком данной конструкции. Цепные центраторы выпускаются для наружных диаметров труб до 1400 мм.

  • Эксцентриковые центраторы, которые по конструкции несколько напоминают арочные, однако прижим клемм производится при помощи эксцентрикового зажима. Это ускоряет процесс центрирования, однако требует высокой квалификации оператора, производящего стягивание, поскольку при недостаточно прочной фиксации эксцентрик может самопроизвольно отсоединиться. Кроме того, механизм быстро изнашивается, и при этом усилие прижима уменьшается. Ввиду отмеченных особенностей применение эксцентриковых центраторов ограничено трубопроводами сравнительно небольших диаметров – 400…500 мм.

  • Струбцинные центраторы, применяемые для фиксирования труб небольших диаметров. Они используются главным образом при прокладке бытовых трубопроводов. Такие устройства компактны, и представляют собой ручной рычажный механизм (в некоторых моделях имеется гидрозажим), которым производится прижим участков труб. Форма струбцин определяется внешней конфигурацией труб: струбцины могут быть и прямоугольными, и с дуговыми элементами. При этом нижняя струбцина, как правило – плоская.

Все конструктивные исполнения наружных центраторов для труб используются только совместно с дополнительным оборудованием. К нему относятся подставки, грузозахватные приспособления (крановые крюки), рабочие площадки для центрирования и пр.

Внутренние центраторы для сварки труб

Конструкции таких приспособлений более сложные, поскольку должны обеспечивать соосность внутренних диаметров труб. Внутренние центраторы (обозначаются ЦВ), кроме внешней фиксации, должны обеспечивать ещё и внутреннюю, поэтому применяются при соединении труб, имеющих пенополиуретановое покрытие (ППУ).

Отличительной особенностью таких труб, широко применяемых в магистральных системах водяного отопления и горячего водоснабжения, является наличие защитного слоя пенополиуретановой изоляции, в котором размещается кабель, обеспечивающий дистанционный контроль за состоянием трубопровода. Сверху ППУ-изоляция покрывается термостойкой неметаллической оболочкой, поэтому сварка стыков стальных труб в данном случае возможна только изнутри.

Особенностью использования внутренних центраторов является то, что они могут использоваться в длительном режиме эксплуатации трубопровода. Как правило, они включают в себя гидравлический привод, который обеспечивает не только центровку, но и устраняет прогиб трубы под собственным весом или в результате просадки грунта в месте прокладки трубопровода. Система управления гидроприводом внутреннего центратора базируется на использовании двигателей постоянного тока, поскольку предполагает регулирование скорости перемещения гидрозажимов.

Для труб с внутренним диаметром до 300 мм возможно использование внутренних центраторов с ручным приводом.

Внутренние центраторы действуют так. Приспособление вводится в один из торцов трубы, в то время как второй надвигается при помощи грузозахватного приспособления. Гидравликой создаётся необходимое усилие прижима, после чего производится сварка. В процессе сварки труба сильно нагревается, поэтому обязательным является наличие охлаждающего вентилятора.

К специализированным конструкциям относят центраторы для узких труб. Они имеют пружинный прижим, и являются разновидностью наружных центраторов, используемых при бурении глубоких скважин под воду или нефть.

Выбор подходящего исполнения центраторов для труб

Исходными критериями для выбора считаются:

  1. Материал труб. При использовании труб ППУ однозначно следует ориентироваться на внутренние центраторы.
  2. Диаметр трубы. Для магистральных трубопроводов с внешним диаметром более 800 мм, предпочтение отдают более жёстким конструкциям, например, арочным или многозвенным наружным центраторам. При меньших диаметрам достаточно стабильным прижимом отличаются эксцентриковые исполнения данных приспособлений.
  3. Предельное давление прокачиваемой рабочей среды. При давлениях свыше 5 ат рекомендуется применение центраторов с гидрозажимом.
  4. Технические условия на предельные дефекты сварного соединения (в частности, эллипсность). При повышенных требованиях к данному параметру надёжнее всего ведут себя цепные центраторы.
  5. Универсальность. Здесь цепные центраторы – также вне конкуренции.

Приобретая центраторы для сварки труб, стоит предварительно также ознакомиться с профилем основной продукции производителя. Ориентируясь на экспортные исполнения данных приспособлений, необходимо отметить, что наилучшим качеством обладают изделия фирм Vietz (Германия) и Сlamp (США).

Центраторы для труб: выбор и использование

В данной статье мы поведаем о том, как и для чего используются центраторы для сварки труб. Помимо этого, мы рассмотрим конструктивные изюминки наиболее востребованных моделей из того что сейчас представлено на рынке. Итак, что такое центратор и для чего он нужен?

Действенный метод сделать сварной шов ровным и герметичным

Не секрет, что имеется особые устройства, приспособленные для исполнения идеально ровного реза поперечного сечения труб. Но, кроме того в случае если рез сделан максимально ровно, совместить обе трубы срезами для качественного сваривания будет фактически нереально.

В следствии сварной шов окажется неровным и, как следствие, соединение будет не хватает герметичным. Решением данной неприятности может послужить внутренний либо наружный центратор для труб.

Особенности функционирования

Как железные трубы, так и их ППУ аналоги, перед свариванием нужно прислонить друг к другу максимально ровно, дабы на стыке не было зазора.

Сделать такое совмещение срезов своими руками фактически нереально. Более того, совмещение срезов на порядок усложняется с повышением диаметра труб. Исходя из этого, в ходе сборки канализационных систем и других трубопроводов без применения фитингов для канализации, употребляются особые центраторы.

Прибор обхватывает две совмещаемые трубы и разрешает максимально точно присоединить их друг к другу, фиксируя в таком положении. По окончании выполняется сварка с гарантированно высоким качеством шва. После этого устройство демонтируется, и трубопровод может употребляться по назначению.

Основные разновидности

По окончании того как мы определились с тем, для чего употребляется центрующее оборудование рассмотрим то, какие конкретно разновидности устройств, представлены в продаже.

Все центраторы, каковые сейчас возможно купить в соответствующих магазинах подразделяются на две основные категории — внутренние и наружные.

  • Устройства наружного типа обозначаются сокращением ЦН и предназначены для установки и применения на внешней стороне труб. Устройства для того чтобы типа, независимо от габаритов, несложны в применении, легко устанавливаются и создают стремительную и действенную центровку. Устройства наружного типа представлены широким списком оборудования (эксцентриковые, звенные, гидравлические и другие конфигурации).
  • Внутренние центраторы обозначаются сокращением ЦВ и являются гидравлические установки. Устройства данного типа изнутри распирают края труб, сдвигая их срезы друг к другу. Преимуществом оборудования есть возможность применения на трубах разного диаметра.

Характеристики отдельных модификаций

По окончании того как мы рассмотрели изюминке неспециализированной классификации, рассмотрим характеристики отдельных модификаций центрующих устройств.

  • ЦЗН — центратор звенный наружный рекомендован для совмещения торцов труб с диаметром стыка от 50 мм до 2 метров.

Принципиально важно: Эксплуатация устройств допускается в широком диапазоне температур внешней среды от – 40 ?С до + 40 ?С. Прибор конструктивно представляет собой многогранник с пластинчатыми звеньями на шарнирных сочленениях.

Стяжка совмещаемых элементов осуществляется при помощи винтового механизма.

  • ЦЗН-Г — центратор звенный наружный гидрофицированный представляет собой видоизмененную разновидность прошлого устройства. Значительным отличием данной модификации от прошлой есть простота эксплуатации и отсутствие необходимости в приложении значительных физических усилий. В итоге, процесс совмещения свариваемых элементов значительно ускоряется без ущерба для качества готового результата. Устройство складывается из пластинчатых звеньев на шарнирном сочленении, но для приведения звеньев в движение используется не винтовой механизм, а гидравлика. Допустимый диаметр труб колеблется в диапазоне 720-2020 мм
  • ЦАН-Г — центратор арочный наружный гидрофицированный рекомендован для работы с диаметром поперечного среза 325-820 мм.

Устройство представляет собой разъемную конструкцию, складывающуюся из соединенных шарнирами секций. Использование устройства с таковой конструкцией гарантирует дополнительное удобство при установке на стык.

В устройстве применены дугообразные секции, каковые сжимаются, подгоняя срезы стыка. Количество дугообразных секций определяется диаметром труб.

Любая из применяемых секций снабжена особыми упорами, каковые надёжно фиксируют совмещаемые элементы, снабжая наряду с этим оптимальное уровень качества и герметичность стыка. Конкретно на секциях закреплены гидроприводы, рассчитанные на максимально развиваемое усилие до 5 т.с.

  • ЦНЦ — центратор наружный цепной нажимного типа представляет собой устройство с ручным приводом, предназначенное для работы с диаметром поперечного среза от 426 до 1420 мм.

В отличие от звенных аналогов, цепные установки способны обеспечить большее усилие при проведении центровки. Устройства данного типа смогут использоваться как при постройке, так и при ремонте трубопроводов.

Принципиально важно: Цепная конструкция выстроена с применением быстросъёмных механизмов, что положительно отражается на производительности эксплуатации.

  • ЦНЭ — центратор наружный эксцентриковый используется для работы со стыками диаметром от 89 до 426 мм.

Устройство имеет несколько захватных дуг, приводимых в движение эксцентриковым зажимом. Устройство может, используется для работы с трубами разного диаметра при помощи перестановки оси эксцентрика либо за счет применения особых проставок.

  • ЦВ – центратор внутреннего типа гидравлический рекомендован для совмещения торцов поворотных и неповоротных труб.

Устройство при необходимости не только совмещает стыки, но и придает их срезу наиболее верную круглую форму. Применение таких устройств разрешает строить трубопроводы с применением непрерывной автоматической сварки.

  • ЦС — центратор-струбцина используется для работ с трубами малого диаметра.

Это свойство и доступная цена делают устройство наиболее популярным среди неумелых и начинающих сборщиков трубопроводов. (См. кроме этого статью Сварка труб встык: особенности.)

Вывод

Итак, мы рассмотрели, что собой воображают центраторы, каковы их наиболее ходовые разновидности, и какова их инструкция применения. На базе этих сведений возможно подобрать то устройство, которое будет соответствовать изюминкам проводимых работ.

Больше нужной информации вы сможете отыскать, взглянув видео в данной статье.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
