Устройство пандуса. Делаем заезд из бетона своими руками

Заезд из бетона – как сделать пандус своими руками

Пандус – это заезды, выполненный под уклоном для различного рода легких колесных средств – инвалидных кресел, колясок, велосипедов. Пандус не существует отдельно – он дублирует лестницу. Пандус должен иметь небольшой уклон, чтобы по нему могу подняться даже инвалид в кресле без привода. Поверхность пандуса должна быть ровной, без ям и бугорков, которые могут препятствовать движению. А еще он должен быть устойчив к различного рода погодным явлениям – дождю и снегу, например.

Конструкция очень напоминает лестничный бетонный марш, на котором отсутствуют ступени. Уклон пандуса всегда гораздо меньше уклона лестницы. Существует СНиП, согласно которому плоскость, находящаяся под углом в 9 градусов считается отклонением от нормы.

Чтобы упростить все расчеты по построению пандуса, достаточно взять за основу обычную лестницу. Но сначала стоит определиться с видом пандуса.

Итак, пандус бывает трех видов:

  • Монолитный, без опоры;
  • С опорой на несущие стенки;
  • С полной опорой на грунт или подсыпку.

Все три вида отличаются друг от друга кардинально. Рассмотрим детально устройство пандуса на подушке.

Как определить параметры конструкции пандуса

Пандус может быть одномаршевый или многомаршевый – это зависит от того, на какую высоту в итоге должен подняться инвалид, родитель с коляской или велосипедист. Но здесь нельзя сделать прямую наклонную поверхность, поскольку максимальная длина этой плоскость должна быть не больше 9метров, а высота – не более 80см. Необходимо рассматривать и возможность площадки перед заездом. Также нужно учитывать площадки для разворота в каждом изломе пандуса. Дверей, порталов и иных препятствий быть не должно.

Итак, вы определяете форму пандуса и его длину с учетом всех площадок. Например, вам необходимо построить пандус шириной 100 см, длиной 120. В таком случае хватит плиты толщиной 100 мм. Для некоторого сокращения расходов можно в качестве опорных стенок использовать армированную кирпичную кладку в полкирпича или же шлакоблочную конструкцию.

Производим расчет пандуса

Высота к длине при нормативном уклоне в 8% должны иметь соотношение 1:12. То есть, чтобы поднять пандус на метр, нужно выполнить пролет длиной 12 метров, а на высоту 1,2 метра – 15. Но, поскольку длина не удовлетворяет требованиям СНиП, то гораздо проще разбить всю длину на два пролета, каждый по 7,5 метров. Между ними сделать площадку в 2 квадратных метра.

Стоит учитывать, что расположение конструкции будет влиять на ее форму, поскольку она может находиться в непосредственной близости от стены или угла, лестничного марша и иных препятствий.

Итак, общая длина плиты получается 15+2=17метров.

  • Площадь при ширине 1м равно 17 квадратным метрам.
  • Объем бетона равен десятой части площади, то есть 1,7кубометра.
  • Объем стенок равен произведению высоты на длину, то есть, 1,2х15=18 квадратных метров, умноженных на толщину в полкирпича (0,125м)=2,25кубометра.

Теперь простым расчетом мы вычислим количество кирпича. 2,25:0,002=1125штук.

Математическим опять же расчетом, мы выясним объем засыпки в 9 кубометров и количество необходимой нам арматуры. Нужна длина поперечных и продольных прутьев, чтобы посчитать длину арматуры. В нашем случае получилось 243 погонных метра. После того, как все материалы будут закуплены, необходимо приступать к работе.

Последовательность работ при укладке пандуса:

  1. Разметка площадки для будущей конструкции с помощью колышков и шнуров, максимальная выдержка внутренней ширины пандуса.
  2. Устройство фундамента под кирпичные стены. Под толщину в полкирпича необходимое сечение бруса 200х200.
  3. Растяжка шнуров, формирование уклона.
  4. Выкладка стенок пандуса. Если пандус прилегает к стене здания, то есть возможность сэкономить на выкладке.
  5. Выдержка кладки не менее трех недель для усадки всей конструкции.
  6. Засыпка пространства между стенами. Здесь обязательна тщательная трамбовка.
  7. Укладка полиэтилена или геотекстиля в качестве защитной стенки между засыпки и бетона.
  8. Армирование конструкции. Здесь нужно четко соблюдать расстояние от арматуры до стенки – не менее 50мм.
  9. Установка на дюбеля отбортовки. На ней стоит разметить верх плоскости.
  10. Бетонирование пандуса. Удобнее всего, да и правильнее будет начать сверху.

Снятие опалубки и монтаж перил можно производить уже на следующий день после бетонирования. Далее вы можете выложить пандус плиткой, сделать его основой для асфальта или просто декоративным. Главное, что все требования по установке были соблюдены.

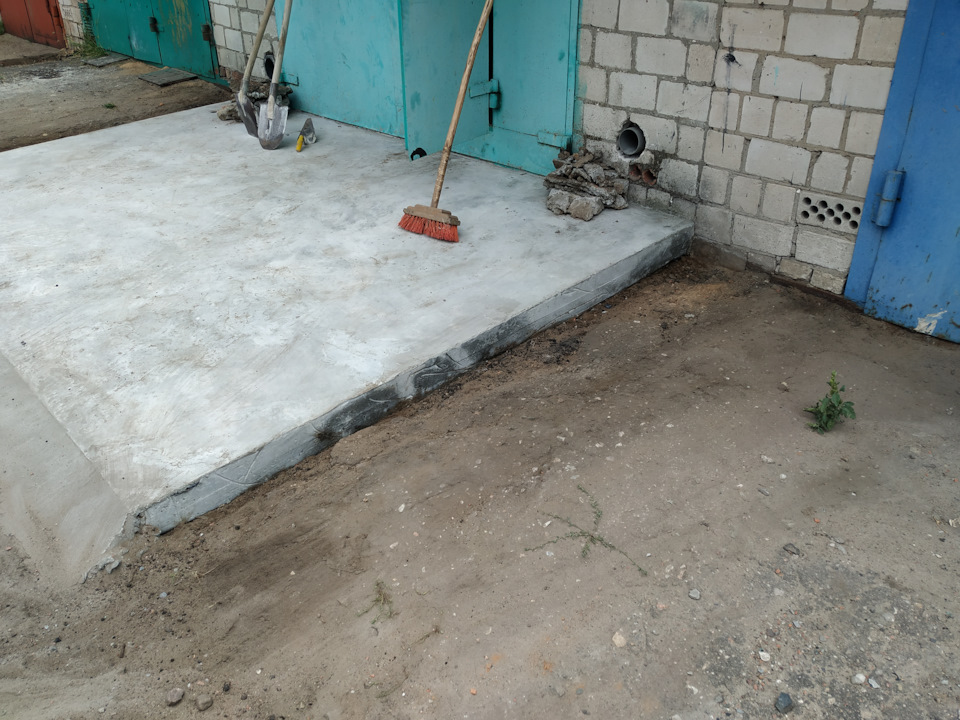

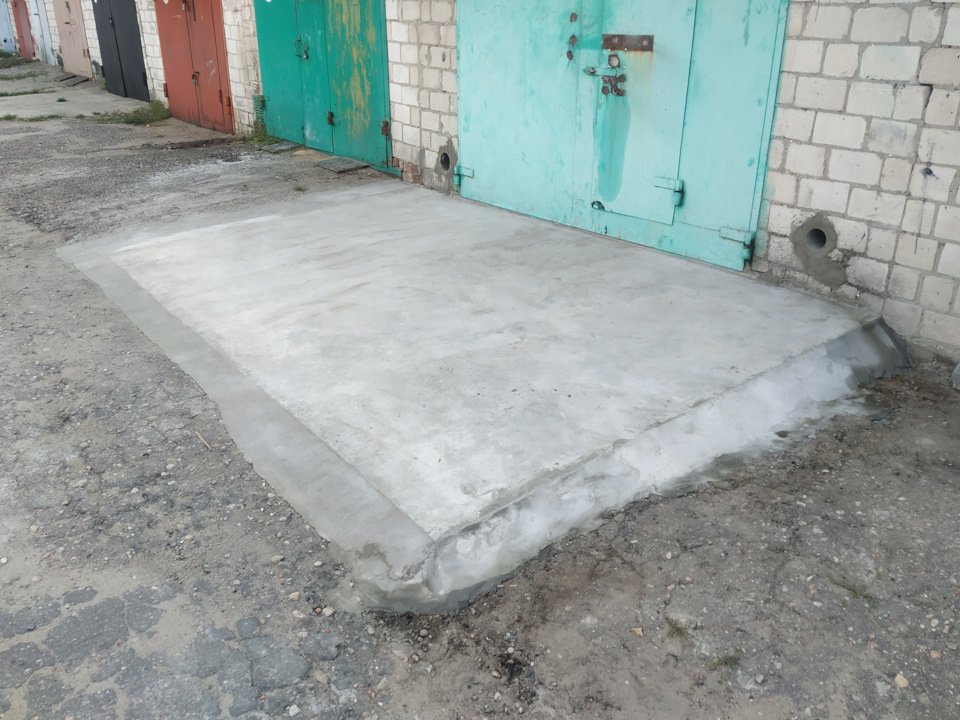

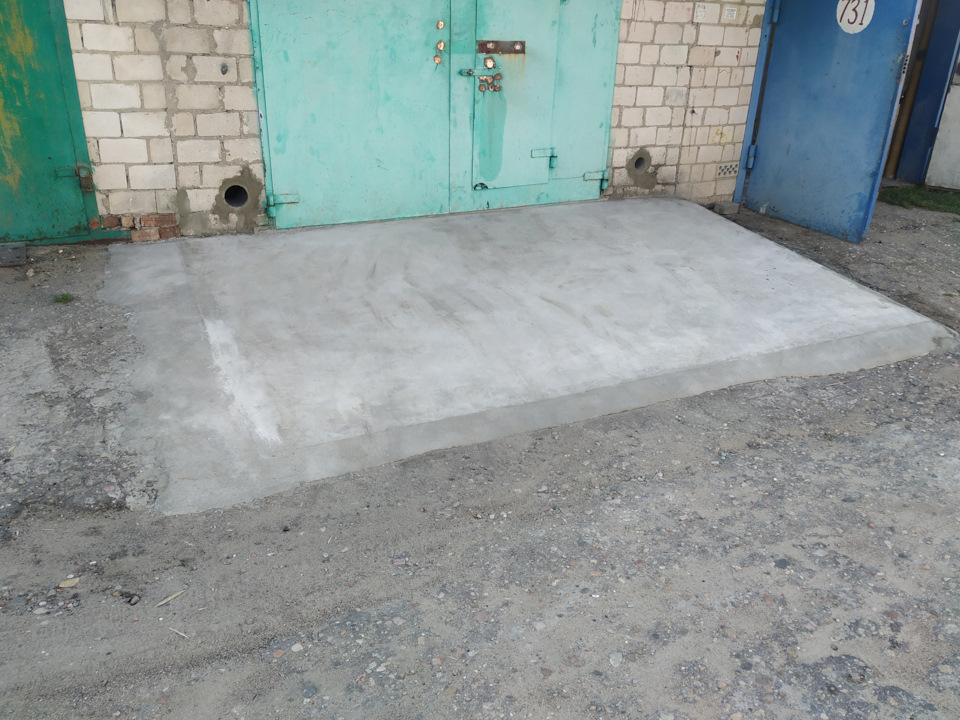

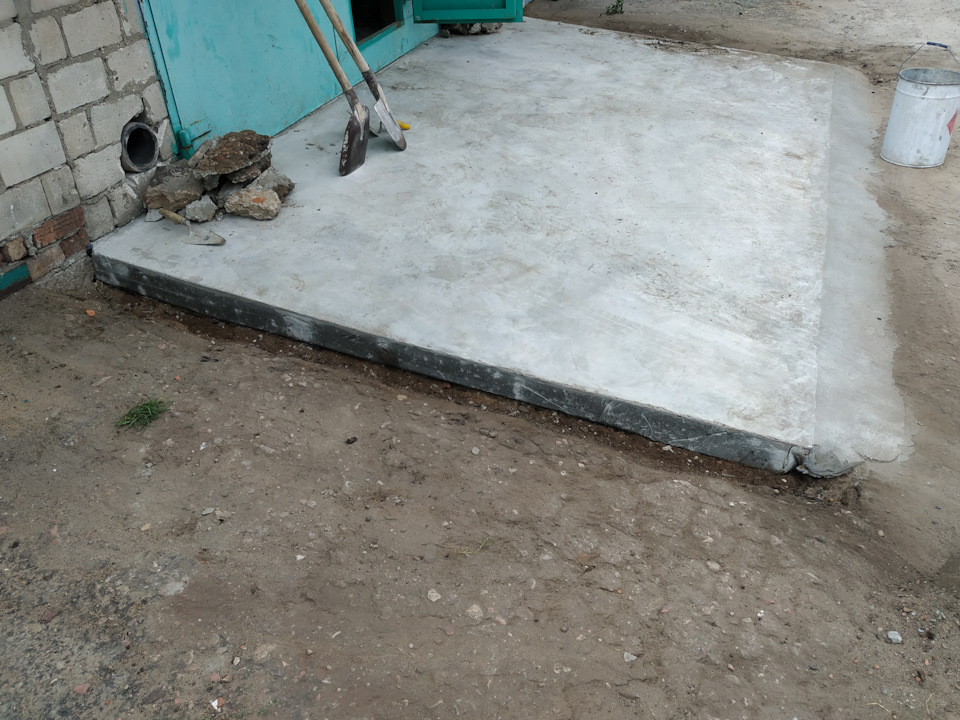

Заливка бетона на въезде в гараж – видео

Устройство пандуса. Делаем заезд из бетона своими руками

Как сделать пандус своими руками? В чём особенность бетонирования монолитного пандуса и как правильно рассчитать материал для заезда с уклоном? Статья расскажет, как определить параметры конструкции, рассчитать длину плоскости и объём материала для бетонного пандуса.

Пандус — заезд с уклоном для колясок, велосипедов, тележек и других лёгких колёсных средств. Большинство этих элементов дублируют лестничные марши при входе в здание и предназначены для проезда инвалидных и детских колясок.

Потребительские требования к пандусу:

  1. Небольшой уклон, достаточно пологий для подъёма на бесприводном инвалидном кресле.
  2. Ровная плоскость, без помех для движения.
  3. Устойчивость к атмосферным явлениям.

Конструктивно пандус представляет собой тело бетонного лестничного марша (далее — «тело лестницы») без ступеней. Ещё одно отличие — значительно меньший уклон. Согласно требованиям СНиП 35–01–2001 «Доступность зданий и сооружений для маломобильных групп населения» и СП 35–101–2001 «Проектирование зданий и сооружений с учетом доступности для маломобильных групп населения», угол наклона пандуса не должен превышать 10%. Подъёмная плоскость более 9% считается ненормативной, т. е. для подъёма по ней человеку с ограниченными возможностями потребуется помощник.

Для упрощения расчётов и работы мы возьмём за основу принцип создания бетонной лестницы. По расположению опоры пандус может быть трех видов:

  1. С полной опорой на грунт или подсыпку.
  2. С опорой на несущие стены (стенки).
  3. Без опоры (монолит).

Во всех случаях конструкция пандуса (как и лестницы) будет различаться. В частном строительстве подвесные марши и лестницы практически не встречаются из-за сложности возведения. Мы рассмотрим вариант устройства подъёмной плоскости на «подушке».

Определяем параметры конструкции

В зависимости от высоты конечной точки пандус может быть одномаршевый или многомаршевый. Максимальная длина подъёмной плоскости — 9 метров, высота подъёма одного марша — не более 80 см (СНиП). Во всех случаях следует в первую очередь предусмотреть площадки перед заездом, после подъёма и промежуточные (если маршей несколько). После подъёма не должно быть препятствий или барьеров (двери, порталы).

Читать еще:  Цельнометаллическая просечно вытяжная сетка (ЦПВС) оцинкованная и неоцинкованная

В ходе расчётов нам понадобится определить два главных показателя:

  1. Форма пандуса. Если высота подъёма больше нормативной (или удобной), следует разбить его на марши с промежуточной площадкой. Толщина бетонной плиты при этом будет неизменной.
  2. Общая длина пандуса с учётом площадок.

Предположим, что нам необходим пандус шириной в 1 метр и высотой подъёма 1,2 метра. Достаточная толщина плиты — 100 мм. Опорные стенки — армированная кирпичная кладка 125 мм (полкирпича) или шлакоблок 200 мм.

Расчёт пандуса

При уклоне 8% нормальное отношение высоты к длине — 1:12, т. е. на 1метр подъёма по вертикали будет приходиться 12 метров пандуса. При высоте в 1,2 м длина пандуса в плане будет равна:

Строить 15-метровый сплошной пандус не всегда удобно и это противоречит требованиям СНиП. Поэтому следует разбить его на два равных марша по 7,5 м (в плане). Высота уровня промежуточной площадки:

Длина подъёмной плоскости пандуса (по теореме Пифагора) будет равна:

  • Lплоск = корень квадр. из (Н2верт + L2панд) = корень квадр. из 1,44 + 225 = 15,04 м, принимаем 15 м

Промежуточную площадку принимаем 2х1 м (2 м 2 ).

Примечание. Конструкция пандуса может существенно различаться в зависимости от расположения — вдоль стены, параллельно углу или смежные марши. В статье рассмотрен вариант смежных маршей.

Общая длина бетонной плиты:

При ширине в 1 метр площадь будет равна 17 м 2 .

Объём бетона для пандуса:

Вычисляем объём стенок. Для этого нужно сложить площади стенок и умножить на толщину (она может различаться). Поскольку форма стенок условно прямоугольный треугольник, воспользуемся формулой:

  • Sстенок = Hверт х Lпанд = 1,2 х 15 = 18 м 2

Объём стенок при толщине в полкирпича:

  • Vстенок = 18 х 0,125 = 2,25 м 3

Количество кирпича для стенок будет равно:

Объём материала для засыпки примерно будет равен площади одной стенки, умноженной на ширину (1 м):

  • S1стенки = Sстенок / 2 = 18 / 2 = 9 м 2

Объём засыпки равен 9 м 3 .

Расчёт арматуры. Плита на подушке армируется в один слой вязаным каркасом-сеткой из арматуры А3 Ø 14–16 мм с ячейкой 150 мм. Главный нюанс бетонирования пандуса — необходимы барьеры из арматуры, которые также нужно учесть. Их устанавливают (при уклоне 8%) с шагом 2 метра, на каждый идёт 2 шт. по 1 м, итого 15 м.

Количество продольных стержней:

  • Nпрод = ширина / шаг = 1 / 0,15 = 6,67 = 6 шт.

Длина продольной арматуры:

  • Lарм.прод = Lплоск x Nпрод = 18 х 6 = 108 пог. м

Количество поперечных стержней:

  • Nпопер = Lплоск / шаг = 18 / 0,15 = 120 шт.

Длина поперечной арматуры:

  • Lпопер = Nпопер х ширину = 120 пог. м

Итого длина арматуры:

  • Lарм = Lпрод + Lпопер + Lбарьер = 108 + 120 + 15 = 243 пог. м

Порядок работы

1. После того как положение плоскости относительно пандуса окончательно определено, следует разметить площадку под будущую конструкцию. Для этого используйте шнуры и колышки. Старайтесь в первую очередь выдержать внутреннюю ширину пандуса.

2. После разбивки необходимо устроить фундамент под кирпичные стенки. Сечение балки под стенку в полкирпича 200х200 мм.

3. Растягиваем шнуры согласно уклону подъёмной плоскости.

4. Затем выкладываем опорные стенки из кирпича согласно выбранному принципу устройства пандуса. Если пандус огибает угол, нужна только одна стенка (вторая — стена здания).

Внимание! Армирование стенок, особенно углов, имеет большое значение — они должны выдержать нагрузку от засыпки и трамбовки. Применяйте кладочную сетку каждые 2 ряда.

5. Кладку следует выдержать 21 сутки.

6. Засыпаем пазуху между стенками с трамбовкой каждые 200–300 мм. Трамбовать следует аккуратно, особенно возле стен.

7. Прокладываем геотекстиль или полиэтилен (чтобы бетон не смешивался с засыпкой)

8. Вяжем арматурный каркас. Расстояние от подушки до сетки — 50 мм. Каркас должен заходить на стенки.

Внимание! Не забывайте устанавливать барьеры.

9. Устанавливаем отбортовку на дюбеля или поджимаем щиты снаружи. На щитах ставим отметки верха плоскости.

10. Бетонирование пандуса производится снизу-вверх.

Опалубку можно снимать на следующий день. Через 28 дней можно устанавливать поручни или возводить стены.

Бетонный пандус может служить основой для асфальта, тротуарной плитки или другого вида отделки. Его точные размеры определяются нуждами конкретного объекта. Но основные принципы его конструкции, описанные в этой статье, остаются неизменными.

Виталий Долбинов, рмнт.ру

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Как изготовить пандус из бетона

Для людей с ограниченными возможностями, особенно для инвалидов-колясочников, обычные ступеньки перед входом в подъезд дома (поликлинику или магазин) зачастую являются непреодолимым препятствием. Если же оборудовать часто посещаемые общественные места специальными гладкими наклонными под небольшим углом приспособлениями (пандусами), то у таких людей появится возможность подняться/спуститься без помощи посторонних. Об этом говорится и в государственной программе «Доступная среда», утвержденной правительством РФ.

Если же вы владелец частного дома и среди ваших близких имеется человек, использующий для передвижения инвалидную коляску, то вы можете самостоятельно обустроить пандус, применив обычный бетонный раствор.

Требования нормативных документов

Прежде, чем приступать к самостоятельному изготовлению бетонного пандуса, следует внимательно ознакомиться с нормативными документами (ГОСТ Р 51261-99; СНиП 35-01-2001; СП 30-102-99; СП 59.13330.2012), в которых изложены требования, предъявляемые к этим вспомогательным сооружениям. Дело в том, что они разработаны специалистами с учетом размеров стандартных типовых инвалидных колясок и тех физических усилий, которые необходимо будет приложить человеку с ограниченными возможностями для самостоятельного безопасного подъема/спуска по наклонной поверхности. Ниже приводим основные нормы, которых следует придерживаться при разработке проекта и последующего строительства пандуса:

  • Длина наклонной части (L) одного марша не должна превышать 9000 мм. Специалистами установлено, что именно такое расстояние (хотя оно и весьма усредненное) люди с ограниченными возможностями могут преодолеть без промежуточного отдыха.

  • Максимальный перепад высот (H) одного пролета не должен превышать 80 см.
  • Ширина свободной поверхности пандуса (без учета вспомогательных поручней) – не менее 90 см. Такая величина обусловлена габаритными размерами стандартных инвалидных колясок.
  • Угол наклона (α) рассчитывают, исходя из соблюдения пропорции длины пандуса (S), которая является проекцией наклонной части, к высоте (H). То есть, α=H/S=1/20 (или 5%).
Читать еще:  Понятие о монолитном и сборном бетоне и железобетоне

На заметку! В случае, когда свободного места для монтажа пандуса недостаточно, угол наклона допустимо увеличить и рассчитывать из пропорции α=H/S=1/12,5 (или 8%).

  • По бокам наклонной части должны быть установлены двухрядные поручни. Причем расстояние от поверхности пандуса до их нижнего/верхнего ряда составляет 700/900 мм соответственно.

Естественно, при самостоятельном строительстве пандуса на собственном участке для облегчения передвижения близких вам людей-инвалидов строго придерживаться изложенных выше требований не обязательно. Но помните: все перечисленные выше нормы и правила были разработаны с учетом мнения «маломобильных» групп населения. Поэтому к этому следует прислушаться.

Разновидности бетонных пандусов

В зависимости от высоты пандусы подразделяют на:

  • Одномаршевые (при H ≤ 80 см).
  • Многомаршевые (если H ˃ 80 см). Размеры площадки для разворота коляски у таких сооружений должны составлять не менее длина/ширина – 150/180 см.

По конструктивным особенностям бетонные пандусы могут быть с опорой:

  • Непосредственно на грунт (а точнее на щебеночно-песчаную подушку).
  • На специально обустроенные несущие стенки.

Особенности приготовления бетонной смеси для обустройства пандуса

Помните: раствор для изготовления пандуса должен быть более густой консистенции, чем для обустройства стяжки пола или заливки фундамента. В противном случае цементно-песчаная смесь при выравнивании будет просто стекать вниз.

Чтобы не ошибиться с количеством воды при замешивании раствора, лучше произвести пробное тестирование. Для этого следует изготовить маленький макет (вернее опалубку) будущего пандуса (с необходимым углом наклона). Затем приготовить небольшую порцию раствора (записав при этом, в каком соотношении был сделан замес). Если после укладки и выравнивания поверхности смесь сохраняет форму, то вы все сделали правильно. Если же раствор стекает вниз, то процесс следует повторить, постепенно уменьшая процентное содержание воды при приготовлении раствора, до тех пор, пока вы не добьетесь желаемого результата. Определив опытным путем необходимую консистенцию бетонной смеси, можно смело приступать к изготовлению наклонного пандуса.

Расчет длины «помощника» для «маломобильного» человека

Конструкция бетонного пандуса, естественно, напрямую будет зависеть от высоты площадки перед входной дверью относительно поверхности земли. Для примера рассчитаем размеры конкретного наклонного сооружения. Допустим, что перепад высот (H) между площадкой и уровнем земли составляет 40 см. Для расчета оптимального угла наклона (5%) воспользуемся формулой из нормативных документов H/S=1/20. Тогда длина пандуса составит: S=H×20=40×20=800 см=8 м. Если перед крыльцом дома нет достаточного свободного места, то увеличиваем угол наклона пандуса до предельно допустимой величины (8%). Исходя из соотношения: H/S=1/12,5; получаем S=H×12,5=40×12,5=500 см=5 м.

Важно! Дальнейшее уменьшение длины пандуса может привести к тому, что возведенный с таким трудом бетонный «помощник» станет для близкого вам инвалида-колясочника непреодолимым препятствием. Кстати, для того чтобы упростить составление предварительного проекта, можно воспользоваться онлайн-калькулятором, который легко найти в интернете.

Алгоритм изготовления пандуса своими руками

После того, как составлен чертеж бетонного сооружения, можно приступать к его строительству. Алгоритм обустройства во многом схож с изготовлением мелко заглубленного ленточного фундамента и состоит из нескольких этапов.

Производим подготовительные работы

  • В соответствии с чертежом с помощью колышков и строительного шнура делаем разметку.
  • Производим выемку грунта на глубину около 30 см.
  • В обустроенном углублении делаем песчаную подушку толщиной 10÷15 см и тщательно ее утрамбовываем, периодически смачивая водой.

Обустраиваем опалубку

В зависимости от длины пандуса опалубку для будущей бетонной конструкции можно изготовить двумя способами:

  • Изготавливаем два одинаковых деревянных щита (из досок, фанеры или ДСП). Причем верхние части заготовок должны быть скошены в соответствие с углом наклона будущего пандуса. В дальнейшем они послужат направляющими при выравнивании наружной поверхности. По внешней стороне разметки вбиваем в землю деревянные бруски. С помощью саморезов крепим к ним изготовленные щиты.

На заметку! Такой способ изготовления опалубки предпочтителен при незначительной длине пандуса. Если же протяженность конструкции велика, то деревянные заготовки будут просто «неподъемными».

  • Изначально в соответствии с нанесенной разметкой по всей длине будущего пандуса вбиваем в землю деревянные бруски. К их внутренней стороне с помощью саморезов крепим доски (листы фанеры или ДСП). Наносим на верхнюю часть обустроенной опалубки линию наклона, и отпиливаем излишки с помощью ножовки (или электролобзика).

Осуществляем армирование

После того, как закончено обустройство опалубки, производим ее армирование с помощью металлического каркаса. Сначала по всей поверхности «подушки» укладываем сетку из прутьев, скрепленных между собой вязальной проволоки.

Затем по периметру вбиваем в землю отрезки арматуры таким образом, чтобы они были немного ниже верхних торцов опалубки. К вертикальным штырям крепим следующий горизонтальный армирующий слой. Если планируем обустройство поручней, то в определенных местах осуществляем выпуски вертикальных армирующих элементов над наклонной внешней поверхностью. В последующем к ним привариваем опорные стойки, и уже на них крепим поручни.

Заливаем раствор

Если позволяют подъездные пути, то заказываем готовый раствор необходимой консистенции на ближайшем предприятии по его изготовлению и заливаем всю опалубку сразу. При этом производим уплотнение смеси с помощью погружного вибратора. Наружную поверхность уложенного раствора выравниваем правилом (или виброрейкой) по направлению снизу-вверх.

Если же изготавливаем пандус самостоятельно, то при приготовлении раствора (вручную или с помощью бетономешалки) стараемся минимизировать промежутки между замесами. Это крайне важно для того, чтобы будущая конструкция имела лучшую монолитность.

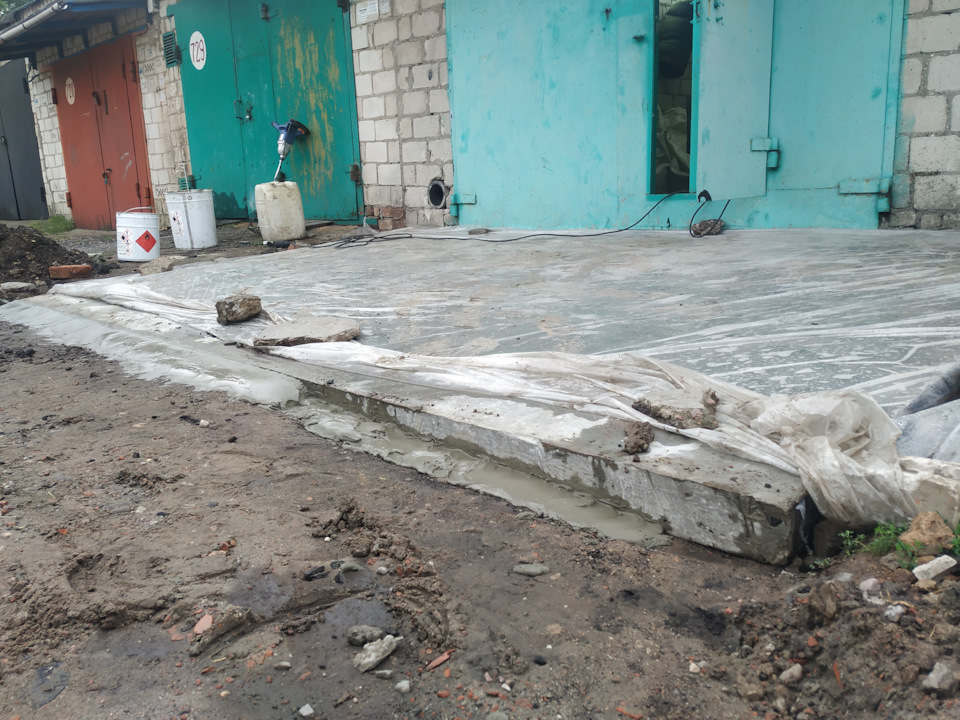

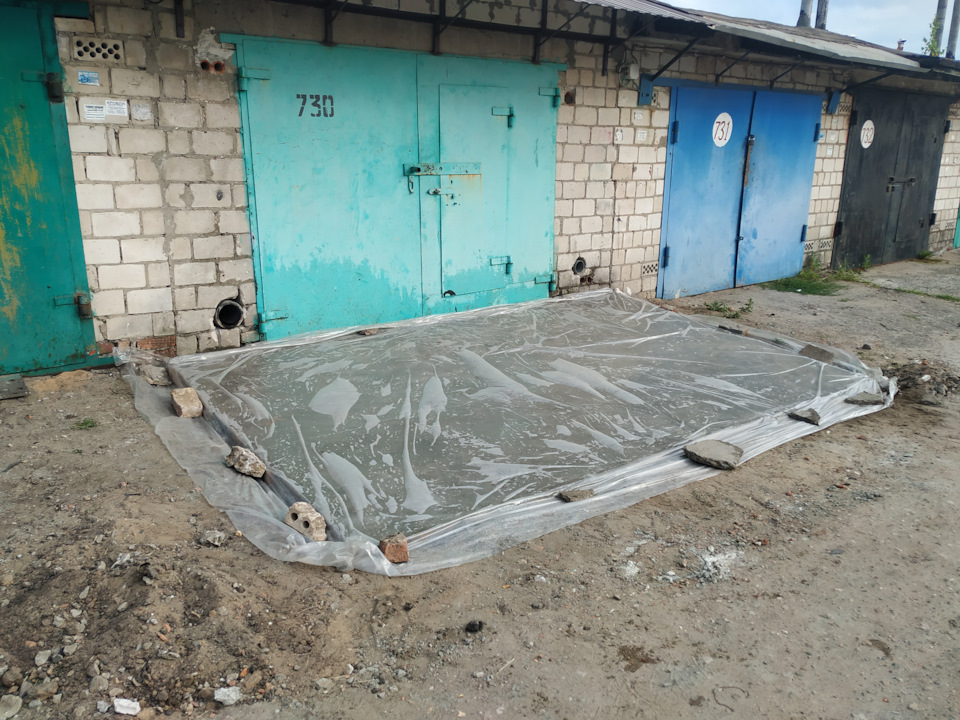

Важно! Для предотвращения быстрого высыхания уложенного раствора бетонную конструкцию следует укрыть полиэтиленовой пленкой (периодически снимая ее и смачивая поверхность водой).

Для предотвращения растрескивания наружной поверхности бетонного пандуса не забываем обустраивать компенсационные швы. Для этого подойдут деревянные рейки небольшой толщины (10÷15 мм), которые вдавливаем в уложенный раствор на расстоянии 80÷120 см друг от друга.

Демонтаж опалубки производим только после того, как раствор наберет окончательную прочность (как правило, это происходит через 25÷30 дней).

Производим облицовку

Боковые части возведенного бетонного пандуса декорируем в соответствии с личными предпочтениями, общим дизайном жилого строения и доступными материалами. Для этого подходит керамическая плитка, искусственный или натуральный камень. А вот внешнюю наклонную поверхность (то есть, «проезжую» часть) облицовываем только материалами, обладающими противоскользящими свойствами (например, специальными покрытиями на основе резины).

Читать еще:  Монтаж железобетонных забивных свай

Как сделать пандус из бетона

Пандус из бетона

Трудность передвижения людей с ограниченными возможностями – проблема, с которой они сталкиваются каждый день не только дома, но и на улице. Ведь человеку, который передвигается на инвалидной коляске, многие места просто не доступны, особенно, те, до которых можно добраться только при помощи лестницы. Для этого здания наравне со ступенями оборудуют пандусами.

Что такое пандус?

Пандус – незаменимая в наше время конструкция для заезда с уклоном для колясок, велосипедов, инвалидных кресел и прочего транспорта. Чаще всего он дублирует лестницу.

Назначение

Пандус устанавливается у входа в помещение или на лестничном пролете. Его главное назначение заключается в том, что он соединяет отличающиеся по высоте горизонтальные плоскости в случаях, когда нужно сооружение, отличающееся от лестницы по техническому назначению: для инвалидов или транспорта.

  • Угол наклона пандуса должен быть минимальным, чтобы инвалид в кресле без привода мог подняться по нему самостоятельно.
  • Поверхность должна быть не скользкой, прямой, не иметь никаких неровностей. Ничего не должно мешать движению.

Вернуться к оглавлению

Устойчивость сооружения

Конструкция представляет собой лестничный бетонный марш, только вместо ступеней у него — ровная плоскость спуска. В отличие от лестницы, его уклон не должен превышать 10%, а подъемная плоскость в 9% уже является отклонением от нормы, так как человек с ограниченными возможностями без чьей-либо помощи подняться по нему не сможет.

Какие бывают виды?

Прежде всего определим, какие бывают виды пандусов. В зависимости от используемого материала:

Также пандусы бывают:

Стационарные устанавливают у входа в здание. Они не убираются. Откидные используются, когда место ограничено, и опускаются в случае надобности. Они закрепляются на стене прохода. Часто устанавливаются в домах, где установка стационарного будет мешать свободному проходу других жильцов. Съемные устанавливают временно, для преодоления препятствия в конкретный момент. Они, в свою очередь, также бывают разных видов:

  1. Раздвижные телескопические – две аппарели, которые раздвигаются в длину и в собранном виде не занимают много места.
  2. Ролл-пандусы – вариант для тех, у кого совсем мало места. Благодаря специальному каркасу они скручиваются как ковер.
  3. Рампы – раскладная модель, которая используется для того, чтоб преодолеть пороги и другие небольшие возвышенности.

Еще пандусы можно классифицировать на:

  • монолитные;
  • с опорой стенки;
  • с полной опорой на грунт или подсыпку.

Вернуться к оглавлению

Как сделать своими руками?

Определение параметров конструкции

Бетонный пандус — один из самых устойчивых видов. Они бывают одномаршевыми (на один пролет) или многомаршевыми (с промежуточными площадками). Это зависит от высоты подъема. Максимальная длина одной полоски не должна превышать 9 метров, поэтому нельзя сделать одну длинную плоскость на большое расстояние. Также учитывается то, что максимальная высота марша – 80 см. Исходя из этого, рассчитывая размеры пандуса нужно взять во внимание площадки в начале, в конце пандуса, а также промежуточные площадки. При сооружении пандуса важно знать, что подъему не должно ничего препятствовать, например, дверь. Площадки должны быть достаточных размеров, чтобы хватало места для свободного разворота коляски.

Минимальная ширина плоскости пандуса должна быть 1 м, если предусмотрено одностороннее движение, и, соответственно 2 м, если двустороннее. Законом также предусмотрено обязательное устройство бортиков на пандусе, чтобы колеса коляски не соскакивали с поверхности. Их минимальная высота — 5 см. Для безопасности и удобства передвижения пандусом, его оборудуют перилами с обеих сторон. Поручни должны быть расположены по всей длине, их высота должна учитывать потребности детей и взрослых. Поэтому перила располагают на высоте 50 см – для ребенка и, соответственно, 70, 90 см – для взрослого.

Расчет пандуса

Прежде чем приступить к работам, нужно подготовится, сделать все необходимые расчеты и замеры, то есть составить проект. Согласно нормативам, высота пандуса должна относиться к длине в расчете 1:12. Это значит, что для сооружения конструкции высотой 1 метр нужно сделать ее длиной в 12 метров, а при высоте 1,2 метра – в 15 метров. Однако согласно нормам делать так запрещено, поэтому нужно разделить его на 2 марша одинаковой длины – по 7,5 метра, площадка между маршами будет на высоте 0,6 метра (h1/2 = 1,2/2)

Размер площадки между маршами возьмем 2 м2. Исходя из этого нужна l1 17 м2 (15 м и 2 м площадка).

V1 = 1/10 s = 1/10 17 м2 = 1,7 кубометра.

V2 = h1 * l1 = 1, 2 * 15 = 18 м2* ½ толщина кирпича (0,125 м) = 2,225 кубометров.

m = 2, 25 : 0,002 = 1125 штук.

Так же определяем объем используемой насыпки (9 м3) и необходимую длину прутьев арматуры (243 погонных метра):

  • площадь — s;
  • высота пандуса – h1;
  • высота площадки – h2;
  • длина плиты – l1;
  • объем бетона – v1;
  • объем стенок – v2;
  • количество кирпичей – n.

Вернуться к оглавлению

Последовательность работ

  • Армирование пандуса.

Шаг 1. Делаем разметку под сооружение шнурами и колышками. При этом учитывается внутренняя ширина будущей конструкции.

  • Шаг 2. Заливаем фундамент под стены.
  • Шаг 3. Осуществляем растяжку и выставление уклона.
  • Шаг 4. Занимаемся выкладывание кирпичных стен. После этого выжидаем около месяца.
  • Шаг 5. Засыпаем расстояние между стенками.
  • Шаг 6. Нужно сделать защитную прослойку между засыпкой и бетоном (часто используют полиэтилен).
  • Шаг 7. Армируем сооружение.
  • Шаг 8. Делаем отбортовку.
  • Шаг 9. Производим бетонирование. Залить лучше бетон марки не ниже М300 снизу вверх. Так как верхний слой будет сохнуть быстро, его смазывают водой, чтоб все засыхало равномерно. Если после его полного высыхания появляются трещины, их можно исправить цементной стяжкой.
  • Шаг 9. Делаем установку перил.
  • Шаг 10. Покрываем конструкцию брусчаткой или другим материалом.
  • Вернуться к оглавлению

    Вывод

    Установка пандуса — дело необходимое. По пандусу передвигается не только человек с ограниченными возможностями, но и люди с колясками. Это как минимум сделает удобней посещение того или иного здания. Прежде чем залить конструкцию, сооружение, надо определиться, какое именно подойдет лучше всего, .потом заняться расчетами.

    Какие бывают виды?
    Прежде всего определим, какие бывают виды пандусов. В зависимости от используемого материала:
    • металлические;
    • бетонные;
    • деревянные.

    Также пандусы бывают:
    • Стационарные;
    • Откидные;
    • Съемные.

    Стационарные устанавливают у входа в здание. Они не убираются. Откидные используются, когда место ограничено, и опускаются в случае необходимости. Они закрепляются на стене прохода. Часто устанавливаются в домах, где установка стационарного будет мешать свободному проходу других жителей. Съемные устанавливают временно, для преодоления препятствия в конкретный момент. Они, в свою очередь, также бывают различных видов:
    1. Раздвижные телескопические — две аппарели, которые раздвигаются в длину и в собранном виде не занимают много места.
    2. Ролл-пандусы — вариант для тех, у кого совсем мало места. Благодаря специальному каркасу они скручиваются как ковер.
    3. Рампы — раскладная модель, которая используется для того, чтобы преодолеть пороги и другие небольшие возвышенности.

    Еще пандусы можно классифицировать на:
    • монолитные;
    • с опорой стенки;
    • с полной опорой на грунт или подсыпку.

    Этапы работ

    После того, как подготовлено основание пандуса выкладывается опорная стенка из кирпича. Кладка выдерживается в течение 21 суток. Далее устанавливается опалубка и закрепляется с внешней стороны вбитыми в землю колышками или отрезками арматуры. Внутрь укладывается арматурный каркас. Следующий этап — необходимо залить слоями бетонный раствор. Каждый слой утрамбовывается штыкованием, чтобы избавиться от воздуха в смеси. Бетонирование происходит с попутным формированием ската под заданным углом. После этого устанавливаются опоры для перил. Пандус будет готов к использованию через 3—4 недели после заливки, когда бетон затвердеет и приобретет достаточную прочность. В течение этого времени необходимо периодически поливать поверхность водой и закрывать пленкой предохраняя от попадания прямых солнечных лучей.

    Последовательность сооружения бетонного пандуса

    Итак, если чертеж готов, на него нанесены размеры, можно переходить к самим строительным работам. А начинается все с земляных работ.

    • Смотрим на чертеж и переносим размеры пандуса на землю в месте точной его установки, привязанной к лестнице на улице. Переносится ширина пролета и его длина в плоскости.
    • Делаются отметки, то есть, обозначаются границы конструкции.
    • Производится выемка грунта по всей нанесенной площади на глубину до 30 см.
    • Делается подсыпка слоем в 10-15 см из крупнозернистого песка. Можно использовать для этих целей и гравий. Подушка утрамбовывается.
    • А вот теперь два варианта: можно установить опалубку на всю конструкцию и в нее залить бетон, а можно сначала установить опалубку для бордюров с двух сторон, залить бетонный раствор, дождаться высыхания, снять опалубку, и уже между ними залить бетонный раствор, который будет формировать пролет пандуса для инвалидов. Бордюры в этом случае будут играть роль ребер жесткости, то есть устройство будет более надежным. Правда, сам процесс займет много времени.

    Хотя первый вариант проще в исполнении. Для этого, смотрим на чертеж, нужно изготовить опалубку. Для этого подойдут доски, даже б/у, или толстая фанера (12 мм). С фанерой процесс изготовления опалубки намного проще и надежнее. Все дело в том, что устройство пандуса имеет наклонную форму. Сделать наклонную опалубку своими руками из досок сложнее, чем из фанеры. Просто на фанерный лист наносится боковая сторона пандуса, а это длина в плоскости и высота до верхней площадки лестницы, после чего обычной пилой боковина и вырезается. Таких боковин должно быть две.

    Устанавливают их на подготовленную подушку и закрепляют с внешней стороны опорами. Это могут быть вбитые в землю деревянные рейки или куски металлической арматуры, трубы, угольников. Чем длиннее пандус, тем больше опор, чтобы боковины смогли выдержать давление бетонного раствора.

    Далее устанавливается армирующий каркас. Сделать его своими руками непросто. Если он изготавливается из металлической арматуры, то понадобится электросварка. Можно уложить подрезанную арматуру в виде ячеистой конструкции и ее элементы связать между собой специальной вязальной проволокой (она не ломается при частых изгибах).

    Далее, все происходит по нижеследующему алгоритму.

    • На подготовленную песчаную подушку укладывается первая решетка армирующего каркаса. По ее периметру в песок забиваются арматуры по высоте, соответствующей высоте пандуса на каждом участке. Так как это устройство с наклоном, то и высота арматур будет разной.
    • Делается заливка бетонного раствора, слой которого должен полностью закрыть армирующую решетку.

    Внимание! Чтобы сделать пандус для инвалидов, необходим бетон марки М300 или больше.

    Залитый бетонный раствор утрамбовывается с помощью виброплиты или проштыковывается лопатами. Здесь важно удалить воздух, который остается внутри смеси при ее изготовлении. Именно воздух снижает технические характеристики бетонного изделия.

  • Укладывается следующая армирующая решетка, которая привязывается к вертикальным штырям.
  • Заливается следующий слой бетона. При этом необходимо формировать сразу угол наклона пандуса. Это делается правилом «на себя».
  • Когда вся конструкция будет готова, необходимо оставить ее на 28 дней, чтобы бетон хорошо просох и набрал свою марочную прочность. Обратите внимание на тот факт, что внутри конструкции бетон еще будет сырым, а снаружи просохнет. То есть, может произойти отслоение двух залитых уровней. Поэтому рекомендуется в течение нескольких дней верхнюю и боковые плоскости пандуса поливать водой.

    После чего можно переходить к отделке. Вообще, проезжую часть стараются ничем не оформлять. Лучше сделать цементацию дорожки и площадок, так устройство прослужит дольше. И еще один совет – если длина пандуса достаточно большая, то необходимо через каждый метр устраивать на бетонной поверхности компенсационные швы, которые создадут разряжение внутри бетонного слоя. Обычно для этого используют гладкую арматуру или деревянны

    Вывод

    Установка пандуса — дело необходимое. По пандусу передвигается не только человек с ограниченными возможностями, но и люди с колясками. Это как минимум сделает удобней посещение того или иного здания. Прежде чем залить конструкцию, сооружение, надо определиться, какое именно подойдет лучше всего, .потом заняться расчетами.

    Если вы выбрали пандус из бетона, то вышеизложенные инструкции помогут все рассчитать.

    Учиться и еще раз учиться: как сделать въезд в гараж своими руками? Как залить? Устройство пандуса и другое

    Любой автовладелец хочет видеть подъезд к своему гаражу чистым и удобным. Особенно это актуально в осенне-зимний период, когда погода вносит свои суровые коррективы.

    В этих условиях необходимо устройство, облегчающее въезд в гараж и защищающее гараж от осадков.

    Важность устройства въезда в гараж

    Лужи, грязь, наледь, образовавшиеся перед гаражом, создают массу сложностей для въезда. Обледенелый порог, на котором проскальзывают шины автомобиля, создает риск возникновения нештатной ситуации и увеличивает нагрузку на подвеску автомобиля.

    Скопившаяся у порога вода стремится проникнуть в гараж. Трудности, особенно в сумерках, направления автомобиля в гаражные ворота, постоянно рискуя задеть кузовом какое-нибудь препятствие. Все это подчеркивает важность организации устройства въезда.

    К этому типу устройств можно отнести:

    • пандус;
    • отмостка;
    • стяжка.

    Как сделать въезд в гараж своими руками из бетона? Из чего еще можно сделать подъезд в частном доме? Расскажем поподробней, пошаговая инструкция к вашему вниманию.

    Пандус

    Сам по себе пандус – довольно простое сооружение. Основная цель его создания – организовать удобный заезд в гараж. Чем более пологий пандус, тем удобнее его использовать.

    Вид пандуса зависит от расположения подъездных путей к гаражу – это может быть прямой подъезд или подъезд с поворотом. Пандус может быть выполнен с подъемом или со спуском (если он ведет, например, в подвальный гараж).

    Для пандуса с подъемом устанавливаются бордюры, чтобы избежать съезжания автомобиля, у пандусов со спуском роль этих ограничителей играют стены.

    Ширина пандуса обычно на 30 сантиметров превосходит ширину гаражных ворот, на дальнем конце пандус немного расширяется, что упрощает въезд. Наиболее оптимальная его длина – 5 метров, но она может быть разной в зависимости от пожеланий владельца.

    Так же в пандусе предусмотрен уклон поверхности и устроена система дренажа, а перед его порогом устанавливается канавка для отвода воды, накрытая решеткой, чтобы атмосферные осадки стекали к краям и отводились от устройства.

    Вместе с пандусом со стороны гаражного пола часто используется съезд с порога гаражных ворот, так называемый контрпандус, он делает въезд мягким и снижает нагрузки на автомобильную подвеску.

    Варианты, из которых изготавливают пандус, могут быть совершенно разными – это и дерево, и металл, и бетон. Их плюсы и минусы:

    1. Дерево: простой и легкий в изготовлении, но недолговечный пандус, его приходится менять раз в 2-3 года.
    2. Металл: прочный и надежный, но при отрицательных температурах воздуха становится очень скользким.
    3. Бетон: наиболее оптимальный вариант по соотношению цена – качество. Бетонный пандус может эксплуатироваться многие годы, если на этапе строительства соблюдены все правила, указанные в соответствующих СНиП.

    Устройство пандуса для въезда в гараж.

    Отмостка

    Отмостка – полоса из бетона или асфальта с уклоном от здания для отвода воды.

    Самый оптимальный вариант отмостки для гаража – создание наклонного пола с уклоном 15-20 градусов (или 20-30 мм на 1 м длины). Ширину отмостки можно сделать от 1 м и до значения, которое кажется автовладельцу оптимальным. Часто отмостка занимает всю площадь перед домом и выложена плиткой, что смотрится весьма интересно.

    Стяжка

    Стяжка – цементно-песчаный или асфальтобетонный слой для выравнивания и придания жесткости поверхности. В варианте с гаражом это ровная забетонированная площадка, применяемая при недостаточной жесткости грунтового слоя.

    Даже в случае, если уровень пола гаража совпадает с уровнем подъездного пути, можно поднять порог, что защитит гараж от осадков. Лучший уровень подъема порога: 20 см. Уклон пандуса в 25 градусов в этом случае оптимален.

    Плюсы и минусы разных вариантов

    1. Плиты ЖБИ.

    Можно организовать площадку перед гаражом, положив на песчаную и гравийную подушки плиты ЖБИ. Можно подобрать плиты любой необходимой длины; установка плит с помощью подъемного крана очень проста.

    Долговечная и надежная конструкция, но главный ее недостаток, это стоимость. Так же, если вокруг места строительства присутствуют развитые коммуникации, бывает трудно или невозможно обеспечить работу подъемного крана.

    Тротуарная плитка.

    Чем хорош подъезд к гаражу, выложенный тротуарной плиткой? Довольно красивая и долговечная конструкция, которая прослужит не один год. Необходимо использовать вибропрессованную плитку (вибролитая плитка изготавливается с применением компонентов гипса, которые довольно недолговечны).

    Недостатком плитки является ее большая неустойчивость к соли, в этом случае ее необходимо менять каждые 3 года. Так же существует риск обледенения плитки, что снижает ее практичность.

    Въезд в гараж: фото площадки, выложенной плиткой.

    Стяжка.

    Пожалуй, самое недорогое и практичное решение.

    При правильном устройстве служит многие годы.

    Асфальтовое покрытие.

    Недорогой материал, устойчив к сложным погодным условиям, не разрушается от соли.

    Нормы по наклону пандуса

    Каким должен быть уклон въезда в подземный гараж? По действующему СНиП 21-02-99 п. 5.28 «стоянки автомобилей» продольный уклон открытых рамп (уличных) должен быть не более 10%. Т.е. при высотном перепаде в 10 см нижняя часть пандуса должна иметь длину 1 м (1:10, 10%).

    Пример изготовления стяжки

    Прежде необходимо сказать пару слов о пучинистых грунтах, поскольку строительство на этом типе грунтов очень распространено в нашей стране.

    Пучинистыми называют все глинистые грунты (к ним относятся: глины, суглинки и супеси) с высоким уровнем грунтовых вод. Глина в пучинистых грунтах хорошо задерживает влагу, и почва при замерзании расширяется во все стороны, что может приводить к подъему строений, расположенных на ней.

    Для мелкозаглубленных строительных работ борьба с пучинистостью грунтов заключается в изъятии части грунта под постройкой и заменой его материалами, не удерживающими влагу. Дополнительно принимаются меры от промерзания грунта рядом с постройкой; для этого грунт утепляется, например, пенополистиролом.

    Как залить въезд в гараж? Как правильно забетонировать? Этапы работ по обустройству и бетонированию стяжки:

    1. Вынуть грунт на глубину примерно 40 см по размеру будущей стяжки.
    2. Уложить первый слой песка (песчаной подушки), плотно утрамбовать, пролить водой.
    3. Уложить второй слой песка, утрамбовать, пролить водой.
    4. Уложить слой мелкофракционной щебенки до верха вырытого котлована.
    5. Если стяжка организуется не на всю длину автомобиля, оставшееся расстояние можно засыпать слоем щебенки, предварительно сняв растительность в месте засыпки и уложив геотекстиль (чтобы щебенка не тонула в земле).
    6. Отделить будущую стяжку и фундамент, используя полосу линокрома в случае, если не планируется привязывать стяжку к фундаменту гаража. Между стяжкой и рамкой ворот оставить зазор примерно 3 см.
    7. Изготовить опалубку их досок на три стороны. Опалубку можно изготовить из доски толщиной от 25 мм. Тщательно закрепить опалубку (можно присыпать ее щебнем с внешней стороны по всей площади досок), выведя ее по уровню ровно горизонтально. Доски можно смазать специальным маслом для опалубки, чтобы потом было легче отделить их от бетона, не повреждая стяжку. Для этих целей хорошо подойдет смазка Hormusend HLV-37.
    8. Выложить на подушку из щебенки по всей площади утеплитель (плиты пенополистирола экструдированного толщиной 5 см).
    9. Связать каркас из арматуры под заливку раствора со щебенкой.
    10. Для приготовления раствора можно добавлять «Фейри» как пластификатор.
    11. Залить основной бетонный слой, используя виброуплотнитель.
    12. После укладки основного бетонного слоя положить на него сетку с ячейкой 50х50 мм (арматурную).
    13. Замешать раствор, не добавляя на этот раз щебень (только пластификатор, цемент, песок), залить финишную стяжку.
    14. Выровнять финишную стяжку, используя для этого доску.
    15. Провести железнение стяжки после появления достаточного количества влаги на поверхности стяжки.
    16. Получившуюся стяжку сразу укрыть для защиты от птиц и животных на время сушки.

    Бетонная стяжка наберет полую прочность примерно через 15 дней. Стяжку необходимо поливать в течение 5 – 7 дней, чтобы она постоянно оставалась влажной. Так же стяжку можно накрыть пленкой, и если будет поддерживаться достаточная влажность стяжки, ее можно не поливать.

    Размеры и материалы для изготовления:

    • цемент марки М400;
    • песок, толщина слоев: 15 см. каждый;
    • щебень, толщина слоя: 10 см;
    • бетон, толщина слоя: 15 см;
    • пропорции раствора для основного бетонирования: песок – 3, цемент – 1, щебень – 5;
    • пропорции раствора для финишной стяжки: песок – 4, цемент – 1.

    «Фейри» в роли пластификатора делает раствор эластичнее (из-за добавки глицерина). Соотношение: 1/3 стакана пластификатора на 1/4 кубометра раствора.

    А тут видео, о том как сделать отмостку для гаража.

    Устройство въезда в гараж позволяет создать удобную и хорошо видимую площадку и позволяет автовладельцу уверенно и точно направлять свой автомобиль. Вода, скапливающаяся у порога, так же не проникает внутрь гаража, если перед ним установлено правильно выполненное въездное устройство.

    Потраченные силы на обустройство гаража с лихвой окупаются удобством и хорошим настроением автовладельца от легкой и безопасной его эксплуатации.

    Сообщества › Гараж Мечты › Блог › Бетонный пандус перед гаражом

    Здравствуйте.

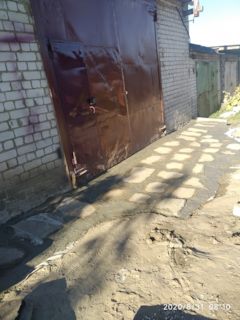

    Решил заморочиться и сделать нормальный въезд в гараж. Стена подвала сырела под воротами, поэтому гидроизоляция и отвод влаги от гаража были необходимы.

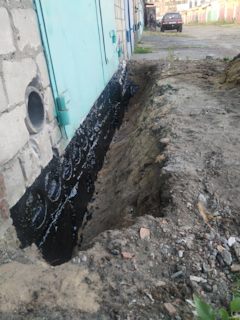

    Первым делом вырыл траншею вдоль фундамента глубиной 50-60 см и в два слоя покрыл гидроизоляцией Технониколь.

    Выравниваем площадку, убираем лишнее. Оказалось, что грунтом там и не пахнет, уже подсыпка из песка + сверху немного шлака, ближе к асфальту гравий.

    По лазерному невелиру установил опалубку и маяк с нужным уклоном.
    Далее пленка, армирование из подручных средств, решетки приварил к рамке ворот.

    Бетон заказывал М350, сразу после заливки железнил.Толщина плиты от 13см до 17см. Зазор от плиты до ворот — 2см. «Пучинить» и подымать плиту не должно, поэтому вполне достаточно.Две недели под пленкой с периодической проливкой.

    Финальный штрих — пологие «сходы».

    Комментарии 38

    Всё чётко! Я бы полистирол еще бы постилил ближе к воротам, но у вас зима не такая суровая, можно и без него.

    Отличная работа! Эксперты по вспучиванию бетона смотрю уже подъехали ))

    Ахаха)))) Как вы правы)))

    Не плохо, а я сэкономил на бетоне, натаскал толстые плиты снятого асфальта (бесплатно) и вымостил на бетон, у ворот +- по уровню

    А дверь соседского гаража полностью откроется?

    Открывается до отмостки.

    В если соседу надо полностью ворота открыть? Че будете делать?

    Т.е. полностью? Чтобы прямо к стене прижались двери? Они так не откроются.
    Такой рельеф в кооперативе.

    На улице не железнят. Зимой можно сказать, прощай коленям и локтям.
    Это сообщество как раз что бы спросить, уточнить.
    У вас капитальный гараж, т.е. как в металических, по бокам не заливает, можно просто кинуть было мембрану, немного засыпать шлаком. Пролив его жидким раствором .

    Самому нужно было мешать, тоже заказывал миксер 2 зимы и бетон превратился в песок и щебень

    Я заказывал на ЖБИ. Лично, и там же в кассу оплачивал. С бумагами дали кучу сертификатов качества. Фундаменту уже 7-й год, ничего с ним не произошло. Если вы заказали у мошенников без бумаг и сертификатов, никто не виноват. Качество бетона как на ЖБИ, тем более 350, вам вручную не сделать никогда.

    Бумаги сохрани снимай фото после зимы

    Я говорю, уже 6 зим прошло. Всё ок. Но бумаги храню)

    Как же не понятно вы все пишите. Что за рамка гаража, от куда это понятие.
    если швеллер под воротами плошмя, то может поднимет его зимой. А если бы не привязал, то поднимет плиту и ворота не откроешь. Зимой проверишь как оно в эксплуатации

    Поправил, о рамке ворот речь. Зима у нас «лайтовая».

    А Технониколь чем мазали?
    Через год покажите!))
    тоже хочу…

    Кистью мазал.
    Напомните только)

    Как в аптеке, всё супер.

    Нельзя привязывать отмостки к фундаментам. К воротам тем более. Зачем железнить дорогущий М 350 я вообще не понимаю. Если он сделан на ЖБИ, то ничего туда больше добавлять не нужно.

    (Нельзя привязывать отмостки к фундаментам.) Причина?

    СНИПы. Если коротко, отмостку будет полнимать силами пучения. Так её просто поднимет, и опустит. А так она сломается. Щель между отмосткой и фундаментом(а она по любому будет) заполняется специальным герметиком, типа Sikaflex Construction.

    Так а почему будет пучинить? Внизу песок. Пучинит грунт, в котором влага задерживается и при промерзании расширяется.

    Внизу песок на какую глубину? Какая глубина промерзания в вашем регионе?

    50 см песка точно есть, т.к. ч на эту глубину выкапывал траншею, и он не заканчивался, а уходил глубже. Потом сверху плита возьмем в среднем 15см. По данным из гугла глубина промерзания — 69см. Что думаете?

    Считайте. У вас 50+15=65см. Глубина промерзания по вашим словам 69 см. Может поднять. А может и нет. От температуры зависит, от обилия осадков. Не заморачивайтесь уже, дело сделано, ничего ни вечно)) Просто знайте, как нужно делать, пригодится.

    Внизу песок на какую глубину? Какая глубина промерзания в вашем регионе?

    Гидроизоляция Технониколь, да и любая аналогичная, так себе, половинчатое экономное решение. На щели она не рассчитана. Хотите хорошую гидроизоляцию, нужно работать с наплавляемыми битумными материалами. Для гаража пойдёт))

    СНИПы. Если коротко, отмостку будет полнимать силами пучения. Так её просто поднимет, и опустит. А так она сломается. Щель между отмосткой и фундаментом(а она по любому будет) заполняется специальным герметиком, типа Sikaflex Construction.

    Всё может быть, спорить не стану. У меня тоже привязан армированный-бетонированный заезд к фундаменту. Лет 8 назад делал. Пока проблем, не наблюдал. Да, щель небольшая появилась уже через год, между фундаментом и заездом. Прочистил, пропылесосил и залил эластичной мастикой. На этом и закончилось, больше ничего.
    Есть разница только, что у автора а что у меня. У меня см под 30 ниже уровня грунта копалось, дохрена было битого кирпича т.ч. с заполнением проблем не было

    СНИПы. Если коротко, отмостку будет полнимать силами пучения. Так её просто поднимет, и опустит. А так она сломается. Щель между отмосткой и фундаментом(а она по любому будет) заполняется специальным герметиком, типа Sikaflex Construction.

    у меня на гараже подсыпка из песка где-то 30 см толщиной, арматура связана с арматурой цоколя под воротами и залита плита (15-20 см) вплотную к фундаменту под воротами.
    стоит уже 9 лет и зимы были ниже — 30 град и все нормально

    Да я не спорю. Я лишь написал, как оно правильно. Без геологии строится 95% частных домов, 80% без проекта, и отлично стоят. В том числе и я сам строился без них. Но бывает, что кому-то не везёт…

    Нельзя привязывать отмостки к фундаментам. К воротам тем более. Зачем железнить дорогущий М 350 я вообще не понимаю. Если он сделан на ЖБИ, то ничего туда больше добавлять не нужно.

    Почему нельзя привязывать, можете объяснить? Я рассуждал по-другому, т.к. со временем плита «отъезжает» и зазор образуется, сам лично видел подобное. Поэтому и сделал привязку.
    Про железнение : будем считать, что это мой личный за*б.

    Устройство пандуса — делаем заезд из бетона своими руками

    Как сделать пандус своими руками? В чём особенность бетонирования монолитного пандуса и как правильно рассчитать материал для заезда с уклоном? Статья расскажет, как определить параметры конструкции, рассчитать длину плоскости и объём материала для бетонного пандуса.

    • Определяем параметры конструкции
    • Расчёт пандуса
    • Порядок работы

    Пандус — заезд с уклоном для колясок, велосипедов, тележек и других лёгких колёсных средств. Большинство этих элементов дублируют лестничные марши при входе в здание и предназначены для проезда инвалидных и детских колясок.

    Потребительские требования к пандусу:

    1. Небольшой уклон, достаточно пологий для подъёма на бесприводном инвалидном кресле.
    2. Ровная плоскость, без помех для движения.
    3. Устойчивость к атмосферным явлениям.

    Конструктивно пандус представляет собой тело бетонного лестничного марша (далее — «тело лестницы») без ступеней. Ещё одно отличие — значительно меньший уклон. Согласно требованиям СНиП 35–01–2001 «Доступность зданий и сооружений для маломобильных групп населения» и СП 35–101–2001 «Проектирование зданий и сооружений с учетом доступности для маломобильных групп населения», угол наклона пандуса не должен превышать 10%. Подъёмная плоскость более 9% считается ненормативной, т. е. для подъёма по ней человеку с ограниченными возможностями потребуется помощник.

    Для упрощения расчётов и работы мы возьмём за основу принцип создания бетонной лестницы. По расположению опоры пандус может быть трех видов:

    1. С полной опорой на грунт или подсыпку.
    2. С опорой на несущие стены (стенки).
    3. Без опоры (монолит).

    Во всех случаях конструкция пандуса (как и лестницы) будет различаться. В частном строительстве подвесные марши и лестницы практически не встречаются из-за сложности возведения. Мы рассмотрим вариант устройства подъёмной плоскости на «подушке».

    Определяем параметры конструкции

    В зависимости от высоты конечной точки пандус может быть одномаршевый или многомаршевый. Максимальная длина подъёмной плоскости — 9 метров, высота подъёма одного марша — не более 80 см (СНиП). Во всех случаях следует в первую очередь предусмотреть площадки перед заездом, после подъёма и промежуточные (если маршей несколько). После подъёма не должно быть препятствий или барьеров (двери, порталы).

    В ходе расчётов нам понадобится определить два главных показателя:

    1. Форма пандуса. Если высота подъёма больше нормативной (или удобной), следует разбить его на марши с промежуточной площадкой. Толщина бетонной плиты при этом будет неизменной.
    2. Общая длина пандуса с учётом площадок.

    Предположим, что нам необходим пандус шириной в 1 метр и высотой подъёма 1,2 метра. Достаточная толщина плиты — 100 мм. Опорные стенки — армированная кирпичная кладка 125 мм (полкирпича) или шлакоблок 200 мм.

    Расчёт пандуса

    При уклоне 8% нормальное отношение высоты к длине — 1:12, т. е. на 1метр подъёма по вертикали будет приходиться 12 метров пандуса. При высоте в 1,2 м длина пандуса в плане будет равна:

    Строить 15-метровый сплошной пандус не всегда удобно и это противоречит требованиям СНиП. Поэтому следует разбить его на два равных марша по 7,5 м (в плане). Высота уровня промежуточной площадки:

    Длина подъёмной плоскости пандуса (по теореме Пифагора) будет равна:

    • Lплоск = корень квадр. из (Н2верт + L2панд) = корень квадр. из 1,44 + 225 = 15,04 м, принимаем 15 м

    Промежуточную площадку принимаем 2х1 м (2 м 2 ).

    Примечание. Конструкция пандуса может существенно различаться в зависимости от расположения — вдоль стены, параллельно углу или смежные марши. В статье рассмотрен вариант смежных маршей.

    Общая длина бетонной плиты:

    При ширине в 1 метр площадь будет равна 17 м 2 .

    Объём бетона для пандуса:

    Вычисляем объём стенок. Для этого нужно сложить площади стенок и умножить на толщину (она может различаться). Поскольку форма стенок условно прямоугольный треугольник, воспользуемся формулой:

    • Sстенок = Hверт х Lпанд = 1,2 х 15 = 18 м 2

    Объём стенок при толщине в полкирпича:

    • Vстенок = 18 х 0,125 = 2,25 м 3

    Количество кирпича для стенок будет равно:

    Объём материала для засыпки примерно будет равен площади одной стенки, умноженной на ширину (1 м):

    • S1стенки = Sстенок / 2 = 18 / 2 = 9 м 2

    Объём засыпки равен 9 м 3 .

    Расчёт арматуры. Плита на подушке армируется в один слой вязаным каркасом-сеткой из арматуры А3 Ø 14–16 мм с ячейкой 150 мм. Главный нюанс бетонирования пандуса — необходимы барьеры из арматуры, которые также нужно учесть. Их устанавливают (при уклоне 8%) с шагом 2 метра, на каждый идёт 2 шт. по 1 м, итого 15 м.

    Количество продольных стержней:

    • Nпрод = ширина / шаг = 1 / 0,15 = 6,67 = 6 шт.

    Длина продольной арматуры:

    • Lарм.прод = Lплоск x Nпрод = 18 х 6 = 108 пог. м

    Количество поперечных стержней:

    • Nпопер = Lплоск / шаг = 18 / 0,15 = 120 шт.

    Длина поперечной арматуры:

    • Lпопер = Nпопер х ширину = 120 пог. м

    Итого длина арматуры:

    • Lарм = Lпрод + Lпопер + Lбарьер = 108 + 120 + 15 = 243 пог. м

    Порядок работы

    1. После того как положение плоскости относительно пандуса окончательно определено, следует разметить площадку под будущую конструкцию. Для этого используйте шнуры и колышки. Старайтесь в первую очередь выдержать внутреннюю ширину пандуса.

    2. После разбивки необходимо устроить фундамент под кирпичные стенки. Сечение балки под стенку в полкирпича 200х200 мм.

    3. Растягиваем шнуры согласно уклону подъёмной плоскости.

    4. Затем выкладываем опорные стенки из кирпича согласно выбранному принципу устройства пандуса. Если пандус огибает угол, нужна только одна стенка (вторая — стена здания).

    Внимание! Армирование стенок, особенно углов, имеет большое значение — они должны выдержать нагрузку от засыпки и трамбовки. Применяйте кладочную сетку каждые 2 ряда.

    5. Кладку следует выдержать 21 сутки.

    6. Засыпаем пазуху между стенками с трамбовкой каждые 200–300 мм. Трамбовать следует аккуратно, особенно возле стен.

    7. Прокладываем геотекстиль или полиэтилен (чтобы бетон не смешивался с засыпкой)

    8. Вяжем арматурный каркас. Расстояние от подушки до сетки — 50 мм. Каркас должен заходить на стенки.

    Внимание! Не забывайте устанавливать барьеры.

    9. Устанавливаем отбортовку на дюбеля или поджимаем щиты снаружи. На щитах ставим отметки верха плоскости.

    10. Бетонирование пандуса производится снизу-вверх.

    Опалубку можно снимать на следующий день. Через 28 дней можно устанавливать поручни или возводить стены.

    Бетонный пандус может служить основой для асфальта, тротуарной плитки или другого вида отделки. Его точные размеры определяются нуждами конкретного объекта. Но основные принципы его конструкции, описанные в этой статье, остаются неизменными.

    Самостоятельное бетонирование наклонной поверхности. Обустройство уклона стяжки в душевой комнате, наклонного подъезда к гаражу. Установка опалубки

    В ряде статей на нашем портале мы рассказывали о том, как правильно сделать ровную цементную стяжку. Пожалуй, пришло время поговорить о том, как залить бетоном наклонную поверхность.

    Тема этой статьи актуальна, так как в любом доме наверняка найдется определенное количество поверхностей, которые располагаются не ровно, а под тем или иным углом к горизонту. Вот именно об этих поверхностях и о способах их изготовления далее пойдёт речь.

    На фото — пандус для заезда в гараж

    Стяжка пола, выполненная под углом

    Схема дощатого пола в бане с бетонным поддоном

    В строительной практике нередко возникает необходимость в устройстве наклонных стяжек. Как правило, это делается в целях компенсации перепада между смежными поверхностями, в целях обустройства въездных пандусов и скатов при неорганизованном отведении талой воды от здания.

    Разумеется, есть немало других поводов, для того чтобы цементировать поверхности с уклоном относительно линии горизонта и все эти работы несложно выполнить, если иметь какой-либо опыт работы со строительными растворами.

    Отмостка вокруг дома с характерным уклоном

    Условно наклонные стяжки можно подразделить на две категории, а именно, на внешнюю и внутреннюю. Рассмотрим особенности реализации каждой из этих двух категорий, но для начала определимся с общими особенностями изготовления цементных полов.

    Особенности строительства основания пола

    Выравнивание бетонного слоя правилом

    Независимо от того какой пол с применением бетона вы делаете – ровный или наклонный, есть общие правила, которых придется придерживаться.

    Инструкция обустройства бетонного пола поэтапная и состоит из следующих моментов:

    • Подготовка рабочей поверхности (этот и последующие два этапа актуальны при работе на грунте). На этом этапе грунт расчищается, удаляется вся растительность, которая впоследствии может прорости и нанести ущерб готовой конструкции. Затем вся поверхность тщательно трамбуется.
    • Засыпка песчаной подушки. На этом этапе засыпается песок.
      Толщина слоя определяется в соответствии с предполагаемой толщиной стяжки. Если делается съезд из гаража на улицу, слой засыпки в толщину может составлять до 5 см. Песок тщательно трамбуется.
    • Засыпка щебня. На этом этапе выстилается слой среднеразмерного щебня, который также трамбуем, чтобы он впечатался в песок. Толщина этого слоя составляет не более 5 см.
    • Установка маяков. Устанавливаем маяки, по которым будет выравниваться строительный раствор. Пожалуй, это наиболее сложный и ответственный этап, так как именно от его реализации зависит конфигурация готовой конструкции.
    • Приготовление раствора осуществляется со стандартными пропорциями: 1 часть цемента марки М200 к 3 частям просеянного песка без глинистых примесей. Вода при приготовлении раствора добавляется постепенно с тем расчетом, чтобы готовый продукт сползал с наклоненного мастерка, а не задерживался на нем и не сваливался с него.
    • Выкладываем раствор. Если пол делается с расчетом на невысокую механическую нагрузку, то бетон укладывается разом и разравнивается правилом или большим шпателем по маякам. Если речь идет о внешних стяжках, которые будут подвергаться существенным механическим нагрузкам, в ходе укладки раствора нужно провести армирование конструкции посредством сетки или арматурных прутьев.
    • Защищаем уложенный раствор от пересыхания. Чтобы бетонное основание не пошло трещинами, в течение 3-7 суток поверхность необходимо поливать водой, чтобы слой уложенного материала просыхал равномерно.

    Особенности обустройства уклона стяжки в душевой комнате

    На фото — расположение маяков при формировании уклона в душевой

    Пол в душевой комнате отличается от пола в другом помещении наличием трапа (встроенного сливного сифона), в который уходит использованная вода. Для того чтобы вода уходила в сифон, а не застаивалась в различных частях душевой, пол делается в виде четырех граней сходящихся от углов комнаты к сливу.

    Слив должен располагаться ниже линии примыкания стен и пола. Перед заливкой раствора нужно проверить работоспособность слива, иначе потом потребуется ремонт и алмазное бурение отверстий в бетоне.

    Важно: При обустройстве душевых в индивидуальных домах или квартирах не рекомендуется делать перепад уровней более 2 см из расчёта на один метр.
    Наличие большего уклона сделает основание пола непригодным к нормальной эксплуатации.
    Кроме того, чрезмерный перепад уровня существенно затруднит последующую укладку плитки своими руками.

    На фото пример пола с уклоном в сторону слива

    Традиционными схемами расположения слива является позиционирование ровно по центру или же размещение со смещением к одному из углов.

    Первая схема проще в реализации, так как маяки (металлические направляющие) придется выставлять под одним углом. Во втором случае маяки будут располагаться в разном порядке. Логично предположить, что маяки в той части, где слив располагается ближе к стене, будут короче.

    В первом случае порядок установки маяков следующий:

    • первый маяк устанавливаем в направлении от слива к противоположному углу помещения;
    • затем по уровню на стене отмечаем расположение остальных маяков относительно первого маяка.

    Важно: В большинстве душевых работать полноразмерным правилом будет неудобно, поэтому для работы с бетоном лучше применить широкий (не менее 60 см) и узкий (до 20 см) шпатель.

    В том случае, если слив смещен, работаем, так же как и в ранее описанном методе, но с той разницей, что длина маяков будет разной, а потому придётся более ответственно отнестись к проведению замеров.

    Раствор для изготовления таких стяжек изготавливаем гуще, чем при формировании ровных поверхностей. Так будет проще сформировать наклон. В крайнем случае, работая с раствором, можно допустить наличие небольших неровностей, поскольку их можно будет скорректировать плиточным клеем в процессе финишной отделки. Для устранения крупных дефектов потребуется резка железобетона алмазными кругами.

    Особенности обустройства наклонного подъезда к гаражу

    Схема пандуса для подъезда к заглубленному гаражу

    Внешние стяжки, изготовленные с уклоном, повсеместно применяются при обустройстве съезда из гаража на улицу.

    Учитывая то, что по этой конструкции периодически будет перемещаться транспортное средство с массой около тонны необходимо позаботиться о соответствующем укреплении бетона. Для того чтобы Ж/Б конструкция смогла выдержать большие нагрузки, при приготовлении строительного раствора применяется цемент марки М300. Кроме того, необходимо выполнить армирование с применением сетки толщиной не менее 2 мм и с шириной ячейки 50 мм.

    Армирующая сетка должна располагаться на высоте 75% от общей толщины стяжки. Таким образом, сначала делается слой стяжки высотой в ¾ от толщины слоя в том месте, где он примыкает к гаражу. Затем укладывается сетка, а сверху дополнительный слой раствора.

    Песчаная засыпка перед обустройством наклонной стяжки

    Как и в первом случае, единственным существенным отличием наклонного основания от ровных стяжек является необходимость установки маяков под требуемым углом.

    Так как специального инструмента для наклонной установки маяков нет, применяем водяной уровень и изготовленные вручную шаблоны. Шаблон представляет собой две планки, надежно скрепленные под углом, с которым стяжка примыкает к одной из стен. Перепад уровней в случае съезда из гаража может составлять до 5 см на 1 метр.

    Как сделать опалубку для отливки наклонных поверхностей

    Для начала рассмотрим особенности изготовления опалубки на примере пандуса на съезде из гаража.

    Опалубка под строительство наклонной поверхности изготавливается либо из досок 100*20 мм, либо из ламинированной фанеры, цена которой невысока. Замеряем высоту перепада между уровнями съезда и в соответствии с этими замерами вырезаем боковые стенки, которые будут иметь форму треугольника.

    Подготовленные стенки устанавливаются по бокам будущего съезда и подпираются деревянными кольями и подпорками из досок. Нагрузка на опалубку для бетона невысока, поэтому при изготовлении подпорок можно применить различные подручные средства.

    Если разница уровней несущественна, помимо боковых стенок монтируются маяки и мастерком закладывается густой цементный раствор. Если же наклон съезда большой, в процессе заливки бетона верхнюю открытую часть опалубки придется дополнительно обшивать фанерой, чтобы раствор не вытекал.

    Применяя опалубку с верхней обшивкой, вряд ли удастся залить раствор идеально ровно. Но неровности можно будет заделать цементным раствором сразу же после того как будет демонтирована опалубка

    На порядок сложнее сделать опалубку для изготовления наклонных перекрытий. Такая конструкция применяется при строительстве кровельной системы крупных зданий, а также гаражей и целого ряда хозяйственных объектов.

    При промышленной отливке наклонных перекрытий используются готовые металлические разборные опалубки. Пример такой конструкции вы можете видеть на схеме.

    Схема металлической разборной опалубки


    Изготовление своими руками опалубок под отливку наклонных перекрытий также возможно. Но нужно понимать, что вес залитого раствора будет внушительным и нагрузка на всю конструкцию будет высокой. Поэтому опалубка должна быть максимально прочной и надёжной. В качестве плана для строительства такой опалубки можно применить вышеприведенную схему металлической конструкции.

    Вывод

    Теперь вы знаете, как залить бетон под наклоном и сможете справиться с этой задачей самостоятельно. Если остались какие-либо вопросы посмотрите видео в этой статье.

    0 0 голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
