Как правильно крепить стропила двухскатной крыши

Как сделать двухскатную крышу дома – пошаговая инструкция

Крыша дома — надежная и прочная защита от дождей, ветров, палящего солнца или холодного снега. Она сохраняет тепло в помещениях, украшает облик здания. Двускатная крыша своими руками — завершающий этап возведения коробки, требующий от строителя подготовки и мастерства.

Монтаж включает сборку стропильной системы и обрешетки, гидро и теплоизоляционные работы, укладку кровельного материала, подшивку свесов. Крышу возводят на многие десятилетия, поэтому она должна быть безопасна, функциональна и долговечна.

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке. Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия

Пошаговый монтаж двухскатной крыши

Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.

Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.

Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

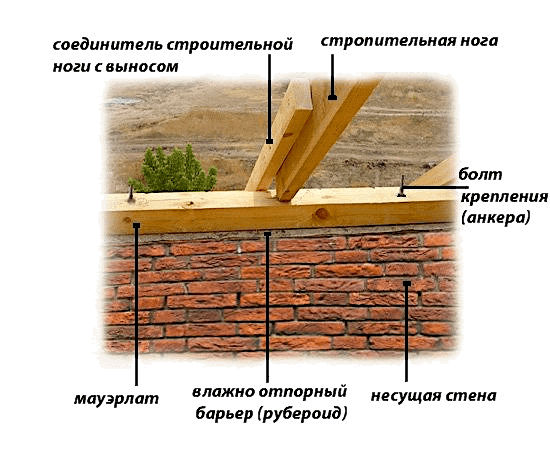

Мауэрлат

Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.

Крепление мауэрлата на шпильки

Способов связки стен и мауэрлата несколько:

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

Установка стропил

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

Собирают готовые фермы и потом поднимают на крышу

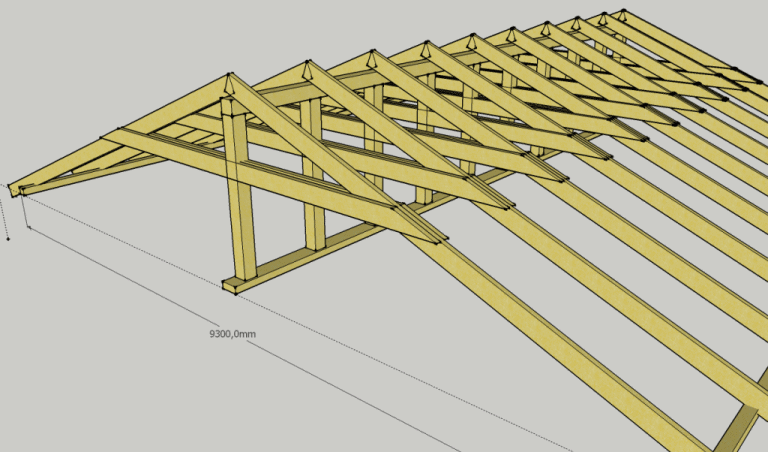

Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.

Порядок сборки стропильной системы

  1. Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.
    Как правильно выставить стропильную систему
  2. Далее между установленными крайними фермами натягивается шпагат. Он проходит на уровне конька и с двух сторон внизу — на месте окончания стропильных ног. Натянутый шпагат проверяют на горизонтальность — прикладывают хороший строительный уровень. Если есть отклонения, а фермы выставлены строго вертикально, придется подпиливать стропильные ноги на одной из них. Иногда при отклонении на коньковом шнуре пытаются скорректировать отклонение наклоняя ферму. Но делать этого нельзя: «поплывет» вся система.
  3. Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии

  • Выставленные крайние фермы закрепляют к мауэрлату. Способы крепления зависят от типа выбранной системы и могут быть скользящими или нет. Типы стропильных систем двухскатных крыш и узлы крепления стропильных ног к мауэрлату и коньковому брусу расписаны в этой статье.
  • Следующие фермы ставятся, ориентируясь на натянутые шпагаты. Удобнее предварительно разметить на мауэрлате требуемый шаг установки стропил, проверить верно ли нанесена разметка и только потом приступать к подъему и расстановке ферм. Чтобы в процессе строительства не сбить установленные стропила, их крепят одну к другой временными балками, ставят распорки и укосы. Снимаются они после того, как набивается обрешетка.
  • Выставленная стропильная система накрывается слоем гидроизоляционной мембраны, поверх которой набивается обрешетка. Мембрана на утепленных крышах по последним технологиям обязательна, иначе утепление будет мокнуть, что приведет к его неэффективности (попросту выброшенные деньги). Если крыша будет холодной, можно обойтись и без гидроизоляции.

Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

Способ крепления стропильной системы деревянного дома

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

Видео по сборке и установке стропильной системы двускатных крыш

Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.

Видео-отчет о том, как сделана двухскатная крыша

Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

Два типа соединения стропил: жесткое и скользящее

Видео о двух наиболее проблемных типах соединений.

Как определить угол наклона стропил

В этом ролике показан весть процесс, продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.

Автор статьи:

Конструкция стропильной системы на двухскатную крышу

Двухскатная крыша является наиболее популярной конструкцией, применяющейся в частном и коммерческом строительстве. Сооружения данного типа сочетают в себе надежность, прочность, простоту и функциональность. Немаловажным фактором является и вполне доступная стоимость проекта. Начинающему застройщику следует учитывать, что стропильная система двухскатной крыши является ее основой, определяющей форму, надежность и долговечность.

Устройство стропильной системы двускатной крыши

Внешне двускатная крыша представляет собой две расположенные под наклоном одинаковые или разные по размеру поверхности, имеющие общее основание в верхней точке. По бокам скатов остаются треугольные пространства – фронтоны. Внутри крыши находятся опорные, скрепляющие и прочие элементы, предназначенные для установки кровельного материала. Все вместе они образуют стропильную систему. Поверх нее укладывается кровельный материал — черепица, профнастил или рулонное покрытие.

Стропильная система имеет такое устройство:

  • Мауэрлат. Прочный брус, который укрепляется по несущим стенам. Служит для равномерного распределения вертикальной нагрузки по стенам дома и удержания кровли от опрокидывания ветром.
  • Стропильные ноги. Представляют собой расположенные наклонно брусы, образующие треугольную структуру кровли. Устанавливаются с интервалом 60-120 см в зависимости от сопутствующих факторов.
  • Лежень. Мощный брус, укладывающийся между противоположными сторонами мауэрлата. Предназначен для опоры промежуточных элементов и нейтрализации распирающего давления стропил.

Существует несколько вариантов обустройства стропильной системы, каждый из которых имеет свои отличительные свойства, плюсы и минусы.

Особенности конструкции

Сборка каркаса двухскатной крыши производится из бруса прямоугольного и квадратного сечения. В первом случае используются фрагменты шириной 50-150 мм и высотой 200-250 мм для создания несущих стропил. Квадратный пиломатериал применяется для укладки мауэрлата (200-250 мм) и в качестве опор под горизонтально расположенные фрагменты (100-150 мм).

При проведении расчетов стропил для двухскатной крыши необходимо учитывать такие факторы:

  • прочность породы древесины;
  • несущая способность бруса определенного сечения;
  • максимальный уровень снегового покрова по региону;
  • данные климатической карты относительно направления и силы ветра;
  • угол уклона кровли;
  • вес квадратного метра кровельного материала;
  • масса утеплителя, мембранной пленки и гидроизоляции;
  • высота конька над уровнем земли;
  • сейсмическая активность местности, где проводится строительство.

Между мауэрлатом и плитой перекрытия в обязательном порядке необходимо укладывать слой гидроизоляции для защиты древесины от сырости. Крепить фрагменты каркаса следует только врубками, фиксируя каждый узел дополнительно штырями или гвоздями, пластинами или уголками.

Правильно подсчитать шаг и сечение стропил можно с помощью таблиц и формул, изложенных в СНИП II-26-76. Несколько упростить процесс позволяют онлайн калькуляторы, которые имеются на сайтах строительных компаний. Однако это позволяет получить примерный результат с погрешностью до 20%. Лучше потратить время, собрать и сопоставить данные, сделать грамотный план и чертеж.

Виды стропильных систем двускатной крыши

Размер ската рассчитывается так, чтобы его вынос за пределы стен составлял не менее 80 см. В некоторых случаях он может достигать 200 см, чтобы закрыть крыльцо без обустройства отдельного козырька. Независимо от варианта конструкцию стропил нужно делать симметричной с обеих сторон, а выступающая часть большего ската укрепляется опорами на землю.

В строительстве применяются такие типы стропильных систем:

  • Наслонные. Нижние края стропил жестко крепятся к мауэрлату или верхнему венцу деревянных стен. Сверху крепление осуществляется на конек или брус непосредственно между собой в замок. Такие конструкции являются распорными и безраспорными. Суть состоит в жестком контакте крыши и стен по всему периметру здания.
  • Висячие. Здесь проводится сборка фрагментов треугольной формы, где стропила соединяются с горизонтально расположенной затяжке. Нижняя балка соединяется с мауэрлатом или стенами. Особенность такого вида каркаса заключается в том, что он передает на дом только вертикальную нагрузку, так как процессы растяжения гасит затяжка.

При строительстве домов, в которых основой являются колонны, осуществляется установка конструкций обоих типов. Стропила, расположенные под наклоном, опираются на опоры, а висячие размещаются между ними.

Установка и крепление стропил

Поскольку стропила находятся в наклонном положении, они постоянно испытывают нагрузку, действующую по двум направлениям. Первая вертикальная и стремится согнуть балку. Напряжение нарастает, когда на крышу начинают действовать дополнительные нагрузки в виде ветра, снега и людей. Проблема решается монтажом подкосов, переносящих вес на лежни и мауэрлат. Вторая сила стремится растянуть стропильные ноги по сторонам. Эта проблема характерна, как для висячих, так и наслонных систем. Решить ее можно только с помощью крепкого соединения фрагментов конструкции по периметру здания. Поверхностная фиксация метизами здесь не подходит, их вырвет, так как дерево материал мягкий, или разорвет.

Строители разработали отличный вариант — вырубы в несущем брусе. Это небольшое углубление, в которое вставляется аналогичный по форме выступ смежного фрагмента. Сверху стык закрывается стальными крепежами. Такой способ позволяет системе эффективно противостоять нагрузкам на растяжение и отрыв.

Монтаж стропильной системы своими руками

Чтобы установить каркас для кровли, нужно иметь минимальный набор бытовых инструментов и уметь ими пользоваться.

  • перфоратор;
  • шуруповерт;
  • молоток;
  • уровень, рулетка;
  • ножовка или мотопила;
  • электродрель;
  • малярная кисть;
  • стальные шпатели;
  • цемент и песок;
  • антипирен, антисептик;
  • гидроизоляционные материалы.

Делать стропильную систему нужно в средствах защиты кожи и органов дыхания. Сборка каркаса проводится на высоте, поэтому нужно продумать вопросы безопасности строителя и людей, находящихся внизу. Необходимо поставить ограждения или повесить предупреждающие знаки.

Стандартная инструкция пошаговой сборки стропильной системы:

  1. Определение таких показателей, как толщина снежного покрова, скорости ветра и сейсмоактивности.
  2. Выведение формулы расчета стропил, составление схемы конструкции.
  3. Выравнивание уровня стен здания с помощью цементного раствора, стесывания или деревянных реек.
  4. Укладывание мауэрлата. Изготовление рамы, которая придает ему способность противостоять растягиванию.
  5. Проведение разметки и укладка лежней.
  6. Наметка точек установки стропильных ног.
  7. Выпиливание фрагментов каркаса.
  8. Монтаж гидроизоляции.
  9. Обработка древесины от насекомых, гниения и возгорания.
  10. Установка лежней.
  11. Размещение стропил в соответствии с разметкой, соединение на конек или между собой.
  12. Монтаж вертикальных элементов.
  13. Установка подпорных стоек.
  14. Обустройство обрешетки.

В заключение проводится проверка качества сборки и устранение дефектов.

Крепление стропил: способы фиксации и соединения стропильных ног

Стропильная система – каркас крыши дома, который несет на себе и равномерно распределяет вес кровельного пирога, порой доходящий до 500 кг/м2. Надежность этого своеобразного остова зависит от трех факторов: точности расчета, исходя из чего подбирается количество и сечение опорных элементов, материал, из которого он изготавливается, а также от правильности технологии крепления. Зная, как правильно крепить стропила, можно существенно увеличить несущую способность каркаса, сделав его более прочным и надежным. Ошибки в монтаже, напротив, приводят к ощутимым потерям прочности и деформациям крыши. В этой статье мы расскажем об основных видах и способах креплений, с помощью которых можно качественно установить стропила своими руками.

Основные элементы стропильного каркаса

Стропильный каркас крыши дома – система взаимосвязанных опорных элементов из дерев или металла, которые придают конструкции форму, уклон, а также равномерно распределяют ее вес между несущими стенами. Его главным компонентом являются стропильные ноги, представляющие собой установленные под углом балки, которые соединяются попарно вдоль ската, образуя в верхней точке своего соединения конек. Существует две основных разновидности стропил:

  • Наслонные. Наслонными стропилами называют опорные элементы, которые в конструкции крыши имеют две точки опоры – на коньковый прогон и мауэрлат. Стропильная система такого типа используется в сооружениях, имеющих внутри одну или более несущие стены, на которые можно «наслонить» стропила. Такое крепление стропил позволяет разгрузить их за счет использование дополнительных вертикальных опор.
  • Висячие. Висячими называются элементы, которые имеют только одну точку опоры, располагающуюся там, где происходит крепление стропил к стене или мауэрлату. Стропильная система висячего типа испытывает нагрузку не только на изгиб, но и на распирание, поэтому она усиливается горизонтальными компенсирующими элементами (ригелями, затяжками, схватками).

Обратите внимание! В большинстве наиболее популярных стропильных систем осуществляется крепление стропил к мауэрлату. Мауэрлатом называют массивный брус или балку с сечением 150х150 мм или 200х200 мм, укладываемый вдоль несущих стен сооружения, на которые впоследствии будут опираться стропильные ноги. Он смягчает давление на стены дома, а также равномерно распределяет вес кровельного пирога. Прикрепить мауэрлат к верхнему поясу стен можно с помощью анкерных болтов или вмурованных металлических шпилек.

Основные соединительные узлы

Стропильный каркас называют системой, потому что все его элементы тесно взаимосвязаны и зафиксированы, в результате чего конструкция крыши приобретает устойчивую форму, жесткость и высокую несущую способность. Каждый соединительный узел между его частями является уязвимым местом, которое может легко деформироваться под нагрузкой, поэтому все крепления должны выполняться строго по технологии. Опытные мастера выделяют типы соединений в конструкции кровли:

  1. Крепление стропил к коньковому брусу. Этот соединительный узел характерен только для наслонных стропильных систем, в которых верхней частью стропильная нога опирается на коньковый прогон, закрепленный на вертикальных стойках. Крепление стропил к нему может выполняться с помощью металлических накладок, гвоздей или скользящих креплений-ползунов.
  2. Крепление стропил к мауэрлату. Наиболее важным крепежным узлом стропильного каркаса считается место соединения мауэрлатного бруса со стропильными ногами. Зафиксировать стропила на нем можно с помощью гвоздей, металлических уголков или деревянных брусков.
  3. Соединение стропил между собой. Чтобы удлинить стропильные ноги, если длина ската превышает стандартную длину пиломатериалов, их собирают из нескольких элементов, соединенных между собой с помощью гвоздей, клея или металлических накладок.
  4. Соединение стропильных ног с вспомогательными опорными элементами. В конструкции стропильного каркаса стропила могут соединяться с затяжкой, ригелем или подкосами для увеличения жесткости, прочности и несущей способности.

Учтите, что любые запилы, выполняемые, чтобы прикрепить стропила к балкам, мауэрлату или другим конструктивным элементам каркаса приводят к уменьшению их прочности, поэтому опытные мастера рекомендуют соединять их между собой с помощью уголков и накладок.

Способы фиксации

Решая вопрос, как крепить стропила к мауэрлату или коньковому прогону, необходимо правильно подобрать крепежную фурнитуру. Современный строительный рынок располагает огромным ассортиментом разнообразных по конструкции и размеру креплений. Главными критериями выбора крепежа являются материал, использованный для изготовления стропила, их сечение, а также вид нагрузки, которому они подвергаются. Существуют следующие способы крепления стропил:

    С помощью металлических уголков. Металлические уголки с отверстиями под саморезы или гвозди являются самым надежным и прочным вариантом жёсткого крепления стропил к мауэрлату, стенам или коньковому прогону. Они позволяют много кратно увеличить жесткость и несущую способность конструкции стропильного каркаса.

Опытные мастера считают, что наиболее надежным способом фиксации стропил является использование металлических уголков, которые прочно соединяют деревянные элементы между собой, жестко фиксируя угол между ними. Уголок, перекрывающий стык между стропильной ногой и коньковым брусом или мауэрлатом, служит своеобразным распором между ними.

Разновидности креплений

Дерево — природный материал, который в процессе выравнивания влажности и высыхания дает значительную усадку, из-за чего линейный размеры сооружения изменяются. Именно поэтому опытные мастера рекомендуют возводить крышу для брусовых и бревенчатых домов, спустя год после постройки, когда процесс усадки переходит из активной в пассивную фазу. Если зафиксировать деревянные элементы каркаса жестко, то после высыхания крыша дома может деформироваться. Поэтому для соединения стропил используют следующие виды креплений:

  1. Жесткие. Жесткими креплениями называют такие разновидности крепежной фурнитуры, которые не способны компенсировать изменения размеров древесины в процессе высыхания. Они обеспечивают прочную, надежную фиксацию, однако, они могут стать причиной деформации каркаса, приводящей к изменению геометрии кровли, протечкам или даже обрушению конструкции. К этой разновидности крепежа относятся металлические уголки, металлические накладки и деревянные «чурки».
  2. Подвижными. Подвижными крепления называют способы фиксации, которые за счет скользящих вдоль своей оси деталей могут компенсировать изменение размеров стропильного каркаса в процессе усадки сооружения. Каркас, закрепленный с помощью ползунов или салазок, «дышит» вместе с домом, подстраиваясь под его размеры, не давая деформаций. С помощью таких креплений можно возводить крыши для деревянных домов, не прошедших процесс усадки.

Интересно, что существует несколько вариантов комбинаций подвижных и неподвижных соединительных узлов. Наиболее распространёнными являются стропильные системы с одним жестким и двумя скользящими креплениями, которые обеспечивают достаточную подвижность при высокой прочности и жесткости конструкции.

Виды крепежных элементов

Среди опытных кровельщиков не стихают споры, чем эффективнее выполнять крепление стропил к балкам перекрытия и мауэрлату. Однако, в большинстве случаев загвоздка в том, что в данных условиях практичнее использовать – гвозди или саморезы. Оба эти крепежные элемента обладают своими достоинствами и недостатками:

  • Гвозди хороши тем, что для их забивания необходим только молоток, который есть в каждом хозяйстве. Однако, некоторые мастера сетуют на то, что забивать их вручную слишком долго. Стоит напомнить, что для фиксации стропил используются специальные зазубренные гвозди, которые надежно сцепляются с древесиной.
  • Для сборки стропильного каркаса используют оцинкованные саморезы, которые не боятся коррозии. За счет резьбы они прочно ввинчиваются в толщу древесины, надежно фиксируя элементы между собой. Завинчивать их быстро и удобно с помощью портативного шуруповерта. Минус этого вида крепежа в том, что при демонтаже удалять саморезы из дерева долго и муторно.

Большинство опытных кровельщиков сходятся на том, что для фиксации стропильных ног лучше использовать оцинкованные ершенные гвозди, длина которых на 5-3 мм превосходит толщину пиломатериалов. Правильно подобранные крепежные элементы – залог качественной и долговременной фиксации каркаса крыши, которой будет не страшны ни механические воздействия, ни ветровая нагрузка.

Видео-инструкция

Установка стропил на двухскатную крышу

Благодаря простому устройству, легкости обслуживания и прочности, обеспечивающей долговременную эксплуатацию, двухскатная крыша – наиболее часто встречающееся решение при обустройстве домов.

Виды и особенности двухскатной крыши

Форма двускатной крыши определяется на стадии проектирования. Она во многом зависит от дальнейшей эксплуатации чердачного помещения. Выделяют три основных типа двухскатной крыши:

  • Симметричная. Наиболее распространенный вариант, обеспечивает надежное устройство и равномерное распределение нагрузок. Риск пригибания стропил практически отсутствует. Существенный недостаток – невозможность обустройства мансарды. Острые углы образуют участки чердачного помещения, непригодные к эксплуатации.
  • Простая асимметричная . Формирование одного угла, превышающего 45 о , обеспечивает увеличение полезной площади. Это позволяет организовать под двухскатной крышей дополнительные жилые комнаты. Неравномерное распределение нагрузки на фундамент и несущие стены вызывает трудности на стадии расчетов по установке стропил.
  • Ломаная . Излом двухскатной крыши может быть внутренний или наружный. Благодаря нестандартной конструкции появляется возможность использовать чердачную площадь для обустройства полноценного второго этажа. Расчеты по установке стропил значительно усложняются.

Рассчитать правильный угол наклона – ключевая задача, предшествующая установке стропил для двухскатной крыши. Во внимание берутся климатические особенности региона. Наличие частых и обильных осадков обуславливает необходимость обустройства крутого наклона двухскатной крыши. Установка пологих скатов предпочтительней при существенных ветровых нагрузках. При возможном диапазоне от 5 до 90 о , наиболее распространен вариант крыши, имеющей наклон от 35 до 45 о , характеризующийся экономией расхода материалов и равномерным распределением нагрузки.

Варианты стропильной системы

Мауэрлат и стропильная система – несущие элементы двухскатной конструкции. Сами стропила состоят из нескольких частей:

  • стропильные ноги и затяжки, их соединяющие и придающие жесткость;
  • вертикальные стойки;
  • ригели;
  • коньковые и боковые прогоны;
  • продольные подкосы, в регионах с существенной снеговой и ветровой нагрузкой выполняется дополнительная установка диагональных подкосов;
  • распорки;
  • лежень и обрешетка.

Для выбранной двухскатной конструкции существует три варианта установки стропил. Рассмотрим особенности каждого способа.

  • Если крыша по ширине меньше 6 пм, рассматривается вариант установки висячих стропил. Процесс заключается в фиксации ноги между коньковым прогоном и опорной стеной. Это обеспечивает снижение воздействия распирающей силы на стропильные ноги. Соединение элементов стропил осуществляется с применением затяжки, выполненной из дерева или металла. Их установка внизу позволяет выполнять функцию несущих балок. Непременным условием является надежная фиксация затяжки, так как она подвергается распирающим воздействиям.
  • Наслонные стропила не ограничены размерами двухскатных конструкций, они включают лежень и стойки. Существенное преимущество такого типа стропил — простота установки. Омрачает практичность конструкции наличие стойки.
  • Сложные конфигурации двухскатных крыш предусматривают установку комбинированных стропил.

Определив подходящий вид стропильной системы, переходят к расчету количества материала. При этом каждый элемент кровли нуждается в отдельном чертеже и фиксировании полученных результатов расчетов.

Расчет стропильной системы

По факту, стропильная система – это соединенные воедино треугольные элементы, отличающиеся максимальной жесткостью. Если двухскатная крыша обладает ломаной конструкцией, неправильные прямоугольники нуждаются в разбивке на отдельные составляющие с последующим расчетом нагрузок по каждой части. На заключительном этапе данные суммируют.

Определение постоянных и временных нагрузок

Неотъемлемое условие установки стропил – определение нагрузок на двухскатную крышу. Их разделяют на постоянные, переменные и особые. Составляющие величины постоянных нагрузок – вес обрешетки, отделочных материалов мансарды, утеплителя и прочих элементов, в целом формирующих вес кровли. В среднем этот показатель нагрузки на стропила составляет 40-45 кг м 2 .

Ориентируясь на показатели таблицы с указанием веса отдельных материалов для покрытия кровли, следует придерживаться максимального показателя нагрузки 50 кг на 1 м 2 площади крыши.

Как правильно поставить стропила на двускатную крышу

Любое строение, жилой дом или хозяйственную постройку, трудно представить без крыши. Она защитит от атмосферных явления. В большинстве случаев используется двухскатная кровля. Данный вариант достаточно надежен и прост в исполнении. Основной конструкцией крыши является стропильная система. Именно она поддерживает всю кровлю. А как ставить стропила на двухскатную крышу? На какие при этом следует смотреть нюансы?

Вначале расчеты

Прежде чем выполнить любую работу, в том числе и установку стропил на двухскатную крышу, рекомендуется составить план. Вначале необходимо провести расчеты. Перед началом работ вам нужно выяснить следующие параметры:

    Угол наклона ската кровли. Он будет зависеть от многих факторов. В первую очередь учитывают атмосферные осадки, выпадающие в вашем регионе. Учитывайте принцип, чем больше снега зимой, тем круче должна быть двухскатная крыша.

На этом же этапе определяется тип стропильной системы. Чаще всего используется висячая и наслонная система. Установка стропил в каждом случае происходит по-разному. В первом случае большая часть нагрузки передается на мауэрлат. В верхней точке стропила опираются только друг на друга. Наслонная система подразумевает дополнительного упора – конькового прогона.

Висячий вариант самый простой. Его применяют в том случае, если длина стропил не будет превышать шести метров. Наслонная система подходит и для более широких домов. Но в этом случае нужно чтобы по центральной оси строения проходила капитальная стена или были установлены колонны.

После проведения всех расчетов и выбора типа стропильной системы делается план или чертеж. На нем указывается расположение всех элементов и мест крепления. Также с помощью плана можно легко составить смету расходов. Вы уже будите точно знать каких и сколько элементов и деталей вам понадобится.

Какие элементы еще понадобятся

Двухскатная крыша считается несложной конструкцией, но чтобы возвести все правильно, следует знать все ее компоненты. В каркас, кроме самих стропил, входят и другие элементы, а именно:

  1. Мауэрлат. Этот элемент системы расположен по верхнему периметру стен. Он служит для того, чтобы равномерно распределять нагрузку от двухскатной крыши. Именно в него упираются стропила. Для мауэрлата применяется брус с сечением 15 на 15 сантиметров.
  2. Прогон. Это балка, которая поддерживает верхние концы стропильных пар. Здесь, как и в случае с мауэрлатом, используется деревянный брус.
  3. Затяжка — элемент, использующийся в висячих системах. Затяжка соединяет нижние концы стропил.
  4. Лежень – это необязательный элемент. Он представляет собой деревянную балку, которая служит основанием для упоров подкосов.
  5. Стойки. Они применяются в наслонной стропильной системе. Стойки поддерживают коньковый прогон.

Также могут применяться и другие элементы. Например, для усиления всей конструкция используются подкосы, ригели и так далее. Также применяются кобылки – это удлинение стропил, которое составляет свес двухскатной крыши.

Способы крепления стропильных балок

Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

  • Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
  • Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
  • Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.

Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.

Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.

Подготовка к монтажу

Прежде чем поставить стропила, их следует подготовить к монтажу. Для этого проделывается следующая работа:

  • Первым делом следует проверить качество материала. Стропила должны быть ровными, без следов плесени. Также материал должен обладать определенной влажностью, которая должна составлять 10-15 процентов;
  • Стропила изготовлены из древесины. Данный материал «боится» плесени, влаги, насекомых и огня. Поэтому, перед тем как ставить стропила на двухскатную крышу, их следует обработать. Для этих целей используются специальные пропитки. Чтобы стропила хорошо пропитались, их желательно предварительно очистить от пыли и грязи;
  • Также следует подготовить и крепежные приспособления. Чаще всего чтобы установить и закрепить стропила на двухскатной или другой крыши используют гвозди. Кроме того, дополнительно можно применять металлические скобы, специальные планки и стальную проволоку.

Ну и конечно нельзя обойтись без инструментов. В первую очередь – это обычный набор плотника. Также понадобится электро- или бензопила. Чтобы поставить стропила вам придется передвигаться по крыше. Поэтому, между балками перекрытия нужно расположить доски. Также нельзя забывать про безопасность. Лучше всего для монтажа стропил использовать строительные леса, если их нет, то применяют лестницу достаточной высоты и прочности.

Процесс работы

После того, как стропила подготовлены, приступаем к самому процессу монтажа. Всю работу следует делать в команде, лучше чтобы она состояла минимум из трех человек. В таком случае меньше риск получить травму и сам процесс будет происходить быстрее.

Приведем пример, как ставить стропила в случае применения наслонной системы:

  1. Чтобы облегчить и ускорить работу вначале делается шаблон. Две пары стропил поднимают на крышу. Далее, верхний их конец ставят на коньковый прогон, а нижний на мауэрлат. При этом выверяют угол наклона ската и расположение по вертикали. Верх стропил соединяют поперечной перемычкой. Снизу отмечают и выпиливают место соединения с мауэрлатом. Эту работу нужно провести правильно и аккуратно, от нее зависит все дальнейшие действия. Вместо стропил, для облегчения задачи, можно использовать две доски.
  2. Далее, шаблон спускают вниз и с его помощью подгоняют две пары стропил. Вначале следует поставить торцовые элементы системы. Закреплять их сразу «накрепко» не нужно, только наживить. Лучше всего сделать это с помощью подпорок, которые устанавливаются с двух сторон стропил.
  3. После этого выверяется ровность установки стропильных пар с торцов дома и между ними натягивают веревку, которая будет служить ориентиром для других составляющих системы.
  4. Далее, собираются остальные стропильные ноги и их ставят на свое место. Где это делать? С таким вопросом сталкиваются многие «домашние» мастера. Легче всего собрать стропильные пары на земле, а потом поднять их на крышу. Но в этом случае без спецтехники не обойтись. Такая конструкция может весить двести и более килограмм. Поэтому, если крана нет, лучше поднимать все по частям, а сборку проводить на крыше.
  5. После того, как выставили все по уровню, стропила следует закрепить с помощью гвоздей или других приспособлений. Лучше усилить это несколькими способами. В таком случае конструкция сможет прослужить дольше. Чаще всего гвозди дополняют скобами или металлическими планками. Некоторые специалисты рекомендуют дополнительно усиливать стыки толстой стальной проволокой.

Видео по теме:

Далее, приступают к установке подкосов, распорок и других дополнительных компонентов каркаса крыши. В заключении делается обрешетка и проводится монтаж гидроизоляции, утеплителя и кровельного материала.

Инструкция по монтажу двухскатной крыши

Статьи По теме

Монтаж керамической черепицы своими руками

Как выбрать профнастил для крыши?

Утепление крыши своими руками

Деревянная крыша: виды деревянных покрытий для кровли

Стропильная система двухскатной крыши

Виды кровельных материалов: свойства и характеристики

Д вухскатная крыша самая распространённая конструкция используемая при строительстве жилых домов, так как возводиться двухскатная крыша своими руками достаточно просто и быстро. Массовое использование данного типа крыши объясняется её надёжными, зарекомендовавшими себя отличными характеристиками: она отлично справляется с защитой дома от ветра и осадков, зимой без труда выдерживает значительную нагрузку от снега, при её строительстве не требуется особых строительных навыков. Её широко применяют не только при строительстве жилого дома, но и для придомовых построек: бани, гаража, погреба, беседки.

Двухскатная крыша своими руками — преимущества

Для начала давайте попробуем разобраться, почему двухскатная крыша столь популярна сегодня, в чем её преимущества к примеру перед вальмовой или шатровой крышей и какой вид кровли ей подходит больше всего.

  • Подходит большое количество типов кровельного материала;
  • Простота конструкции позволяет сделать данную крышу своими руками;
  • Возможность разместить второй (мансардный, чердачный) этаж;
  • Простота укладки кровли на данную конструкцию.

Подготовительный этап

Для начала требуется определиться с размером крыши и углом её наклона. Для этого требуется учесть: количество выпадаемых осадков, снеговую и ветровую нагрузку вашего региона, а так же тип кровельного материала, который будет использоваться.

Перед тем как приступить к строительству крыши необходимо ознакомиться с тем, что такое стропильная система и из чего она состоит. В соответствии с проектом плана дома, разрабатывается будущая конструкция и форма крыши.

Двухскатная крыша состоит из двух наклонных плоскостей (скатов), расположенные под углом друг к другу, соединённые в районе конька. В торцах крыши образуются треугольные фронтоны.

Элементы входящие в каркас крыши

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Шаг их установки обычно находится в диапазоне 0,6-1,2 м., и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

  1. Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
  2. Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
  3. Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
  4. Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
  5. Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
  6. Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
  7. Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

Двускатная крыша своими руками — элементы стропильной системы

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В домах построенных из дерева крепление стропил к мауэрлату делают скользящим, это позволит избежать нарушение каркаса крыши, когда дом будет давать усадку.

Что такое стропильная ферма

Стропильная ферма — это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. Главная задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Двухскатная крыша своими руками — стропильная ферма двухскатной крыши

Система с наслоннными стропилами

Подходит для типа крыш, пролёт которых составляет от 10 до 16 м. Стропила могут устанавливаться под любым углом, а в доме наличие несущих стен или колонн обязательно. В верхней точке стропила опираются на коньковый прогон, поддерживаемый внутренней стенкой либо стойками, а в нижней части на мауэрлат.

Пошаговая инструкция монтажа

На стены дома по всему периметру, а так же на внутреннюю, на анкерные болты крепят мауэрлат и лежень, дополнительно скрепляя его с внутренней стороны крепкой пластиной из металла.

Под мауэрлат необходимо подложить гидроизоляционный материал, чаще всего используют рубероид. Материалом мауэрлата и лежня служит брус сечением от 100 до 150 мм.

Двускатная крыша своими руками — крепление мауэрлата

На мауэрлат и лежень, напротив стропильных ног, размещаются балки перекрытия. Изготавливаются они из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения на них можно положить черновой пол, закрепив его обязательно саморезом либо гвоздём.

Под коньковый прогон на лежень ставят стойки, скрепляя их с лежнем мощными металлическими уголками, пластинами либо гвоздями, шаг установки не более 2 метров. Стойки (опоры), используя уровень выравнивают по вертикали, и временно закрепляют их любым подходящим способом. Затем на вертикально установленные опоры кладется прогон (коньковый брус) и скрепляется аналогичным способом.

Двускатная крыша своими руками — установка вертикальных стоек под конёк

Из обрезной доски изготавливают стропильные ноги. Сперва делается шаблон одной ноги, где измеряется угол спила крепления к коньковому брусу и мауэрлату. Получившийся шаблон необходимо примерить с обеих сторон крыши в местах крепления стропил.

Если запил выполнен верно, то по шаблону изготавливаются остальные стропила. В том случае когда мауэрлат и коньковый брус установлены строго горизонтально, примерку шаблона во всех местах можно не производить.

Схема крепления основных узлов

Если у доски имеется достаточная длинна, то свес с крыши оставляют не менее 30 см., в противном случае возникнет необходимость в удлинении стропилы путём крепления к ней дополнительной доски (кобылки).
В коньке стропила скрепляются друг с другом при помощи пластин из металла и гвоздей. В креплении стропил к мауэрлату используются металлические скобы, один конец которых вгоняется в доску второй вбивается в мауэрлат, дополнительно можно использовать уголки и гвозди.

Если ширина крыши большая, стропила укрепляются подкосами, которые под углом крепятся к опорной стойке, стоящей на лежне, и самой стропиле. После того как все стропила установлены, еще раз измеряется их длинна и если необходимости в её корректировке нет, то к торцам доски прибивается ветровая планка.

Система с висячими стропилами

Такая система стропил идеально подходит для строительства двухскатных крыш, где пролёт не превышает 6 метров, а так же отсутствуют внутренние несущие стены. Опорой нижних частей стропил является мауэрлат, вверху опираясь друг на друга, они сами себе являются опорами.

Особенностью данной конструкции — это необходимость использовать затяжку, которая не даёт стропильным ногам расходиться, тем самым, распирающая нагрузку на стены дома отсутствует и действует только вертикальная сила. Дополнительную затяжку (ригель) можно установить и под коньком. Все строительные работы производятся по аналогии с системой монтажа наслонных стропил.

Особенности конструкций висячего типа
  1. Обязательное наличие затяжки, выполняющей основную функцию — скрепление стропильных ног.
  2. При использовании данной системы от мауэрлата и вовсе можно отказаться, его может заменить, уложенная на рубероид, обычная обрезная доска.
  3. Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

Примеры висячих стропильных систем (схема)

К преимуществам висячей системы можно отнести отсутствие в центре опорных стоек, что делает мансардный этаж просторней и позволяет более рационально спланировать данное пространство.Данная конструкция легче в исполнении, для неё необходимо меньшее количество строительного материала, что автоматически существенно удешевляет её стоимость. Её рекомендуют использовать при строительстве домов небольшого размера. Надежность данной конструкции достаточно высока.

Как вы сами смогли убедиться, двухскатная крыша своими руками — задача вполне выполнимая для каждого. Необходимо лишь обладать элементарными знаниями и строительными навыками, для того чтобы все сделать правильно.

Как закрепить стропила на двухскатной крыше?

У вас получится построить надёжный дом если возведёте для него качественную кровлю. Для этого выбирайте хороший проект, просчитывайте сколько материалов понадобится на строительство той или иной части дома. Крепление стропил своей двухскатной крыши делайте на совесть.

Не забывайте, что вам нужно будет сделать качественную гидроизоляцию во всём доме и на крыше, утеплить своё жилище. Кровельный материал выбирайте самый хороший, какой можете себе позволить. Для каждого вида кровли стропила делаются по-своему.

Не нужно строить так, как считаете нужным. Есть определённые, проверенные технологии возведения домов. Изучите инструкцию, купите нужные материалы и приступайте самостоятельно или с помощниками к строительству своего жилища.

Например, по нормам стропильная система считается надёжной, когда сможет выдержать давление, равное 200 кг на м2. Сначала определитесь какого вида крышу будете делать над домом, а потом изучайте особенности монтажа для неё стропил.

Как придать прочности стропильной системе?

Идеально, когда вы построили загородный коттедж собственноручно. Вы сможете выбрать проект дома и планировку комнат такие, какие по душе. Лично выберете и закажете качественный материал и поучаствуете во всех этапах строительства, а потом обустройства своего жилища. В таком доме, где знаком каждый уголок, будет приятно жить.

О стропильных ногах

На стропила падает большая нагрузка — тяжесть кровли. Они должны быть качественными, надёжными и хорошо крепиться.

В стропила наслонные входят такие материалы:

  • Лежни;
  • Ноги стропильные;
  • Стойки;
  • Подкосы.

Ноги стропильные ноги — это средней толщины бруски. Их устанавливают вдоль от скатов. Именно стропила удерживают кровлю от прогибов в том или ином месте. Нагрузка веса покрытия распределяется и на другие детали кровли.

Конструкции делают наслонными тогда, когда между столбами, расположенными вертикально, слишком большие прогоны. Когда вам предоставят проект, то там будет уже рассчитан шаг между стропилами. Крепление стропил на двухскатной крыше должно быть таким, чтобы кровля после монтажа оставалась прочной и служила долго. Здесь предусмотрены стойки, которые аналогично поддерживают крышу.

Виды стропил

Стропила входят в каркас кровли и могут быть по своим тех. характеристикам наклонными и висячими. Рассмотрим подробнее каждый вид:

  • У наслонных под 2 пятками есть опоры и они надёжные. Крепление стропил к мауэрлату такое, что нижний конец упирается в мауэрлат или в верхний венец сруба, расположенный на потолке. Нижний может опираться на ещё одну стропилу, расположенную в прогоне. Эта балка находится горизонтально и лежит под коньком. В первом случае стропильная система распорная, во втором — безраспорная.
  • Висячие стропила своим верхом упираются одна в другую. А низ расположен на ещё одной балке, которая называется затяжкой. Она соединяет пятки, расположенные внизу от 2 стропильных ног. Получается треугольник, который называют стропильной фермой. Благодаря затяжке не происходит сильного растяжения материалов. А это значит, что нагрузка на стены будет идти только сверху вниз. Такая конструкция стропил называется распорной. Преимущество её в том, что она не создаёт дополнительной нагрузки на стены дома.

Когда будете приобретать балки под стропила, не поленитесь подъехать на склад. Дерево должно быть выдержанным, не мокрым, ровным и не выщербленным, без признаков плесени или того, что его поточил жучок. Покупайте только качественный материал, от плохого откажитесь. Потом обработаете брусья антисептическим составом, чтобы они не покрылись плесенью или их не испортили насекомые.

Крепим бруски кровли

Лежни служат опорой для брусков и так поддерживается прогон. Ноги стропильный упрутся в мауэрлат одним из концов, а вторым в прогоны. К последним они и крепятся.

Подкосы делают для того, чтобы ноги стропильные стали ещё более устойчивыми.

Следите за тем, чтобы соединения между деталями были прочными и надёжными. Крепят детали друг с другом:

  • Методом врезки;
  • Гвоздями;
  • Анкерными болтами;
  • Используются саморезы.

Способы креплений

Когда только начинаете работы по возведению кровли, нужно прикрепить мауэрлат по периметру ваших стен. Что это такое? Большой брус, его крепят к несущим стенам дома, используя анкерные болты. Мауэрлат — это основа для кровли со стропилами.

До того, как собирать стропильную ферму, вы должны аккуратно обрезать все планки с балками и брусками. Их обрезают наклонно.

Вверху, где основание мауэрлата, стропила нужно крепить встык, пользуясь шурупами. Хотите избежать трещин? Сверлите отверстие немного меньшего диаметра, чем сам шуруп.

Самые популярные стропы из дерева. Им отдаёт предпочтение подавляющее большинство, строящихся. Материал лёгкий, но прочный. С ним сможет работать как опытный строитель, так и новичок, решивший возвести дом своими силами.

Устанавливаем стропила на двухскатной крыше самостоятельно

Многие делают такую конструкцию, когда стропильные ноги свисают. Система хороша как для дома, так и для бани. Некоторые работы можно произвести на земле, а потом поднять, скреплённый материал на место установки. Пиломатериалов на такую конструкцию идёт сравнительно немного, что позволит вам сэкономить.

Требуется 1 треугольник из стропил, который изготавливают по чётким размерам и придерживаясь правил. Сделанные стропила, у которых будут хорошо вымеренные и скреплённые ригели с затяжками, подтягивают на кровлю. Здесь их нужно ставить в определённых местах вертикально и очень ровно. Крепят их к коньку с мауэрлатом.

Сделайте так и неважно, какие стропила вы установили: наслонные или висячие. Когда в конструкцию добавляют уклоны, она становится жёстче. Не забывайте, что стропила чаще всего крепятся к брусу коньковому с мауэрлатом. Выйдет надёжная двускатный дом.

Как избежать дополнительных расчётов?

Создавать проект дома поручите профессионалу. Он подскажет какого диаметра в сечении нужны балки, длину планок и прочих деталей. Ведь специалист знает, что крышу удерживает стропильная система. На неё идёт самая большая нагрузка и нужны верные расчёты, качественные стройматериалы.

Советов у таких домостроев, как вы сам, лучше не спрашивать. Да, они построили свой дом, но насколько он крепкий? Не известно.

Лучше всего обратиться к знакомому прорабу и просить у него дельных советов. Ведь он владеет документацией. Существуют чёткие нормы, допустимой нагрузки на 1 м2, которых нужно придерживаться при возведении дома. В документации прописано, какая нагрузка даётся и какой материал с ней справится.

Возьмите на встречу с прорабом блокнот с ручкой и сразу запишите его советы. Так, вы точно ничего не забудете, не перепутаете. Построите так, как он, со знанием дела, рекомендует.

Советы малоопытным

Для двухскатных крыш стропила большинство владельцев делают из дерева. Выбирайте то, которое вылежалось. Теперь обрабатывайте его тщательно, чтобы не завелась плесень, не мог подточить жучок.

Стропильные детали можно крепить друг с другом не только кронштейнами, но и уголками. Приобретайте подходящего размера уголки из металла, чтобы к мауэрлату прикрепить стропила. Последние в любой из частей должны быть крепкими и надёжными. Части системы можно соединять между собой гвоздями с вырезами, уголками с шурупами, иными приспособлениями.

Когда будете возводить кровлю, не суетитесь. Всё нужно сделать добротно и обстоятельно. Ведь даже деревянные каркасные дома стоят минимум по 50 лет, а срубы и по 100.

Ваша задача придерживаться технологий, нигде не допускать ошибок, чтобы крышу после года или 5 не перекосило. Советуйтесь с мастерами и опытными товарищами, которые уже делали крыши для себя или на заказ и понемногу возводите кровлю.

Надежное крепление стропил к мауэрлату двухскатной крыши

Качественные материалы, продуманное соединение всех элементов строения — гарантия надежности любой конструкции. Немало вопросов при самостоятельном строительстве дома появляется, когда дело доходит до сборки и установки стропильной системы — каркаса крыши, ее скелета, на который будет крепиться кровельный материал. От прочности соединений зависит срок службы всего здания, его способность противостоять снеговым, ветровым нагрузкам. Поэтому крепление стропил к мауэрлату двухскатной крыши — самая важная тема. Несоблюдение любого из правил монтажа, и недостаток крепежей грозит очень опасными последствиями. Самый худший сценарий — внезапное, «скоропостижное» разрушение конструкции.

Стропильная система

Чтобы обеспечить надежное крепление стропил к мауэрлату двухскатной крыши, необходимо грамотное проектирование стропильной системы, так как в расчет всегда принимают толщину стен, вес выбранного кровельного материала, угол наклона скатов, ветровую, снеговую нагрузку, типичную для конкретного региона. Некачественная работа приведет к тому, что крыша в один «прекрасный» день «поедет» — сорвется, а такой вариант событий вряд ли кого-то обрадует.

В состав этого «крышующего» каркаса двухскатной конструкции входят главные «столпы» — стропильные ноги, коньковый брус и мауэрлат. Последний представляет собой опорный брус, смонтированный по периметру несущих стен здания. Элементы этой конструкции скрепляют металлическими пластинами. Непосредственно к мауэрлату под углом крепят стропильные ноги.

Задача мауэрлата — обеспечение равномерной нагрузки на все несущие стены. Эту опору для кровли обязательно используют для строений из газобетона, кирпича, пенобетона или шлакоблоков. В каркасных зданиях в мауэрлатном брусе необходимости нет. В домах, построенных из дерева, его заменяет верхний венец.

Материал для мауэрлата — бревна либо брус 80х180, 100х150, 150х150, 200х200 мм. Это золотая середина, меньшие или большие размеры не рекомендуют. Первые не выдержат вес конструкции, вторые станут причиной повышенной нагрузки на стены, да и поднимать вверх такие элементы будет затруднительно.

Виды опор стропильной системы

Они бывают двух видов — висячие и наслонные. Первые одним концом опираются на мауэрлат, а другим крепятся на коньковый брус. Такие стропильные ноги требуют монтажа добавочных элементов — «бабок», затяжек, подкосов и ригелей, — которые будут препятствовать прогибу конструкции. У вторых, наоборот, есть две полноценные точки опоры: мауэрлат с одной стороны, внутренняя стена здания — с другой.

Висячие стропила

Они на самом деле нависают, так как опираются только на боковые стены конструкции. Этот тип стропил используют для строений, ширина которых составляет максимум семь метров. Нагрузка от стропил передается на затяжку, а от нее — мауэрлату. Однако вспомогательные элементы снимают давление на стены лишь частично. Висячие ноги предполагают жесткое крепление. В этом случае никаких врезок, способных ослабить конструкцию, не делают.

Наслонные стропила

Здесь на помощь мауэрлату приходит лежень, который укладывают на капитальную перегородку для поддержки конькового прогона. На нем располагают опорные стойки. «Прислоняющиеся» ноги чаще всего крепят по-другому — используют врезку. Глубина таких отверстий составляет ¼ высоты самих стропил. Элементы фиксируют с обеих сторон металлическими уголками. Нередко крепеж делают скобами, которые вбивают в мауэрлат и в стропила.

Существуют и комбинированные схемы, однако данные системы применяют только для крыш особо сложной формы.

Как крепят мауэрлат?

Есть несколько вариантов, предназначенных для разных строений.

Для монтажа мауэрлата в кирпичную кладку замоноличивают резьбовые шпильки, минимальный диаметр их — 14 мм, глубина закладки — 450 мм. Поверхность обрабатывают битумной мастикой, затем устилают двойным слоем гидроизоляционного рулонного материала, обычно рубероида либо гидроизола. Просверлив отверстие в мауэрлате, его устанавливают, на шпильки одевают шайбы, потом гайки, которые надежно закручивают.

«Воздушные» газо- и пеноблоки не отличаются большой прочностью, чтобы сразу крепить к ним стропильную систему. Поэтому сначала на них создают монолитный армированный пояс, в процессе в него с определенным шагом вмуровывают металлические шпильки.

В мауэрлате заранее просверливают отверстия, затем его насаживают на шпильки, крепят к поясу болтами. Между деревом и бетоном делают гидроизоляцию. Самый простой вариант — несколько слоев того же рубероида. Дальнейшая работа — крепление стропил к мауэрлату не отличается от описанного «кирпичного процесса».

Есть еще 2 варианта крепления мауэрлата:

  1. Для кирпичных стен — стальная проволока. Берут материал, диаметр которого составляет 4-6 мм. Его скручивают несколько раз, монтируют в кладку за 3-4 ряда до ее завершения. После застывания раствора и укладки гидроизоляционного слоя на стену укладывают мауэрлатный брус, его фиксируют проволокой, скручивают ее концы и загибают их к стене. Главные плюсы этого способа — низкая стоимость и легкость монтажа.
  2. Для бетонных конструкций — анкерные болты. Этот метод отличает большая надежность. К армирующему поясу анкера приваривают с таким расчетом, чтобы над уже уложенным мауэрлатом они возвышались на 30 мм. Брус с просверленными отверстиями укладывают на стены, фиксируют гайками с шайбами. Минус анкерного варианта — его высокая стоимость.

Виды соединений конструкций

Существует 2 способа соединения стропил с мауэрлатом — жесткое и скользящее. Первое применяют для зданий из блоков либо кирпича, второе — для строений из дерева.

Жесткое соединение

Такое крепление выполняется следующим образом:

  1. На стропилах делают запил, который называют «посадочным седлом».
  2. Элементы устанавливают на мауэрлат, фиксируют с помощью гвоздей.
  3. По бокам ног крепеж вбивают крест-накрест. Один гвоздь забивают посередине.
  4. С обеих сторон для надежности крепят металлические уголки.

Такой вид соединений абсолютно противопоказан для деревянных домов. Запилы должны быть лишены любых перекосов и зазоров.

Скользящее крепление

Этот способ идеален для зданий из бревен, так как только этот вариант способен спасти конструкцию от возможной деформации, которая неизменно сопровождает усадку строения. Есть крепежи открытые и закрытые. В состав первых входит неподвижный уголок и направляющий элемент — пластина, перпендикулярная ему. Ее сгибают самостоятельно. Ход такого крепления может составлять от 60 до 160 мм. Закрытое устройство отличается лишь одним — его монтируют уже собранным.

При установке этих крепления нужно соблюдать несколько правил:

  • стропильные ноги должны выходить за стены здания, независимо от вида крепления;
  • все элементы обязаны иметь одинаковые размеры;
  • параллельность всех стропил — необходимое условие, в противном случае шарнирное соединение может заклинить.

Существует несколько комбинаций скользящих и неподвижных узлов. Наиболее распространенный из вариантов — одно жесткое крепление плюс два подвижных. Такой способ гарантирует как прочность конструкции, так и достаточную ее «мобильность».

Способы крепления к мауэрлату

Делают крепление стропил к мауэрлату двухскатной крыши по-разному. При выборе оптимального способа учитывают несколько факторов:

  • вид стропил системы — висячие, наслонные;
  • ее массу, включающую вес будущей кровли;
  • конструкцию стен и материал, из которых они изготовлены;
  • величину будущих нагрузок на крышу.

Деревянные стены

В этом случае способ сопряжения мауэрлата и стропил существенно отличается от вариантов для зданий, построенных из другого материала, так как необходимо обеспечить подвижность ног. Причина всем известна: это усадка, присущая деревянным постройкам. Она одна в состоянии нарушить конструкцию, если крепление элементов будет жестким. Поэтому здесь оптимальны подвижные типы креплений, они дадут возможность стропилам двигаться в обоих направлениях.

Есть два популярных вида соединений: запил без вспомогательных деталей и использование крепежа. Нередко выбирают комбинацию — делают врубку, а затем, для надежности, добавляют крепежные элементы. Скользящие крепления для стропил деревянного дома — две отдельных детали, одна из которых может достаточно свободно перемещаться относительно другой.

Кирпич, газо-, пенобетон

Крепление стропил к мауэрлату двухскатной крыши кирпичного или бетонного здания делают металлическими уголками, скобами, кронштейнами, гвоздями, саморезами и многими другими крепежными элементами.

  1. Уголки. Их монтируют на боковых сторонах стропил, фиксируют с помощью саморезов.
  2. Перфорированная монтажная лента. Она может быть как главным, так и вспомогательным элементом. Крепится саморезами или гвоздями.
  3. Пластины из металла. Их используют для фиксации таких же стропил. Крепят из саморезами либо болтами с гайками.
  4. Проволока. Действуют так же, как и при креплении мауэрлата, максимальный диаметр материала — 6 мм.
  5. Скоба — отрезок прута, изогнутый в виде буквы «П». Его забивают молотком: один конец элемента в мауэрлат, другой — в стропило.
  6. Кронштейны, изготовленные из оцинкованного металла. Их крепят анкерами, гвоздями либо саморезами.
  7. Перфорированный крепеж LK. Это изделие изготавливают из металла толщиной 2 мм. Для фиксации стропил пользуются гвоздями или саморезами.

Если для соединения деревянных элементов используются гвозди, диаметр которых менее 6 мм, то никаких дополнительных манипуляций не требуется. Для крепежа больших размеров в древесине необходимо заранее сверлить отверстие, чуть меньшее, чем диаметр гвоздя. Эта операция даст возможность избежать появления трещин в материале.

О «креплении креплений»

Опытные кровельщики до сих пор не пришли к единодушному мнению, какой крепежный элемент идеален для соединения конструкций. Речь идет всего о двух претендентах на звание — о саморезе и гвозде. Какое крепление стропил к мауэрлату двухскатной крыши эффективнее, практичнее? Идеала нет, оба имеют недостатки и достоинства.

  1. Гвозди любят за то, что для них нужен только самый элементарный инструмент, — молоток, однако некоторые сетуют на то, что их вручную забивать слишком долго. Самый лучший вид гвоздей для фиксации стропил — зазубренные, которые гарантируют надежное соединение с древесиной.
  2. Саморезы для изготовления стропильной системы используют особенные — оцинкованные элементы, которым не страшна коррозия. Завинчивать их легко, подойдет даже самый простой аккумуляторный шуруповерт. Минус — долгое, нудное удаление саморезов при демонтаже конструкции, однако крышу обычно строят не для того, чтобы вскоре ее разбирать.

Несмотря на то, что единодушия в «стане» кровельщиков не наблюдается, многие из них уже нашли себе фаворита. Для фиксации стропильных ног они выбрали ершеные оцинкованные гвозди. Их длина — на 3-5 мм больше толщины материала.

Некоторые правила соединения

Чтобы гарантировать прочное и долговечное крепление стропил к мауэрлату двухскатной крыши, нужно соблюдать несколько правил:

  1. Любой крепеж из металла должен гарантировать надежную, жесткую фиксацию к дереву, поэтому он просто обязан быть качественным.
  2. Размеры всех запилов в мауэрлате следует тщательно выверять и проверять. Надежный крепеж возможен, если глубина его составляет не менее 1/3 толщины бруса. Это правило касается материала, имеющего размеры 150х150 мм, или более.
  3. Глубина запила, который делается в стропилах, не должна превышать ¼ ширины досок. Этот узел, обычно только для висячих ног, требует дополнительной фиксации металлическими уголками.
  4. Для соединения всех деревянных элементов помимо болта необходима шайба либо специальная металлическая пластина. Эти элементы предотвратят утапливание в древесину шляпки крепежа, а эта ситуация уже чревата ослаблением конструкции.
  5. Использовать только саморезы и/или гвозди не рекомендуется, так как данное крепление будет не слишком надежным. Его нужно усилить уголками, пластинами либо другими металлическими элементами.
  6. Если кровельный материал имеет большой вес, то, независимо от вида стропильной системы, следует выбирать скользящие соединения.

Крепление стропил к мауэрлату двухскатной крыши будет надежным и беспроблемным, если обеспечить достаточную жесткость и прочность конструкции, не менее важно большое количество качественных крепежных элементов. В этом случае экономия на материалах — непозволительная «роскошь», она может привести к тому, что срок эксплуатации кровли значительно сократится, а жить в таком здании будет попросту опасно.

Чтобы поближе познакомиться с темой, лучше посмотреть этот видеоролик, в котором все очень хорошо показано и «разжевано»:

Стропильная система двухскатной крыши: 2 основных вида стропил – нюансы конструкции, расчеты и этапы монтажа

Стропильная система двускатной крыши считается одной из самых простых в чисто конструктивном плане. В ее составе всего лишь несколько элементов, количество которых уменьшается или увеличивается за счет размеров самой кровли. Но при кажущейся простоте сам процесс возведения двускатной крыши требует знания некоторых нюансов, которые влияют на качество конечного результата.

Стропильная система для двускатной крыши Источник tues.ru

Что собой представляет двускатная крыша

Из названия становится понятным, что конструкция крыши – это два ската, имеющие прямоугольную форму в плоскости. Чаще скаты имеют одинаковые размеры, но существуют так называемые асимметричные конструкции, в которых скаты по габаритам отличаются друг от друга.

При этом скаты установлены друг к другу под определенным углом, который называют наклоном. Линией соприкосновения является коньковый брус, являющийся частью стропильной системы. По-простому его называют коньком, и он является наивысшей точкой крыши.

Боковые плоскости, сформированные скатами, называются фронтонами. Они имеют треугольную форму. После сооружения крыши боковины облицовывают листовыми или панельными материалами: фанера, ОСП, даже доски и прочее.

Что собой представляет стропильная система двускатной крыши

Основой конструкций скатов являются стропильные ноги, они же стропила. Изготавливают их или из пиломатериалов (брусы, доски), или из стального профиля (уголок, швеллер). В частном домостроение применяют древесину. С ней проще работать, плюс пиломатериалы дешевле.

Устройство стропильной системы двускатной крыши – это не только стропила. Кроме них есть еще несколько обязательных элементов. На фото ниже все элементы двускатной кровли показаны. Обозначим их.

Каждый из элементов кровли имеет свое назначение Источник lestorg32.ru

Элементы стропильной системы двускатной кровли

Мауэрлат. По сути, это балка, на которую упираются стропилы. Ее назначение – равномерно распределить нагрузки от стропильных ног на стены дома. Если мауэрлат не использовать, то стропила будут давить на стены точечно, то есть в местах установки возникнут большие напряжения, которые приведет к растрескиванию стен.

Стропила, установленные под наклоном.

Конек, он же коньковый брус или прогон. Его задача – сформировать место стыковки стропильных ног. Коньковый брус – необязательный элемент двускатной крыши. Есть конструкции, в которых его не устанавливают. Но об это чуть ниже.

Затяжки. Используются не всегда, а только на висячих стропилах или, если стропильная система устанавливается на широкий дом.

Балки перекрытия, которые формируют потолок в комнате и пол в чердаке.

Одна из балок перекрытия, которую называют лежнем. Она дополнительно выполняет функции основания для опорных стоек, которые поддерживают стропила. Используется не всегда.

Опорные стойки, они же бабки, поддерживающие стропильные ноги. Их устанавливают лишь в том случае, если длина пролета дома составляет не менее 6 м.

Подкосы, они же диагональные подпорки. Их используют лишь в том случае, если опорные стойки не могут обеспечить общую надежность стропильной системы.

Есть еще один элемент, который хорошо виден на фото ниже. Это опорные стойки для конькового прогона. Их устанавливают, если конструкция стропильной системы имеет большой вес. То есть все строение собирается под тяжелый кровельный материал, к примеру, под керамическую черепицу.

Наслонные стропила с опорными стойками под коньковым прогоном Источник seaside-home.ru

Виды стропил

Стропильная система крыши (двускатной) может собираться из наслонных стропил или висячих.

Наслонные

Свое название они получили потому, что упираются нижними концами на стены дома, верхними на коньковый прогон. При этом стропильные элементы подвергаются нагрузкам, которые изгибают их. Конструкция надежная, прочная, с большой несущей способностью.

На фото выше как раз показана стропильная система наслонного вида. Хорошо видно, что ноги упираются в верхней части на конек. При этом есть два вида крепления самих стропил в верхней части:

крепление производится к коньку:

крепление производится между собой с упором на конек (фото выше).

Висячие

Необходимо сразу обозначить, что данный вид стропильной системы может быть использован, если между стенами дома расстояние не превышает 12 м. Потому что стропила упираются нижними концами на стены, а верхними только между собой (коньковый прогон в конструкции отсутствует). Отсюда и невысокая несущая способность при большом разлете.

Висячие стропила для крыши имеют один чисто конструктивный недостаток – большая опорная нагрузка на стены дома. Чтобы ее снизить, между ногами устанавливают затяжки, чтобы получился жесткий треугольник. Нередко функции затяжек выполняют несущие балки перекрытия.

При необходимости усилить висячие стропила, под них устанавливают стойки и подкосы.

Висячие стропила крыши двускатной Источник postila.ru

Монтаж стропильной системы двускатной крыши

Два вида стропильной системы определяют две разновидности технологии их сборки. Рассмотрим каждую по отдельности.

Монтаж наслонных стропил

Существует определенная последовательность сборки наслоных стропил.

Устанавливаются две крайние опорные стойки под коньковый брус. Они не только будут подпирать брус, но и являться элементами, формирующими фронтоны здания. Крепят их в нижней части к мауэрлату. При этом строго выставляют по вертикали, а верхние торцы в одной горизонтальной плоскости. Для этого между стойками натягивают прочную нить, уровнем проверяют ее на горизонтальность. Если есть отклонения, то одну из опор (низкую) приподнимают при помощи деревянных подпорок.

По горизонтально натянутой нити монтируют промежуточные опорные стойки с шагом 2-2,5 м. Чтобы брусы стоек не смещались, их подпирают временными крепежными элементами: подпорками или затяжками.

На стойки укладывают коньковый брус, который к ним же и крепится.

Производится попарно установка стропил двускатной крыши. Монтаж можно начинать с любой стороны. Крепление сразу проводится к мауэрлату и к коньку. Главное – выдержать расстояние между ногами, которое определяется в зависимости от тяжести и несущей способности кровельного материала. Обычно в проекте дома этот параметр указывается.

Если есть необходимость, монтируются промежуточные опорные стойки и подкосы.

Установка стропил на конек по натянутой нити Источник kbumb.ru

Монтаж висячих стропил

Технология установки висячих стропил другая. Для этого вся конструкция, собранная из двух стропил и затяжки, собирается на земле. То есть подготавливаются кровельные фермы в необходимом количестве, которые затем поднимаются на крышу. Иногда мастера собирают фермы на крыше. Собрали одну – установили, собирают следующую.

Необходимо отметить, что такие фермы имеют значительную массу. Поднимать их вручную сложно и опасно, поэтому используют услуги подъемного крана. А это увеличивает себестоимость сооружения.

Собранные на земле стропильные фермы висячего типа Источник moydom-irk.ru

Самое сложное – выставить фермы. Все они устанавливаются по месту монтажа с запланированным шагом, где временно закрепляются укосинами и подпорками. Затем между крайними фермами натягивается нить. Ее надо выставить так, чтобы она, во-первых, был натянута строго по горизонту, во-вторых, по конструкции, которая выше остальных.

Остается только приподнимать стропильные конструкции, которые оказались ниже натянутого уровня. И последнее – монтаж обрешетки, которая закрепит все фермы в одну стропильную систему. Обратите внимание, что в нижней части стропила будут закрепляться к мауэрлату.

Виды стропильной системы двухскатной крыши: для маленьких и больших домов

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Схема двускатной крыши

Теперь о составляющих системы и их назначении:

  • Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
  • Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
  • Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
  • Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
  • Лежни — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
  • Боковые прогоны — поддерживают стропильные ноги.
  • Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

Разница в конструкции наслонных и висячих стропил

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Простейший вариант наслонных стропил

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Простая безраспорная система двускатной крыши с наслонными стропилами

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Вариант крепления стропил без распора на стены

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

Схемы стропильных систем двускатных крыш со схватками

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Крепление схватки к стропильным ногам и коньковому брусу

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Система стропил со смещенным относительно центра вертикальным прогоном

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни , нагрузка от подстропильных балок передается на лежни через стойки.

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Читать еще:  Полусухая стяжка пола своими руками
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
×
×
