Сколько секций радиаторов нужно на 1 квадратный метр отапливаемой площади

Расчет секций алюминиевых радиаторов на квадратный метр

Здесь вы узнаете про расчет секций алюминиевых радиаторов на квадратный метр: сколько нужно батарей на комнату и частный дом, пример вычисления максимального количества обогревателей на необходимою площадь.

Мало знать, что алюминиевые батареи обладают высоким уровнем теплоотдачи.

Перед их установкой обязательно нужно произвести расчет, какое именно их количество должно быть в каждом отдельном помещении.

Только зная, сколько алюминиевых радиаторов нужно на 1 м2, можно с уверенностью покупать необходимое количество секций.

Расчет секций алюминиевых радиаторов на квадратный метр

Как правило, производителями заранее просчитаны нормы мощности батарей из алюминия, которые зависят от таких параметров, как высота потолков и площадь помещения. Так считается, что на то, чтобы нагреть 1 м2 комнаты с потолком до 3 м высоты потребует тепловая мощность в 100 Вт.

Эти цифры приблизительны, так как расчет алюминиевых радиаторов отопления по площади в данном случае не предусматривает возможных теплопотерь в помещении или более высокие или низкие потолки. Это общепринятые строительные нормы, которые указывают в техпаспорте своей продукции производители.

Кроме них:

  1. Немалую важность играет параметр тепловой мощности одного ребра радиатора. Для алюминиевого обогревателя она составляет 180-190 Вт.
  2. Температура носителя так же должна учитываться. Ее можно узнать в управляющем тепловом хозяйстве, если отопление централизованное, либо измерить самостоятельно в автономной системе. Для алюминиевых батарей показатель равен 100-130 градусам. Разделив температуру на тепловую мощность радиатора, получается, что для обогрева 1 м2 потребуется 0.55 секций.
  3. В том случае, если высота потолков «переросла» классические стандарты, то необходимо применять специальный коэффициент:
    • если потолок равен 3 м, то параметры умножаются на 1.05;
    • при высоте 3.5 м он составляет 1.1;
    • при показателе 4 м – это 1.15;
    • высота стены 4.5 м – коэффициент равен 1.2.

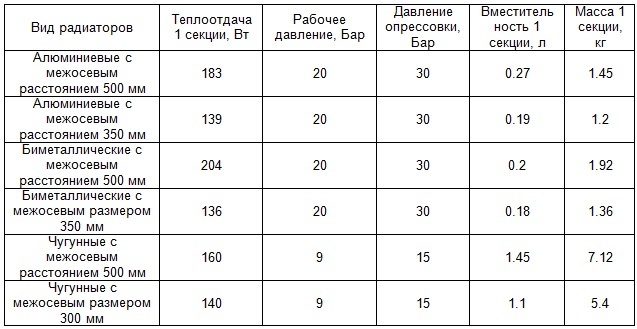

  4. Можно воспользоваться таблицей, которую предоставляют производители к своей продукции.

Сколько нужно секций алюминиевого радиатора?

Расчет количества секций алюминиевого радиатора производится по форме, подходящей для обогревателей любого типа:

В данном случае:

  • S – площадь помещения, где требуется установка батареи;
  • k – коэффициент корректировки показателя 100 Вт/м2 в зависимости от высоты потолка;
  • P – мощность одного элемента радиатора.

При расчете количества секций алюминиевых радиаторов отопления получается, что в помещении площадью 20 м2 при высоте потолка 2.7 м для алюминиевого радиатора с мощностью одной секции 0.138 кВт потребуется 14 секций.

Q = 20 х 100 / 0.138 = 14.49

В данном примере коэффициент не применяется, так как высота потолка менее 3 м. Но даже такой секций алюминиевых радиаторов отопления не будут верными, так как не взяты во внимание возможные теплопотери помещения. Следует учитывать, что в зависимости от того, сколько в комнате окон, является ли она угловой и есть ли в ней балкон: все это указывает на количество источников теплопотерь.

Делая расчет алюминиевых радиаторов по площади помещения, следует в формуле учитывать процент потери тепла в зависимости от того, где они будут установлены:

  • если они закреплены под подоконником, то потери составят до 4%;
  • установка в нише моментально увеличивает этот показатель до 7%;
  • если алюминиевый радиатор для красоты прикрыть с одной стороны экраном, то потери составят до 7-8%;
  • закрытый экраном полностью, он будет терять до 25%, что делает его в принципе малорентабельным.

Это далеко не все показатели, которые следует учесть при установке алюминиевых батарей.

Пример расчета

Если рассчитывать, сколько секций алюминиевого радиатора надо на комнату площадью 20 м2 при норме 100 Вт/м2, то так же следует вносить корректировочные коэффициенты потери тепла:

  • каждое окно добавляет к показателю 0.2 кВт;
  • дверь «обходится» в 0.1 кВт.

Если предполагается, что радиатор будет размещен под подоконником, то корректирующий коэффициент составит 1.04, а сама формула будет выглядеть следующим образом:

Q = (20 х 100 + 0,2 + 0,1) х 1,3 х 1,04 / 72 = 37,56

Где:

  • первый показатель – это площадь комнаты;
  • второй – стандартное количество Вт на м2;
  • третий и четвертый указывают на то, что в комнате по одному окну и двери;
  • следующий показатель – это уровень теплоотдачи алюминиевого радиатора в кВт;
  • шестой – корректирующий коэффициент касаемо расположения батареи.

Все следует разделить на теплоотдачу одного ребра обогревателя. Его можно определить из таблицы от производителя, где указаны коэффициенты нагрева носителя по отношению к мощности устройства. Средний показатель для одного ребра равен 180 Вт, а корректировка – 0.4. Таким образом, умножив эти цифры, получается, что 72 Вт дает одна секция при нагреве воды до +60 градусов.

Так как округление производится в большую сторону, то максимальное количество секций в алюминиевом радиаторе конкретно для этого помещения составит 38 ребер. Для улучшения работы конструкции, ее следует разделить на 2 части по 19 ребер каждая.

Вычисление по объему

Если производить подобные вычисления, то потребуются обратиться к нормативам, установленным в СНиП. В них учитываются не только показатели радиатора, но и то, из какого материала построено здание.

Например, для дома из кирпича нормой для 1 м2 будет 34 Вт, а для панельных строений – 41 Вт. Чтобы рассчитать количество секций батареи по объему помещения, следует: объем помещения умножить на нормы теплозатрат и разделить на теплоотдачу 1 секции.

Например:

  1. Чтобы высчитать объем комнаты площадью 16 м2, нужно умножить этот показатель на высоту потолков, например, 3 м (16х3 = 43 м3).
  2. Норма тепла для кирпичного здания = 34 Вт, чтобы узнать какое требуется количество для данной комнаты, 48 м3 х 34 Вт (для панельного дома на 41 Вт) = 1632 Вт.
  3. Определяем, сколько требуется секций при мощности радиатора, например, 140 Вт. Для этого 1632 Вт/ 140 Вт =11.66.

Округлив этот показатель, получаем результат, что для комнаты объемом 48 м3 требуется алюминиевый радиатор из 12 секций.

Тепловая мощность 1 секции

Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.

Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.

Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.

Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.

Формула, необходимая для этого выглядит следующим образом:

КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7

  1. КТ – это то количество тепла, которое требуется данному помещению.
  2. S – площадь.
  3. К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1.27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
  4. К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
  5. К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
    • 50% — коэффициент составляет 1.2;
    • 40% — 1.1;
    • 30% — 1.0;
    • 20% — 0.9;
    • 10% — 0.8.
  6. К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
    • +35 = 1.5;
    • +25 = 1.2;
    • +20 = 1.1;
    • +15 = 0.9;
    • +10 = 0.7.
  7. К5 указывает на корректировку при наличии наружных стен.Например:
    • когда она одна, показатель равен 1.1;
    • две наружные стены – 1.2;
    • 3 стены – 1.3;
    • все четыре стены – 1.4.
  8. К6 учитывает наличие помещения над комнатой, для которой производятся расчеты.При наличии:
    • неотапливаемого чердака – коэффициент 1.0;
    • чердак с обогревом – 0.9;
    • жилая комната – 0.8.
  9. К7 – это коэффициент, который указывает на высоту потолка в комнате:
    • 2.5 м = 1.0;
    • 3.0 м = 1.05;
    • 3.5 м = 1.1;
    • 4.0 м = 1.15;
    • 4.5 м = 1.2.

Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.

Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах. Последнее особенно важно в условиях постоянно растущих тарифов.

Расчет количества секций и теплоотдачи биметаллического радиатора

Чтобы штатный режим отопления обеспечивал в комнатах квартиры температуру комфорта, под каждым подоконником должно быть достаточно радиаторных секций. Иногда, в угловых квартирах, они не помещаются под окном и располагаются вдоль стены.

Прежде чем заменить старые батареи, на стильные биметаллические приборы, рассчитайте их потребность, воспользовавшись известными методиками расчета.

Содержание рекомендаций по расчету :

Принцип и особенности работы биметаллического радиатора

Главное достоинство и причина популярности этих радиаторов в том, что они по прочности не уступают стальным трубам. Благодаря алюминиевому покрытию, они имеют:

  • Отличный коэффициент теплопередачи;
  • Долгий срок использования;
  • Стильный внешний вид;
  • Легкий вес;
  • Наличие ниппелей для соединения секций, позволяет легко нарастить — уменьшить длину батарей, соответственно теплотехническим расчетам.

Методы расчета

Наиболее популярные способы расчета производятся с использованием фактической площади и объема отапливаемой комнаты.

По площади

Расчет по площади наиболее прост, но позволяет определить количество секций, только в квартирах с высотой около 2,5 м. СНиП предусматривает нагрузку на метр в 100 Вт. Это норматив для средней полосы. На севере за 60 широтой, она может быть значительно выше.

Умножая площадь на 100, мы получаем мощность нормативного потребления тепла. Разделив ее на паспортную теплоотдачу ребра, получим число ребер для обогрева.

По объему

Расчет по объему используется там, где потолки выше 2,6 м. Согласно нормативам, для отопления м.куб. в зависимости от типа здания требуется:

  • для панельного 41 Вт,
  • для кирпичного 34 Вт.

Умножая площадь на высоту комнаты получаем расчетный объем в кубах.

Умножая количество кубов на норматив теплопотребления вашего дома, получаем мощность нормативного потребления тепла, которую используем аналогично п. 2.1.

Сколько секций биметаллического радиатора нужно на 1 м2

Еще один метод расчета. Он хоть и приближенный, но его с успехом используют слесаря сантехники, в случаях, когда расчет касается приборов большой суммарной мощности.

Практики утверждают, что в квартире со стандартной высотой, одна биметаллическая секция средней мощности обеспечивает теплом 1,8 метров площади. В этом случае достаточно знать только площадь комнаты. Поделив ее на 1,8, получаем необходимое количества ребер.

Параметры, которые нужно учитывать при подсчете

Приблизительные расчеты привлекают своей простотой, но не дают достоверной информации. В результате хозяин квартиры может замерзнуть, или переплатить за установку дорогостоящих радиаторов.

Точный расчет должен учитывать множество поправочных параметров :

  • Состояние остекление;
  • Количество наружных стен;
  • Их теплоизоляцию;
  • Тепловой режим верхнего помещения;
  • Климатические характеристики региона и другие параметры.

Поправочные коэффициенты

Окончательная формула теплопотребления выглядит как произведение нормативного значения тепла — 100 вт/м.кв, на поправочные коэффициенты, учитывающие особенности теплопотребления комнаты:

  • К1 учитывает конструкцию остекления. Принимается для спаренных деревянных переплетов 1,27. Окна с двойным стеклопакетом позволяют применять коэффициент 1,0. Значение для стеклопакета с тремя камерами — 0,85;
  • К2 учитывает качество утепления стен и принимается для стен в два кирпича за единицу. При худшей степени изоляции принимается коэффициент 1,27. Дополнительная изоляция позволяет применять понижающий коэффициент 0,85;
  • К3 отражает отношение площади окон к полу. Если процент остекления поставить в числителе, в знаменателе смотрите коэффициент теплопотребления 50/0,8, 40/0,9, 30/1,0, 20/1,1 и 10/1,2;
  • К4 учитывает среднюю температуру наиболее холодной недели года. При -35 градусах это 1,5, при — 25 градусах — 1,3, при — 20 градусах — 1,1, при — 15 градусах — 0,9, а при — 10 градусах — 0,7.
  • К5 дает поправку на количество наружных стен. При одной наружной стене в комнате он равен 1,1, а каждая следующая стена увеличивает его на 0,1;
  • К6 позволяет учесть влияние теплового режима верхнего помещения. За единицу принимается холодный чердак, отапливаемый — 0,9. Если сверху находится жилой этаж — 0,8;
  • К7 выражает зависимость от высоты комнаты. Стандартная — 2,5 м, принимается за единицу. Повышение высоты на пол-метра дает основание увеличить его на 0,05; при трех метрах — 1,05, три с половиной — 1,1, четыре метра — 1,15, четыре с половиной — 1,2.

Пример расчета — сколько секций нужно на комнату 18 м2

Вы живете в кирпичном доме, в средней полосе России, где самая холодная пятидневка имеет среднюю температуру минус 10 градусов. Живете на последнем этаже, где над вами неотапливаемый чердак, на окнах стоят двойные стеклопакеты, а отношение остекления к полу составляет 30 %. Причем квартира у вас угловая, а площадь комнаты — 18 м.кв.

Формула подсчета количества тепла будет выглядеть так :

100 Вт / на метр ×1,0 ×1,0 ×1,0 ×0,7 ×1,2 ×1,0 = 84 Вт/кв.м.

Умножаем что получилось на 18 метров и получаем 1512 Вт. Теперь разделим на тепловую мощность одного биметаллического ребра, которую мы принимает за 170 Вт (а вам следует уточнить ее у продавца). Вышло 8,89 ребер или 9 штук.

По аналогии с этим примером вы сможете рассчитать сколько секций необходимо для вашего помещения и не ошибиться при заказе.

Сколько секций радиаторов нужно на 1 квадратный метр отапливаемой площади

Когда возникает необходимость в расчете примерного количества сегментов радиатора, суммируют многие факторы. Нельзя не учесть, что любое вычисление будет приблизительным, содержащим погрешность. Существует несколько методов, чтобы узнать, сколько секций радиаторов нужно на 1 м2 площади пола. Но нельзя не брать во внимание объем помещений с разной высотой потолков и другие факторы, определяющие эффективность отопления.

Чем больше помещение, тем больше секций должно быть в радиаторе

Как правильно рассчитывать, сколько секций радиаторов нужно на 1 метр квадратный

Существует несколько доступных способов подсчитать объем радиатора с теплоносителем:

  • формулы;
  • таблицы;
  • компьютерные программы.

Каждый должен понимать, что у батарей из разных материалов отличается КПД, в плане теплоотдачи. Конечно, тепловая мощность радиаторов является одним из важнейших факторов для расчетов, но не определяющим.

На сегодня выпускаются:

  1. Чугунные батареи.
  2. Стальные.
  3. Алюминиевые.
  4. Биметаллические модели.

Правильно подобранный радиатор обеспечит качественное тепло в доме

Есть различные способы расчета, чтобы уменьшить погрешность, обычно считают:

  • по площади пола;
  • по объему помещения (высота потолков);
  • по суммарным факторам.

Если использовать практику отопления городских квартир, с учетом того, что на 18 «квадратов» зала используется радиатор из 10 секций, вносятся логические корректировки:

  1. В Средней полосе России тепло обеспечивает 11-12 секций на комнату с невысокими потолками, в Сибири и Зауралье требуется 14-16 на такой же метраж. В Краснодарском крае зимой не холодно, хватит и 9-10 секций.
  2. Чугунные батареи на 8 сегментов имеют достаточную теплоотдачу, чтобы обогреть небольшую спальню (120−150 ватт на 1 секцию). Количество секций биметаллических радиаторов будет меньше, они имеют выше КПД, алюминиевые – ниже. Соответственно, для стандартной комнаты в 18−20 квадратных метров нужно 2 радиатора из чугуна по 8 секций или 1 биметаллический блок из 12 частей.
  3. Угловые комнаты с 1-2 внешними стенами без внутреннего и внешнего утепления вносят свои коррективы. Почти половина тепла теряется, особенно при резком похолодании, количество секций должно быть на 25-30% больше.
Читать еще:  Как выбрать лазерный уровень для дома

Существует ряд других факторов, вносящих корректировки в расчеты:

  • тип теплоносителя (пар, вода, антифриз);
  • количество внешних и внутренних стен;
  • с чем граничит внешняя поверхность пола и потолка (чердак, подвал, жилые комнаты);
  • высота потолков (стандарт 2,7-3 м), бывают комнаты большего объема;
  • теплопроводность материала труб и батарей, на который влияет даже количество слоев краски и ее тип;
  • теплоизоляция стен;
  • количество окон, выходящих на разные стороны света;
  • продолжительность зимнего периода (климатический показатель);
  • предельная амплитуда температур в зимнее время;
  • старые деревянные окна или современные двойные стеклопакеты (последние максимально сохраняют тепло в помещениях);
  • теплопотери и тип подключения теплоносителя (нижний, седельный, диагональный, боковой верхний);
    наличие теплого подъезда, мощной вентиляции, потребность в частом проветривании тоже влияет на выбор мощности системы отопления.

Решая, какие радиаторы лучше для квартиры, предпочтительнее выбирать приборы, у которых отдача тепла больше

Важно! Радиатор, закрываемый декоративным щитом или экраном для эстетики или в целях безопасности маленьких детей, теплоотдачу снижает на 10-15%. Напротив, фольгированное покрытие ниши для батарей способствует сохранению тепла.

Какие показатели еще учитываются в компьютерных программах

Существуют готовые таблицы, по которым можно определить потребность в количестве батарей для отопления своего помещения. Но это лишь приблизительно. Вот некоторые данные, которые должны вноситься в специальные компьютерные программы для определения количества секций радиаторов:

  1. Где находится квартира – на средних или крайних этажах?
  2. Куда выходят внешние стены – север и северо-восток самые холодные, юг и юго-запад немного прогреваются даже в морозную погоду.
  3. Второе (третье) окно увеличивает потребность в дополнительном многосекционном радиаторе, на 20% увеличивается необходимость дополнительного объема при больших незанавешенных окнах.
  4. Торцевые и угловые комнаты намного холоднее.
  5. Утепление внешних стен и внутренняя облицовка (натуральное дерево, другие сберегающие тепло покрытия).
  6. Панельный дом, кирпичный, литой или деревянный (если в панельном нужно 11 секций, то в деревянном достаточно 9).
  7. Средняя зимняя температура определяет коэффициент корректировки.
  8. Высота потолка в комнате (натяжные и многоуровневые конструкции тоже дают погрешность).
  9. Отапливается ли помещение над комнатой и под ней?

Радиаторы с разным количеством секций

Как рассчитывать показатели по формулам

Есть и менее важные критерии, но они тоже влияют на показатели потери тепла. Расчет радиаторов можно доверить специалистам, которые должны произвести наиболее точные расчеты. Обычно они ориентируются на объем помещения, используя специальные «калькуляторы» (компьютерные программы).

Важно! Для 1 м3, согласно требованиям СНиП, на зиму, в среднем, нужно 40 – 42 Вт тепла.

Чтобы произвести подсчеты по объему помещения, площадь комнаты умножают на высоту потолков. Например, комната 20 м2 имеет высоту потолков 4 метра, получив искомый результат. Например, 80 м3 умножается на 41 Вт = 3280 Вт. Мощность 1 секции ориентировочно равна 150 Вт, соответственно, имеем 2 радиатора по 11 секций. Обычно это и есть 22 радиатора на комнату с высокими потолками на 2 окна.

Специалисты также используют формулы типа:

КТ (количество тепла) = 100Вт/м2 * П * К1 * К2 * К3 * К4 * К5 * К6 * К7.

Здесь П – площадь комнаты, далее перемножаем К или коэффициенты (показатели остекления, теплоизоляция стен, соотношение пола и площади, средний температурный показатель зимой, сколько внешних стен, тип смежных помещений и высота потолков).

Готовый результат делят на теплоотдачу одной секции, округляя показатель. У некоторых производителей радиаторов точный калькулятор представлен на сайте – в программу вносят указанные данные. В некоторых случаях удобнее использовать таблицу или специальный софт.

Как рассчитать количество секций радиатора на помещение? Сколько м2 отапливает одна секция?

Одна биметаллическая секция обогревает полтора или два квадратных метра помещения, что сообщено в тактико — технических данных в документации к самому радиатору.

Таким образом, если десять квадратов, то с запасом будет достаточно радиатора с пятью секциями. А вот если квадратов сто, к примеру, то секций потребуется пятьдесят, и более, что будет еще зависеть от системы отопления, расположения стояков, высоты потолков, тепло — изоляции помещения, количества окон, типа вентиляционной системы, и так далее. Но для нашего примера достаточно будет пятидесяти секций. Теперь делим это число на количество секций в одном радиаторе Таким образом мы получим искомое число. К примеру если секций по пять, то десять радиаторов, а если по десять, то пять радиаторов.

Хочется порекомендовать, что от количества секций в первую очередь будет зависеть оплата за отопление, так как после согласования проекта, счет за потребленное отопление будет приходить именно исходя из количества, типа площади радиаторов.

Сразу же надо отметить ряд важных моментов:

Мощность каждой секции радиатора указана в паспорте изделия.

Радиаторы могут быть биметаллическими, чугунными, алюминиевыми, стальными, теплоотдача разная, более того и сами радиаторы одного типа разные.

При расчёте количества секций радиаторов надо учитывать как утеплено и из каких материалов построено здание.

Стеклопакеты установлены, или обычные окна.

Комната с балконом и без оного.

Количество окон и дверей в помещении.

Температура «за бортом» (средний показатель).

Одно дело дом (квартира) в Якутии и другое дело в Крыму, на квартиры в доме одной серии количество секций радиаторов будет разным.

Расчёт секций радиатора можно высчитать и по площади и по объёму конкретного помещения.

Точные расчёты с учётом всех данных (см. выше) сложны.

Чаще всего рассчитывают количество секций радиаторов по площади помещений без учёта высоты потолков, то есть отталкиваются от средних значений (2.40-2.60-т).

Делается это так:

Площадь помещения (длина на ширину) умножается на 100-о Вт, 100-о Вт это тепловая энергия необходима для обогрева одного квадрата помещения, прописанная в строительных нормах (правилах).

И полученная цифра делится на теплоотдачу одной секции батареи.

Площадь помещения 30-ь кв метров.

30 х 100 = 3000-и Вт.

Допустим Вы купили чугунный радиатор с межосевым размером 300-а мм.

Теплоотдача каждой секции у такого радиатора 140-к Вт.

3000 : 140 = 21 с «хвостом», округляем в бОльшую сторону, получаем цифру 22-е секции.

Конечно в этом случае устанавливают несколько радиаторов этого типа на такое помещение, но количество секций мы уже высчитали.

Сколько м2 отапливает одна секция?

Если тот же радиатор который приводил в пример, то делаем следующее:

30-ь кв м делим на 22-а = 1,36-ь кв метров отапливает одна секция именно этого радиатора.

Сколько м2 отапливает одна секция?

Теплотехника — сложная наука и должна учитывать множество факторов, таких как уровень тепловых потерь, количество проемов и их площадь (окон и дверей), материал стен, степень утепленности, географическое расположение объекта. Но при всей сложности практика выработала соотношение:

  • на отопление 1 м2 площади жилого помещения необходимо 0,1 кВт мощности радиатора.

Соответственно, зная площадь отапливаемого помещения легко можно посчитать необходимую мощность радиатора. К примеру, для помещения площадью 20 м2 необходим радиаторы с суммарной мощность в 20 м2 х 0,1 кВт/м2 = 2 кВт.

Так как сейчас очень много видов и типов радиаторов как по размеру, материала изготовления, форме, приобретая их в торговой сети, узнайте мощность одной секции радиатора. Обычно эта информация указывается в сертификате или паспорте радиатора.

Как рассчитать количество секций радиатора на помещение?

Зная всю выше описанную информацию очень легко определить количество секций. Для этого Вам вполне достаточно поделить необходимую суммарную мощность радиаторов на мощность одной секции выбранного вами радиатора. К примеру, Вы выбрали алюминиевый радиатор с теплоотдачей 0,205 кВт. Соответственно, Вам нужно 2 кВт / 0,205 кВт = 9,8 секций.

При этом нужно сделать небольшой запас мощности в 20-30 % радиаторов и оптимальное количество секций радиаторов в нашем примере составит 12 шт.

Как рассчитать количество секций радиатора

При модернизации системы отопления кроме замены труб меняют и радиаторы. Причем сегодня они есть из разных материалов, разных форм и размеров. Что не менее важно, имеют они разную теплоотдачу: количество тепла, которые могут передать воздуху. И это обязательно учитывают, когда делают расчет секций радиаторов.

В помещении будет тепло, если количество тепла, которое уходит, будет компенсироваться. Поэтому в расчетах за основу берут теплопотери помещений (они зависят от климатической зоны, от материала стен, утепления, площади окон и т.д.). Второй параметр — тепловая мощность одной секции. Это то количество тепла, которое она может выдать при максимальных параметрах системы (90°C на входе и 70°C на выходе). Эта характеристика обязательно указывается в паспорте, зачастую присутствует на упаковке.

Делаем расчет количества секций радиаторов отопления своими руками, учитываем особенности помещений и системы отопления

Один важный момент: проводя расчеты самостоятельно, учтите, что большинство производителей указывают максимальную цифру, которую они получили при идеальных условиях. Потому любое округление производите в большую сторону. В случае с низкотемпературным отоплением (температура теплоносителя на входе ниже 85°C) ищут тепловую мощность для соответствующих параметров или делают перерасчет (описан ниже).

Расчет по площади

Это — самая простая методика, позволяющая примерно оценить число секций, необходимое для отопления помещения. На основании многих расчетов выведены нормы по средней мощности отопления одного квадрата площади. Чтобы учесть климатические особенности региона, в СНиПе прописали две нормы:

  • для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
  • для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

Почему в нормах дан такой большой диапазон? Для того, чтобы можно было учесть материалы стен и степень утепления. Для домов из бетона берут максимальные значения, для кирпичных можно использовать средние. Для утепленных домов — минимальные. Еще одна важная деталь: эти нормы просчитаны для средней высоты потолка — не выше 2,7 метра.

Как рассчитать количество секций радиатора: формула

Зная площадь помещения, умножаете ее норму затрат тепла, наиболее подходящую для ваших условий. Получаете общие теплопотери помещения. В технических данных к выбранной модели радиатора, находите тепловую мощность одной секции. Общие теплопотери делите на мощность, получаете их количество. Несложно, но чтобы было понятнее, приведем пример.

Пример расчета количества секций радиаторов по площади помещения

Угловое помещение 16 м 2 , в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.

Для кирпичного дома берем теплопотери в середине диапазона. Так как помещение угловое, лучше взять большее значение. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м 2 * 95 Вт = 1520 Вт.

Теперь считаем количество радиаторов для отопления этой комнаты: 1520 Вт / 140 Вт = 10,86 шт. Округляем, получается 11 шт. Столько секций радиаторов необходимо будет установить.

Расчет батарей отопления на площадь прост, но далеко не идеален: высота потолков не учитывается совершенно. При нестандартной высоте используют другую методику: по объему.

Считаем батареи по объему

Есть в СНиПе нормы и для обогрева одного кубометра помещений. Они даны для разных типов зданий:

  • для кирпичных на 1 м 3 требуется 34 Вт тепла;
  • для панельных — 41 Вт

Этот расчет секций радиаторов похож на предыдущий, только теперь нужна не площадь, а объем и нормы берем другие. Объем умножаем на норму, полученную цифру делим на мощность одной секции радиатора (алюминиевого, биметаллического или чугунного).

Формула расчета количества секций по объему

Пример расчета по объему

Для примера рассчитаем, сколько нужно секций в комнату площадью 16 м 2 и высотой потолка 3 метра. Здание построено из кирпича. Радиаторы возьмем той же мощности: 140 Вт:

  • Находим объем. 16 м 2 * 3 м = 48 м 3
  • Считаем необходимое количество тепла (норма для кирпичных зданий 34 Вт). 48 м 3 * 34 Вт = 1632 Вт.
  • Определяем, сколько нужно секций. 1632 Вт / 140 Вт = 11,66 шт. Округляем, получаем 12 шт.

Теперь вы знаете два способа того, как рассчитать количество радиаторов на комнату.

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

Технические характеристики некоторых биметаллических радиаторов. Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

  • Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
  • Алюминиевый — 190 Вт (0,19 кВт).
  • Чугунные — 120 Вт (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м 2 :

  • биметаллическая секция обогреет 1,8 м 2 ;
  • алюминиевая — 1,9-2,0 м 2 ;
  • чугунная — 1,4-1,5 м 2 ;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м 2 , для ее отопления примерно понадобится:

  • биметаллических 16 м 2 / 1,8 м 2 = 8,88 шт, округляем — 9 шт.
  • алюминиевых 16 м 2 / 2 м 2 = 8 шт.
  • чугунных 16 м 2 / 1,4 м 2 = 11,4 шт, округляем — 12 шт.
Читать еще:  Пластификаторы для бетона и цемента: виды, составы, область применения

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Расчет секций радиаторов в зависимости от реальных условий

Еще раз обращаем ваше внимание на то, что тепловая мощность одной секции батареи указывается для идеальных условий. Столько тепла выдаст батарея, если на входе ее теплоноситель имеет температуру +90°C, на выходе +70°C, в помещении при этом поддерживается +20°C. То есть, температурный напор системы (называют еще «дельта системы») будет 70°C. Что делать, если в вашей системе выше +70°C на входе на бывает? или необходима температура в помещении +23°C? Пересчитывать заявленную мощность.

Для этого необходимо рассчитать температурный напор вашей системы отопления. Например, на подаче у вас +70°C, на выходе +60°C, а в помещении вам необходима температура +23°C. Находим дельту вашей системы: это среднее арифметическое температур на входе и выходе, за минусом температуры в помещении.

Формула расчета температурного напора системы отопления

Для нашего случая получается: (70°C+ 60°C)/2 — 23°C = 42°C. Дельта для таких условий 42°C. Далее находим это значение в таблице пересчета (расположена ниже) и заявленную мощность умножаем на этот коэффициент. Поучаем мощность, которую сможет выдать эта секция для ваших условий.

Таблица коэффициентов для систем отопления с разной дельтой температур

При пересчете действуем в следующем порядке. Находим в столбцах, подкрашенных синим цветом, строчку с дельтой 42°C. Ей соответствует коэффициент 0,51. Теперь рассчитываем, тепловую мощность 1 секции радиатора для нашего случая. Например, заявленная мощность 185 Вт, применив найденный коэффициент, получаем: 185 Вт * 0,51 = 94,35 Вт. Почти в два раза меньше. Вот эту мощность и нужно подставлять когда делаете расчет секций радиаторов. Только с учетом индивидуальных параметров в помещении будет тепло.

Как рассчитать количество радиаторов отопления?

Расчет радиаторов нужно выполнять правильно, иначе малое их количество не сможет достаточно прогреть помещение, а большое, наоборот, создаст некомфортные условия пребывания, и придется постоянно открывать окна. Известны разные методики расчета. На их выбор влияет материал батарей, климатические условия, обустройство дома.

Расчет количества батарей на 1 кв. м

Площадь каждой комнаты, где будут установлены радиаторы, можно посмотреть в документах на недвижимость или измерить самостоятельно. Потребность тепла для каждой комнаты можно узнать в строительных нормах, где приведено, что для отопления 1м2 в определенной зоне проживания потребуется:

  • для суровых климатических условий (температура достигает ниже -60 град.) – 150-200 Вт;
  • для средней полосы – 60-100 Вт.

Чтобы рассчитать, нужно умножить площадь (P) на значение потребности тепла. Учитывая эти данные, в качестве примера, приведем расчет для климата средней полосы. Чтобы достаточно отопить комнату в 16 кв. м, нужно применить расчет:

16 х 100 = 1600 Вт

Далее рассчитывается количество секций батарей (N) – полученное значение делиться на тепло, которое выделяет одна секция. Принимается, что одна секция выделяет 170 Вт, исходя из этого, проводится расчет:

Лучше округлить в большую сторону – 10 штук. Но для некоторых комнат целесообразней округлять в меньшую сторону, например, для кухни, в которой есть дополнительные источники тепла. Тогда будет 9 секций.

Расчеты можно провести по другой формуле, которая при этом аналогична выше представленным расчетам:

  • N – количество секций;
  • S – площадь комнаты;
  • P – теплоотдача одной секции.

Так, N = 16 / 170 * 100, отсюда N = 9,4.

Выбор точного количества секций биметаллических батарей

Они бывают нескольких видов, каждый из них имеет свою мощность. Минимальное выделение тепла достигает – 120 Вт, максимальное – 190 Вт. При расчете количества секций нужно учитывать необходимое потребление тепла в зависимости от места расположения дома, а также с учетом теплопотерь:

  • Сквозняки, которые происходят из-за некачественно выполненных оконных проемов и профиля окон, щелей в стенах.
  • Растраты тепла по пути следования теплоносителя от одной батареи к другой.
  • Угловое расположение комнаты.
  • Количества окон в помещении: чем их больше, тем больше теплопотери.
  • Регулярное проветривание комнат зимой также накладывает отпечаток на количество секций.

Для примера, если нужно обогреть комнату в 10 кв. м, расположенную в доме, находящемся в средней климатической полосе, то нужно приобрести батарею с 10 секциями, мощность каждой из них должна быть равна 120 Вт или ее аналог на 6 секций при теплоотдаче в 190 Вт.

Расчет количества радиаторов в частном доме

Если для квартир можно брать усредненные параметры потребляемого тепла, так как они рассчитаны на стандартные габариты комнаты, то в частном строительстве это неправильно. Ведь многие владельцы строят свои дома с высотой потолков, превышающей 2,8 метра, к тому же практически все помещения частного владения получаются угловыми, поэтому для их обогрева потребуется больше мощности.

В таком случае расчеты, основанные на учете площади помещения, не подходят: нужно применять формулу с учетом объема комнаты и делать корректировку, применяя коэффициенты уменьшения или увеличения теплоотдачи.

Значения коэффициентов следующие:

  • 0,2 – на этот показатель умножается полученное конечное число мощности, если в доме установлены многокамерные пластиковые стеклопакеты.
  • 1,15 – если установленный в доме котел работает на пределе своей мощности. В этом случае каждые 10 градусов нагреваемого теплоносителя понижают мощность радиаторов на 15%.
  • 1,8 – коэффициент увеличения, который нужно применить, если комната угловая, и в ней присутствует более одного окна.

Для расчета мощности радиаторов в частном доме применяется следующая формула:

  • V – объем помещения;
  • 41– усредненная мощность, необходимая для обогрева 1 кв. м частного дома.

Пример расчета

Если имеется комната в 20 кв. м (4х5 м – длина стен) с высотой потолков 3 метра, то ее объем легко рассчитать:

Полученное значение умножается на принятую по нормам мощность:

60 х 41 = 2460 Вт – столько требуется тепла, чтобы отопить рассматриваемую площадь.

Расчет количества радиаторов сводится к следующему (если учесть, что одна секция радиатора в среднем выделяет 160 Вт, а точные их данные зависят от материала, из которого изготовлены батареи):

2460 / 160 = 15,4 штуки

Примем, что всего нужно 16 секций, то есть нужно приобрести 4 радиатора по 4 секции на каждую стену или 2 по 8 секций. При этом не нужно забывать о коэффициентах корректировки.

Расчет отдачи тепла одного алюминиевого радиатора (видео)

В видео вы узнаете, как рассчитать теплоотдачи одной секции батареи из алюминия при разных параметрах входящего и выходящего теплоносителя.

Одна секция алюминиевого радиатора имеет мощность 199 Ватт, но это при условии, что заявленный перепад температур в 70 град. будет соблюдаться. Это означает, что на входе температура теплоносителя составляет 110 град., а на выходе 70 град. Помещение при таком перепаде должно прогреваться до 20 град. Обозначается эта разница температур DT.

В качестве примера, можно рассчитать этот параметр при следующих данных:

  • Температура теплоносителя на входе в радиатор – 85 град.;
  • Остывание воды при выходе из радиатора – 63 град.;
  • Обогрев помещения – 23 град.

Нужно сложить между собой два первых значения, разделить их на 2 и вычесть температуру помещения, наглядно это происходит так:

(85 + 63) / 2 – 23 = 52

Полученное число равняется DT, по предлагаемой таблице можно установить, что при нем коэффициент равняется 0,68. Учитывая это можно определить теплоотдачу одной секции:

199 х 0,68 = 135 Вт

Затем, зная теплопотери в каждом помещении, можно рассчитать, сколько всего нужно секций радиаторов для установки в определенную комнату. Даже если по расчетам получилась одна секция, нужно устанавливать минимум 3, иначе вся система отопления будет выглядеть нелепо и достаточно не обогреет площадь.

Расчет батарей отопления на площадь – калькулятор

Расчет радиаторов отопления по площади на квадратный метр с помощью калькулятора – узнайте как рассчитать количество секций батарей отопления.

Перемотайте вниз чтобы НАЧАТЬ (место для вашего контента)

С помощью данного калькулятора вы можете произвести расчет радиаторов отопления и узнать количество секций для комфортного обогрева указанной площади. Для выполнения подсчета, введите кубатуру комнаты, теплоотдачу одной секции радиатора по паспорту (или см. таблицу ниже), укажите вид подключения и норму обогрева на 1 м 3 помещения (приблизительно для кирпичных домов – 37 Вт/м 3 , для панельных – 41 Вт/м 3 ). При расчете через тепловые потери помещения – необходимо заранее воспользоваться калькулятором теплопотерь. Запас мощности рекомендуется оставлять в районе 10-15%, поскольку в СНиП нет подробного описания методики расчета.

Смежные нормативные документы:

  • СП 50.13330.2010 «Тепловая защита зданий»
  • СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха»

СНиП 2.04.07-86* «Тепловые сети»

  • ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»
  • ГОСТ 22270-76 «Оборудование для кондиционирования воздуха, вентиляции и отопления»
  • ГОСТ 31311-2005 «Приборы отопительные»
  • Формулы расчета радиаторов отопления

    Количество секций радиатора можно рассчитать двумя способами: с помощью универсального расчета по объему помещения или при известных значениях тепловых потерь.

    В первом случае, формула для подсчета количества секций выглядит так:

    • P1 – необходимая тепловая мощность для обогрева помещения, Вт;
    • P2 – теплоотдача одной секции батареи, Вт.

    Чтобы определить суммарную мощность для обогрева помещения, требуется знать норму на 1 кубический метр и умножить ее на общую кубатуру. Однако значение нормы в справочных материалах не указано, и для приблизительных расчетов используется величина для кирпичных домов – 37 Вт/м 3 , для панельных – 41 Вт/м 3 . Соответственно для домов из дерева или пористых блоков, можно принять несколько меньшее значение.

    Также в зависимости от типа подключения радиаторов к системе отопления принимают поправки:

    • одностороннее (нагрев снизу / возврат снизу) – 1.28;
    • одностороннее (нагрев сверху / возврат снизу) – 1.03
    • двустороннее (нагрев-возврат снизу с двух сторон) – 1.13;
    • двустороннее (нагрев-возврат снизу с одной стороны) – 1.28;
    • диагональное (нагрев снизу / возврат снизу) – 1.00;
    • диагональное (нагрев сверху / возврат снизу) – 1.25.

    Второй вариант расчета подразумевает, что мощность приборов определяется на основании тепловых потерь помещения.

    Калькулятор расчета количества секций радиаторов

    Информация по назначению калькулятора

    К алькулятор радиаторов отопления предназначен для расчета количества секций радиатора, обеспечивающих необходимый тепловой поток, возмещающий теплопотери рассчитываемого помещения и поддержания на заданном уровне температуры, отвечающей условиям теплового комфорта и/или требованиям технологического процесса. Расчет производится с учетом теплопотерь ограждающих конструкций, а также особенностей системы отопления.

    В опросы отопления являются основополагающими как для частного хозяйства, так и квартир в многоэтажном доме. Особенно они актуальны для РФ, большая часть территории которой находится в зоне пониженных температур. Для создания оптимальных и благоприятных температурных условий в помещениях разрабатывается множество материалов с усиленными теплоизоляционными свойствами.

    К аждый год на рынках появляются высокотехнологичные и эффективные системы теплоснабжения. Но особое внимание всегда уделяется радиаторам, поскольку они являются конечным звеном в отопительной цепи. Отдаваемое ими тепло служит главным критерием работы всей системы теплоснабжения.

    Н есмотря на важность роли, которая отведена радиаторам отопления, они остаются самыми консервативными элементами в строительной индустрии. Инновационные нововведения в этой сфере появляются редко, хотя исследователи постоянно работают над совершенствованием конструкций изделий. В современном тепловом обеспечении зданий и сооружений используется 4 основных типов, и данный калькулятор подскажет как рассчитать сколько необходимо радиаторов отопления на 1 м2.

    И х классификация предопределяется материалами изготовления, в соответствии с которыми они подразделяются на:

    • Стальные
    • Чугунные
    • Алюминиевые
    • Биметаллические

    С тальные радиаторы подразделяются на панельные и трубчатые. Панельные, именуемые также конвекторами, обладают КПД, достигающим 75%. Это высокий показатель эффективной работы всей системы. Другое их достоинство – дешевизна. Панели обладают малой энергетической емкостью, что позволяет снижать расходы теплового носителя. К недостаткам относится низкая стойкость против коррозии после слива воды.

    И зделия просты в эксплуатации. По мере необходимости нагревательные панели могут легко наращиваться до 33 штук. Относительно низкая стоимость делает их самыми распространенными продуктами в модельном ряду.

    Р оссийские бренды сейчас занимают лидирующие позиции на внутреннем рынке. Импорт зарубежной продукции достаточно дорогой, а российские производители уже наладили выпуск панельных систем радиаторов, которые по качеству не уступают зарубежным аналогам.

    Т рубчатые системы радиаторов по конструкции состоят из стальных труб, в которых циркулирует теплоноситель. Данные приборы достаточно технологически сложны для промышленного производства. Это сказывается на цене конечной продукции.

    Т рубчатые радиаторы полностью сохраняют все преимущества панельных, но по сравнению с ними имеют более высокое рабочее давление 9-16 бар против 7-10 бар. По показателям тепловой мощности (120 – 1600 Вт) и максимальной температуре нагрева воды (120 градусов) обе модели сопоставимы друг с другом. Если вы не знаете как правильно рассчитать количество радиаторов, воспользуйтесь онлайн калькулятором.

    А люминиевые отопительные приборы изготовлены из одноименного материала или его сплавов. Подразделяются они на литые и экструзионные. Эта разновидность чаще всего применяется в системах автономного теплоснабжения в индивидуальных хозяйствах. Для централизованного отопления данный вид не подходит, так как чувствителен к качеству теплоносителя. Они могут быстро выйти из строя, если в воде есть агрессивные примеси и не выдерживают сильных давлений.

    Р адиаторы, изготовленные путем литья, отличаются широкими каналами для теплоносителя и упрочненными стенками увеличенной толщины. Имеют несколько секций, число которых можно увеличивать или снижать.

    Э кструзионный метод изготовления приборов основан на механическом выдавливании элементов из алюминиевого сплава. Весь процесс относительно дешевый, но конечный продукт имеет цельный вид. Количество секций не подлежит изменению.

    А люминиевые радиаторы обладают очень высокой теплоотдачей, быстро нагревают помещение и просты при монтаже, так как имеют небольшой вес. Но алюминий вступает в химические реакции с теплоносителем, поэтому ему требуется хорошо очищенная вода. Слабое место – стыковки секций с трубными соединениями. Со временем возможны протечки. Они не ударопрочные. По давлению, температурному режиму и другим характеристикам коррелируют со стальными радиаторами.

    Ч угунные радиаторы являются самым традиционным элементом теплоснабжения. За долгие годы они практически не видоизменялись, но сохранили свою популярность и просты по форме и дизайну. Долговечны, надежны, хорошо держат тепло. Могут долго сопротивляться коррозии и воздействию химических реагентов. По температурному режиму не уступают другим приборам аналогичной комплектации. По давлению и мощности – превосходят, но сложны в установке и транспортировке.

    Б иметаллические устройства обычно имеют трубчатый стальной сердечник и алюминиевый корпус. Такие отопительные устройства выдерживают высокое давление. В целом, они отличаются повышенной надежностью и прочностью. При низкой инерционности обладают высокой теплоотдачей и низким расходом воды, не боятся гидравлических ударов. По базовым показателям в 1,5-2 раза превосходят аналогичные устройства. Главный недостаток – высокая цена.

    Читать еще:  Пластинчатый теплообменник: схема и принцип работы

    Общие сведения по результатам расчетов

    • К оличество секций радиатора — Расчетное кол-во секций радиатора, с обеспечением необходимого теплового потока для достаточного обогрева помещения при заданных параметрах.
    • К ол-во тепла, необходимое для обогрева — Общие теплопотери помещения с учетом особенностей данного помещения и особенностей функционирования системы отопления.
    • К ол-во тепла, выделяемое радиатором — Общий тепловой поток от всех секций радиатора, выделяемый в помещение при заданной температуре теплоносителя.
    • К ол-во тепла, выделяемое одной секцией — Фактический тепловой поток, выделяемый одной секцией радиатора с учетом особенностей системы отопления.

    Калькулятор работает в тестовом режиме.

    Как рассчитать количество секций радиатора на комнату

    Чтобы в доме было тепло и уютно, мало выбрать правильные батареи — необходимо точно вычислить требуемое число секций батареи, чтобы прогревалось все помещение.

    Как правильно рассчитать батареи на комнату?

    Подсчет по площади

    Приблизительно вычислить количество секций можно при знании площади помещения, в котором будут устанавливаться батареи. Это самый примитивный метод вычисления, он неплохо работает для домов, где высота потолков небольшая (2,4-2,6 м).

    Правильная производительность радиаторов рассчитывается в «тепловой мощности». По нормативам для обогрева одного «квадрата» площади квартиры нужно 100 ватт — на этот показатель и умножается полная площадь. Например, на помещение в 25 кв.м потребуется 2500 ватт.

    Вычисленное таким образом количество тепла делят на теплоотдачу от секции батареи (указывается производителем). Дробное число при расчетах округляют в большую сторону (чтобы радиатор гарантированно справился с прогревом). Если батареи выбирают для помещений с низкой потерей тепла или дополнительными отопительными приборами (например, для кухни), можно округлить результат в меньшую сторону — нехватка мощности не будет заметна.

    Разберем на примере:

    Если в комнату площадью 25 кв.м планируется установка радиаторов отопления с теплоотдачей 204 Вт, формула будет выглядеть так: 100 Вт (мощность для обогрева 1 кв.м) * 25 кв.м (общая площадь) / 204 Вт (теплоотдача одной секции радиатора) = 12,25. Округлив число в большую сторону, получим 13 — количество секций батареи, которое потребуется для отопления комнаты.

    Для кухни той же площади достаточно взять 12 секций радиаторов.

    Расчет количества секций радиаторов отопления видео:

    Дополнительные факторы

    Количество радиаторов на квадратный метр зависит от особенностей конкретного помещения (наличия межкомнатных дверей, количества и герметичности окон) и даже от расположения квартиры в здании. Комната с лоджией или балконом, особенно если они не остеклены, отдает тепло быстрее. Помещение на углу здания, где с «внешним миром» соприкасается не одна, а две стены, потребует большего числа батарей.

    На количество секций батареи, которое потребуется для обогрева помещения, влияет также материал, использованный для возведения здания, и наличие дополнительной утепляющей обшивки на стенах. Кроме того, комнаты с окнами во двор будут удерживать тепло лучше, чем с окнами, выходящими на улицу, и потребуют меньшего количества отопительных элементов.

    Для каждого из быстро остывающих помещений следует увеличить требуемую мощность, вычисленную по площади комнаты, на 15-20%. Исходя из этого числа высчитывают нужное число секций.

    Это интересно! Теплоотражающий экран за радиатором: как установить самостоятельно и преимущества его использования

    Подсчет секций по объему

    Расчет по объему комнаты более точен, чем подсчет на основе площади, хотя общий принцип остается тем же. В этой схеме учитывается и высота потолка в доме.

    По нормативу на 1 кубометр пространства требуется 41 ватт. Для комнат с качественной современной отделкой, где на окнах стоят стеклопакеты, а стены обработаны утеплителем, требуемое значение всего 34 Вт. Объем рассчитывают, перемножая площадь на высоту потолка (в метрах).

    Например, объем комнаты в 25 кв.м с высотой потолков 2,5 м: 25 * 2,5 = 62,5 кубометра. Помещение той же площади, но с потолками 3 м, будет большим по объему: 25 * 3 = 75 кубометров.

    Расчет количества секций радиаторов отопления проводят, разделив нужную суммарную мощность радиаторов на теплоотдачу (мощность) каждой секции.

    Для примера возьмем комнату со старыми окнами площадью 25 кв.м и с потолками 3 м нужно взять 16 секций батарей: 75 кубометров (объем комнаты) * 41 Вт (количество тепла для обогрева 1 кубометра помещения, где на окнах не установлены стеклопакеты) / 204 Вт (теплоотдача одной секции батарей) = 15,07 (для жилого помещения значение округляют в большую сторону).

    На фото количество радиаторов на квадратный метр

    Что учесть при подсчете?

    Производители, указывая мощность одного секции батареи, немного лукавят и завышают цифры в расчете на то, что температура воды в отопительной системе будет максимальной. По факту в большинстве случаев вода для отопления не прогревается до расчетного значения. В паспорте, который прилагается к радиаторам, указываются и минимальные показатели теплоотдачи. В расчетах лучше ориентироваться на них, тогда в доме гарантированно будет тепло.

    Батареи, прикрытые сеткой или экраном, отдают немного меньше тепла, чем «открытые».

    Точное количество «потерянного» тепла зависит от материала и конструкции самого экрана. Если планируется использовать такую дизайнерскую конструкцию, нужно увеличить расчетную мощность отопительной системы на 20%. То же касается и батарей, расположенных в нишах.

    На фото расчет количества секций биметаллических радиаторов

    Точный подсчет радиаторов

    Как рассчитать количество радиаторов отопления для комнаты в нестандартном помещении — например, для частного дома? Приблизительных подсчетов может быть недостаточно. На число радиаторов влияет большое количество факторов:

    • высота комнаты;
    • общее число окон и их конфигурация;
    • утепление;
    • соотношение суммарной площади поверхности окон и полов;
    • среднюю температуру на улице в холода;
    • число наружных стен;
    • тип помещения, расположенного над комнатой.

    Для точного расчета используют формулу и поправочные коэффициенты.

    Радиатор для большой комнаты

    Это интересно! Электрические радиаторы отопления – какие лучше: классификация и преимущества разных видов

    Формула расчета

    Общая формула для подсчета количества тепла, которое должны генерировать радиаторы:

    КТ = 100 Вт/кв.м * П * К1 * …* К7

    П означает площадь комнаты, КТ — итоговое количество тепла, необходимое для поддержания комфортного микроклимата. Значения от К1 до К7 — поправочные коэффициенты, которые выбираются и применяются в зависимости от различных условий. Полученный в итоге показатель КТ делят на теплоотдачу от сегмента батареи для вычисления требуемого числа элементов (секций алюминиевых радиаторов потребуется иное количество, чем, например, чугунных).

    Коэффициенты расчета

    К1 — коэффициент для учета типа окон:

    • классические «старые» окна — 1,27;
    • двойной современный стеклопакет — 1,0;
    • тройной пакет — 0,85.

    К2 — поправка на теплоизоляцию стен дома:

    • низкая — 1,27;
    • нормальная (двойной ряд кирпича или стены с утепляющей прослойкой) — 1,0;
    • высокая — 0,85.

    К3 выбирают в зависимости от пропорции, в которой соотносятся площади комнаты и установленных в ней окон. Если площадь окон равна 10% от площади пола, применяют коэффициент 0,8. На каждые дополнительные 10% прибавляют 0,1: для соотношения 20% значение коэффициента составит 0,9, 30% — 1,0 и так далее.

    К4 — коэффициент, выбираемый в зависимости от среднего значения температуры за окном в неделю с минимальной температурой за год. От климата также зависит, сколько нужно на комнату тепла. При средней температуре -35 применяют коэффициент 1,5, при температуре -25 — 1,3, дальше на каждые 5 градусов коэффициент понижают на 0,2.

    К5 — показатель для корректировки расчета тепла в зависимости от числа наружных стен. Базовый показатель — 1 (нет стен, соприкасающихся с «улицей»). Каждая наружная стена комнаты добавляет к показателю 0,1.

    К6 — коэффициент для учета типа помещения над расчетным:

    • отапливаемая комната — 0,8;
    • отапливаемое чердачное помещение — 0,9;
    • чердачное помещение без отопления — 1.

    К7 — коэффициент, который берется в зависимости от высоты помещения. Для комнаты с потолком 2,5 м показатель равен 1, каждые дополнительные 0,5 м потолков добавляют к показателю 0,05 (3 м — 1,05 и так далее).

    Для упрощения подсчетов многие производители радиаторов предлагают онлайн калькулятор, где предусмотрены различные типы батарей и есть возможность настроить дополнительные параметры без «ручного» подсчета и выбора коэффициентов.

    Расчет в зависимости от материала радиатора

    Батареи, выполненные из разных материалов, отдают разное количество тепла и отапливают помещение с разной эффективностью. Чем выше теплоотдача материала, тем меньше потребуется секций радиатора, чтобы прогреть комнату до комфортного уровня.

    Наиболее популярны чугунные батареи отопления и заменяющие их биметаллические радиаторы. Средняя теплоотдача от единственного секции батареи из чугуна — 50-100 Вт. Это довольно немного, зато число секций для помещения проще всего подсчитать «на глазок» именно для чугунных радиаторов. Их должно быть примерно столько же, сколько «квадратов» в комнате (лучше взять на 2-3 больше, чтобы компенсировать «недогрев» воды в системе отопления).

    Теплоотдача одного элемента биметаллических радиаторов — 150-180 Вт. На этот показатель может влиять и покрытие батарей (например, окрашенные масляной краской радиаторы греют комнату чуть меньше). Расчет количества секций биметаллических радиаторов проводится по любой их схем, при этом общее число необходимого тепла делят на значение теплоотдачи от одного сегмента.
    Если Вы хотите приобрести радиаторы с установкой в Москве, рекомендуем обратиться сюда. Компания давно на рынке и хорошо себя зарекомендовала!

    Расчет количества секций радиаторов отопления видео:

    Расчет радиаторов отопления: количество, секции, мощность

    В вопросе поддержания оптимальной температуры в доме главное место занимает радиатор.

    Выбор просто поражает: биметаллические, алюминиевые, стальные самых разных размеров.

    Важно правильно рассчитать мощность и выбрать радиатор, чтобы впоследствии не было ошибок, которые могут поставить под угрозу не только функционирование радиаторов, но и здоровье Вас и Ваших близких.

    Нет ничего хуже, чем неправильно рассчитанная необходимая тепловая мощность в помещении. Зимой такая ошибка может стоить очень дорого.

    Тепловой расчет радиаторов отопления подходит для биметаллических, алюминиевых, стальных и чугунных радиаторов. Специалисты выделяют три способа, каждый из которых основан на определенных показателях.

    Готовимся к зиме – расчет количества секций радиаторов отопления.

    Здесь существует три метода, которые базируются на общих принципах:

    • стандартная величина мощности одной секции может варьироваться от 120 до 220 Вт, поэтому берется средняя величина
    • для корректировки погрешностей в расчетах при покупке радиатора следует заложить 20% резерв

    Теперь обратимся непосредственно к самим методам.

    Метод первый – стандартный

    Исходя из строительных правил, для качественного отопления одного квадратного метра требуется 100 ватт мощности радиатора. Займемся подсчетами.

    Допустим, площадь помещения составляет 30 м², мощность одной секции возьмем равной 180 ватт, тогда 30*100/180 = 16,6. Округлим значение в большую сторону и получим, что для комнаты площадью в 30 квадратных метров необходимо 17 секций радиатора отопления.

    Однако, если помещение является угловым, то полученное значение следует умножить на коэффициент 1,2. В таком случае, количество необходимых секций радиаторов будет равно 20

    Метод второй – примерный

    Данный метод отличается от предыдущего тем, что основан не только на площади помещения, но и на его высоте. Обратите внимание, что метод работает только для приборов средней и большой мощности.

    При малой мощности (50 ватт и менее) подобные расчеты будут неэффективны ввиду слишком большой погрешности.

    Итак, если принять во внимание, что средняя высота помещения равна 2,5 метра (стандартная высота потолков большинства квартир), то одна секция стандартного радиатора способна обогреть площадь в 1,8 м².

    Расчет секций для комнаты в 30 «квадратов» будет следующим: 30/1,8=16. Снова округляем в большую сторону и получим, что для обогрева данной комнаты нужно 17 секций радиатора.

    Метод третий – объемный

    Как видно из названия, подсчеты в этом методе базируются на объеме комнаты.

    Условно принимается, что для обогрева 5 кубических метров помещения нужна 1 секция мощностью 200 ватт. При длине в 6 м, ширине 5 и высоте 2,5 м формула для расчета будет следующей: (6*5*2,5)/5 =15. Следовательно, для комнаты с такими параметрами нужно 15 секций радиатора отопления мощностью 200 ватт каждая.

    Если радиатор планируется расположить в глубокой открытой нише, то количество секций нужно увеличить на 5%.

    В случае, если радиатор планируется полностью закрыть панелью, то увеличение следует сделать на 15%. В противном случае будет невозможно добиться оптимальной теплоотдачи.

    Прочитайте статью и узнайте как построить схему водяного отопления частного дома.

    Вот здесь – все про то как выбрать радиатор отопления

    Альтернативный метод расчета мощности радиаторов отопления

    Расчет количества секций радиаторов отопления далеко не единственный способ правильной организации обогрева помещения.

    Можно рассчитать мощность, необходимую для обогрева помещения и сопоставить ее с предполагаемой мощностью радиаторов отопления.

    Посчитаем объем предполагаемой комнаты площадью 30 кв. м и высотой в 2,5 м:

    30 х 2,5 = 75 куб.м.

    Теперь нужно определиться с климатом.

    Для территории европейской части России, а так же Белоруссии и Украины стандартом является 41 ватт тепловой мощности на кубический метр помещения.

    Для определения необходимой мощности умножаем объем помещения на норматив:

    75 х 41 = 3075 Вт

    Округлим полученное значение в большую сторону – 3100 вт. Для тех людей, кто проживает в условиях очень холодных зим, данную цифру можно увеличить на 20%:

    3100 х 1,2 = 3720 Вт.

    Придя в магазин и уточнив мощность радиатора отопления, можно посчитать, сколько секций радиатора потребуется для поддержания комфортной температуры даже в самую суровую зиму.

    Каждый специалист знает, что существует несколько способов подключения радиаторов отопления. Узнайте как выбрать оптимальный.

    Как отопить дачу если нет магистрального газа? Есть очень простое решение – об этом можете прочитать по адресу: https://obogreem.net/otopitel-ny-e-pribory/obogrevateli/infrakrasny-e-obogrevateli-dlya-dachi.html.

    Расчет количества радиаторов

    Метод расчета представляет собой выдержки из предыдущих пунктов статьи.

    После того, как Вы подсчитаете необходимую мощность для обогрева помещения и количество секций радиатора, Вы приходите в магазин.

    Если число секций вышло внушительное (такое бывает в помещениях с большой площадью), то резонно будет приобрести не один, а несколько радиаторов.

    Данная схема применима и к тем условиям, когда мощность одного радиатора ниже необходимой.

    Но существует еще один быстрый способ посчитать количество радиаторов. Если в Вашей комнате стояли старые чугунные радиаторы с высотой около 60 см, и зимой Вы чувствовали в этом помещении себя комфортно, то посчитайте количество секций.

    Полученную цифру умножьте на 150 Вт – это и будет необходимой мощностью новых радиаторов.

    В случае выбора биметаллических или алюминиевых радиаторов, можете покупать их из расчета 1 к 1- на одно ребро чугунного радиатора 1 ребро биметаллического.

    Разделение на «теплая» и «холодная» квартира давно уже пришло в нашу жизнь.

    Многие люди сознательно не хотят заниматься выбором и установкой новых радиаторов, объясняя это тем, что «в этой квартире всегда будет холодно». Но это не так.

    Правильный выбор радиаторов вкупе с грамотным расчетом необходимой мощности способен сделать тепло и уют за Вашими окнами даже в самую холодную зиму.

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
    ×
    ×
