Виды и изготовление металлического профиля для гипсокартона

Виды профилей для гипсокартона, размеры и их назначение

Каким бы не было изделие из гипсокартона, в нем обязательном порядке присутствует каркас, состоящий из прочных деталей. К таким деталям относятся направляющие, в также профиля.

Следует отметить, что качество таких профилей могут быть также разными и, к сожалению, не всегда данный критерий можно определить по цене товара. Нередко случается так, что о браке купленного профиля для гипсокартона становится известно уже тогда, когда дело подошло к процессу монтажа, а то и того, позже.

Для того чтобы не допускать таких ошибок, необходимо выяснить все про виды профилей для гипсокартона, размеры и их назначение. Итак, чтобы не запутаться и правильно разобраться, будем детально анализировать каждый вид по отдельности.

Виды и размеры профилей для гипсокартона

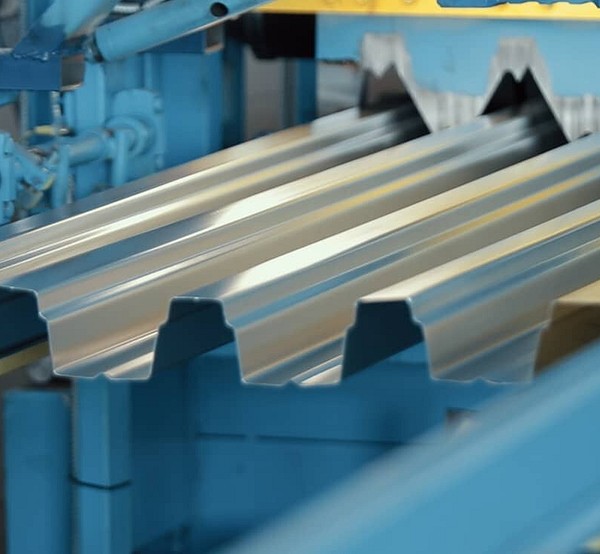

Процесс изготовления профиля не обходится без холоднокатаного листа из металла, который предварительно обрабатывается цинкованием, именно этот элемент является основой под гипсокартон. Благодаря такому материалу, в конечном итоге, на выходе, детали получаются действительно прочными и надежными.

Необходимо сразу отметить, что оцинкованный материал не страшиться коррозии, это и обеспечивает профилю долговечность эксплуатации. В процессе сборки гипсокартонных конструкци, обычно используют металлический каркас, который по своей структуре очень прост. Конструкция может состоять из деталей вертикального или горизонтального типа. Направляющие профили положено располагать перпендикулярно стоечным элементам.

Для того чтобы все шло по плану и конечный результат был желаемым, необходимо разобраться в том, как правильно выбрать профиль для гипсокартона по назначению и размеру.

Направляющие c UD или ПН маркировкой

Такие виды профилей являются направляющими элементами каркаса. В процессе сооружения гипсокартонной конструкции необходимо рассматриваемые детали смонтировать по всей площади устанавливаемой конструкции.

Данные профиля будут располагаться на месте направляющих, благодаря чему бур, в сделанные ранее отверстия, войдет проще. Уместным применение таких деталей будет при использовании стоечных видов профилей для гипсокартона. Размеры: толщина рассматриваемых направляющих до 0.5 мм, длина не более 2.9 м, высота до 3 метров.

Направляющие профили с UW или ПН маркировкой

Такой направляющий профиль чаще всего используются в процессе конструкции различного рода перегородок из гипсокартона. Поскольку сооружаемые перегородки могут быть различными, рассматриваемые детали изготавливают разного размера (ширины, высоты и т.д.).

В данном случае, стандартными считаются следующие размеры направляющих: длина в пределах 3.8 м, высота – от 3 до 3.9 см, ширина – 4см, 6см, 10см.

Эксплуатировать их просто, стоимость – невысокая, именно поэтому, они такие распространенные среди потребителей.

Профиль для гипсокартона стоечный CW или ПС

Профиль для ГКЛ стоечного типа обозначаются CW или ПС. Элементами стартового типа подбираются такие детали по их ширине.

Определить качество такой детали можно по наличию насечки на их поверхности, чтобы прокладка коммуникационных элементов была проще. Размеры профиля: длина таких деталей до 4 метров (под заказ могут изготовить элемент любой длины), высота 4 или 5 см. Тема профилей для гипсокартона уже немного раскрыта, и теперь становится понятным, о чем идет речь.

Несущий профиль CD или ПП

Наиболее востребованными на данный момент времени являются потолочные виды профиля под гипсокартон, с обозначением ПП и CD. Благодаря своему правильно подобранному размеру, несущие профили занимают немного места. Помимо всего прочего, при их использовании, практически не остается никаких отходов.

Длина до 3.9 м, высота 2.9 см, ширина — 55мм. Они являются довольно распространенными среди потребителей, благодаря своему широкому спектру применения.

Профиль арочный

Поверхность таких профилей может быть как выпуклой, так и вогнутой. Применение таких деталей актуально в случае сооружения конструкции из гипсокартона сложной формы, арочного типа. Когда на его поверхности есть криволинейная плоскость или какие-либо изгибы.

Используется профиль для сооружения сложных и громоздких зданий и конструкций из гипсокартона.

Угловой элемент ПУ

Углы в любой конструкции являются одним из самых слабых мест, именно поэтому, именно они и требуют дополнительной защиты. Для сохранения хорошего состояния поверхности ГКЛ, используют так называемые, угловые элементы.

Также их используют для фиксации напольной поверхности (точнее, ее углов). Благодаря своей форме и конструкции в целом, прилежание детали к поверхности является плотным и крепким.

Маячковый вид профиля для гипсокартона ПМ маркировки: размеры и применение

Маячковым на сегодняшний день называется пластина перфорированная, на поверхности которой расположена возвышенность, причем по всему ее периметру. Такого рода возвышенность дает понять, какую глубину шпаклевки необходимо нанести на поверхность ГКЛ.

По размерам, высота пластины нередко составляет 10мм, ширина же, в свою очередь, может быть различной – 23, 21, 15 мм. Длина маячковых профилей для гипсокартона является величиной стандартной и составляет 3 метра.

Дополнительные элементы

На сегодняшний день существует масса самых разных комплектующих, которые применяются для крепежа гипсокартонных конструкции. Многие из них не встречаются в обычных точках продажи таких деталей, потому как применяются в особых случаях, и предназначены для специальных задач.

Давайте проанализируем часто используемые элементы крепежа, которые используются повсеместно:

  • Для того чтобы как положено закрепить профиль для гипсокартона на том или ином уровне применяются обычно двухуровневый соединитель. Нужно отметить, что располагаться они должны в обязательном случае перпендикулярно.
  • «Крабом» по-народному называют одноуровневый соединитель, которые использовать можно только на одном из уровней. Расположение – аналогично предыдущему варианту, в данном случае максимальная нагрузка на метр квадратный не должна быть больше 19 кг.
  • Подвес с тягой, так еще называют подвес анкерного типа, используют его для соединения непосредственно профиля и потолочной поверхности. В данном случае его применяют, когда прямой подвес не может осуществить качественный соединительный процесс.

Разновидность крепёжа

Итак, крепежные элементы для работы с гипсокартонном достаточно разнообразны, давайте рассмотрим часто используемые и популярные среди потребителей.

Саморез типа TN 25 используется для надежного прикрепления гипсокартона к поверхностям из металла. По размерам, длина такого крепежного элемента составляет 25 мм. В случае многослойной обшивки, используются детали большей длины.

Саморезы с пресс шайбой. Область использования данной детали достаточно обширна, и можно назвать ее универсальной. Существует два типа – сверлящий и прокалывающей, что еще раз подтверждает возможность использования их повсеместно.

Анкер-клин обычно используется при необходимости крепления подвесов анкерного типа к потолочной поверхности. К главным преимуществам такой детали относятся невозмутимость к коррозии, не подвержены рассыханию и т.д. Стоят они на порядок выше аналогичных деталей, но денег на их приобретение экономить не стоит, потому как благодаря использованию анкер-клина, крепеж будет надежным и долговечным.

Рекомендации по выбору профиля для гипсокартона

Теперь зная все про виды профилей для гипсокартона и их размеры, необходимо определиться с приобретением. Итак, чтобы сделать правильный выбор и не пожалеть о нем, необходимо знать некоторые детали и прислушаться к некоторым советам:

  • Перед покупкой профили в обязательном порядке нужно проверить. Это делается для того, чтобы все выбранные детали были ровными (не поленитесь и не жалейте своего времени на такую проверку).
  • Обратите внимание, чтобы оцинкованное покрытие было без каких-либо повреждений.
  • Толщина профиля не должна быть меньше 0.56 м.
  • В случае если металлическая часть детали имеет слишком малую толщину, это считается бракованной деталью и приобретать такой профиль для гипсокартона не стоит, даже если она дешевле аналогов.

Сэкономив немного здесь, вы потеряете все равно, намного больше, потому как резьба на таких деталях очень быстро срывается.

  • Наличие ржавчины на крепежном элементе говорит о неправильном и длительном хранении в неположенных условиях. Бракуйте такой товар сразу же, без каких-либо оговорок.
  • Обратите внимание на правильность прокатки профиля, этот критерий определить можно очень просто – вытащив деталь из пачки, потому как неправильная прокатка приведет к деформации детали.
  • Насечка на детали должна быть сделана достаточно часто, редкое расположение насечки на детали говорит о низком ее качестве.

Выбирать профили и их комплектующие для гипсокартона необходимо внимательно и тщательно. Чтобы во время крепежа не возникало никаких проблем.

Как выбрать и установить профиль для крепления гипсокартона

Обшивка потолка, стен гипсокартоном или создание перегородок, арочных конструкций производится после возведения каркаса, для сооружения которого требуется специальный профиль. Профиль для гипсокартона может отличаться по различным параметрам: материалу изготовления, форме, размерам и так далее. Как правильно подобрать профиль для той или иной конструкции и соорудить из него каркас своими руками, читайте в статье.

Устройства для сооружения каркаса под гипсокартон

Основные критерии выбора профиля

При выборе профиля следует учитывать следующие параметры:

  • материал изготовления;
  • виды профилей и их типовые размеры;
  • толщину профиля;
  • производителя.

Материалы изготовления

Профили для крепления гипсокартона могут быть изготовлены:

  • из дерева. Такие крепежные элементы отличаются минимальным сроком эксплуатации, так как сильно подвержены воздействию влаги, разрушающей структуру;

Деревянные профиля для гипсокартона

  • из металла (рисунок выше). Металлический профиль служит более длительный срок. Он не подвержен негативному воздействию влаги, солнца и так далее. Для дополнительной защиты изделий от коррозии профиль изготавливается из алюминия или оцинкованной стали.

Разновидности и типовые размеры профилей

В зависимости от предназначения металлопрофиль может быть:

  1. направляющим (маркируется буквами ПН). Сечение профиля – буква П. Предназначение – сооружение стоек и основных перемычек для перегородок. Направляющий профиль монтируется по периметру каркаса будущей конструкции и устанавливается по периметру дверей и окон;

Основной профиль для каркаса

  1. стоечный (маркируется буквами ПС). Профиль также имеет сечение в виде буквы П, но по бокам дополняется ребрами жесткости и полочками, что придает устройству более высокую прочность. Закрепляется на направляющие элементы, и именно к этому виду профиля и производится крепление листов гипсокартона;

Устройство для крепления листов гипсокартона

  1. потолочный (маркируется буквами ПП или ППН). Профиль для потолка также подразделяется на направляющий и стоечный. Основное отличие от предыдущих видов – габаритные размеры, которые существенно меньше вышеописанных видов;

Устройства для сооружения каркаса на потолке

  1. арочный – специальный профиль для сооружения арок и иных радиусных конструкций.

Профиль для сооружения изогнутых конструкций

  1. угловой. Представляет собой прямой угол. Используется для корректного оформления углов конструкции из гипсокартона.

Профиль для укрепления углов гипсокартон

Все виды профилей имеют свои типовые размеры, которые представлены в следующей таблице:

Направляющий профильСтоечный профильПотолочный профиль
ППППН
28х27 мм50х50 мм60х27 мм28х27 мм
50х40 мм65х50 мм
65х40 мм75х50 мм
75х40 мм100х50 мм
100х40 мм

Выбор толщины

Размеры профиля – это не только габаритные размеры, но и толщина металла, примененного для изготовления крепежного элемента.

В продаже можно найти профили по невысокой стоимости, но изготовленные из металла толщиной, 0,2 – 0,4 мм. Такие элементы не рекомендуется использовать при обшивке потолка, стен и сооружении больших по размерам перегородок, так как прочность готовой конструкции будет минимальная.

Специалисты рекомендуют применять профили толщиной 0,5 – 0,6 мм для обшивки потолка и стен, если высота помещения составляет не более 3 м, и 0,6 – 0,8 для перегородок и обшивки помещений с высотой потолков более 3 м.

Выбор производителя

Особое внимание рекомендуется уделить и производителю профиля. Наиболее популярными являются компании:

  • Knauf. Продукция компании полностью соответствует заявленным параметрам и отличается правильностью геометрических форм, но стоимость строительных материалов достаточно высока;

Профиль с точными размерами и геометрией

  • Гипрок. Отличительной чертой профилей является рифление поверхности металла, что с одной стороны увеличивает показатель жесткости конструкции, а с другой – не позволяет достичь максимального соприкосновения при соединении отдельных элементов конструкции, что может привести к постепенному «разбалтыванию» и образованию скрипов;

Профиль с рифленой поверхностью

  • Металлист. Профиля отличаются более низкой стоимостью, но и некоторым несовпадением размеров, что несколько затрудняет сборку каркаса.

Расчет профилей

Следующий этап – расчет количества профилей, необходимых для создания каркаса. Расчет производится по следующей схеме:

  1. в первую очередь определяется количество направляющий. Для этого необходимо определить периметр стены (потолка, перегородки) и периметр каждого проема (окна, двери и так далее). Сумма периметров и будет являться длиной профилей, необходимой для обшивки;

Определение общей длины направляющих профилей

  1. далее определяется количество стоек. Здесь важно учитывать следующее правило – расстояние между стойками не должно превышать 60 см. Даже если последнее расстояние составляет 70 см, то стойка должна быть установлена на расстоянии 10 см от края. Для получения общей длины необходимо количество стоек умножить на высоту помещения;
  2. количество перемычек. Горизонтальные перемычки можно устанавливать на расстоянии 60 – 80 см друг от друга. Общая длина находится умножением количества перемычек на длину помещения;
  3. количество стоечных профилей определяется как общая длина стоек плюс общая длина перемычек;

Определение количества стоечных профилей

  1. все углы, не закрытие плинтусами или иными приспособлениями, должны быть оборудованы угловыми профилями. Определить их общее количество можно в соответствии со схемой помещения.

Технология монтажа профиля

Для монтажа профилей в соответствии с разработанной ранее схемой потребуются:

  • дрель (перфоратор);
  • шуруповерт;
  • саморезы;
  • инструменты для разметки;
  • просекатель – инструмент для быстрого скрепления металлических профилей между собой;
  • дополнительные элементы: подвесы (перфорированные для стен, анкерные для потолка), соединители (одноуровневые и двухуровневые), удлинители, позволяющие быстро увеличить длину профиля.

Элементы для крепления и соединения профилей

Общая схема сооружения каркаса следующая:

  1. на стену (потолок и так далее) наносится разметка расположения профилей;
  2. для каждого профиля определяются места фиксации (рекомендовано на расстоянии 60 см);
  3. просверливаются отверстия;
  4. вставляются дюбели;
  5. фиксируются подвесы;
  6. на подвесы закрепляются профили.

Последовательность сборки и фиксации профилей

Подробнее о правилах и последовательности сооружении каркаса для гипсокартона, смотрите на видео.

Правильно подобранные и установленные профили могут прослужить несколько десятилетий без какого-либо дополнительного обслуживания.

Все виды профилей и комплектующих для гипсокартона: размеры, применение, выбор

Любое изделие из гипсокартона обязательно имеет «хребет» — каркас из прочных деталей. Это профили и направляющие различной формы, соединенные различными крепежными изделиями. По качеству они могут быть разными. Увы – иногда о купленном браке можно узнать лишь при монтаже, а то и при использовании готовой конструкции. Это проблема застройщиков, не имеющих опыта.

Подбирая нужные виды профилей для гипсокартона, они не знают, как найти качественные изделия. Но тут ошибаться нельзя, поэтому рассмотрим какими бывают виды профилей, комплектующих и крепежных элементов для гипсокартона, рассмотрим критерии выбора данных элементов.

Какими бывают гипсокартонные профили: типы и размеры

Для изготовления профиля используют холоднокатаный металлический лист, обработанный цинкованием. Изделия получаются крепкими, практичными и надежными. Ведь оцинкованной поверхности коррозия не опасна, и поэтому такому профилю суждена очень долгая жизнь.

Каркас из металла, используемый для монтажа гипсокартона, по конструкции прост. В него входят горизонтальные и вертикальные детали. Последние называются несущими, или стоечными, элементами. Перпендикулярно им располагаются направляющие, или стартовые, элементы. Выбрать подходящий профиль для перегородок из гипсокартона не так сложно. Для начала перечислим все их виды.

Стоечный профиль (CD или ПП профиль)

Стоечные профили (именуемые еще потолочными) – одни из самых востребованных. Они, согласно маркировке Кнауф, обозначаются буквами CD. Аналогичные изделия марки Гипрок называются ПП профилями. Благодаря их оптимально подобранным размерам рационально и экономно используется пространство. При работе в помещениях любого размера отходов практически не остается.

Читать еще:  Защита от ржавчины на металле в домашних условиях


Применяется этот профиль для изготовления каркаса при обшивке стен и подвесных потолков.

Размеры профилей:

  • Длина – от 2,5 до 4 м;
  • Ширина – 60 мм;
  • Высота полок – 2,7-2,8 см.

Направляющий профиль для обшивки (UD или ППН)

UD (или ППН) профили – направляющие элементы каркаса. Облицовывая гипсокартоном стену или сооружая подвесной потолок, нужно по всему периметру плоскости смонтировать такие детали. Так как при монтаже данных профилей бур проходит прямо сквозь них, то желательно, чтобы они были перфорированными. Ведь в отверстия буру будет войти намного проще.


Используются в качестве направляющих в которые вставляются стоечные профили.

Размеры направляющих для гипсокартона:

  • Длина – 3 м;
  • толщина – 0,55 мм;
  • ширина – 2,7 см;
  • высота – 2,8 см.

Профили для создания перегородок — UW или ПН

Направляющие профили для создания перегородок имеют маркировку UW или ПН. Чтобы можно было сделать перегородку любой толщины, которая нужна, выпускаются данные детали с большой линейкой типоразмеров, в частности, ширины.


Используются в каркасе в качестве направляющих при создании перегородок.

Размеры профилей:

  • Длина – от 2 до 4 м;
  • высота полок – от 3,7 до 4 см;
  • ширина – 4,2; 5; 6,6; 7,5; 10; 12,5; 15 см.

Профили для перегородок — CW или ПС

Стоечные профили для простенков маркируются буквами CW или ПС). По ширине они подбираются к стартовым элементам. Качественные изделия всегда имеют специальную насечку, для облегчения прокладки коммуникаций. Профильная деталь ПС от Гипрока обладает добавочным ребром жесткости, которое создает отогнутый край.


Используются для создания каркаса при монтаже перегородок.

Размеры профиля под гипсокартон:

  • Длина – от 3 до 4 м (специальные длины делают на заказ);
  • высота полок – 5 см у Кнауф и 4 см у Гипрок;
  • ширина – сообразно с профилем UW или ПН.

Арочные профили

Специальные изогнутые профили могут иметь как выпуклую, так и вогнутую поверхность. Их применяют тогда, когда предстоит сделать конструкцию сложной формы, с изгибами и криволинейными плоскостями (например, арку). Впрочем, при необходимости наши мастера научились обходиться стоечными профилями.

Размеры арочных профилей:

ВогнутыеВыпуклые
Радиус, мм.Длина, мм.Радиус, мм.Длина, мм.
500 — 10002600, 3100, 4000
1001 — 20001001-20002600, 3100, 4000
2001 — 30002001-3000
3001 — 40003001-4000
4001 — 50004001-5000
> 5000> 5000

Какие дополнительные элементы нужны каркасу

Существует много вспомогательных комплектующих для гипсокартона – их насчитывается не один десяток. Но некоторые из них разве что в каталоге можно увидеть, так как они имеют специальное назначение. А мы рассмотрим те элементы, которые применяются чаще всего — их достаточно любому мастеру.

Соединитель двухуровневый для CD профиля применяют для закрепления этих профилей на различных уровнях. При этом направления перпендикулярны друг другу. Так как эта деталь продается в виде развертки, то перед работой ей придадим форму буквы «П», для этого изогнув. Для монтажа потребуются особые саморезы (2 штуки – по одному с каждого края).

Соединители одноуровневые для CD профиля называют «крабами». Они предназначены для закрепления деталей в пределах одного уровня. Как и в предыдущем случае, их располагают крест-накрест, перпендикулярно друг другу. Если нагрузка на квадратный метр составляет не более 20 кг, то саморезы не потребуются – достаточно защелкивания профилей. В противном случае потребуется 2 самореза – с одной и другой стороны.

Прямой подвес для CD профиля используется при монтаже подвесных потолков. Эта деталь закрепляется непосредственно на потолочной поверхности. Перед соединением с профильным элементом подвес изгибают в виде буквы «П». Затем вворачивают, по краям, 2 самореза. Длина данного изделия (стандартная) составляет 12,5 см. В продаже встречаются и другие варианты – от 7,5 до 30 см. Нагрузка, которую готов выдержать подвес, составляет 40 кг.

Анкерный подвес, называемый также подвесом с тягой, тоже служит для соединения поверхности потолка и CD профиля. Он нужен тогда, когда прямой подвес имеет недостаточную длину. Сам подвес вставляется в профиль, а его тяга должна быть продета через специальные отверстия, имеющиеся в пружине. Тяга может быть длиной 25, 50 и 100 см. Максимум нагрузки – 25 кг.

Удлинитель для CD профиля (иначе, продольный соединитель) способен сделать профильный элемент длиннее. Эта деталь вставляется в него с торцевой стороны, при этом выступы, похожие на рога, должны быть направлены вверх. Как обычно, по краям вкручиваем два самореза для дополнительной жесткости.

Соединитель угловой для CD профиля вполне может заменить собой элемент типа «краб» при монтаже подвесных потолков, имеющих один уровень.

Крепёж для гипсокартонных систем

Чтобы надежно прикрепить гипсокартон к металлическим поверхностям, используют саморезы с частой резьбой типа TN25 (длиной 25 мм). Если обшивка в несколько слоев, то берут саморезы 35 — 40 мм длинной. Чтобы прикрепить ГКЛ к обрешетке из дерева, используют саморезы с широким шагом резьбы длинной 35 мм.

Саморезы LB 9, 11, 16 и LN 9, 11, 16

Прикреплять прямой подвес, удлинять и соединять различные виды профилей под гипсокартон нужно сверлящими саморезами типа LB 9, 11, 16. Подойдут и прокалывающие саморезы LN 9, 11, 16. Цифры означают длину самореза в миллиметрах. Самый маленький сверлящий саморез LB 9 имеет длину 9 мм. У всех мелких крепежных элементов есть недостаток – их тяжело закрутить. А шляпка сильно выступает и мешает прилеганию гипсокартона.

Саморезы с пресс шайбой

Практичнее применять универсальные саморезы с пресс-шайбами, которыми можно работать с любыми поверхностями. Их делают и прокалывающего, и сверлящего типа. Длина варьируется от 9 до 100 мм, иногда больше. Самые ходовые размеры – 16 и 14 мм, которые могут использоваться почти везде.

Саморезы с нейлоновыми дюбелями

Для крепления к стене направляющих профилей для гипсокартона типа UW или UD лучше всего использовать пластиковые дюбеля.

Прямые или анкерные подвесы удобно крепить к потолку при помощи специального крепежа анкер-клин. Его не берет коррозия, он не подвержен рассыханию, и поэтому служит впечатляюще долго. При изготовлении потолка экономить не стоит. Крепеж должен быть непременно металлическим и прочным. Кроме этого можно использовать потолочный дюбель.

Если мы прикрепляем каркас (подвесы и направляющие профили) к несущим элементам из бетона, кирпича или блоков, то берем специальные дюбели. Подойдут пластиковые крепежные элементы с головкой-грибком, диаметром 6 мм и длиной 40 — 60 мм. Их можно забивать прямо молотком. Перед работой нужно запастись различными видами крепежа, чтобы иметь возможность соединять любые детали, например, пустотелые. При использовании вместо подвесов прутков берите анкеры TDN или их аналоги.

Советы по выбору качественного крепежа и профилей

Перед покупкой проверьте, чтобы профильные элементы были ровными, имели соответствующий размер и неповрежденное оцинкованное покрытие. Интересуясь, как выбрать профиль для гипсокартона, помните, что толщина его менее 0,55 мм не допускается. Не стоит забывать, что не всё, что продается на рынке и в магазине, соответствует нормам.

Бывают следующие виды брака:

#1. Металл имеет недостаточную толщину – это большой недостаток. Ведь тогда при работе саморезы прокручиваются, так как быстро срывается резьба. Проверить толщину легче всего с помощью инструмента (штангенциркуля). Если его под рукой нет, то как вариант, можно сравнить профили от разных производителей.

#2. Следы ржавчины однозначно должны вас насторожить. Раз уж начался процесс коррозии, то он будет и дальше продолжаться. И еще: если пачка профилей блестит от обильной смазки, то это недобрый знак. Скорее всего, продавец так попытался замаскировать то, что покрытие некачественное.

#3. Неправильная прокатка видна почти сразу – достаточно вытащить отдельную деталь из пачки. Если посмотреть на нее вдоль, то можно заметить, что профиль весь перекручен, а форма его, мягко говоря, далека от идеала. Однозначно надо отказаться от покупки, а то замучаетесь выставлять профили. Кстати, когда их хранят неправильно, тоже возникают подобные проблемы – детали выгибаются и деформируются.

#4. Неточные размеры — один из самых недопустимых видов брака. Особенно если у стартового профиля высота полки оказывается меньше, чем нужно. И работать неудобно, и каркас получится так себе. Для гладких деталей типа CW высота полки должна быть точно 5 см, а для рифленых ПС Gyproc-Ультра допускается чуть меньшее значение. И даже если размеры профиля для гипсокартона чуть меньше, чем надо (2,48 м вместо 2,5 м, как делают некоторые изготовители), не стоит этого допускать.

#5. Если насечка сделана слишком редко или чересчур слабо, то саморезы вкручивать будет тяжело. Они долго пляшут по поверхности, отказываясь идти в нужное место. А если ребра у полок CD профиля слишком велики, то саморезы LN тоже нелегко вкрутить. Их жало неизменно оказывается на наклонных плоскостях.

#6. При покупке крепежа проверяем острие — для этого можно даже попробовать вкрутить парочку саморезов в металл. Визуально проверьте, нет ли в пачке крепежа, у которого острие сломано или присутствуют остатки металла. Головки тоже проверяйте – у них должны быть четкие шлицы, хорошо прорезанные. Иначе бита не удержится на саморезе. Брак шлицы может заключаться в литье плохого качества или металле, ее забившем. Никаких следов ржавчины быть не должно.

#7. Профиль с заусенцами никогда не берите – все руки будут изрезаны. Очень опасная и острая штука.

#8. У дюбелей проверяйте пробки из пластика. Если на них много наплывов, то впихнуть такие пробки в отверстие трудно. Пробка слабо держится в отверстии и плохо раскрывается.

Профиль для гипсокартона: краткий ликбез

Отделка гипсокартоном последнее время получила широкое распространение. При работе с этим материалом в большинстве случаев не обходится без каркаса. Каркас состоит из разного типа профилей, различия между ними часто вызывают вопросы. В этой статьи мы рассмотрим основные виды профилей и других элементов конструкции для монтажа гипсокартона.

Виды профилей

Направляющий профиль для перегородок прикрепляется к стенам, полу и потолку при создании каркаса для перегородок и при обшивке стен. Обозначается буквенным сочетанием UW или в русской классификации – ПН. Профиль имеет П-образную форму, в него вставляют стоечный профиль или другой направляющий профиль при примыкании к стенам.

Направляющий профиль для потолка выполняет ту же функцию, как и профиль UD, только используют его для создания подвесных потолочных конструкций. Обозначается он буквами UD, в русской маркировке — ППН. Профиль также используют для создания каркасных конструкций или для обшивки стен.

Потолочные профили часто используют для создания различных интерьерных элементов и обшивки стен, но для создания перегородок их использовать нельзя, так как их боковая сторона не подходит для крепления листов гипсокартона. Подробнее про ошибки при создании каркаса под гипсокартон читайте в статье «6 ошибок при монтаже каркаса для гипсокартона»

Стоечный профиль имеет обозначение CW или ПС. Стойки используют для усиления конструкции каркаса перегородок. На него можно крепить гипсокартон с двух сторон, это отличает его от потолочного профиля. Он различается по размерам сторон и по длине. Профиль CW вставляют в профиль UW. В результате этого получается обрешетка, к которой крепят гипсокартон.

Профиль CW (ПС) для перегородок и обшивки стен.

Потолочный профиль обозначается буквами ПП (CD). Его используют для создания подвесных потолков, потолочный профиль еще называют несущим. Его вставляют в направляющие и крепят на прямых или анкерных подвесах. Также этот вид профиля подходит для обшивки стен и создания декоративных конструкций из гипсокартона.

Соединение профилей при монтаже потолка.

Использование потолочного профиля для обшивки стены.

Арочный профиль – еще один элемент, который используют для обшивки стен и перегородок, его применяют для создания арок в дверных проемах. Конструкция обычно зависит от конкретного производителя и применяется он реже, чем вышеперечисленные.

Крепежные элементы

Прямой подвес – самый распространенный крепежный элемент. Его используют для установки подвесного потолка и для прикрепления облицовки из ГКЛ к стене в тех случаях, когда для стоек использован потолочный профиль. Длина подвеса обычно не превышает 12 – 12,5 см, поэтому толщина потолка или обшивки должна быть не больше этой величины.

Анкерный подвес используют в ситуациях, когда толщина потолка или обшивки превышает 12,5 см. Иногда анкерный подвес называют подвесом с тягой, потому что он состоит из двух элементов, самого крепежа и тяги, перемещение которой по вертикальной оси позволяет изменять высоту потолка.

Анкерный подвес (подвес на тяге)

Изменение высоты анкерного подвеса, позволяет изменять высоту потолка.

Удлинитель позволяет увеличить длину потолочного профиля, он вставляется в конец одного элемента и в начало другого.

Соединительные элемент, удлиняющий потолочный профиль.

Удлинение потолочного профиля

Одноуровневый соединитель за свою форму получил у строителей название «краб». Этот элемент объединяет несущий потолочные профили с вспомогательными.

Одноуровневый соединитель (краб).

Использование одноуровневого соединителя для потолочных конструкций.

Двухуровневый соединитель тоже используется для объединения потолочных профилей, при этом он соединяет их не на одном уровне, а на двух, из-за этого увеличивается толщина потолка, но получается меньше резаных элементов.

Трудности перевода

Разделение профилей на виды часто путают из-за разных обозначений: русского и европейского. Если с русским все понятно — ПП – потолочный профиль, ПН – профиль направляющий, то с европейским все сложнее. В маркировках UD, CD, CW, UW первая буква обозначает форму профиля. U – направляющий, С – с-образный. D – Decke (потолок), W — Wand (стена).

Размеры

Еще один важный параметр для профилей гипсокартона. Чтобы стоечный профиль вставился в направляющий у них должна быть одинаковая ширина. Можно встретить следующие обозначения: ПС 75/50, это означает, что ширина профиля 75, а боковая стенка 50. Такому профилю нужна направляющая ПН 75/40.

Установка стоечного профиля в направляющий.

Для формирования каркаса важна еще и толщина стали, она бывает от 0,3 до 0,7 мм. Каркасы, испытывающие серьезные нагрузки (потолки, перегородки), лучше делать из более толстого профиля.

Профили изготавливают из оцинкованной стали, покрытие из цинка защищает металл от коррозии. Повреждение покрытия может привести к появлению ржавчины во влажных помещениях. Про другие ошибки, связанные с монтажом гипсокартона, читайте в статье «10 ошибок при монтаже гипсокартона».

Гид по видам профилей для гипсокартона и их назначению

Выбор металлопрофиля для каркаса ГКЛ

Редкий ремонт внутри квартиры обходится без гипсокартона. С его помощью можно воплотить в жизнь разные дизайнерские идеи от межкомнатных перегородок и арок до многоуровневых потолков. Все эти конструкции монтируются на легкий прочный металлический каркас из профилей. Тому, кто в первый раз сталкивается с этой задачей трудно сразу разобраться в многообразии их типов. Расскажем, какие бывают размеры и виды профиля для гипсокартона, для каких целей можно его использовать.

Что такое металлопрофиль

Он представляет собой швеллер, стенки которого отвечают за жесткость и надежность основы, а спинка служит для прикрепления к вертикальной или горизонтальной поверхности. Для его производства применяют холоднокатаные заготовки из алюминия или стали. Первые имеют отличные характеристики, но и цена их выше. Поэтому большей популярностью пользуются стальные.

Читать еще:  Сплавы металлов, их применение в промышленности

Обычные профили из черного металла подходят для жилых комнат и коридоров, т.е. тех помещений, где нормальные условия эксплуатации. Оцинкованные имеют антикоррозийные свойства, поэтому используются в комнатах с повышенной влажностью — кухнях, ванных.

Виды профилей

Изделия отличаются по внешнему облику, назначению и параметрам. Размеры принято считать в миллиметрах.

Выделяют следующие виды профилей для гипсокартона и их назначение.

Направляющий

Обозначается маркировкой ПН или международной UD и представляет собой основу, которая монтируется по краю будущего сооружения и куда затем крепятся стоечные швеллеры. Применяется при устройстве короба для стен и перегородок. Имеет П-образное сечение и ровные боковые стенки. Размеры направляющего профиля для гипсокартона: глубина 40, ширина 50, 75, 100 (в зависимости от толщины стены), длина 3000.

Потолочный направляющий (ППН)

Нужен для монтирования подвесных каркасов: его прикручивают по краю конструкции, а затем вставляют в него потолочные модели. Кроме этого он может применяться в качестве стоечного для монтажа каркаса при отделке поверхности гипсокартоном, стеновыми панелями. Габариты: глубина 27, ширина 28, длина 3000.

Потолочный (ПП)

Подходит для устройства одно- и многоуровневых подвесных потолков. Отличается от ППН тем, что монтируется к потолку специальными деталями. Его также можно брать для облицовки стен с помощью ГКЛ. Чтобы максимально экономить съедаемую потолком высоту комнаты, глубину его принято делать небольшой — 27. Остальные параметры — ширина 60, длина 3000.

Стоечный (ПС или CD)

Является основной деталью при возведении межкомнатных стен и перегородок. Имеет С-образное сечение. Вставляется в каркас, созданный из направляющих моделей, поэтому его боковые стенки (полочки) немного загнуты внутрь. В спинках этого типа есть отверстия под технические коммуникации. Параметры: глубина 50, ширина варьируется — 50, 75, 100, длина 3000.

Пример крепления стоечной модели. Размеры и виды перегородочного профиля для гипсокартона зависят от конфигурации сооружения: стенки, фальш-камины, ниши и полки.

Вспомогательные

  • Маячковый (ПМ) — с его помощью можно направлять правило во время оштукатуривания.
  • Угловой (ПУ) используется для укрепления торцевых граней ГКЛ на углах. На его поверхности есть отверстия для свободного проникновения отделочного раствора в основу.

Другие виды

Другие разновидности, применяемые в отдельных случаях: арочный и усиленный. Арочный или гибкий нужен для дверных проемов и закругленных потолочных конструкций. Размеры: ширина 60, длина 3000. Однако цена его довольно высока. Поэтому в целях экономии бывалые мастера используют потолочные модели (ПП). Ножницами по металлу надрезают боковые стороны и сгибают их под нужный контур.

Усиленный (UA) применяется в качестве стоечного при обустройстве дверного проема в перегородках. Поскольку этот участок принимает на себя вес дверного полотна, его усиливают до 2 мм (у Кнауфа) и 1,5 мм у других компаний. Остальные размеры: глубина 40, ширина 50, 75, 100, длина 3000, 4000, 6000.

Выбор толщины

Это основной показатель надежности будущего сооружения. Чем толще изделие, тем больше возможностей его применения. У разных производителей этот показатель отличается — от 0,35 до 0,6 мм.Межкомнатные стены, перегородки советуют возводить с помощью швеллеров толщиной 0,6 мм. Если выбирать более тонкие виды, то при монтаже листов ГКЛ саморезы могут прокручиваться, а сама конструкция прогибаться, что снизит ее прочность. Кроме того, на будущую стену наверняка будут навешиваться полки и шкафчики. Надежность их крепления на стене с тонким профилем будет под большим вопросом.

Межкомнатные перегородки — основная сфера применения профилей. Для этих целей выбирают модели с максимальной толщиной — 0,6 мм.

Компании-производители

Самая известная профильная компания — завод KNAUF. Вся выпускаемая продукция одинаковой толщины — 0,6 мм. Кроме того она отличается точными размерами, качественным сырьем. На каждом изделии нанесено название и технические параметры. Однако стоимость их довольно высока. Достойным конкурентом выступает Gyproc. Все производимые ими швеллеры перфорированные, поэтому даже при толщине 0,5 мм они прочнее, чем гладкокатаные с их 0,6 мм. Однако по отзывам мастеров не всем удобно работать с рифлеными из-за сложностей заведения стоечных в направляющие.В среднем ценовом сегменте работает российская компания «Металлист», выпускающая оцинкованные модели. Существуют и другие производители. Качество их продукции может отличаться по составу сырья, конфигурации изделий. В некоторых добавлены дополнительные бороздки для усиления жесткости, отверстия для крепления.

Перед покупкой нужно проверить качество изделий: соответствие указанным размерам, ровность по всей длине, отсутствие повреждений оцинкованной поверхности.

Какой профиль нужен для стен из гипсокартона

Чтобы правильно посчитать количество профилей, можно нарисовать план конструкции, обозначить виды и габариты моделей.В некоторых строительных магазинах можно встретить окрашенные изделия. Консультанты говорят, что краска служит дополнительной защитой материала. Но это не так. Чаще всего под краской скрывается заводской брак. Поэтому покупать такой продукт крайне рискованно.

Лучше всего приобретать продукцию одного завода-производителя, чтобы не попасть в ситуацию, когда стоечные и направляющие швеллеры не совпадают между собой и не могут состыковаться.

Какой профиль нужен для перегородки из гипсокартона? Выбирая между гладкими и рифлеными разновидностями, нужно иметь в виду, что для монтажа перегородочных сооружений рифленые типы не подходят. Любое здание может дать усадку. А швеллеры с неровной поверхностью фиксируются жестко. В результате на листах гипсокартона могут возникать трещины.

В строительных магазинах стандартная длина этих изделий — 3000 мм. Однако производители выпускают модели разной длины — от 2500 до 6000 мм. Поэтому в случае необходимости можно заказать у компании-продавца нестандартный размер. Обратите внимание на профиль эконом. Он отличается от стандартных изделий уменьшенными габаритами, толщиной, более низкой ценой. Сфера его применения — декоративные ниши и выступы. Монтировать с его помощью перегородки или потолки опытные мастера не советуют.

Металлопрофиль для гипсокартона: виды, характеристики и способы применения

Металлический профиль для гипсокартона – прочная основа в сборке конструкций любой сложности. Из него сооружают каркас, на который монтируют листы материала.

Изготовление металлопрофилей

В технологическом процессе используют специальное оборудование, а также ленту из оцинкованной стали. Изделиям придают нужные формы и размеры.
Преимущества оцинкованной ленты:

  • долговечность;
  • практичность;
  • износостойкость;
  • огнестойкость.

Она не подвергается коррозии, что позитивно сказывается на длительности эксплуатации металлопрофилей. Этот показатель важен при монтаже материала в помещениях с повышенной влажностью воздуха.

Также производят алюминиевый профиль для гипсокартона. По своим техническим характеристикам и свойствам он ничем не отличается от оцинкованного. Его преимущество – мягкость структуры, что дает возможность придавать ему определенные формы.

Виды изделий

Сегодня ГКЛ используют при выравнивании поверхностей чаще, чем штукатурку или шпаклевку. Обусловлено это тем, что изготовление каркаса и закрепление на него материала не займут много времени.

Какие бывают профили для гипсокартона? Основные разновидности:

  • направляющие плоскостные;
  • направляющие потолочные;
  • стеновые (стоечные);
  • потолочные;
  • угловые;
  • арочные.

В зависимости от назначения и типа изделия профили бывают сплошными и перфорированными.

Характеристики направляющего плоскостного металлопрофиля

Элемент служит основой для последующего закрепления потолочных и стеновых направляющих.

  • ширина – 5 см;
  • глубина – 4 см;
  • толщина стенки – 7,5 или 10 см.

Профиль гипсокартонный такого типа маркируется производителем как ПН или UW. Во всех каркасах он принимает на себя основную часть нагрузки, а также отвечает за жесткость обрешетки. В его структуре имеются специальные отверстия для закрепления на поверхности стены. Если их недостаточно, можно просверлить дополнительные с помощью дрели.

Направляющий потолочный элемент

Используется при сооружении обрешетки на потолке. С его помощью создают оригинальные многоуровневые конструкции. Профиль для ГКЛ крепят по сторонам потолочной или стеновой плоскости. Он служит надежным основанием всего несущего каркаса.

  • высота – 2,7 см;
  • ширина – 2,8 см;
  • длина – 300 и 400 см.

Толщина стенки варьируется между 0,4 и 0,6 мм. Маркировка – UD.

Примечание. В установке массивных подвесных конструкций на потолке необходимо использовать элементы с толщиной металла 0,5 – 0,6 мм. Они выдерживают значительные механические и физические нагрузки.

Стеновой металлопрофиль

Применяется в сооружении перегородок или при облицовке стен. Толщина профиля для гипсокартона составляет 0,5 – 1,2 мм, длина – 3 м. Ширина развертки – 17,6 см. Производитель маркирует такое изделие как ОП.

Благодаря тому, что ширина полки стоечного металлопрофиля составляет 5 см, работы по его монтажу значительно упрощены. Вероятность попадания шурупа мимо такого выступа сведена к минимуму.

В нем вырезаны продольные канавки, которые служат ориентиром для вкручивания саморезов. Есть дополнительные отверстия, ширина которых составляет 3,3 см. Их используют для более простого подведения коммуникационных проводов.

При выборе металлопрофиля для установки стен или перегородок необходимо ориентироваться на требования звукоизоляции, а также тип будущего сооружения.

Потолочный профиль

Применим в сборке обрешетки для будущего подвесного потолка из ГК. Он имеет различные параметры, что дает возможность сооружать более надежную несущую конструкцию.

Металлопрофиль для гипсокартона такого типа имеет следующие параметры:

  • ширина спинки – 6 см;
  • высота – 2,7 см;
  • длина – 300 см.

Он оснащен дополнительными ребрами жесткости, благодаря чему выдерживает значительные физические нагрузки.

В сооружении многоуровневой конструкции подвесного потолка необходимо использовать два вида потолочного металлопрофиля: с более толстыми стенками закрепляют на черновом основании, а с более тонкими – на листах ГК.

Установка обрешетки невозможна без таких дополнительных креплений:

  • подвеса с анкерным зажимом (используется при нестандартных размерах элемента);
  • прямого подвеса (предназначенного для закрепления направляющих на потолке);
  • соединительного «краба» (применяется для усиления перекрестных соединений под прямым углом).

Благодаря большому разнообразию креплений металлический профиль под гипсокартон можно монтировать на любом типе основания. Самое главное – правильно выбрать крепежный элемент, чтобы собрать прочную конструкцию.

Характеристики углового металлопрофиля

Применение этого изделия считается обязательным. Угловой профиль гипсокартон защищает от возможных повреждений во время эксплуатации. Его устанавливают на углы с помощью саморезов.

Если в процессе монтажа обрешетки применяют угловые элементы, при дальнейшей обработке плоскости штукатуркой или шпаклевкой дополнительное обрамление углов не требуется.

Длина изделия составляет 3 м. Сечения могут быть такими:

  • 25×25×0,4 мм;
  • 31×31×0,5 мм;
  • 31×31×0,4 мм.

В своей структуре он имеет отверстия не только для монтажа, но и для проникновения растворов штукатурки или шпатлевки. Его изготавливают из тонкой стали, которую покрывают цинком. Именно по этой причине изделие получило соответствующее название – профиль оцинкованный для гипсокартона.

Преимущество – антикоррозионные свойства. Элемент не боится воздействия влаги, щелочных растворов и кислот.

Арочный металлопрофиль

Современный дизайн любого помещения предусматривает сооружение декоративных перегородок, столбов или арок. В изготовлении последней применяют арочный профиль для гипсокартона.

Его основным преимуществом является пластичность. При необходимости он легко сгибается, и ему придается определенный радиус, например при сборке каркаса для колонны или любой другой конструкции округлой формы.

  • 2,6 м;
  • 3,1 м;
  • 4 м.

Он имеет вогнутую и выпуклую поверхности.

Таблица 1. Параметры радиусов арочных профилей

Вогнутая поверхность, ммВыпуклая поверхность, мм
500 – 1000
1001 — 20001001 – 2000
2001 – 30002001 – 3000
3001 – 40003001 – 4000
4001 – 50004001 – 5000
более 5000более 5000

Арочный металлопрофиль под гипсокартон еще называют дуговым. Он значительно упрощает процесс монтажа каркасов для арок. Его можно разрезать как болгаркой, так и ножницами по металлу.

Элемент монтируют на несущие основания: стены или потолок. Чтобы конструкция была прочной, к нему и черновой поверхности крепят простые стеновые профили в вертикальном положении.

Дополнительные металлопрофили

К ним относят следующие элементы:

  • виниловый уголок – предназначен для обрамления углов обрешетки;
  • рустовый профиль – используют для создания неглубоких пазов на поверхности ГК, монтируют в горизонтальном и вертикальном положениях;
  • профиль для оптоволокна – применяют в проведении кабелей внутри обрешетки.

Все эти изделия станут незаменимыми в установке качественной и надежной конструкции каркаса.

Профиль для крепления гипсокартона: потолочный, стеновой, несущий и направляющий

Популярность гипсокартона в значительной степени связана с удобством применения легкого и прочного металлопрофиля, который является основой для крепления листов. Профиль под гипсокартон позволяет быстро соорудить каркас любой конфигурации с применением минимального набора инструментов. Если вы планируете в процессе ремонта использовать гипсокартон, вам следует знать, что металлические изделия для каркаса отличаются размерами, назначением и областью применения. Для того чтобы понять, какой профиль лучше выбрать в том или ином случае, нужно получить о его разновидностях хотя бы минимальное представление.

Профили для гипсокартона можно разделить на 2 основных вида – перегородочные и потолочные. В свою очередь, каждый вид состоит из направляющих (стартовых) и несущих (основных, стоечных) профилей. Направляющие устанавливаются по контуру будущей конструкции, после чего в них вкладывается несущий металлопрофиль. Он образует обрешетку, на которую крепятся ГКЛ. При определенных способах соединения разных деталей получаются различные конструкции: стеновая обшивка, перегородки, короба, ниши, подвесные потолки.

Металлопрофиль делается из стальной ленты с цинковым покрытием толщиной 0,4–0,8 мм на профилегибочных станках, где изделиям придается нужная форма. Тонкий металл (0,4 мм) может применяться только для облицовки стен. Металл большей толщины надежно держит подвесной потолок и используется для создания перегородок.

Любой металлопрофиль имеет спинку и полки, только у направляющего полки прямые, а у несущего – загнутые на концах.

Несущие потолочные профили

Каркас подвесного потолка нагружен только за счет веса конструкции. Потолочный профиль для гипсокартона обозначаемый ПП (CD), составляет основу каркаса и обеспечивает его жесткость.

Металлопрофили CD применяют также для обшивки стен и создания различных конструкций – полок, коробов, ниш, фальшстен, поэтому часто их называют стоечными профилями или стойками, а иногда – плоскостными.

Стоечные профили для гипсокартона имеют ребра жесткости, в которых удобно центрировать саморезы. Края полок загнуты внутрь для большей жесткости и для крепления подвесов.

Стандартный размер позволяет свести к минимуму количество отходов. Длина стойки составляет 2,6 м, 3 м, 4 м. Чаще всего применяют изделия сечением 60 × 27 мм.

Направляющий профиль для потолка

П-образные металлопрофили ПНП (UD) служат для направления и удерживания стоечных элементов.

Латиницей в скобках указывается маркировка Knauf.

Металлопрофиль применяют как при обшивке стен, так и при обустройстве потолка, располагая его по периметру помещения. Направляющие располагаются по периметру каркаса, обеспечивая расположение поверхности листов в одной плоскости. Их длина составляет 3 м, сечение – 28 × 27 мм.

Иногда рекомендуют использовать так называемый эконом профиль с меньшими размерами полок и толщиной и более узкий (направляющие UD 17 × 25, несущие CD 47 × 17) . Его стоимость существенно ниже, но такие изделия можно применять только для потолков при обшивке тонким (0,8–0,95 см) потолочным гипсокартоном и для облицовки стен небольшой площади.

Металлопрофили для перегородок

Стартовый перегородочный профиль ПН (UW) предназначен для монтажа гипсокартонных конструкций. Он крепится на полу и потолке как основа для будущей перегородки. Глубина составляет 40 мм, а ширина – от 50 до 100 мм. Такое разнообразие связано с необходимостью подбора толщины стены.

Стеновой профиль для перегородок из гипсокартона ПС (CW) выполняется с формой поперечного сечения в виде буквы «С». Он также подходит для облицовки стен. Размеры зависят от толщины и высоты конструкции. Длина металлопрофиля подбирается под высоту помещения так, чтобы не было соединений.

Специальные разновидности профиля

Кроме перечисленных разновидностей, существуют специальные изделия, используемые в особых случаях.

Металлопрофиль усиленный UA

Усиленный профиль для гипсокартона применяется с целью повышения прочности конструкции в следующих случаях:

  • создание подвесного потолка, имеющего повышенный вес;
  • крепление коробок дверей и окон;
  • когда нужно усилить высокие конструкции;
  • отделка стен с размещением большого количества коммуникаций.

Толщина металла составляет 2 мм, а высота полки – 40 мм.

U- образный металлопрофиль с отбортовками

Профиль применяется для экономии пространства между листом и основанием. Крепление производится через борта к потолкам и стенам. Высота изделия составляет всего 15 мм. Такой металлопрофиль должен стоять на ровном основании.

Профиль арочный ПА (CD)

Применяется для возведения сооружений сложной формы, где имеются изгибы. Изделия имеют те же параметры, что и потолочный металлопрофиль, но на них нанесены фигурные надрезы и перфорация. Арочный профиль можно сделать самостоятельно, для этого разрезают полки потолочного изделия на сектора и сгибают, придавая ему криволинейную форму.

Профиль угловой ПУ

Перфорированный уголок малой толщины (0,22–0,25 мм) служит для повышения прочности внешних углов гипсокартонных конструкций. Применяют оцинкованный и алюминиевый профиль. Угловой профиль монтируется на шпаклевку и ею закрывается.

Виниловые профили

Гибкий профиль для гипсокартона из винила предназначен для отделки углов, соединений конструкции с оконными и дверными блоками или в случае, когда стена имеет сложную форму. Выпускается несколько видов виниловых профилей.

  1. Арочный. Применяется для создания криволинейных конструкций с минимальным радиусом изгиба 50 см.
  2. J-профиль. Его надевают на кромки гипсокартона. На виниле хорошо удерживается краска.
  3. Кабельный. В него вкладывается провод для защиты от шпаклевки.
  4. Пазовый – для разделения длинных конструкций из гипсокартона.
  5. Уголок перфорированный. Применяется в основном для отделки внутренних углов, придает им четкость и завершенность.

Монтаж направляющего металлопрофиля

Сложности в монтаже металлопрофиля нет, но крепить его нужно по правилам. Способы можно увидеть на многочисленных фото и видео.

От правильности фиксации направляющего профиля для гипсокартона зависит ровность и надежность остальной конструкции. Последовательность монтажа направляющих при обшивке стен следующая:

  1. По разметке на пол устанавливается ПН. От его одной части делается отступ на 0,3 м и сверлится отверстие. Еще два отверстия делаются посередине и с другой стороны, после чего профиль крепится дюбель-гвоздями.
  2. Последующие направляющие устанавливаются аналогично по периметру потолка и стен.
  3. Вся конструкция крепится дюбелями с шагом в 30 см. Перед окончательным монтажом проверяется ровность и точность установки.

Монтаж стоечных профилей

Последовательность монтажа на стену будет следующей:

  • Стойки устанавливаются с шагом по размерам листов. На стене отмеряется расстояние по ширине листа и делается метка. Здесь будет проходить осевая линия вертикальной стойки, которая станет местом стыка ГКЛ. Такие метки делаются до конца стены, затем отмечаются центральные точки полученных отрезков. Здесь также будут крепиться стойки, приходящиеся на цент листа. С помощью отвеса проводятся вертикальные линии.
  • На полученных линиях через каждые 60 см ставятся метки и в этих местах сверлятся отверстия, после чего в них вставляются дюбели и крепятся подвесы.
  • Несущий металлопрофиль устанавливается в направляющие. Все профили выставляются по горизонтально натянутой леске, а заем фиксируются с помощью подвесов, концы которых загибаются и крепятся саморезами. К направляющим стойки крепятся саморезами «клопами» или просекателем.

  • Для повышения прочности конструкции к стойкам крепятся горизонтальные перемычки из того же типа металлопрофиля. Сколько их устанавливать, зависит от требуемой прочности каркаса. Они должны также приходиться на места стыков листов.

Листы вместе со своими половинками располагаются в шахматном порядке. Горизонтальные швы соседних листов не должны совпадать.

Заключение

Для создания надежного каркаса под гипсокартон необходимо разбираться в параметрах конструктивных элементов. Гипсокартонная конструкция получается более надежной, если каждый профиль применять по назначению и не заменять его тем, что есть в наличии.

Качество изделий зависит от производителя. Популярность завоевал профиль для гипсокартона Кнауф. Хорошо себя зарекомендовали отечественные профили для гипсокартона, цена которых ниже импортных.

Профиль для гипсокартона: виды и способы монтажа

Профиль для гипсокартона служит для создания каркаса, на который крепится строительный материал. Профиль может различаться по сечению, размерам и конфигурации. В статье будут рассмотрены основные требования к профилю для гипоскартона, описаны виды профилей и область их применения, а также способы монтажа профиля.

Требования к профилю для гипсокартона

Профиль для гипсокартона представляет собой металлические элементы, из которых собирается каркас для крепления листов гипсокартона. Элементы профиля разделяются на металлические балки, подвесы и крепежные элементы. Профиль должен отвечать следующим требованиям:

  • гипсокартонный профиль изготавливается из металла, который менее подвержен или полностью защищен от образования коррозии;
  • толщина металлических балок больше 0,5 мм. Тонкостенные элементы не способны выдержать вес конструкции, со временем листы провисают или вовсе отходят;
  • углы металлических элементов должны быть прямыми, без изгибов и сколов;
  • профиль не должен гнуться и изменять форму под действием силы;
  • металлический профиль должен выдерживать вес гипсокартонных листов, не должен прогибаться под весом конструкции, быть прочным и долговечным.

Виды профилей и область применения

Гипсокартонные профили классифицируют по способу применения, по форме, по особенностям конструкции и по области применения. Рассмотрим классификацию более подробно.

По способу применения гипсокартонные профиля разделяются:

  1. фиксация гипсокартона на потолке;
  2. фиксация гипсокартона на стене.

В делении по способу применения имеются следующие разновидности:

  1. металлические профили, применяемые для обшивки плоскости;
  2. металлические профили, используемые для создания конструкции перегородки в квартире.

Кроме этого, профиля различаются по форме:

  1. круглые;
  2. плоские;
  3. по форме швеллера;
  4. угловые.

Обычно профили изготавливают из оцинкованной стали, в зависимости от конструкции используют толстоволокнистый или тонковолокнистый металл.

Рассмотрим виды профилей для гипсокартона подробней, чтобы понять предназначение этих элементов.

Профиль для установки основного каркаса. Чтобы установить основной профильный каркас потребуются следующие виды профилей:

  • UD профиль для создания основы конструкции. На них будут фиксироваться остальные элементы, такие как перегородки, гипсокартон. Такой профиль изготавливается из толстоволокнистой стали.
  • CD профиль для обеспечения жесткости конструкции. На CD профиля крепятся листы гипсокартона, поэтому они также изготавливаются из толстоволокнистого металла.
  • Профиль арочного типа. Отличается наличием перфорации на поверхности металла, что позволяет изгибать металлические элементы для создания сложных конструкций.

Профиль для перегородок. Для данного типа профилей также существует разделение:

  • UW профиль для обшивки конструкции;
  • CW профиль. Представляет собой стойки, обеспечивают жесткость конструкции, гипосокартон на такие профили можно фиксировать с двух сторон.

Способы монтажа профиля для гипсокартона

Способы монтажа профиля для гипсокартона различаются только способом крепления конструкции. В начале работы необходимо расчертить макет конструкции, купить нужные детали, после этого начать сборку. После этих шагов, выбирают способ крепления профиля. К способам крепления профильной конструкции относят:

  • Применение специального крепежа. Это самый правильный из всех способов, так как его рекомендуют производители профилей. Сложным считается просчет конструкции и наращивание профильных опор. Соединение происходит за счет специальных боковых соединителей. Можно использовать шуруповерт с саморезами в качестве дополнительного способа крепления.
  • Крепление профилей саморезами. Данный способ является самым популярным, несмотря на то, что надежность крепления ниже, чем у первого способа.
  • Крепление при помощи просекателя. Крепление профиля происходит за счет инструмента, просекателя. Он делает отверстия в металле, при этом изгибает металл, тем самым создает надежное соединение двух элементов. В труднодоступных местах просекатель не может скрепить детали, там лучше воспользоваться шуруповертом. Скрепление деталей просекателем очень прочное, поэтому исправить недочеты не получится, перед применением тщательно обдумайте свои действия.

Профили для гипсокартона обеспечивают несущую конструкцию, они служат для крепления листов строительного материала. Профили разделяются на разные виды, в зависимости от нужной конструкции. Выполняя сборку профилей, важно выполнять работу поэтапно, не забывая соблюдать разметку конструкции. В статье были рассмотрены требования к гипсокартонному профилю, описаны его виды и область применения, а также способы монтажа конструкции.

Виды профилей для гипсокартона

Для создания конструкций из ГКЛ подразумевающих «сухое» выравнивание поверхности, а также выполняющих маскировочную для коммуникаций и проводки функцию, используют каркасную систему облицовки. Основой каркаса могут быть деревянные бруски, подходящей толщины, но куда более целесообразно использовать металлические профили для крепления гипсокартона.

О чем эта статья

Что такое металлопрофиль

Каркасные профили — это тонкие металлические изделия, которые делают из оцинкованного листа, раскатанного холодным методом, алюминия или пластика.

Обычно они имеют Т-, Г- или П-образную форму с полостями. Различают профили для гипсокартона:

  • Угловые;
  • Плоские;
  • В форме швеллера.

Применяются в качестве несущих элементов для ГКЛ при:

  1. Создании уровневых потолков;
  2. укреплении гипсокартонных кромок;
  3. формировании «скелета» криволинейных конструкций, арок;
  4. монтаже перегородок;
  5. обшивке стен, потолков со значительными перепадами на поверхности;
  6. внутреннем настенном либо потолочном утеплении, звукоизоляции

Качество всех видов профилей для гипсокартона устанавливают нормы ГОСТа и ТУ.

Производством длинномеров занимается огромное количество фирм, в частности такие известные как — Кнауф и Гипрок.

Существует множество разновидностей металлопрофиля, в которых очень важно разбираться и правильно уметь их выбрать, в противном случае, при монтаже «из чего попало», получается неровная, непрочная поверхность либо напротив — нецелесообразно жесткая и чрезмерно дорогостоящая.

Основные виды профилей

Изделия классифицируются на следующие типы:

  • Направляющие или стартовые;
  • Потолочные стоечные;
  • Стоечные настенные/перегородочные;
  • Усиленные;
  • Арочные;
  • Маячковые;
  • Угловые — защитные и штукатурные;
  • Направляющие.

Направляющие

Направляющие — это виды профилей для гипсокартона, образующие по периметру раму каркаса. Они крепятся непосредственно к базовому покрытию и служат фиксационным основанием для стоечных настенных и потолочных длинномеров. Могут быть выполнены из стали либо алюминия.

Стартовые потолочные направляющие для гипсокартона — ППН или в европейской маркировке UD. В их пазы вставляются CD профили для гипсокартона. Они обладают гладкими спинками и профилированной полкой. Могут быть с заводскими отверстиями под крепежи.

Основные параметры юд-профиля:

  • Длина — 3 м
  • Ширина полки — 27 мм
  • Длина каждой спинки — 28 мм
  • Толщина — 0,4-0,55 мм

UW (ПН) — настенные, перегородочные направляющие для гипсокартона. Их назначение — поддержка CW. UW, выпускаются в широкой размерной линейке:.

  • 50×40 мм
  • 75×40 мм — применяется как перемычный в каркасах
  • 100×40 мм

В спинках часто имеются отверстия под 8 мм дюбели.

Длина — 2, 75 м, 3 м, 4 м, 4,5 м и 6м

ЮВ профиль под гипсокартон, иногда используется также для создания многоуровневых потолочных конструкций.

Потолочные стоечные

Потолочные — применяются для изготовления горизонтальных частей каркасов потолка. На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов.

Маркируются как CD.

Стандартный размер сд — ширина 6 см, высота спинок — 2,5 см. Ходовая длина — 3 — 4 м, но также они бывают 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.

Стоечные настенные/перегородочные

Стоечные несущие — так называются швеллеры, верхняя кромка которых, имеет С-образную форму. Монтируются в подсистеме ГКЛ, в качестве стоек, основных «скелетных» элементов вертикального либо перемычного типа, а также служат как полостная область для укладки теплозвукоизоляционных материалов, прокладки коммуникаций. Европейская маркировка CW, российская — ПС.

ПС фиксируется по длине через 40-60 см к п-образным подвесам при помощи саморезов и к направляющим — дюбелями.

Стандартные размеры стоечного профиля под гипсокартон:

  • Длина полки — 5 см
  • Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
  • Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м

Но при этом, реальные размеры спинки, могут отличаться от указанных, на 1,5-2 мм.

Как правило, стойки обладают тремя продольными канавными секциями по всей длине — та, что в середине находится на стыковке ГКЛ-листов, по обе стороны от нее — указывают саморезную центровку.

Усиленные

Усиленные — UA, применяются как стойки дверных каркасных систем, а также при формировании остова для значительных несущих нагрузок, так технические характеристики профиля для гипсокартона усиленного типа, позволяют фиксацию с помощью дюбелей, вещей со значительным весом — полок, шкафов-пеналов, телевизоров и так далее. Они обладают значительной толщиной — 2 мм, повышенной устойчивостью к коррозии.

Основные размеры усиленного профиля для гипсокартона:

  • Длина — 3 метра, 4 метра, 6 метров
  • Высота полок — 4 см
  • Ширина спинок — 5 см, 7,5 см, 10 см

Угловые

Угловые — ПУ, монтируются на угловых частях конструкций и делятся на:

  • защитные, длиной 3 метра и сечениями — 25×25, 31×31 с толщиной 0,4 мм и 31×31 с толщиной 0,5 мм
  • штукатурные угловые профиля для гипсокартона с сеткой, пластиковые, длиной 3 метра и сечением 35×35

Угловые элементы выполняют одновременно защитную роль и облегчают оштукатуривание, за счет перфорированного покрытия, а также сетки как во втором варианте.

Маячковые

Маячковые профили — ПМ, виды профилей для гипсокартона, использующиеся как уровневая направляющая при оштукатуривании поверхностей. Они делаются из оцинкованного металла — стали либо пластика, обладают высокими антикоррозийными свойствами. Длина ПМ — 3 метра, их стандартные сечения — 22×6, 23×10, а также 62×6,6.

Этот элемент практически незаменим в местах, где требуется идеально гладкое оштукатуривание ГКЛ.

Арочные

Арочные профиля для гипсокартона — гибкие оцинкованные элементы, изготовленные из ПП 60×27. Их сфера — создание криволинейных элементов, арок, колонн и так далее. Могут иметь вогнутую форму (с длиной 3 метра, радиусом изгиба 0,5 м) либо выпуклую (с длиной 6 метров, радиусом изгиба 1 м).

Вместо них не редко берут и обычные ПП, снабжая их нарезкой, при помощи ножниц по металлу, по всей длине для облегчения сгибания. Однако новичкам лучше все-таки начинать со специализированных элементов.

Советы по выбору профилей

Из сказанного ранее, понятно, что для каждой части каркаса, существует различные виды профилей для гипсокартона, обладающие при этом, еще и широкой размерной линейкой. Но какой профиль выбрать из, казалось бы, совершенно одинаковых по габаритам и назначению?

  1. По покрытию. Самые популярные швеллеры — оцинкованные. Если посмотреть из чего состоит покрытие в техническом паспорте производителя или выписки к изделию, можно заметить, что некоторые из них, состоят из цинка даже менее чем на 30%, хотя по-настоящему качественный профиль содержит до 99% этого вещества.
  2. Окрашенные. Окрашенные длинномеры в строительстве очень популярны, Казалось бы, краска способствует усилению защиты металлического изделия, однако стоит присмотреться, для чего она предназначена на самом деле. Возможно, нанесена она для маскировки дефектов. Некачественное покрытие обычно облазит во время монтажа.
  3. По толщине. Толщина металла для стандартной конструкции может быть 0,5 мм. Однако для каркасов, требующих большую прочность основания, рекомендуется выбирать большие параметры. Для этого изначально определите, какую функцию будет выполнять каркас и сколько полезной нагрузки предполагает.
  4. По перфорации. Перфорированная накатка нередко выполняется недобросовестными производителями, лишь для сложности визуального определения толщины профиля.
  5. По жесткости. В качественных, прочных изделиях, ребра жесткости располагаются по всей длине.

Если швеллер при сжатии в руке сгибается — лучше брать более жесткий.

Знать, как правильно выбрать составляющие каркаса — половина успеха в создании надежной, долговечной конструкции.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
×
×
