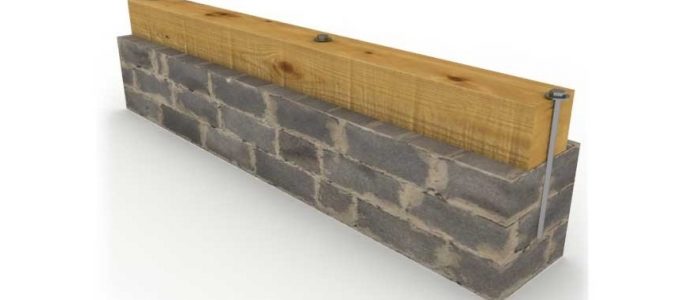

Как закрепить мауэрлат к газобетону без армопояса

Особенности крепления мауэрлата на газобетон без армопояса

При соединении газобетонных блоков с другими элементами конструкции возникают трудности. Обычный крепеж не может удержаться в пористом материале. Особенно важно это при установке массивных деталей. Существует несколько вариантов монтажа, позволяющих прикрепить мауэрлат на газобетон без армопояса.

Назначение мауэрлата

Одним из главных несущих элементов конструкции строения является мауэрлат. Он отвечает за распределение нагрузки от всех элементов крыши: утеплителя, стропильной системы, обшивки внутренней стороны скатов, покрытия кровли. Его значение соизмеримо с важностью фундамента для здания.

Нагрузки бывают очень большими. Скаты кровли оказывают распирающее воздействие в перпендикулярном направлении к стенам. Ветер и слой снега усиливают давление. Точечные нагрузки особенно разрушительны для стен из штучных материалов — кирпича и газобетона. Поэтому требуется распределить воздействие по всей длине конструкции. Брус из дерева хорошо справляется с этой задачей, упираясь в торцевую часть стены и плотно прилегая к ней.

Наличие мауэрлата также упрощает процесс монтажа стропильной системы. Соединять между собой деревянные элементы легче, чем прикреплять их к монолитной стене. Это дает возможность сделать разные варианты соединений: подвижных или глухих с применением крепежей.

Для мауэрлата подбирается деревянный брус с размерами от 100х100 до 150х200 мм. Этот элемент должен быть в два раза толще стропильной ноги. Ширина подбирается по толщине стены. Лучше оставлять до 50 мм между краем бруса и ребром стены с обеих сторон. Такое расположение позволит защитить мауэрлат от погодных условий и качественно утеплить его.

Если изготавливать этот элемент из бревен, то монтаж стропильных ног и крепление к основанию может усложниться. Потребуются определенные плотницкие навыки для работы. Обязательно подбирается качественная древесина высшего сорта, без выступающих сучков, искривлений, признаков гниения и трещин.

Лучший выбор — материал из лиственных пород, но его не всегда можно найти. В качестве альтернативы применяют тщательно отобранную сосну. Стропильная система может состоять из металлических элементов. В таком случае мауэрлат изготавливается из стали (двутавр или швеллер).

Каркасные сооружения, дома из бревен и бруса могут обходиться без мауэрлата, его роль сыграет верхний ряд конструкции стен. Бетонные постройки менее восприимчивы к точечной нагрузке, поэтому тоже могут обойтись без опорной надстройки для крыши, если перекрытие будет крепиться к выступающим балкам.

Для крепления мауэрлата к керамзитоблокам без армопояса используется замкнутая схема, предполагающая сооружение рамы, огибающей здание по периметру. Такая конструкция наиболее надежна. Если из газобетона делаются и фронтоны, то выполнить рамочную схему укладки не получится. В этом случае нужно обеспечить максимально прочное сцепление стены и бруса.

Варианты крепления

Каждый из вариантов монтажа мауэрлата имеет свои достоинства и недостатки. Есть несколько ситуаций, в которых можно обойтись без армопояса и использовать альтернативные типы крепления:

  • дом или постройка для хозяйственных нужд имеет небольшие размеры;
  • конструкция крыши несложная и обладает средним весом;
  • особенности климата исключают сильные ветра и большой снежный покров;
  • структура стропильной системы максимально снижает нагрузку на стены.

Уменьшение давления обеспечивается использованием стропил висячего типа, надежно зафиксированных затяжками с горизонтальным расположением. Наклонные стропила с опорной точкой у конька, имеющие шарнирную связь, также могут снижать нагрузку.

С использованием проволоки

Наиболее простой вариант, в основном применяемый при строительстве стен из кирпича. Между 4−5 верхними рядами раскладываются стальные проволочные пучки, содержащие по 3−4 жилы с диаметром 3 мм. Их концы должны выглядывать с обеих сторон стены. Выпуска проволоки должно хватать на охват бруса мауэрлата, затяжку и скручивание петли. Пучки проволоки и последующие узлы соединений должны располагаться между парами стропил.

После подготовки стены нужно разложить гидроизоляцию на ее торце. Поверх конструкции укладывается и выравнивается брус. Далее, создается петля из проволоки и затягивается при помощи монтировки. Нужно обеспечить плотное прилегание бруса к поверхности стены.

Размещение пучков для газобетонных блоков проводится перед двумя последними рядами. Этот материал объемнее и тяжелее кирпича, поэтому использование проволоки для крепления крыши к стенам из газобетона не всегда оправдано на практике.

На анкеры и дюбели

Газобетон довольно хрупкий материал, поэтому вкручиваемые анкеры и дюбели могут создать трещину или скол на поверхности. Для качественной фиксации потребуются максимально длинные анкеры — 300−500 мм. Такие крепления стоят довольно дорого. Установка мауэрлата с применением анкеров включает несколько этапов:

  1. Первым делом нужно проложить гидроизоляцию между соединяемыми элементами. Контакт древесины с материалом другого типа приведет к появлению сырости и разложению.
  2. В качестве барьера для влаги можно использовать рубероид. Полоса гидроизоляции должна покрывать торец стены полностью, выступающие части можно будет потом обрезать. Укладка защиты проводится сухим способом (мастика для битума не применяется).
  3. На торцевой части стены размещается мауэрлат. Здесь важна точность расположения бруса.
  4. Проводится разметка под стропильные ноги, между которыми будут располагаться анкеры с тем же шагом.
  5. Дрелью с перьевидной насадкой просверливаются сквозные отверстия в брусе.
  6. Через подготовленное отверстие перфоратором создается канал в стене под анкер.
  7. Анкер забивается молотком в материал до упора.
  8. Ключом затягиваются все гайки, прижимающие брус к стене.

Наращивать короткие участки бруса можно при помощи замковых соединений типа «в полдерева» и «в лапу». Их нужно будет закрепить шпилькой или анкером. Углы совмещаются аналогично, для лучшей фиксации их можно усилить скобами из стали.

Лучше использовать брусья с одинаковой длиной для стыковки на стене.

При помощи химических анкеров

Химические анкеры являются новым способом крепления мауэрлата к стене из газобетона. В продаже имеется множество различных видов, поэтому часто можно наткнуться на подделку. Для покупки надежного материала лучше отдавать предпочтение проверенным маркам: Sormat, Tox, Hilti, Tecfix, Nobex, KEW, Fischer, Tecseal, Technox.

Химические анкеры отличаются способом применения. Ампульный тип — капсула, содержащая состав из 1−2 компонентов, помещается в отверстие под анкер. При взаимодействии с воздухом вещество быстро затвердевает. Разрушение ампулы происходит при забивании в отверстие шпильки или анкера, состав покрывает все свободное пространство, включая резьбу. Застывание происходит через 25−45 минут, в зависимости от температуры воздуха. Такое крепление прочно фиксирует материал и выдерживает большие нагрузки.

Альтернативным видом является полимерная смесь в тубах или картриджах, распределяемая пистолетом-дозатором (в некоторых случаях подходят и обычные модели для герметиков и «жидких гвоздей»). Установка крепления в газобетон проходит следующие этапы:

  1. Под анкер просверливается отверстие при помощи бура и насадки сферической формы с круглым ограничителем.
  2. Выемка должна располагаться перпендикулярно стене, ее глубина ограничивается упором.
  3. Сферической насадкой внутри отверстия формируется конус с вершиной у внешней части стены.
  4. Бур возвращается в перпендикулярное положение и извлекается из стены.
  5. Из канала вычищается пыль ручным насосом, зонд должен быть погружен на максимальную длину.
  6. Продув повторяется до 4 раз, пока отверстие не будет полностью чистым. Любые посторонние частицы снижают эффективность крепления химического анкера. Можно также использовать специальную круглую щетку.
  7. В канал вставляется муфта из пластика. Она обеспечит аккуратный край и ровное расположение анкера.
  8. Картридж вставляется в пистолет. Нужно выпустить немного вещества из тубы, чтобы проверить его однородность.
  9. Носик помещается в отверстие с муфтой и полость заполняется составом на ¾ всего объема.
  10. Анкер вкручивается в пластичную смесь, его положение должно быть строго перпендикулярно. Эту процедуру можно выполнить пальцами, без использования вспомогательных инструментов.
  11. Через 45 минут (при температуре около 20 градусов) крепление будет готово к нагрузкам.

Химические анкеры для установки мауэрлата на газобетон обладают рядом достоинств:

  • создают долговечное (служит до 50 лет) крепление с высокой прочностью;
  • полимерный состав невосприимчив к биологическому и химическому влиянию;
  • отсутствует распирающее давление внутри материала, что значительно снижает возможность появления сколов и трещин;
  • композит проникает в поры газобетона и обеспечивает максимально прочное соединение всех элементов.

У материала есть и некоторые недостатки:

  • Высокая стоимость. Для пористого газобетона потребуются глубокие каналы, а значит и большое количество композита.
  • Химические анкеры не выдерживают высоких температур. Но нагрев более 100 градусов — редкость для мауэрлата, поэтому минус не является существенным.

Применение вмурованных шпилек

Можно закрепить мауэрлат на газобетоне без армопояса с использованием шпилек, которые выпирают из стены и удалены друг от друга на необходимое расстояние. Расположение вмурованных креплений нужно отметить на брусе. Для этого мауэрлат укладывается сверху и слегка прижимается. Концы креплений оставят на материале следы.

Затем на штыри нанизывается гидроизолирующая полоса, накладывается брус с подготовленными отверстиями. Концы шпилек уплотняются шайбами и затягиваются при помощи гаек. Мауэрлат оказывается плотно прижатым к стене.

Для вмуровывания шпилек при строительстве стены нужно просверлить в газобетоне отверстие глубиной до 500 мм и диаметром, превышающим размер штыря на 3−4 мм. Кладочный клей используется для заполнения канала. В композитную массу вводится шпильку до упора и оставляется до полного высыхания.

Другим вариантом монтажа шпилек является их приваривание к пластинам из металла в перпендикулярном положении. Полоски укладываются в шов перед завершающим рядом блоков из газосиликата. Они обеспечивают фиксацию шпильки и защиту от выдергивания. В верхних блоках предварительно нужно просверлить отверстия под штыри. Края керамзитоблоков рихтуются для избегания перекосов от толщины металлических пластин.

Крепим мауэрлат к газоблокам с армопоясом и без него

Мауэрлат — часть кровли любого сооружения, представляющая собой брус, который укладывается поверху наружной стены по всему периметру.

Его назначение — равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может изготавливаться из дерева или металла. В случае применения металлического мауэрлата берутся готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надёжно закреплён. Существует два способа: крепление мауэрлата к газобетону без армопояса и с армопоясом .

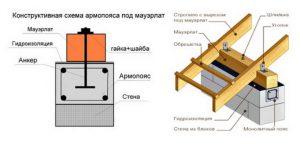

Крепление мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, необходимо понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армопояса является обязательным.

Назначение и размеры армопояса

Армопояс — замкнутая конструкция из железобетона, проходящая по периметру сооружения. Назначение армопояса:

  • предотвращение деформации несущих стен;
  • придание дополнительной жёсткости строению из газобетона;
  • равномерное распределение нагрузки на поверхность стен.

Армопояс по сути является фундаментом для кровельной системы. Размеры армопояса зависят от ширины стен, для газобетона ширина армояпоса составляет примерно 25 см, при этом крайний ряд выкладывается U-образными блоками, которые позже будут исполнять роль опалубки для заливки бетонного раствора.

Важно! Армояс должен быть непрерывной монолитной конструкцией!

Технология устройства армопояса:

  1. Сооружение опалубки по периметру строения.
  2. Создание армопояса из бетонных блоков.
  3. Сборка каркаса из арматуры.
  4. Установка шпилек для крепления.
  5. Заливка блоков бетонным раствором.
  6. Съём опалубки после застывания бетона.

После того, как армопояс готов, а опалубка снята можно приступать непосредственно к креплению мауэрлата.

Как закрепить мауэрлат к газобетону

От его правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть выполнен из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяются металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет выполнен из деревянных балок. Сечение балок зависит от расчётной нагрузки, типа крыши и диаметра балок стропил.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные брусья антисептическим раствором, защищающим древесину от насекомых и гниения. Также брусья целесообразно обернуть слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломаст. Эти материалы не будут утяжелять конструкцию и создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с использованием анкеров, шпилек или металлической проволоки. При укладке брусьев необходимо соединять их на стыках скобами из металла.

Далее необходимо осуществить крепление стропил к мауэрлату. Соединение происходит путём врубки, врезки, запила, но оно должно занимать не более 25% бруса. Крепление производится при помощи саморезов, болтов, уголков, металлических пластин и монтажной пены.

Основные способы крепления, начиная с более предпочтительного:

  • Крепление шпильками. Этот вид крепления можно использовать в строительстве как простых одноэтажных зданий, так и вспомогательных сооружений: бани, летние кухни, гаражи, хозпостройки, небольшие дачные домики. Этот метод крепления шпильками предпочтителен для большинства строений.
  • Крепление химическими анкерами. Присоединение брусьев к газобетону осуществляется специальным химическим клеящим составом: «жидкий дюбель», вклеиваемый анкер и т. д. Состав сделан на основе полимеров и содержит клеящие вещества в виде синтетических смол. В газобетонной стене делается отверстие как под обычный анкер, которое заполняется клеящим составом, затем в подготовленное отверстие вставляется стержень (арматура), на который потом устанавливается мауэрлат. Прочность такой конструкции достаточно высокая, однако при большом периметре мауэрлата такой способ будет дорогостоящим.
  • Крепление стальной проволокой. Данный способ можно применять, если ещё на стадии укладки стен между газобетонными блоками просовывалась металлическая проволока. В мауэрлате делаются отверстия, куда вставляется проволока и производится обвязка. Очень важно, чтобы количество обвязок проволокой было не меньше, чем количество опираемых стропил.

Крепление мауэрлата к стене из газобетона без армопояса

В соответствии со СНиП крепление без предварительного устройства армопояса допускается лишь в исключительных случаях. Газобетон не достаточно прочный материал, и не выдержит распорную снеговую нагрузку, а также динамическую ветровую нагрузку, поэтому армопояс обязателен!

В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без устройства армопояса. Это значительно удешевляет и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

  • в качестве основы применяется лёгкий деревянный брус с сечением не более 20 см;
  • брус будет усилен металлическими элементами: замками, гвоздями, металлопрофилем;
  • снеговые и ветровые нагрузки в вашем регионе незначительны;
  • конструкция стропильной системы исключает распорные нагрузки.

Мауэрлат располагается на расстоянии 0,5–1 см от наружной кромки несущей стены, а для закрепления его на газобетоне используют шпильки, химические анкера или стальную проволоку.

Как закрепить мауэрлат к газобетону без армопояса? Несколько хитрых советов

Когда доходит дело до обустройства крыши, способы, как закрепить мауэрлат к газобетону без армопояса, начинают интересовать очень многих будущих домовладельцев, выбравших для стен газосиликатные блоки. Армированная прослойка между кровлей и основной частью дома, безусловно, нужна. Но обходится она довольно дорого, а времени и сил отнимает достаточно, так как дело довольно трудоемкое. И если есть обходной путь, позволяющий обойтись без ее оборудования, почему бы им не воспользоваться? Надо лишь знать, что в первую очередь для этого стоит предпринять.

Как закрепить мауэрлат к газобетону без армопояса, и решаться ли на этот шаг, можно только точно зная, чем рискуешь, и насколько безопасным будет в результате твой дом. А для этого нужно проанализировать некоторые характеристики и рекомендации. Поэтому, чтобы не быть голословными, для начала разберемся в терминах и предназначении отдельных элементов строения.

Довольно далекие от кровельных работ люди весьма смутно могут представлять себе, из чего же состоит крыша над их головой. Загадочный термин «мауэрлат» ни о чем не говорит практически никому, кроме профессионалов-кровельщиков. Между тем, он представляет собой своего рода опояску, проложенную по всему наружному периметру дома и расположенную между возведенными стенами и кровлей. Его монтаж преследует 2 главные цели:

  • распределение точечной нагрузки, которую оказывают основания стропил по всем стенам дома. Без такого распределения тяжесть кровельной системы, приходящаяся на отдельные участки, быстро проведет к проседанию нагружаемых мест, трещинам по толщине несущей стены, перекосу крыши, а в перспективе – ее возможному обрушению или развалу самой коробки дома;
  • скрепление стропил (а вместе с ними – и всей кровельной конструкции) с остальной частью здания. Без подобной фиксации строение будет состоять как бы из двух отдельных частей, не образуя единого целого. Как вы понимаете, ни о надежности, ни о защищенности от внешних погодных условий, речь в таком случае идти не может.

Традиционно мауэрлат делается из дерева, чаще всего – из просушенного бруса (причем – лиственных пород) с сечением 10х10 или 15х15 сантиметров. Допустимы варианты использования стальных балок или швеллера, но в индивидуальном строительстве они встречаются крайне редко: во-первых, сильно возрастает нагрузка на стены и фундамент, так как эти элементы сами по себе тяжеловаты. Во-вторых, и систему стропил придется выполнять также из металла, что, опять же, нагружает всю конструкцию, а ее стоимость выходит за всякие разумные ценовые пределы.

Читать еще:  Приспособление для кладки кирпича своими руками: чертежи, изготовление устройства

При всех достоинствах некоторых строительных материалов, как современных, так и давно известных, они непременно сопровождаются некоторыми недостатками. У газосиликата, пенобетона, газобетона, ракушняка, керамзитобетона главный минус – хрупкость и мягкость.

Если закрепить мауэрлат непосредственно в них, они довольно быстро начинают разрушаться в местах фиксации. Впрочем, даже при использовании прочных стройматериалов вроде шлакоблока или кирпича отказываться от армопояса не стоит. Особенно тем, у кого дом строится в сейсмически активных зонах. Причины, по которым стоит согласиться на его оборудование (пусть и, скрипя зубами), можно упомянуть следующие:

  • усадка свойственна не только деревянным срубам, но и прочим строениям. Для ячеистых бетонов она особенно характерна, причем зачастую протекает неравномерно по стенам. Ее прохождение проходит без последствия для геометрии строения именно за счет наличия армирующего пояса. Он же предупреждает деформации и во время сезонных почвенных подвижек;
  • армопояс увеличивает реберную жесткость и ее же прочность по всей коробке дома;
  • если кто не знает – стропила оказывают на стены распирающее давление. Особенно оно велико зимой, когда к весу крыши добавляются дополнительная масса снега и намерзание льда в виде сосулек (причем данные осадки могут увеличить вес конструкции в значительной мере). Армирующий пояс помогает стенам противостоять распиранию более успешно.
  • И все эти аргументы дополняются возможностью более надежно и просто закрепить на стенах кровельные конструкции.

Чаще всего армирующий пояс делается путем заливки бетона в предварительно сооруженную опалубку. Второй вариант – выкладка его из блоков разного происхождения. Однако он считается менее надежным.

Если категорически нет возможности обустроить столь полезную прокладку, строители могут подсказать только 2 способа, при которых этот шаг можно проигнорировать.

Стальная проволока, вплетенная при выкладывании стен, в значительной мере заменяет армирующий пояс. Ряда за 3-4 до верха стены по всему периметру между газобетонными блоками вмуровывается проволочный отрезок. Крепиться он должен начиная с середины, а длина рассчитывается таким образом, чтобы ее хватило для притягивания мауэрлатного бруса к верху стены. Для фиксации элемента мауэрлата в брусе проделывается отверстие. Количество связок не лимитируется, но в большинстве случаев соответствует числу стропильных ног.

Предельно надежным такое крепление считаться не может, поскольку постепенно проволока расширяет место посадки, хотя и в меньшей степени, чем фиксация через проделанное прямо в газобетонном блоке отверстие.

Химический анкер, называемый также вклеиваемым, жидким, а еще – инжекционной массой, признан более прочным. В приблизительном описании он состоит из 2 частей: металлического стержня и синтетико-полимерной клеящей массы. Его главное отличие от механического собрата – отсутствие создаваемого самим метизом распирающего напряжения. Обычный анкер держится в скрепляемом материале исключительно за счет трения и распирания, химический же проникает в поры газобетона, скрепляя его с метизом намертво.

В качестве стержня, грубо говоря, может быть использован даже отрезок арматуры. Главное для успеха начинаний – просверлить под анкер достаточно глубокое отверстие, слоя в 2-3 кладки. Для пользования химическими анкерами не является препятствием высокая влажность – хоть под водой веди работы. Срок службы таких креплений определен производителем в полвека.

Единственное ограничение, если вы решили предпочесть этот способ, как закрепить мауэрлат к газобетону без армопояса – к химическим анкерам нельзя ничего приваривать. Сварка стержня с любым другим предметом приводит к разрушению смол, входящих в состав массы, после чего от крепежа напрасно ждать какой-нибудь прочности.

3 способа кладки газобетона без армопояса

Когда при строительстве используется газобетон без армопояса, то нужно использовать другую технологию для крепления кровли к пористым блокам. Для этого в верхней части сооружения на стенах монтируется специальное устройство — мауэрлат. Этот элемент участвует в равномерном распределении силовой нагрузки материалов крыши. Он выступает своеобразным переходником между ячеистыми несущими конструкциями и балками.

  1. Можно ли обойтись без армопояса?
  2. Методы кладки газобетона без армопояса
  3. Кладка на анкеры и дюбели
  4. На проволоку
  5. На химические анкеры

Можно ли обойтись без армопояса?

Мауэрлат — один из важных элементов конструкции строения. Он выполняет несущую функцию, поэтому принцип работы можно сравнить с фундаментом здания. Эта деталь удерживает на себе всю конструкцию крыши — стропильную систему, кровельное покрытие, утепляющего «сендвича». Кроме того, не стоит забывать о ветровой и снеговой нагрузках, с которыми «сражается» это сооружение.

Чтобы обойтись без армирующего пояса между стенами из газобетона, нужно выполнить такие условия:

  • Равномерно распределить массу и нагрузку крыши здания на стены.
  • Надежно зафиксировать систему стропил.
  • Предотвратить точечную нагрузку на облегченный монолитный материал.

С этой проблемой вполне может справиться брус из дерева, который крепится по всей длине за блоки на торцах стены. Крепление мауэрлата к газобетону без армопояса облегчает монтаж системы стропил, ведь такие элементы сложно соединить поодиночке напрямую без переходника к стене. Для этого используются специальные крепежи — глухие и подвижные с разнообразием соединительного материала.

В большинстве случаев мауэрлат делается из дерева, что уменьшает вес конструкции и упрощает ее укладку.

Мауэрлат выполняется из того материала, что и система стропил — он может быть деревянным и металлическим. Обычно используется лиственные породы дерева, так как стальная конструкция будет слишком тяжелой, ее укладка будет сложной, а цена — высокой. Деталь из натурального материала обрабатывают антибактерицидными веществами, ими равномерно накрывают газобетонные стены, крепиться между собой с помощью замкового соединения, усиленного гвоздями.

Минимальное сечение бруса из дерева, который нужно закрепить к газобетону, должно составлять 100*100 мм. Для большей прочности конструкции возможно применение материала больших размеров.

Методы кладки газобетона без армопояса

Перед тем как крепить мауэрлат к стенам, необходимо выбрать средство для создания гидробарьера между газобетоном и распределителем нагрузок. Для этих целей подходит рубероид, полиэтиленовая пленка или другие современные дорогостоящие средства. Это мероприятия обязательное, в противном случае из-за разности материалов под влиянием перепада температур между стенами и мауэрлатом начнет собираться конденсат, который будет разрушать и бетонную основу и деревянный или металлический стабилизирующий элемент.

Кладка на анкеры и дюбели

Крепление мауэрлата к газобетону таким способом предусматривает создание особой версии армопояса. Для этого используются U-подобные блоки из железобетона, из которых укладывают верхний ряд стен. Таким образом формируется углубление в виде желоба, в который помещается металлические элементы металлокаркаса. Далее из проволоки изготавливаются анкеры, которые аккуратно и ровно монтируются перпендикулярно плоскости переходника из дерева или металла. Контролируется размещение крепежей при помощи бечевки.

Потом выполняется заливка армирующего пояса раствором бетона. Операцию следует выполнить за один заход. Выставлять можно анкеры в любом количестве, но оно должно быть не меньшим числу стропил. При этом элементы кровли не должны прикрывать крепежи, поэтому перед установкой конструкции метят место закрепления анкеров. После того как бетонный раствор созрел, а крепеж прочно зафиксирован, крепится мауэрлат. В балке заранее готовят отверстия под дюбели, для этого деревянную конструкцию укладывают на анкеры и стучат тяжелым предметом. В полученных таким образом вмятинах сверлят дыры. Монтаж выполняют гайками с шайбами.

Когда крыша строится для небольшого сооружения, масса кровельного материала незначительная, то можно использовать в качестве крепежа дюбеля. Эти элементы выполнены из стали и имеют вид болта с квадратным основанием, ширина которого 50 мм. При укладке газобетона в нем фиксируются крепежи с накрученными гайками. Далее выполняется работа по алгоритму для анкеров. Можно использовать вариант с созданием армирующего слоя и с бетонированием.

При монтажных работах не допускается сдвиг мауэрлата.

На проволоку

Когда выкладываются последние 2—3 уровня из газобетонных блоков, монтируется между материалом металлическая проволока. Она должна надежно закрепиться в стене, а ее длины должно хватать для фиксирования переходника между стенами и крышей. В мауэрлате делаются отверстия, через которые он монтируется к несущей конструкции. В этом варианте не используется армирующий пояс.

На химические анкеры

Технологичный способ монтажа мауэрлата. Для этих целей покупают специальное средство глубокого проникновения в капсульной расфасовке. Вещество прочно монтирует деревянный брус к бетонной основе. Реагент не разрушает и не деформирует внутреннюю структуру монолитного материала, что важно для крайних стенных элементов. Химические анкеры — клеящая смесь, которая состоит из синтетических составных. Раствор надежно закрепляет конструкцию для монтажа кровли сооружения.

Особенности крепления мауэрлата к газобетону

Деревянный брус прямоугольного сечения, который укладывают по верхнему срезу наружных стен строения, называется мауэрлатом. Благодаря этому элементу нагрузки от конструкции крыши равномерно передаются стенам и фундаменту дома. От того, насколько качественно выполнено крепление мауэрлата к газобетону, зависит правильная и долговечная эксплуатация строения.

Роль мауэрлата

Даже далекие от строительства люди, знают, что фундамент – важный элемент дома, от качества которого зависит надежность и долговечность конструкции. Мауэрлат не менее важен, и по способу действия его можно сравнить с фундаментом, но с оговоркой. На фундамент воздействуют все нагрузки, а на мауэрлат только конструкция крыши, которая включает стропильную систему, материал кровли, «пирог» утеплителя, внутреннюю обшивку скатов.

Воздействие сильного ливня, порывов ветра, снеговая нагрузка воздействуют на каркас сооружения. Установка мауэрлата при монтаже крыши упрощает процесс укладки кровли и позволяет защитить стены от дополнительной нагрузки. Особая опасность исходит от точечных распирающих нагрузок, которые исходят от стропил на стены из блоков. Нагрузка подобного рода должна равномерно распределяться по длине всей конструкции стены. Поэтому важно знать, как правильно положить мауэрлат из бруса на газобетонные блоки.

Справится с подобной задачей под силу мощному деревянному брусу прямоугольного сечения. Он плотно прилегает к верхнему торцу наружных стен. Благодаря тому, что брусья установлены по периметру строения и закреплены со стропильной системой, получается прочная, устойчивая конструкция. Это надежная основа для кровли из любого материала. Если правильно сделать крепление мауэрлата, то стропильной системе в процессе эксплуатации под воздействием внешних воздействий не будет грозить смещение.

Для изготовления мауэрлата подходят хвойные породы древесины. Если же основа крыши металлическая, то и обвязку стен выполняют с помощью стального уголка или швеллера.

Обвязка может использоваться как монолитный пояс. Если строится одноэтажный дом из газобетона, то брус можно крепить на внутренний край ограждающей конструкции непосредственно к газоблоку. Это позволит отказаться от монтажа армопояса. Мауэрлат в этом случае – связующий элемент наружных стен.

Размеры опорного бруса

Мауэрлатом при строительстве дома с газоблоковыми стенами служит брус из дерева сечением 10 х 10, 10 х 15, 15 х 15, 15 х 20 см, в зависимости от размера крыши и ее веса. Часто мастера руководствуются негласным правилом, которое гласит, что мауэрлат по толщине должен быть не меньше двойной толщины стропильной ноги.

Толщина стены определяет ширину бруса, который на нее опирается. При этом расположить брус необходимо таким образом, чтобы он не создавал единую плоскость с внутренней и наружной стороной стены, а был несколько меньше. Это позволит защитить дерево от негативных воздействий, выполнить утепление и гидроизоляцию конструкции.

Для закрепления мауэрлата на газобетонных стенах используют «замкнутую схему», когда крепеж образует раму, опоясывающую строение по периметру. Это позволяет обеспечить максимальную надежность конструкции. Если проектом предусмотрены фронтоны из газоблоков, то брус крепят по торцу стен.

Способы фиксации мауэрлата к стене из газобетона

Существует несколько вариантов, как крепить крышу к газоблоку. Опорный брус устанавливают по заранее выбранной схеме. Прикрепить брус можно не только механическим, но адгезионным способом. В углах постройки элемент фиксируют с помощью уголков, металлических пластин, кованых скоб.

Стальная проволока

Для фиксации мауэрлата используют проволочные хомуты из отожженной стальной проволоки сечением от 4 до 6 мм. Этот метод подходит для стен с армированным поясом или без. Если армопояс есть, то проволоку крепят к продольным арматурным стержням. Если армопояса нет, то хомуты располагают в кладке. Шаг расположения элементов по периметру строения составляет 500 – 700 мм. При этом проволока должна выступать над опорным брусом не меньше чем на 300 – 500 мм. Когда мауэрлат уложен, проволоку увязывают между собой, используя лом или монтировку для вращения концов петель. Затем их плотно прижимают к брусу.

На металлические стержни (шпильки)

Металлической шпилькой является стержень из стали диаметром от 10 до 16 мм с метрической резьбой. Закладные элементы при монтаже двухскатной крыши устанавливают при помощи сварки, когда происходит сварка каркаса. Также арматурные стержни соединяют с закладными деталями, используя вязальную проволоку.

Если монолитный пояс при установке мауэрлата отсутствует, то на нижнюю часть элемента приваривают пластину из металла размером 10 х 10 см и толщиной от 1,8 до 3 мм. Деталь помещается внутрь кладки на глубину от 40 до 60 мм. В результате верхушка стержня должна выступать над поверхностью бруса на высоту 30 – 50 мм.

Если шпильки устанавливают внутри готового монолитного основания или сплошной кладки из блоков газобетона, то для них изготавливают отверстия с шагом 120 – 150 см на глубину 200 – 300 мм.

На поверхности бруса намечают отверстия, опустив его на выступающие стержни и слегка надавив, чтобы они оставили отметки на древесине. Затем по разметке высверливают отверстия, и брус насаживают на металлические шпильки. Сверху элемент фиксируют с помощью шайб и гаек. Соединения затягивают после того как проверено расположение элемента. При монтаже мауэрлата таким способом учитывают, что число шпилек должно равняться количеству стропильных ног.

Адгезионный монтаж

Альтернатива механического способа крепления мауэрлата – адгезионный монтаж. В состав такого анкера входят композиты, металлический стержень, оснащенный резьбой, шайба, гайка.

В армированном поясе сначала необходимо высверлить отверстие конической или цилиндрической формы. После этого внутрь отверстий нагнетают раствор, с помощью специального устройства и укладывают брус. Затем сквозь него погружают металлические стержни.

Когда клеевой состав отвердеет, в среднем должно пройти 30 – 40 минут, брус можно плотно закрепить с помощью шайб и гаек.

Механическим анкером

При соединении бруса с основанием при помощи анкерных болтов обеспечивается надежное жесткое соединение. Исключается смещение элемента по горизонтали, поэтому распорные усилия стропил на стены передаются равномерно.

Этот метод крепления подходит при наличии монолитного пояса и при его отсутствии. В первом случае отверстия высверливают в армопоясе, во втором случае – в кладке. При этом размер отверстия должен быть несколько больше распорного элемента – так, чтобы в нео вошла резьбовая муфта. Такие же отверстия высверливают в брусе. Его укладывают сверху, чтобы отверстия совпадали и сквозь брус пропускают анкерные болты. Соединение затягивают с помощью гаечного ключа.

Выбор материала

Так как, мауэрлат является важным элементом, обеспечивающим долговечность и надежность конструкции крыши, необходимо внимательно выбирать материал его изготовления. Это должна быть хорошо просушенная древесина с влажностью не более 8%. На поверхности бруса исключены неровности, сучки, трещины, дефекты биологического происхождения, искривления. Лучше всего выбрать брус из отборной лиственной древесины или изделия из сосны. При этом не стоит экономить на качестве материала.

Сечение бруса зависит от количества этажей, габаритов строения, конфигурации крыши, материала кровли, климатических особенностей региона строительства.

Вес мауэрлата должен учитывать рекомендуемые нагрузки, чтобы не перегружать фундамент строения. По длине брус выбирают так, чтобы при его укладке по одной стене образовывалось минимальное количество стыков. При выборе высоты мауэрлата учитывают то, что стропила крепятся к нему методом врубки, при котором задействуется не менее половины высоты элемента.

Особенности монтажа мауэрлата без установки армопояса

Армирование выполняется не всегда, поэтому важно знать, как правильно закрепить мауэрлат к газобетону без устройства армопояса. Это возможно при соблюдении следующих условий:

  1. Не должно быть дополнительной нагрузки на верхнюю кромку стены от стропил.
  2. Крыша должна быть установлена так, чтобы на скаты минимально воздействовала ветровая нагрузка;
  3. Стропила и мауэрлат не должны создавать дополнительное давление на верхнюю кромку стены под действием снеговой нагрузки.
Читать еще:  Сухой промытый песок для боксерского мешка засыпного 7 кг

Важно заранее определиться со способом крепления мауэрлата, еще до того, как будут возведены стены. Это влияет на то, как будут выложены верхние три ряда кладки. Именно здесь укладывают арматуру, с помощью которой можно зафиксировать брус на гипсобетонной стене.

Варианты и нюансы крепления мауэрлата к газобетону

Для непосвященного в капитальное строительство пользователя вряд ли будет известным, что такое мауэрлат, какую роль он играет в построении конструкции и так далее. Поэтому вопрос о том, как осуществляется крепление мауэрлата к газобетону, вообще вызывает непонимание.

Простое крепление мауэрлата к газобетону

Однако применение подобной технологии — решение актуальное и весьма эффективное. С его помощью можно решить ряд существенных проблем, которые могут уменьшить долговечность и прочность конструкции.

  1. Подробнее о мауэрлате
    1. Подбор материала и расчеты
  2. Виды крепления мауэрлата
    1. Стальная проволока
    2. Анкеры
    3. Металлические шпильки
    4. Гидроизоляция при установке
    5. Рекомендации по монтажу мауэрлата
    6. Крепление мауэрлата к блокам из газобетона (видео)

1 Подробнее о мауэрлате

Мауэрлат представляет собой особую деревянную конструкцию, которая служит для удержания основной нагрузки от крыши, равномерного распределения ее по стенам. К этой конструкции и крепятся ноги стропил, в результате чего создается устойчивость крыши.

Рассматривая крепление к пеноблокам стен, то это та процедура, точность которой определяет прочность и долговечность всей крыши.

Схема, как осуществляется крепление мауэрлата к газобетону без армопояса

Мауэрлат может быть выполнен не только в виде деревянной конструкции, но и, скажем, стального швеллера или балки. Тогда и стропильная система должна быть металлической. Однако подобные решения встречаются довольно редко в строительстве, учитывая более высокий вес и стоимость решения, сложность монтажа.

Подытожим отмеченную информацию. Мауэрлат выполняет две основные функции:

  • распределение нагрузки стропильных ног по стенам здания;
  • фиксация стропильной системы к домовой коробке.

к меню ↑

1.1 Подбор материала и расчеты

Крепление мауэрлата к пеногазобетону, его надежность зависит от точности выполненных расчетов, а также техники монтажа. Минимально рекомендуемое сечение бревна или бруса – 10 на 10 см. Однако специалисты рекомендуют использовать увеличенные размеры.

Если используется бревно, следует одну его сторону стесать, дабы обеспечить плотное прилегание к верхней части стены из газобетона.

Брус лучше всего использовать из лиственных пород дерева. Его предварительно обрабатывают антисептическими средствами. Брусья должны равномерно покрывать верхнюю часть стен. Их крепление между собой осуществляется с помощью прямого замка, который может быть усилен гвоздями.

В результате образуется единая система с высокой жесткостью для использования в качестве опоры для стропил. Ширина бруса всегда меньше ширины газоблока, поэтому материал нужно смещать к внутреннему краю. При этом до внешнего края должно оставаться расстояние более 5 см. Иногда по внешнему краю укладываются кирпичи, упирающиеся в боковые части мауэрлата.

Крепление к пенобетону должно осуществляться через качественную гидроизоляцию.

2 Виды крепления мауэрлата

Можно выделить несколько вариантов, как может осуществляться крепеж для газобетона без использования армопояса.

Схемы крепления стропил к мауэрлату

Фиксация должна быть максимально надежной, без сдвигов конструкции, поэтому и используется несколько типов креплений:

  • стальная проволока;
  • анкеры;
  • шпильки.

Рассмотрим каждый вариант подробнее.

2.1 Стальная проволока

При укладке стен между изделиями просовывается проволока. Материал должен фиксировать ее середину. Такая процедура осуществляется за 2-3 ряда до верха конструкции. Длина должна быть достаточной для фиксации бруса к стене.

Для этого используется отверстие в мауэрлате. Число таких связок, как правило, отвечает количеству ног стропил.

2.2 Анкеры

Этот вариант фиксации подразумевает использование армопояса, который, все-таки, рекомендуют использовать специалисты. Анкерные болты обеспечивают надежное крепление, а армированный пояс улучшает прочностные характеристики коробки, повышает ее жесткость.

Не будем забывать, что наличие армопояса позволяет верхнюю часть стен из шлакоблока или газоблока выровнять по горизонтали. Подобное требование необходимо к исполнению, поскольку позволяет повысить надежность конструкции.

Схема крепления мауэрлата к бетону на анкеры

Следует отметить, если для изготовления стен используется газобетон, то крепление мауэрлата должно выполняться только с армопоясом.

Дело в том, что газобетон является очень мягким материалом, и чтобы крепление для пеноблоков фиксировался надежно, необходимо дополнительное условие, которым и является армопояс.

Его делают с использованием U-образных блоков, выкладываемых в качестве крайнего верхнего ряда стен. В результате образуется единый по длине желоб. Углы формируются из блоков со спиленной боковиной, чтобы не нарушить линию желоба.

Дальше добавляется арматура, в качестве чего используются прутья 6 и 12 мм. Дальше в желоб заливается бетонная смесь. Это нужно сделать за один раз.

Перед тем как залить бетон в желоб, необходимо позаботиться об установке анкеров с резьбой. Они фиксируются с использованием вязальной проволоки. Чтобы обеспечить ровность крепления используется леска или шнур.

Нужно стараться, чтобы анкеры находились в вертикальной плоскости по отношению к линии мауэрлата. Они должны располагаться ближе к верхней части бетона в желобе шлакоблока.

Нет четких указаний относительно количества используемых анкеров, однако есть минимально рекомендуемое число – не меньше, чем количество стропил.

Когда бетон отвердеет, анкерные болты будут надежно им зафиксированы. Это самый прочный вид крепления для пенобетона.

Крепление мауэрлата к газобетону на шпильках

Дальше сверху укладываются брусья, в которых должны быть отверстия под анкеры. Крепление осуществляется за счет закручивания гаек с шайбами.

Как определить нахождение этих отверстий? Для этого следует уложить брус поверх болтов, а затем нанести серию ударов, например, деревянным молотком – киянкой. По образованным в дереве вмятинам можно будет определить, в каких местах необходимо сверлить отверстия.

Нужно еще упомянуть о более экономичном варианте реализации указанного метода крепления. Если необходимо крепление мауэрлата к газобетону без армопояса, то в этом случае заливается не сплошной армопояс, а делаются бетонные подушки в нужных местах. Такой крепление для пеноблоков является также довольно надежным.

2.3 Металлические шпильки

При наличии небольшого дома, а также небольшого давления крыши для скрепления стен шлакоблока с брусом мауэрлата можно использовать облегченный способ – металлические шпильки, вмурованные в стену. Это — стальные крепежи в виде болтов с основанием в виде квадрата со сторонами более 5 см.

Если при реализации кладки шлакоблока в стену вмуровываются шпильки, их необходимо установить за один или два ряда до верхнего края. Длины шпильки должно быть достаточно для прохождения через брус.

Последующая фиксация схожа с креплением мауэрлата с шлакоблоком с использованием анкерных болтов.

2.4 Гидроизоляция при установке

Определившись со способом крепления, необходимо рассчитать крепежные элементы и их расположение. Если необходимо выполнить фиксацию мауэрлата к газоблоку без армопояса, тогда подойдет первый вариант – стальная проволока.

Также необходимо провести еще одну процедуру – гидроизоляцию. Она укладывается между брусом и стеной, особенно нужно ее установить в ванную.

Слой гидроизоляции из рубероида под мауэрлат

В качестве материала может быть использовать полиэтилен или рубероид, или более дорогостоящий материал. Изоляция очень важна, иначе в месте контакта будет происходить скопление влаги, которая приведет к разрушению структуры материала.

После реализации гидроизоляции можно выполнять установку мауэрлата.

2.5 Рекомендации по монтажу мауэрлата

Напоследок приведем несколько советов относительно крепления мауэрлата к шлакоблоку, керамзитоблокам или газобетону:

  • сначала выполняется подготовка места с выполнением гидроизоляции;
  • если нужно осуществить крепление без армопояса, тогда для фиксации должна использоваться стальная проволока;
  • крепление стропильных досок к мауэрлату должно быть шарнирным или жестким, в зависимости от вида стропил, конфигурации конструкции и других аспектов;
  • чаще всего используется жесткое крепление, а шарнирное позволяет компенсировать усадку дома;
  • проектирование и монтаж стропильной системы лучше доверить опытным специалистам, чтобы избежать дальнейших проблем и опасностей при эксплуатации дома.

к меню ↑

2.6 Крепление мауэрлата к блокам из газобетона (видео)

Правильное крепление мауэрлата к газобетону – возможные варианты, проверенные на практике

При обустройстве крыши с одним или более скатов, возникает необходимость установки стропильной системы. Однако укладывать стропила прямо на стены нельзя – для этих целей используют мауэрлат, который перераспределяет нагрузку. Если стены здания возведены из такого пористого материала как газобетон, уложить армирующий пояс под мауэрлат не всегда возможно. В настоящей статье мы расскажем о том, как закрепить мауэрлат к газобетону без армопояса с использованием различных методов, подробно опишем технологию и тонкости данного процесса.

Для чего нужен мауэрлат

Итак, мауэрлат является очень важным элементом конструкции, который принимает основной вес стропильной системы на себя и равномерно распределяет его по всей плоскости несущих стен. Как правило, его изготавливают из материала, аналогичного стропилам – чаще всего деревянного бруса. Тем не менее, для стальной стропильной системы потребуется мауэрлат из двутавра или швеллера.

Для изготовления мауэрлата используют такие материалы:

  • Брусья из дерева сечением 100х100 мм, 150х150 мм, а также 200х300 мм. В данном случае можно брать дерево лиственных пород, которое прошло антисептическую обработку. Брус укладывается по периметру здания. Стыкуются бревна замковым методом или с помощью гвоздей. Деревянные каркасы для крыш возводят чаще всего в частном строительстве.
  • Прокатные профили – двутавры в форме буквы Н или швеллеры в форме буквы П используются несколько реже. При этом высота стальных профилей может колебаться в пределах 7-12 см.

Какой бы материал вы ни выбрали, выполняется его крепление на поверхность стен. Способов крепления мауэрлата к газобетону может быть несколько. После фиксации данного элемента производится установка стропильных ног. Стоит отметить, что мауэрлат не только перераспределяет нагрузку, но и предотвращает смещение стропильной системы в горизонтальной плоскости.

Поскольку газобетон является достаточно хрупким материалом и плохо переносит повышенную нагрузку, многие мастера предпочитают залить по верхнему краю стен армирующий пояс. Вместе с тем, чтобы сократить расходы и трудовые затраты, существуют некоторые методы, как закрепить мауэрлат без армопояса. Также стоит знать, нужен ли мауэрлат если есть армопояс, какие есть преимущества и недостатки.

Обратите внимание, что от перекрытия до верхней грани мауэрлата должно быть, как минимум, 30-50 см, чтобы пространство под крышей могло хорошо вентилироваться, а также был обеспечен доступ к несущим конструкциям кровли для проведения профилактики и ремонта.

Методы крепления к газобетону

Стоит отметить, что выполнить укладку мауэрлата на газобетон гораздо сложнее, чем, скажем, на кирпичную стену. Обычно его укладывают с отступом от внешнего края стены на 5 см.

Для укладки и фиксации мауэрлата могут быть использованы такие элементы:

  • проволока из стали;
  • анкерные болты;
  • химические анкеры;
  • шпильки из стали.

Фиксацию мауэрлата на армирующем поясе или на кирпичной стене выполняют с помощью анкерных болтов.

После того, как брус будет установлен, к нему притягивают стропильную ногу и приматывают ее стальной скрученной проволокой сечением 3 мм. В 6 см ниже бруса нужно установить коротыш, на котором будет закреплен остаток проволоки. Как вариант, для надежной фиксации проволоку можно обернуть вокруг плит перекрытия.

Если речь идет о крыше сложной конструкции, то крепление мауэрлатного бруса к газобетону рекомендуют выполнять все-таки на пояс из армированного бетона. Он обеспечит не только большую надежность конструкции, но и позволит равномерно распределить нагрузку.

Между собой брусья из мауэрлата закрепляют с помощью косого прируба с дальнейшей фиксацией на гвоздях или болтах. Скобы или стальные пластины придают угловым соединениям дополнительную жесткость.

Фиксация мауэрлата с применением проволоки

Перед тем как закрепить мауэрлат к газобетону с помощью стальной проволоки, ее нужно предварительно зафиксировать в толще стены. Сделать это следует во время укладки последних рядов газовых блоков – проволоку располагают под ними.

Техника выполнения монтажа таким способом выглядит так:

  1. За пару рядов до окончания кладки между блоками помещают скрученную из нескольких более тонких проволоку, сечением в 6 мм.
  2. В толще кладки в данном случае будет размещен центральный отрезок проволоки, а концы будут свисать с обеих сторон от кладки. Длину концов делают такой, чтобы их хватило на свободную обкрутку вокруг бруса.
  3. Отрезков проволоки должно быть столько, чтобы хватило для обвязки всех стропильных ног.

Как закрепить шпильками

Целесообразным будет крепление мауэрлата к газобетону без армопояса на шпильках лишь в тех случаях, когда для перекрытия планируется использование легких кровельных материалов в домах небольшой площади. Следовательно, ожидаемая нагрузка на стены будет невелика.

К тому же, в данной ситуации собственно мауэрлатный брус будет служить армопоясом. Хотя существуют противоречивые мнения относительно данного типа установки мауэрлата на газобетон, все-таки практика показывает, что он вполне имеет право на жизнь. Такая методика обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.

Для работы понадобятся такие комплектующие:

  • металлические шпильки СРТ-12, которые еще называют «ласточкин хвост»;
  • брус из дерева сечением 20×30 см – хотя, толщина зависит от размеров возведенной стены здания.

Последовательность работ по укладке мауэрлата на газобетон без армопояса выглядит так:

  1. По всей протяженности несущей стены в ее верхней части высверливают выемки на расстоянии 100-150 см.
  2. В готовые отверстия помещают шпильки для мауэрлата, и закрепляют их безусадочным раствором или цементным молочком.
  3. На стену из блоков настилают гидроизоляцию из двойного слоя рубероида. В местах расположения шпилек в материале прокалывают дырки, чтобы он плотно охватил поверхность металла. Этот этап позволяет защитить древесину от гниения из-за влаги.
  4. Далее в мауэрлате высверливают углубления по диаметру шпилек с шагом, совпадающим с их расположением.
  5. Теперь мауэрлатный брус надевают на шпильки и фиксируют гайками с шайбами.
  6. После установки брусьев, стыкуемые торцевые части стягивают металлическими скобами.
  7. Далее выполняется монтаж непосредственно стропильных ног.

Несколько иначе будет выглядеть процесс крепления крыши к газобетону, если шпильки будут вмонтированы в армирующий пояс.

Последовательность действий такова:

  1. Перед заливкой цементной смеси в опалубку, под армопояс устанавливают шпильки с шагом до 1 м.
  2. Фиксируют их к каркасу вязальной проволокой или пластиковыми стяжками.
  3. Выравнивают расположение шпилек по всем осям.
  4. Опалубку с армированием и шпильками заливают цементным составом.
  5. После полного застывания армирующего пояса на выступающие шпильки надевают брус мауэрлата и затягивают его гайками.

Применение химических анкеров

Под химическим анкером подразумевается жидкая инжекционная масса, изготовленная на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауэрлата.

Преимуществом данного материала является отсутствие распирающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет распирания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.

Процесс крепления жидких дюбелей выглядит так:

  1. В газоблоке высверливают углубление для анкера. Размер углубления должен быть больше, чем под обычный анкерный болт.
  2. Из ямки удаляют пыль и мусор, например, пылесосом.
  3. В отверстие заливают клеевой состав.
  4. Далее в клей вставляют металлический стержень с резьбой – шпилька М 12-14 или кусок арматуры.
  5. Полная кристаллизация полимерного состава происходит за 1/3 часа, если температура среды выше 20 ℃.
  6. Как только клей застынет, шпилька будет надежно зафиксирована. Примечательно, что такой крепеж прочнее, чем механический.

Установка мауэрлата для крыши на стену из газобетона с помощью жидких дюбелей имеет ряд несомненных преимуществ:

  • Крепление не утрачивает прочности в течение более 50 лет.
  • Благодаря полимерной структуре клея такой способ фиксации широко используется на краях стен, где есть риск раскалывания газоблока.
  • Химический анкер отличается хорошей химической устойчивостью.
  • Даже сырая погода и влажная поверхность стыкуемых элементов не препятствует монтажу данных креплений.
  • Установку мауэрлата крыши на газобетонные блоки можно осуществлять без заливки армопояса, так как надежность крепления химического анкера намного выше, чем у механического.
  • Химический состав анкера идеально сочетается с пористой структурой газоблоков.
  • Для установки жидких дюбелей требуются отверстия меньшей глубины, чем в случае с механическими анкерами – там глубина составляет 2-3 ряда.

Тем не менее, на установленных данным методом анкерах нельзя проводить сварочные работы – перегрев металлического стержня приведет к нарушениям в полимерной структуре материала, от чего он утратит прочность.

Крепление на анкерах механического типа без армопояса

Наконец, последний способ, как крепить мауэрлат к газобетону, представляет собой использование традиционных механических анкерных болтов.

Анкер состоит из:

  • внутреннего стального стержня с нанесенной резьбой;
  • внешнего корпуса – распорной части механизма.

Принцип действия анкера состоит в постепенной деформации внешнего корпуса по мере затягивания гайки на болте. Таким способом болт прочно закрепляется в просверленном отверстии.

Читать еще:  Электрический бетонорез — виды, функциональность, особенности использования

Установка анкерных креплений происходит так:

  1. По последнему ряду блоков вдоль стен раскладывают брусья.
  2. По всей протяженности бруса с шагом в 1 м проделывают отверстия для монтажа болтов. Обратите внимание, чтобы анкеры обязательно попали на углы здания и места стыковки двух отрезков бруса.
  3. Специальным буром сквозь уложенный мауэрлат в газоблоке проделывают отверстие на глубину вхождения анкера. При этом глубина отверстия должна быть не меньше толщины 2-3 рядов кладки.
  4. В проделанное углубление вставляют анкерный болт. Желательно использовать продукцию длиной не менее 50 см и резьбой М 12-14.
  5. В конце на болт надевают шайбу и затягивают гайку как можно плотнее. В результате сжатия корпус анкера сжимается и распирает материал. Так что болт надежно закрепляется в толще стены.

Крепление мауэрлата к газобетону: технология работ без армопояса, с обустройством армирующего пояса

Мауэрлат — это деревянный брус прямоугольной формы, уложенный по всей протяженности верхнего среза наружных ограждающих конструкций дома. Он предназначен для крепления стропильной системы и равномерного распределения нагрузки от крыши на стены и фундамент здания. Надежное крепление мауэрлата к газобетону — залог благополучной эксплуатации и долговечности сооружения.

Функциональное назначение мауэрлата

Сильный ливень, порывы ветра, слой снега — все это создает дополнительные нагрузки на каркас здания.

Присутствие мауэрлата в конструкции крыши позволяет упростить монтажные работы по обустройству покрытия и оградить несущие элементы сооружения от дополнительных нагрузок.

Брусья, уложенные по всему периметру здания в связке со стропилами, обеспечивают устойчивую и прочную структуру, служащую основой для любого кровельного покрытия.

Мауэрлат изготавливают из древесины хвойных пород, кроме случаев, когда обрешетка крыши выполнена из металлических конструкций. Тогда для обвязки наружных стен применяются стальные профили (уголок, швеллер и др.).

Помимо своего основного назначения — крепления кровли и распределения нагрузки на остов здания, — обвязка может выполнять функции монолитного пояса. При строительстве одноэтажного дома допускается установка бруса по внутреннему краю стены прямо на газобетонные блоки, без устройства армопояса. В этой ситуации мауэрлат служит еще и главным связующим элементом для наружных ограждающих конструкций.

Подбор материала и расчет параметров

Мауэрлат изготавливают из деревянного прямоугольного профиля размером:

  • 80 х 180 мм;
  • 100 х 150 мм;
  • 100 х 100 мм;
  • 150 х 150 мм;
  • 200 х 200 мм.

На выбор сечения бруса влияют следующие факторы:

  • этажность и наружные размеры здания;
  • особенности конструкции (число скатов, наличие мансарды и др.);
  • материал кровельного покрытия;
  • климатические условия региона.

Толщина мауэрлата должна соответствовать рекомендуемым нагрузкам — превышение веса изделия повлияет на несущую способность фундамента.

Расчет массы используемого бруса производится следующим образом:

  1. Определяем площадь сечения — умножаем ширину на высоту.
  2. Полученное значение умножаем на периметр — получаем объем материала.
  3. Результат умножаем на удельную плотность древесины — таким способом вычисляем вес, или величину нагрузки, которую будет оказывать мауэрлат на наружные стены.

При выборе высоты профиля необходимо учитывать, что соединение стропил с мауэрлатом производится путем врубки, при этом используется 50% его действительного размера.

Разновидности крепления

Установка опорного бруса в конструкцию кровли выполняются с помощью анкерных болтов, стальных нагелей, проволочных хомутов. В углах здания конструкцию крепят уголками, металлическими пластинами или коваными скобами.

Стыковку профилей выполняют с косым или прямым срезом (замком). Второй способ более продуктивный — он обеспечивает хорошую устойчивость при вертикальных и боковых нагрузках. Бруски крепятся с помощью болтовых соединений или саморезами через перфорированный металлический профиль. Устройство стыковочных швов не допускается в местах опирания стропильных ног.

Мауэрлат размещают по центру стены и на 100-150 мм выше чердачного перекрытия. Под брус укладывают несколько слоев гидроизоляционного материала (рубероид, изол и др.). Каждая секция основания должна быть соединена с двумя соседними отрезками пластинами или коваными скобами.

Мауэрлат на газобетон без армопояса

Крепление мауэрлата к газоблоку без армопояса можно выполнять всеми доступными приспособлениями:

  • анкерами (химическим и стальным);
  • проволочными хомутами;
  • металлическими шпильками;
  • коваными скобами.

Монтаж бруса с помощью анкеров, механических или химических, возможен только при устройстве стен из полнотелых блоков.

Для крепления мауэрлата с помощью скоб в кладку чуть выше перекрытия необходимо вставлять деревянные пробки. Скобы одним концом вбиваются в бруски на стенах, вторым — заколачиваются в середину несущего профиля.

Крепление стальной проволокой

Крепление основания кровли с помощью проволочных хомутов может производиться на края стены как с армопоясом, так и без него. В первом случае заготовки цепляются за продольные стержни арматуры, во втором — заводятся в кладку. Для изготовления соединительных элементов применяется отожженная стальная проволока диаметром 4-6 мм.

Детали устанавливают по всему периметру здания с интервалом 50-70 см. Выступающие над брусом отрезки должны быть не менее 30-50 см. После укладки мауэрлата концы петель увязываются между собой и вращательными движениями при помощи монтировки или лома плотно прижимаются к профилю.

Крепление анкерными болтами

Анкерные болты обеспечивают прочное соединение конструкции с основанием. Они препятствуют горизонтальному смещению профиля, что способствует равномерной передаче усилий распора стропил на ограждающие конструкции.

Для крепления мауэрлата обозначенным способом в кладке или армопоясе сверлятся отверстия диаметром чуть больше, чем размеры распорного элемента. В них вставляются резьбовые муфты.

В теле бруса делаются выборки, соосные отверстиям в поясе. Сверху накладывают профиль и через него пропускают болты анкера. Гаечным ключом затягивают соединение. Таким образом происходит крепление мауэрлата к основанию несущих конструкций.

Химический анкер

Альтернативой механическому креплению может служить система адгезионного монтажа. Анкер состоит из композитного химического состава, металлического стержня с резьбой, шайбы и гайки.

Установка крепежа начинается с высверливания в теле армопояса конических или цилиндрических отверстий. Затем при помощи специального инструмента для емкостей с инъекционными смесями раствор выдавливают в подготовленные выборки.

Выполняют укладку мауэрлата. Через брус насквозь вставляют стальные шпильки.

После отвердения клеевого состава (30-40 минут) узел готов к эксплуатации: на стержни надевают шайбы, накручивают гайки и уплотняют мауэрлат по всему периметру здания.

В целях повышения прочности соединения в комплекте со стальными шпильками могут использоваться металлические или полимерные резьбовые муфты.

Обустройство армирующего пояса

Для газобетонных стен пояс усиления может быть выполнен двумя способами:

  1. Классический вариант с изготовлением и установкой щитов опалубки.
  2. С применением U-образных стандартных блоков.

Для устройства армопояса понадобится следующий набор материалов:

  • доска обрезная;
  • бруски 40 х 40 мм;
  • гвозди длиной 70-100 мм;
  • саморезы 3,5 х 70 мм;
  • U-образные блоки;
  • клей для газобетона;
  • стержневая арматура AIII, диаметр 10-12 мм;
  • гладкая арматура В-1, Вр-1, Ø 3-6 мм;
  • вязальная проволока — 0,5-2,2 мм;
  • бетон класса В15-В20.

  • ножовка;
  • молоток;
  • шуруповерт;
  • крючок для вязания арматуры;
  • гибочный станок;
  • вибратор для уплотнения бетона;
  • рулетка строительная.

По всему периметру несущих стен устанавливают опалубку, щиты которой крепятся на внешнюю и внутреннюю поверхность ограждающих конструкций и соединяются вместе с помощью брусков, стальных шпилек и отожженной проволоки.

В опалубку укладывают арматурный каркас, заливают внутрь бетонную смесь и уплотняют вибраторами. В такой последовательности выполняют устройство монолитного пояса.

Изготовление опалубки

Щиты опалубки изготавливают из досок толщиной 25 мм на деревянном каркасе из брусков 40 х 40 мм.

  1. Нарезка досок по заданным размерам.
  2. Разметка и распиловка бруса для каркаса и перемычек.
  3. Изготовление щитов.
  4. Подготовка стяжных хомутов, шпилек.
  5. Предварительная сборка коробов на ровной площадке.
  6. Подъем секций и установка на верхний срез кладки.
  7. Крепление щитов перемычками.
  8. Стыковка отдельных сегментов по всему периметру здания.

Если по проекту предусмотрена конструкция монолитного пояса из стандартных газобетонных изделий, то последний ряд кладки выполняется с применением блоков U-образной формы.

Армирование пояса

Арматурный каркас для монолитного пояса изготавливают из горячекатаных стальных стержней класса A-III диаметром 8-12 мм. Стыковку отрезков выполняют при помощи вязальной проволоки Ø 0,5-2,2 мм. Хомуты для сборки каркаса делают из проволоки В-I и Вр-I.

Сборку конструкций производят на специальных столах или на ровной площадке с применением упоров.

Производство металлического каркаса:

  1. При помощи гибочного станка из гладкой арматуры готовят хомуты для металлических продольных стержней. Концы деталей стягивают вязальной проволокой.
  2. Из отрезков длиной 0,8-1,2 м изготавливают поворотные соединительные элементы для стыковки стержней на углах здания.
  3. Затем берут 4 прута и продевают их в вертикально установленные хомуты. Распределяют их по углам каркаса и стягивают проволокой.
  4. Сборку конструкции начинают с центра сегмента, постепенно продвигаясь к концам секции.

Готовые элементы поднимают на стены и укладывают в опалубку. Арматурный каркас должен быть прикреплен к основанию таким образом, чтобы между деревянным щитом и стальным стержнем оставалось расстояние, равное 25-50 мм. Смещение от центральной оси наружной стены допускается не более чем на 10 мм.

После армирования укрепляют щиты опалубки, проверяют вертикальный и горизонтальный уровень конструкции и готовятся к приему бетонной смеси.

Крепеж металлическими шпильками

Металлическая шпилька — это стальной стержень с метрической резьбой, имеющий диаметр 10-16 мм.

Установку закладных деталей можно проводить двумя способами:

  • в процессе сборки каркаса путем сварки;
  • соединение с арматурными стержнями с помощью вязальной проволоки.

Если планируется укладка мауэрлата без монолитного пояса, то к нижней части детали приваривается металлическая пластина толщиной 1,8-3,0 мм и размером 100 х 100 мм. На глубину 40-60 мм приспособления вмуровываются в кладку. По окончании установки верхняя часть стержня должна возвышаться над поверхностью бруса на 3-5 см.

Монтаж шпилек в готовое монолитное основание или сплошную кладку из полнотелых газоблоков происходит следующим образом: через каждые 1,2-1,5 м сверлят отверстия глубиной не менее 20-30 см и устанавливают детали крепления.

На подготовленную конструкцию опускают мауэрлат и вдавливают, чтобы шпильками сделать метки для отверстий. Сверлят брус, и когда все выборки будут готовы, нанизывают профиль на стержни, накидывают шайбы и гайки. Проверяют уровень лежня и затягивают соединения.

Количество шпилек под мауэрлат должно соответствовать числу стропильных ног в конструкции кровли.

Важность гидроизоляции при монтаже

Древесина и газобетонные блоки хорошо впитывают влагу, поэтому при подготовке деревянных изделий необходимо провести их обработку гидрофобными составами с последующей сушкой в естественных условиях.

Перед укладкой мауэрлата нужно проложить по монолитному поясу 2 слоя рубероида или изола и только после этого производить монтаж элементов. От правильного выполнения гидроизоляционных работ зависит долговечность установленных конструкций, включая стропильную систему и покрытие кровли.

Как закрепить мауэрлат к газобетону без армопояса?

  • Что такое мауэрлат
  • Способы крепления мауэрлата
  • Как закрепить мауэрлат стальной проволокой

На сайтах производителей встречаются противоречивые заявления относительно необходимости устройства армопояса при возведении постройки из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку. Другие, напротив, предлагают подстраховаться. Однако все производители и строители уверены в том, что пористые материалы отрицательно реагируют на точечную нагрузку. Поэтому необходимо её равномерно распределять. Если по какой-либо причине устройство армопояса не представляется возможным, необходимо использовать мауэрлат. Это продлит срок службы строения.

Мауэрлат чаще всего изготавливают из того же материала, что и стропила, — металл (швеллер, двутавр) или древесина (брус)

Что такое мауэрлат

Это специальная конструкция, которая используется для равномерного распределения веса крыши по стенам. Как правило, она выполняется из деревянного бруса. Именно к мауэрлату крепят стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

Мауэрлат может быть металлическим, но только в том случае, если используются стальные стропила. Однако такие конструкции встречаются редко, так как себестоимость строения возрастает в разы. К тому же выполнить крепление стальных частей намного сложнее, чем деревянных.

Функции мауэрлата:

  • равномерное распределение веса крыши по стенам;
  • надежная фиксация стропильной системы;
  • защита и предотвращение точечной нагрузки на блоки из газобетона.

Минимальный размер бруса, используемого в качестве мауэрлата, должен быть 10*10 см. Однако для обеспечения лучшего качества сцепления желательно брать материал большего сечения. Допустимо использовать и бревно, но необходимо стесать ту сторону, которая будет прилегать к газобетону.

Стропильные ноги в точках опирания передают нагрузку мауэрлату, который, преобразуя и распределяя, передает ее на стены

Лучше всего выполняет эти функции брус из лиственных пород дерева. Чтобы он дольше прослужил, его необходимо обработать антисептиками и пропитками, предотвращающими гниение и поражение насекомыми. Брусья должны полностью и равномерно закрывать стены. Между собой их скрепляют гвоздями или прямым замком. Из-за того, что сечение деревянного материала меньше, чем ширина газоблока, мауэрлат кладут по внутренней стороне стен. Расстояние до внешнего края должно быть не менее 5 см. Также допустима укладка кирпичей с наружной стороны здания.

Между газобетонной стеной и деревянным мауэрлатом должен быть гидроизоляционный слой.

Способы крепления мауэрлата

Мауэрлат можно прикрепить непосредственно к газобетону или используя армопояс. Есть такие способы соединения деревянной балки со стеной:

  • с помощью стальной проволоки;
  • с использованием анкеров;
  • шпильками.

При использовании любого из перечисленных методов необходимо следить за тем, чтобы крепление было качественным, надежным. Также при монтаже следует избегать сдвигов конструкции.

В частном домостроении деревянный брус выступает основным материалом, используемым для работы над мауэрлатом

Как закрепить мауэрлат стальной проволокой

Стальная проволока способна достаточно надежно зафиксировать мауэрлат. Её вплетают в кладку за несколько рядов до верха стены. Достаточно 2—4 блоков в высоту. Обязательно должна фиксироваться середина проволоки, а её длины — хватить не только до верха стены, но и для того, чтобы притянуть и зафиксировать мауэрлат. Количество связок не ограничено. Но обычно их столько же, сколько стропильных ног.

Анкерное крепление

В этом случае желательно использовать армопояс. Анкеры позволяют достаточно надежно зафиксировать стропила, но создают точечную нагрузку, которая крайне нежелательна для блоков из газобетона. Под ее воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции. Также за счет заливки бетоном можно выровнять верх стен по горизонтали. Это впоследствии облегчит установку стропил.

Анкеры устанавливают еще на этапе заливки. Их фиксируют в желобе, который будет заполнен бетонной смесью с применением проволоки. Необходимо следить за тем, чтобы анкера стояли ровно. Для этого можно дополнительно натянуть шнуры. Анкерам следует стоять строго вертикально. Количество единиц крепления не регламентируется, однако их количество должно быть не меньшим, чем число стропил. Когда бетон затвердеет, они будут буквально замурованы в нем.

Крепеж повышает несущие характеристики и усиливает прочность узлов, исключает смещение стропил под действием высоких нагрузок

На готовый армопояс с болтами укладываются брусья. По деревянному материалу стучат молоточком или киянкой. На брусе образуются вмятины от анкеров. В этих местах необходимо просверлить отверстия. Нужно следить за тем, чтобы они были ровными и не отклонялись от вертикали. Затем брус укладывают на бетон так, чтобы анкеры попали в просверленные отверстия, и закрепляют гайками с шайбами.

Заменить полноценный армопояс могут небольшие бетонные подушки. Их устанавливают в местах крепления мауэрлата к стене. Они также более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.

Внимание! Между железобетонной лентой и деревянным брусом желательно проложить слой гидроизоляции. Можно воспользоваться как специальными мастиками, так и простым рубероидом.

С помощью металлических шпилек

Крепление мауэрлата на металлические шпильки можно реализовать 2 способами: замуровав их стену или залив бетоном в армопоясе. Чтобы не ошибиться с заглублением крепежа, можно использовать следующее правило: его вставляют в каркас на глубину 2 мауэрлатов. Если используется брус 10*10 см, шпилька должна на 20 см уходить в стену или армопояс.

Крепежи монтируются в стену за 1—2 ряда до окончания стен. Нужно учитывать, что длины шпильки должно хватить не только на блоки, но и на мауэрлат. Также должен остаться небольшой запас для затягивания гаек с шайбами.

В последнем случае вся процедура схожа с установкой анкеров, только вместо болтов — шпильки.

В некоторых случаях при возведении построек из газобетона можно не использовать армопояс, но тогда необходимо обустройство мауэрлата. В противном случае блоки не выдержат точечную нагрузку и быстро разрушатся.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
×
×
