Модуль упругости бетона: что это такое и как определить?

Модуль упругости и коэффициент Пуассона бетона (понятие и значение)

Модуль упругости бетона — это коэффициент пропорциональности между нормальным напряжением и соответствующей ему относительной продольной упругомгновенной деформацией при σ1=0,3Rпр при осевом сжатии образцов. (ГОСТ 24452-80 Бетоны, Rпр — призменная прочность бетона)

Значение начального модуля упругости тяжелого бетона при сжатии и растяжении приведено в СП 63.13330.2018 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003. Данный СП действующий и обязательных к применению (см. пост.985)

Согласно таблицы 6.11 п.6.1.15 СП 63.13330.2018 для тяжелого бетона:

БетонЗначение модуля упругости бетона при сжатии, Eb, МПа
B1019000 МПа
В12,521500 МПа
В1524000 МПа
В2027500 МПа
В2530000 МПа
В3032500 МПа
В3534500 МПа

При продолжительном действии нагрузки модуль упругости бетона определяется по формуле:

-коэффициент ползучести бетона, принимаемый по таблице 6.12 п.6.1.16

Согласно таблицы 6.12 п.6.1.16 СП 63.13330.2018 для тяжелого бетона B10-B35:

Относительная влажность воздуха окружающей среды, %В10В15В20В25В30В35
Выше 752,82,42,01,81,61,5
40-753,93,42,82,52,32,1
Ниже 405,64,84,03,63,23,0

Примечание: Относительную влажность воздуха окружающей среды принимают по СП 131.13330 как среднюю месячную относительную влажность наиболее теплого месяца для района строительства.

Согласно п.6.1.17 СП 63.13330.2018 коэффициент поперечной деформации бетона (коэффициент Пуассона) допускается принимать 0,2.

Определения модуля упругости бетона

Модуль упругости — определение знакомо по большей части профессионалам. Малоопытному специалисту либо обычному потребителю это понятие незнакомо. Однако прочность и долговечность возведенного строения во многом зависит именно от этого показателя. Бетон само по себе довольно крепкое изделие. Но все-таки под воздействием некоторых внешних раздражителей он подвержен разрушению. Как раз по этой причине существует пара коэффициентов его крепости – на сжатие и на растяжение. Однако чаще всего обращают внимание именно на первое значение. Соответственно, и другие искомые параметры обязаны быть готовы к таким различным влияниям.

Что такое модуль упругости?

При воздействии повышение разрушения объясняется тем, что бетон известен такой характеристикой, как ползучесть. Сперва во время определенного воздействия внутри него начинается упругое разрушение. Данный эффект означает временное изменение состояния тела, при котором после окончания воздействия все возвращается к исходному состоянию. Если воздействие продолжается, то в конструкции начинаются необратимые разрушения.

Именно поэтому первый вариант воздействия называют упругим разрушением, а второй вариант – пластичным. Данное явление происходит по причине ползучести бетона. Если же воздействие не будет прекращено, то это приведет к значительной деформации строения. Модуль упругости бетона иногда еще могут называть, как коэффициент разрушения. Его выясняют при помощи различных технологий.

Что влияет на модуль упругости?

  • Прямое воздействие оказывают свойства компонентов в бетоне. Мало того, данная подвластность полностью прямолинейная. У бетонов с небольшим весом этот показатель меньше, а вот у более тяжелых крупнозернистых видов он больше.
  • Классификация бетона. Для выяснения зависимости искомого коэффициента составлена специальная таблица. Обычный потребитель в работе применяет небольшой перечень данных изделий, в связи с этой причиной нет необходимости приводить ее целиком. По известным показателям прочности и модуля понятно, что они пропорционально зависят друг от друга. Причем, данная зависимость не меняется при температурном воздействии ниже 230С. То есть в основном показатели не меняются вообще. Данный нюанс дает возможность контролировать такую характеристику продукта, как упругость, к тому же это выполнимо в одних и тех же классах материала. Это свойство учитывают для того, чтобы знать какой из продуктов может быть установлен. При возведении загородных частных домов применяют довольно маленький перечень бетонных растворов, согласно их классности. Чаще всего этот выбор происходит в диапазоне от В7 до В30, а также М100, М150, М200, М250, М300, М350, М400. Однако данного ассортимента полностью хватает для возведения малоэтажных зданий. Это возможно, даже если в строительстве применяются плитные цоколи, а также формируются арки для декорирования.
  • Возраст бетона. Известна зависимость между повышением искомого коэффициента и периода эксплуатации. По этой причине во время определения показателя в нужный отрезок времени, применяют специальные таблицы. В ней указаны первичные данные, которые необходимо умножить на поправочные модули.
  • Метод переработки компонентов. Большую роль играет то, в каких условиях происходило застывание бетона. Ведь он мог отвердеть естественным образом, во время термического воздействия либо с применением автоклава.
  • Длительность влияния давления. Чтобы выяснить этот показатель, начальный показатель множат на требуемый модуль. Для каждого из типов бетона данный модуль имеет свое значение. Для легких, тяжелых и мелкозернистых – 0,85, для поризованных – 0,7.

Прежде чем изучить другие нюансы, оказывающие воздействие на анализируемую характеристику, необходимо подробнее рассмотреть такое определение, как ползучесть бетона. Данный показатель оказывает большое влияние на стадию разрушения изделия. Ведь при недолгой малой нагрузке материал деформируется, но после прекращения воздействия он возвращается в изначальное состояние.

Данный момент можно детально не разбирать, так как весьма сложно определить вид деформации. Внешне пластичная и упругая деформация никак не отличается. Однако стоит указать, что пластичное разрушение объясняется свойством ползучести бетона. В частности, именно этот параметр берется в расчет при долгом воздействии на материал. Модуль ползучести также имеет свое буквенное обозначение:

  • Влагосодержание в окружающем воздухе. Данное обстоятельство связано с модулем ползучести. Если необходимо точное значение, то она также узнается из соответствующих таблиц. В таком случае во внимание также берутся температура и уровень радиационного фона.
  • Наличие металлического каркаса для армирования. Благодаря своему составу, металл не так сильно подвержен разрушениям вследствие воздействия, в отличие от простого бетона.

Необходимо отметить, что каким бы ни был показатель упругости, металл всегда превосходит бетон по прочности. Благодаря такому свойству, использование каркаса для армирования в любом случае повысит собственный показатель упругости у бетонного изделия.

Таблица зависимости модуля упругости от различных факторов

Довольно полезно будет изучить специальную таблицу, ведь именно благодаря ей появилась возможность выяснить модуль упругости бетона и не только. В данной таблице имеются следующие компоненты:

  • карбид кремния — модуль упругости 35,5; температура плавления 2800С;
  • периклаз – модуль упругости 24,6; температура плавления 2800С;
  • корунд – модуль упругости 37,2; температура плавления 2050С;
  • железо – модуль упругости 21,1; температура плавления 1539С;
  • медь – модуль упругости 11,2; температура плавления 1083С;
  • алюминий — модуль упругости 7,0; температура плавления 660С;
  • свинец — модуль упругости 1,5; температура плавления 327С;
  • полистирол — модуль упругости 0,3; температура плавления 300С;
  • каучук — модуль упругости 0,007; температура плавления 300С.

В данном перечне приведены температуры плавления разных компонентов, подобный норматив обладает прямой зависимостью от искомого модуля. В связи с чем становится ясно, что владение информацией о влиянии различных факторов на показатели бетона — это важно.

Способы определения модуля упругости

Норматив упругости конструкции выясняется в ходе экспериментальных исследований на пробах по бетону Данное значение принято обозначать буквой «Е». Однако у него имеется и другое обозначение – «модуль Юнга». Профессионалы разделяют показатель упругости на подвиды: начальный и приведенный.

Необходимо заметить, что обычному малоопытному потребителю непростые формулы и примеры вычетов, которые делаются по данному показателю, никоим образом не пригодятся в жизни. В подобных тонкостях и нюансах может разобраться лишь человек опытный либо владеющий специальным образованием.

Показатель упругости возможно выяснить во время проведения отдельных проб на способность противостоять сжатию либо растяжению. Стоит заметить, что материал, не содержащий внутри армировочный каркас к такому явлению как растяжение, не подвластен. По результатам проведенных экспериментов, происходит построение графика, в котором указана зависимость между прикладываемым воздействием и разрушением изделия.

Начальный показатель, характеризующийся упругостью бетона, выясняется не так легко, как хотелось бы. Но его примерное значение можно выяснить косвенным методом. Довольно часто секущая полоса к кривой, обозначающая зависимость воздействия от разрушения, расположена параллельно относительно касательной линии. Также правильным будет определение того, что показатель упругости материала повышается прямо пропорционально значению его крепости. Но все-таки это является точным лишь для главной части графика. Также значение сильно подвластно условиям и месту эксперимента.

Заключение

Данная тема является весьма сложной и непростой. Однако при должном изучении никаких трудностей возникнуть не должно. Стоит заметить, что условия резки железобетонных изделий при помощи алмазных кругов во многом подвластны показателям упругости материала. То же самое можно сказать и об алмазном бурении изделий.

При разных показателях упругости увеличивается либо уменьшается сопротивляемость изделия. Хотя бы для облегчения такой работы стоит знать показатели упругости бетона.

Что такое модуль упругости бетона?

Невозможно представить строительство зданий и сооружение железобетонных конструкций без использования бетона. Различные марки композита отличаются эксплуатационными характеристиками. Он способен воспринимать повышенные нагрузки, однако внешние факторы вызывают его разрушение. Один из важнейших параметров, определяющих устойчивость возведенных зданий и продолжительность их эксплуатации – это модуль упругости бетона. На его величину влияет ряд факторов. Рассмотрим детально параметр, характеризующий способность бетона воспринимать сжатие и растяжение.

Невозможно представить строительство зданий и сооружение железобетонных конструкций без использования бетона

Модуль упругости бетонных конструкций – важный параметр

Модуль упругости бетона, характеризующий способность массива сохранять целостность под воздействием деформации, используют проектировщики при выполнении прочностных расчетов строительных конструкций. Главная отличительная черта бетонных изделий и конструкций – твердость. Вместе с тем, воздействие нагрузки, величина которой превышает допустимые значения, вызывает сжатие и растяжение композита. Затвердевший монолит в процессе деформации изменяется. Причина – ползучесть материала.

В зависимости от значения коэффициента ползучести и величины приложенной нагрузки, структура монолита изменяется постепенно:

  • на первом этапе приложения нагрузки происходит кратковременное изменение структуры бетона. Он сохраняет целостность и восстанавливает первоначальное состояние. Растягивающие и сжимающие усилия, а также изгибающие моменты вызывают упругую деформацию без необратимых разрушений;
  • на следующей стадии при резком возрастании нагрузки возникают разрушения необратимого характера. В результате пластичной деформации возникают глубокие трещины, являющиеся, в дальнейшем, причиной постепенного разрушения зданий и различных бетонных конструкций.
Читать еще:  ГОСТ 27006-86. Бетоны. Правила подбора состава

Коэффициент упругости – главная характеристика, определяющая прочностные свойства бетона. Показатель представляет интерес для профессиональных проектантов, занимающихся расчетом нагрузочной способности бетонных конструкций. Индивидуальным застройщикам следует ориентироваться на класс материала, с возрастанием которого увеличивается значение модуля упругости бетона.

Коэффициент упругости – главная характеристика, определяющая прочностные свойства бетона

Какие факторы определяют модуль упругости бетона В25 и бетонов других классов

На величину модуля упругости влияют следующие факторы:

  • характеристики наполнителя. Величина показателя прямо пропорциональна удельному весу бетона. При небольшой плотности значение модуля упругости меньше, чем у тяжелых мелкозернистых стройматериалов, содержащих плотный гравийный или щебеночной наполнитель;
  • классификация бетона. Каждый класс бетона по прочности имеет свое значение модуля упругости. С возрастанием класса бетона одновременно увеличивается значение модуля упругости. Начальное значение модуля упругости бетона класса В10 составляет 19, а для бетона В30 равно 32,5;
  • возраст монолита. Величина параметра, характеризующего упругость материала и продолжительность эксплуатации, связаны прямым соотношением. Оно не имеет предела пропорциональности – с увеличением возраста бетона возрастает крепость бетонной структуры. Используя существующие таблицы, специалисты определяют искомую величину с учетом поправочных коэффициентов;
  • технологические особенности изготовления бетона. Технологией производства бетона предусмотрена обработка при атмосферном давлении и возможность застывания стройматериала в естественных условиях, а также в автоклавах под воздействием повышенного давления и высокой температуры. Условия, при которых твердел бетон, влияют на показатель;
  • продолжительность нахождения бетона под нагрузкой. Расчет модуля упругого сопротивления производится путем умножения табличного значения на корректирующий коэффициент. Для ячеистых бетонов с пористой структурой величина составляет 0,7; для плотного бетона – 0,85;

Модуль упругости бетона разных классов

  • концентрация влаги в воздушной среде. В зависимости от влажности воздуха изменяется концентрация влаги в бетоне, что влияет на его способность воспринимать предельные нагрузки. Температура окружающей среды также влияет на значение модуля упругости;
  • наличие пространственной решетки, изготовленной из арматурных прутков. Армирование повышает способность бетонного массива сопротивляться разрушающим деформациям и воспринимать действующие нагрузки. Расчетное сопротивление для арматуры указано в нормативных документах.

Модуль зависит от комплекса факторов. Их следует учитывать при выполнении прочностных расчетов. Независимо от упругости массива, помните, что наличие арматурной решетки значительно повышает сопротивляемость бетона действующим нагрузкам.

Для усиления используйте арматуру повышенного класса. Не забывайте, что значение нормативного сопротивления для арматуры класса A6 выше, чем величина сопротивления для арматуры класса А1.

Модуль упругости бетона – таблица

Коэффициент, характеризующий упругость материала, остается неизменным до определенного температурного порога. Проследить зависимость изменения модуля упругости от марки материала и температурных условий поможет таблица. Например, для материалов, у которых температура плавления 300 °С, после дальнейшего нагрева снижается способность противодействовать упругой деформации. И хотя бетон не плавится, под воздействием повышенной температуры, вызванной пожаром, нарушается структура бетонного массива и он теряет свои свойства.

Модуль упругости бетона – таблица

Разработанная согласно Своду правил 52 101 2003 таблица поможет определить величину начального модуля упругости для различных классов бетона:

  • величина показателя упругости для материала класса В3,5 составляет 9,5;
  • стройматериал класса В7,5 отличается увеличенным значением модуля, равным 16;
  • строительный материал класса В20 при естественном твердении имеет значение модуля 27;
  • бетон, классифицируемый как В35, имеет увеличенную до 34,5 величину модуля упругости;
  • максимальное значение параметра 40 соответствует прочному бетону класса В60.

Зная класс материала, а также имея информацию о плотности стройматериала и технологии изготовления, несложно определить величину параметра по специальной таблице.

Как определяется модуль упругости бетона В20

Значение модуля для всех классов материала определяется согласно сп 52 101 2003. Таблица нормативного документа содержит значения всех необходимых коэффициентов для выполнения расчетов. Алгоритм определения показателя предусматривает выполнение экспериментальных исследований на стандартных образцах.

Диаграмма модуля упругости бетона в20

В специальной литературе параметр обозначается заглавной буквой Е и известен среди профессиональных проектировщиков как модуль Юнга.

Он имеет различную величину в зависимости от действующей нагрузки и структуры бетона:

  • значение начального модуля упругости соответствует исходному состоянию бетона, воспринимающего пластическую деформацию без растрескивания массива;
  • приведенная величина модуля упругости характеризует стадию нагружения, после которой бетон теряет целостность в результате необратимых разрушений.

Осуществляя специальные расчеты и зная значение модуля упругости, специалисты определяют запас прочности сооружений арочного типа, автомобильных и железнодорожных мостов, а также перекрытий зданий.

Уже после возведения конструкции или сооружения фактически провести достоверные комплексные испытания бетона на прочность, морозостойкость, влажность и влагопроницаемость можно только в лаборатории. В рамках неразрушающих испытаний есть возможность грубо определить класс бетона ультразвуковыми методами диагностики.

И если после такой экспертной проверки образца возникают сомнения в однозначной классификации, то для оценки прочностных характеристик бетона берется проба – керн непосредственно на объекте строительства.

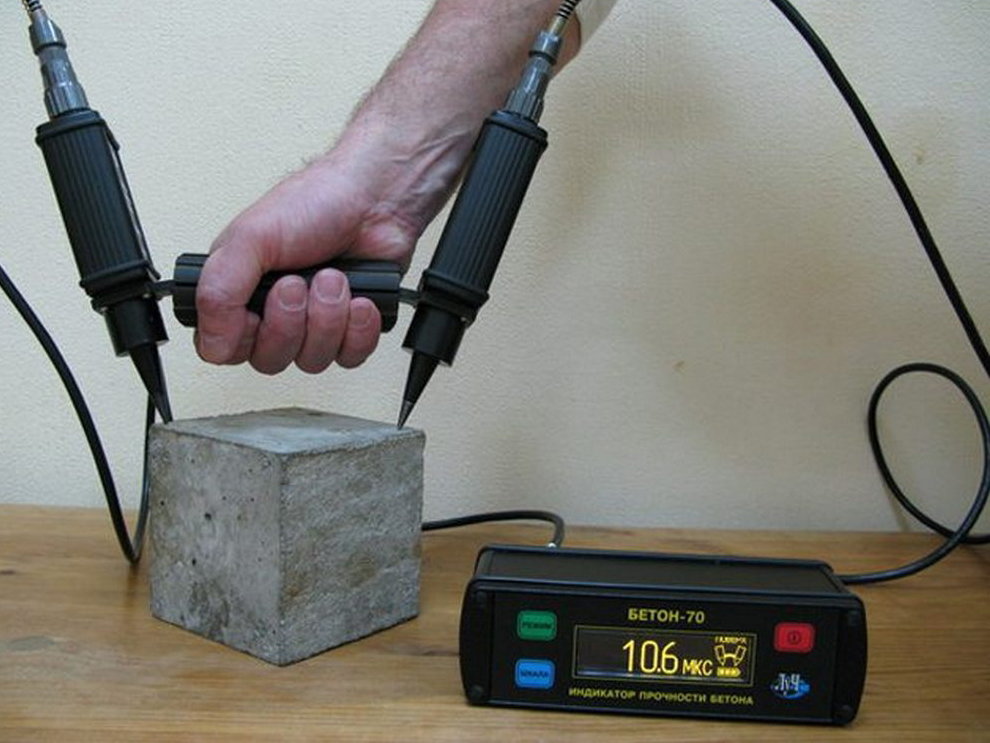

Для практического определения коэффициента упругости материала и фактического документального подтверждения проводится независимая экспертиза бетона.

Очень часто недобросовестные подрядчики экономят финансовые средства на материалах и не закупают / не применяют на объекте бетон, установленного проектом класса. Как следствие, меньший модуль упроугости приводит к преждевременному разрушению сооружения.

Рекомендации

Профессиональные строители рекомендуют для повышения величины модуля упругости применять различные технологии изготовления. Рассмотрим, как изменяет свойства бетон б15, изготовленный различными методами:

  • в результате автоклавной обработки бетон приобретает упругие свойства, характеризуемые модулем, равным 17;
  • применение тепловой обработки, выполненной при атмосферном давлении, позволяет увеличить величину модуля упругости до значения 20,5;
  • максимальную величину модуля имеет бетон 200 М (B15) при естественных условиях твердения.

Различные технологии изготовления бетона

Аналогичная тенденция прослеживается для других классов бетона, включая популярный b25 бетон.

С рассматриваемой точки зрения прослеживаются следующие тенденции:

  • для повышения величины модуля упругости бетона целесообразно использовать технологию естественного твердения;
  • применение гидротермической обработки снижает способность материала сопротивляться сжимающим и растягивающим нагрузкам;
  • при возрастании класса используемого бетона увеличивается его сопротивление упругим деформациям.

Используя табличные значения, несложно определить модуль сопротивления, и выбрать класс бетона для выполнения конкретных задач.

Заключение

Понимание физической сущности параметра упругости бетонного материала позволит правильно выбрать класс бетона для обеспечения необходимой прочности и долговечности строительных конструкций. Желая подробно ознакомиться с методикой расчета бетонных конструкций, изучите внимательно Свод правил 52 101 2003, положения которого распространяются на строительные конструкции из бетона и железобетона.

Модуль упругости бетона (начальный, деформации): В15, В20, В25, В30

Бетонные строительные конструкции постоянно испытывают большие нагрузки. Это необходимо учитывать еще на этапе их планирования. Поэтому технологами была разработана система придания бетону способности упруго деформироваться под воздействием таких факторов, как давление и сила. Величина, характеризующая данный показатель, получила название модуль упругости бетона.

Рассчитывая строительную конструкцию, специалисты с помощью формулы вычисляют соотношение напряжения и модуль деформации бетона B25 или материала другого класса. Для удобства данные, полученные лабораторным путем, занесены в таблицы, которые соответствуют СНиП. Ими всегда можно воспользоваться при проектировании любой конструкции.

Определение упругости и единицы измерения

Значение модуля любого вида бетона определяется согласно действующему СП 52-101-2003. Это нормативный документ, таблицы которого содержат все необходимые коэффициенты для определения упругости материала на м2.

Выполняя специальные расчеты с учетом того, какова деформация используемого материала, специалисты могут точно определить величину запаса прочности сооружения арочного типа, любого перекрытия здания, автомобильного или железнодорожного моста.

В литературе для профессионалов параметр упругости принято обозначать буквой Е. На его величину влияет действующая нагрузка и структура бетона. За единицу измерения взят паскаль, поскольку напряжение, вызванное в опытном образце действующей на него силой, измеряется в паскалях.

На модуль упругости В20 и других видов влияет технология производства, в частности способ твердения: естественный, автоклавный или тепловой обработки. Важную роль играют эксплуатационные характеристики материала.

Поэтому такой показатель, как упругость не одинаковый у одного класса. Например, если рассматривать ячеистые или тяжелые материалы, имеющие одно и то же значение прочности на м2, то величины их модулей будут разные.

Для того чтобы повысить модуль упругости бетона В15, специалисты рекомендуют использовать различные методы его изготовления. Так, при автоклавной обработке появляются более высокие упругие свойства, достигающие цифры 17. Применяя тепловую обработку с использованием атмосферного давления, можно увеличить значение до 20,5. Наибольшая величина модуля достигается при естественном твердении.

Подобным образом можно поднять модуль упругости В25 — самого популярного у строителей. При этом важно помнить, что при увеличении показателя класса материала растет и показатель его сопротивляемости упругим деформациям.

От чего зависит упругость бетона

Главной характеристикой, определяющей прочность бетона, является коэффициент его упругости. Он важен для профессиональных проектировщиков, которые проводят расчеты нагрузочных способностей бетонных конструкций.

В число факторов, воздействующих на величину модуля, входят такие:

  • наполнитель (его плотность непосредственно отражается на удельном весе бетона; если это гравий или щебень, показатель выше);
  • класс (так, у В10 величина упругости равна 19, а у В30 она составляет 32,5);
  • возраст монолита (с увеличением этого показателя возрастает и прочность бетонной структуры).

Фактором воздействия является время, в течение которого материал испытывает нагрузку, и влажность воздуха. Влагосодержание окружающей среды оказывает воздействие на такой показатель, как ползучесть бетона. В этом случае во внимание принимается температура окружающей среды и показатель интенсивности радиоактивного излучения.

Такая характеристика, как деформация, во многом зависит от наличия металлического каркаса, используемого при армировании строительной конструкции. Металл отличается гораздо меньшей степенью разрушения. Поэтому для сооружений, которые будут регулярно испытывать большие нагрузки, пространственная металлическая решетка необходима.

Существует специальная таблица, разработанная согласно СП. По ней определяется начальный модуль упругости бетона.

Расчет модуля упругости в лабораторных условиях

Алгоритм определения деформации предусматривает экспериментальные исследования в лабораторных условиях с использованием стандартных образцов.

Стандартный образец исследуется с целью установить начальный и приведенный показатель. Проведя пробы, выясняют степень способности материала выдерживать сжатие или растяжение. Если материал не имеет армировочного каркаса, то он не способен к растяжению. С учетом результатов экспериментов строится график, отражающий показатели зависимости прикладываемого воздействия и разрушения опытного образца.

Читать еще:  Вывоз бетонных плит с дачного участка

При расчетах учитывается равнозначность показателей упругости материала на растяжение и сжатие.

В ходе лабораторных исследований образец подвергается непрерывной возрастающей нагрузке до полного его разрушения. В диаграмму вносят данные, отражающие воздействие нагрузок на степень деформации опытного образца. На завершающем этапе рассчитывается средний показатель всех исследуемых образцов.

Методика расчета бетонных конструкций содержится в Своде правил 52-101-2003, распространяющихся на все строительные бетонные и железобетонные конструкции.

Модуль упругости бетона: что это такое и как определить

Содержание статьи

  • Модуль упругости бетона: что это такое и как определить
  • Как определить класс бетона
  • Как определить прочность бетона

Как происходит деформация бетона

Чтобы определить упругость бетона, обычно проводят ряд испытаний на сжатие и растяжение. Впрочем, в строительстве наиболее значимым является тот факт, что не содержащий арматуры бетон на растяжение не способен. Одним из свойств бетона является ползучесть, именно из-за нее увеличивается деформация при силовом воздействии. Первая стадия деформации – упругая деформация. Это означает, что после исчезновения давления материал, подвергшийся нагрузке, вновь примет изначальную форму. Если увеличивать силовое воздействие, деформация становится необратимой. Дальнейшее возрастание нагрузки ведет к разрушению объекта. Определить, в какой момент упругая деформация становится необратимой, сложно, так как изменение формы бетона зависит от скорости увеличения нагрузки. Это значение и есть начальный модуль упругости бетона.

Как рассчитывается модуль упругости

Начальный модуль упругости рассчитать сложно, однако можно установить его примерное значение. В ходе проведения испытаний образца бетона на прочность составляется график зависимости деформации от силы воздействия. Обычно на таких графиках секущая кривой графика зависимости деформации от напряжения параллельна касательной, проходящей через начало координат. Косвенным путем по такому графику можно определить модуль упругости бетона.

Как правило, модуль упругости прямо пропорционален корню из его прочности. Правда, это утверждение верно не для всего графика, а лишь для его основной части. Многое зависит еще и от условий, в которых проводились испытания, и от окружающей среды. Например, водонасыщенный бетон более упругий, чем сухой, хотя прочность у них практически одинакова. Большое влияние оказывает на показатель упругости качество крупного наполнителя. Зависимость прямая – легкие образцы бетона имеют более низкий модуль упругости, чем тяжелые.

Данный показатель зависит и от возраста материала. Чем старше бетон, тем более высок у него модуль упругости.
В практическом применении модуль упругости бетона важен при строительстве. При выпуске все материалы маркируются, поэтому примерный начальный модуль можно определить на основе маркировки. Для этого составлена специальная таблица, по которой высчитывается количественное значение модуля упругости каждой марки бетона. Очень важно правильно подобрать материал, чтобы конструкция не обрушилась при строительстве, а оставалась прочной на долгие годы.

Определение модуля упругости бетона

Определение упругости и единицы измерения

Изделия и конструкции из бетона подвергаются большим нагрузкам, причем этот процесс происходит постоянно. Технологи нашли возможность придать бетону упругость, т. е. способность упруго деформироваться при воздействии давления и силы, направленной на сжатие и расширение. Величина, которая характеризует этот показатель, называется модулем упругости бетона и по определению вычисляется с помощью формулы соотношения напряжения и упругой деформации образца: данные занесены в специальную таблицу.

Нормативные сведения также включают данные о:

  • классе материала,
  • его видах (тяжелый, мелкозернистый, легкий, пористый бетон и т. д:.),
  • технологии производства, в частности способах твердения (естественное, автоклавная или тепловая обработка).

В связи с этим модуль упругости бетона В30 может быть различным и определяться исходя из других характеристик. Если взять в качестве примера тяжелые и ячеистые бетоны одного и того же класса прочности, их модули будут иметь абсолютно разные значения. Таблица утверждена СНиП и составлена на основе результатов опытных исследований.

Таблица начальных модулей упругости E (МПа*10 -3 ) при сжатии и растяжении бетонов с различными эксплуатационными характеристиками

Классы по прочности на сжатие

Тепловая обработка при атмосферном давлении

Естественное твердение, А-группа

Тепловая обработка при атмосферном давлении

Естественное твердение, Б-группа

Автоклавное твердение, В-группа

Легкие и поризованные

Марка средней плотности, D

Ячеистые автоклавного твердения

Марка средней плотности, D

От чего зависит упругость бетона

1. Состав

Бетон с более высоким модулем упругости подвергается меньшей относительной деформации.

Значительную роль в этом играет качество цементного камня и наполнителя – двух компонентов, из которых и состоит бетон. И раствор, и заполнитель берут на себя всю нагрузку. При анализе зависимости модуля упругости бетона от модуля упругости его составляющих, исследователи выяснили, что прочность заполнителя не всегда задействуется для улучшения характеристик готового материала, а вот показатель упругости оказывает значительное влияние.

2. Класс

Начальный модуль упругости бетона при сжатии и расширении зависит от класса изделия по прочности на сжатие.

Эта зависимость устанавливается путем применения эмпирических формул, поэтому для практических целей проще всего получать информацию из готовой таблицы. Даже без сложных математических расчетов можно заметить, что модуль упругости увеличивается пропорционально прочности материала. Другими словами, чем выше класс, тем больше модуль упругости бетона, т. е. материал класса В25 является более устойчивым к относительным деформациям по сравнению с В20.

Расчет модуля упругости в лабораторных условиях

Когда речь идет о модуле упругости, принимают во внимание оба его варианта – динамический и статический. У первого значение выше и определяется в ходе вибрации образца. Статический модуль, помимо основной информации, предоставляет данные о такой характеристике, как ползучесть бетона – динамика образования деформаций при постоянной нагрузке.

При расчетах учитывают тождество модулей упругости материала как на растяжение, так и на сжатие. Замечено, что если напряжение составляет 0,2 и более максимальной прочности бетона, происходят остаточные деформации. Это приводит к тому, что при сцеплении раствора и наполнителей возникают микротрещины, а это становится причиной крошения и в конечном итоге разрушения.

Во время эксперимента образец подвергают непрерывной нагрузке, имеющей тенденцию к возрастанию, до полного разрушения. Для этого используют особое оборудование – нагружающие установки. В диаграмму вносят данные, показывающие влияние нагрузок на степень деформаций. На завершающем этапе производится расчет среднего модуля упругости всех образцов.

  • Строитель с 20-летним стажем
  • Эксперт завода «Молодой Ударник»

В 1998 году окончил СПбГПУ, учился на кафедре гражданского строительства и прикладной экологии.

Занимается разработкой и внедрением мероприятий по предупреждению выпуска низкокачественной продукции.

Разрабатывает предложения по совершенствованию производства бетона и строительных растворов.

Определение начального модуля упругости бетона В20, В25

Любые растворы, которые имеют свойство затвердевать, в застывшем состоянии обладают некой плотностью. Бетон не является исключением. Плотность позволяет определить, для каких работ пригоден материал, поэтому при любом строительстве нужно учитывать все эксплуатационные характеристики, в том числе класс прочности и модуль упругости бетона. Именно от этих параметров будут зависеть качество и срок эксплуатации постройки.

Основное понятие

Важным параметром при выборе бетона является его упругость, которая показывает способность застывшей массы оставаться в целостности даже под воздействием деформации. Такие данные нужны проектировщикам для того, чтобы возводить прочные и долговечные конструкции.

Безусловно, главным достоинством материала является его твердость. Но из-за ползучести затвердевшая масса в процессе эксплуатации может деформироваться. Все это может происходить из-за воздействия нагрузки, если ее значение превысит допустимые нормы. Поэтому следует учитывать величину приложенной нагрузки и значение коэффициента ползучести, из-за которых структура затвердевшего изделия постепенно меняется.

Этапы изменения структуры

При строительстве необходимо учитывать деформацию от приложенной нагрузки. В процессе эксплуатации бетонная структура деформируется в два этапа:

  1. Первый этап — краткосрочное изменение структуры. На этой стадии бетон сохраняет свою целостность и может восстанавливать исходное состояние. При этом во время растяжения, сжатия и изгибания возникает упругая деформация без необратимых разрушений.
  2. Второй этап — разрушения необратимого типа, которые происходят в результате внезапной и сильной нагрузки. Во время пластичной деформации появляются трещины, вследствие которых начинается постепенное разрушение бетонных конструкций.

Помимо деформации от приложенной нагрузки существует такое понятие, как коэффициент упругости. Такой показатель просто необходим для людей, занимающихся расчетом прочности бетонных зданий.

Для застройщиков же такие расчеты проводить не нужно, так как главным ориентиром прочности является класс материала. И чем выше класс, тем больше увеличивается начальный модуль упругости бетона.

Виды раствора

Все подобные материалы подразделяются на несколько видов. Самое интересное заключается в том, что даже не все профессиональные строители знают, что существует несколько разновидностей бетона:

  1. Тяжелые. Такой вид имеет маркировку М100, М150, М200 и т. д. В состав смеси входят плотные наполнители известняк и гранит. Тяжелый бетон является высокопрочным. Он быстро затвердевает, поэтому его главное предназначение — сборные железобетонные конструкции.
  2. Легкие. В такой бетон при изготовлении добавляют легкие пористые наполнители, такие как керамзит, пемза, вспученный шлак и другие. Благодаря такому составу материал становится намного легче, поэтому его используют для возведения несущих стен и других ограждающих сооружений.

Легкие изделия бывают еще поризованные, крупнопористые и ячеистые. Отличаются они своим составом и сферой применения.

Факторы, влияющие на упругость

Чтобы понять, от чего зависит модуль упругости бетона В25, В20, В15 и других классов, нужно рассмотреть все причины. На эту величину влияет очень много факторов, но самыми распространенными являются:

  1. Свойства наполнителя. Если изделие имеет низкую плотность, то и модуль упругости у него небольшой. При использовании тяжелых наполнителей упругость возрастает в несколько раз.
  2. Классность. Чем выше класс, тем больше и упругость. Например, модуль упругости В30 равен 32,5, а у класса В10 он составляет всего лишь 19.
  3. Продолжительность использования. Бетонные конструкции становятся крепче со временем, поэтому специалисты используют таблицы для таких целей.
  4. Особенности производства. В процессе изготовления могут использоваться разные обработки бетона. Некоторые применяют высокую температуру и давление. Другие же проводят обработку при атмосферном давлении и дают строительному материалу затвердевать естественным путем. Все эти особенности изготовления напрямую влияют на показатель прочности и упругости.
  5. Время нахождения под давлением и нагрузкой. Для расчета используются специальные таблицы, из которых берется значение и умножается на корректирующий коэффициент.
  6. Влажность воздуха. Температура и влажность также влияют на значение упругости.
  7. Арматура. Использование стальной арматуры помогает противостоять различным нагрузкам и сопротивляться деформациям. Необходимые значения находятся в нормативных документах.

Хоть и многие факторы влияют на упругость материала, все же бетонные изделия нельзя назвать ненадежными и недолговечными. При качественном производстве и правильных расчетах конструкции прослужат долгое время.

Начальный модуль

Коэффициент напрямую зависит от температурных условий. Он остается неизменным до определенного порога температуры, который у каждого класса свой. Например, материалы, имеющие температуру плавления 300 ⁰C, при превышении порога могут потерять частично свою устойчивость к деформации. Хотя бетон и не относится к материалам, которые плавятся, но при воздействии высокой температуры нарушается структура массива.

Читать еще:  Бетоноконтакт Кнауф: характеристики, свойства, особенности применения и расход

Существуют таблицы, в которых в соответствии со всеми установленными правилами указаны нужные значения. С их помощью можно определить начальный модуль упругости бетона В20, В25, В30 и других классов. Зная классность материала, его плотность и технологию производства, можно легко узнать этот параметр. Для этого для расчетов используются необходимые коэффициенты упругости, плотности и модуль деформации бетона В30, В15 и т. д.

Помимо этого, модуль упругости определяется во время исследований на пробах по бетону. Такой параметр принято обозначать буквой Е. В профессиональных кругах у него есть второе название — модуль Юнга бетона.

Сайт инженера-проектировщика

  • > Главная
  • > Расчеты
  • > Несущие конструкции
  • > Изоляционные материалы
  • > Чертежи в формате dwg
  • > Проекты повт. применения
  • > Справочник материалов
  • > Метизы
  • > Здания и сооружения
  • > RAL, текстуры, цвета
  • > Программы для проектирования
  • Расчет металл. конструкций

Значения начального модуля упругости бетона

Вернуться на страницу «Расчеты КМ и КЖ»

СП 63.13330.2012

6.1.15 Значения начального модуля упругости бетона при сжатии и растяжении принимают в зависимости от класса бетона по прочности на сжатие В согласно таблице 6.11. Значения модуля сдвига бетона принимают равным 0,4Еb.

При продолжительном действии нагрузки значения модуля деформаций бетона определяют по формуле:

где φb,cr — коэффициент ползучести бетона, принимаемый согласно 6.1.16.

1 Для мелкозернистого бетона группы А, подвергнутого тепловой обработке или при атмосферном давлении, значения начальных модулей упругости бетона следует принимать с коэффициентом 0,89.

2 Для легкого, ячеистого и поризованного бетонов при промежуточных значениях плотности бетона начальные модули упругости принимают по линейной интерполяции.

3 Для ячеистого бетона неавтоклавного твердения значения Еb принимают как для бетона автоклавного твердения с умножением на коэффициент 0,8.

6.1.16 Значения коэффициента ползучести бетона φb,cr принимают в зависимости от условий окружающей среды (относительной влажности воздуха) и класса бетона. Значения коэффициентов ползучести тяжелого, мелкозернистого и напрягающего бетонов приведены в таблице 6.12.

Значения коэффициента ползучести легких, ячеистых и поризованных бетонов следует принимать по специальным указаниям.

Допускается принимать значения коэффициента ползучести легких бетонов по таблице 6.12 с понижающим коэффициентом (ρ/2200) 2 .

Факторы, влияющие на модуль упругости бетона

Модуль упругости бетона — общее название совокупности нескольких физических величин, характеризующих способность материала периодически подвергаться деформации при воздействии на него какой-либо нагрузки.Понятие модуля упругости бетона не имеет широкого распространения и известно лишь узкому кругу специалистов. Для застройщика, занимающегося частными постройками, или для строителя сочетание этих слов не несет никакой информации. Однако стоит помнить, что срок службы того или иного возводимого объекта напрямую зависит от рассматриваемого понятия.

Значения прочности бетона.

Факторы прочности бетона

Бетон относится к разряду материалов, имеющих высокую прочность. Несмотря на это, он может быть подвергнут частичной деформации в результате действия нагрузки. В таких случаях принято выделять два фактора, указывающих на твердость материала:

  • сжатие;
  • растяжение.

В большинстве случаев специалисты смотрят на первый показатель прочности.

Ультразвуковой способ контроля модуля упругости бетона.

Следовательно, для этих разносторонних воздействий, рассмотренных выше, должен быть верно подсчитан модуль упругости бетона.

Как свидетельствует строительная практика, показатели, рассмотренные выше, считаются равноценными. Они указывают на склонность бетона к короткой деформации под влиянием повышенных нагрузок, но при этом не допуская изменений, носящих непоправимый характер. К таким изменениям можно отнести разрушение структуры бетона, появление в материале микротрещин. Способность к временной деформации необходимо знать, в случаях когда конструкция из бетонных элементов подвергается всевозможным прогибам (к примеру, железобетонные конструкции типа арок или различные виды перекрытий). В определенных рамках материал отличается от множества других, использующихся в строительстве, поскольку под влиянием повышенной нагрузки он пружинисто реагирует.

Способы определения модуля упругости бетона

Модуль упругости бетона определяется экспериментально на основании образцов бетона, подвергнувшихся проверке.

Зависимость модуля упругости цементного камня от предела прочности.

Данный показатель имеет обозначение в виде символа «Е». Также он известен своим вторым названием — «модуль Юнга». Специалисты делят модуль упругости на приведенный и начальный (Eb и Eb1). Следует отметить, что для простого обывателя сложные примеры расчетов, связанные с изучением рассматриваемого термина, и математические правила, применяемые для них, не смогут никак помочь на практике. Во всех особенностях и нюансах рассматриваемого понятия возможно разобраться лишь человеку, имеющему соответствующее образование.

Таблица зависимости модуля упругости от различных факторов

Однако не будет лишним узнать о существовании специальной таблицы, с помощью которой можно узнать зависимость модуля упругости Е ряда материалов от температуры плавления (рис. 1). В таблице представлены такие материалы, как:

Рисунок 1. Модуль упругости бетона.

  • карбид кремния;
  • периклаз;
  • корунд;
  • железо;
  • медь;
  • алюминий;
  • свинец;
  • полистирол;
  • каучук.

В таблице показана температура плавления каждого перечисленного материала, которая напрямую зависит от модуля упругости.

Таким образом, становится ясна необходимость понимания того, что влияет на модуль деформации бетона и упругости.

Что влияет на модуль упругости?

Рассмотрим, от чего зависит данная характеристика материала:

Таблица определения количества бетона в зависимости от марок цемента.

  1. Самое важное влияние имеют характеристики наполнителя. Можно увидеть, что зависимость, если изобразить ее в виде графика, является практически прямолинейной. Значение модуля будет ниже для нетяжелых бетонов, чем для бетона, имеющего крупные гранулы, такие, как щебень и гравий.
  2. Следующее влияние на рассматриваемую характеристику оказывает класс бетона. Для того чтобы определить класс, разработана специальная таблица. Нет необходимости рассматривать то, как она выглядит в настоящем виде, так как человек, занимающийся частной практикой, пользуется неполным ассортиментом материалов. В таблице даны сведения, содержащие прочность и модуль, посмотрев на которые, можно понять, что они прямо пропорционально зависят друг от друга. Зависимость постоянна и не меняется до 230° С, то есть практически никогда. Приведенные данные помогают управлять упругостью бетона. Упругость берется в расчет в зависимости от того, монтаж какого предмета конструкции будет произведен. К примеру, с какой силой будет нагружен элемент конструкции либо как долго на конструкцию будет воздействовать дополнительная масса и с какой периодичностью.
  3. Модуль упругости зависит также от возраста бетона. Чем больше возраст бетона, тем сильнее изменяется характер его пористости: наблюдается постепенное уменьшение объема микропор. Они словно зарастают продуктами цементной гидратации. К примеру, в возрасте 3 месяцев водонепроницаемость бетона увеличивается вдвое по сравнению с маркой 4-недельного возраста. Постепенно просматривается тенденция, согласно которой числовой показатель модуля упругости материала становится больше. Следовательно, чтобы определить величину в заданном промежутке времени, специалисты берут в расчет таблицы, в которых можно увидеть первоначальные данные. Эти данные умножаются на поправочные коэффициенты.
  4. Наблюдается прямая зависимость рассматриваемой характеристики от технологии обработки бетона. Существует три основных технологии.

Затвердение бетона естественным путем. В начале процесса естественного затвердения материал схватывается. Начинается этот процесс спустя несколько часов с момента укладки. Образуются первичные сцепки внутри материала. Начавшаяся в бетоне химическая реакция между жидкостью и цементом в итоге заканчивается тем, что бетон начинает постепенно твердеть. Итоговой целью является сцепка застывшим вяжущим веществом всех элементов. Процесс схватывания может продолжаться как несколько часов, так и целые сутки. Это зависит от температуры. В это время настоятельно не рекомендуется подвергать материал каким-либо нагрузкам, так как впоследствии это негативно отразится на качестве всей конструкции. Временным стандартом естественного твердения бетона является один календарный месяц. По достижению этого срока на конструкцию разрешено осуществлять нагрузку.

Бетон автоклавного твердения. Такой вид бетона является искусственным материалом, создаваемым из нескольких компонентов и добавок. Данный метод твердения способствует материалу максимально соответствовать требованиям, при которых его будут использовать.

Тепловлажностный вид обработки. Данный вид отвердения имеет место в случаях, когда бетону необходимо придать высокую твердость.

  1. Количество времени, в течение которого материал подвергается нагрузке. Для того чтобы определить этот показатель, необходимо начальный модуль упругости умножить на необходимый коэффициент. Для разных типов материалов он различен: 0,85 и 0,7.

Схема приготовления бетонной смеси.

Для того чтобы продолжить рассматривать следующие факторы, оказывающие свое влияние на рассматриваемую характеристику бетона, следует обратить внимание на «ползучесть» материала. С ее помощью можно узнать, до какой степени может деформироваться бетон. Важно знать, что при коротком промежутке времени воздействия тяжести бетон приобретает форму, которой обладал изначально.

В том случае, если процесс действия груза на материал не останавливается, запускается процесс пластичной деформации. Данный вид деформации в большинстве случаев носит необратимый характер. Часто на практике бывают ситуации, при которых практически невозможно различить эти деформации друг от друга. В таком случае необходимо знать, что пластичность вызвана «ползучестью» материала. Именно «ползучесть» учитывается, когда воздействие нагрузки имеет продолжительный характер.

  1. Влажность воздуха. Ползучесть бетона и влажность воздуха имеют между собой прямую зависимость. Так же, как и в остальных случаях, эта зависимость определяется по специальным схемам. Необходимо учитывать также существующую температуру и радиационное излучение.
  2. Металлическая основа. Данный фактор необходимо принимать во внимание во время изучения рассматриваемой характеристики бетона, так как известно, что металл склонен к деформации от силы действия тяжести гораздо в меньше, чем бетон.

Итак, рассмотрев понятие модуля упругости бетона, можно увидеть, что данная характеристика зависит от множества факторов, не учитывать которые в строительной деятельности нельзя.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
