Строим экономичный и функциональный фундамент из труб

Как возвести столбчатый фундамент из труб своими руками и что для этого нужно?

Фундамент может занимать 25 – 30% от сметной стоимости всего дома.

Вполне понятно стремление застройщика построить основание здания или сооружения с наименьшими затратами и при этом получить надёжную прочную опору.

В этом отношении, самым экономичным вариантом является строительство столбчатого фундамента из труб. Простота конструкции и монтаж таких опорных столбов даёт возможность возводить их своими руками, не привлекая наёмных работников и дорогостоящую строительную технику.

Конструктивные особенности

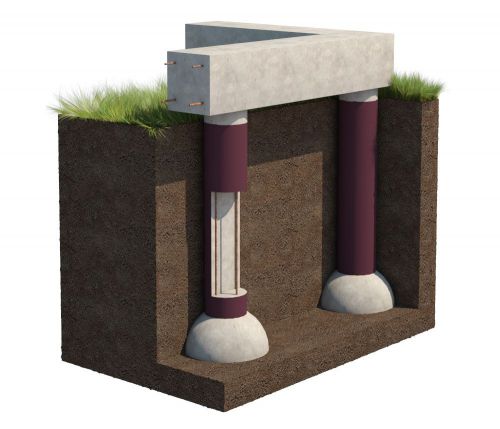

Используя полые цилиндры, строители одновременно получают опалубку и жёсткий корпус столба. Такое основание обычно возводят на участках с высоким уровнем грунтовых вод, где практически невозможно рыть траншеи и котлованы.

Трубчатые опоры устанавливают для лёгких построек, небольших дачных двухэтажных домов каркасного типа и разных хозяйственных строений. Трубные фундаменты применяют в различных видах грунта.

Цилиндрические забетонированные стержни удобно использовать там, где можно пробурить скважины глубиной ниже залегания пучинистых слоёв почвы. Единственным ограничением для применения такого фундамента являются скалистые и крупнообломочные грунтовые основания.

Достоинства

Преимущества фундаментных опор перед другими видами фундаментов – это:

  • небольшие затраты на приобретение материалов;
  • незначительный объём земляных работ ограничивается бурением скважин;
  • фундамент возводится в течение одного – двух дней;
  • универсальность применения в различных видах грунта;
  • приподнятое здание над землёй защищено от подмыва во время весенних паводков и наводнений;
  • возможность установки фундаментных труб своими руками без профессиональной подготовки;
  • срок службы фундамента без усиления и капремонта составляет 50 лет и более.

Недостатки

Наряду с преимуществами трубные опоры в силу своих особенностей обладают определёнными недостатками:

  • слабая несущая способность не даёт возможность возводить строения из кирпича и других тяжёлых стройматериалов;
  • точечные опоры исключают строительство подвальных и цокольных этажей;
  • на участках с большими перепадами высот (2 м и выше) фундамент из труб не возводят.

Какие трубы используют?

Застройщики часто задаются вопросом, какие трубы лучше использовать для обустройства основания строения. Как показывает практика, чаще всего для возведения столбчатого фундамента используют трубы:

  1. Асбестоцементные.
  2. Металлические.
  3. ПВХ.

Каждый вид изделий имеет свои плюсы и минусы. Поэтому стоит рассмотреть каждый из них более подробно.

Асбестоцементные

Асбестоцемент довольно прочный материал, который представляет собой застывший цементный раствор, армированный асбестовыми волокнами.

Трубы не подвержены коррозии и обладают высокой механической прочностью. Они не разрушаются вследствие контакта с влажной почвой.

Полости асбестовых опор заполняют бетоном, предварительно помещая в них каркасы из нескольких стержней металлической арматуры. Недостатком является ограниченная несущая способность, поэтому их нельзя использовать на строительстве заданий из сборного железобетона и кирпича.

Металлические

Опоры из стальных труб, заполненные бетоном, не нуждаются в армировании. К неопровержимым достоинствам металлических оболочек столбчатого фундамента следует отнести то, что опоры обладают высокой несущей способностью. Металл в союзе с бетоном способен выдержать нагрузки от довольно тяжёлых сооружений.

При всех превосходных качествах стальных опор, следует заметить их подверженность коррозии. Поэтому поверхности точечных фундаментов нуждаются в качественной гидроизоляции.

Немаловажным минусом железных оснований является высокая стоимость металлических изделий.

Полимерные трубы, предназначенные для прокладки канализационных коммуникаций, с успехом справляются с ролью несъёмной опалубки для столбчатых фундаментов.

Полимеры не нуждаются в защите от коррозии. Благодаря своему лёгкому весу, они удобны в транспортировке и на монтаже.

Их легко разрезать на нужные отрезки простой ножовкой. Срок службы полимерных изделий практически не ограничен.

Пластиковые трубы прекрасно переносят среду щелочных и кислотных почв. Недостатком, как и у асбестовых «коллег», является невысокая несущая способность.

В последнее время на рынке стройматериалов появились цилиндрические картонные оболочки для столбчатых фундаментов. Они пропитаны специальными влагостойкими составами, которые не дают раскиснуть картону, пока не застынет бетон.

Как сделать фундаментное основание своими руками?

Прежде чем приступить непосредственно к монтажу фундаментного основания, нужно:

  • произвести проектирование,
  • сделать расчёты,
  • подобрать инструменты и соответствующие материалы.

Проектирование и расчёты

На стадии проектирования строительства формируют спецификацию строительных конструкций и материалов, трубопроводов, оборудования различного назначения (отопительный котёл, системы вентиляции и кондиционирования и пр.), где указывают вес каждой позиции.

Также учитывают снеговую нагрузку. Все данные суммируют и получают общую нагрузку от строения на землю.

Затем определяют несущую способность грунта. Для этого берут образцы почвы с помощью ручного бура. Если проводить обследования в зимний период, то можно установить глубину промерзания почвы.

При самостоятельной оценке физических свойств грунта можно сделать неточные выводы. Поэтому можно доверить анализ почвы местной геологоразведочной службе.

Самый верный способ – это обратиться в местное отделение землеустройства и получить выкопировку вертикальной съёмки земельного участка с расчётным сопротивлением грунта.

Опорную площадь дома рассчитывают по следующей формуле S≥ KNF/RO, где:

  • S – искомая величина площади опоры;
  • RO – расчётное сопротивление грунта;
  • F – общая масса домостроения;
  • KN — коэффициент запаса прочности 1,2.

На плане здания столбы располагают в углах, по линии стен и в местах их пересечения на расстоянии 1,5 – 2 метра друг от друга. Сумма площадей опорной части столбов должна равняться общему показателю S. Исходя из этого, корректируют количество точечных опор.

Учитывая уровень промерзания грунта, принимают глубину заложения фундамента. Например, если почва промерзает в глубину на 1,6 метра, то опоры опускают в скважины ниже на 50 — 100 мм.

Инструменты

Для устройства основания понадобится:

  • шанцевый инструмент,
  • ручной или механизированный бур,
  • болгарка и растворомешалка.

Также для разметки земельного участка под фундаментные опоры понадобится:

  • шнур,
  • молоток,
  • реперы (деревянные колышки, рейки или отрезки арматуры) и лазерный уровень.

Материалы

Необходимо подготовить трубы нужной длины, деревянные рейки, цемент, песок, воду, щебень, отрезки арматуры периодичного профиля и вязальную проволоку. Также нужно запастись полиэтиленовой плёнкой.

Пошаговая инструкция

Для опор из асбоцементных труб:

  1. Асбестовые трубы нарезают на отрезки нужной длины болгаркой или ножовкой.
  2. Делают разметку участка, согласно плану.
  3. Прямые углы разметки проверяют промерами диагоналей с помощью шнура.
  4. В места установки столбов вбивают колышки или отрезки арматуры.
  5. Буром просверливают отверстия на заданную глубину.
  6. Подготовленные отрезки труб опускают в скважины.
  7. В полости опускают арматуру так, чтобы она выступала из опор вверх на 150 – 200 мм.
  8. В растворомешалке готовят бетонный раствор, перемешивая с водой цемент и щебень.
  9. В трубы заливают бетон послойно толщиной 150 -200 мм. Каждый слой трамбуют подручным инструментом или электровибратором.
  10. Оголовки столбов накрывают полиэтиленом, пропуская через дыры выпуски арматуры.
  11. Бетон набирает достаточную несущую способность для продолжения строительства через 15 дней после заливки.

Поверхность бетона в трубах нужно накрывать плёнкой для того, чтобы в жаркую погоду раствор не пересыхал и был защищён от дождя.

Для металлических опор:

  1. Трубы очищают от ржавчины металлическими щётками. Если нужно, обрабатывают восстановителем ржавчины.
  2. Внешнюю поверхность столбов покрывают битумной мастикой.
  3. Для труб большого диаметра роют ямы, дно которых засыпают песчано-гравийную смесь и тщательно её трамбуют.
  4. Подушки накрывают геотекстилем края, которого заводят вверх на высоту 150 — 200 мм.
  5. На плёнку ставят сетки из гладкой арматуры с пластиковыми опорами высотой 50 мм. Это нужно для образования защитного слоя армокаркаса.
  6. Сетки заливают бетоном на высоту заведённых краёв плёнки.
  7. Через 10 – 15 дней в приямках устанавливают отрезки стальные трубы и заливают их бетоном.
  8. Столбчатый фундамент из металла не армируют. Отрезки арматуры для крепления к ростверку приваривают к внешней стороне труб.

Для пластиковых столбов:

  1. ПВХ трубы нарезают ножовкой на отрезки нужной длины.
  2. В готовые скважины опускают пластиковые опоры. Внутрь опускают армокаркас из двух – трёх прутьев периодичного профиля.
  3. Лазерным уровнем отмечают вверх опор. Лишние верхние части срезают болгаркой.
  4. Полости заливают бетоном. Через 15 – 20 дней фундамент готов к выполнению следующих этапов строительства.

Когда нужно укрепить?

Первые признаки проседания фундамента проявляются в виде трещин на стенах, деформациями напольных покрытий. Чтобы не допустить дальнейшего разрушения здания или сооружения устанавливают дополнительные столбы.

Перед началом работ по усилению фундамента постройку чуть приподнимают с помощью домкратов. Их снимают тогда, когда залитый бетон в новых опорах наберёт 70% несущей способности (15 – 20 дней после заливки).

Возможные ошибки при возведении

Самая главная ошибка при монтаже – это несоблюдение вертикальности столбов. Перекошенная опора не будет обладать 100% прочностью что, в конечном счёте, приведёт к осадке строения.

Также нельзя допускать просчёты в количестве опор и правильности их расположения. Металлические опоры нужно обязательно покрывать гидроизоляцией иначе коррозия может «съесть» стальную оболочку столбов.

Много важной и полезной информации о столбчатом фундаменте найдете здесь.

Видео по теме статьи

Изготовление столбчатого фундамента из труб своими руками представлено в видео:

Заключение

Не нужно обладать особыми профессиональными навыками, чтобы возвести столбчатый фундамент из труб своими руками. Просто надо ответственно отнестись к проектированию, расчёту фундамента и тогда хозяин стройки получит надёжное и прочное основание для своей постройки.

Как сделать фундамент из металлических труб – преимущества и правила монтажа

Фундамент из труб монтируется без особых сложностей. Монтаж несущих конструкций своими руками выполняется без присутствия привычной для фундаментных работ техники по копке котлованов и траншей. Бетон, предназначенный для заливки опалубки, можно изготовить в построечных условиях, используя небольшой миксер. Да и само заполнение опалубки бетоном не вызывает особых сложностей у домашних мастеров.

Столбчатые основания и их преимущества

Столбчатый трубный фундамент имеет ряд преимуществ:

  • В результате получается ровное основание, позволяющее равномерно распределить нагрузки от вышележащих конструкций. Внутренние напряжения при этом не возникают.
  • Обеспечивает точные геометрические размеры опорных столбов, так как изготавливается с использованием заводского трубного проката с широким размерным рядом. Подобрать необходимые опоры в соответствии с сортаментом можно без лишних трудностей.
  • Сами трубы играют роль опалубки несъемного типа. Ввиду этого отсутствует необходимость в ее снятии после завершения бетонных работ. Кроме того трубы неплохо справляются с защитой бетона от влаги, а следовательно отпадает вопрос о выполнении гидроизоляционных работ.
  • Подвести инженерные коммуникации под возведенное строение, основанием которого служат трубы, значительно легче, чем там, где основание служит ленточный или сплошной фундамент.
  • Отсутствуют проблемы, связанные с подтоплением классических фундаментов.
  • Эстетичный внешний вид.
  • Трубы для фундаментов можно использовать различные. Обычно это асбестоцементные трубы, хотя неплохо подходят металлические и даже пластиковые. Иногда для столбчатого фундамента используют кирпичи или дерево. Но дерево недолговечно, а кирпичная кладка дорога и трудоемка.
  • Экономичнее всего при строительстве своими руками для опалубки основания использовать пластиковые трубы. Они хорошо подходят для легких строений. Но большинство отдает предпочтение металлическому трубному прокату. При более высокой цене, металлические трубы обладают лучшими прочностными характеристиками.

Недостатком описываемых конструкций является то, что они не могут служить основанием для тяжелых сооружений. На них нельзя возводить монолитный или кирпичный дом. При таком столбчатом фундаменте придется отказаться от подвальных помещений и погребов. Его не следует возводить на земельных участках с высотными перепадами, а также грунтах склонных к подвижкам.

Советы по устройству столбчатого фундамента

Величина глубины заложения фундамента из металлических труб, а также пластиковых труб зависит от нескольких факторов:

  • Уровень промерзания грунта. Всегда закладывайте фундамент ниже этой точки. В этом случае будет обеспечена надежная опора возводимому строению. Если закладка будет произведена выше этого уровня, то фундамент может подвергнуться нагрузкам от вспучивания грунтов. В результате таких нагрузок фундамент как бы выталкивается из почвы. В случае столбчатого фундамента это выталкивание может произойти неравномерно, в результате чего пострадает все строение.
  • Вес конструкции, которая будет опираться на столбчатый фундамент. Его можно принять приблизительно. Учитывается также вес самих труб и бетона. Принимается в расчет давление, которое будет оказывать вся конструкция на грунт.
  • Особенностей грунта. В случае расположения на участке строительства грунтовых вод близко к поверхности, необходимо обеспечить качественную гидроизоляцию возводимого фундамента. А в особо сложных случаях о строительстве дренажной системы, которая будет отводить грунтовые воды от строения. Столбчатый фундамент запрещено возводить на торфяных и илистых почвах. Песчаные грунты для устройства столбчатых фундаментов такого запрета не имеют.

Столбчатый фундамент из металлических труб

Опоры фундамента с использованием труб из пластика обычно имеют диаметр 200 мм и длину 2,0 метра. Такой фундамент из пластиковых труб будет иметь достаточную несущую способность. Самыми подходящими для этих целей являются пластиковые трубы, предназначенные для систем канализации. У них хорошая жесткость, длительный срок службы, они устойчивы к отрицательным температурам. Пластиковые трубы легко монтировать из-за их небольшого веса.

Если Вы хотите сделать фундамент на железных трубах, то их нужно предварительно обработать антикоррозионным составом. В качестве него может служить битумная мастика. Нелишним будет оклеить наружную поверхность труб несколькими слоями рубероида. Если эти мероприятия проигнорировать, существует риск того, что трубы быстро проржавеют, а вместе с тем сократиться срок эксплуатации самого фундамента.

Столбы из труб устанавливают по углам строения, на линиях пересечения несущих стен. Кроме того их монтируют по всему периметру объекта, соблюдая интервал 1,5-2,0 метра между ними. Читайте также: «Как сделать фундамент из труб – преимущества решения, последовательность работ».

Отверстия для монтажа фундамента на трубах своими руками выполняют при помощи ручного бура. Размеры поперечного сечения ямы, полученной в результате бурения должны быть немного больше размеров сечения используемой несъемной опалубки.

Процесс проведения работ

Фундамент из труб металлических своими руками монтируется точно так же, как и из пластиковых труб. Для этого необходимо выполнить следующие работы:

Подготовить участок под закладку фундамента. Выполнить планировку участка, произвести разметку территории в соответствии с составленной схемой. На участке закрепляются точки для бурения отверстий под трубный фундамент.

Пробуриваются отверстия необходимой длины и диаметра. Этот способ несколько легче чем устройство фундамента из забитых труб.

На дно отверстия засыпаются песок и гравий для устройства подушки под трубную сваю. В результате уплотнения ее толщина должна составить не менее 20 см. Читайте также: «Какая нужна обсадная труба для буронабивных свай – виды, особенности использования, правила выбора».

В подготовленные скважины установить трубы. На этом этапе нужно тщательно следить за вертикальностью опускаемых труб. Строительный уровень поможет в решении поставленной задачи.

Затем в установленные трубы засыпается песок и уплотняется. Толщина слоя должна составить около 35 см.

Далее для пропитки песка готовится жидкий цементный раствор из 3 частей песка, 1 части цемента и воды.

Песок засыпанный в трубу пропитывают приготовленным раствором и дожидаются его схватывания.

Для повышения прочности всей конструкции в полость трубы устанавливают арматурные стержни. Стержни устанавливаются таким образом, чтобы расстояние между соседними прутками было не менее 7см

Затем несъемная опалубка заливается бетоном на 1/3 высоты. Бетоном также заполняется затрубное пространство. По истечении суток работы нужно продолжить и заполнить бетоном оставшуюся часть.

Таким образом создается фундамент для дома из труб.

Фундамент из простых металлических труб (как правильно сделать)

Столбчатый тип фундамента применяют при частном строительстве на загородных и дачных участках. Для возведения деревянного или каркасного одноэтажного дома, бани, гаража, хозяйственных построек, стационарных ограждений подойдет фундамент из простых металлических труб.

Такой метод формирования опор позволяет уменьшить объем земляных работ, сэкономить средства на количестве бетона и сооружении опалубки. Оптимальны выбор диаметра и количества столбов дает возможность значительно сократить сметную стоимость и сроки строительства.

  1. Преимущества столбчатого фундамента
  2. Особенности закладки опор из труб
  3. Расчет количества столбов основания
  4. Выполнение работ по закладке столбчатого фундамента
  5. Рекомендации по возведению основания из труб

Преимущества столбчатого фундамента

Столбчатое основание отличается простотой и скоростью производства работ. Установка несущих столбов не требует привлечения тяжелой техники для рытья котлована или траншеи. Бетон для заполнения опалубки можно приготовить на участке в небольшом миксере и выполнить заливку самостоятельно.

Фундамент из труб является разновидностью столбчатого основания и закладывается по общим правилам установки несущих опор. Такой метод обеспечивает точную геометрию столбов, что гарантирует равномерное распределение внутренних нагрузок. Гладкая наружная поверхность несъемной опалубки помогает противостоять силам, которые возникают во время зимнего пучения почвы.

Столбы формируют из труб, которые плотно вгоняют в грунт и заполняют бетоном. Для распределения постоянной и временной нагрузки на все столбы равномерно, их связывают ростверком. Надежная конструкция ростверка снижает риск опрокидывания строения из-за пучения грунта.

Особенности закладки опор из труб

Ограничением для столбчатого основания является значительный вес постройки. Использование металлических труб позволяет увеличить несущую способность фундамента. Металлический корпус защищает бетонный столб от проникновения влаги и разрушения. Такие столбы не требуют дополнительного армирования.

В зависимости от веса постройки, климатической зоны, состава и влажности грунта на строительной площадке, существует два способа установки металлических опор в качестве столбчатого фундамента: мелкозаглубленный и заглубленный.

На сухих непучинистых грунтах глубина закладки не превышает 0,8 м. Опоры вдавливают в скважины меньшего диаметра, заливают бетоном и обвязывают металлическим швеллером или деревянным брусом на расстоянии 30–40 см от земли.

Важно! На площадках с высоким залеганием водоносных слоев и неустойчивым грунтом типа мелкого песка, супесей (смесь песка и глины), суглинков, глины, несущие столбы необходимо заглублять ниже отметки промерзания почвы. В средней полосе эта отметка составляет 1,2–1,5 м.

Скважины бурят на глубину 1,8 м диаметром, который превышает размер несъемной опалубки. На дно ямы засыпают крупнозернистый песок и вставляют металлическую трубу, которую заливают бетоном. Бетон пропитывает песчаную подушку, образуя устойчивое основание.

Читать еще:  Методы обвязки свайных фундаментов брусом, профтрубой и уголком

Расчет количества столбов основания

Чтобы заложить фундамент из простых металлических труб, необходимо определить несущую способность грунта и выполнить расчет предполагаемых нагрузок на основание. Но вначале, необходимо вычислить площадь одной опоры: при диаметре трубы 30 см, она составит примерно 700 см2.

Наиболее часто встречающийся тип грунта (плотный песок, супеси, суглинки, сухая глина) имеет сопротивление 2,5 кг/см2. Несущая способность одного элемента основания на таком грунте составляет 2,5*700=1750 кг.

На влажном грунте (мелкие и пылеватые пески средней плотности) с сопротивлением 1,5 кг/см2, один столб выдерживает нагрузку в 1050 кг. Сопротивление в 1 кг/см2 влажных суглинков и глины позволяет распределить на каждую опору по 700 кг.

Расчет постоянных нагрузок на основание можно выполнить по усредненным справочным величинам, зная количество и удельный вес материалов.

К постоянным относятся нагрузки от строительных конструкций (стен, перекрытий, кровли, фундамента) отделочных и изоляционных материалов, сантехники, инженерных систем, мебели и бытовой техники. Временное напряжение на основание дома создают сезонные осадки.

Определив необходимое количество опор, их размещают на плане в местах пересечения несущих стен и по периметру с шагом от 1 до 2 м.

Выполнение работ по закладке столбчатого фундамента

Площадку для основания дома готовят по заранее разработанному плану. Намечают периметр постройки, места будущих опор столбят колышками. Снимают плодородный слой грунта и выравнивают поверхность.

Скважины проделывают с помощью ручного бура. Глубина ямы зависит от выбранного способа закладки столбов. Диаметр отверстия должен немного превышать размер несъемной опалубки. Для строительства жилых домов в качестве несущих опор выбирают стальные трубы диаметром свыше 250 мм.

В механическом или ручном миксере готовят бетон. На 1 часть цемента М500 добавляют 6 частей песчано-гравийной смеси.

Важно! Добавление в раствор пластификатора поможет улучшить подвижность бетона, что исключит образование пустот в монолитной конструкции.

Технология установки столбов заглубленного фундамента:

  • На дне скважины плотно утрамбовывают песчаную подушку;
  • Корпус металлической опоры изолируют битумной мастикой;
  • Трубу заглубляют в песчаную подушку и фиксируют вертикально;
  • Заливают раствор так, чтобы он пропитал песчаную подушку;
  • Опалубку закрепляют в вертикальном положении и выдерживают время, чтобы основание застыло;
  • Для увеличения прочности основания внутрь трубы вставляют прут арматуры, который должен пройти бетонное основание;
  • Металлический корпус заполняют бетоном до верхнего края;
  • Пространство вокруг столба утрамбовывают песком и грунтом.

В процессе выполнения работ по возведению фундамента из металлических труб следят за одинаковым уровнем всей несущей системы. Высота надземной части опор должна составлять 40-50 см. После того как бетон застынет, можно приступать к сооружению ростверка.

Рекомендации по возведению основания из труб

Работы можно производить при любых погодных условиях. Но очень важно выполнять все правильно.

Как создать столбчатый фундамент из различных труб

Для тех, кто собирается заняться строительством собственного дома, рано или поздно станет вопрос о том, какой тип фундамента лучше всего выбрать. Конечно, те, кто вызывает строительную бригаду и имеет достаточное количество финансовых средств на это, не будет ломать голову, как сэкономить на строительстве дома.

Те же люди, которые ограничены в финансовых средствах наверняка задумаются о том, как сделать добротный фундамент своими руками, который в придачу будет более дешевым и надежным. Таковым является столбчатый фундамент из труб, и о котором пойдет речь в данной публикации.

Преимущества столбчатого фундамента

Столбчатый фундамент, несмотря на то, что занимает отдельное место в иерархии оснований, чем-то схож со свайным. Это вызвано тем, что оба вида (столбы и сваи) вкапываются в грунт и держат общую конструкцию дома или сооружения.

Для их усиления, иногда используют специальную стяжку, или монолитный тип фундамента, в зависимости от свойства почвы на участке где происходит строительство.

Его основные преимущества в следующем:

  • такое основание можно использовать на самых сложных рельефных участках (склоны, неровности, которые невозможно выровнять);
  • благодаря тому, что столбы вкапываются в землю ниже уровня промерзания грунта, они не подвержены усадке и другим неблагоприятным моментам;
  • при его создании не нужно затрачивать большого количества средств, делая большой объем земляных и строительных работ, поэтому можно прийти к выводу, что такой тип фундамента идеально подойдет для тех, кто ограничен в финансовых средствах;
  • такое основание просто не заменимо, если строительство планируется на тех участках местности, которые постоянно подтапливается, либо на них близко к поверхности находятся грунтовые воды;
  • данный тип основания является находкой для тех, кто собирается строить дом, в котором будет подвал, так как столбчатая конструкция фундамента подходит для таких строений;
  • последнее преимущество данного фундамента состоит в том, что его можно легко сделать своими руками привлекая минимальное количество людей, а также затрачивая меньше финансовых средств.

Но, несмотря на наличие стольких преимуществ, необходимо указать и на некоторые недостатки. Они состоят в том, что такой тип основания не подойдет для мощных конструкций и тяжелых строений.

Если планируется постройка капитального и тяжелого сооружения, то лучше комбинировать столбы вместе с монолитной плитой.

Как было указано выше, речь будет идти о столбчатом фундаменте, который легко сделать своими руками. Специалисты рекомендуют такое основание, сделанное из труб. Исходя из этого, можно выделить три разновидности:

  • столбчатый фундамент из пластиковых труб;
  • столбчатый фундамент из асбестовых труб;
  • столбчатый фундамент с использованием металлических труб.

Каждый из них легко сделать своими руками, и об этом будет идти речь.

Столбчатый фундамент из пластиковых труб

Для того, чтобы создать такое основание своими руками, не нужно привлекать специалистов, а нужно просто внимательно ознакомится с пошаговой инструкцией, которая состоит из следующих действий.

  1. Первое на что необходимо обратить внимание, это на выбор материала. Для того, чтобы создать данный тип основания понадобится качественный бетон, металлическая арматура, и пластиковые трубы. Арматуру или металлические прутья можно купить в магазине, и не заморачивать голову на их выборе они стандартные. Бетон приготовляется из песка, цемента, щебня средних фракций в домашних условиях, единственно, что нужно, это купить ингредиенты для его приготовления. Но более подробно необходимо остановится на пластиковых трубах. Прежде всего, это их диаметр. Чтобы выбрать правильный, необходимо пользоваться правилом: чем мощнее конструкция, тем толще диаметр. Все пластиковые трубы изготавливаются из одного и того же материала, поэтому на материале зацикливаться не нужно. И последнее это их длина. Данный параметр выбирается из учета глубины промерзания почвы, и на какое расстояние будет поднят дом.
  2. Следующий шаг это подбор инструментов. Для изготовления бетонного раствора понадобится бетономешалка, желательно электрическая, а для бурения скважин под столбы, лучше всего использовать мотобур, с помощью которого скважины под столбы будут готовы в течение нескольких часов. Плюс ко всему не нужно забывать про инвентарь (лопата, и другие подручные средства). Когда материал закуплен и все заготовлено можно приступать к следующему шагу.
  3. Он состоит в разметке участка под установку столбов. Для этого берется чертеж конструкции дома, на котором обязательно должны быть указаны несущие и внутренние стены, а также места их пересечений. Важно знать, что столбы ставятся под местами пересечений стен, на углах. Расстояние между самими столбами должно быть от одного до 3-х метров, опять – таки в зависимости от тяжести дома. В местах, где будут буриться скважины, выставляются специальные маячки.
  4. Следующий шаг, это планирование площадки под залитие ее монолитной стяжкой. Это необходимо для того, чтобы усилить весь фундамент. Но если планируется подвал, то она не понадобится. Данный элемент не обязательный.
  5. Работа по созданию столбов начинается после того, как произведена разметка мест под них. Перед этим необходимо внимательно изучить состав почвы и глубину ее промерзания. Это важный момент, поскольку если столбы будут вбиты в почву, которая промерзает не ниже данного уровня, то такой фундамент начнет давать сезонную усадку, что повлечет разрушение конструкции дома или сооружения. Данные о глубине промерзания почвы на данном участке, и о глубине залегания грунтовых вод, можно взять в компетентных органах, или справочниках. После изучения состава грунта, начинается бурение скважин на установленную глубину.

Когда скважины пробурены их необходимо гидроизолировать. Для этого на дно лунки, перед установкой пластиковой трубы лучше всего положить пару листов рубероида. После чего поставить трубы, выровнять их по уровню, и присыпать землей, чтобы зафиксировать. После этого землю вокруг трубы лучше хорошо притрамбовать.

Как видно изготовить такой фундамент своими руками достаточно легко, главное пользоваться вышеуказанной пошаговой инструкцией.

Основание из асбестовых труб своими руками

Асбестовые трубы, также являются отличным материалом для изготовления столбчатого фундамента. Их особенность состоит в том, что они изготавливаются из таких материалов как волокна асбеста и цемента.

Нужно знать, что асбестовые трубы широко используются в промышленных целях, из них создают долговечные трубопроводы, по которым может поступать вода, перекачиваться различные жидкости, имеющие агрессивную среду, поэтому по своей надежности асбестовые трубы стоят на одном месте, с пластиковыми.

Процесс создания столбов из асбестовых труб, ничем не отличается от аналогичного, с пластиковым вариантом. Только есть некоторые особенности. Первая состоит в том, что асбест хрупкий материал, поэтому при заливке таких труб бетоном, вставлении арматуры в них, а также закапывании землей, не нужно по ним сильно бить инвентарем.

Но когда асбестовые трубы будут уже в земле, им ничего не страшно.

Второй момент состоит в том, что асбестовые трубы, перед тем как их погружать в землю, лучше всего гидроизолировать. Это можно сделать путем обработки их поверхностей битумной мастикой. Только после таких предосторожностей можно рассчитывать, что такой фундамент простоит долго.

Фундамент из металлических труб

Для того чтобы создать такой тип фундамента из металлических труб своими руками, достаточно пользоваться той же пошаговой инструкцией, которая была изложена для пластиковых труб. Единственно на что необходимо обратить внимание это на предварительную обработку поверхности металла, специальным антикоррозийным покрытием.

Находясь в земле, он начинает быстро гнить, поэтому такое основание не простоит долго без обработки. Можно даже, после соответствующей антикоррозийной обработки, замотать их в листы рубероида. В остальном никаких отличий в технологии нет.

Столбчатый фундамент, который сооружается из труб, имеет множество преимуществ. Главное, чтобы при его строительстве была соблюдена соответствующая технология, и были соблюдены все тонкости.

Правильный и экономичный фундамент загородного дома

Есть неписанное правило, что второй дом строится более качественно. Те, кто уже прошёл раз этот тернистый путь, готовы следовать прописанным технологиям и с должным уважением относятся к строительным нормам. И с опаской ко всем без исключения строителям.

Зачем платить больше

В строительстве важно, чтобы всё было не просто «прочно», а правильно сделано. Высокие затраты абсолютно не гарантируют высокого качества и долговечности. Конечно, как бы банально это ни звучало, главное качества будущего дома — хороший фундамент. Что бы ни делалось потом, каких только изощрений не было придумано при возведении стен и отделке самого дома, он не будет лучше, чем фундамент. Ибо на фундаменте всё стоит. С другой стороны, кому нужны лишние затраты уже на стадии закладки фундамента, в разы повышающие его стоимость? И не придётся ли потом экономить на всём, чтобы хоть как-то завести дом под кровлю? Посмотрите, сколько заброшенных недостроенных коробок простаивает из-за того, что хозяин изначально не рассчитал свои силы и средства.

Для того чтобы оценить свои траты на этом этапе работ, необходимо определиться с типом фундамента. Его выбор зависит от несущей способности грунта и глубины его промерзания, уровня грунтовых вод под домом, особенностей самого здания. Обычно при строительстве частных домов применяют ленточные, столбчатые или плитные фундаменты.

Ленточный фундамент — относительно недорогой и самый быстровозводимый тип фундамента. Он выглядит как бетонная или железобетонная «лента», которая повторяет очертания дома и несущих стен. Ленточный фундамент лучше всего возводить под тяжелыми зданиями.

Главная задача фундамента — передать и распределить нагрузку от дома грунту. Поэтому ленту для снижения удельной нагрузки на грунт делают с широким основанием и более тонкой основной частью для снижения веса и экономии материалов. В сечении она будет похожа на перевёрнутую букву «Т». Ширину верхней части планируют исходя из ширины стены. Слишком тонким фундамент не делают только по причине того, что лить бетон в узкие щели невозможно.

Столбчатый фундамент, тоже очень распространенный, представляет собой бетонные сваи-столбы, которые поддерживают дом в нескольких узловых точках. Столбчатый фундамент обходится дешевле ленточного. Он оптимален для постройки деревянных и каркасных домов без цокольных и подвальных помещений на пучинистых грунтах при большой глубине промерзания.

Разновидность столбчатых – свайные фундаменты. Сваи заколачивают в днище котлована по всей площади будущего здания – делают свайное поле с шагом между сваями в среднем 1,5-2 м. Затем дно котлована полностью заливают бетоном. Такой фундамент рекомендуется устраивать при слабых грунтах и высоком уровне грунтовых вод. Свайный фундамент очень надёжный, но и часто самый дорогой.

Плитный фундамент кладется, когда на участке пучинистый, тяжелый и просадочный грунт. В этом случае котлован под дом полностью заливается бетоном. Кладка этого вида фундамента требует больших затрат металла и бетона. Чтобы отмести лишние варианты, стоит изучить для начала фундаменты построенных рядом зданий. Это даст пищу к размышлениям, поскольку жизнь сама отбрасывает неверные расчёты, оставляя, что называется, только проверенные временем.

Следующий шаг — расчет несущей способности грунта. Разные грунты дают разную осадку, поскольку отличаются по свойствам: некоторые с легкостью пропускают воду, другие её задерживают; одни чреваты оползнем, другие достаточно устойчивы; одни грунты при промерзании сильно вспучиваются, другие совсем немного. Если отбросить каменные природного происхождения, то наиболее надёжны однородные песчаные крупнозернистые. Фундамент не испытывает от таких грунтов больших нагрузок, дает равномерную осадку, не перекашивается. Именно на таких грунтах, если конструкция здания позволяет, можно применять мелкозаглубленные фундаменты, которые будут служить надежной опорой дому. Мелкозернистый или пылевидный песок, а также глинистые грунты при увлажнении становятся текучими, и, промерзая в холодное зимнее время, «пучинятся». Итогом этого процесса становится большая нагрузка на фундамент, в результате чего дом может перекосить и на стенах появятся трещины. Выход из положения прост — заглубить подошву фундамента ниже глубины промерзания почвы.

Еще одна важная характеристика грунтов — уровень залегания грунтовых вод. Если уровень промерзания ниже уровня залегания грунтовых вод, то можно ожидать вспучивания грунта в зимний период. Причем сила вспучивания такова, что способна приподнять постройку и изменить ее геометрию. Выход здесь — устройство заглубленного фундамента, подошва которого будет ниже уровня промерзания. На песчаном грунте для лёгкого деревянного дома достаточно уложить столбики — обычные бетонные блоки. Если грунт пучинистый, лучше сделать хорошую песчано-гравийную подготовку под столбики. Тратить деньги на бетонную ленту или на монолитную плиту очень не разумно. Делать мощный фундамент для каркасного дома — также выкидывать деньги на ветер. Другое дело тяжёлый кирпичный дом, тут нужно постараться. И «экономичный» мелкозаглублённый фундамент здесь не самое удачное решение, да и в эксплуатации требует постоянного внимания и контроля.

Обязательно нужно контролировать каждый этап возведения объекта. Проверить каркас фундамента, если арматуру делали на сварку – убедиться, что нет пережогов. Если на скрутку, проволокой – посмотреть все перевязки. Обязательно проверить, насколько хорошо закреплены опалубки – если крепление плохое, бетон просто разворотит опалубку.

Начинать устанавливать фундамент нужно только на уплотнённую основу. Грунт необходимо уплотнять, иначе со временем неизбежны просадки. Для уплотнения используют укатывание различными катками, уплотнение трамбовками или вибрирование. Стандартный проект загородного дома с монолитным фундаментом, в два-три этажа подразумевает достаточность бетона В20. Марка В30 заставляет задуматься о честности строителей.

Из лотка миксера необходимо брать контрольные пробы, отливая из них прямо на месте кубики 10х10х10. Через 28 дней любая лаборатория за небольшие деньги выдаст вердикт, что там на самом деле куплено и залито. Такую операцию следует производить всегда.

При строительстве фундамента желательно использовать бетон заводского изготовления, на предприятии легче соблюсти все технологические нюансы. Но даже в этом случае монолит следует сооружать с применением вибрирования. Под действием вибрации количество пор в бетоне сокращается и прочность фундамента возрастает. Сами по себе поры не страшны, даже при их наличии бетон остается прочным. Но попадающая в поры влага, замерзая, разрывает бетон.

И не стоит торопиться начинать строительство дома сразу по завершении нулевого цикла. Какой бы бетон ни использовался, всё равно через неделю после заливки фундамента возводить стеновые конструкции нельзя. С момента строительства фундамента до его полной загрузки должно пройти не менее месяца. Это время необходимо, чтобы бетон набрал прочность.

Фундамент из труб металлических

  1. Фундамент из простых металлических труб (как правильно сделать).
  2. Преимущества столбчатого фундамента.
  3. Особенности закладки опор из труб.
  4. Расчет количества столбов основания.
  5. Выполнение работ по закладке столбчатого фундамента.
  6. Рекомендации по возведению основания из труб.
  7. Фундамент из металлических труб своими руками.
  8. Разновидности столбчатых оснований.
  9. Металлические опоры.

Фундамент из простых металлических труб (как правильно сделать).

Столбчатый тип фундамента применяют при частном строительстве на загородных и дачных участках. Для возведения деревянного или каркасного одноэтажного дома, бани, гаража, хозяйственных построек, стационарных ограждений подойдет фундамент из простых металлических труб.

Такой метод формирования опор позволяет уменьшить объем земляных работ, сэкономить средства на количестве бетона и сооружении опалубки. Оптимальны выбор диаметра и количества столбов дает возможность значительно сократить сметную стоимость и сроки строительства.

Преимущества столбчатого фундамента.

Столбчатое основание отличается простотой и скоростью производства работ. Установка несущих столбов не требует привлечения тяжелой техники для рытья котлована или траншеи. Бетон для заполнения опалубки можно приготовить на участке в небольшом миксере и выполнить заливку самостоятельно.

Фундамент из труб металлических своими руками.

Фундамент из труб является разновидностью столбчатого основания и закладывается по общим правилам установки несущих опор. Такой метод обеспечивает точную геометрию столбов, что гарантирует равномерное распределение внутренних нагрузок. Гладкая наружная поверхность несъемной опалубки помогает противостоять силам, которые возникают во время зимнего пучения почвы.

Столбы формируют из труб, которые плотно вгоняют в грунт и заполняют бетоном. Для распределения постоянной и временной нагрузки на все столбы равномерно, их связывают ростверком. Надежная конструкция ростверка снижает риск опрокидывания строения из-за пучения грунта.

Особенности закладки опор из труб.

Ограничением для столбчатого основания является значительный вес постройки. Использование металлических труб позволяет увеличить несущую способность фундамента. Металлический корпус защищает бетонный столб от проникновения влаги и разрушения. Такие столбы не требуют дополнительного армирования.

Свайный фундамент металлических труб.

В зависимости от веса постройки, климатической зоны, состава и влажности грунта на строительной площадке, существует два способа установки металлических опор в качестве столбчатого фундамента. мелкозаглубленный и заглубленный.

На сухих непучинистых грунтах глубина закладки не превышает 0,8 м. Опоры вдавливают в скважины меньшего диаметра, заливают бетоном и обвязывают металлическим швеллером или деревянным брусом на расстоянии 30–40 см от земли.

Фундамент из металлических труб для веранды.

Важно! На площадках с высоким залеганием водоносных слоев и неустойчивым грунтом типа мелкого песка, супесей (смесь песка и глины), суглинков, глины, несущие столбы необходимо заглублять ниже отметки промерзания почвы. В средней полосе эта отметка составляет 1,2–1,5 м.

Скважины бурят на глубину 1,8 м диаметром, который превышает размер несъемной опалубки. На дно ямы засыпают крупнозернистый песок и вставляют металлическую трубу, которую заливают бетоном. Бетон пропитывает песчаную подушку, образуя устойчивое основание.

Расчет количества столбов основания.

Чтобы заложить фундамент из простых металлических труб, необходимо определить несущую способность грунта и выполнить расчет предполагаемых нагрузок на основание. Но вначале, необходимо вычислить площадь одной опоры: при диаметре трубы 30 см, она составит примерно 700 см2.

Столбчатый фундамент из металлических труб.

На влажном грунте (мелкие и пылеватые пески средней плотности) с сопротивлением 1,5 кг/см2, один столб выдерживает нагрузку в 1050 кг. Сопротивление в 1 кг/см2 влажных суглинков и глины позволяет распределить на каждую опору по 700 кг.

Расчет постоянных нагрузок на основание можно выполнить по усредненным справочным величинам, зная количество и удельный вес материалов.

Столбчатый фундамент из металлических труб своими руками.

К постоянным относятся нагрузки от строительных конструкций (стен, перекрытий, кровли, фундамента) отделочных и изоляционных материалов, сантехники, инженерных систем, мебели и бытовой техники. Временное напряжение на основание дома создают сезонные осадки.

Определив необходимое количество опор, их размещают на плане в местах пересечения несущих стен и по периметру с шагом от 1 до 2 м.

Выполнение работ по закладке столбчатого фундамента.

Площадку для основания дома готовят по заранее разработанному плану. Намечают периметр постройки, места будущих опор столбят колышками. Снимают плодородный слой грунта и выравнивают поверхность.

Разметка столбчатого фундамента.

Скважины проделывают с помощью ручного бура. Глубина ямы зависит от выбранного способа закладки столбов. Диаметр отверстия должен немного превышать размер несъемной опалубки. Для строительства жилых домов в качестве несущих опор выбирают стальные трубы диаметром свыше 250 мм.

В механическом или ручном миксере готовят бетон. На 1 часть цемента М500 добавляют 6 частей песчано-гравийной смеси.

Важно! Добавление в раствор пластификатора поможет улучшить подвижность бетона, что исключит образование пустот в монолитной конструкции.

Технология установки столбов заглубленного фундамента:

  • На дне скважины плотно утрамбовывают песчаную подушку;
  • Корпус металлической опоры изолируют битумной мастикой;
  • Трубу заглубляют в песчаную подушку и фиксируют вертикально;
  • Заливают раствор так, чтобы он пропитал песчаную подушку;
  • Опалубку закрепляют в вертикальном положении и выдерживают время, чтобы основание застыло;
  • Для увеличения прочности основания внутрь трубы вставляют прут арматуры, который должен пройти бетонное основание;
  • Металлический корпус заполняют бетоном до верхнего края;
  • Пространство вокруг столба утрамбовывают песком и грунтом.

В процессе выполнения работ по возведению фундамента из металлических труб следят за одинаковым уровнем всей несущей системы. Высота надземной части опор должна составлять 40–50 см. После того как бетон застынет, можно приступать к сооружению ростверка.

Рекомендации по возведению основания из труб.

Фундамент из труб металлических.

Работы можно производить при любых погодных условиях. Но очень важно выполнять все правильно.

  • Металлический корпус защищают от коррозии битумной мастикой или несколькими слоями рубероида ;
  • При отсутствии труб необходимого диаметра в одну скважину можно заложить несколько труб меньшего размера;
  • В верхнюю часть столба до застывания бетона закладывают шпильку с резьбой для удобного крепления элементов ростверка;
  • После заливки бетона строительство продолжают уже через 7 дней;
  • В качестве обвязки опор можно использовать деревянный брус, стальной швеллер, уголок или трубы;
  • Готовые опоры необходимо загрузить до начала промерзания грунта;
  • Не следует устанавливать дополнительные опоры для запаса прочности. При небольшом весе строения и пучинистом грунте увеличенная площадь основания способствует выдавливанию подземной конструкции.

Полезное видео по теме статьи:

Фундамент из металлических труб своими руками.

При строительстве загородных домов, хозяйственных зданий и заборов своими руками зачастую выбирают под основание столбчатую конструкцию. Этот способ передачи нагрузки на грунт используется в ответственных сооружениях, при строительстве мостов, эстакад, и подобных конструкций. Однако там применяют специальный фундамент на основе труб большого диаметра.

Разновидности столбчатых оснований.

В зависимости от сложности рельефа, глубины промерзания почвы и нагрузки на фундамент рассчитываются и устанавливаются точечные опорные конструкции, сваи. Они могут быть изготовлены из различных материалов. Способы установки выбираются при проектировании.

Столбчатый фундамент из металлических труб.

Столбчатый фундамент из металлических труб.

Фундамент может быть выполнен из различных труб:

  • металлических;
  • асбестоцементных;
  • пластиковых.

Фундамент, изготовленный из труб, называется столбчатый.

Металлические опоры.

Металлические столбы могут быть представлены стальными сваями и обсадными, забиваемыми в грунт трубами, которые впоследствии заливаются бетонной смесью. Чаще используются винтовые сваи. Они представляют полые трубы с конусным заострением в нижней части и направляющей спиральной лопастью для вкручивания в грунт. На верхней части сваи есть отверстия для ворота. Способом вертикального вкручивания своими руками или механизмом, она погружается на заданный уровень.

Такую сваю могут устанавливать вручную трое, причём один постоянно следит за вертикальностью погружаемого стержня. Изготовить своими руками основание с применением винтовых свай легко и финансово выгодно. Такой фундамент применяют для возведения деревянного дома, бани или устройства забора.

Фундамент из труб металлических.

Особо следует подчеркнуть, что работа по изготовлению такой основы под дом всесезонная, здание приподнято над грунтом, не подвержено весеннему затоплению паводком и быстро возводится своими руками.

Столбчатый винтовой фундамент нельзя использовать на склонах и плывунах. Ввиду того что дом приподнят над землёй потребуются большие вложения для утепления цоколя.

Следующим этапом станет установление ростверка на сваях, который может представлять ленту из бетона или деревянный оклад. Для лёгких сооружений свайная конструкция из труб служит опорными столбами для крепления надземных профилей.

Фундамент под большие нагрузки можно выполнять с применением металлических свай, установленных в предварительно выкопанные ямы.

При этом установка труб своими руками происходит по особой технологии.

  1. Согласно плану выполняется разметка точек фундамента на месте, вбиваются колышки.
  2. Обозначается граница фундамента с отступление в 2 метра по периметру.
  3. Готовятся ямы под столбы глубиной до полутора метров. Можно пробурить отверстия.
  4. На дно засыпается песчаная подушка, устанавливается труба и фиксируется песком по окружности.
  5. Внутрь трубы забивается арматура в песок с расстоянием между прутьями в 7 см.
  6. Заливается бетонная смесь, уплотняется, и контролируется в процессе застывания соосность и вертикальность опор.
  7. Поверх труб устанавливается ростверк.

При проведении работ своими руками необходимо использовать металлические трубы диаметром больше 250 мм. При установке труб подушка из песка должна быть достаточной, чтобы в ней закрепилась тяжёлая конструкция. По краям от неё должно оставаться не менее 30 см, чтобы забить эту полость чистым речным песком. Только когда свая будет стоять ровно и устойчиво, в неё можно устанавливать арматуру. Длина металлического прута должна быть не меньше чем на 20 см длиннее самой плети, так как войдёт она глубже в грунт.

Как сделать фундамент из труб металлических.

Фундамент под большие нагрузки можно выполнять с применением металлических свай, установленных в предварительно выкопанные ямы.

Ещё до заливки, на трубу следует смонтировать узел привязки. Заливать бетон следует только на основе цемента М500. При заливке постоянно уплотнять смесь доступными способами, чтобы убрать воздух из стакана. Столбчатый фундамент такого исполнения выдержит большие нагрузки и на нём можно устанавливать дом на склоне с большим уклоном. Плывуны таким опорам не страшны.

Ростверк устанавливается после застывания бетона для соединения труб. Столбчатый фундамент приобретает дополнительную связку, которая выполняется из металла или тяжёлого бетона.

Рекомендация: Хорошая обзорная статья, из нее узнаете о фундаменте из металлических труб. Конечно такой фундамент легкий и дешевый, помимо этого его можно строить в любое время года. Тем не менее не смотря на всю простоту и экономию есть проблемы с последующей эксплуатацией. Если вы не правильно рассчитаете количество металлических свай, их глубину и вес всего строения, то фундамент будет подвержен движению, что скажется на качестве всего строения.

Фундамент из труб: строим своими руками

Вы начали строительство собственного дома и столкнулись с проблемой закладки фундамента будущего здания? Вполне возможно, ведь существует обилие их разновидностей, и выбрать оптимальную – не всегда просто. Ознакомившись с данной статьей, вы узнаете, как возвести фундамент из металлических труб своими руками. На сегодняшний день он считается одним из самых популярных в частном строительстве. Это оптимальное решение для дачных участков, возведения деревянных либо каркасных одноэтажных домов, бань и хозяйственных построек.

Фундамент из труб

Когда уместно строить фундамент из труб?

В нашей стране под подошвой 70% фундаментов залегает грунт глинистого типа. По сравнению с остальными, он является слабым, потому и требует дополнительного уплотнения при строительстве частных домов. На протяжении нескольких десятилетий популярным «народным» методом решения такой проблемы является фундамент из труб. Его укладывают под легкие конструкции, а именно:

  • деревянные, каркасные одноэтажные дома;
  • дом из газоблока и других легких строительных материалов;
  • вспомогательные сооружения (беседки, террасы, бытовки, легкие гаражи);
  • натяжные конструкции промышленного назначения.

Существуют и исключения, когда фундамент на трубах укладывают под дома из кирпича и шлакоблоков. Сюда относятся случаи, когда согласно проектному расчету, суммарная площадь столбов соответствует типу здания и нагрузке, которую оно оказывает на основу. Прибегают к монтажу металлического фундамента из трубы на прочных грунтах (твердая глина, близкое расположение твердых горных пород либо крупнообломочный грунт).

Фундамент из труб своими руками для каркасника

Возникают и ситуации, когда у поверхности залегают слабые грунты, непригодные для какого-либо фундамента, а плотные находятся на значительной глубине.

В данном случае столбы глубокого заложения – единственное рациональное решение эффективного строительства. Отметим, принимать решение об устройстве столбчатого фундамента стоит только исходя из данных, полученных в результате геологических изысканий.

Достоинства трубного фундамента

Опорно-столбчатые основания, согласно строительной практике, максимально соответствуют всем требованиям строительства небольших зданий жилого и нежилого назначения. Среди преимуществ, которыми обладает фундамент, нужно отметить:

  • высокую скорость монтажа, по сравнению с большинством других видов фундамента;
  • установка арматуры осуществляется без привлечения спецтехники;
  • расходы на строительные материалы – вдвое ниже, нежели на обустройство ленточного основания;
  • отсутствие необходимости выполнять предварительную гидро- и теплоизоляцию;
  • быстрый монтаж даже на промерзших грунтах;
  • ремонтопригодность;
  • длительный срок эксплуатации конструкции (80-100 лет).

Достоинства трубного фундамента

Не обходится и без недостатков. Как известно, металлический фундамент не подходит строительству целевых зданий из-за малой несущей возможности (опорные основы не выдерживают многоэтажные габаритные конструкции). Пренебрежение этим правилом, а также использование труб в подвижных или рыхлых грунтах снижает устойчивость столбов и сокращает весь срок эксплуатации здания.

Какие трубы для фундамента использовать?

Используемые трубы классифицируются по материалу их изготовления. Обычно они устанавливаются по углам дома и в зонах пересечения стен (где есть наибольшие нагрузки). При этом нельзя допустить малейшие отклонения от соосности котлована, иначе могут образоваться трещины. Расстояние между столбами должно быть не более 2 метров, а заглубление – ниже точки промерзания (2 м). Это зависит и от характеристик будущего фундамента:

  • каменные, бутобетонные и кирпичные основания укладываются с помощью труб: в подготовленный колодец закладывается кладка на растворе, выгоняется до нулевой отметки;
  • сборные бетонные и ж/б блоки обычно применяются в промышленном строительстве;
  • монолитные железобетонные часто встречаются в индивидуальном строительстве и подразумевают сварку арматуры до получения цилиндра. Затем их вставляют в бетон, низ центрируется самостоятельно, а верх – с помощью колышков и растяжек.

На современном рынке стройматериалов существует обилие материалов, которые используются для создания надежного фундамента: металлические, пластиковые либо асбестовые трубы.

Применение асбестовых труб для фундамента

Монтаж такой опалубки довольно популярен среди застройщиков. Асбестоцементные трубы для фундамента во время укладки создают единую конструкцию с бетоном – благодаря этому обеспечивается высокая прочность фундамента. Специалисты также отмечают морозостойкость материала.Благодаря жесткости асбеста опалубка во время заливки бетона не деформируется, гладкая наружная поверхность остается неповрежденной.

Среди недостатков – ее высокая стоимость, однако спустя несколько лет эксплуатации, материал окупается. Представлены следующие разновидности а/ц труб:

  • безнапорные, предназначены для монтажа сетей безнапорной канализации/вентиляции, где среда подается без давления;
  • напорные трубы прочнее, эксплуатируются в условиях повышенного давления до 9 атм.

Металлические трубы для фундамента

Фундамент из железных труб всегда надежен при условиях правильного монтажа. Трубы из металла выигрывают по сравнению с остальными не только в надежности, но и в темпе выполнения работ. С другой стороны, достаточно много времени и усилий требует выставление опор в вертикальный и горизонтальный уровень. Металлоконструкции, используемые при монтаже, подвергаются коррозии, поэтому необходимо обрабатывать их антикоррозийными веществами.

Металлические трубы для фундамента

Преимущество металлических труб – в наличии нескольких вариантов обустройства фундамента:

  • установка опор ниже места, в котором проводилось бурение скважин, далее трубы заливаются бетонным раствором. Методика предусматривает изготовление ростверка для фундамента с профилем, приваренного к трубе;
  • очередной способ – с обустройством песчано-гравийной подушки и установки трубы диаметром до 20 см. Труба должна плотно прилегать к скважине – далее она заливается составом из цемента и песка. Если планируется строительство здания высотой более одного этажа – следует укрепить фундамент арматурой.

Фундамент из пластиковых труб

Как утверждают производители труб из ПВХ, срок службы данного материала в качестве опоры составляет от 50 лет. Такая долговечная опалубка отличается устойчивостью к большинству агрессивных сред, влаге и низким температурам. Несмотря на небольшой вес, конструкция является довольно жесткой и устойчивой. Приобрести можно трубы любого размера, на рынке представлены диаметры от 110 до 630 мм.

Также стоит отметить демократичную цену пластиковых труб. При закупке материала обращайте внимание на то, что трубы серого цвета предназначаются внутренней канализации – в грунте прослужат гораздо дольше изделия оранжевого цвета.

Как уложить фундамент из металлических труб своими руками?

Закладка столбчатого фундамента осуществляется по предварительно составленному плану. Учитывая геологические особенности территории, вид основания и характеристики постройки, назначают периметр, на точках опор вбивают колышки. После этого нужно снять плодородный слой почвы и выровнять поверхность. В зависимости от общего веса и габарита постройки, состава грунта и глубины грунтовых вод существует несколько методов установки металлических опор в качестве фундамента: мелкозаглубленный и заглубленный.

На сухих непучинистых почвах глубина закладки не превышает 80 см. Опоры вдавливают в скважины меньшего диаметра, заполняют бетонной смесью и обвязывают металлическим швеллером на расстоянии до 40 см от земли. Что касается строительных площадок с высоким залеганием вод и неустойчивым грунтом – в них столбы стоит заглублять ниже линии промерзания почвы (до 1,5 м) Бурить скважины рекомендуется на глубину до 1,8 м, их диаметр должен быть больше, нежели размер несъемной опалубки. Далее предстоит выполнить такие действия:

  • на дно ямы засыпать подушку из крупнозернистого песка;
  • вставить трубу, залить ее бетоном – раствор пропитывает подушку из песка, образуя устойчивое основание;
  • опалубка закрепляется вертикально до тех пор, пока основание полностью не «схватится»;

Фундамент из металлических труб своими руками

  • с целью увеличения прочности внутрь трубы вставляется прут арматуры;
  • пространство вокруг столба утрамбовывается смесью из грунта и песка.

Важно следить за тем, чтобы вся несущая система находилась на одном уровне, высота опор не должна превышать 40-50 см. После полного застывания бетона можно переходить непосредственно к сооружению ростверка.

Во сколько обходится трубный фундамент?

Основой каждого типа фундамента является цемент. Небольшим строениям подойдет бюджетная марка М400, более масштабным сооружениям стоит выбирать цемент не меньше М500. Также необходимо закупить песок и щебень – количество материалов зависит от некоторых показателей:

  • размеры будущего фундамента;
  • глубины и диаметра скважин;
  • разновидности труб;
  • арматуры и ее диаметра.

Цемент М500 для фундамента

Самыми выгодными считаются трубы из пластика. Помимо их невысокой себестоимости, можно сэкономить на транспортировке без привлечения грузового транспорта. Асбестовые трубы обойдутся в два раза дороже. Отметим, будет выгодней заказать длинные трубы и уже затем распилить их на части необходимой длины. К их стоимости следует добавить цену арматуры.

Металлические трубы являются одними из самых дорогих, но в то же время и самых надежных. Их стоимость колеблется в зависимости от диаметра и толщины стенки. Хоть в данном случае нет необходимости закупать арматуру, придется потратиться на антикоррозийные средства. Сэкономить можно, заказав трубы, уже обработанные и устойчивые к агрессивной среде и повышенной влажности. Также могут подойти б/у трубы.

Рекомендации для надежного фундамента из железных труб

  • Следует позаботиться о том, чтобы армирование углов было выполнено максимально качественно. Необходимо забивать предварительно подготовленную арматуру и в сам угол, и непосредственно в тех местах, которые по той или иной стене максимально приближены к месту их пересечения.
  • Гидроизоляция фундаментной плиты подразумевает заливку 5-10 см тощего бетона. Тощим он называется из-за присутствия большого количества щебня и малого цемента. Получается основание бетонной фундаментной плиты, и только сверху заливается основная часть фундаментного основания.
  • Если вы не знаете, какая нужна арматура для ленточного фундамента – воспользуйтесь услугами специалистов. Они проведут расчеты арматуры, которая будет выдерживать все нагрузки здания.
  • В случае расположения постройки в районе с резкими перепадами температуры или в регионе с неустойчивым типом грунта желательно выполнять устройство монолитной фундаментной плиты из нескольких элементов, скрепленных деформационными швами.
  • Чтобы шведская фундаментная плита не деформировалась от влаги и мороза – должна присутствовать дренажная система по всему периметру фундамента.
  • В процессе установки фундамента возникает вопрос: «Можно ли сваривать арматуру для фундамента»?

Сваривание арматуры возможно только в определённых случаях, ведь сама технология весьма специфична и имеет негативные последствия. Сварка металла ведет за собой частичное нарушение своей структуры, а значит снижается прочность и жесткость конструкции.

Важно, чтобы после заливки бетоном трубный фундамент полностью застыл. Чтобы он быстрее «схватился» – запрещается проведение любых работ на строительных площадках. Для полного застывания раствора требуется не менее двух недель. После истечения срока он становится достаточно крепким для установки деревянных или каркасных конструкций.

Как самостоятельно построить столбчатый фундамент из ПВХ труб — пошаговая инструкция

Самостоятельно залить фундамент под дом, баню или пристройку можно используя канализационные пластиковые трубы. Своеобразный свайный фундамент потребует меньше средств, чем классический ленточный, материалы для его устройства есть в любом строймаркете. Технология устройства столбчатого фундамента из пластиковых труб очень проста, а эксплуатационные характеристики подойдут для любого грунта. Главное здесь – учесть особенности грунта и климата.

Конструкция столбчатого фундамента

Столбчатый фундамент представляет собой точечные опоры, которые заделаны глубоко в грунт. Расстояние между столбами варьируется от 1 до 3 метров, в зависимости от веса постройки. Под легкое строение достаточно установки столбов по периметру несущих стен. Для более тяжелых домов столбчатый фундамент выглядит как равноудаленно расположенные опоры по всей площади.

Для равномерного распределения нагрузки отдельные столбы-опоры соединяют ростверком, который может быть выполнен в виде рамы-обвязки по периметру или уложенной на столбы железобетонной плиты. Заглубленность столбов и расположение ростверка относительно уровня почвы варьируется.

Различают столбчатый фундамент по высоте:

  • заглубленный – строят для предотвращения продувания здания под полом;
  • низкий – располагают ростверк на уровне земли;
  • высокий – дом поднимают над уровнем земли на затопляемых участках.

Материалом для опорных столбов служит армированный бетон или готовые сваи. Поскольку готовые сваи и их установка достаточно дороги, то для бюджетного строительства представляет интерес возможность использования минимума недорогих материалов.

Самостоятельное строительство столбчатого фундамента мало отличается от технологии строительства ленточного фундамента. Здесь также требуется создание опалубки для заливки опорных столбов.

Вариантов выполнения несколько:

  • Использование рубероида. Бюджетный вариант, подходящий для легких строений. Поскольку материал мягкий и непрочный на разрыв, опоры получаются разной толщины. Непрочные стенки опалубки из рубероида легко рвутся, что затрудняет утрамбовку основы.
  • Использование асбестовых труб. Такая опалубка обходится дороже, чем в первом случае, хорошо держит форму. Недостатком использования асбестовых труб является их токсичное влияние на человека. Асбестовая пыль может попасть в легкие при нарезке труб на этапе строительства. Не исключено попадание асбеста и при эксплуатации строения.
  • Пластиковые трубы. Этот вариант несъемной опалубки для строительства столбчатого фундамента доступен по цене, экологически чист, удобен в работе.

На сегодняшний день пластиковые канализационные трубы оранжевого цвета являются оптимальным вариантом для несъемной опалубки для столбчатого фундамента.

Где используется столбчатый фундамент из пластиковых труб

Подобная технология строительства изначально использовалась в местах, где строительство сплошного фундамента затруднено.

Ее используют в следующих случаях:

  • под легкие постройки – бани, беседки, веранды, хозяйственные постройки;
  • под одноэтажные жилые и дачные дома из бревен, бруса, каркасных панелей;
  • для строительства устойчивого фундамента в зонах с низким промерзанием грунта или близко расположенными грунтовыми водами;
  • для равномерной передачи нагрузки на грунт при строительстве на неровном ландшафте;
  • для построек с подвальным помещением.

Устройство столбчатого фундамента из пластиковых труб является выгодным решением в стесненных материальных условиях. Качество постройки при этом не страдает при условии, что здание легкое и малоэтажное. Укрепление бетонной основы столбов и увеличение несущей способности фундамента достигается закладкой металлической арматуры в процессе заливания раствора.

Преимущества и недостатки фундамента из труб ПВХ

Столбчатый фундамент из пластиковых труб имеет множество преимуществ перед классическим ленточным:

  • его устройство не требует большого объема земельных работ;
  • монтаж доступен для выполнения одним человеком;
  • расходных материалов уходит в разы меньше;
  • трубы ПВХ для наружной канализации не разрушаются под действием внешних факторов и служат защитой для бетона;
  • материал экологически чист и химически инертен, что делает безопасным его использование для строительства бань и жилых домиков;
  • заглубление столбов ниже уровня промерзания грунта делает фундамент устойчивым – здание не «гуляет» при смене сезонов, как это часто бывает при ленточном варианте.

Минусы столбчатого фундамента из пластиковых труб:

  • ограниченный срок службы до 50-70 лет (для сравнения у монолита 100-150 лет);
  • недостаточная крепость для возведения капитальных построек – максимально допустимая нагрузка до 4 тонн;
  • проседание одной из опор может повлечь разрушение всего строения;
  • необходимость утепление надземной части столбов для предотвращения их растрескивания в сильные (ниже -15) морозы.

Обратите внимание! Опалубку столбчатого фундамента строят из канализационных труб для внешней прокладки (оранжевого цвета), которые изначально предназначены для эксплуатации на улице.

Технология устройства фундамента из пластиковых труб

Строительство начинают с составления проекта и выбора материалов. При расчете материалов исходят из необходимости затрат на один столб. Длина одного столба зависит от выбора типа фундамента и высоты промерзания грунта. В среднем глубина бетонирования начинается от 1,5 м.

Обратите внимание! Диаметр канализационной трубы составляет от 110 до 180 мм. Чем тяжелее постройка, чем шире трубу следует брать и чаще ставить столбы.

Для работы потребуются следующие инструменты:

  • лопата и земляной бур;
  • лазерный уровень, рулетка;
  • бечевка, колышки;
  • бетономешалка, емкости для раствора;
  • болгарка или ножовка.

Начинают работы с очистки и выравнивания участка, его разметки. Разметку проводят с помощью колышков, которыми намечают место будущих столбов. Первыми устанавливают угловые опоры, затем остальные.

  • труба ПВХ канализационная для опалубки;
  • цемент, песок, щебень;
  • металлический прут для армирования (длина прутов превышает размер трубы на 50 см).

Технология устройства опоры столбчатого фундамента следующая:

  • На месте будущего столба бурят скважину. Низ ее расширяют при помощи лопаты в стороны, устраивая «основание для будущей опоры». Диаметр ямы должен превышать диаметр трубы минимум на 5 см.
  • Дно засыпают мелким гравием.
  • Трубу заливают раствором в два подхода, вставляя в нее металлические пруты. Первая заливка предназначена для бетонирования основания. Ее проводят, поднимая трубу.
  • Выравнивание опор относительно горизонта и друг друга проводят при помощи лазерного уровня.

Обратите внимание! Копать скважины под все столбы сразу можно только на устойчивом грунте. Если грунт осыпается, то работы проводят поступательно, выкапывая и бетонируя по одной шахте.

Как сэкономить на строительстве фундамента: 4 практичных решения

На фундамент в общей смете строительства приходится 15-20%, и желание максимально снизить расходы более чем объяснимо. В этой статье мы рассмотрим несколько относительно экономичных оснований для дома

Разумеется, фундамент дома не выбирают, как товар по акции. Чтобы определиться с его типом, нужно учесть множество факторов — тип грунта на участке, уровень подземных вод, глубину промерзания почвы, общую нагрузку от стен. И все же можно сделать некоторые обобщения.

Столбчатый фундамент

Варианты столбчатого фундамента

Если стены дома будут легкими (деревянными или каркасными), и проект не предполагает наличие подвала, подойдет простейший столбчатый фундамент, то есть система независимых опор из бетона, кирпича, камня или фундаментных блоков.

Фундамент такого рода имеет массу достоинств, и основное — относительно низкая стоимость. При прочих равных он обходится в полтора-два раза дешевле ленточного. Для его закладки не нужна тяжелая строительная техника, и работы не отнимают много времени. А простоят такие опоры минимум полвека (разумеется, при строгом соблюдении технологии).

Но, говоря о достоинствах, мы должны упомянуть недостатки. Столбчатые опоры уходят в землю всего на 0,5–0,7 м, а это выше глубины промерзания. Значит, в холода на них будут действовать силы морозного пучения, заставляя двигаться вверх-вниз. Но поскольку столбики независимы и каждый «гуляет» сам по себе, некоторые из них уйдут слишком глубоко и перестанут подпирать стены. В этом — главный минус столбчатого фундамента.

Еще одна проблема — отсутствие цоколя. Впрочем, ее можно решить. Чтобы защитить подпольную зону от холода, влаги и прочих внешних воздействий, делают забирку — стену, объединяющую столбы. Возвести ее можно из кирпича, бетона или бутового камня, но разумнее всего использовать относительно дешевые листы ЦСП. Кирпичная забирка зачастую обходится дороже самого фундамента, сводя экономию на нет.

Забирку из камня или кирпича нельзя связывать с опорами фундамента, так как из-за неравномерности осадки в ней могут образоваться трещины

Также стоит отметить, что столбчатый фундамент категорически противопоказан тогда, когда грунты на участке рыхлые, слабонесущие, и если высок уровень грунтовых вод. Еще одно противопоказание — ярковыраженный рельеф с сильными (2,0 м и больше) перепадами высот.

Схема устройства столбчатого фундамента из блоков

Завершая тему, приведем конкретный пример создания опор из полнотелых бетонных блоков размером 20×20×40 см. Согласно предварительно сделанной разметке в почве выкапывают ямы, засыпают в них песок, пропитывают водой и трамбуют, чтобы добиться максимального уплотнения. Далее складывают на подготовленной подушке блоки, скрепляя их кладочным раствором. Толщина блоков должна быть равна толщине стен плюс 10–12 см.

Расстояние между сваями варьируется от 1,5 до 2,5 м (чем выше нагрузка, тем больше столбов и тем ближе друг к другу они должны стоять). И наконец, опоры укрывают столбы рулонным гидроизоляционным полотном, чтобы защитить от влаги нижнюю обвязку постройки.

Винтовой фундамент

Как мы видим, создание столбчатого фундамента не требует колоссальных усилий. Но еще проще соорудить винтовой. Это, пожалуй, наименее трудоемкий фундамент из всех существующих. При этом он способен держать на себе даже внушительную постройку из камня. Что же обеспечивает ему эти качества?

Схема установки винтовых свай

Сваи винтового фундамента не нужно строить. Они продаются уже готовыми к установке. Каждая представляет собой отрезок стальной трубы с лопастью, благодаря которой ее легко вворачивают в грунт. Установив опору на расчетную глубину, ее заливают бетоном (достаточно марки М300). После затвердевания смеси опора готова принимать нагрузку от стен. Работы можно вести в любое время года.

Чтобы конструкция была целостной, сваи объединяют при помощи швеллера, бруса, железобенного ростверка или же укладывают поверх монолитную бетонную плиту. Для фиксации ростверка на конец сваи приваривают оголовок.

Как мы видим, земляные работы в данном случае не нужны, а это — огромная экономия ресурсов.

При прочих равных винтовой фундамент обходится на 30–40% дешевле железобетонной «ленты» или монолитной плиты

У кого-то подобная конструкции может вызвать недоверие. Смогут ли вкрученные в землю «винты» нести на себе каменные стены? Как показывает практика, да. Приведем конкретный пример. Свая длиной 2,5 м, диаметром 108 мм, при толщине стенки — 4 мм, диаметре лопасти — 300 мм и толщине лопасти — 5 мм, способна выдержать нагрузку в 5 т. Если же дом деревянный, запас прочности будет просто огромным, ведь на каждую сваю ляжет нагрузка не более 2–3 т.

Отметим, что во время ввинчивания сваи почва не разрыхляется, а наоборот, уплотняется лопастью. Благодаря этому опоры прекрасно показывают себя на слабонесущих грунтах. Если же грунт неоднороден, сваи просто устанавливают на разную глубину, в зависимости от особенностей конкретного участка, а затем выравнивают верхушки по строительному уровню.

Мелкозаглубленный ленточный фундамент

Для деревянного, каркасного, пенобетонного или иного «легкого» дома с подвалом или погребом подойдет малозаглубленный ленточный фундамент. Он почти не уступает в прочности заглубленному, но при этом обходится приблизительно на треть дешевле. Что объяснимо — погруженный в грунт на 0,3–0,5 м, а не на 1,5–1,8 м, он требует намного меньше трудозатрат и материалов. Еще один ощутимый плюс данного основания в том, что его можно использовать почти на всех грунтах, кроме разве что чрезмерно пученистых.

Мелкозаглубленный ленточный фундамент лучше не оставлять ненагруженным на зиму. Это может привести к его деформации под воздействием сил морозного пучения

Схема устройства мелкозаглубленного фундамента

Рассмотрим технологию создания малозаглубленной «ленты». Прежде всего, необходимо вырыть траншею расчетной глубины (которая обычно составляет 0,7 м) и засыпать на дно противопучинную подушку толщиной 0,3 м. При этом нижний слой 0,2 м делают из крупного песка, а верхние 0,1 м — из смеси песка со щебнем. Основание утрамбовывают, а потом покрывают водонепроницаемой пленкой. Она нужна для того, чтобы во время заливки смеси цементное молочко из бетона не просачивалось в песок.

Далее устанавливают деревянную опалубку и закрепляют с внутренней ее стороны листы рубероида. Тогда цемент не вытечет через щели между досками. Кроме того, эта мера заметно облегчит разборку опалубки и предотвратит порчу пусть и недорогого, но все же не бесплатного пиломатериала. Потом его можно будет использовать вновь.

Наконец, внутри опалубки устанавливают арматуру и заливают раствор. Спустя всего две недели на таком основании уже можно будет возводить стены.

Буронабивной фундамент

Схема буронабивного фундамента

Самым надежным из всех относительно дешевых фундаментов является буронабивной. Он достойно несет на себе даже самые тяжелые каменные стены. Ни тип грунта, ни уровень грунтовых вод для него значения не имеют. Опоры закладывают ниже точки промерзания, так что силы морозного пучения на них не влияют.

Буронабивной фундамент требует земляных работ, но относительно небольшого объема. В точках, определенных проектом, строители бурят скважины, помещают внутрь арматурный каркас и заливают бетон. Если почва песчаная и может осыпаться в процессе, стенки скважины укрепляют при помощи рубероида или обсадной трубы. Последнюю после заливки можно извлечь или оставить. Второй вариант, пожалуй, предпочтительнее, так как прочность сваи при этом несколько повысится.

Облегчить и ускорить работу по бурению скважин может многофункциональный малогабаритный трактор. Он мобилен и не оказывает большого давления на грунт

После затвердевания раствора нужно создать ростверк — верхнюю часть фундамента в виде железобетонной или металлической балки или ленты. Она свяжет в одно целое все опоры и обеспечит равномерное распределение веса на них. Ростверк может лежать намного выше уровня грунта или же напротив, находиться под землей.

Отметим, что если дом опирается на буронабивной фундамент, нельзя связывать его с пристройками — террасой, верандой или крыльцом. Для них нужно возвести собственные основания, и оставить деформационный шов. Если этого не сделать, из-за разницы нагрузок на конструкцию (а крыльцо давит на фундамент намного меньше, чем дом) неизбежно возникнут деформации.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
