ВИП-1 Измерители водонепроницаемости бетона вакуумным методом

Вакуумные измерители проницаемости ВИП-1.2, ВИП-1.3 ГОСТ 12730.5-84

  • Неразрушающий контроль
  • Оборудование и материалы для сварочных работ
  • Геодезическое оборудование
  • Приборы контроля физических параметров
  • Установка для электроэрозионного нанесения металлических покрытий
  • Лабораторное оборудование
  • Оборудование для сварки ПЭ и ПНД труб
  • Оборудование для определения механических свойств
  • Приборы контроля строительства
    • Динамометры
    • Контроль качества бетона и обследование железобетонных конструкций
    • Влагомер строительных материалов
    • Измерительное оборудование для дорожных работ
    • Испытания асфальтобетона и органических вяжущих
    • Испытания грунтов и каменных материалов
    • Испытания растворной и бетонной смеси
    • Трассоискатели и Металлоискатели
    • Приборы для контроля арматуры железобетонных изделий и прочности бетона, кирпича
  • Аналитическое оборудование

  • Описание

Преимущества

  • Впервые реализован полностью автономный моноблочный прибор
  • Однокамерное и двухкамерное исполнение: с охранной зоной, измерением сопротивления проникновению воздуха и оценки глубины образования вакуума
  • Три компактных и легких модификации со встроенными электроникой и аккумуляторами, в том числе со встроенными вакуумным электронасосом и мощным силовым аккумулятором
  • Возможность использования на вертикальных поверхностях и местах с ограниченным доступом, а также на образцах-кубах 150х150 мм и кернах ø150 мм
  • Простота подготовки и проведения испытаний
  • Встроенное зарядное устройство

Основные функции

  • Регистрация процессов изменения давления в вакуумных камерах
  • Интеллектуальная обработка информации
  • Определение сопротивления материала проникновению воздуха
  • Оценка глубины образования вакуума (для 2-камерной модификации)
  • Система меню для выбора режимов работы
  • Отображение информации на графическом дисплее с подсветкой
  • Полная архивация процессов, результатов и условий измерений, в т.ч. вида материала, времени и температуры
  • Русский и английский язык меню и текстовых сообщений
  • USB интерфейс для связи с ПК и заряда аккумулятора

Сервисная компьютерная программа

  • Перенос результатов измерений в компьютер
  • Архивация, документирование и обработка результатов
  • Экспорт результатов в Excel, текстовый формат и другие приложения

Состав базовых комплектов ВИП-1.2, 1.3

  • Прибор с измерительной камерой, выпускается в двух модификациях:
    • ВИП-1.2 — моноблочный однокамерный прибор с встроенными электроникой, электронасосом и литиевым аккумулятором
    • ВИП-1.3 — моноблочное двухкамерное исполнение со встроенными электроникой, электроприводным вакуумным насосом и литиевым аккумулятором (одна камера измерительная, вторая — охранная зона для повышения точности измерений). Прибор находится в стадии постановки в серийное производство.
  • Блок питания USB
  • Сервисная программа на CD, кабель USB
  • Сумка
  • Руководство по эксплуатации
  • Свидетельство о Госповерке

Дополнительная комплектация

  • Кожаный кофр

Технические характеристики

Давление в камере, МПа, не выше

Диапазон измерения сопротивления, с/см 3

Диапазон марок бетона по водонепроницаемости

Пределы погрешности измерения сопротивления, %, не более

Пределы погрешности измерения давления, кПа

Измерители проницаемости вакуумные ВИП-1

Номер в ГРСИ РФ:53692-13
Производитель / заявитель:ООО НПП «Интерприбор», г.Челябинск

Скачать

Информация по Госреестру

Основные данные
Номер по Госреестру53692-13
НаименованиеИзмерители проницаемости вакуумные
МодельВИП-1
Год регистрации2013
Методика поверки / информация о поверкеРазделы 7 НКИП.408931.100 РЭ, НКИП.408932.100 РЭ, НКИП.408933.100 РЭ
Межповерочный интервал / Периодичность поверки1 год
Страна-производительРоссия
Информация о сертификате
Срок действия сертификата06.06.2018
Тип сертификата (C — серия/E — партия)C
Дата протоколаПриказ 554 п. 10 от 06.06.2013
Производитель / Заявитель

ООО НПП «Интерприбор», г.Челябинск

Назначение

Измерители проницаемости вакуумные ВИП-1 (далее приборы) предназначены для измерения вакуумметрического давления и определения параметра воздухопроницаемости материала (бетона, раствора) и сопротивления этих материалов проникновению воздуха в образцах, изделиях и конструкциях.

Описание

Принцип работы приборов основан на измерении в течение определенного промежутка времени падения вакуумметрического давления предварительно созданного в вакуумной камере прибора с последующим автоматическим вычислением по измеряемым величинам параметров проницаемости. Результаты измерения параметров проницаемости индицируются на дисплее электронных блоков приборов.

Результаты измерения вакуумметрического давления индицируются на дисплее прибора в двух единицах измерения кПа и кгс/см2. Преобразование информации из одной единицы измерения в другую происходит автоматически, по заданному в приборе алгоритму с использованием переводного коэффициента 1 кгс/см2 = 98,0665 кПа.

В процессе измерения полость вакуумметрической камеры прибора имеет герметичный контакт через мастику с поверхностью испытываемого материала.

Приборы выпускаются в трех модификациях — ВИП-1.1, ВИП-1.2, ВИП-1.3 имеющих набор базовых сервисных функций и отличающихся по конструкции и комплектности. Связь с ПК у всех модификаций осуществляется через USB-порт. Набор базовых сервисных функций позволяет:

— измерять вакуумметрическое давление;

— сохранять результаты измерений в памяти приборов.

Модификации приборов ВИП-1.1, ВИП-1.2 состоят из однокамерных измерительных блоков, выполненных в малогабаритном корпусе в виде цилиндра с двумя ручками. Измерительные блоки имеют встроенные дисплеи и 9-ти клавишные клавиатуры.

В приборе модификации ВИП-1.1 вакуумметрическое давление Рвак в камере создается при помощи ручного вакуумного насоса, который присоединяется к прибору через специальное отверстие. Насосом внутри камеры прибора создается разряжение, которое характеризуется уровнем начального абсолютного давления Рабс. При достижении начального значения Рабс 65 кПа), индицируемого на дисплее, клапан насоса перекрывают и прибор переводят в режим измерения.

В приборе модификации ВИП-1.2 вакуумметрическое давление Рвак в камере создается встроенным в корпус прибора электрокомпрессором. Запуск электрокомпрессора осуществляется нажатием клавиши «М». После создания в камере разряжения с первоначальным значением абсолютного давления Рабс 65 кПа), электрокомпрессор автоматически отключается. Прибор переходит в режим измерения.

Модификация прибора ВИП-1.3 состоит из двухкамерного (центральной и внешней камер) измерительного блока в малогабаритном корпусе. Камеры представляют собой полые, герметично изолированные друг от друга цилиндры с встроенными электрокомпрессорами. Корпус имеет две ручки, встроенный дисплей и 9-ти клавишную клавиатуру. Запуск электрокомпрессора центральной камеры осуществляется нажатием клавиши «М». После создания в центральной камере разряжения с первоначальным значением абсолютного давления Рабс 65 кПа), электрокомпрессор автоматически отключается. Прибор переходит в режим измерения.

После начала измерений, электрокомпрессор внешней камеры создает вакуумметрическое давление, равное давлению в центральной камере и поддерживает это равенство давлений на протяжении всего измерения. Данная схема позволяет вычислить глубину образования вакуума — параметр, характеризующий проницаемость конструкции.

Место пломбирования и клеймения приборов модификации ВИП-1.1, ВИП-1.2, ВИП-1.3 от несанкционированного доступа расположено на лицевой панели корпуса электронного блока прибора.

Фотографии общего вида приборов и места пломбирования представлены на рисунках 1-5 .

Программное обеспечение

Программное обеспечение неизменяемое и несчитываемое.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «средний» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Вакуумный измеритель проницаемости ВИП-1.2, ВИП-1.3

Вакуумный измеритель проницаемости ВИП-1.2, ВИП-1.3

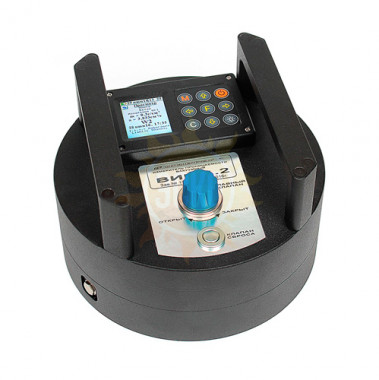

Вакуумный измеритель проницаемости ВИП-1.2

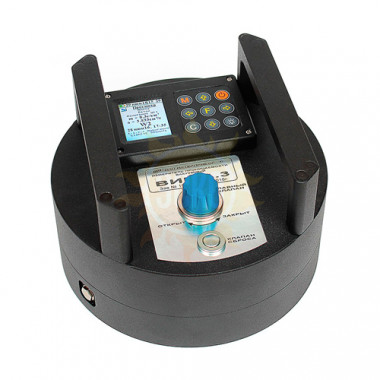

Вакуумный измеритель проницаемости ВИП-1.3

Вакуумный измеритель проницаемости ВИП-1.3

ЦЕНА: от 164 400 руб.
Модификации:

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

Тип оборудования: измеритель активности цемента

Производитель: Россия

Серия: ВИП-1

Модели: ВИП-1.2 и ВИП-1.3

Описание: прибор для определения водонепроницаемости и проницаемости бетона и др. материалов воздухом

Гарантия: 12 месяцев

Сертификаты и свидетельства: Прибор соответствует ГОСТ 12730.5-84.

Назначение прибора:

Вакуумные измерители проницаемости ВИП-1.2, ВИП-1.3 предназначены для ускоренного определения водонепроницаемости бетона по величине сопротивления проникновению воздуха по ГОСТ 12730.5-84 в конструкциях, изделиях, образцах из бетона и других строительных материалов.

Преимущества вакуумного измерителя проницаемости ВИП-1.2, ВИП-1.3:

  • Единственный моноблочный прибор со встроенными миниатюрными вакуумными насосами, мощным литиевым аккумулятором и электронно-измерительным блоком
  • Автоматический цикл измерений, простота подготовки и проведения испытаний
  • Возможность использования на горизонтальных и вертикальных поверхностях, в местах с ограниченным доступом, а также на образцах-кубах 150х150 мм и кернах ø150 мм
  • Эргономичное, компактное и малогабаритное исполнение из легкосплавных материалов
  • Выпускается два варианта исполнения прибора
  • Встроенное зарядное устройство

Основные функции измерителей проницаемости ВИП-1.2, ВИП-1.3:

  • Создание разряжения в камерах посредством встроенных вакуумных электронасосов
  • Регистрация процессов изменения давления в вакуумных камерах
  • Измерение сопротивления материала проникновению воздуха
  • Определение марки бетона по его водонепроницаемости
  • Определение глубины образования вакуума (для ВИП-1.3)
  • Система меню для выбора режимов работы
  • Отображение информации на цветном TFT дисплее с подсветкой
  • Полная архивация процессов, результатов и условий измерений, в т.ч. вида материала, времени и температуры
  • Русский и английский язык меню и текстовых сообщений
  • USB интерфейс для связи с ПК и заряда аккумулятора

Сервисная компьютерная программа:

  • Перенос результатов измерений в компьютер
  • Архивация, документирование и обработка результатов
  • Экспорт результатов в Excel, текстовый формат и другие приложения

Модификации:

  • ВИП-1.2 — моноблочный однокамерный прибор с встроенными: электроникой, электронасосом и литиевым силовым аккумулятором
  • ВИП-1.3 — моноблочное двухкамерное исполнение со встроенным: электроникой, электроприводным вакуумным насосом и литиевым силовым аккумулятором (в стадии постановки в серийное производство)

Технические характеристики вакуумного измерителя проницаемости ВИП-1.2, ВИП-1.3:

Начальное давление:
— абсолютное давление Pабс, не более, кПа35
— вакууметрическое давление, не менее, кПа65
Диапазон измерения вакууметрического давления, кПа10. 65
Пределы допускаемой абсолютной погрешности измерения вакууметрического давления, кПа±2
Диапазон измерения сопротивления, с/см30,1. 1000
Диапазон марок бетона по водонепроницаемости0. 20
Пределы погрешности измерения сопротивления, %, не более±7
Дискретность индикации:
— давление, кПа0,1
— сопротивления, с/см 30,1
Габаритные размеры, мм:Ø180х120
Масса, кг:
— однокамерного прибора ВИП-1.22,2
— двухкамерного прибора ВИП-1.32,3

Комплект поставки:

  • Прибор с измерительной камерой, выпускается в двух модификациях:
    • ВИП-1.2 — моноблочный прибор с одной измерительной вакуумной камерой, встроенными электроникой, электронасосом и литиевым аккумулятором
    • ВИП-1.3 — моноблочный прибор с двумя вакуумными камерами (одна измерительная, вторая — охранная зона для повышения точности измерений), встроенными электроникой, электроприводным вакуумным насосом и литиевым аккумулятором
  • Мастика ГОСТ 14971
  • Шпатель
  • Зарядное устройство USB (1А)
  • Кабель USB
  • Программа связи с ПК на «Flash-визитке» / CD
  • Руководство по эксплуатации
  • Сумка
  • Свидетельство о Госповерке (1 год)

Дополнительная комплектация:

  • Кожаный кофр

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по приборам для контроля водонепроницаемости бетона можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе » контакты «.

Доставляем приборы для испытания грунтов, асфальта, бетона, кирпича и других строительных материалов по всей России курьерскими службами и транспортными компаниями.

Измеритель водонепроницаемости бетона ВИП-1.3 в Москве

ВИП-1.2 и ВИП-1.3 предназначены для ускоренного определения водонепроницаемости бетона по величине сопротивления проникновению воздуха по ГОСТ 12730.5-84 в конструкциях, изделиях, образцах из бетона и других строительных материалов. Важно! Цена на сайте указана при оплате без НДС ( упрощенная система налогообложения) При оплате с НДС цена увеличивается на сумму НДС-20%.

Вы можете купить Измеритель водонепроницаемости бетона ВИП-1.3 в Москве в Москве. Позвоните нам по телефону 8 (800) 222-50-65,

или отправьте запрос по электронной почте info@profftest.ru

В любую точку России и страны Таможенного союза.

Нашли товар дешевле? Мы предложим более выгодную цену и условия.

Техническая поддержка и консультации заказчиков.

  • Обзор
  • Отзывы ( 0 )

Применяется в лабораториях, заводских и построечных условиях, при обследовании зданий и сооружений.

Преимущества
  • Единственный моноблочный прибор со встроенными миниатюрными вакуумными насосами, мощным литиевым аккумулятором и электронно-измерительным блоком
  • Автоматический цикл измерений, простота подготовки и проведения испытаний
  • Возможность использования на горизонтальных и вертикальных поверхностях, в местах с ограниченным доступом, а также на образцах-кубах 150х150 мм и кернах ø150 мм
  • Эргономичное, компактное и малогабаритное исполнение из легкосплавных материалов
  • Выпускается два варианта исполнения прибора
  • Встроенное зарядное устройство
Основные функции
  • Создание разряжения в камерах посредством встроенных вакуумных электронасосов
  • Регистрация процессов изменения давления в вакуумных камерах
  • Измерение сопротивления материала проникновению воздуха
  • Определение марки бетона по его водонепроницаемости
  • Система меню для выбора режимов работы
  • Отображение информации на цветном TFT дисплее с подсветкой
  • Полная архивация процессов, результатов и условий измерений, в т.ч. вида материала, времени и температуры
  • Русский и английский язык меню и текстовых сообщений
  • USB интерфейс для связи с ПК и заряда аккумулятора
  • Определение глубины образования вакуума (для ВИП-1.3)

Технические характеристики

Начальное давление:
— абсолютное давление Pабс, не более, кПа35
— вакууметрическое давление, не менее, кПа65
Диапазон измерения вакууметрического давления, кПа10. 65
Пределы допускаемой абсолютной погрешности измерения вакууметрического давления, кПа±2
Диапазон измерения сопротивления, с/см30,1. 1000
Диапазон марок бетона по водонепроницаемости0. 20
Пределы погрешности измерения сопротивления, %, не более±7
Дискретность индикации:
— давление, кПа0,1
— сопротивления, с/см30,1
Габаритные размеры, мм:Ø180х120
Масса, кг:
— однокамерного прибора ВИП-1.22,2
— двухкамерного прибора ВИП-1.32,3
Сервисная компьютерная программа
  • Перенос результатов измерений в ПК
  • Архивация, документирование и обработка результатов
  • Экспорт в Excel, сохранение в текстовый формат для других программ

Комплект поставки:

  • Прибор с измерительной камерой:
    • ВИП-1.3 — моноблочный прибор с двумя вакуумными камерами (одна измерительная, вторая — охранная зона для повышения точности измерений), встроенными электроникой, электроприводным вакуумным насосом и литиевым аккумулятором
  • Мастика ГОСТ 14971
  • Шпатель
  • Зарядное устройство USB (1А)
  • Кабель USB
  • Программа связи с ПК на «Flash-визитке» / CD
  • Руководство по эксплуатации
  • Сумка
  • Свидетельство о Госповерке (1 год)

ВИП-1 Измерители водонепроницаемости бетона вакуумным методом

  • Комплекты (2)
  • Описание
  • Характеристики
  • Комплектация

ВИП-1.2 и ВИП-1.3 предназначены для ускоренного определения водонепроницаемости бетона по величине сопротивления проникновению воздуха по ГОСТ 12730.5 в конструкциях, изделиях, образцах из бетона и других строительных материалов.

Применяется в лабораториях, заводских и построечных условиях, при обследовании зданий и сооружений.

Преимущества
  • Единственный моноблочный прибор со встроенными миниатюрными вакуумными насосами, мощным литиевым аккумулятором и электронно-измерительным блоком
  • Автоматический цикл измерений, простота подготовки и проведения испытаний
  • Возможность использования на горизонтальных и вертикальных поверхностях, в местах с ограниченным доступом, а также на образцах-кубах 150х150 мм и кернах ø150 мм
  • Эргономичное, компактное и малогабаритное исполнение из легкосплавных материалов
  • Выпускается два варианта исполнения прибора
  • Встроенное зарядное устройство
Основные функции
  • Создание разряжения в камерах посредством встроенных вакуумных электронасосов
  • Регистрация процессов изменения давления в вакуумных камерах
  • Измерение сопротивления материала проникновению воздуха
  • Определение марки бетона по его водонепроницаемости
  • Определение глубины образования вакуума (для ВИП-1.3)
  • Система меню для выбора режимов работы
  • Отображение информации на цветном TFT дисплее с подсветкой
  • Полная архивация процессов, результатов и условий измерений, в т.ч. вида материала, времени и температуры
  • Русский и английский язык меню и текстовых сообщений
  • USB интерфейс для связи с ПК и заряда аккумулятора
Начальное давление:
— абсолютное давление Pабс, не более, кПа35
— вакууметрическое давление, не менее, кПа65
Диапазон измерения вакууметрического давления, кПа10. 65
Пределы допускаемой абсолютной погрешности измерения вакууметрического давления, кПа±2
Диапазон измерения сопротивления, с/см30,1. 1000
Диапазон марок бетона по водонепроницаемости0. 20
Дискретность индикации:
— давление, кПа0,1
— сопротивления, с/см30,1
Габаритные размеры, мм:Ø180х120
Масса, кг:
— однокамерного прибора ВИП-1.22,2
— двухкамерного прибора ВИП-1.32,3
  • Прибор с измерительной камерой, выпускается в двух модификациях:
      • ВИП-1.2 — моноблочный прибор с одной измерительной вакуумной камерой, встроенными электроникой, электронасосом и литиевым аккумулятором
      • ВИП-1.3 — моноблочный прибор с двумя вакуумными камерами (одна измерительная, вторая — охранная зона для повышения точности измерений), встроенными электроникой, электроприводным вакуумным насосом и литиевым аккумулятором
  • Мастика ГОСТ 14971
  • Шпатель
  • Зарядное устройство USB (1А)
  • Кабель USB
  • Программа связи с ПК на «Flash-визитке» / CD
  • Руководство по эксплуатации
  • Сумка
  • Свидетельство о Госповерке (1 год)
Артикул:Наименование:Цена:
1.589024ВИП-1.2

ВИП-1.2 — моноблочный прибор с одной измерительной вакуумной камерой, встроенными электроникой, электронасосом и литиевым аккумулятором

ВИП-1.3 — моноблочный прибор с двумя вакуумными камерами (одна измерительная, вторая — охранная зона для повышения точности измерений), встроенными электроникой, электроприводным вакуумным насосом и литиевым аккумулятором

ВИП-1 Измерители водонепроницаемости бетона вакуумным методом

Базовая комплектация
  • Прибор с измерительной камерой, выпускается в двух модификациях:
    • ВИП-1.2 — моноблочный прибор с одной измерительной вакуумной камерой, встроенными электроникой, электронасосом и литиевым аккумулятором
    • ВИП-1.3 — моноблочный прибор с двумя вакуумными камерами (одна измерительная, вторая — охранная зона для повышения точности измерений), встроенными электроникой, электроприводным вакуумным насосом и литиевым аккумулятором
  • Мастика ГОСТ 14971
  • Шпатель
  • Зарядное устройство USB (1А)
  • Кабель USB
  • Программа связи с ПК на «Flash-визитке» / CD
  • Руководство по эксплуатации (с отметкой о поверке)
  • Сумка
Дополнительная комплектация

Кофр для прибора ВИП-1

Габариты 280х240х180 мм

  • Назначение
  • Характеристики
  • Загрузки
  • Вопросы
  • Дополнительно

Назначение

ВИП-1.2 и ВИП-1.3 предназначены для ускоренного определения водонепроницаемости бетона по величине сопротивления проникновению воздуха по ГОСТ 12730.5 в конструкциях, изделиях, образцах из бетона и других строительных материалов.

Применяется в лабораториях, заводских и построечных условиях, при обследовании зданий и сооружений.

Преимущества
  • Единственный моноблочный прибор со встроенными миниатюрными вакуумными насосами, мощным литиевым аккумулятором и электронно-измерительным блоком
  • Автоматический цикл измерений, простота подготовки и проведения испытаний
  • Возможность использования на горизонтальных и вертикальных поверхностях, в местах с ограниченным доступом, а также на образцах-кубах 150х150 мм и кернах ø150 мм
  • Эргономичное, компактное и малогабаритное исполнение из легкосплавных материалов
  • Выпускается два варианта исполнения прибора
  • Встроенное зарядное устройство

Описание и технические характеристики

Основные функции
  • Создание разряжения в камерах посредством встроенных вакуумных электронасосов
  • Регистрация процессов изменения давления в вакуумных камерах
  • Измерение сопротивления материала проникновению воздуха
  • Определение марки бетона по его водонепроницаемости
  • Определение глубины образования вакуума (для ВИП-1.3)
  • Система меню для выбора режимов работы
  • Отображение информации на цветном TFT дисплее с подсветкой
  • Полная архивация процессов, результатов и условий измерений, в т.ч. вида материала, времени и температуры
  • Русский и английский язык меню и текстовых сообщений
  • USB интерфейс для связи с ПК и заряда аккумулятора
Технические характеристики
Сервисная компьютерная программа
  • Перенос результатов измерений в ПК
  • Архивация, документирование и обработка результатов
  • Экспорт в Excel, сохранение в текстовый формат для других программ

Загрузки

Документация и программное обеспечение
Сертификаты и декларация о соответствии
  • Российская Федерация

Вопрос-ответ

Задать вопрос

Дополнительные материалы

Для обеспечения качества ответственных бетонных конструкций длительное время находящихся под воздействием влаги, например, гидротехнических сооружений, резервуаров для воды, бассейнов и т.д., необходимо определение водонепроницаемости бетона. Это одна из наиболее важных эксплуатационных характеристик, от которой зависит надежность и долговечность подобных объектов. Вода, просачиваясь в мельчайшие поры, может являться мощным источником коррозии, а при наличии циклов замораживания-оттаивания расширяться при отрицательных температурах, фактически разрывая бетонную конструкцию изнутри. Особое значение имеет устойчивость бетона к проникновению воды для конструкций, находящихся глубоко под водой под повышенным давлением.

Специфика определения водонепроницаемости бетона

Устойчивость бетона к проникновению воды зависит от его пористости. Марка бетона по водонепроницаемости определяется ГОСТ 12730.5. Испытания бетона на устойчивость к воздействию и проникновению жидкости проводят путем помещения образца под напор воды высокого давления и устанавливают, до каких пор вода не просачивается через него. Это прямой метод определения марки бетона по водонепроницаемости, но существуют и другие методики.

Несмотря на наличие таких прямых методик сложно произвести определение водонепроницаемости бетона непосредственно на объектах строительства. Имеющиеся приборы или очень большие и требуют сетевого питания (220 Вольт) или это ручные приборы с высокой погрешностью. Компании «Интерприбор» удалось разработать компактный, полностью автоматический прибор для определения водонепроницаемости бетона ВИП-1, который может быть использован для контроля качества бетона непосредственно на объектах.

Определение водонепроницаемости бетона при помощи ВИП-1

ВИП-1, выпускаемый в двух исполнениях (однокамерный и двухкамерный), является измерителем водонепроницаемости бетона вакуумным методом и имеет следующие преимущества по сравнению с отечественными и зарубежными аналогами:

  • оригинальную конструкцию в форме моноблока, в которую встроены все необходимые для измерений компоненты (Патенты РФ №102804 и №137987);
  • портативность прибора, эргономичность исполнения и простота подготовки к испытаниям предоставляют возможность проведения измерений в сложных условиях;
  • высокая точность измерений.

ВИП-1 внесен в Госреестр СИ России. Для удобства хранения и транспортировки рекомендуется купить специальный кофр.

Измеритель прочности бетона ВИП-1

Описание измерителя проницаемости бетона вакуумным методом ВИП-1:

Для контроля качества ответственных бетонных конструкций длительное время находящихся под воздействием влаги, например, гидротехнических сооружений, резервуаров для воды, бассейнов и прочих конструкций, необходимо определение водонепроницаемости бетона. Это одна из наиболее важных эксплуатационных характеристик, от которой зависит надежность и долговечность всего объекта. Вода, просачиваясь в мельчайшие поры, может являться мощным источником коррозии, а при наличии циклов замораживания-оттаивания расширяться при отрицательных температурах, фактически разрывая бетонную конструкцию изнутри. Особое значение имеет устойчивость бетона к проникновению воды для конструкций, находящихся глубоко под водой под высоким давлением.

Устойчивость бетона к проникновению воды зависит от его пористости. Марка бетона по водонепроницаемости определяется ГОСТ 12730.5-84. Испытания бетона на устойчивость к воздействию и проникновению жидкости проводят путем помещения образца под напор воды высокого давления и устанавливают, до каких пор вода не просачивается через него. Это прямой метод определения марки бетона по водонепроницаемости, но существуют и другие методики.

Несмотря на наличие таких методик сложно произвести определение водонепроницаемости бетона непосредственно на объектах строительства. Имеющиеся приборы или очень большие и требуют сетевого питания (220 Вольт) или это ручные приборы с высокой погрешностью. Разработан компактный, полностью автоматический прибор для определения водонепроницаемости бетона ВИП-1, который может быть использован для контроля качества бетона непосредственно на объекте.

ВИП-1 выпускается в двух комплектациях:

  • ВИП-1.2 — однокамерное с автоматическим измерением сопротивления проникновению воздуха и водонепроницаемости бетона;
  • ВИП-1.3 — двухкамерное моноблочное с охранной зоной, измерением глубины образования вакуума и водонепроницаемости бетона.

ВИП-1 является измерителем водонепроницаемости бетона вакуумным методом и имеет следующие преимущества по сравнению с отечественными и зарубежными аналогами:

  • Оригинальную конструкцию в форме моноблока, в которую встроены все необходимые для измерений компоненты (Патенты РФ №102804 и №137987);
  • Портативность прибора, эргономичность исполнения и простота подготовки к испытаниям предоставляют возможность проведения измерений в сложных условиях;
  • Высокая точность измерений.

ВИП-1 внесен в Госреестр СИ России. Для удобства хранения и транспортировки рекомендуется купить специальный кофр.

Назначение измерителя проницаемости бетона вакуумным методом ВИП-1:

ВИП-1.2 и ВИП-1.3 предназначены для ускоренного определения водонепроницаемости бетона по величине сопротивления проникновению воздуха по ГОСТ 12730.5-84 в конструкциях, изделиях, образцах из бетона и других строительных материалов в лабораториях, заводских и построечных условиях, при обследовании зданий и сооружений.

ВИП-1 Измерители водонепроницаемости бетона вакуумным методом

ВИП-1 вакуумный измеритель проницаемости бетона

Назначение

  • Ускоренное определение проницаемости бетона, раствора и других материалов в конструкцях, изделиях, образцах
  • Определение водонепроницаемости бетона и сопротивления проникновению воздуха по ГОСТ 12730.5-84

Преимущества

  • Простота подготовки и проведения испытаний, возможность использования на вертикальных поверхностях и местах с ограниченным доступом
  • Компактный и легкий измерительный блок со встроенной электроникой
  • Измерения сопротивления проникновению воздуха и оценка глубины образования вакуума
  • Два варианта исполнения измерительного тракта: однокамерное и двухкамерное с охранной зоной
  • Модификации прибора с ручным насосом и со встроенным электрокомпрессором

Основные функции

  • Определение сопротивления материала проникновению воздуха
  • Интеллектуальная обработка информации: регистрация процессов изменения давления в вакуумных камерах, оценка глубины образования вакуума (для 2-камерной модификации)
  • Отображение информации на графическом дисплее с подсветкой, удобная система меню для выбора режимов работы
  • Полная архивация процессов, результатов и условий измерений, в т.ч. объекта измерений, времени и температуры
  • USB интерфейс для связи с ПК и заряда аккумулятора

Технические характеристики

  • Давление в камере, МПа, не выше 0,05
  • Диапазон измерения сопротивления, с/см3 0,1. 1000
  • Диапазон марок бетона по водонепроницаемости 0. 20
  • Относительная погрешность измерения сопротивления, %, * ±7*
  • Дискретность индикации:
    • давление, МПа 0,001
    • сопротивления, с/см3 0,01
  • Габаритные размеры, мм:
    • однокамерного исполнения d150x80
    • двухкамерного исполнения d190x90
  • Масса, кг:
    • однокамерного прибора 1,2
    • двухкамерного прибора 1,9

Состав базовых комплектов ВИП-1.2, 1.3

  • Прибор с измерительной камерой, выпускается в двух модификациях:
    • ВИП-1.2 — моноблочный однокамерный прибор с встроенными электроникой, электронасосом и литиевым аккумулятором
    • ВИП-1.3 — моноблочное двухкамерное исполнение со встроенными электроникой, электроприводным вакуумным насосом и литиевым аккумулятором (одна камера измерительная, вторая — охранная зона для повышения точности измерений). Прибор находится в стадии постановки в серийное производство.
  • Блок питания USB
  • Сервисная программа на CD, кабель USB
  • Сумка
  • Руководство по эксплуатации
  • Свидетельство о Госповерке

Дополнительная комплектация

  • Кожаный кофр

Модификации

  • Однокамерный — с ручным или электроприводом
  • Двухкамерный — с ручным или электроприводом

Вакуумный измеритель проницаемости ВИП-1

Вакуумный измеритель проницаемости ВИП-1 используется в лабораториях, заводских и построечных условиях, при обследовании зданий и сооружений для ускоренного определения водонепроницаемости бетона по величине сопротивления проникновению воздуха по ГОСТ 12730.5-84 в конструкциях, изделиях, образцах из бетона и других строительных материалов.

Преимущества

Измеритель ВИП-1, выпускаемый в двух исполнениях (однокамерный и двухкамерный), является измерителем водонепроницаемости бетона вакуумным методом и имеет следующие преимущества по сравнению с отечественными и зарубежными аналогами:

  • оригинальную конструкцию в форме моноблока, в которую встроены все необходимые для измерений компоненты (Патенты РФ №102804 и №137987);
  • портативность прибора, эргономичность исполнения и простота подготовки к испытаниям предоставляют возможность проведения измерений в сложных условиях;
  • высокая точность измерений.
Технические характеристики

Начальное давление:
Абсолютное давление Pабс, не более, кПа35
Вакууметрическое давление, не менее, кПа65
Диапазон измерения вакууметрического давления, кПа10…65
Пределы допускаемой абсолютной погрешности измерения вакууметрического давления, кПа±2
Диапазон измерения сопротивления, с/см30,1…1000
Диапазон марок бетона по водонепроницаемости0…20
Пределы погрешности измерения сопротивления, %, не более±7
Дискретность индикации:
Давление, кПа0,1
Сопротивления, с/см 30,1
Габаритные размеры, мм:Ø180х120
Масса, кг:
Однокамерного прибора ВИП-1.22,2
Двухкамерного прибора ВИП-1.32,3

Функциональные возможности

Вакуумный измеритель проницаемости ВИП-1 обеспечивает:

  • Создание разряжения в камерах посредством встроенных вакуумных электронасосов
  • Регистрацию процессов изменения давления в вакуумных камерах
  • Измерение сопротивления материала проникновению воздуха
  • Определение марки бетона по его водонепроницаемости
  • Определение глубины образования вакуума (для ВИП-1.3)
  • Отображение информации на цветном TFT дисплее с подсветкой
  • Полную архивацию процессов, результатов и условий измерений, в т.ч. вида материала, времени и температуры

ВИП-1 Измеритель водонепроницаемости бетона вакуумным методом

  • Общая информация
  • Технические характеристики
  • Комплектация
  • Принадлежности
  • Видео
  • Отзывы
  • Патенты РФ №102804 и №137987
  • Прибор внесен в Государственный реестр СИ РФ №53692-13

ВИП-1.2 и ВИП-1.3 предназначены для ускоренного определения водонепроницаемости бетона по величине сопротивления проникновению воздуха по ГОСТ 12730.5-84 в конструкциях, изделиях, образцах из бетона и других строительных материалов в лабораториях, заводских и построечных условиях, при обследовании зданий и сооружений

  • Создание разряжения в камерах посредством встроенных вакуумных электронасосов
  • Регистрация процессов изменения давления в вакуумных камерах
  • Измерение сопротивления материала проникновению воздуха
  • Определение марки бетона по его водонепроницаемости
  • Определение глубины образования вакуума (для ВИП-1.3)
  • Система меню для выбора режимов работы
  • Отображение информации на графическом дисплее с подсветкой
  • Полная архивация процессов, результатов и условий измерений, в т.ч. вида материала, времени и температуры
  • Русский и английский язык меню и текстовых сообщений
  • USB интерфейс для связи с ПК и заряда аккумулятора
  • Единственный полностью автоматический моноблочный прибор со встроенными миниатюрными вакуумными насосами, мощным литиевым аккумулятором и электронно-измерительным блоком
  • Простота подготовки и проведения испытаний
  • Возможность использования на горизонтальных и вертикальных поверхностях, и в местах с ограниченным доступом, а также на образцах-кубах 150х150 мм и кернах ø150 мм
  • Эргономичное исполнение
  • Выполнен из легкосплавных материалов
  • Компактность, малые габариты и вес
  • Выпускается два варианта исполнения прибора
  • Встроенное зарядное устройство
  • Перенос результатов измерений в ПК
  • Архивация, документирование и обработка результатов
  • Экспорт в Excel, сохранение в текстовый формат для других программ
Читать еще:  Характеристики бетона М550 B40 (В40), применение в строительстве
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
