Изготовление сверлильного станка своими руками

Как сделать сверлильный станок

В столярном деле не обойтись без сверления отверстий, поэтому одним из самых востребованных инструментов столяра является дрель, электрическая или ручная.

Таким инструментом удобно работать с заготовками небольшой толщины, сверлить листовой материал, фанеру, но проделать отверстие в толстой заготовке, не испортив его геометрию, сложно.

С этой задачей справится самодельный сверлильный станок. Сделанный своими руками, он не ляжет тяжким бременем на семейный бюджет и станет надежным помощником домашнему мастеру.

  • Сверлильный станок, зачем он нужен
  • Стационарный станок из ручной дрели
  • Инструкция по изготовлению станка
    • Стойка
    • Шпиндельная коробка
    • Фиксатор дрели
    • Опора
    • Столешница
    • Подпружинивание и подача сверла
  • Варианты самодельных сверлильных станков

Сверлильный станок, зачем он нужен

Просверлить тонкий материал не проблема. Достаточно взять в руки дрель, несколько секунд – и работа выполнена. Но что делать, если необходимо точно выверенное отверстие в толстом брусе? Ручной инструмент не подойдет, велик риск испортить заготовку. Результатом будет смещение центра отверстия, изменение геометрии, рваные края. Избежать подобных недочетов и создать отверстие с заданными параметрами поможет сверлильный станок.

Благодаря надежной фиксации обрабатываемой детали и центровке инструмента обеспечивается точность сверления, которую не удастся добиться, работая дрелью. Точность – обязательное условие при изготовлении мебели в домашней мастерской. Для создания самодельного присадочного станка для мебели придется слегка доработать уже готовый инструмент. Изготовление не потребует особых усилий и времени.

Не стоит забывать и об универсальности данного станка: меняя сверла, можно работать с любым материалом, от мягкой древесины до металла, легко просверливая листовую сталь. Вместо сверла можно использовать фрезу, тогда устройство заменит фрезерный станок небольшой мощности. Помимо всего прочего, сверлильный станок заметно облегчит труд мастеру. Работать со стационарным устройством легче, нет необходимости держать на весу тяжелый инструмент.

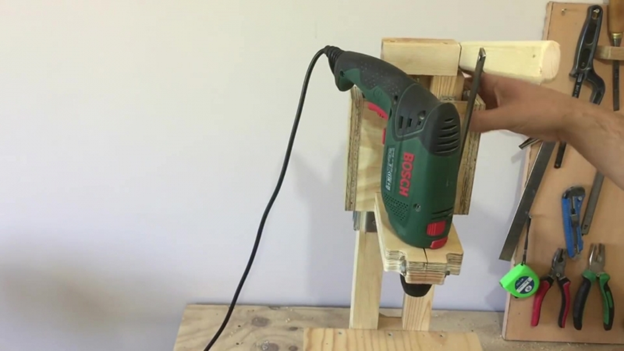

Стационарный станок из ручной дрели

Практически у любого домашнего мастера имеется электрическая дрель. Это один из наиболее универсальных электроинструментов. Меняя насадки, кроме сверления, она может бурить стены, зачищать швы, очищать поверхность материала. Помимо всего прочего, на базе дрели умельцы изготавливают ряд настольных станков, в том числе сверлильный.

Инструменты, которые потребуются для работы:

  • циркулярная пила;
  • электролобзик;
  • болгарка;
  • крупнозернистая наждачная бумага;
  • простенький набор ручного инструмента;
  • линейка и карандаш.

Также потребуется сама электродрель. Она поможет в сборке устройства, а после займет свое место на станине. Дополнительный плюс от подобной конструкции – дрель в любой момент можно будет снять и использовать по прямому назначению.

Сверлильный станок из электродрели отличается простотой, потому материала потребуется немного. Надо подготовить отрезок доски, фанеру толщиной от 15 мм, направляющие для мебели, а также саморезы и болты с гайками.

Доска, из которой изготавливается станина, должна быть сухой, без трещин и механических повреждений, с минимальным количеством сучков. Перед началом работы ее циклюют, при необходимости обрабатывают шкуркой.

Инструкция по изготовлению станка

Основа конструкции самодельного станка – рама. Она состоит из вертикальной стойки и горизонтальной опоры. На стойке крепится столешница и шпиндельная коробка. Пошаговая инструкция по сборке выглядит следующим образом.

Стойка

В качестве материала для стойки самодельного сверлильного станка используются рейки, вырезанные из сосновой доски. Понадобятся две заготовки сечением 30х40 мм и две 20х20 мм. Длина каждой из них 60 см. Резать доску удобно циркулярной пилой, предварительно отрегулировав боковой упор. Готовые рейки обрабатывают шкуркой, чтобы убрать заусенцы.

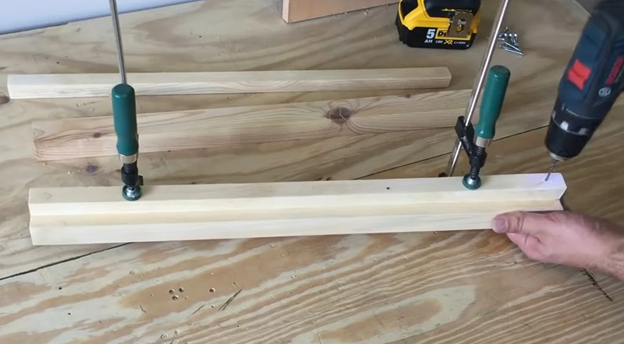

Бруски скрепляют попарно, выравнивая по одной из граней. Места соединения промазывают столярным клеем, для фиксации используют саморезы. В результате получатся два одинаковых уголка из дерева.

Стойки соединяют между собой двумя перемычками, брусками размерами 80х40х20 мм. Они устанавливаются с внутренней стороны уголков, с наружной конструкцию усиливают вставками, вырезанными из той же доски.

Шпиндельная коробка

Вторым шагом будет изготовление шпиндельной коробки. Она удерживает электродрель, при этом обеспечивает ее перемещение в вертикальной плоскости. Коробка собирается из фанеры. Необходимо вырезать две заготовки 155х55 мм и одну 140х155 мм.

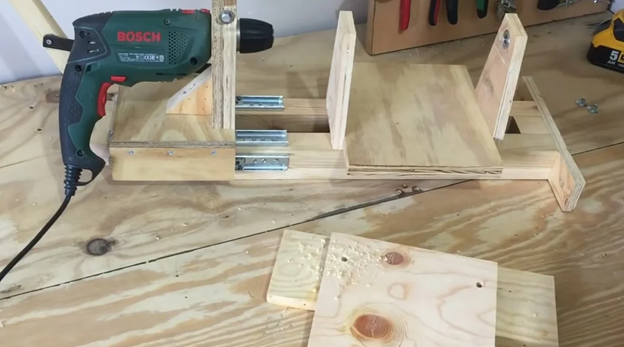

Подвижность узла обеспечивают мебельные направляющие. Понадобится 4 шт. длиной 120 мм. На концах, используя плоскогубцы, выгибают стопоры. Направляющие прикручивают на фанерные заготовки, две на широкую, по одной на узкие.

Собирают шпиндельную коробку. Она имеет форму буквы П, направляющие – на внутренних поверхностях. С помощью саморезов коробка крепится на вертикальную раму. Полученная конструкция должна перемещаться легко, но без перекосов и люфтов.

Фиксатор дрели

Далее изготавливается фиксатор дрели. Это один из самых ответственных узлов станка. Чтобы обеспечить достаточную прочность, его делают из двух склеенных между собой фанерных заготовок размером 165х85 мм. В заготовке вырезается круглое отверстие. Его диаметр зависит от модели дрели. В любом случае дрель должна входить свободно, но без большого зазора. Правильно изготовленный фиксатор позволит использовать устройство в качестве пазовального станка, им можно будет делать продольные пазы в мягком материале.

С наружной стороны фиксатора делают пропил, позволяющий зажимать дрель, в его щечках сверлят отверстие, внутри которого устанавливается стопорный винт. Фиксатор крепят на подвижной коробке с помощью саморезов, для большей надежности снизу усиливают уголком из фанеры.

Опора

Станок должен устойчиво стоять на верстаке, для этого служит горизонтальная опора. Она изготавливается из той же фанеры. Надо вырезать заготовки размерами 260х240 мм и 50х240 мм.

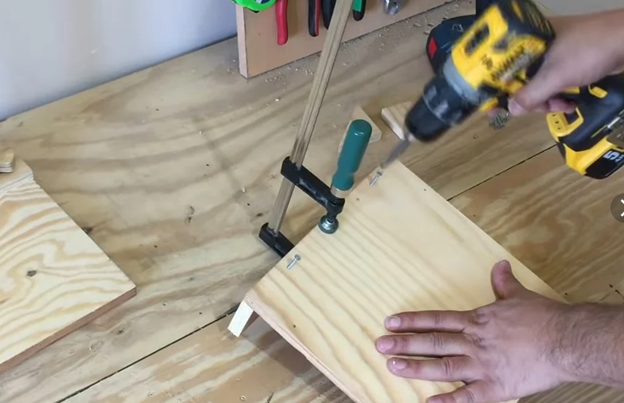

Сначала соединяют вертикальную раму и узкую деталь основания, место соединения проклеивают, для фиксации используют саморезы.

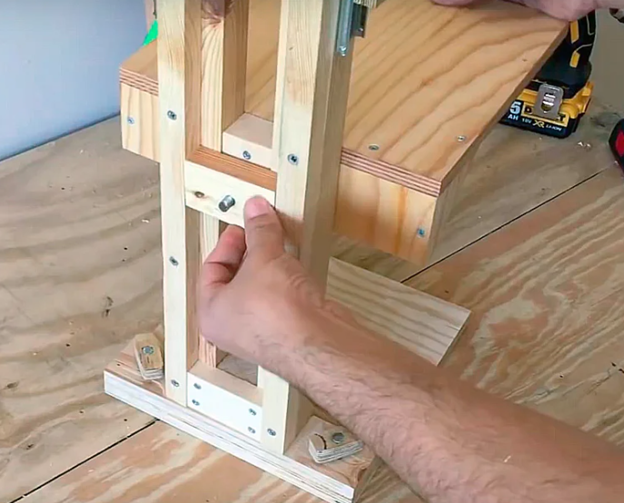

Полученную конструкцию крепят на опору. Лучше всего использовать болты М6, гайки которых запрессованы в фанерное основание снизу. Также можно использовать болты под подтай, тогда гайки будут расположены вверху.

Столешница

Столик станка изготавливается из фанеры, можно использовать ламинированную древесно-стружечную плиту (ЛДСП). Размеры рабочей поверхности 260х240 мм. Для ее крепления потребуется отрезок фанеры 260х50 мм и уголки со сторонами 60 мм.

С помощью саморезов соединяют стол для сверлильного станка с боковой планкой. Соединение должно быть надежным, рекомендуется его проклеить. Надежности конструкции добавят треугольные вставки, приклеенные по углам.

Работать со станком будет удобнее, если столешница подвижна. Обеспечить ее вертикальное перемещение несложно, надо лишь предусмотреть направляющий брусок на планке, просверлить сквозное отверстие, пропустить сквозь него длинный болт.

Подпружинивание и подача сверла

В нормальном состоянии шпиндельная коробка с установленной на ней дрелью должна находиться в верхней точке вертикальной рамы. Чтобы этого добиться, используют пружину с подходящими параметрами. Она устанавливается между уголками рамы, для ее фиксации в верхнюю перемычку ввинчивают шуруп с кольцом, а в корпус коробки – саморез.

Принудительное опускание дрели осуществляют с помощью подвижной рукояти. Ее изготавливают из бруска, один конец которого закрепляют в верхней части рамы. Рычаг желательно усилить, в месте его крепления в дерево запрессовывается металлическая втулка подходящего диаметра. Фиксируют рычаг болтом.

Для передачи усилия используется металлическая планка с отверстиями на концах. Ее длина выбирается опытным путем, фиксация – обычными саморезами.

Остается установить дрель, закрепить ее и выполнить пробное сверление. Как раз в ходе него будет просверлено технологическое отверстие в столешнице, в месте выхода сверла, которое позволит работать с материалом любой толщины.

Готовый станок необходимо покрыть несколькими слоями лака или покрасить. Тем самым удастся не только придать ему законченный вид, но и обеспечить долговечность и безопасность эксплуатации.

Варианты самодельных сверлильных станков

Полноценный сверлильный станок можно сделать из отслужившей свое рулевой рейки автомобиля. По ее размерам изготавливают станину, на которой крепят электродвигатель. Отлично подойдет двигатель от старой стиральной машины. Передача вращения осуществляется с помощью ременной передачи. Лучше использовать шкив с несколькими ручьями, это позволит регулировать скорость, тем самым работать с материалом разной твердости. По такой же схеме делают своими руками присадочные станки.

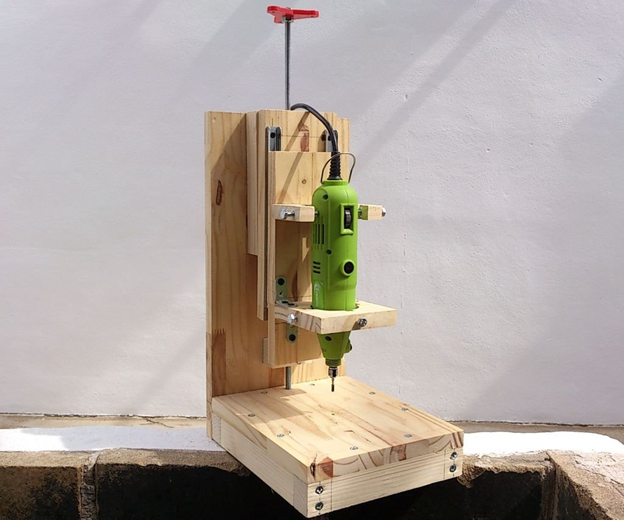

Сверлить отверстия небольшого диаметра можно на маленьком станке, изготовленном из остова старого микроскопа, на который установлен электродвигатель от магнитофона. Он гарантированно справится с тонким листовым материалом. Единственная трудность в изготовлении подобного устройства – сложно подобрать подходящий патрон.

Сверлильный станок в мастерской заметно облегчит жизнь домашнему мастеру. Даже простое самодельное устройство, изготовленное из электродрели, способно открыть перед ним новые горизонты. Сверлить дерево, металл, проделывать пазы, изготавливать мебель – все это станет возможным с самодельным сверлильным станком.

Как сделать сверлильный станок своими руками: делаем настольный самодельный станок. Пошаговое описание постройки приспособления (95 фото + видео)

В некоторых случаях домашним мастерам приходится делать сложные работы самостоятельно. Это долгий процесс, который непосредственно отнимает силы, поэтому необходим специальный инструментарий. Покупка некоторых инструментов сильно бьет по кошельку, что вынуждает мастеров делать такие инструменты самостоятельно.

К примеру, разнообразные станки — это очень громоздкие и затратные предметы. Вот и стремятся мастера на все руки сами изготавливать нужную модель такого электроинструмента.

Для частых и не удобных операций по точному сверлению прекрасным и нужным инструментом окажется самодельный сверлильный станок своими руками.

На фото сверлильных станков, сделанных своими руками можно увидеть огромное количество интересных экземпляров. Для того, кто впервые столкнулся с задачей создания инструментария, потребуется как следует подготовиться.

В нашем материале мы расскажем обо всем, что потребуется знать для создания уникального и простого сверлильного станка.

  • Что может понадобиться для работы
  • Материальная составляющая станка
  • Из чего состоит станок
  • Фото сверлильного станка своими руками

Что может понадобиться для работы

При работе по созданию самодельного электроинструмента первым делом требуется серьезная подготовка к процессу. Она заключается в приготовлениях материалов, инструментария и схемы по сборке.

Все это важно при ответе на вопрос, как сделать сверлильный станок из дрели своими руками. Что касается инструментов, то они пригодятся следующим списком:

  • Станок для распила или любая пила, которая найдется в вашем арсенале.
  • Для выпиливания мелких деталей потребуется электрический лобзик.
  • Так же потребуется болгарка и шлифовальная насадка на нее. Это так же найдется у большинства самоделкиных.
  • Потребуется электрическая дрель, которая и будет служить основой сверлильного станка.

Еще одна важная деталь — это станок для шлифовки отдельных деталей. Такой может найтись не у всех, поэтому поможет обыкновенная наждачная бумага или брусок с ней.

Кроме основных инструментов потребуются так же стандартные из домашнего набора. Это будет молоток, разнообразные отвертки и плоскогубцы. Еще потребуется разметочный строительный карандаш, линейка, сверло корончатой формы и прочее.

Материальная составляющая станка

Инструментарий — это, конечно же, самое важное при создании чего-либо, в том числе и сверлильного станка. Однако куда более серьезной составляющей считается материал, который и будет составлять детали.

Обратите внимание, что в качестве материалов может быть использовано что угодно, ведь разновидностей станков есть огромное количество.

Так как мы рассматриваем составляющие станка на основе дрели и древесины, нам потребуется для него следующее:

  • Листы фанеры, толщиной не менее 15 мм. Она потребуется для создания шпиндельного основания станка.
  • Так же потребуются доска и брусы, желательно из сосны или березы.
  • В ящичках мебели имеются направляющие, которые помогают выдвигать ящики. Они тоже потребуются для станка.
  • Так же нужны будут втулки и футорки от мебели. Их не так уж сложно найти в мебельном или в хозяйственном магазинах.
  • Потребуется одна крыльчатая гайка.
  • Кроме этого, необходимы будут разного вида крепежи, которыми и будет собран станок.

Изготовление сверлильного станка своими руками

Каждый домашний мастер имеет в своем инструментальном арсенале множество различных приспособлений, позволяющих ему воплощать свои творческие задумки в жизнь. Здесь не только привычные всем наборы ключей, отверток, надфилей и напильников. Уважающий себя специалист обязательно обладает станочным оборудованием. Это приспособление для заточки режущего инструмента, небольшой по своим габаритам токарный станок по дереву или металлу, фрезерный станок или циркулярная пила, сварочная установка. Изготовить сверлильный станок своими руками может даже начинающий домашний мастер.

Почему станок эффективнее дрели

Как правило, в домашних условиях при необходимости сверления отверстий используют ручную или электрическую дрель. Использование этих инструментов оправдано только в том случае, если нет особых требований к точности высверливаемого отверстия.

При попытке высверливания отверстий дрелью сверло может сместиться в сторону, в результате чего получится либо брак, либо изделие невысокого качества. Выполнить глубокое отверстие в строго вертикальном или строго горизонтальном направлении без станка вообще невозможно.

Очень трудно высверлить в каком-либо материале не сквозную дырку, а отверстие на заданную глубину (глухое отверстие) с применением дрели, так как этот инструмент не предусматривает использование в ходе сверления линейки. Сверлильный станок очень легко справится с подобной задачей.

При работе с мягкими материалами, такими как дерево или пластмасса, станок можно использовать для создания фрезерованных отверстий или выемок. Выполнить подобные операции дрелью невозможно.

Основные узлы

Независимо от сложности, обусловленной необходимостью решения тех или иных технических задач, каждый самодельный сверлильный станок содержит в своей конструкции следующие основные узлы:

  • станина;
  • электродвигатель;
  • патрон для сверла;
  • передаточный механизм;
  • органы управления и измерительное оборудование.

Основным конструктивным элементом любого станочного оборудования является станина — массивный конструктивный узел, к которому крепятся все остальные детали. Как правило, в качестве станины используют массивную металлическую или деревянную плиту.

Патрон выполняет функцию держателя сверла, которое будет использовано в ходе сверления отверстий различных диаметров.

Электрический двигатель, получающий питание от бытовой сети, предназначен для создания вращающего момента и передачи его патрону через передаточный механизм.

Передаточный механизм позволяет уменьшать или увеличивать скорость вращения патрона при перестановке имеющегося в нем приводного ремня с одной пары шкивов на другую. Шкив для сверлильного станка можно взять от оборудования промышленного изготовления или сделать самостоятельно.

Органы управления — это кнопки включения/выключения электродвигателя, а также рычаг, посредством которого вращающееся сверло заглубляют внутрь обрабатываемой детали.

Измерительное оборудование представляет собой линейку, которая закреплена на вертикально движущейся части станка. При этом точка отсчета расположена на неподвижной части, а движущаяся совместно со сверлом вниз линейка указывает глубину высверливания глухого отверстия.

Способы изготовления

Оборудование может быть изготовлено из самых разнообразных исходных компонентов. Создаваемый станок может быть не универсальным, а узкопрофильным, например, для сверления отверстий в печатных платах. Исходя из этого этапы изготовления станка могут несколько различаться. Далее на примерах описан ход изготовления различных по конструкции и предназначению устройств в условиях домашней лаборатории.

Мини -сверлилка

Многие радиолюбители либо уже имеют, либо очень желают иметь в своей мастерской аппарат для сверления отверстий в платах. Зачем покупать в магазине дремеля, если можно создать мини-сверлильный станок своими руками? От своих традиционных аналогов настольный станок отличается миниатюрными габаритами, соответственно, все его детали также имеют небольшие размеры. Как правило, вес таких устройств не превышает 5 кг, станина — площадка 300х300 мм, высота около 250 мм.

Для сборки миниатюрного станочного оборудования потребуются такие комплектующие:

  • несущая станина;
  • стабилизирующее рамочное устройство;
  • планка, предназначенная для перемещения рабочей головки;
  • устройство амортизации;
  • планка крепления электрического двигателя;
  • электродвигатель;
  • блок питания электродвигателя;
  • переходные устройства и цанга.

Сборку миниатюрного станка для сверления отверстий в печатных платах нужно выполнять в следующей последовательности:

  1. Монтаж станины. В качестве станины можно использовать площадку из текстолита 300х300 мм, толщина которой составляет 20−50 мм. При необходимости в нижней части станины следует просверлить отверстия и закрепить в них ножки.
  2. Монтаж рамки держателя и планки перемещения. Просверлив отверстия в нужных местах, эти детали следует надежно прикрепить к станине.
  3. Монтаж рамки держателя с амортизатором. Эти детали также закрепляют на плоскости станины.
  4. Установка на рамку держателя рукоятки перемещения сверлильной головки и соединение ее с амортизатором.
  5. Монтаж электрического двигателя.
  6. Крепление к валу электродвигателя цангового устройства или специального миниатюрного патрона для сверл малого диаметра.
  7. Изготовление блока питания и подключение его к электрическому двигателю.
  8. Установка сверла в патрон и проведение тестового сверления.

Самодельный мини — станок для радиолюбителя готов к эксплуатации.

Станок из дрели

Мастерам, которые конструируют и собирают мебель в домашних условиях, невозможно обойтись без специального станкового оборудования. Собрать простенький, но прекрасно справляющийся с возложенными на него функциями сверлильно — присадочный станок своими руками несложно даже в домашней мастерской.

Это можно сделать без покупки каких-либо специфических или дорогостоящих комплектующих. Для создания такого оборудования потребуется ручная или электрическая дрель промышленного изготовления, которую необходимо закрепить на самостоятельно изготовленной станине.

Прежде всего, следует подготовить необходимые инструменты и материалы:

  • электрическая или ручная дрель;
  • лист фанеры толщиной 10−12 мм, размерами 300х500 мм;
  • деревянные бруски;
  • шурупы по дереву или саморезы.
Читать еще:  Устройство и технические характеристики горизонтально-фрезерного станка

Порядок сборки станка состоит из следующих операций:

  1. Прежде всего, следует создать рабочий чертеж станка с указанием размеров его основных конструктивных элементов.
  2. Из имеющейся в распоряжении древесины вырезать все конструктивные элементы будущего станка.
  3. Создать координатный стол для станка своими руками. Для этого лист фанеры размерами 300х500 мм необходимо разметить продольными и поперечными линиями с шагом 10 мм.
  4. К горизонтально размещенному координатному столу или станине необходимо закрепить тщательно отшлифованный наждачной бумагой деревянный брусок, который будет выполнять роль вертикальной направляющей.
  5. Далее необходимо изготовить каретку из листа фанеры толщиной 10−12 мм, к которой будет крепиться электрическая или ручная дрель. С этой целью на лицевой панели нужно собрать устройство, позволяющее надежно фиксировать дрель, а с обратной стороны листа закрепить изготовленный из брусков квадрат, который будет надеваться на вертикальную направляющую. Внутренние поверхности этого квадрата также тщательно должны быть отшлифованы.
  6. К верхней части направляющей следует закрепить деревянный рычаг перемещения каретки вверх-вниз. К каретке нужно прикрутить штангу, после чего скрепить рычаг и штангу шарнирным соединением.
  7. На завершающем этапе необходимо натереть воском все трущиеся деревянные поверхности.

После подключения вилки электрической дрели к сети переменного тока самодельный станок готов к эксплуатации по назначению.

Вариантов множество. Можно сделать хороший станок из фотоувеличителя. В этом случае старое оборудование уже имеет готовую станину и вертикальную направляющую. Остается только закрепить каретку с электродрелью.

В основе рулевая рейка

Безусловно, оборудование для сверления отверстий на основе электрической дрели — это оригинальное, эффективное и простое решение проблемы. Однако, как поступать в ситуации, когда дрель понадобится в качестве отдельного инструмента, разбирать станок или покупать вторую дрель?

Чтобы не утруждать себя ответом на эти вопросы, можно принять следующее решение — изготовить самодельный сверлильный станок из рулевой рейки автомобиля. Для изготовления этого оборудования необходимо подготовить следующие материалы:

  • рулевая рейка авто, с которой демонтированы узлы гидроусилителя (рейка может быть б/у, однако, она не должна иметь повреждений и сильного износа);
  • стальные профили и уголки необходимого размера (эти размеры зависят от габаритов будущего станка);
  • лист стали толщиной 2−3 мм, который будет выполнять роль станины;
  • стальной прут диаметром 10 мм;
  • асинхронный электродвигатель со шкивом;
  • самодельный шкив из металла для шпинделя;
  • ремень;
  • патрон;
  • подшипники.

В ходе создания станка потребуется сварочное оборудование и токарный станок.

Создавая устройство из рулевой рейки, необходимо строго придерживаться следующего порядка выполнения работ:

  1. Используя сварку, нужно собрать каретку из заготовленных предварительно металлических уголков. В дальнейшем на этой каретке будет установлен шпиндель сверлильного станка и электродвигатель.
  2. В ходе изготовления станины к имеющемуся стальному листу толщиной 2−3 мм необходимо приварить металлические уголки с нижней стороны.
  3. К верхней стороне металлического листа следует приварить профиль в строго вертикальном положении. Профиль будет выполнять роль несущей штанги.
  4. На горизонтально расположенной станине следует просверлить 6 отверстий, к которым нужно приварить гайки с обратной стороны листа. К этим отверстиям будут крепиться либо тиски, либо опорная площадка.
  5. Используя мощные хомуты, к вертикально расположенному профилю необходимо надежно закрепить рулевую рейку так, чтобы в дальнейшем к ней можно было добавить штурвал с правой стороны. Все дело в том, что рулевая рейка имеет иное вращение в сравнении с привычным сверлильным станком.
  6. К корпусу каретки закрепить пиноль со шпинделем, на одном конце которого находится патрон, на другом — шкив. Вал установить на подшипники.
  7. Установить каретку на рулевую рейку и в ходе предварительной проверки убедиться в отсутствии отклонений от строгой вертикали при движении вверх и вниз.
  8. Из прутка диаметром 10 мм нужно изготовить штурвал, который будет выполнять роль одного из органов управления.
  9. К обратной стороне площадки каретки следует закрепить электродвигатель и подключить его к предварительно собранному блоку питания.
  10. На шкив вала патрона и шкив электрического двигателя надеть ремень.

Устройство собственного изготовления, собранное на рулевой рейке легкового автомобиля, готово к пробному пуску.

Необходимый в условиях домашней лаборатории инструмент, каким является станок для сверления отверстий, можно и нужно делать самостоятельно. Это позволит не только сэкономить деньги, но и подтолкнет мастера к созданию оборудования, которое будет максимально полно соответствовать его требованиям к качеству выполняемых работ, а также позволит эффективно воплотить в жизнь все творческие решения.

Originally posted 2018-03-28 15:29:46.

Как сделать сверлильный станок из дрели своими руками + способ изготовления за 300 рублей

Как сделать сверлильный станок из дрели своими руками + бюджетный способ за 300 рублей

В столярном деле невозможно обойтись без просверливания отверстий, и поэтому самым востребованным инструментом столяра будет ручная или электрическая дрель. Таким инструментом очень удобно работать с заготовками, имеющими небольшую толщину, а также просверливать фанеру, листовой материал.

А вот проделать отверстия в толстой заготовке, и при этом не испортить геометрию довольно сложно. С такой задачей вам поможет справиться сверлильный станок. Чтобы такая покупка не «съела» все ваши накопления, предлагаем вам сделать своими руками сверлильный станок из дрели.

Такой инструмент будет надежным помощником каждому мастеру.

Что такое сверлильный станок и для чего он нужен

Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку.

Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

Изготовление стационарного станка из ручной дрели

Практически у любого мастера-любителя есть электрическая дрель, потому что это один из самых универсальных инструментов. При замене насадок, помимо сверления, вы сможете бурить стены, выполнять зачистку швов, очищать поверхность материала. Кроме того, на базе дрели умельцы делают ряд настольных станков, и даже сверлильные, о которых пойдет речь дальше.

Для работы потребуются следующие инструменты:

  • Электрический лобзик.
  • Циркулярная пила.
  • Болгарка.
  • Наждачная бумага с крупными зернами.
  • Линейка с карандашом.
  • Простой набор ручного инструмента.

Кроме того, потребуется и сама электрическая дрель. Она потребуется для сборки устройства, а после сможет занять свое место на станине. Дополнительным плюсом будет то, что в любой момент дрель можно будет снять и использовать по своему прямому назначению. Сверлильный станок из электрической дрели отличается своей простотой, и поэтому потребуется совсем немного материалов.

Потребуется заранее подготовить отрезок доски, фанеру с толщиной от 1.5 см, саморезы, болты и гайки, а также направляющие для мебели. Доска, из которой будет изготовлена станина, должна быть без механических повреждений и трещин, с минимальным числом сучков. До начала работ ее следует отциклевать, и при необходимости обработать шкуркой.

Инструкция по созданию станка

Сделать сверлильный станок из дрели несложно, и мы подробно рассмотрим все процессы изготовления. Основной конструкции является рама, которая будет состоять из горизонтальной опоры и вертикальной стойки. На последнюю следует прикрепить столешницу и шпиндельную коробку. Пошаговая инструкция описана ниже.

Стойка

В роли материала изготовления стойки самодельного сверлильного станка применяют рейки, которые вырезают из сосновой доски. Потребуется две заготовки, причем их сечением должно быть 3*4 см, и две с сечением по 2*2 см. Длина каждой рейки должна быть по 0.6 метров. Резать доску удобно при помощи циркулярной пилы, но предварительно потребуется отрегулировать боковой упор. Когда рейки будут готовы, следует обработать их шкуркой, чтобы удалить заусенцы.

Бруски следует склеить по парам, и выровнять по одной из границ, а сами места соединения следует промазать столярным клеем, далее для фиксации используйте саморезы. В результате вы получите два одинаковых древесных уголка. Стойки следует соединить между собой при помощи перемычек, а именно брусками размером 8*4*2 см. Их нужно установит с внутренней стороны уголков, а также с наружной конструкции усилить все вставками, которые будут вырезаны из той же доски.

Шпиндельная коробка

Вторым шагом будет создания шпиндельной коробки. Она будет удерживать электрическую дрель, и при этом обеспечит ее перемещение в вертикальной плоскости. Коробка следует собрать из фанеры, и потребуется вырезать две заготовки размером 15.5*5.5 см, а также одну размером 14*15.5 см. Подвижность узла будут обеспечивать направляющие, и вам потребуется их 4 штуки с длиной по 12 см. На концах при помощи плоскогубцев выгните стопоры.

Направляющие следует прикрутить на заготовки из фанеры, причем две на широкую, а по одной штуки на узкие. Теперь собираем шпиндельную коробку, которая имеет форму буквы «П», а направляющие должны быть на внутренних поверхностях. При помощи саморезов следует прикрепить коробку на вертикальную раму. Полученную конструкцию будет легко перемешать, при этом не будет люфтов и перекосов.

Фиксатор для дрели

Далее делаем фиксатор для электрического инструмента. Такой узел станка является одним из самых ответственных. Чтобы обеспечить прекрасные показатели прочности, его следует сделать из двух склеенных между собой заготовок из фанеры, размер которых должен быть 16.5*8.5 см. В заготовке нужно прорезать круглое отверстие, причем его диаметр будет зависеть от модели дрели. В любом случае дрель должна проходить свободно, но без зазора.

Правильно сделанный фиксатор даст возможность использовать устройства как пазовый станок, и им можно будет проделывать продольные пазы в мягком материале. Снаружи фиксатора следует сделать пропил, который даст возможность зажать дрель, и в его «щечках» следует просверлить отверстие, внутри которого будет установлен стопорный винт. Фиксатор нужно прикрепить на подвижную коробку при помощи саморезов, а для надежности нужно усилить все снизу фанерным уголком.

Столешница

Для сверлильного станка из дрели потребуется столик, то есть столешница, которая должна быть сделана из фанеры. Вы можете использовать и ламинированную плиту из древесных стружек, причем размер рабочей поверхности должен быть 26*24 см. Для крепления потребуется отрезок фанеры размером 26*5 см и уголки, стороны которых равны 6 см. Далее при помощи саморезов соедините стол для сверлильного станка с планкой.

Соединение должно получиться надежным, поэтому стоит его дополнительно проклеить. Надежности конструкции добавят треугольные вставки, которые будут приклеены по углам. Работать со станком будет куда проще, если столешница подвижная. Обеспечивать ее вертикальное перемещение несложно, потребуется лишь прикрепит направляющий брусок на планку, сделать сквозное отверстие и пропустить через него длинный болт.

Опора

Станок обязательно должен стоять на верстаке устойчивости, и для этого прекрасно подойдет горизонтальная опора. Она должна быть сделана из той же фанеры, и потребуется вырезать заготовки размером 26*24 см, а также 5*24 см. Для начала соедините вертикальную раму и узкую деталь основания, а после проклейте место соединения и не забывайте использовать для фиксации саморезы.

Полученную конструкцию можно прикрепит на опору. Лучше всего использовать болты М6, потому что у них гайки запрессованы в основание фанеры снизу. Кроме того, используйте болты под подтай, и тогда гайки будут находиться вверху.

Подача и подпружинивание сверла

Шпиндельная коробка в нормальном состоянии должна находиться в верхней точке вертикальной рамы с установленной над ней электрической дрелью. Чтобы получить это, используйте пружину с подходящими параметрами. Ее следует установить между уголками рамы, и для фиксации в верхнюю перемычку нужно ввинтить шуруп с кольцом, а в корпус коробки вкрутите саморез.

Дрель принудительно опускают при помощи подвижной рукоятки, и ее следует сделать из бруса, причем один конец потребуется прикрепить в верхней части рамы. Рычаг стоит усилить, и в месте крепления к древесине запрессуйте втулку из металла нужного вам диаметра, а после зафиксируйте сам рычаг болтом. Чтобы передавать усилие, используйте металлическую планку с отверстия на концах. Ее длину следует подобрать опытным путем, а зафиксировать обычными саморезами.

Далее остается установить дрель, и закрепить ее, а после выполнить пробное просверливание. Как раз в ходе него вы сможете просверлить технологическое отверстие в столешнице, в месте выхода сверла, которое даст возможность работать с материалом разной толщины. Готовый станок следует покрыть несколькими слоями лакового состава или окрасить. Так вы не только придадите устройству законченный вид, но еще и обеспечите безопасность использования, а также долговечность.

Варианты самодельных станков

Можно сделать полноценный сверлильный станок из отслужившей свое рейки автомобиля от руля. По ее размерам сделайте станину, на нее прикрепите электрический двигатель. Прекрасно подойдет двигатель от старой стиралки. Передача вращения будет происходить благодаря ременной передаче.

Оптимальным вариантом будет применение шкива с несколькими ручьями, что даст возможность отрегулировать скорость (тогда вы сможете работать с материалами, которые разные по твердости). По аналогичной схеме можно сделать и присадочный станок. Просверлить отверстия небольшого диаметра можно даже на маленьком станке, который сделан из старого микроскопа, а на нем установлен электрический двигатель со старого магнитофона.

Единственной трудностью будет подбор подходящего патрона. Сверлильный станок поможет в ощутимой мере облегчить жизнь, и даже простейшее самодельное устройство, которое сделано на основе электрического двигателя, может открыть перед ним новые горизонты. Просверлить металл, дерево, проделать пазы и сделать предмет мебели – это будет возможным со сверлильным станком, сделать своими руками который не составит труда.

Бюджетный вариант – делаем станок из дрели за 300 рублей

А это необычный способ, и потратить нужно будет около 300 рублей. Так вы получите приспособление, которое сверлит под любым углом, от 45 до 90 градусов.

Итак, рассмотрим особенности такого устройства:

  1. Угол наклона. Для того, чтобы наклонять приспособление на требуемый угол сверления, будет достаточно раскрутить два зеленых рычажка сверху и по шкале выставить требуемый градус.
  2. Ограничение сверления. Если вы закрутите ручки ограничения на требуемой высоте, то можно будет ограничивать глубину, на которую сможет войти сверло.
  3. Фиксация. Приспособление можно зафиксировать в абсолютно любом положении на вертикальной плоскости. К примеру, это очень удобно, если меняешь сверла, чтобы дрель не опускалась вниз.
  4. Фиксирование на поверхности стола. Если можно зафиксировать подошву устройства на четыре самореза, к примеру, к столу, обязательно пользуйтесь такой возможностью. Такая функция будет очень удобной, если требуется просверлить много однотипных деталей.
  5. Подошва. Снизу есть углубление с шириной в 6 см, чтобы было удобнее устанавливать приспособление. В верхней части подошвы есть фаска с углом в 45 градусов с обеих сторон, и можно потребоваться сверление отверстия в ребре бруса квадратной формы.

В работе такое устройство простое и удобное. Это здорово поможет облегчить работы в мастерской, и при этом стоит сущие копейки.

Сверлильный станок своими руками

Сверлильный станок своими руками

Во многих работах сверление – это одно из основных занятий. В том же столярном деле от возможности быстро и аккуратно проделать отверстие в детали, зависит качество итогового изделия. Наиболее удобно работать, когда в наличии у мастера есть сверлильный станок. Он помогает сделать работу быстро и качественно, также есть возможность работы с твердыми материалами, при сверлении которых вручную дрель часто соскальзывает и проделать нужное отверстие довольно затруднительно.

Почему именно сверлильный станок

Чтобы работать с заготовками небольшой толщины никаких особых проблем не возникает, даже если дрель не установлена четко под 90 градусов, заметить, что отверстие просверлено неровно – довольно затруднительно. Но, если вы берете деталь или заготовку значительной толщины, то сделать отверстие ровным вручную уже будет намного сложнее, а испортить всю работу будет очень просто. Именно потому для таких целей и пользуются сверлильным станком, который позволяет проделать отверстие ровно в любом материале, сверло не дернется, и вы не запорете всю работу одним неосторожным движением.

Читать еще:  Самодельный вариатор для снегохода чертежи

Сделать станок можно из дрели или шуруповерта достаточной мощности. Обратите внимание, что использовать для этой цели инструменты нужно с пометкой «профессиональный». Если вы возьмете дешевую дрель или шуруповерт, то просто испортите инструмент.

Сверлильный станок делаем сами

Конструкция станка вполне проста, но при этом оригинальна и универсальна. Основа сверлильного станка вполне подойдет для использования в самодельных рейсмусовых, токарных или шлифовальных станках, что делает работу весьма и весьма практичной, и подходящей для любой мастерской.

Благодаря такому подходу, возможно иметь на одной базе как минимум еще три-четыре станка, которые можно собрать при необходимости. Согласитесь – это очень удобно и требует куда меньше затрат, нежели сборка под каждый рабочий инструмент своей основы.

Начинаем сборку

Сначала нужно хорошо продумать все этапы сборки станка сверлильного, а после уже приступать непосредственно к самой работе. Не забудьте подготовить необходимые материалы, сделайте чертежи, определитесь с тем инструментом, который пригодится вам в процессе. Если всю подготовку провести грамотно, то сама работа по сборке станка пройдет быстро и без задержек из-за ерунды.

Какой инструмент будет нужен для сборки сверлильного станка

Чтобы не забивать вам голову, сразу дадим список необходимого инструмента, которые совершенно точно понадобится:

• циркулярка или станок для распиловки;

• профессиональные дрель или мощный шуруповерт;

• станок для шлифовки.

Также надо подготовить дополнительный инструмент: отвертки, сверла по дереву, молоток, разметочный нож или карандаш, линейку и так далее. Но, обычно у мастера, который готов заняться таким серьезным делом, как сборка самодельного сверлильного станка своими руками – это все есть в наличии и всегда под рукой.

Из материалов необходимо подготовить:

• лист фанеры толщиной 1,5 сантиметра;

• массив доски, хорошо использовать сосну или березу;

• футорки для мебели;

• метизы (винты, саморезы и т.д.)

Основа станка будет состоять из прочного и устойчивого основания, рамы, которая будет стоять вертикально, подвижной части, подающей дрель, горизонтальной, сверлильного стола, самого инструмента для работы, пружинного механизма для подачи сверла.

Изготавливаем станок для сверления

Для большей простоты понимая, как и что делать, разобьем процесс на несколько этапов. Таким образом значительно облегчим понимание работы и порядок действий.

1.Первоначально необходимо сделать основание. Для этого берем наши деревяшки сосны (можно и березу) размером 3*4 сантиметра в сечении и длинной 6 сантиметров. Их необходимо соединить попарно, таким образом, чтобы одна грань была заподлицо, а плоскость шла со смещением. Лучше всего для этого использовать качественный столярный клей. Заготовок для будущей рамы получится две штуки. После чего скрепим их парой деревянных брусков 8*4*2 см размером. Все это сажаем на клей и, чтобы увеличить прочность, с обратной стороны делаем вставки.

2. Подвижная часть нашего станка или шпиндельная коробка будет двигаться за счет скольжения по рельсам. Изготовим мы их, не мудрствуя лукаво, из мебельных направляющих, которые используются для установки ящиков в шкафы. Это самый простой и удобный вариант. Для этого возьмите четыре направляющие длинной по двенадцать сантиметров каждая, на концах их сделайте стопоры.

3. Основание делаем с помощью циркулярки или станка для распиловки. С их помощью подготавливаем три листка фанеры габаритами 14*15,5 сантиметров – одну штуку, и две — размером 15,5*5,5 сантиметров. На них нужно будет поставить направляющие, которые мы сделали выше. В итоге у вас должна получиться шпиндельная коробка в виде буквы П, ее надо будет поставить на раму. Проверить правильность монтажа ее просто: перемещение коробки должно быть плавным, ей ничего не должно мешать в процессе движения.

4. Для платформы мы снова берем фанеру и идем с ней к циркулярке. Нужно вырезать еще две заготовки: 2,6*2,4 сантиметра и 5*2,4 сантиметра по одной штуке. Скрепляем их между собой с помощью крыльчатых гаек, упрессованных в платформу. Нижнюю планку нужно закрепить очень прочно с использованием клея и шурупов. Это делается потому, что на нее будет самая большая нагрузка при выполнении сверлильных работ.

Платформа к планке монтируется с помощью винтов М6. Можно для них наварить небольшие ручки, чтобы отвинчивать руками, а не каким-то инструментом. Так будет намного удобнее.

5. Если у вас нет сверлильного стола, то его нужно будет изготовить отдельно. Для этого нужно будет сделать четыре разных заготовки:

• столешницу, размером 26*24 сантиметра;

• планку стола, вертикальную размером 26*6 сантиметров;

• треугольник с прямым углом, катеты которого равны 6*6 сантиметров;

Столешницу с планкой надо соединить винтами или саморезами. Учтите, что на сверлильный стол приходится большая нагрузка и его необходимо делать очень прочным. Именно для этого и применяются угловые опоры, которые сделают его более крепким. Монтировать их нужно в месте соединения планки со столешницей.

Для удобства перемещения, для стола тоже делается направляющая. При этом в момент самого сверления он жестко фиксируется. Делается это болтом, который закрепляется подходящей по размеру гайкой с обратной стороны. В направляющие устанавливаются (запрессовываются) крыльчатые гайки, а после уже и сам винт. После чего сверлильный стол ставят на раму и поджимают с помощью гайки с ручкой, которую делают из фанеры.

Как крепить дрель к самодельному станку

Из двух листов фанеры делаем заготовку размером 16,5*8,5 сантиметров. Для этого листы склеивают между собой.

Так как все дрели разные и имеют конструктивные особенности корпуса, необходимо продумать этот момент и уточнить диаметр отверстия, к которому будет крепиться дрель или шуруповерт. Подготовьте два уголка с помощью лобзика у заготовки. В этом месте будет монтироваться винт для фиксации дрели. Не забудьте сделать пропил, который позволит креплению плотно сжимать дрель и надежно ее держать.

Первоначально не монтируйте слишком прочно само крепление для дрели. Его будет в любом случае надо корректировать по перпендикуляру. Сделайте сначала «на живую» с помощью пары саморезов, которые ввинчивают с обратной стороны шпиндельной коробки.

После чего настройте сверло таким образом, чтобы оно было строго перпендикулярно детали, которую планируется сверлить. Настройка перпендикуляра делается относительно плоскости стола.

После этого уже закрепляйте инструмент (дрель или шуруповерт) накрепко. Для этого обычно нужно еще несколько саморезов. Не забудьте установить еще один угловой упор.

Установка пружинного механизма

Опора для пружины сверху делается из деревянного бруска, на котором поставьте для нее зацеп. Для крепления рукоятки, с помощью которой сверло будет подаваться, используйте футорку – она будет осью для вращения. Ее надо поставить в торец верхнего бруска, на который будет крепиться пружина. После чего его монтируют на раму станка сверху.

Нижний конец пружины достаточно закрепить любым саморезом, который не закручивается на полную глубину.

В рукояти не забудьте сделать отверстие, куда надо поставить металлическую втулку – она и будет осью для вращения рукоятки. Усилие от рукоятки будет идти на крепление сверлильного инструмента с помощью тяги, соединённой с рукояткой при помощи болта.

Рукоятка крепится на верхнее крепление пружины, а конец тяги монтируется к креплению инструмента.

В столе необходимо сделать отверстие, для того, чтобы при работе со станком, сверло проходило заготовку насквозь. В таком случае сквозное отверстие будет чистым и аккуратным, без сколов.

В итоге вы получите сверлильный станок, который сделан с помощью недорогих подручных материалов и профессиональной дрели или шуруповерта. Длинна его будет около 30 сантиметров, высота – 60 сантиметров, ширина 24 сантиметра.

Статью подготовил мастер Роман для клиентов магазина Левша.рф

Сверлильный станок своими руками

Дрель — отличная основа для сверлильного станка.

Сверлильный станок — уникальное устройство, которое необходимо для домашней мастерской. Оно позволяет не обращаться за помощью в специализированные мастерские, а просто брать и выполнять работы по проточке самостоятельно.

Благодаря этому, человек экономит огромное количество денег на услугах специалистов по токарному делу.

Сделать такое устройство можно из подручных материалов. Ничего сложного в процессе не наблюдается.

Для производства домашнего сверлильного станка потребуется всего лишь электрическая дрель или рулевая рейка.

Покупка промышленных агрегатов обойдется в копеечку, поэтому целесообразней изготовить свою модель, используя чертежи с размерами, которых полно в Интернете.

Проектировка сверлильного оборудования

Ошибиться просто, а наличие чертежа не позволит вам допустить оплошностей. Люди, которые пренебрегают этим этапом в создании сверлильного станка своими руками переплачивают в процессе его изготовления. Что нужно обязательно учесть во время работы:

Чертежи с размерами.

  • Длину, ширину и высоту оборудования;
  • Толщину агрегатов;
  • Технические характеристики электрооборудования;
  • Данные двигателя, который послужит приводом для вашего станка;
  • Мощность потребления энергии;
  • Заземление;
  • Количество расходных материалов.

Чертеж позволит вам не просто визуально понимать, как собрать оборудование, а также как оно в точности будет выглядеть. Проект даст возможность более четко определить сумму затрат на производство.

Дрель — отличная основа для сверлильного станка

Чтобы собрать подобное оборудование у себя в мастерской вам не нужно располагать специализированными предметами или электротехникой. Все что потребуется — 4 основных составляющих. В первую очередь, под присадочный станок следует выбрать станину. Она послужит мощным основанием под будущее устройство для проточки.

После этого определяемся с механизмом вращения. Для него лучше выбрать электрическую дрель.

Третьим этапом будет подобрать устройство для подачи оборотов

на рабочую часть из дрели, а также определиться со стойкой, вертикального типа. Сама по себе дрель обладает малой массой, поэтому для стойки не нужно подыскивать сверхпрочные материалы. Подойдет обыкновенная доска или ДСП-плита.

Станина же наоборот выбирается из тех материалов, которые будут крепче. Она должна удерживать все на себе, а также амортизировать дребезжание самой дрели. Чтобы вибрации не сказывались на оборудовании и точности работы, лучше всего подбирать крепкие металлы. Очень хорошо, в качестве держателя подойдет старая стойка из фотоувеличителя. Правда, вам для создания сверлильного станка своими руками, нужно будет доработать ее.

Также создателю домашнего станка потребуется использовать несколько стальных полосок, чтобы вырезать две направляющие планки. Они помогут осуществить передвижение колодки, на которой располагается дрель. Чтобы закрепить их можно воспользоваться шурупами. Берем и прикручиваем все к стойке.

Повысить прочность фиксации дрели помогут хомуты. Лучше всего использовать стальные, они выдерживают более высокую нагрузку. Чтобы еще больше амортизировать вибрации, между колодкой станка и дрелью лучше всего подложить резиновую прокладку. Она поможет вам устранить процессы дребезжания домашнего оборудования во время работы.

В основе подачи движения станка лежит рычаг. Он позволяет спокойно передвигать колодку с электрической дрелью в вертикальном положении. Там будет установлена пружина, которая позволит осуществлять поддержание сверлильного аппарата в нужном натяжении.

Выбираем и устанавливаем рулевую рейку для сверлильного станка

Выбираем и устанавливаем рулевую рейку для сверлильного станка.

Чтобы ваше домашнее оборудование работало как можно удобней, лучше всего применить во время его создания модернизированную рулевую рейку.

Если вы собираетесь купить ее новую от завода-изготовителя, приготовьте кругленькую сумму,

потому что она стоит совсем не дешево. Более выгодное решение — это выбрать подержанную деталь, лучше всего от ВАЗ 2108.

Теперь давайте приступим к изготовлению станины под ваше будущее сверлильное оборудование
  1. Чтобы сделать корпус вам потребуется использовать дрель вместе с колонкой. Все это следует устанавливать на столе, который послужит платформой для будущего сверлильного станка. Размеры стола должны быть в районе 20х30 см.
  2. Специальная конструкция, которая будет удерживать вашу электрическую дрель, устанавливается на рулевой части агрегата. Чтобы ее затянуть используются болты.
  3. Чтобы соорудить саму стойку, следует предварительно выбрать П-образный профиль из стали с габаритами 30х60х30. Затем нужно приварить его к металлическому листу с толщиной 2 мм. По идее сама стойка обязана быть высотой на 6-7 см больше длины самой колонки.
  4. В качестве хода штока оператору станка при создании оборудования лучше всего применить рулевую рейку ВАЗ 2108, о которой говорилось ранее.
  5. Чтобы дополнительно увеличить жесткость всей конструкции во время установки следует монтировать дополнительные ребра.

Чтобы у оператора не возникало проблем с запуском или отключением оборудования во время эксплуатации, следует продумать практичную систему старта и остановки двигателя сверлильного станка.

Маленький станок под печатные платы

В быту может пригодиться не очень большой станок, а сверлильное оборудование для работы с микро печатными платами, как на фото.

Маленький станок под печатные платы.

Чтобы изготовить его, создателю будут нужны:

  • Микромотор либо двигатель, работающий с высокими оборотами.
  • Специальная цанга для зажимов маленьких сверл.
  • Несколько деревянных брусков.
  • Металлический профиль П-образный.
  • Стопорное кольцо, которое поможет надежней выполнить фиксацию двигателя.
  • Мобильная платформа под станок, которая создается своими руками из всевозможных материалов, встречающихся в быту.

В том случае, если мотор при каких-то обстоятельствах перекосило, пользователь рискует выводить сверла из строя. Во время производства домашнего сверлильного оборудования нужно внимательно следить за качеством фиксации мотора. Если он был установлен ненадежно, при работе двигателя на высоких оборотах его просто вырвет из станины. Это чревато порчей вашего имущества и риском нанесения вреда здоровью.

Как сделать координатный стол

В домашнем станке для сверления роль координатного стола будет осуществляться механизмом подачи. А у такого же стола, но для фрезерного оборудования несколько иная конструкция. Поэтому ее следует рассмотреть внимательней.

Данное оборудование представляет собой специальный манипулятор, который складывается из нужного пользователю числа осей. Он нужен чтобы передвигать сразу в нескольких направлениях и плоскостях специализированные технологические головки сверлильного оборудования.

Для осуществления передачи движения при создании фрезерного стола следует использовать особую зубчатую рейку, а также армированный ремень. Вместо него вполне сойдет шарико-винтовой элемент.

Чтобы наладить управление координатным столом создателю потребуется использовать ЧПУ или контроллеры. Благодаря их установке у пользователя оборудованием открывается возможность управлять техническими задачами, возлагаемыми на станок.

Расчет в данном случае выполняется с учетом технических характеристик самого сверлильного агрегата. Сама же конструкция может быть, как облегченной, так и с повышенной прочность. А также там могут использоваться 2 или 3 координаты. Первым делом, прежде чем создавать станок, следует понять основную роль его в вашей домашней мастерской. И уже от этого отталкиваться в процессе проектировки и дальнейшего производства.

Производство тисков для станка в домашних условиях

Когда уже все готово, нужно сделать тиски, иначе вы не сможете в домашних условиях зафиксировать деталь, держать в руках категорически запрещено. Приобретение старых советских тисков, выполненных из стали или чугуна может оказаться дорого. Модели китайского производства, не каждому придутся по вкусу, в меру своей недолговечности. Поэтому одним из экономичных вариантов будет сделать их самостоятельно.

Производство тисков для станка в домашних условиях.

Вам будут нужны:

  • Винт с резьбой в 2 см и длиной 15 см. В головке крепежного элемента обязательно должна быть прорезь.
  • Специальный винт с колечком, который используется для закручивания.
  • Шпильки.

Следует сделать неподвижную губку. Как сделать этот элемент? Для создания используйте дерево сосны. Оно доступно и достаточно прочное. Доску следует прививать к столешнице.

Чтобы сделать мобильную часть тисков вам нужна доска с габаритами 2 см толщина и 1.8 см ширина. Длина же подвижных губок для зажимов обязана быть от 50 см.

И на этом производство домашних тисков завершается.

Когда вы создали свой домашний сверлильный станок нужно обязательно проверить его.

Включите двигатель в розетку и, если вы сделали все правильно, у вас не произошло короткого замыкания, отсутствуют нехарактерные звуки для работы агрегата — можете поздравить себя с успешным завершением проекта.

Самодельный станок позволит вам выполнять несложные операции по сверлению в домашних условиях и экономить на услугах автомастерских или токарей.

Видео как сделать сверлильный станок

Единственное — чтобы оборудование работало как можно дольше, не стесняйтесь и не ленитесь раз в полгода просматривать рабочие поверхности вместе с двигателем на предмет повреждений или износа деталей. Своевременное выявление проблемы позволит вам уберечь себя от реальных неприятностей.

купити найпопулярніші гербіциди для кукурудзи в Україні можна на сайті вполі.юа

Сверлильный станок своими руками

Сверлильный станок своими руками

Сверлильный станок своими руками — в данном обзоре речь пойдет об изготовлении миниатюрного сверлильного станочка в домашних условиях из подручных средств. Статья предназначена в основном для радиолюбителей, кому часто приходится самостоятельно изготавливать печатные платы. Но такое компактное оборудование как представленный ниже станок будет полезен не только в сфере электроники, но и в других хозяйственных делах.

Читать еще:  Конструкция, классификация и характеристики токарно-револьверных станков

Основой для конструкции послужили детали от вышедшего из строя CD ROM’a от компьютера. Вернее нужны будут только металлическая рамка с установленными на ее плоскости парой направляющих и кареткой, этот фрагмент показан на фото ниже. Цель конечно у меня была собрать сверлилку из подручных материалов. То есть из того, что было в хозяйстве и могло пригодиться в построении такого оборудования.

На скользящей каретке в дальнейшем будет смонтирован двигатель, а затем уже будет собран сам сверлильный станок своими руками. Чтобы закрепить его, предварительно был изготовлен специальный держатель в виде кронштейна из отрезка листовой стали 2мм.

Электродвигатель

В держателе просверлил отверстия под размер вала электродвигателя и соответственно под винты, которые будут держать кронштейн с двигателем. Изначально для сверлильного устройства был применен электромотор ДП25-1,6-3-27, работающий от постоянного напряжения 27v и развивающий мощность 1,6 Вт. Смотрите фото:

В процессе испытания этого мотора, было установлено, что у него не хватает необходимой мощности для сверления в стеклотекстолите. 1.6W явно недостаточно для этого, чуть-чуть увеличиваешь нагрузку и двигатель становится.

На это фото показан сверлильный станок своими руками с электромотором ДП25-1,6-3-27 , вариант которого сначала предполагался использовать :

В связи с тем, что силовой агрегат мало производителен пришлось от него отказаться и искать мотор соответствующей мощности. Конечно на поиски нужного двигателя ушло некоторое время, поэтому процесс изготовления был немного приостановлен. Но как говорится «мир не без добрых людей» и товарищ подарил мне электромотор от старого нерабочего принтера.

Новый электродвигатель

Вновь приобретенный двигатель не имел шильдика с маркировкой, следовательно, его мощность доподлинно я не знаю. Но мощности его вполне хватало, чтобы собрать сверлильный станок своими руками. На вал якоря запрессована металлическая шестеренка. Диаметр вала на двигателе — 2,3 мм. Далее я убрал шестеренку с вала, а вместо нее поставил цанговый зажим и попробовал просверлить несколько отверстий сверлом 1.2 мм. Результат конечно меня приятно удивил, данный моторчик прекрасно справлялся со сверлением 3 миллиметрового текстолита при питающем напряжении 12v.

Здесь показано как я крепил мотор с использованием держателя к скользящей каретке:

Опора сверлильного устройства выполнено из десяти миллиметрового отрезка стеклотекстолита.

Это подготовленные детали для основания устройства:

Для обеспечения устойчивости, сверлильный станок собранный своими руками, в нижней части основания вмонтированы резиновые опорные ножки:

Конструкция устройства

Металлическая конструкция устройства имеет образ консоли, другими словами — несущие шасси с установленным на нем электродвигателем при помощи двух специальных держателей. Рама с мотором установлена на небольшом расстоянии от нижней части станка. Такой вариант системы позволил выполнять сверление большого по размеру текстолита. Эскиз устройства приведен ниже:

Ниже картинки уже готового сверлильного станка

В рабочей части устройства на фото, виден установленный для подсветки светодиод:

На показанном изображении видна слишком большая степень яркости подсветки. В действительности же все освещается очень корректно:

Конструкция выполненная в виде консоли дает возможность делать отверстия в больших по ширине заготовках, более чем 140 мм, ну и естественно большой длинны.

Измерение полезной площади для сверления:

Как показывает изображение, что длина плоскости от передней части подвижной каретки станка до центра сверла составляет 69 мм. То есть ширина текстолитовых заготовок для печатных плат может быть примерно 135 мм.

Подвижной механизм

Для опускания и подъема механизма сверления предусмотрен специальный рычаг нажимного действия:

Для фиксации сверлильного узла над заготовкой перед началом сверления, а затем его возвращение назад, то есть реверс обеспечивает пружина возврата. Она помещена на направляющей оси:

На этом изображении показана схема настройки оборотов электромотора в автоматическом режиме, которая зависит от степени нагрузки.

Для комфортного использования сверлильного устройства было изготовлено два образца регулировки скорости вращения электродвигателя. Один вариант станка для сверления был выполнен на базе электромотора ДП25-1,6-3-27, модуль регулировки и его принципиальная схема были позаимствованы в журнале Радио №7 за 2010 год:

К сожалению вариант регулировки надлежащим образом работать не стал, поэтому был исключен из дальнейшего тестирования.

Другой образец сверлилки был сделан с использованием моторчика от принтера, на просторах интернета нашлась еще одна подходящая схема для регулировки оборотов двигателя. Вот ее я и с успехом применил.

Два режима скорости

Представленная здесь схема регулятора способна поддерживать работу электромотора в двух скоростных режимах:

1. Во время холостой работы сверлильного станка якорь двигателя вращается с низкой скоростью, то есть в это время задействовано меньшее напряжение питания.
2. Когда возникает нагрузка на двигатель, то есть момент начала сверления, автоматический регулятор подает на двигатель полное напряжение, тем самым увеличивается скорость вращения.

Модуль автоматической регулировки скорости вращения мотора выполненный по представленной выше схеме, начал сразу работать корректно. В процессе тестирования установил такие параметры: при работе устройства в режиме без нагрузки — 2200 об/мин. В момент начала сверления текстолита скорость поднимается до максимального значения. По окончанию сверления регулятор автоматически убирает скорость вращения до самых низких.

Схема данного регулятора была реализована на маленькой по размеру плате:

Кремневый транзистор КТ815В установлен на радиаторе охлаждения.

Модуль регулятора размещен с тыльной стороны сверлильного устройства:

На плате показан постоянный резистор R3 с сопротивлением 5,6 Ом и мощностью рассеивания 2 Вт.

Тестирование сверлильного станка показало прекрасную его работу. Автоматика выполняла свои функции безупречно.

Здесь представлен маленький видео-обзор сверлильного станка в работе:

Обновление от 01.08.2017:

В схеме управления, помимо своего регулятора скорости вращения, установлен элемент стабилизации питающего напряжения для светодиода подсветки. Окончательная принципиальная схема модуля управления:

Простой и надежный сверлильный станок

Материалы и инструменты, которые использовал автор:

Список материалов:
— квадратные трубы;
— листовая сталь;
— газовая пружина;
— кусок круглой трубы;
— болты, винты, гайки.

Шаг первый. Собираем основу
Основу автор легко и просто собрал из квадратных труб. Все свариваем и тщательно зачищаем сварные швы, теперь изделие кажется монолитным.

Шаг второй. Стойка и каретка
Для стойки берем кусок квадратной или прямоугольной трубы, привариваем ее четко под прямым углом к основанию.

Каретку автор сделал из стальных пластин, чтобы получить нужный зазор, прокладываем тонкую бумагу и свариваем каретку. Так как зазор был ну очень маленький, местами каретка клинила на не идеально ровной стойке. Для решения проблемы автор подшлифовывал эти места болгаркой.














К каретке привариваем держатель для дрели, тут автор использовал стальную пластину и сделал хомут из куска трубы. Само собой, выставляем угол в 90 градусов и хорошо все свариваем. Если стальная пластина не слишком толстая, лучше приварить дополнительные упоры.

Шаг третий. Рычаги и пружина
За возврат каретки в исходное состояние отвечает газовая пружина. Упор для газовой пружины фиксируется болтом на стойке. К этому же упору крепится и рычажная система, при помощи которой каретка будет опускаться.

Создание сверлильного станка своими руками

В хозяйстве у домашнего мастера должен быть набор всех инструментов, а поэтому [сверлильный станок своими руками] это тот агрегат, который поможет ему еще больше расширить свои функциональные возможности.

Многие для сверления различных отверстий в быту могут удовлетвориться обычной дрелью, однако, возможности и задачи даже самого простого сверлильного оборудования более глобальные.

Настольный станок для сверления помимо рассверливания, зенкеровки и развертывания, может еще и фрезеровать (есть фрезерный узел), а также шлифовать различные поверхности, а также выполнять ряд других задач.

Особенно актуально такое оборудование для радиолюбителей, которые при помощи него могут решать ряд своих узконаправленных задач.

Такой агрегат для домашней мастерской можно купить в любом специализированном магазине, однако стоит он немало, и не каждый мастер найдет лишние деньги на приобретение профессионального сверлильного станка, который представлен на фото ниже.

Между тем, при желании собрать самодельный сверлильный станок для сверления дерева и по металлу можно своими руками из обычной дрели.

На изготовление станка, конечно, придется потратить личное время, однако результат того стоит.

Настольный самодельный сверлильный станок в мини варианте для дерева и и по металлу, при наличии всех необходимых материалов, сможет сделать каждый домашний мастер.

Основное предназначение

Сверление самых разных отверстий в быту осуществляется, как правило, при помощи ручной дрели, которая есть в домашней мастерской у каждого мастеровитого хозяина.

Между тем, даже дома не всегда можно добиться необходимого результата за счет использования обыкновенной дрели.

В этом случае встает вопрос сделать мини вертикально-горизонтальный сверлильный станок для дерева и металла своими руками.

Такой универсальный агрегат просто необходим тем, кто занимается радиоэлектроникой для сверления небольших отверстий печатных плат, чего нельзя сделать при помощи ручной дрели.

Кроме этого, самодельный сверлильный станок не помешает и при необходимости выполнить сверление сквозных и глухих отверстий в различного типа материалах.

При помощи него очень просто выполнить рассверливание и зенкеровку, а также при необходимости нарезать резьбу.

Если дополнительно установить на него фрезерный узел, то возможности агрегата еще больше расширятся.

Фрезерный узел даст возможность выполнять самые разные несложные операции по вертикально-горизонтальной фрезеровке самых разных материалов.

Присадочный мини сверлильный агрегат для сверления печатных плат можно сделать из самой обыкновенной дрели, однако для решения более сложных задач потребуется более сложное в конструктивном плане устройство, тот же фрезерный узел.

Любой профессиональный агрегат для сверления состоит из нескольких обязательных элементов, к которым можно отнести такие, как сверло, зенкер, метчик, а также развертку.

Присадочный мини станок, собранный своими руками, также должен содержать все эти составляющие.

Если сверлильный станок своими руками будет собран по всем правилам, то домашний мастер сможет с легкостью, используя фрезерный узел, помимо сверления печатных плат, вырезать и расточить отверстие с необходимым диаметром, точно его притереть, а также выполнить ряд других специфических задач.

Перед тем, как приступить к сборке агрегата, рекомендуется тщательно изучить существующие типы сверлильных станков и понять основной принцип его работы.

На видео, которое размещено выше представлен самодельный агрегат для сверления в работе, который можно использовать и для сверления печатных плат.

Виды и типы

В настоящее время на промышленных предприятиях и в быту используется огромное количество самых разных модификаций сверлильного оборудования.

Многие из них предназначены для решения исключительно профессиональных задач, и для домашнего использования просто не подходят по разным причинам.

На фото, которое размещено ниже, можно увидеть промышленный сверлильный станок.

Сегодня можно встретить шпиндельные станки, полуавтоматы, вертикально-сверлильные, а также многие другие типы агрегатов.

Для использования в бытовых целях подойдет присадочный мини агрегат, способный решать несложные задачи.

К примеру, если станок необходим преимущественно для сверления печатных плат, то собрать его можно из самой обычной дрели.

Как и любое другое оборудование, сверлильные промышленные агрегаты имеют свои специальные обозначения и маркировку, по которой можно определить их тип и основное предназначение.

Наиболее популярными устройствами, которые встречаются чаще всего, являются шпиндельные устройства, а также агрегаты для радиального и горизонтального сверления.

Очень популярен координатный агрегат, предназначенный для растачивания заготовок.

Все сверлильное оборудование можно смело отнести к универсальному типу. Для домашней мастерской сделать собственноручно присадочный мини агрегат универсального типа не составит большого труда.

При желании самодельный координатный агрегат можно максимально автоматизировать и дополнить различными приспособлениями, что только добавит ему общей функциональности.

В зависимости от функционального назначения каждый сверлильный станок, в том числе и координатный, состоит из определенного количества элементов.

Любой агрегат данного типа, в том числе и самодельный, в обязательном порядке состоит из станины, рулевой рейки, а также двигателя. На фото, размещенном ниже, представлен самодельный присадочный мини сверлильный агрегат.

Конструкционные особенности

Сверлильный станок относится к типу промышленного оборудования, предназначенного для решения узконаправленных задач.

В его состав обязательно должны входить передаточный механизм, управляющие и рабочие органы, а также достаточно мощный электродвигатель.

Каждый, входящий в состав данного оборудования механизм, имеет свое предназначение, что и определяет его функциональные задачи.

Так, передаточный механизм предназначен, главным образом, для передачи необходимого движения рабочим органам, непосредственно от установленного двигателя.

В данном случае рабочим органом является сверло, которое крепится к патрону, а тот в свою очередь связан со шпинделем и вращающимся валом.

В станке данного типа вращение от двигателя к рабочим органам передается посредствам ременной передачи. Для того чтобы сверло находилось в заданном положении, используется реечная передача, связанная со специальной рукояткой.

Обязательно такой станок, даже если он собран из дрели, должен иметь в доступном месте кнопки, отвечающие за его включение, а также выключение.

Станки данного типа имеют достаточно простое устройство, притом, что могут выполнять огромное количество самых разных функций и решать множество узконаправленных задач.

Собирая такой станок своими руками, для более высокой точности выполнения работ непосредственно на его движущейся части рекомендуется расположить специальную шкалу.

Она поможет контролировать глубину глухих отверстий. Также лучше всего сделать такой станок, на котором можно будет менять скорость вращения патрона в зависимости от выполняемых задач.

Рабочий стол следует делать исключительно из сплошной металлической плиты, жестко закрепленной на основании.

На видео, которое размещено ниже показан самодельный сверлильный агрегат, при помощи которого можно осуществлять сверление печатных плат и не только.

Принцип работы

Собранный по всем правилам сверлильный станок сможет успешно сверлить отверстия самого разного диаметра, в том числе и микро с большой точностью, что особенно актуально для печатных плат.

Несмотря на кажущуюся простоту, работать на нем нужно с соблюдением общепринятых правил.

Так, непосредственно перед тем, как приступить к работе, необходимо проверить наличие питания в сети, целостность всего оборудования, а также очистить рабочий стол от всего лишнего.

На самом столе обязательно должны находиться тиски, при помощи которых можно будет удобно фиксировать заготовку.

Перед началом работ на детали необходимо разметить будущее отверстие в соответствии с чертежом, после чего установить ее в тиски на стол и прочно зажать.

Далее в патрон фиксируется сверло и делается пробный запуск. Самодельные тиски для сверлильного станка, которые используются при работе, должны иметь определенные размеры, в том числе и для того, чтобы работать с микро отверстиями.

При контрольном запуске станка необходимо проверить вращение сверла и убедиться в том, что оно вращается без описывания окружности.

Далее необходимо при помощи рукоятки подачи опустить сверло и проверить, чтобы тиски с заготовкой совпали со сверлом в необходимом месте.

Особенно это актуально при сверлении микро отверстий. В момент сверления на рукоятку следует воздействовать плавными движениями, при этом сверло необходимо периодически охлаждать.

Сверление микро отверстий следует производить с особой точностью, для чего использовать координатные указатели.

По завершению работ сверлильный станок следует выключить, разжать тиски и достать готовую заготовку. На видео выше показан принцип работы на станке.

Как собрать?

Наиболее простой вариант собрать присадочный сверлильный станок без рулевой рейки — это использовать обыкновенную дрель.

В этом случае необходимо стол сделать массивным для того, чтобы минимизировать вибрацию станка при работе. Стойку под дрель можно сделать как из ДСП, так и из металлических уголков.

Для начала необходимо стойку и стол соединить между собой под прямым углом, при этом дрель следует закрепить при помощи хомутов. Следует также предусмотреть движущий механизм.

Непосредственно на стол необходимо прикрепить тиски, кроме этого, кнопка включения и выключения должна находиться на видном месте. На видео ниже можно увидеть изготовление станка из дрели без рулевой рейки.

Собрать более сложный и функциональный станок с рулевой рейкой для сверления можно из двигателя от стиральной машины. Данное устройство позволит, в том числе, сверить и микро отверстия с большой точностью.

В этом случае рабочий стол должен быть еще более массивным, так как вибрация при работе будет достаточно сильная.

Особое внимание следует уделить подвижной части агрегата, и для этих целей лучше использовать уже готовые чертежи. Двигатель с патроном рекомендуется соединить при помощи ременной передачи.

Если все действия выполнить правильно, то такой станок сможет просверливать с большой точностью даже микро отверстия.

На видео ниже показан самодельный станок, работающий от двигателя стиральной машинки, который очень пригодится в вашей мастерской.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
