Как заправить газовый баллон, для туристических плит и горелок.

Газовая горелка K-2000 инструкция по эксплуатации

Устройство газовой горелки K-2000

На рис.1 изображена горелка K-2000. Горелка является ручным портативным автономным устройством с высокотемпературным пламенем.

В верхней части горелки имеется кожух для пламени, движок управления подачей воздуха в горелку и кнопка подачи и отключения газа «ПУСК(ON)» и «СТОП (OFF)», над которой расположен выключатель блокировки положения этой кнопки, как в положении «Пуск» так и в положении «Стоп».

Имеется кнопка зажигания пламени горелки, которая расположена рядом с кнопкой подачи и отключения газа Регулировка размеров факела обеспечивается движком, расположенным ниже упомянутых кнопок при передвижении которого вправо или влево изменятся количество воздуха поступающего в горелку.

Заправка горелки осуществляется через клапан, отверстие которого расположено в основании горелки.

Максимально удобна для работ на предприятиях малого бизнеса, в гаражах и в домашних условиях. Рекомендуется автолюбителям.

Область применения

Ниже указаны конкретные работы, для выполнения которых используется горелка К-2000.

• пайка металлов;
• нагрев материалов и деталей;
• огранка камней при ювелирных работах;
• плавка цветных металлов;
• изготовление зубных протезов
• размораживание труб, замков и других изделий;
• разблокировка заржавевших винтовых соединений в автосервисе и сантехнике (гайки, муфты);
• обжиг свечей автомобилей;
• разогрев маслосистем автомобилей;
• удаление старых лакокрасочных покрытий;
• монтаж сантехнического оборудования;
• изгибание пластика и пластмассовых труб;
• сварка пластмассовых деталей при повреждении последних (излом, трещины и т.п.)
• работа со стеклом;
• обжиг древесины для удаления плесени;
• декоративное выжигание по дереву;
• опаливание битой птицы;
• другие работы, связанные с применением высокотемпературного пламени небольшой тепловой мощности.

Зажигание и тушение пламени

1. Переместите кнопку блокировки в положение «OFF» (поз.1 рис.2), чтобы снять блокировку подачи газа в сопло горелки.

2. Нажмите кнопку подачи газа в положение «ON» (поз.2 рис.2) и газ начнет поступать в сопло горелки

3. Нажмите кнопку зажигания пламени горелки (поз.3 рис.2) и газ воспламенится.

4. Отрегулируйте требуемой уровень мощности пламени горелки путем перемещения регулятора подачи воздуха вправо или влево, как показано стрелками на рис.3.

5. Во время горения горелки можно изменить размеры факела. Для этого переместите движок регулировки длины факела горелки вправо или влево в зависимости от требуемой величины факела.

6. Для того, чтобы погасить горелку переведите кнопку «ПУСК»-«СТОП» в положение «OFF» как показано на рис.4 (поз.4).

7. Переместите движок блокировки кнопки «ПУСК»-«СТОП» в положение «LOCK» (поз.5 рис.4)

Как заправить горелку газом

1. Убедитесь, что кнопка «ПУСК»-«СТОП» находится в положение «OFF» а движок блокировки этой кнопки в положение «LOCK».

2. Встряхните газовый баллончик несколько раз, поверните его наконечником вниз и вставьте наконечник в отверстие газового клапана, расположенного в донной части горелки.

3. Заправку производите в течение 5-10 сек.

4. Не нажимайте на кнопку «ПУСК» пока идет заправка

5. Закончите заправку. Проветрите помещение, если имеется запах газа. При этом имейте в виду, что газ бутан тяжелее воздуха и накапливается снизу от пола. Выждите 10 мин после чего можете пользоваться горелкой.

На видеофильме показан приведенный выше порядок работы с горелкой К-2000

Для заправки горелки используется баллончик с газом бутан, применяемый для заправки зажигалок.

На отечественном рынке представлено много изготовителей таких баллончиков как отечественных, так и зарубежных.

Баллончики с бутаном продаются в хозяйственных магазинах и табачных лавках.

Техника безопасности

• При хранении беречь от огня.
• Всегда помнить, что горелка содержится под давлением газа.
• Использовать газ Бутан для заправки.
• Беречь от детей.
• Обязательно ознакомиться с инструкцией по эксплуатации перед первым запуском горелки.
• Не эксплуатировать горелку при окружающей температуре свыше 50 град. Цельсия.
• Не хранить с возможностью попадания на горелку прямых солнечных лучей.
• Не использовать горелку вблизи легко воспламеняющихся жидкостей и материалов.
• Не использовать горелку, имеющую внешние повреждения или частично не работающие рукоятки управления.
• Категорически запрещается вносить в горелку какие-либо технические изменения.

ВАЖНО: Горелки К-2000 поступают на наш склад авиотранспортом непосредственно из Японии по прямым контрактам с заводом изготовителем.
Поскольку авиотранспортом запрещено перевозить горелки с газом, последние поступают на наш склад и далее реализуются в оригинальной нераспечатанной упаковке завода изготовителя без газа.

Инструкция составлена компанией «ООО ФИРМА БСТ-3» по материалам предоставленных фирмой PRINSE (Япония).

Copyrigt ©2013- Перевод к.т.н.Ф.А.Бронин
Все права защищены.

Как заправить газовый баллон, для туристических плит и горелок.

Вероятно, что каждый пользователь портативных газовых баллонов для горелок сталкивался с ситуацией, когда после использования в походе в баллоне остается некоторое количество газа, которого недостаточно для следующего похода, но вроде бы он в баллоне есть. Брать с собой полный и полупустой баллон в многодневный поход, с расчетом потратить остатки газа, означает тащить на себе лишний вес, да и место в рюкзаке ограничено. Кроме того, таких полупустых баллонов может накопиться несколько, и проблема только усугубляется.

И в один прекрасный момент я пришел к мысли, что было бы неплохо попробовать перелить газ из нескольких полупустых баллонов в один.

Сначала немного теории.
По стандарту подключения можно выделить цанговые («дихлофосные») и резьбовые баллоны, которые в свою очередь разделяются на резьбовые EU (стандарт Евросоюза) и резьбовые US (стандарт США), последние нечасто встречаются в наших магазинах, поэтому откинем их как экзотику.
Цанговые баллоны подключаются к оборудованию путем вставления в паз и поворота до фиксации. Как правило, объем таких баллонов составляет 220 мл и они выполнены в формате высоких и узких цилиндров.
Подключение к оборудованию с европейским резьбовым стандартом (EPI-GAS) осуществляется через переходники КА-9504 от Ковеи и их многочисленные китайские клоны.
Картриджи с европейским резьбовым стандартам подключаются к горелкам путем вкручивания по часовой стрелке. Объем баллонов 110, 230 и 450 мл. Обычно выполнены в формате широких и низких цилиндров.

В чем отличие резьбовых и цанговых баллонов?
«Дихлофосники» дешевле: так 220 мл стоит в два раза дешевле 220 мл в резьбовом баллоне. Это легко погуглить по ценам на баллоны одного производителя (например, посмотреть сколько стоит «дихлофосник» и резьбовой баллон Ковеи). «Дихлофосники» распространённее (правда их и больше подделывают) — поэтому на любом блошином рынке или супермаркете можно купить китайский или не очень китайский цанговый баллон.
Еще их удобнее в рюкзаке распихивать по углам за счет небольшого диаметра.
Минус цангового баллона — он менее устойчивый из за малого диаметра и большей высоты. Если для горелки это некритично, то допустим для газовой лампы это не фонтан. В той же палатке, если вдруг упадет — проплавит и пол, и спальник и т.д.

На мой взгляд, таки предпочтительнее резьбовые баллоны, которые можно заправлять либо от аналогичных полупустых баллонов, либо от более дешевых цанговых.
Для заправки резьбового баллона был приобретен адаптер G-Works Gas Saver+ (служит для безопасного соединения двух резьбовых баллонов).

и переходники с «дихлофосного» на резьбу: Kovea-9504, а немного позже сходный переходник от G-Works. В чем отличие? Kovea-9504 не имеет обратного клапана и выполнен в основном из пластмассы.

А продукция G-Works изготовлена из алюминия, внушает ощущение надежности, и даже с эстетической точки зрения выглядит на порядок лучше (не сочтите за рекламу).

Для начала, с целью оценки потерь при переливании газа, взвесим исходные материалы — пустой резьбовой баллон Camping World на 450 мл, и два полных цанговых — Kovea и Следопыт. Их вес составил 211, 310 и 301 грамм соответственно. В сумме их вес 822 грамма.

Накручиваем адаптер Gas Saver на резьбовой баллон, предварительно закрыв на первом клапан, и смотрим, как подключить к этой конструкции «дихлофосный» баллон. Для этого у нас имеется целых два переходника.
Сперва пробуем подключить переходник Kovea-9504 к Gas Saver и замечаем что соединение неполноценное — переходник не накручивается до конца, вследствие различных диаметров центрального штыря и отверстия в адаптере.

В отличие от предыдущего переходника, G-Works садится на Gas Saver как влитой (сказывается разработка одним производителем).

Остановимся на этом варианте. Цепляем переходник к Ковеевскому баллону и вкручиваем эту конструкцию в Gas Saver. Соединения выглядят надежными и безопасными, запаха газа не чувствуется. Наверное, можно начинать.

Предварительно, знакомясь с этой темой в интернете, я выяснил, что для достижения наилучшего результата полный баллон следует немного подогреть, а пустой наоборот охладить. Ну что ж, последуем рекомендациям опытных людей. Нагреваем горячей водой «дихлофоску» Ковея, а резьбовой охлаждаем ледяной водой.
Соединяем и открываем клапан. Появляется звук переливающего газа (как будто льется тонкой струйкой вода), запаха газа при этом не чувствуется. Спустя 3 минуты звук прекращается. Наклоняем немного конструкцию в сторону паза на цанговом баллоне (якобы там находится трубка клапана) — звук появляется снова. Но не надолго. Разъединив баллоны, обнаруживаем, что в Ковеевском баллоне еще плещется газ. Что препятствует его сливу? Может воздух в нижнем баллоне? Тут кстати приходится кнопка на Gas Saver’е — жмем на нее и стравливаем воздух, запах газа от него минимальный, однако после повторного подключения газ льется всего пару десятков секунд и вновь процесс замирает.
Решаю снова повторить действо с нагревом и охлаждением баллонов, и после повторного подключения газ начинает литься с новой силой. Так проходит еще три минуты и звук окончательно прекращается.
Разбираем все и взвешиваем баллоны. Вес резьбового баллона увеличился до 419 грамм (плюс 208 грамм), вес цангового уменьшился до 98 (минус 212 грамм). 4 грамма газа скрылось в неизвестном направлении (точнее мы их стравили через клапан)

Может стоит заправить в зелененький баллон еще один «дихлофосный»? Ведь номинально резьбовой в два раза больше цангового: Конечно стоит!
Снова охлаждаем резьбовой и нагреваем следующий «дихлофосный» баллон, на этот раз газа Следопыт.

На этот раз, сразу по прекращению звука льющегося газа, повторно производим температурные экзекуции с баллонами. И продолжаем до победного конца.
Взвешиваем баллоны — зеленый пополнел еще на 194 грамма газа и его вес составил 613 грамм, а Следопыт похудел до 106 грамм, потеряв при этом 195 грамм газа. В это раз потери при переливе составили всего 1 грамм газа. Сумма веса всех трех баллонов 816 грамм (минус 6 грамм от начального, еще 1 грамм спишем на погрешность электронных весов).

Интересно, а сколько газа осталось в цанговых баллонах? Простой расчет говорит о 8 граммах в Ковеа, и 25 в Следопыте. Поболтав баллоны звука жидкого газа добиться не удалось, однако подключенная лампа без проблем загорается, и горит без малейших намеках о скорой кончине газа в кажущемся пустым баллоне.

На всякий случай проверили исправность перезаправленного резьбового баллона, подключив к нему лампу, ожидаемый результат подтвердился — лампа горит, запаха газа от клапана не чувствуется.

Как заправить газом кемпинг-баллон в 5 раз дешевле, чем в магазине и без заморозки

Да никакая ни проблема! С головой, руками и с «Кулибинской сноровкой» можно и не то свернуть.)))

Значит так, такие баллоны в магазине стоят от 50 и выше рубликов, а газа в них — «кот наплакал». Эти баллоны я часто использую, и они имеют свойство быстро заканчиваться.

Поэтому решено было экономить «по-чёрному» — заправлять такие кемпинг-баллоны самому в домашних условиях без заморозки.

Как заправить кемпинг-баллон самому дома без заморозки

Сначала необходимо из баллона выкачать и удалить оставшийся газ — чтобы он был пустым наверняка.

Затем нам понадобится переходник — гайка со штуцером, шланг и запчасть-переходник от газовой горелки.

В месте крепежа шланга фиксируем хомутами, чтобы не было стравливания газа.

Подогреваем на солнышке большой баллон с пропаном. Кстати его на заправке заправили 40 литров всего-то за 800 рублей. А в кемпинг баллонах 200-220 грамм всего-то.

Подсчитать во сколько можно самому сэкономить не трудно…

Шланг нужен не большой длины — 20-30 см. Такая длина нужна, чтобы газ не успел нагреться — а то мало в баллон зайдёт. Можно конечно заморозить — и тогда баллон заправить выходит целиком.

Наклоняем основной большой баллон с пропаном на землю, делаем небольшую продувку и заправляем кемпинг-баллон.

Чтобы обезопасить себя, и чтобы баллон не переполнился и не «бабахнул», нужно проверять его на вес. Пустой, допустим весит 110-115 грамм, плюс газа 200-220 грамм — итого 300-330 грамм всего. Так и проверяем «безменом».

Если нет холодильника и хочется маленький баллон заправить «под завязку», то стоит стравить наполненный газ — так баллончик самоохладится. А потом вновь заправить из большого. Источник

Для чёткой ясности можете поглядеть видео ролик:

Следите за моими новыми публикациями — дальше ещё интереснее будет!

Товары для туризма и активного отдыха

• Рыбалка
• Туризм

Заправка газовых баллончиков для горелок

11 Декабря 2015

Туристы и любители отдыха на открытом воздухе активно пользуются газовыми горелками, которые удобны в использовании. Но баллон с газом маленький в объеме и хватает ненадолго. Если в газовом баллоне для горелки закончился газ, то целесообразнее будет купить новый. Но многие в целях экономии средств пытаются осуществить самостоятельную заправку. На самом деле сделать это несложно. Главное следовать правилам безопасности и знать некоторые нюансы, а также технологию проведения работы. И тогда заправка газовых баллончиков для горелок станет для вас привычным процессом.

Что нужно для заправки газовых баллонов?

Бытовой газовый баллон имеет различные емкости. Начиная от 5, заканчивая 300 литрами. Он понадобится в качестве источника газа. С него и будет заправляться туристическая газовая горелка.

Туристические горелки имеют баллоны с клапанами Camping Gaz, Coleman, Primus и другие с резьбой. Все они заправляются по одной и той же схеме. Для процесса заправки понадобятся следующие материалы:

• пустой туристический баллончик;
• бытовой газовый баллон для заправки;
• переходник;
• весы.

Прежде, чем переходить к самой заправке, необходимо убедиться, что емкость туристической горелки не содержит остатки газа. Для этого баллон переворачивают так, чтобы вентиль оказался внизу. Такое нехитрое движение поможет избавиться от остатков газа. Только убедившись, что газ вышел, можно переходить к следующему этапу.

Технология заправки баллончиков для горелки

Первый этап – работа с весами. Нужно взвесить пустые баллончики. Это необходимо для определения точного количества залитого газа в самом конце. Затем с помощью переходника соединяется пустой баллон с бытовым.

Здесь существует небольшая хитрость. Большой газовый баллон укладывается на бок. При этом нижняя часть должна оставаться на возвышенности. Поэтому подкладывают какой-либо предмет. Например, кирпич. Это делается для того, чтобы вентиль находился как можно ниже для лучшего транспортирования газа.

После закрываем вентиль, который расположен на переходнике, и открываем тот, что на баллоне. Понемногу открываем вентиль на переходнике. Таким образом, выдавливается воздух из шланга газом. Заправка началась.

При работе отчетливо слышится, как по шлангу передвигается жидкий газ. В тот момент, когда звук прекращается можно потрясти туристический баллончик. Таким образом, в него попадет еще небольшое количество газа. В среднем на заправку одного маленького баллончика уходит не больше 5 минут.

После завершения работы закрываем вентили и аккуратно отсоединяем туристический баллончик. Его можно потрясти, чтобы убедиться в наличии газа в нем. Газ должен именно бултыхаться. Это будет свидетельствовать о наличии небольшого пространства, так называемой, газовой шапки. Также следует проверить клапан на герметичность с помощью мыльного раствора. Поверка огнем запрещается. После заправки первого баллона можно заправить и другие по той же схеме.

После заправки одного баллона или нескольких необходимо провести взвешивание. Таким образом, вы можете отследить, сколько газа в баллоне. Его не должно быть в избытке. Но и не будет целесообразно оставлять слишком много места незаполненного газом.

Хитрости заправки, которые нужно знать

При работе с газом обязательно использовать защитные перчатки. Так как газ обладает охлаждающим действием. Также из-за этого свойства газа во время заправки можно наблюдать иней на системе. Не стоит паниковать. Следует подождать, чтобы иней оттаял, и тогда продолжать работу.

Об этом уже говорилось выше, что нужно оставлять немного место в газовом баллончике. Связано это с высоким коэффициентом теплового расширения газа. Следуйте правилам пожарной безопасности. Поблизости с рабочим местом не должно быть открытого огня и искр. Все-таки газ огнеопасен.

Фирменные баллончики можно заправлять до трех-четырех раз, но не желательно. Клапаны у баллончиков легко деформируются, поэтому они зачастую не могут пережить нескольких заправок.

Неприятность бытового газа заключается в его запахе. Причем свежий газ тоже пахнет, но вполне терпимо. А вот тот, который пролежал в баллоне до нескольких лет имеет противный запах. Будьте готовы к этому при работе.

Подводя итоги, можно сказать о положительных сторонах заправки газовых баллонов. Экономически заправка газовых баллонов бытовым газом выгодный процесс. В среднем стоимость туристического баллончика для горелки составляет 300 рублей. В то время как заправку большого бытового газового баллона можно осуществить в среднем за 800 рублей. Причем использовать бытовой баллон вы будете многократно. Экономия очевидна. Из дополнительных материалов нужен лишь шланг. То есть затраты на дополнительное оборудование несущественны.

Предупреждение

Но стоит отметить, что как бы не было выгодно перезаправка газовых баллончиком, производители компании «Следопыт» предупреждают, что их продукция не подлегает под эту процедуру. Это связанно с тем, что клапан баллончика выполнен таким образом, что уже при первой заправке он деформируется, а, следовательно, уже при последующем использовании баллон может стать опасным.

Как заправить газовый баллон, для туристических плит и горелок.

Итак: Мы имеем к примеру вот такой газовый баллон:
в магазине он стоит от 250 до 600 рублей. Дорого однако каждый раз отдавать такие деньги за баллон газа.

Ну или такой баллон. Объемом он в два раза меньше, но стоит почти так же. Использованные баллоны такого типа довольно крепкие и выдерживают по несколько перезаправок газом.

Для заправки баллонов нам понадобится: Пустые (или почти пустые) туристические газовые баллоны, переходник, весы для взвешивания баллонов и газа в них и большой газовый баллон (бытовой).

Для начала нужно поочередно навернуть переходник на пустые газовые баллоны и стравить из них остатки газа. Эту операцию желательно выполнять в перчатках. Так как при резком сбросе газа, переходник и сами газовый баллоны сильно охлаждаются и иногда покрываются инеем. Даже в 40 градусную жару. Будьте осторожны!

Остаток газа из баллонов стравили, теперь переходим к взвешиванию пустых баллонов. Вес пустых баллонов нам нужен для точного определения количества залитого в них газа в последствии.
У меня пустые баллоны весят: 195 грамм — большой (500 граммовый) и 145 грамм — маленький (220 граммовый)

Затем берем переходник

и большой (бытовой) 50 литровый газовый баллон

наворачиваем на него переходник (не забываем что на больших газовых баллонах левая резьба), про прокладку тоже не забываем!

Кладем большой газовый баллон на какую нибудь возвышенность (в моем случае это был порог), под башмак баллона (нижнюю часть) подкладываем какой нибудь предмет (у меня это кирпич), так что бы вентиль баллона оказался как можно ниже.

Закрываем вентиль на переходнике и открываем на баллоне. Потихоньку открывая вентиль на переходнике, выдавливаем газом воздух из шланга переходника и закрываем вентиль на переходнике.

Прикручиваем на переходник газовый баллон, который мы хотим заправить.

Открываем вентиль на переходнике и заправка началась! Хорошо слышно и чувствуется как по шлангу из большого баллона в маленький перетекает жидкий газ. Когда газ перестанет перетекать из большого баллона в маленький (сравнялось давление в обоих баллонах), можно немного пошатать или потрясти маленький баллон. Тогда в него нальется еще немного газа. Буквально несколько граммов. На заправку одного баллончика уходит около 3 — 5 минут.

Когда баллончик заправился, закрываем вентиль на переходнике и большом баллоне и аккуратно отворачиваем маленький баллончик от переходника. Теперь необходимо его потрясти и почувствовать, что в нем бултыхается газ. Заправлять баллоны полностью «под завязку» категорически запрещается. Всегда должна оставаться «газовая шапка» и газ должен бултыхаться в баллоне как вода в неполной бутылке.

Затем прикручиваем следующий баллончик к переходнику.

И открываем сначала вентиль на большом баллоне, а затем на переходнике. Заправляем баллон и выполняем операции описанные выше.

Затем еще баллон.

И так повторяем все до тех пор, пока не заправим все имеющиеся у нас баллоны. У меня их набралось пустых 3 штуки.

После заправки баллонов обязательно проверяем их клапана на герметичность. Можно это сделать мыльным раствором. Огнем проверять категорически запрещается!

После проверки клапанов, все баллоны нужно взвесить. После взвешивания сравниваем вес баллона с газом и пустого (перед заправкой мы их взвешивали). Вес залитого газа не должен превышать показатель указанный на баллоне.

У меня маленький баллон до заправки весил 145 грамм, после заправки — 365 грамм. Итого газа в баллоне — 220 грамм (как и должно быть).
Большие баллоны до заправки весили —195 грамм, после заправки — 625 грамм. Итого газа в баллоне — 430 грамм (на 20 грамм меньше нормы). Что вполне нормально.

Экономическая составляющая: Если купить два больших баллона по 290 рублей за штуку и один маленький баллон за 256 рублей, то пришлось бы отдать за это 836 рублей. Что довольно накладно. Заправка же заняла у меня всего несколько минут (15-20 минут). Для этого лишь нужен переходник и чуть больше литра газа из большого баллона. А учитывая что я их заправляю уже не первый раз, то экономия очень ощутимая. Газ в походах и поездках можно не экономить.

Если взять другой переходник, то можно заправлять и цанговые «дихлофосные» баллоны.

И китайские тоже.

Тем более что газ в них обычно изначально заправлен просто ужасный, а после перезаправки газ из этих баллонов горит намного лучше. Правда по времени они заправляются в несколько раз дольше резьбовых баллонов. Слишком малое проходное отверстие у клапана.

Именно этот данный китайский баллончик выдержал лишь всего одну перезаправку. На второй заправке у него начал пропускать не клапан (как это обычно с ними бывает), а завальцовка вверху баллона. Пришлось выбросить. Но это скорее всего от того, что он был уже старый. Пролежал у меня несколько лет. и кое где даже появились следы ржавчины.

При перезаправке газовых баллонов строго соблюдайте технику безопасности. Нельзя производить перезаправку и стравливание газа вблизи открытого огня или возможного образования искр. Помните, газ пожаро и взрывоопасен. Будьте осторожны.

Как заправить одноразовый газовый баллончик? Делаем переходник!

Авторизация на сайте

Данная самоделка будет полезна рыбакам, охотникам, любителям ходить в походы, а так же тем, кто довольно часто использует маленькие газовые баллончики совместно с горелкой или же походной печью. Я при помощи такой горелки поджигаю мангал, очень удобно и быстро, но есть один большой минус. газ от активного использования, довольно быстро заканчивается, и покупать постоянно новый баллон не особо выгодно. А что бы сэкономить, можно эти маленькие баллончики повторно заправлять от большого газового баллона. (стоимость газа в каждом регионе своя, но даже если один раз заправить большой баллон и уже от него заправлять маленькие, то экономия будет колоссальная, по сравнению если же их (маленькие баллоны) покупать по отдельности. Идея не моя, взята на просторах интернета, но она мне настолько понравилась, что решил поделиться с читателями сайта.

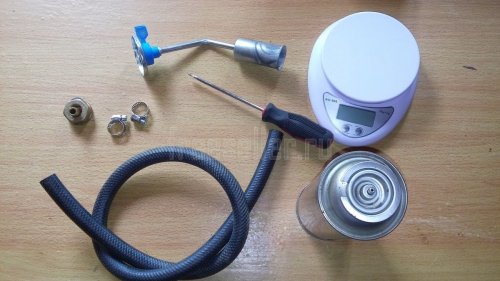

Для изготовления потребуется:

— газовая горелка (покупал в Китае)
— шланг кислородный 1 метр
— насадка на большой газовый баллон с левой резьбой
— два хомута

Процесс изготовления

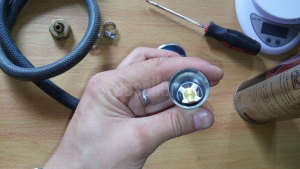

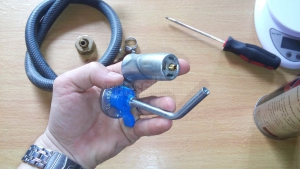

Первым делом разбираем газовую горелку. Необходимо открутить сопло. Оно на резьбе и легко снимается. В последующем можно снова все легко собрать и пользоваться по назначению.

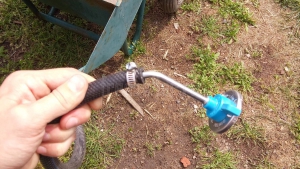

Затем берем шланг и один конец одеваем на переходник для большого газового баллона, а второй на горелку и хорошенько стягиваем хомутами.

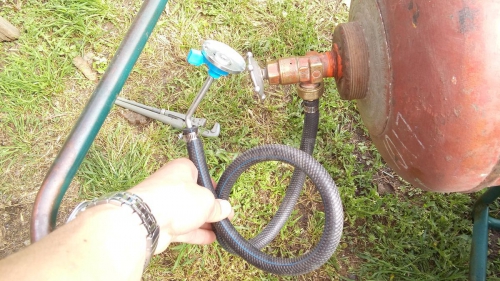

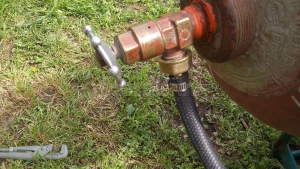

Вот и все, переходник готов. теперь его можно накрутить на газовый баллон.

Так же рекомендую посмотреть виде-ролик всего процесса заправки и сборки переходника:

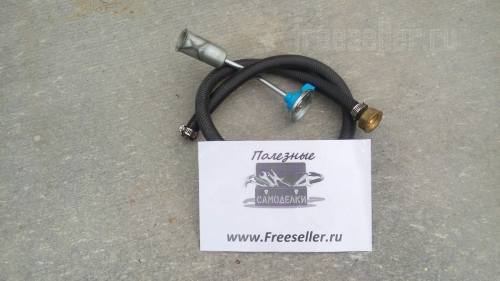

Вот такой переходник получился, все довольно быстро и просто!

Если я что-либо упустил, спрашивайте в комментариях, с удовольствием отвечу!
Большое спасибо за внимание!

Простой способ заправки газовых баллончиков, который позволит сделать их многоразовыми

Получайте на почту один раз в сутки одну самую читаемую статью. Присоединяйтесь к нам в Facebook и ВКонтакте.

Главная сложность в повторной заправке газом одноразовых баллончиков заключается в создании переходника. Благо, соорудить его может даже ребенок. Для работы нам понадобится пара хомутов, газовый шланг, старая горелка (такая, чтобы была с клапаном), подкладка к штуцеру и, собственно, сам штуцер на баллон.

Первым делом отсоединяем у газовой горелки сопло. К трубке крепим шланг и фиксируем его при помощи хомута. На противоположный край шланга ставим штуцер, который также крепится при помощи имеющегося в запасе хомута. Именно он (штуцер) и будет ставиться на большой газовый баллон, а другой конец – с деталью от горелки, будет подключаться к баллончику. Перед заправкой баллон-донор в обязательном порядке укладывается на бок.

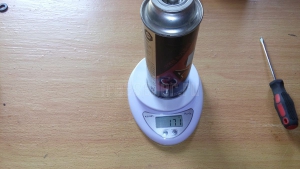

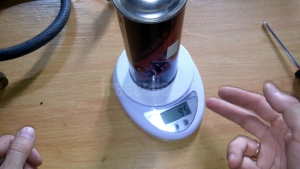

Заправка занимает всего несколько секунд. Собрав всю систему воедино и подключив пустой баллончик открываем вентиль и почти сразу же закручиваем его обратно. Перед началом заправки будет не лишним «пробить» через интернет или поискать на самом одноразовом баллончике данные о его характеристика. А именно, сколько он должен весить в заправленном состоянии. С помощью весов в последствии можно будет определить заправлен ли баллончик полностью. Так, например, емкость массой 95 грамм после полной заправки пропаном весит 220 грамм.

Если хочется узнать еще больше интересного, то стоит почитать про как настроить карбюратор бензокосы , чтобы работала лучше, а топлива кушала меньше.

Понравилась статья? Тогда поддержи нас, жми:

Как заправить баллончик газом?

Часто может возникнуть необходимость в баллончике с газом. Он портативен и, к примеру, может являться источником энергии для приготовления пищи на природе (используется туристический примус).

Если Вам необходимо большое количество баллончиков, естественно, уместнее будет приобрести оптовую партию. Как это осуществить, смотрите здесь. В данной публикации будет описан альтернативный метод заправки пустого газового баллончика.

Что потребуется для самостоятельной заправки?

Естественно, нужен большой газовый баллон. Его можно заправить практически на любой заправке. При этом стоимость заправки подобного баллона составит не более 100 рублей. В то же время, покупка полного маленького баллончика с пропаном обойдётся в 50 рублей.

Но большой баллон позволит заправить порядка 15 небольших баллончиков обыкновенным пропаном. Экономия понятна без всяких математических расчётов. Ниже представлено всё, что потребуется для заправки:

• пустой газовый баллончик;
• переходник на баллончик;
• база на большой газовый баллон;
• возможность разогрева большого газового баллона и охлаждения маленького.

Переходник на баллончик изготавливается из обыкновенной шприцевой иголки. Говоря точнее, сама иголка удаляется при помощи плоскогубцев. Некоторая часть снизу может быть обрезана для комфортного расположения на ниппеле баллончика.

На большой баллоне устанавливается металлическая база в отверстием, которое немного меньше, чем внутренний диаметр созданного переходника для баллончика. Этот переходник всегда можно заказать у токаря.

Как осуществляется заправка?

Первоначально настоятельно рекомендуется подогреть большой газовый баллон. Для этого можно поставить его на или рядом с батареей. При этом, маленький газовый баллончик рекомендуется положить в морозилку.

Далее упираем газовый баллончик при помощи переходника в базу большого газового баллона и открываем кран. Должен появиться характерный шип. Это свидетельствует о перетекании газа.

Естественно, предварительно требуется перевернуть большой газовый баллон «вверх ногами». После того, как шип прекратиться, необходимо закрыть газовый баллон. Всё! Заправка маленького туристического походного баллончика завершена.

Ниже приводится подробная инструкция по заправке газового баллона пропаном:

Туристические плитки и газовые баллоны для них

Здравствуйте, уважаемые читатели. Вам известно, какие газовые баллоны для туристических плиток наиболее оптимальны? И в чём заключается их эффективность? Изделия, каких фирм самые надёжные?

Наличие портативной плиты в походе существенно облегчает условия пребывания на природе. Особенно она выручает в плохую погоду, когда нет возможности разжечь костёр. Также для плитки требуется подходящий баллон. Ещё важно из грамотно подключить.

Специфики туристических плиток

Плитки для походов характеризуются такими особенностями:

1. Скромная масса. Компактные параметры.
2. Простота конструкции. Лёгкость управления.
3. Безотказная работа без посторонних шумов.
4. Модели, имеющие открытое пламя, оснащены по всем критериям пожарной безопасности. В версиях с керамической горелкой пламя не проявляется с внешней стороны. Это отличные аппараты для применения прямо в палатке.
5. Мощная устойчивость от коррозии и механических влияний.
6. Солидная мощность.
7. Приемлемые ценники.

Все модификации в плане безопасности не имеют отличий от шаблонных аналогов. В их комплект входит переходник, обеспечивающий работу на газе.

Виды походных плиток

Существует две основные категории таких агрегатов:

1. Компактные. Им для работы требуется сжиженный газ.
2. Горелка или керосинки. Для функционирования необходимо жидкое горючее.

Пункт два сегодня является архаизмом. К тому же у него слабый уровень безопасности.

Наиболее надёжные аппараты имеют две вариации:

1. С баллоном однократного пользования. Вид их установки – горизонтальный. Подходящий объём: 220 – 240 г.
2. С аналогичным подключением. Они трудятся от внешнего большого баллона.

Главный критерий выбора плитки – мощность. Она связана с количеством участников похода.

Критерии выбора баллона

Здесь самое важное – баланс между топливом, параметрами и массой. Поэтому, когда желаете купить газовые баллоны для туристических плиток, рассчитывайте их необходимое количество, подходящий объём и вес.

Чаще всего приобретаются изделия в диапазоне 1,2 – 7,2 л.

Также следует подобрать дополнительные составляющие: лампы, системы обогрева и горелки.

Вопрос обогрева

Он довольно актуален в холодное время. Здесь имеет значение температура замерзания пропана в ёмкостях. Это происходит уже при показателе -15. Топливо вырабатывает меньше. Страдает и функциональность плитки.

При условиях от -30 и ниже газ вообще не вырабатывается.

Образуется логичный вопрос, как сделать подогрев газового баллона туристической плитки правильно и безопасно?

Делать это следует в пределах приемлемых норм. К тому же зимней версии топлива доля пропана должна составлять 70%.

Методы для подогрева ёмкости можно задействовать следующие:

1. Использование химических горелок однократного действия. Параметры их разогрева составляют 35-40 градусов. Это предельный норматив для баллонов. Эти устройства могут работать 6-7 часов.
2. Многоразовые солевые аналоги. С ними нужно работать более внимательно, ведь их показатель нагрева 50 °C.
3. Плавное обливание ёмкости горячей водой или воздействие горячего пара. Важное условие – закрытый вентиль баллона.
4. Применение специального прибора. Например, большим спросом пользуется насадка «Пирамида».

С ней оптимально работают многие плитки, примусы и горелки. Её основной материал – хромированная сталь. Мощность – 1,5 кВт. Средняя цена – 700 руб.

В холодное время требуется использовать туристическую газовую плитку с подогревом баллона. Наиболее оптимальным методом для этих целей является пункт 4.

В целом, какой бы не был выбран способ, всегда нужно придерживать допустимых показателей. Они отражены на этикетке баллона. И за ним нужен постоянный контроль. Периодически его прощупывайте. Если он слегка нагрелся, ограничьте на него тепловое воздействие. При сильном его нагревании немедленно заканчивайте тепловую процедуру.

Аспекты подключения

В механизме зажигания плитки есть два режима:

1. Подключение ёмкости с топливом.
2. Запуск огня.

Как подключить туристическую плитку к газовому баллону? Здесь нужно следовать данному алгоритму:

1. Подключение баллона. Он укладывается на определённый участок. Для присоединения применяется рычаг FIX. Его верхняя позиции означает, что ёмкость не подключена. Нижняя – подключение есть. Подключайте баллон только на период кулинарного процесса на плитке. Всё прочее время он должен находиться в позиции «вверх». Когда плитка хранится, баллон не достаётся.
2. Запуск пламени и настройка температуры. Круглой ручкой контролируется параметр огня (тихий, сильный) и его включение. А для его запуска применяются спички, либо зажигалка. Ручка просто ведётся до щелчка (позиция on). С появлением пламени настройте его интенсивность (в диапазоне on – off). Достижение позиции off – это полное выключение огня.

В вопросе подключения имеет значение и вид соединения ёмкости.

Разновидности соединений

Это важный критерий, по которому отличаются газовые баллончики. Сегодня самыми распространёнными являются цанговые и резьбовые виды.

Первые помещаются в крепёж плитки. Их требуется провернуть до щелчка. К ёмкостям второго типа необходимо накручивать шланг, либо горелку.

Первые задействуют в горизонтальной позиции. Вторые – в вертикальной. Оба вида нельзя наклонять и ставить кверху дном.

Оба этих вида надо оснащать клапанным механизмом. Это обеспечит многократное отсоединение и подсоединения баллона.

Также есть прокалываемая система. Но это газовые баллоны для туристических плит старого образца. И сегодня их популярность довольно слабая.

И перед покупкой баллончика для походной плитки обязательно определите вид соединения, применяющийся в аппарате.

Вопросы расчёта

Здесь большое значение имеют характеристики газовой туристической плитки под газовый баллон.

Средний параметр расхода топлива такими аппаратами составляет 110-120 грамм. То есть ёмкости, весящей 220 г, хватит ориентировочно на полтора часа.

На разогрев одного литра воды тратится порядка 5 минут. И на получения 1 л. кипятка нужно 8-10 г горючего.

До самого похода следует определиться с меню, расписать число блюд, которые будут приготовлены на плитке и её время работы. На основе этих значений выясните, сколько баллонов потребуется в походе. К этому числу приплюсовывается резерв на случай ухудшения условий, примерно 5% от совокупного количества.

О моделях

И плиток и баллонов для них сегодня в ассортименте предостаточно. Далее представлены наиболее популярные модели.

1. Следопыт. Ручной Огонь. Популярный бюджетный аппарат. Материал его варочных площадок – нержавеющая сталь высочайшего качества. У горелки увеличен диаметр. Масса аппарата – 640 г. Параметры: 22 х 22 х 9 см. Тип соединения – резьба. Мощь горелки – 1,5 кВт. Ценник – 630 руб.
2. Tourist Krab TM-300. Работает с цанговыми ёмкостями без переходников. Ценник – 600 руб. Масса плитки – 388 г. Параметры: 16 х 16 х 10 см. Мощь горелки – 2,8 кВт.
3. Комплект «Турист». В него входит туристическая газовая плитка с баллоном 5 литров. Это идеальный вариант для походов. Цена – 2000 руб. Мощь горелки – 1,6 кВт. Вес всего комплекта с полной ёмкостью – 5,3 кг. Функциональное давление в баллоне: 2000- 3600 Па. Вид газа – сжиженный.

Баллончики для портативных плиток также представлены в огромном количестве. В зависимости от целей и продолжительности готовки часто покупают такие изделия:

1. Screw type gas 230 g. Изготовитель – фирма «Ковеа». Тип соединения – резьба. Состав топлива: изобутан и пропан: 75 и 25% соответственно. Ценник – 250 руб.

1. ВТ-3. Объём – 7,2 л. Газ – сжиженный. Ценник – 2200 руб.

1. Новогаз. Объём – 5 л. Стоимость – 2300 руб.

Заключение

Собираясь в поход, обеспечьте свою группу подходящей газовой плиткой и необходимым числом баллонов. К тому же ёмкости должны подходить к аппарату по виду соединения.
