Ленточный гриндер. Шлифовальный станок ножедела

Ленточный гриндер. Шлифовальный станок ножедела

Настольный ленточно-шлифовальный станок или, короче – ленточный гриндер (хотя, если уж точно произносить это англоязычное слово – то грайндер) представляет собой приводное устройство, предназначенное для шлифования и доводки плоских поверхностей, снятия слоя ржавчины или краски, а также ликвидации острых кромок и заусенцев со стальных и любых неметаллических деталей. Но цена промышленных моделей, даже отечественного производства, стартует от 16…18 тыс. рублей. Стоит подумать о самодельном гриндере…

Работа и конструкция ленточного гриндера

Принцип работы гриндера несложен. Имеется группа роликов, через которые пропущена шлифовальная лента требуемой зернистости. Если привести во вращение ведущий ролик, насаженный на выходной вал электродвигателя, то автоматически начнут вращаться и остальные. Регулируя относительное расположение ведомых роликов, можно шлифовать поверхности, имеющие дефекты различной глубины. Для компенсации вероятного растяжения ленты (при её длительной эксплуатации) предусматривается механизм натяжения одного из роликов (как правило, того, который в кинематической цепи станка находится где-то между ведущим и ведомым).

В конструкцию ленточного гриндера входит столик, на котором должно закрепляется обрабатываемое изделие. Лучше, если такой столик будет иметь возможность поворачиваться вдоль одной из осей на угол до 90º: тогда возможно шлифование двух взаимно перпендикулярных плоскостей с одной установки детали. В качестве средства безопасности на раме станка есть смысл предусмотреть откидное защитное стекло из прозрачного акрила – тогда нет опасений, что чешуйка сошлифованной краски или окалины попадёт в глаз оператору. Естественно, потребуются органы управления, которые размещаются в станине или на раме станка. Переносные исполнения снабжаются прочной стойкой, на основании которой имеются крепёжные отверстия, при помощи которых гриндер можно закрепить на верстаке.

Попробуем абстрагироваться от изящества дизайна и цвета, и взглянем на конструкцию трезво. Сразу бросается в глаза визуальная неустойчивость станка: вылет консольно расположенных роликов намного больше, чем опорная поверхность под станиной. Кроме того, отсутствие столика не позволяет обрабатывать сравнительно массивные поверхности, которые длительно держать навесу просто неудобно. Увеличенная длина ленты (и сопутствующие этому механические потери на трение) становится причиной применения в приводе двигателя повышенной мощности, а, следовательно, и энергоёмкости. Узел натяжения изящен и прост в наладке, а в комплекте к станку имеются сменные шлифовальные насадки, позволяющие шлифовать даже внутренние поверхности – но стоит ли за это выкладывать более 100 тыс. руб.?

Выбор ленты для гриндера

Подбор ленточного гриндера целесообразно начать с конца, а именно — определить, какой ширины и высоты поверхности будут обрабатываться шлифованием. После чего сравнить эти потребности с фактическими размерами шлифовальных лент, которые имеются в продаже.

Как известно, бесконечные шлифовальные ленты различаются своей длиной, шириной и степенью зернистости. Размерный ряд шлифовальных лент отечественного и импортного производства, которые предназначены для применения в гриндерах, следующий: длина 610, 915, 1230, 1600, 1830 мм, при ширине 50 и 100 мм. Можно поискать и другие, но при безусловном выполнении следующих требований:

  • Шлифовальная лента должна иметь тканевую эластичную основу;
  • Выдерживать угловые скорости не ниже 1500 мин -1 ;
  • Обладать высокой абразивной стойкостью;
  • Допускать относительное удлинение без разрыва материала не менее 10…15%;
  • Минимально нагреваться при длительном непрерывном шлифовании.

Необходимо отметить, что для самодельного гриндера лучше подойдут шлифовальные ленты длиной не более 1230 мм. Короткие ленты сильнее изнашиваются, поскольку не успевают остывать при своём холостом движении, а более длинные автоматически увеличивают габариты станка, не давая взамен каких-то видимых преимуществ.

Важны также и показатели механической прочности материала ленты. Категорически не рекомендуется ориентироваться на составные ленты, пусть даже и склеенные двойным скотчем: при работе место стыка растягивается, а натяжение ленты ослабевает. Более того, возможен внезапный разрыв ленты со всеми вытекающими отсюда последствиями. Учитывая быструю скорость движения ленты по поверхностям роликов, удельные усилия шлифования не должны превышать 0.7…0,8 кг/см 2 . Этому соответствуют параметры механической прочности ленты из электрокорунда в пределах 800…900 МПа.

Важно, что перед применением лента должна быть вывешена на цилиндре диаметром от 50…60 мм в течение как минимум 48 часов. Это обеспечит естественное удлинение изделия перед его эксплуатацией.

Гриндер своими руками. Чертежи с размерами

Основное внимание при разработке стоит уделить конструкции роликов, фиксации изделия при шлифовании и выбору мощности электродвигателя. Рассмотрим эти моменты подробнее.

Конструирование роликов

Особо важно правильно изготовить головной, ведущий ролик. Он должен быть достаточно массивным, чтобы, обладая заметным моментом инерции, не сразу разгонять ленту до фактических значений окружной скорости. Учтём, что для привода самодельного ленточного гриндера будет с очевидностью принят стандартный электродвигатель, со скольжением не выше 9%, тогда эта скорость при номинальных 1500 мин -1 будет составлять не более 1380…1400 мин -1 . С другой стороны из стали этот ролик изготавливать также нельзя: при пуске двигатель может сразу не провернуть массивный ролик.

Выход: либо использовать дюралюминий марки не ниже Д16, либо изготовить стальной ролик полым. При этом с увеличением диаметра ролика полость придётся выполнять глубже.

На ролике желательно предусмотреть торцевую канавку, ширина и глубина которой будет соответствовать сечению намеченной к применению бесконечной шлифовальной ленты. Этим исключается возможный сход ленты с одного из роликов, если их оси не будут расположены строго в одной плоскости.

Аналогичные канавки выполняются на ведомом и натяжном ролике. Их можно изготавливать из дюралюминия, и не вытачивать в них полости.

Особое внимание необходимо уделить шероховатости поверхности роликов. Она должна быть в пределах Ra1,25… Ra2,5. При большей шероховатости будет наблюдаться ускоренный износ ленты, при меньшей — возможно её проскальзывание в случае длительного шлифования.

Ролики ленточного гриндера должны обязательно устанавливаться в закрытые подшипниковые узлы на базе подшипников качения: так исключается случайное попадание частиц сошлифованного материала на оси роликов. Основное требование к подшипникам – соответствие его несущей способности фактическому числу оборотов двигателя.

Для крепления роликов на осях можно использовать обычные шплинты, либо выполнять ось в виде пальца с буртом, как это предписывает ГОСТ 9650. Выходной ролик должен иметь шпоночный паз для установки на вал электродвигателя.

Выбор электродвигателя и поворотного стола

В процессе изготовления гриндера своими руками важно верно подобрать привод. В большинстве случаев подойдёт двигатель с числом оборотов 1500…3000 мин -1 , при мощности от 0,75 кВт (можно и больше – до 1…1,5 кВт, однако в этом случае повышенных скоростей шлифования может не выдержать материал бесконечной шлифовальной ленты). Выбор мощности диктуется основной долей работ, которые предстоит выполнять на станке. Например, при преобладании чернового, силового шлифования (съём ржавчины, окалины, зачистка заусенцев) двигатель обычно выбирают помощнее, а номинальное число оборотов, наоборот, может быть уменьшено до 1200 мин -1 . К концу выходного вала двигателя присоединяют ведущий ролик.

Учитывая, что при шлифовке выделяется значительное количество пылевидных отходов, корпус двигателя должен быть закрытым и обдуваемым, поэтому рекомендации использования в качестве привода двигателя от старой стиральной машины не стоит принимать во внимание.

Проектируя самодельный гриндер, есть смысл заложить в конструкцию максимальную технологичность. Этому способствуют два обстоятельства:

  • Изготовление поворотного стола;
  • Наличие прижимной плоскости, на которую можно опирать шлифуемое изделие.

Первая задача решается так. Столик изготавливается с подвижным кронштейном, который имеет возможность поворота относительно горизонтальной оси на фиксированные углы.

Стол должен выдерживать заметные технологические нагрузки, а потому должен быть не тоньше 15…20 мм (для снижения массы детали целесообразно и здесь использовать дюралюминий).

В качестве прижимной плоскости целесообразно использовать раму станка. Для этого одну из поверхностей – ту, которая будет находиться у предметного столика – надо прошлифовать, и обеспечить ей максимальную жёсткость.

Ленточно-шлифовальные станки Гриндер в Балашихе

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

Гриндеры ленточные в Москве

  • Смесители
  • Станки и приспособления для заточки инструмента
  • Шлифовальные ленты для ленточных шлифмашин
  • Шлифовальные станки
  • Ленточнопильные станки
  • Ленточные шлифовальные машины
  • Ленточные пилы

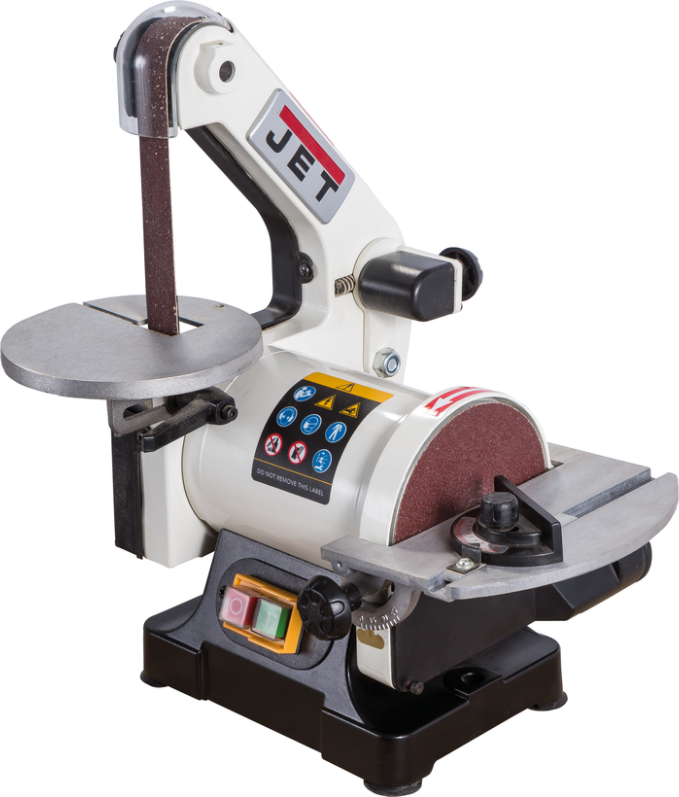

Тарельчато-ленточный станок JET JSG-233A-M

Шлифовальный станок гриндер ленточный MG-915A «Хозяин»

Ленточная Пила-Гриндер 2в1 Хозяин 2.0/ MG 1250/1140

Ленточная шлифмашина ЗУБР ЗЛШМ-76-950

Станок шлифовальный Энкор Корвет-51 (энкор 90510)

Шлифовальный станок Зубр ЗШС-330

Станок шлифовальный ЗУБР «ЗШС-500», лента 100 x 914 мм, диск 150 мм, 500 Вт

Тарельчато-ленточный станок JET JSG-233A-M

Станок шлифовальный ЗУБР «ЗШС-500», лента 100 x 914 мм, диск 150 мм, 500 Вт

Станок шлифовальный ЗУБР ЗШС-330

Лента шлифовальная Мосгриндер 610 мм 100 мм P180

Ленточная шлифмашина Энкор ЛМЭ-330/457

Proxxon 28583. Сменные шлифовальные ленты для BS/E, корунд, зерн. 80, 5 шт.

Лента шлифовальная Мосгриндер 610 мм 100 мм P180

Ленточная шлифмашина Bort BBS-801N

Станок шлифовальный, ЗУБР ЗШС-330, лента 762×25 мм, диск 125 мм, 2950 об/мин, 330 Вт

Ленточный гриндер. Шлифовальный станок ножедела

Дополнительно предлагаем различные приспособления для изготовления ножей, широкий ассортимент расходных материалов, которые Вам потребуются для работы на наших станках

ШЛИФОВАЛЬНАЯ ЛЕНТА ДЛЯ ГРИНДЕРА. Производитель VSM (Германия)
Цены указаны в Российских руб.
По наличию уточняйте.

ГР3
ВЕРСИЯ 1: ГР-3 + Частотник = 37000 руб.
ВЕРСИЯ 2: ГР-3 со СВЕРЛИЛЬНЫЙ ПАТРОНОМ С ДОП.ОПОРНЫМ СТОЛОМ + ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ = 42000 руб.
ВЕРСИЯ 3: ГР-3 со ШЛИФОВАЛЬНЫМИ ВЕДОМЫЕ ДИСКАМИ 3 ШТ С ДОП. ОПОРНЫМ СТОЛОМ + ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ = 43000 руб.
ТТХ: Длина ленты 1230 — 1250 мм, на ГР3 устанавливаем моторы 1500 об/мин, 1.5 кВт. Это нужно чтобы на малых оборотах сохранить тягу, и не потерять мощность из за шкива Ф250 мм.

Читать еще:  Токарно-винторезный станок 1А62 — характеристики, устройство, эксплуатация

+ 1000 руб. (При отправке транспортными компаниями упаковываем в ящик)

Если нужны допы, укажите какие:

+ ПРИСПОСОБЛЕНИЕ СПУСК + 1 СТРУБЦИНА: 3500 руб.
+ КОНТУРОВКА (4 РОЛ + 1 ПРИЖИМНАЯ): 6000 руб. —- рабочая лента 1600 мм
+ КОНТУРОВКА (топовая версия 10 РОЛ + 1 ПРИЖИМНАЯ): 9500 руб. —- рабочая лента 1600 мм
+ АБРАЗИВНЫЕ ЛЕНТЫ.

ГР1 — ГР1М
Станки на первый взгляд похожи. Но есть отличия: Приводной шкив, диаметр бочки, длина ригеля, длина рабочей ленты, длина прижимной пластины.

Базовая комплектация ГР1
— Мотор 1.5 кВт, 3000 об/мин. Подключение 220/380 (треугольник / звезда)
— Длина рабочей ленты: 50*1200-1600мм
— Прижимная пластина: 50х160
— Приводной шкив: Ф125мм /50 гц/ 18 м.с
— Поворотно — синусный опорный стол, 130*300мм
— Поворотная станина, позволяет установить станок в горизонтальном положении.
Цена: 30000 руб.

Базовая комплектация ГР1М
— Мотор 1.5 кВт, 3000 об/мин. Подключение 220/380 (треугольник / звезда)
— Длина рабочей ленты: 50*1600-1850мм
— Прижимная пластина: 50х200
— Приводной шкив: Ф200мм /50 гц/ 30 м.с
— Поворотно — синусный опорный стол, 130*300мм
— Поворотная станина, позволяет установить станок в горизонтальном положении.
Цена: 37000 руб.

Дополнения к станку:
+ Контактное колесо для вогнутых спусков до Ф320мм : от 3740 руб.
+ Приспособление для контурного шлифования с комплектом роликов (Используется для выборки и шлифовки цилиндрических углублений) : от 5500 руб.
+ Запасная прижимная пластина 65Г (твердость 54 — 55 ед.) + ТО + шлифовка : 160 мм — 1500 руб., 200 — 2000 руб.
+ Приспособление для выведения прямых спусков с плавной регулировкой наклона : 2800 руб.
+ Частотный преобразователь 2.2 кВт : 9800.

Приспособление для выведения спусков с плавной регулировкой наклона

Размеры: Д-180, Ш-110, В-60, Толщина металла 5мм, Вес 1200 гр.
Покрытие: Цинк
Цена: 2800 руб.

ПРИЖИМНОЕ КОЛЕСО ДЛЯ ВОГНУТЫХ СПУСКОВ:
— Материал: алюминий (работает мягче, защищен от коррозии)
— Ось, подшипники, гайки в комплекте
— Сбалансирован на стенде.

Без покрытия 200мм: 3740 руб.
Без покрытия 250мм: 4290 руб.
Без покрытия 300мм: 5390 руб.
С покрытием полиуретан 70 ед по Шору 220мм: 5040 руб.
С покрытием полиуретан 70 ед по Шору 250мм: 5590 руб.
С покрытием полиуретан 70 ед по Шору 320мм: 6690 руб.

[B]КОНТУРОВКА
Приспособление для контурного шлифования с комплектом роликов (Используется для выборки и шлифовки цилиндрических углублений)
Является доп. опцией. Подходит на станки нашего производства. Также можем подогнать и под станок заказчика.

— Базовая комплектация 4 ролика + 1 прижимная: 15, 20, 25, 30: 5500 руб.
— Топовая комплектация 10 роликов + 1 прижимная: 15, 20, 25, 30, 35, 40, 45, 50, 55, 60: 9250 руб.

Конструкция изготовлена с высокой точностью, без единого сварного шва.

ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ:
Однофазный, вход 220В, выход 3х220В. Мощность 2.2 кВт. Съёмный пульт управления, возможно удаленно установить от основного блока интернет кабелем разъёмом RJ45.
Кулер охлаждения. Высокое качество исполнения. Руководство полностью на русском языке. Заводские настройки подойдут для всех типов моторов, соединением треугольник.
Цена: 9500 руб.

ПРИВОДНОЙ ШКИВ:
Материал: алюминий (Д16)
Диаметр шкива: 100, 125, 200, 250мм
Ширина: 54мм (шкивы 100 и 125мм), 50мм (шкивы 200 и 250мм)
Посадочный диаметр под вал: 19, 22, 24, 32мм
Шкив 100, 125 мм: 2200 руб.
Шкив 200 мм: 3740 руб.
Шкив 250 мм: 4290 руб.

КОМПЛЕКТ РОЛИКОВ:
1хБочковидный, 2хПрямых ролика
Материал: сплав алюминия (Д16)
Диаметр прямых роликов: 52мм
Диаметр бочковидного: 60 или 80мм
Ширина прямых роликов: 50мм
Ширина бочковидного ролика: 54мм
Подшипник: 6302RS;
Диаметр оси: 12мм
Шаг резьбы: 1,75

Комплект роликов с бочкой 60мм: 2500 руб.
Цена за комплект роликов с бочкой 80мм: 3000 руб.

НАШИ КОНТАКТЫ:
. Россия, Республика Татарстан, г. Набережные Челны
. 8-987-060-0550 — (МТС), Рустам
. 8-917-259-6164 — (МТС), Ильяс
. группа Вконтакте: https://vk.com/k.m.shop

ОПЛАТА
Оплата за станок по готовности на карту СБЕРБАНК. Отправка в течении недели. За доставку груза оплачиваете на месте при получении груза.
— 4276 **** **** 2214
— 4276 **** **** 0125
— 4276 **** **** 1378

В настоящее время отмечается значительный рост мошенничества против клиентов коммерческих банков, управляющих своими счетами по сети Интернет через системы дистанционного банковского обслуживания
Остерегайтесь мошенников!

ЗАКАЗ МОЖЕТЕ ОФОРМИТЬ:
— здесь в комментариях
— написать личным сообщение администратору группы: https://vk.com/rustam_nch
— отправить электронным письмом на адрес: RUSTAMELI_NCH@MAIL.RU
— отправить смс на номер: 8-987-060-0550

Прошу обратить Ваше внимание на заполнение заявки!
В теме письма обязательно укажите ГРИНДЕР (чтобы письмо не попал в раздел спам)

ФИО:
АДРЕС:
НОМЕР СОТОВОГО ТЕЛ для обратной связи:
НИК НА ГАНСЕ: для зарегистрированных пользователей
СЕРИЯ и НОМЕР ПАСПОРТА: (необходимо при отправке транспортной компанией)
ЖЕЛАЕМАЯ КОМПЛЕКТАЦИЯ пример: ГР-1(380V или 220V) + ДОПОЛНИТЕЛЬНАЯ ПЛИТКА + СПУСК + КОЛЕСО 200 — 320 + КОНТУРОВКА + ЧАСТОТНИК и т.д.

Мы работаем только с проверенными транспортными компаниями — лидерами рынка доставки грузов по стране, поэтому мы можем предложить Вам лучшие условия по скорости доставки и тарифам. Энергия, Деловые Линии, ПЭК, КИТ, Ратэк
Доставка до термина ТК за наш счет. Вы оплачиваете только за доставку м/у терминалами.

Почтой России отправляем мелкие пакеты. Связано это с ограничением веса посылки.

Как сделать своими руками станок ленточно-шлифовальный

Нож – древнейший режущий инструмент, который применяется во многих сферах жизни и современного человека. Сегодняшний процесс производства намного эффективнее первобытного благодаря таким устройствам, как станки для изготовления ножей.

Станок для изготовления ножей.

  1. Станки для изготовления и заточки ножей
  2. Что такое гриндер и для чего он предназначен
  3. Схема конструкции гриндера
  4. Как сделать гриндер в домашних условиях
  5. Самодельный гриндер с двигателем от стиральной машины
  6. Из дрели
  7. Из болгарки
  8. Изготовление гриндера от Чапая
  9. Поворотный столик для гриндера

Станки для изготовления и заточки ножей

Если в древности процесс создания ножа занимал длительное время, то сейчас благодаря техническому прогрессу и автоматизации всё происходит в сотни раз быстрее. Раньше человек вынужден был всё делать вручную: от выливания заготовки до заточки и полировки.

Сделать нож своими руками можно как для себя, так и для продажи. В любом случае необходимо обзавестись рядом оборудования, чтобы максимально увеличить продуктивность производства:

  • болгарка с дисками;
  • дрель или шуруповёрт;
  • точильный станок;
  • гравер с разными насадками;
  • гриндер (шлифовальный станок);
  • электрический лобзик;
  • ленточная пила.

Этот список могут дополнять менее необходимые станки (без них можно обойтись), держатели, которые на отдельных этапах помогут ускорить процесс. Если необходимо создать нож более сложной, необычной дизайнерской конструкции понадобятся ещё другие приспособления, так как стандартным набором не обойтись.

Что такое гриндер и для чего он предназначен

Ленточный гриндер – приводной электрический станок, используемый на завершающей стадии обработки поверхностей. Инструмент применяется на предприятиях промышленности, в небольших мастерских и в домашних условиях. В продаже имеется множество моделей гриндеров, различающихся эксплуатационными характеристиками, размерами и производительностью.

Ленточный гриндер.

Ленточные шлифовальные станки-гриндеры используются на финишной стадии обработки заготовок из различных материалов:

  • древесины;
  • пластика;
  • чёрных и цветных металлов и сплавов.

Настольный станок предназначен для деталей малых размеров. С его помощью выполняется:

  • снятие облоев и заусенцев;
  • выведение кромок топоров и ножей;
  • ликвидация очагов коррозии и старой краски;
  • выравнивание плоских изделий;
  • шлифовка труб;
  • удаление дефектов кромок после газовой, плазменной, механической и других видов резки.

Схема конструкции гриндера

Отличие ленточного гриндера от привычных шлифовальных станков состоит в применении для обработки шлифовальной ленты, а не диска. Это позволяет подбирать нужную степень зернистости и обрабатывать значительные площади.

Установленная в натяжной прибор абразивная шина передвигается вращением приводного вала. Шлифовка производится при соприкосновении поверхностей детали и движущейся шины.

Схема гриндера.

Устройство гриндеров не отличается от конструкции стационарных дисковых станков. Основные элементы:

  1. Система барабанов. Предназначена для установки шины. Состоит из приводного и нескольких ведомых валов.
  2. Станина. Конструкция элемента зависит от назначения для определённого типа обрабатываемого материала. Для древесины применяется облегчённая станина, для металлических – более мощная.
  3. Натяжная система. Используется для поддержания шины в постоянно натянутом положении.
  4. Электрический блок из электродвигателя и управляющего узла. Как дополнительный элемент включается узел повышения/снижения оборотов на базе ременной передачи.

Как сделать гриндер в домашних условиях

Если описывать конструкцию гриндера совсем просто, то это двигатель, 2-4 вращающихся ролика, один из которых регулируется, и шлифовальная лента. От ручной шлифовальной машинки гриндер обычно отличает фиксирующая стойка, с возможностью менять угол наклона.

Что касается регулируемого ролика, то он просто необходим. Ведь шлифовальная лента со временем растягивается, и образуется просадка. Ролик подтягивается, и работа продолжается. Есть ещё важный момент: наждачная лента подойдёт только на эластичной основе. В противном случае от нагрузки она порвётся.

Чтобы собрать станок в домашних условиях, понадобится:

  1. Продумать конструкцию устройства и сделать чертежи.
  2. Подготовить все необходимые инструменты: лобзик, дрель, ШМУ.
  3. Подготовить детали, требующиеся в процессе сборки или договорится с токарем для их выточки.

Для начала необходимо определиться с лентой, точнее с её длиной. Для бытового использования оптимальный вариант – 915 мм, именно с такой длиной работает основное количество Чапаевских станков.

Основа для станины должна быть толщиной более 12 мм. Болтовые соединения в данной ситуации – ненадёжны. Желательно применить сварку.

При вытачивании роликов важен показатель шероховатости, который должен быть не меньше 1,25. Иначе лента будет быстро изнашиваться. Если станок планируется делать с четырьмя роликами, то принято использовать следующие размеры: 150 мм – для ведущего, 100 мм для регулируемого, и 70 мм оставшийся. При этом важно расположить их без перекосов, чтобы избежать соскальзывания ленты.

Стоимость готового шкива начинается от 2000 рублей. Несколько дешевле можно заказать у частных токарей.

Гриндер сделанный своими руками.

Особое внимание стоит уделить приводу для гриндера. Если нет возможности обзавестись специализированным двигателем можно воспользоваться альтернативой. Двигатель желательно использовать с мощностью 0,75 кВт или выше, и частотой оборотов от 1 200.

Самодельный гриндер с двигателем от стиральной машины

При размере ведущего шкива 70÷100 мм двигатель для гриндера должен раскручиваться как минимум до 3000 об/мин. Двигатель, демонтированный со старой стиральной машинки автоматического типа, имеет небольшую мощность (ниже 300 Вт). Он отличается неплохой надёжностью и неприхотлив в эксплуатации.

Привод от стиральной машинки в обязательном порядке вносится в предварительный чертёж. Гриндер своими руками в домашних условиях нуждается в наличии двигателя с выходным валом. В этом случае вал имеет резьбовое соединение, конструкция которого позволяет без особого труда выполнить стыковку со шкивом.

Из дрели

Гриндер для дрели – это специальная насадка, которую можно сделать в несколько этапов. Есть сотни различных вариантов изготовления. Рассмотрим один из самых простых и надёжных, пошаговая инструкция:

  1. Подготавливается всё необходимое для работы: вал с шестернями, подшипники и листовой металл.
  2. Вырезаются две пластины размером 110×250 мм.
  3. Просверливаются необходимые отверстия на каждой из пластин. В этой части подшипники будут подаваться для регулировки.
  4. Далее, берётся «шпилька» и нарезается по 120 мм. Устанавливаются самодельные ролики на шпильки и закрепляются болтами. Протягивается лента и фиксируется с другой стороны.
  5. Изготавливается основа для крепления гриндера. Станок крепится на станину, а дрель фиксируется с помощью хомутиков.
  6. Вытачивается и крепится уголок для удобной фиксации ножа во время заточки.
Читать еще:  Трубопрокатный стан Maxtube45. Трубопрокатный станок

Из болгарки

Главным конструктивным отличием болгарки от других видов электроинструмента является то, что её выходной вал повёрнут под углом 90º к оси электродвигателя и, соответственно, к корпусу. По этой причине она и называется УШМ — углошлифовальная машинка.

Такая особенность прекрасно подходит для продольного крепления ведущего ролика и полотна «электронапильника». Получается вытянутый в линию и очень комфортный в работе инструмент. Такая же насадка для дрели располагается под прямым углом к корпусу, что достаточно неудобно для работы.

Изготовление гриндера от Чапая

Гриндеры «От Чапая» пользуются у профильных специалистов абсолютным авторитетом за свою продуманность конструкции, функциональную универсальность и высокое качество изготовления. Семейство этих станков было разработано инженером и предпринимателем из г. Коврова Андреем Чапаем, который скончался в начале 2017 года.

Чапаевские станки способны обрабатывать дерево, металл, пластик, камень. Их заказывают люди, которые нуждаются в постоянном применении этого инструмента и его специальной настройке. Такие гриндеры – пример самодельных устройств с высокой производительностью.

Поворотный столик для гриндера

Без столика гриндер не сможет обрабатывать сложные детали. Поворотный механизм с возможностью фиксации детали даёт множество преимуществ и позволяет производить точную обработку.

Изготавливается это приспособление из дюралюминия. К нему крепится кронштейн таким образом, чтобы столик мог вращаться по горизонтали.

Толщина листа дюралюминия – не меньше 1,5 см. Тонкий лист может не выдержать нагрузки.

Гриндер своими руками: чертежи с размерами и инструкция для сборки шлифовального станка

На крупных и мелких промышленных предприятиях всегда была необходимость наличия в парке оборудования шлифовальных станков разного типа, в том числе ленточных. В последние годы, в связи с развитием мелкого бизнеса, кустарных мастерских, да и просто для выполнения мелких работ по шлифовке каких-либо деталей, стали выпускаться настольные малогабаритные шлифовальные станки ленточного типа. Вещь нужная, безусловно, но всё портит один нюанс: высокая стоимость. И это относится не только к зарубежным моделям, цены на отечественные аналоги тоже кусаются чувствительно. Тут поневоле многие мастера начинают задумываться о том, как сделать ленточный гриндер своими руками.

Как работает гриндер?

Настольный шлифовальный станок ленточного типа или по-простому, ленточный гриндер, является приводным устройством, где роль силового агрегата выполняет электродвигатель. Предназначен инструмент для обработки, доводки и шлифовки плоских поверхностей, удаления присутствующего на заготовках слоя ржавчины или красочного покрытия. С его помощью обрабатываются заусенцы и острые кромки стальных, чугунных, алюминиевых либо неметаллических деталей.

Конструкция

В конструкции ленточного гриндера ничего особо сложного нет. Аппарат состоит из двигателя, ведущего и направляющих роликов. Через них пропущена шлифовальная либо обдирочная лента требуемой зернистости.

При включении двигателя, насаженный на его вал ведущий ролик начинает вращение, а через натянутую рабочую ленту вращение передаётся и на направляющие ролики. Прижимая в рабочей зоне к ленте подлежащую обработке деталь, оператор выполняет требуемую операцию, меняя при необходимости положение заготовки относительно поверхности ленты.

Регулируя расстояние между направляющими роликами, можно обработать поверхности с дефектами разной глубины. При длительной эксплуатации шлифовальная лента может растянуться ненамного. Для компенсации возможной слабины, в конструкции на одном из роликов предусмотрен натяжной механизм. Обычно подобная функция возлагается на ролик, расположенный на одинаковом расстоянии между ведущим и ведомым.

В комплектацию шлифовального аппарата входит опорный столик, выполняющий также функцию поверхности для фиксации обрабатываемого изделия. Как правило, такой столик должен иметь возможность поворота на 90 градусов относительно одной оси. В таком случае получается обработка двух перпендикулярно расположенных плоскостей без переустановки детали на опорном столе.

Хотя на подобных станках положено работать в защитных очках, нелишним будет установка откидного прозрачного стекла из акрила, во избежание повреждения глаз частицами окалины, чешуйками краски либо металлической пылью. Для примера можно посмотреть установленные защитные стёкла на промышленных станках, где в качестве рабочего элемента установлен круглый наждачный камень.

Безусловно, требуется панель управления гриндером! В целях безопасности её рекомендуется монтировать на каркасе станка в непосредственной близости от рабочей зоны оператора. Переносные станки укомплектованы стойкой из прочной стали с крепёжными отверстиями на основании, позволяющие закрепить агрегат на деревянной поверхности.

Если посмотреть на детали конструкции, можно сразу заметить некую визуальную неустойчивость собранного шлифовального устройства. Вылет боковых габаритов установленных роликов значительно превышает опорную поверхность на основании. Кроме того, отсутствие опорного столика затрудняет эффективную обработку сравнительно больших поверхностей, а держать деталь навесу неудобно и довольно опасно.

Увеличенная длина рабочей ленты приводит к дополнительным потерям за счёт трения. Приходится применять в приводе силовой агрегат большей мощности, а это повышение затрат на электроэнергию. Узел натяжения отличается простотой и функциональностью. Регулировать натяжение — секундное дело. В комплектации станка прилагаются сменные шлифовальные насадки, с помощью которых шлифовку можно делать даже на внутренних поверхностях. Несмотря на это, стоимость в 100 тыс. руб. заставляет задуматься.

Выбор ленты

Для верного выбора ленточного гриндера неплохо было бы сначала определиться с габаритными размерами поверхностей подлежащих обработке изделий, а после ознакомиться с размерами имеющихся в свободной продаже шлифовальных лент.

Бесконечные шлифовальные ленты различаются по трём параметрам: по длине, ширине и степени зернистости. Выпускаемый на данный момент размерный ряд шлифовальных лент для подобных станков, следующий: 610 мм, 915 мм, 1230 мм, 1600 мм, 1830 мм по длине, по ширине размерные показатели ограничиваются 50 и 100 мм, хотя можно найти и другие.

В любом случае, следующие критерии должны соблюдаться:

  • Лента должна быть на эластичной тканевой основе.
  • Выдерживать предельные угловые скорости не менее 1500 об/мин.
  • Обладать большой абразивной стойкостью.
  • Предельное относительное натяжение на разрыв – не менее 15%.
  • Устойчивость к нагреву при длительной работе.

При выборе ленты необходимо учитывать, что наиболее оптимальным размером шлифовальных лент для самодельного гриндера является 1230 мм. Более короткие абразивные ленты изнашиваются быстрее, ибо не успевают охладиться в достаточной степени за время холостого хода. Что касается более длинных, то их применение приведёт к увеличению габаритов всей конструкции, что неприемлемо; при этом, каких-либо улучшений это не даёт.

Параметры механической прочности ленты на разрыв очень важны. Применение составных лент, пусть даже склеенных самым продвинутым составом либо двойным скотчем, не допускается категорически! При растяжении места стыка во время работы, лента увеличивается в длину и натяжение ослабевает. При этом возможен сход ленты с направляющих роликов или её разрыв, а на такой скорости это чревато тяжкими последствиями для оператора и окружающих. С учётом большой скорости движения ленты по поверхности направляющих и ведущего ролика, применяемое удельное усилие на поверхность абразива не должно превышать 0.8 кг/см 2 . Примерно такому параметру соответствует показатель механической прочности шлифленты из электрокорунда: 800-900 МПа.

Совет: перед установкой ленты на гриндер, ее рекомендуется вывесить на цилиндр, диаметром около 60 мм. Этим обеспечивается естественное растяжение абразивного элемента перед работой.

Гриндер своими руками: чертежи с размерами + инструкция по сборке

При разработке особое внимание уделяется конфигурации роликов, способу фиксации изделия и оптимальной мощности силового агрегата. Об этом подробнее.

Изготовление роликов

Особое внимание требует изготовление главного, ведущего ролика, выполняющего роль шкива! Он должен быть в достаточной мере массивным. Это позволит во время пускового момента избежать ненужного рывка, за счёт присутствующей инерции состояния покоя. Скорость набирается постепенно до нужных значений. Если учесть применение в конструкции привода стандартного силового агрегата, со скольжением, не превышающей 9%, при номинальных 1500 об/мин, скорость составит не более 1400 об/мин максимум.

Ещё один нюанс! Сталь либо чугун для изготовления ведущей детали не годятся, ибо при пуске на двигателе будет больная нагрузка, или он вовсе не сможет прокрутить слишком тяжёлую болванку.

Для решения возникшего затруднения есть два варианта:

  1. Изготовить полый стальной ролик для уменьшения массы по принципу: больше диаметр — глубже полость. Точные размеры можно рассчитать с помощью справочника, хотя особая точность необязательна.
  2. Второй вариант: изготовление ролика из дюралюминия марки Д16 и выше.

На шкиве желательно выточить торцевую канаву, чьи размеры будут идентичны размерам предполагаемой к применению ленты. Это поможет предотвратить неконтролируемый сход ленты при неправильном расположении роликов в плоскости вращения.

То же рекомендуется проделать и с остальными направляющими роликами, включая натяжной. Применение дюраля для их изготовления позволит исключить операцию по вытачиванию полостей для регулировки веса.

Немалое значение имеет степень шероховатости поверхности роликов. Рекомендуемые предельные величины: Ra1,25-Ra2,5. Повышенная шероховатость приведёт к преждевременному износу основания ленты, а шероховатость ниже обозначенного предела будет способствовать ненужному проскальзыванию в процессе долговременной эксплуатации.

Установка роликов должна производиться с применением подшипниковых узлов закрытого типа на базе самоцентрирующихся подшипников с неподвижным внешним кольцом. Попадание абразивных или других частиц на вал ролика при такой установке исключено. При подборе подшипников надо учесть соответствие их несущих параметров с максимальным количеством оборотов силового агрегата.

Крепление роликов можно осуществить с помощью обычных шплинтов либо с применением буртика на одном конце оси, как предписано стандартом. Ведущий ролик должен иметь паз для общей с валом двигателя шпонки.

Двигатель и поворотный стол

Если вы собираетесь собрать ленточный гриндер своими руками, то особое внимание стоит уделить выбору привода! Чаще всего используют движок на 0,75 кВт (хотя не возбраняется и до 1,5 кВт) с числом оборотов от 1500 до 3000.

Необходимо учесть, что лента может не выдержать высоких скоростей. Как правило, мощность движка выбирают в зависимости от предполагаемых операций на собранном станке. Если преобладают обдирочные работы, когда нагрузка на привод большая, силовой агрегат устанавливают более мощным, но с меньшим количеством оборотов, а если требуется просто поверхностная шлифовка, параметры остаются в упомянутых выше пределах.

Процесс шлифовки характеризуется немалыми загрязнениями в виде микроскопических частиц пыли, поэтому двигатель должен быть закрытого типа с собственным вентилятором для обдува! Рекомендации «знатоков» об использовании двигателя от стиральной машины б/у лучше игнорировать.

Для проектирования самодельного гриндера необходимы чертежи с размерами, кроме этого, неплохо подумать о технике безопасности и удобстве работы на собранном аппарате. Для этого требуются:

  1. Поворотный стол.
  2. Прижимная плоскость с обратной стороны ленты для опоры.

Для первой задачи кронштейн столика должен быть подвижным, с возможностью поворота на 90 градусов и фиксацией в предельных точках. Рекомендуемая толщина стола – не менее 15 мм, желательно использование дюраля.

Для прижимной плоскости годится отшлифованная возле опорного столика рама станка.

Топ-3 способа изготовления ленточного гриндера

Обзор возможных вариантов изготовления гриндера своими руками. Как сделать ленточный гриндер в домашних условиях из болгарки, дрели, двигателя от стиральной машинки. Как сделать поворотный стол для станка.

Читать еще:  Ремонт мотоблока Кентавр нюансы при замене прокладки ГБЦ

Среди народных умельцев одной из самых распространенных самоделок является ленточно-шлифовальный станок, который в обиходе называют гриндером (англ. grinder, sander). Изготовить необходимые детали и собрать своими руками гриндер в общем-то несложно, особенно для тех, кто обладает определенными навыками в конструировании и располагает необходимым инструментом и оборудованием. В зависимости от целей домашнего мастера, а также объемов и продолжительности шлифовальных работ размеры, конструкция и материалы, из которых изготовлен самодельный гриндер, могут быть самыми разнообразными.

Некоторые создают станки, которые практически не отличаются от фабричных, используя при этом фрезерованные детали или сложный металлический профиль. Другие для изготовления станины и роликов используют дерево и фанеру. Кроме того, в интернете можно найти немало видеоклипов, в которых авторы демонстрируют свой гриндер из металлолома и остатков различных материалов, хранившихся во дворе или мастерской. На самом деле, из чего изготовлена станина гриндера, не имеет очень большого значения. Главное, чтобы она была достаточно прочной, а ролики располагались в одной плоскости, имели свободное вращение и были надежно зафиксированы. Также очень важно максимальное число оборотов привода гриндера, так как от этого зависит его главный технологический параметр — линейная скорость шлифовальной ленты. Необходимые для этого устройства детали и комплектующие можно изготовить собственными руками или же приобрести готовые.

Принципиальная схема конструкции гриндера

В интернете размещено множество изображений 3D-моделей, рисунков, эскизов и даже сборочных чертежей гриндеров различных конструкций. Каждая из них имеет свои особенности, но в принципе все они состоят из нескольких основных компонентов (см. рис. ниже):

  1. Привод с электродвигателем.
  2. Станина на устойчивом основании.
  3. Ведущий шкив.
  4. Натяжной ролик с механизмом регулировки натяга.
  5. Направляющие ролики (обычно один или два).
  6. Устройство перемещения и наклона направляющих роликов.
  7. Опорный столик.

Перед началом проектирования своего гриндера надо определиться с диапазоном длин шлифовальных лент, которые планируется использовать. От этого параметра зависит как общий габарит и компоновка будущего станка, так и характеристики механизма натяжения и устройства перемещения направляющих роликов. Длина применяемой ленты равняется сумме межосевых расстояний, скорректированной на размеры шкива и роликов, и должна учитывать ходы механизмов регулировки и натяга.

Один из ключевых моментов при проектировании гриндера — это расчет линейной скорости движения шлифовальной ленты, которая напрямую зависит от числа оборотов двигателя и диаметра ведущего шкива.

При шлифовке различных материалов необходимо учитывать, что каждый из них имеет свои физические особенности и поэтому должен обрабатываться с определенной скоростью. Предельные скорости шлифования самых распространенных материалов примерно равны (или близки), а вот нижние пределы значительно разнятся (показатели в м/с):

  • дерево твердых пород и фанера — 15÷30;
  • лаковые покрытия — 5÷15;
  • древесина мягких и хвойных пород — 12÷20;
  • изделия из углеродистой стали — 25÷30;
  • пластмассы — 10÷20.

При изготовлении гриндера своими руками, как правило, в ход идут старые электродвигатели от бытовых приборов (чаще всего от швейных и стиральных машинок), или же в качестве привода используется ручной электроинструмент (дрели и болгарки). То есть домашний мастер заранее ограничен в выборе скорости вращения двигателя, поэтому для него главный расчетный параметр в конструкции своего станка — это диаметр ведущего шкива, от которого напрямую зависит линейная скорость шлифленты.

Диаметр ведущего шкива (в мм) вычисляется по следующей формуле:

Здесь V — это требуемая скорость абразивной ленты в м/с, а N — скорость вращения ведущего шкива в об/мин. Ниже приведена таблица зависимости линейной скорости от этого диаметра.

При использовании своего электродвигателя для понижения или повышения скорости вращения можно сделать привод с ременной передачей и шкивами соответствующих диаметров. Для диапазонного регулирования обычно применяют ступенчатый шкив или же делают несколько сменных шкивов. Но лучше всего для этих целей подойдет частотный регулятор, описание и схемы которого легко найти в интернете.

Если же в качестве привода выступает электроинструмент, то, пожалуй, наиболее подходящим вариантом будет простейший электронный регулятор. Такой прибор стоит недорого — 500–800 рублей, но вместе с числом оборотов он значительно снижает мощность.

Самодельный гриндер с двигателем от стиральной машины

При использовании коллекторных двигателей от стиральных машин следующего поколения не обойтись без отдельного регулятора числа оборотов, поскольку скорость их вращения обычно лежит в интервале от 11 до 18 тыс. оборотов в минуту. Эти компактные и мощные устройства имеют свой недостаток: при постоянной эксплуатации под нагрузкой у них быстро стираются щетки.

Как сделать гриндер из дрели

Такой гриндер легко изготовить своими руками даже в домашних условиях. Причем при шлифовке небольших изделий из дерева или пластика подобное устройство по своим характеристикам ничем не уступает стационарному гриндеру. Проблем с подбором скорости шлифования также быть не должно, т. к. большинство современных дрелей имеют встроенный регулятор (в крайнем случае, можно использовать внешний диммер). Кроме того, подобный гриндер очень прост по своей конструкции, поэтому его можно собирать и разбирать по мере необходимости.

Гриндер из болгарки своими руками

Главным конструктивным отличием болгарки от других видов электроинструмента является то, что ее выходной вал повернут под углом 90º к оси электродвигателя и, соответственно, к корпусу. По этой причине она и называется УШМ — углошлифовальная машинка. Такая особенность прекрасно подходит для продольного крепления ведущего ролика и полотна «электронапильника». Получается вытянутый в линию и очень комфортный в работе инструмент. Такая же насадка для дрели располагается под прямым углом к корпусу, что достаточно неудобно для работы.

Изготовление гриндера от Чапая

С технологической точки зрения гриндеры «От Чапая» являются примером продуманного во всех мелочах механизма. Эти устройства имеют поворотную станину, возможность наклона ленты, регулировку рабочей высоты, а также комплектуются различными приспособлениями: прижимным столиком, роликами для контуровки, шлифовальным колесом и пр. Сделать такой станок своими руками без применения специального оборудования невозможно. Как правило, народные умельцы, изготавливающие гриндеры подобного класса, заимствуют у Чапая конструктивные решения, а также копируют общую компоновку и отдельные элементы. Но большую часть деталей им приходится заказывать на производствах с оборудованием для резки толстого металла, фрезеровки и токарной обработки.

Поворотный столик для гриндера

Для точной и равномерной шлифовки деталь должна быть жестко зафиксирована по отношению к движущейся абразивной ленте. Поэтому в состав любого гриндера входит поворотный опорный столик (или, как его называют токари, «подручник»). Обычно это плоская металлическая пластина длиной 15÷30 см, шириной 5÷10 см и толщиной 5÷10 мм. Столик должен иметь в торце выемку по ширине ленты, регулируемый наклон в сторону плоскости шлифовки, а также перемещаться вперед-назад и вверх-вниз. Некоторые опорные столики имеют возможность поворота на 90 градусов в правую и в левую стороны, но, насколько необходима такая опция, должен решать сам мастер. Тем более, что ее реализация на оборудовании домашней мастерской может оказаться довольно сложной.

В зарубежных видеороликах народные умельцы для изготовления самодельных гриндеров широко используют прямоугольные трубы и различные фигурные профили. Это упрощает как конструирование, так и изготовление станка. У наших мастеров такие материалы встречаются гораздо реже: они, в основном, используют швеллер, полосу и уголок. Конечно, можно сослаться на разницу в цене, но на гриндер требуется совсем немного металла, поэтому такое объяснение вызывает сомнение.

А что вы думаете по этому поводу? Поделитесь, пожалуйста, в комментариях своими соображениями.

Гриндеры

На рынке более 15 лет

Доставка по всей России

Приспособление для спусков

Набор запасных лент PRO

Набор запасных лент

Как выбрать гриндер?

Перед покупкой ответьте на следующие вопросы:

Для каких задач нужен гриндер?

У гриндера высокая функциональность. С его помощью можно:

  • точить ножи, коньки, рабочие инструменты;
  • шлифовать поверхности;
  • очищать предметы от ржавчины, старого лака и краски;
  • готовить трубы к торцовке;
  • удалять заусенцы и т.д.

Если вам не нужен весь функционал гриндера, а требуется только снять старую краску или заточить нож, то обратите внимание на электронапильник. Шлифовальная насадка на болгарку работает с цветными металлами, нержавеющей сталью, деревом и пластиком.

Для заточки инструментов выбирайте гриндеры с двигателем мощностью от 1,1 кВт. Ленточные шлифовальные станки с более слабым двигателем справятся только с “мягкими” материалами: деревом, пластиком, ржавчиной, слоем старой краски. Для работы с металлами и сплавами нужны мощные и оборотистые гриндеры, такие как Гаус, Булат, Удачный и Спутник.

Профессиональный или для дома?

Профессиональный ленточный гриндер обладает более широкими возможностями по сравнению с домашним из-за улучшенной комплектации и более мощного двигателя. Выбирайте гриндер Спутник, если хотите работать с поворотной станиной и увеличивать площадь обрабатываемой поверхности. Со Спутником вы сможете регулировать скорость движения ленты, используя частотный преобразователь.

Для домашней мастерской подойдут Удачный, Булат и Гаус.

Все наши ленточные шлифовальные станки работают от питания 220 В и подходят для работы дома и в мастерской от обычной розетки.

На что обратить внимание при выборе гриндера?

Изучите характеристики. Качественный аппарат имеет:

  • надёжный двигатель мощностью от 1,1 кВт;
  • ведущий шкив из закалённой стали или капролона;
  • поворотный столик и винт регулировки;
  • пружинный преднатяжитель;
  • станину из стали не менее 5 мм;
  • шлифовальные ленты в комплекте.

JDBS-5-M Тарельчато-ленточный шлифовальный станок (гриндер)

  • Описание
  • Характеристики
  • Комплектация
  • Принадлежности
  • Рекомендуем

ОСОБЕННОСТИ:

Корпус шлифовальной части станка JDBS-5М из алюминиевого литья

Тарельчато-шлифовальный узел

Крепление абразивных кругов на «липучке»
Рабочий стол из алюминиевого литья
Регулировка угла наклона рабочего стола
Подвижный угловой упор с направляющей вдоль Т-образного паза

Ленточно-шлифовальный узел

Рабочий стол из алюминиевого литья
Регулировка угла наклона рабочего стола

По назначению он универсален и позволяет работать с любыми распространенными в быту материалами: металлом, древесиной, пластиком, нетвердой керамикой и т.д. При этом могут производится самые разные операции: снятие покрытий, заточка режущего инструмента, «подгонка» формы заготовок и пр. Станок предназначен для любительской эксплуатации, но, несмотря на это, оборудован двигателем с режимом работы S1, что позволяет не делать перерывов на его охлаждение.

Дисково-шлифовальный узел оснащен тарелкой-подложкой к которой на «липучке» крепят абразивные листы, такие же, как на орбитальных шлифмашинах. Благодаря твердой опорной поверхности можно выравнивать плоскости, формировать грани и углы заготовок. Регулируемый опорный стол и подвижный угловой упор позволяют добиться высокой точности и повторяемости результата.

Ленточный узел тоже оборудован столом с регулировкой наклона, но без Т-образного паза для установки скользящего упора. Шлифовальная лента имеет два участка: для работы на столе с опорой-подложкой и для работы «на весу» без подложки, где ее прогиб ограничен лишь силой натяжения. В первом случае шлифуют плоские участки (например, лезвие при заточке), во втором скругленные, такие как ручки инструментов, ножки мебели и т.д.

В случае необходимости легко организовать пылеудаление: патрубки для подключения пылесоса есть на обоих узлах.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
