Листогиб роликовый кровельный (кромкогиб) DECKER UNI

Ручные листогибы DECKER

Сортировкапо ценепо брендупо соотношению цена-качество

Основные параметры:

Габариты, мм600x200x200
Вес, кг2
Длина листа, мм200
Толщина листа, мм0,8
Максимальный угол гиба, град.90
Тип приводаМеханический (ручной)
Страна происхожденияПольша
ПроизводительDECKER

Основные параметры:

Вес, кг1
Глубина подачи листа, ммнеограничена
Тип приводаМеханический (ручной)
Страна происхожденияПольша
ПроизводительDECKER

Основные параметры:

Спецпредложениеда
Габариты, мм2450x650x970
Вес, кг200
Длина листа, мм2150
Толщина листа, мм1
Максимальный угол гиба, град.160
Глубина подачи листа, ммнеограничена
Тип приводаМеханический (ручной)
Страна происхожденияПольша
ПроизводительDECKER

Основные параметры:

Габариты, мм2950x650x970
Вес, кг250
Длина листа, мм2600
Толщина листа, мм0,8
Максимальный угол гиба, град.160
Глубина подачи листа, ммнеограничена
Тип приводаМеханический (ручной)
Страна происхожденияПольша
ПроизводительDECKER

Основные параметры:

Спецпредложениеда
Габариты, мм3450x650x970
Вес, кг300
Длина листа, мм3150
Толщина листа, мм0,7
Максимальный угол гиба, град.160
Глубина подачи листа, ммнеограничена
Тип приводаМеханический (ручной)
Страна происхожденияПольша
ПроизводительDECKER

Основные параметры:

Габариты, мм3500x800x500
Вес, кг300
Длина листа, мм3190
Толщина листа, мм0,8
Максимальный угол гиба, град.150
Глубина подачи листа, ммнеограничена
Тип приводаМеханический (ручной)
Страна происхожденияПольша
ПроизводительDECKER

Основные параметры:

Спецпредложениеда
Габариты, мм3100x800x500
Вес, кг300
Длина листа, мм2690
Толщина листа, мм1,2
Максимальный угол гиба, град.145
Глубина подачи листа, ммнеограничена
Тип приводаМеханический (ручной)
Страна происхожденияПольша
ПроизводительDECKER

Основные параметры:

Спецпредложениеда
Габариты, мм3500x1400x810
Вес, кг600
Длина листа, мм3190
Толщина листа, мм1,5
Максимальный угол гиба, град.135
Глубина подачи листа, ммнеограничена
Тип приводаМеханический (ручной)
Страна происхожденияПольша
ПроизводительDECKER

Основные параметры:

Габариты, мм4000x1400x810
Вес, кг650
Длина листа, мм3690
Толщина листа, мм1
Максимальный угол гиба, град.135
Глубина подачи листа, ммнеограниченна
Тип приводаМеханический (ручной)
Страна происхожденияПольша
ПроизводительDECKER

Предназначение

Холодная гибка и резка тонколистового металла. Листогибы Декер обрабатывают оцинкованную сталь толщиной до 1 мм, алюминий – до 1.2 мм. Длина рабочего стола отличается у разных моделей.

Особенность ручного станка — неограниченная глубина подачи материала, зависящая лишь от размеров профиля.

Модели ручных станков Decker

Если в производстве используется в основном крашеный металл, то максимально подойдут Decker Х5. Они имеют магнитный слой, который защищает покрытие обрабатываемого материала от разрушения. К тому же они довольно мобильны, за счёт конструкции стойки и колес.

Для работы с оцинкованной сталью до 1 мм выпускаются Decker Х6 и Decker Х7. У этих станков усиленная конструкция. Они снабжены газовыми амортизаторами.

Для изготовления сложных профилей, различных коробов предназначены станки Decker с 1-й, 2-я или 3-я сегментными балками. В комплектации предусмотрен роликовый нож.

Преимущества

На строительных рынках Европы и России листогибы Decker пользуются популярностью благодаря высокой надежности, отличному качеству и доступной цене. Стоимость часто играет решающую роль при выборе оборудования для небольших мастерских.

Производитель рекомендует покупать листогибочный станок Decker у официального дилера, чтобы всегда иметь гарантии на сервисное обслуживание.

Сферы применения

Ручное листогибочное оборудование Декер применяется во многих производственных областях:

  • Строительство зданий и сооружений разного назначения.
  • Изготовление стальных дверей.
  • Авиационная промышленность.
  • Наружная реклама.
  • Элементы кровли и т.д.

Надежные ручные листогибы Decker мобильны. Они работают при любых температурных режимах: как в цехе, так и на открытых площадках.

Сегментный листогиб Decker S 2150

Купил станок две недели назад. Могу отметить отличное качество. Он полностью разборный. Установка легко разбирается в течение не более получаса.

Занимаюсь производством профилей из тонколистового металла. Установка позволяет гнуть листовые металлические заготовки до 1 мм толщиной.

Купил листогиб DECKER X6-2750. Если вы находитесь в поиске станка для гибки листового металла, толщина которого не превышает 1,2 мм, то данная модель подойдет идеально.

Все отзывы Мы с социальных сетях:

Адрес шоу-рума: 117218, г. Москва, ул. Цюрупы, д. 1, стр. 6

Адрес склада: 117218, г. Москва, ул. Кржижановского, д. 29

Листогиб роликовый кровельный (кромкогиб) DECKER UNI (продан)

г. Королёв (Юбилейный)

В Украину, Беларусь, Казахстан, Таджикистан, Узбекистан отправляем небольшие заказы. Заказы отправляются авиа или автодоставкой, без необходимости оплаты пошлины и таможенного декларирования для физ. лиц. Цена остается такой же, как на сайте, без надбавок. Средний срок доставки 5-7 дней. Для юрлиц необходимо заключение договора и последующая подача документов в местный налоговый орган.

Также отправляем габаритный и тяжелые грузы через другие транспортные компании, это сборный груз с тарифом за килограмм веса. Точные сроки и цену уточняйте. В среднем это 20-40 р/кг за доставку от Москвы до терминала в крупном городе вашей страны.

Основные
Производитель

Роликовый листогиб DECKER UNI (продан)

В отличном состоянии, отработал 1 сезон. Полный комплект, ржавчины нет, все ролики целые. Катает идеально ровно. Продается со скидкой 50% от цены нового.

За б/н расчет с НДС +15% к стоимости.

Ручной роликовый листогиб — инструмент для гибки и профилирования жести в диапазоне от 0 до 90 градусов, позволяет изготавливать кровельные картины с двойным стоячим фальцом. Небольшие размеры и простота работы позволяют использовать ручной роликовый листогиб непосредственно на месте работы. Одна из особенностей ручного роликого листогиба заключается в его способности осуществления гиба на неограниченную длину. Ручной роликовый листогиб имеет очень простой и интуитивно понятный принцип работы. Кромку делают вручную, поместив лист металла между двух гибочных роликов и перемещая роликовый листогиб от края до края листа металла, постепенно увеличивая угол, вплоть до 90 градусов. Устройство не повреждает окрашенные поверхности и покрытия. На рукоятке роликового листогибы нанесена шкала, позволяющая точно выставлять ширину отгиба — от 5 мм до 200 мм.

Инструмент очень хорошего качества, прочная конструкция из стали и алюминия!

Это удобный и надежный ручной роликовый листогиб, который пригодится любому профессионалу. Главные его достоинства – компактность, малый вес и простота в использовании.

  • Ширина кромки 5-200 мм
  • Толщина листа до 0,8 мм
  • Максимальный угол загиба 90 градусов

Ручной листогиб DECKER ZRD (Польша)

Ручные листогибы DECKER ZRD с неограниченной глубиной подачи металла

    Ручной листогиб DECKER ZRD предназначен для серийного производства изделий из тонколистового металла толщиной до 1 мм, длиной от 2150 до 3150 мм. Все детали станка изготовлены из высококачественной инструментальной стали с гальванообработкой и порошковым опкрытием, что делает листогиб прочным, долговечным и неприхотливым в любых условиях эксплуатации. Станок снабжен системой регулировок прижимной и поворотной балок, что гарантирует получение заданных параметров гиба на любом используемом материале.

Преимущества листогиба DECKER ZRD:

  • станок разработан специально для кровельщиков;
  • неограниченная глубина подачи;
  • вертикальный подъём прижимной балки с возможностью фиксации в любой точке;
  • преднапряженная основная балка с механизмом подстройки кривизны;
  • система компенсации прогиба;
  • настройка усилия прижима прижимной балки;
  • ручной дисковый нож усиленной конструкции;
  • колеса для быстрого перемещения;
  • простота и надежность конструкции.

Технические характеристики:

МодельZRD 215ZRD 265ZRD 315
Рабочая длина, мм215026503150
Толщина листа, сталь (400 Н/мм2), мм1,00,80,8
Толщина листа, нерж. сталь (600 Н/мм2), мм0,750,60,6
Толщина листа, алюминий (250 N/мм2), мм1,71,31,3
Толщина листа, медь, мм1,61,21,2
Угол гиба / дозагиб, град160/180160/180160/180
Ширина гибочной балки, мм151515
Высота подъема балки, мм909090
Габариты, мм2450x
650x
970
2950x
650x
970
3450x
650x
970
Масса, кг225285396
Цена, РУБ; 72 965 * 92 975 * 112 985 *

Ручной дисковый нож усиленной конструкции

Задний стол поддержки

Комплектация листогибов DECKER ZRD:

  • Листогиб;
  • Роликовый нож (опция + 17 500 руб);

Пакет полезных опций (+ 18 000 руб) включает:

  • Угломеры;
  • Ограничитель угла гиба гибочной балки;
  • Стол задней поддержки листа с упорами;
  • Устройство передней поддержки листа;
  • Колеса
  • Фальцезакрывающая машинка;
  • Ножной привод прижимной балки (педаль). + 3 000 руб.

Станки в наличии на складах в Екатеринбурге и Москве. Доставка по РФ и СНГ.

* Подробности уточняйте у наших менеджеров

Роликовый листогиб WUKO UNI BENDER

Роликовый листогиб WUKO UNI BENDER

WUKO UNI BENDER

WUKO UNI BENDER

WUKO UNI BENDER

Регулировочная шкала

Станок добавлен в корзину!

В корзине Вы сможете:

Основные характеристики

О компании WUKO

Компания WUKO — крупнейший производитель инструментов для резки кровельного материала, ручного инструмента для гибки кровельных деталей, а также оборудования и инструментов для формирования фальца.

Узнайте больше на странице компании

Габариты

Вес1.4 кг

Модельный ряд

МодельТолщина металла, ммВысота кромки, мм
Perfect Bender S-601.05-60
Perfect Bender S-1501.05-150
Perfect Bender L-2501.05-250
Perfect Bender L-3501.05-350
Duo Bender0.75
Uni Bender0.75
Uni Bender 20.75

Особенности

Роликовый листогиб WUKO UNI BENDER — это универсальный ручной кромкогиб, который позволяет обрабатывать прямые и кривые кромки без ограничения длины;

Кривые кромки могут быть наружные и внутренние;

На рукоятке WUKO UNI BENDER нанесена специальная шкала для точной настройки высоты отгиба — от 0.5 до 20 см.

Рекомендации по применению

Инструмент для кровли используется кровельщиками при установке кровельных сэндвичей, водостоков, и других элементов кровельных конструкций.

Похожие станки

Получите при покупке из раздела «Жестяной инструмент» подарок!*

При покупке 3 и более любых инструментов в подарок строительные клещи Zbirovia 160 мм

*Акция действует до 30.06.2020

Видео

Обзор UNI BENDER

Обзор UNI BENDER

Вопросы и отзывы

У этого оборудования пока нет вопросов и отзывов.

Задайте свой вопрос

Мы обработаем вопрос и направим Вам ответ.

Компания «МОССклад» поставляет Роликовый листогиб WUKO UNI BENDER во все города России, в том числе в г. Москва, Санкт-Петербург, Челябинск, Пермь, Симферополь, Ульяновск, Казань, Калуга, Новосибирск, Екатеринбург, Нижний Новгород, Калининград, Самара, Омск, Уфа, Саратов, Красноярск, Владивосток, Ростов-на-Дону, Воронеж, Волгоград, Махачкала, Грозный и другие, а также в Белоруссию, Казахстан, Армению и Киргизию.

Продажа оборудования осуществляется на условиях 100% оплаты при наличии его на складе и 50% предоплате при покупке под заказ.

Технические характеристики оборудования могут быть изменены производителем без предварительного уведомления. Информация на сайте носит справочный характер и не является публичной офертой в соответствии с п.2 ст.437 ГК РФ.

Запрещено копирование любых материалов сайта в коммерческих целях без письменного разрешения ООО «МОССклад» (ст.1259 и ст.1260 гл.70 «Авторское право» ГК РФ).

© 2006-2020 ООО «МОССклад».

Режим работы ООО «МОССклад»:
ПН — ПТ 9:00 — 18:00 (Мск)

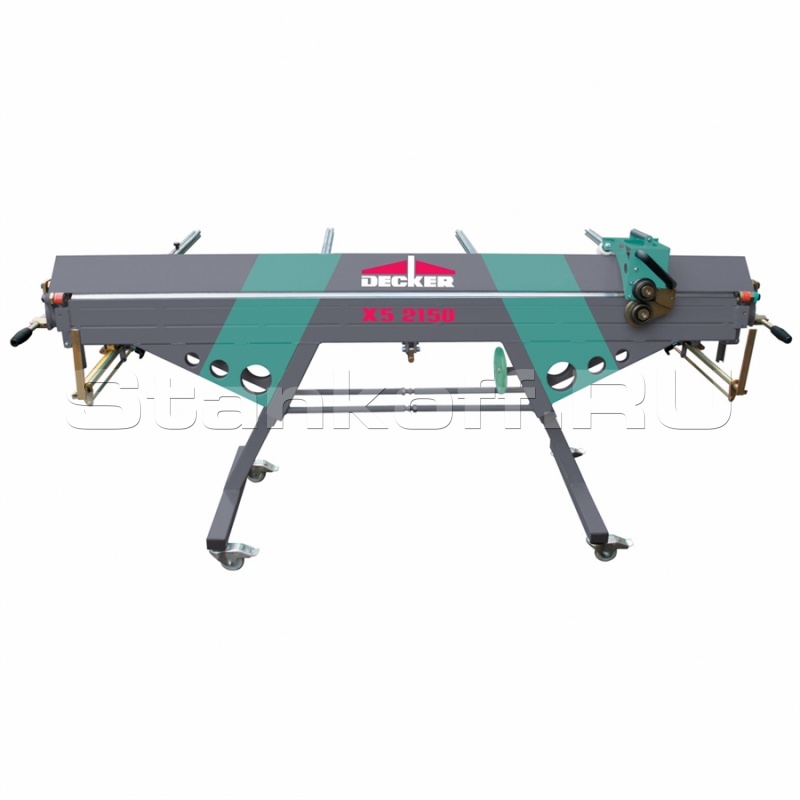

Ручной листогиб X5 2150

  • Снят с производства
  • Завышенная цена производителя
  • Неудовлетворительное качество
  • Отсутствие спроса
  • Описание
  • Характеристики
  • Отзывы

Листогиб Decker X5-2150 предназначен для серийного производства профилей из тонколистового металлатолщиной до 1 мм, и длиной гиба 2150 мм. Все детали выполнены из высококачественной стали с гольванообоработкой и покрыт порошковым покрытием, что делает его прочным, долговечным и неприхотливым в любых условиях эксплуатации. Листогиб снабжен системой регулировок прижимной и поворотной балок, что гарантирует получение заданных параметров гиба на любом используемом материале.

Основные преимущества

  • уникальная конструкция гибочной балки с силиконово-магнитным слоем ProtectX5, который предохраняет окрашенный металл от повреждений и царапин, и удобно удерживает металлический лист, не давая ему скользить при работе;
  • неограниченная глубина подачи;
  • вертикальный подъём прижимной балки с возможностью фиксации в любой точке;
  • напряженная основная балка с возможностью подстройки кривизны;
  • компенсаторы прогиба балок;
  • настройка радиуса гиба;
  • инновационная конструкция прижимной балки (прижимная часть 5см) позволяет делать второй гиб максимально близко к первому и расширить варианты выпускаемых изделий;
  • регулировка прижима прижимной балки;
  • ручной дисковый нож усиленной конструкции (не входит в стоимость комплекта);
  • колеса для быстрого перемещения;
  • простота и надежность конструкции;
  • сделан из немецкой стали;
  • имеет европейский сертификат качества и российский сертификат соответствия.

Технические параметры

  • Высота раскрытия станка: 100 мм
  • Минимальная ширина загибаемой полки: 10 мм
  • Минимальная ступенька противогиба: 15 мм
  • Максимальный угол загиба бортика 15 мм: 145 град
  • Максимальный угол загиба с фальцедогибающей машинкой: 180 градусов

Дополнительные опции

Высококачественный нож с закаленными роликами обеспечивают высококачественную резку листа.

Позволяет быстро позиционировать лист по переднему краю. Очень удобно при нарезке листа на полосы или при подаче из бухты.

Удобный угломер позволяет погнуть лист с точностью до 1 градуса.

Ограничитель угла гиба гибочной балки

Значительно повышает производительность и точность работы на станке. Не нужно смотреть на угломер.

Задний стол поддержки

Удобен при обработке листа непосредственно из бухты либо при гибке длинных листов. Наличие задних упоров значительно упрощает время позиционирования листа.

Регулятор радиуса гибки

Уникальная опция, позволяющая регулировать радиус гибки металла. Отлично подходит для гибки желобов малых радиусов и фасонных отливов.

Хотите переместить станок по площадке? Теперь это может сделать один человек!

Является простым и удобным инструментом для быстрого и аккуратного догиба заготовки до 180 градусов за один проход.

Производитель: Decker

Родина бренда: Польша

Техническая характеристика механического листогиба X5 2150
Макс. толщина листа (мм.)1
Макс. рабочая длина (мм.)2150
Угол гибки металла (град.)180
Сегментная балкаНет
Глубина подачи листа (мм.)Не ограничена
Высота раскрытия прижимной балки, мм100
Тип приводаРучной
Масса (кг.)200
Габариты Д*Ш*В (мм)2450x650x970

Отзывы о Ручном листогибе X5 2150

Пока нет отзывов на данный товар.

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

Внешний вид товара может отличаться от фотографий на сайте. Несовпадение внешнего вида и комплектности реального товара с фотографиями на сайте не является показателем ненадлежащего качества товара.

Информация о товаре, его технических характеристиках и комплектации приводится в соответствии с общедоступными источниками информации. Технические характеристики и комплектация товара могут быть изменены производителем без предварительного уведомления. Уточняйте важные для Вас параметры у наших менеджеров.

Ручные роликовые листогибы Metal Master

Компактность и малый вес позволяют.

Компактность и малый вес позволяют.

Компактность и малый вес позволяют.

Компактность и малый вес позволяют.

Компактность и малый вес позволяют.

Компактность и малый вес позволяют.

Компактность и малый вес позволяют.

Компактность и малый вес позволяют.

Компактность и малый вес позволяют.

Предлагаем Вам купить ручной роликовый листогиб, который отличается простотой в управлении, а также мобильностью и надёжностью.

На сегодняшний день изделия из листового металла являются очень востребованными, поэтому их значимость сложно недооценить. Но бывают такие ситуации, где работать с листовым металлом нужно, а вот места для размещения громоздкого листогибочного станка нет.

В таком случае оптимальным решением будет покупка ручного роликового листогиба, который обладает незначительным весом и скромными габаритными размерами, что позволяет в случае необходимости легко и быстро выполнить его транспортировку с одного строительного объекта на другой.

Если это нужно, то можно применять данный станок непосредственно на крыше здания, где проводятся кровельные работы.

Ручной роликовый листогиб позволит Вам легко и быстро создать следующие изделия, такие как ендовы, примыкания, отливы, а также различные доборные и кровельные элементы.

Давайте рассмотрим преимущества ручных роликовых листогибов:

  • Возможность осуществлять обработку широкого спектра материалов: медь, железо, сталь, алюминий;
  • Гибка металла не требует от оператора, чрезмерных усилий;
  • Малый вес станка, а также его скромные габариты – вот что позволяет применять данное оборудование непосредственно на месте проведения кровельных работ;
  • Наличие специальной измерительной шкалы делает возможным определение высоты отгибаемых бортов;
  • Рассматриваемое оборудование отличается простотой в обслуживании и эксплуатации;
  • В электронном каталоге на сайте Вы можете найти широкий модельный ряд ручных роликовых листогибов, что позволит Вам в кратчайшие сроки подобрать и приобрести именно то оборудование, которое будет максимально соответствовать производственным требованиям Вашего предприятия.

ONLINE трансляция из демозала Metal Master

Ручной листогиб Decker X5-3150

Ручной листогиб Decker X5-3150

Доставка по России

  • Европлан
  • ВТБ лизинг
  • МКБ лизинг
  • Юникредит лизинг
  • Сбербанк лизинг

Листогиб Decker X5-2150 предназначен для серийного производства профилей из тонколистового металлатолщиной до 1 мм, и длиной гиба 2150 мм. Все детали выполнены из высококачественной стали с гольванообоработкой и покрыт порошковым покрытием, что делает его прочным, долговечным и неприхотливым в любых условиях эксплуатации. Листогиб снабжен системой регулировок прижимной и поворотной балок, что гарантирует получение заданных параметров гиба на любом используемом материале.

Основные преимущества:

  • • неограниченная глубина подачи;
  • • вертикальный подъём прижимной балки с возможностью фиксации в любой точке;
  • • напряженная основная балка с возможностью подстройки кривизны;
  • • система компенсации прогиба;
  • • настройка радиуса гиба
  • • специальная конструкция прижимной балки позволяет делать второй гиб очень близко к первому
  • • настройка прижима прижимной балки;
  • • магнитное покрытие гибочной балки не царапает металл с покрытием
  • • ручной дисковый нож усиленной конструкции;
  • • колеса для быстрого перемещения;
  • • Высота раскрытия станка: 80 мм
  • • Минимальная ширина отгиба: 10 мм
  • • Минимальная ступенька противогиба: 20 мм
  • • Максимальный угол загиба бортика 20 мм: 145 град
  • • Максимальный угол загиба с фальцедогибающей машинкой: 180 град

Комплектация:

  • • задний и передний стол
  • • ограничитель угла гиба
  • • угломер
  • • регулятор радиуса гибки
  • • стойка опорная на колесах
Наименование свойстваЗначение
Макс. рабочая длина (мм.)3150
Угол гибки металла (град.)130
Сегментная балкаНет
Глубина подачи листа (мм.)Не ограничена
Высота раскрытия прижимной балки, мм80
Макс. толщина стального листа (мм.)0.7
Тип приводаРучной
Страна-производительПольша
Масса (кг.)300

Как оплатить:

Физические лица в случае самовывоза товара оплату могут произвести по факту через кассу Сбербанка РФ, находящегося рядом с нашим офисом. Также Вы можете оплатить предварительно путем перечисления 100% предоплаты на счет компании ООО «БерТэк» через Сбербанк РФ или любой другой банк.

В случае Доставки товара действует 100% предоплата cогласно выписанному счету на счет компании ООО «БерТэк» через Сбербанк РФ или любой другой банк.

Юридические лица оплачивают заказ согласно выписанному счету. После оплаты заказа обязательно сообщите нам по телефону (495) 640-64-84 или по электронной почте info@bertech.ru

Реквизиты компании Bertech

ИНН 7702742729, КПП 771501001

Юридический адрес: 127254 Москва, ул. Руставели, д. 14, стр. 6, 4 этаж, к. 7-10 (офис 2)

Филиал «Корпоративный» ПАО «Совкомбанк»

Доставка по России:

1. Выберите с нашим менеджером транспортную компанию и согласуйте способ доставки и оформления документов
2. В согласованные сроки товар будет доставлен на склад транспортной компании в Вашем городе
3. Заберите оборудование со склада транспортной компании в Вашем городе или закажите в транспортной компании доставку оборудования непосредственно на Ваш производственный участок

Доставка станков по России осуществляется с помощью транспортных компаний: после получения оплаты за оборудование груз сдается на склад транспортной компании, которая в свою очередь выставляет счет на получателя. Заказчик вправе сам выбрать транспортную компанию.

После поступления оборудования на склад транспортной компании в городе назначения, она уведомляет об этом получателя и производит выдачу груза при условии поступления оплаты по счету за доставку.

Удобный и быстрый способ доставки в крупные города России. Груз доставляется в офис Транспортной компании в Вашем городе. Для получения необходимо предъявить паспорт и номер грузовой декларации ( сообщит наш менеджер после отправки). Груз желательно получить в течение 24 часов с момента прихода груза , иначе Транспортная компания может взыскать с Вас дополнительную оплату за хранение. Срок доставки и стоимость Вы можете рассчитать на сайте компании.

Самовывоз со склада:

Удобный , бесплатный и быстрый способ получения заказа.
Адрес склада: г. Москва , ул. Адмирала Макарова , склад 28

Ручной тип привода, удобная конструкция, вес и габариты позволяют такому оборудованию, как ручной листогиб Decker X5-3150 лидировать в категории механических листогибов. Купить станки, производящие профиль из листов тонкого металла, можно благодаря поставкам интернет-магазина БерТэк. Мы специализируемся на продаже лучшего оснащения, безопасного и эффективного, помогающего ускорить и упростить рабочие процессы. Цена на ручные листогибы невысока. Позволить себе приобрести представленное листогибочное оборудование может физическое и юридическое лицо, так как мы предлагаем даже кредитную покупку. Звоните и задавайте вопросы, оперативные и полные ответы дадут опытные менеджеры нашего магазина.
Механические листогибы, и конечно ручной листогиб Decker X5-3150 лидируют в металлообрабатывающем сегменте, продажа с доставкой, предлагаемая нашей фирмой сделает покупку быстрой и приятной. Совершите звонок или напишите сообщение, в любом случае вы станете обладателем самого безопасного и надежного устройства в стране, распространяемые нами станки зарекомендовали себя прочными и качественными агрегатами, позволяющими проводить весь спектр работ.

Листогибочные станки Листогибы

Листогибочный станок – это аппарат, применяемый для гибки и получения необходимого профиля из металлического листа. Особенностью станков для гибки металлического листа является его так называемая «холодная гибка». То есть для осуществления изгиба металла до нужного угла не обязательно его подвергать воздействию высоких температур, что, как известно, отрицательно влияет на свойства металла.

Листогибы бывают двух видов: стационарные и мобильные (переносные).

Стационарные станки характеризуются привязкой к одному месту установки, мобильные же удобны тем, что их можно переносить в любое подходящее для работы место.

Исходя из способа гибки металла, станки разделяют на ротационные, поворотные и прессовые.

Кроме всего перечисленного, листогибы классифицируются по количеству затрачиваемых усилий при сгибании металлических листов. По этому критерию предусмотрены три вида листогибочных станков: ручные, электромеханические и гидравлические.

Ручной листогибочный станок работает за счет воздействия человеческой силы. Применяется он в тех случаях, когда изгиб листов не поставлен на большой поток (крупное производство), и рабочий может работать рукой или ножной педалью довольно долго. Как правило, эти станки применяются в маленьких мастерских для личных целей или на небольших производствах.

Электромеханический станок характеризуется наличием электрического двигателя или редуктора для сгибания листов металла.

Третий вид – гидравлические листогибочные станки — работают на основе использования гидроцилиндров.

Электромеханические и гидравлические станки необходимы в производстве, где сгибание листов осуществляется в крупных масштабах.

Все виды листогибочных станков применяются на заводах и фабриках для различных целей, но все они должны соответствовать нормам и требованиям безопасности, быть устойчивыми, качественно выполнять обработку металла. К некоторым станкам предъявляют повышенные требования исходя их технических стандартов.

Если разобраться более детально в самом процессе гибки листа, то гибка – это действие, направленное относительно металлического листа, которое под давлением придает заданную форму полотну. Принцип работы листогибов также очень прост: металлический лист зажимается среди двух балок, а потом при помощи еще одной балки и приложения усилия сгибается до необходимого угла.

Наибольшим спросом пользуются листогибочные станки с дополнительными функциями в виде резки и вальцовки деталей.

Гидравлические листогибочные станки LVD серии EASY-FORM

Производитель: LVD

Листогибочные прессы серии EASY-FORM оснащены уникальной запатентованной системой измерения угла Easy-Form®. Система Easy-Form® позволяет отслеживать угол гибки и автоматически корректировать его для увеличения точности обработки. Лазерный луч используется для активного контроля реального угла детали во время процесса гибки.

Листогибочные пресса серии EASY-FORM производятся с усилием от 80 до 640 тонн и длиной гиба от 1,5 до 8 метров. Геометрическая точность производимых изделий обеспечивается за счет точного позиционирования задних упоров в соответствии с программой, созданной оператором. Пресса усилием до 400 тонн с длиной гиба до 4000 мм имеют жесткую сварную станину и не требуют приямка.

Управление листогибочным прессом осуществляется с помощью 19” графического сенсорного экрана на базе ОС Windows® с программным обеспечением CADMAN®Touch. Интуитивно понятное программное обеспечение делает программирование и управление кромкогиба удобным для пользователя с любым уровнем подготовки.

Листогибочные прессы серии EASY-FORM с вертикальным ходом пуансона производятся в двух модификациях:

  • EASY-FORM-6 — 6-осевой листогибочный пресс (Y1-Y2 – вертикальный ход балки, V – система компенсации прогиба стола от ЧПУ; W – система измерения угла Easy-Form®; X, R – оси перемещения задних упоров), ручное перемещение Z1-Z2;
  • EASY-FORM-9 – 9-осевой листогибочный пресс (Y1-Y2 – вертикальный ход балки, V – система компенсации прогиба стола от ЧПУ; W – система измерения угла Easy-Form®; X, X’, R, Z1, Z2 – оси перемещения задних упоров).

Основные технические характеристики

Основные технические характеристики

Основные технологические возможностиТехнические характеристики
Усилие,тонн80-640
Рабочая длина,мм1500-8000
Давление,бар245 — 290
Расстояние между колоннами1050-7050
Ход, мм200-500
Расстояние от верней балки до стола,мм400-770
Боковой вырез, мм400-800
Ширина стола, мм120-250
Скорость подхода,мм/с90-180
Рабочая скорость,мм/с9-22
Скорость возврата,мм/с80-200
Мощность электродвигателя,кВт11-55
Вес, кг5500-71550

Конструктивные особенности

Конструктивные особенности

Интуитивное управление прессом

19” графическая сенсорная система управления CADMAN®Touch оснащена интерфейсом с интуитивно-понятными иконками. Система обеспечивает синхронное управление листогибочным прессом с возможностью задания параметров по всем осям. Оператор может создавать управляющие программы и сохранять их в памяти системы управления для повторного использования или выбрать программу из базы данных, которая входит в стандартную комплектацию. Возможно создание 2D чертежей деталей с визуализацией процесса гибки в 3D. Система управления позволяет выбрать способ гибки: «свободная гибка» или «формовка». Система управления прессом CADMAN®Touch совместима с программным обеспечением технолога CADMAN-B.

CADMAN®Touch работает в паре с интеллектуальной базой данных LVD, где хранятся тысячи вариантов гибки для различных материалов и инструмента. На основе этих данных оптимизируется процесс обработки, включая пересчет относительных удлинений, пружинений и коррекций угла. База данных имеет функцию сохранения в памяти полученных результатов гибки.

Гидравлическая система с серво-контроллерами

Все гидравлические блоки, как и другие основные элементы гидравлической системы, производятся из единой заготовки и перед установкой на раму пресса тестируются под рабочим давлением в сборе с гидроцилиндрами. Рабочие поверхности цилиндров подвергаются термической обработке, шлифовке и на окончательном этапе суперфинишированию или хонингованию для обеспечения работоспособности гидравлической системы на десятилетия.

Станина повышенной жесткости

Замкнутые сварные стальные рамы повышенной жесткости (металлоемкие) обеспечивают оптимальную точность детали на всем диапазоне нагрузок (усилий). Все пресса серии PPEB-EFL имеют сварную станину, обработанную на горизонтально-фрезерных станках за один установ без репозиций, что гарантирует высокое качество и точность гибки. Снятие остаточных напряжений позволяет сохранять заданные технические характеристики на протяжение всего срока эксплуатации.

Система EASY-FORM®

Устройство измерения и коррекции угла гиба программно перемещается вдоль линии гиба по всей длине детали, в результате по всей длине детали угол измеряется и корректируется автоматически. Благодаря постоянному взаимодействию с базой данных гибки обеспечивается полный контроль всех параметров для идеальной гибки с первой детали.

Изменение качества металла является причиной неточности первого гиба. При переходе на другую партию металла требуется дополнительная отладка программы и, как следствие, потеря в брак нескольких заготовок.

Благодаря системе EASY-FORM® нет зависимости от изменения толщины используемого материала, а также перепадов толщин по поверхности листа, деформаций матрицы и смещений при обработке, механических свойств материала.

Система компенсации прогиба стола

ЧПУ управляемая система бомбирования, устанавливаемая на листогибочных прессах EASY-FORM-6 и EASY-FORM-9 с рабочей длиной от 2,5 метров и более, компенсирует прогиб балки и стола, обеспечивая постоянный угол гиба по всей длине детали. Принцип работы системы основан на смещении клиньев верхней части стола относительно нижней, при этом система управления CADMAN®Touch рассчитывает требуемую величину компенсации, исходя из длины, толщины, усилия, характеристик материала детали и используемого инструмента, и автоматически при помощи электродвигателя устанавливает ее с точностью ± 0,01 мм.

Компания LVD производит клиновую систему компенсации прогиба верхней балки и стола под каждую раму пресса в отдельности в зависимости от характеристик и свойств рамы.

Программируемые задние упоры

Листогибочные прессы серии EASY-FORM в стандартной комплектации оснащены двумя жесткими задними упорами с шириной 100 мм. Упоры располагаются на жесткой балке, имеющей А-образный алюминиевый жесткий профиль и перемещаются по двум линейным направляющим с широкой базой, что обеспечивает высокую скорость и точность перемещений.

Комплектация и опции

Стандартная комплектация
    • Моноблочная станина повышенной жесткости, не требующая специального фундамента
    • Стойка управления с 19” графическим CADMAN Touch с 3D графикой, автоматическим расчетом последовательности гибки и графической симуляцией процесса гибки
    • Электронная синхронизация осей верхней балки Y1-Y2 при помощи оптических линеек, установленных с обеих сторон станины
    • Задние упоры в зависимости от модификации:

    EASY-FORM-6 — 6-осевой листогибочный пресс (Y1-Y2 – вертикальный ход балки, V – система компенсации прогиба стола от ЧПУ; W – система измерения угла Easy-Form®; X, R – оси перемещения задних упоров), ручное перемещение Z1-Z2

    EASY-FORM-9 — 9 осевой листогибочный пресс (Y1-Y2 – вертикальный ход балки, V – система компенсации прогиба стола от ЧПУ; W – система измерения угла Easy-Form®; X, X’, R, Z1, Z2 – оси перемещения задних упоров).

  • Два пальца задних упоров шириной 100 мм
  • Клиновая система компенсации прогиба стола (V-ось бомбирования) с управлением от ЧПУ
  • Стол шириной 120−250 мм с центральным пазом и 6-ю зажимами для установки матриц типа Multi-V
  • Система крепления пуансона на выбор: Wila или LVD Classic
  • Выносная консоль с педалью старта цикла, кнопкой перезагрузки и экстренной остановки
  • Подсветка рабочей зоны с передней и задней сторон
  • Устройство считывания штрихкода
  • Кондиционер для электрошкафа
  • Установочные винты
  • Руководство по операции и обслуживанию (CD-ROM и бумажная копия) на английском и русском языках
  • Обслуживающий инструмент и масляный шприц
Дополнительная комплектация
  • Передние упоры поддержки
  • Система лазерной защиты линии гиба
  • Вторая выносная консоль управления
  • Дополнительный палец заднего упора
  • Быстродействующая гидравлическая система зажима пуансонов
  • Быстродействующая гидравлическая система зажима матрицы
  • Программное обеспечение CADMAN-B

Видео

Читать еще:  Самый простой способ изготовить столярное соединение шип-паз
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
×
×
