Многошпиндельный сверлильно-пазовальный станок PRAGMA45

Многошпиндельный сверлильно-пазовальный станок PRAGMA45

Многошпиндельный сверлильный станок с ЧПУ системой озадачен выполнением сверлильных работ на разных деталях, которые применяются в сборке крупных механизмов. Данное оборудование производит обработку с легкостью и в сегодняшнем мире встречается полное разнообразие сверлильного оборудования, которые подразделяются:

  • координатно-расточные;
  • радиально-вертикальные;
  • радиально-пазовальный и многие другие.

Именно эти машины с системой ЧПУ являются самыми удобными в работе.

Обобщающая информация о машинах

Сам по себе многошпиндельный станок считается специальным оборудованием, благодаря которому обрабатываются разнообразные металлические детали. Рабочий процесс на металлических деталях ценится больше, так как в оборудовании присутствует фиксация соответствующего положения детали и соответствующее воздействие на данном устройстве.

Аппарат используется с различными деталями и не использует люфтов, при этом обрабатываемая скорость деталей сильно увеличивается. В обрабатываемых деревянных заготовках сверлильные работы не считаются важными и в частом использовании присутствуют расточные модели. Так же пазовый образец машины может быть предназначен для:

  • вытачивания пазов;
  • фрезерования изделий и многого другого.

Портальный аппарат пользуется спросом не меньше и используется в разных ситуациях. Нужно понять, что используя стандартные станки, можно получить большое количество преимуществ, так как самые простые машины портального типа способны на существенные работы и сильно их упрощает. Такие нюансы в работе касаются не только сверлильных работ, но и сложных операций.

Так же в несколько раз сокращается время на работы по деревообрабатывающим заготовкам, благодаря пазовальному портальному агрегату и горизонтально — сверлильному настольному аппарату. Расточные или координатно — сверлильные машины так же выполняют собственную работу намного эффективней ручного труда, несмотря на большой опыт рабочего. Стационарный станок имеет огромный плюс в относительной простоте своей конструкции.

Благодаря этому данное оборудование сверлильного типа, а именно настольный вид, можно сделать собственноручно. При этом сделанный самостоятельно горизонтальный агрегат не уступит своим функционалом заводской машине. Сборка самодельного аппарата будет стоить намного дешевле, и такое оборудование сможет прослужить длительный срок. Усложненные машины типа 2Р135Ф2 создать самостоятельно не так уж и просто.

Характеристики сверлильных станков

Сверлильные установки одной категории могут отличаться не только по цене и функциональному богатству, но и по таким признакам как:

  • Вес;
  • Точность;
  • Уровень амортизации;
  • Мощь электродвигателя;
  • Частота оборотов вала (шпинделя) за определенный отрезок времени;
  • Напряжение;
  • Диапазон диаметров для сверловки.

Рассмотрим более подробно каждый из перечисленных параметров.

Чем больше масса оборудования, тем надёжнее работает механизм регулировки, который зависит от оказываемого давления, определяя при этом силу прижима к рабочей поверхности.

Уровень точности зависит конструкции, характеризующейся жесткостью крепления двигающего шпинделя. При отсутствии боковых биений можно выполнять высокоточную обработку.

Амортизация является критерием, определяющим износостойкость, которая влияет на срок эксплуатации всех элементов сложного технического агрегата. С течением времени появляются люфты при работе устройства, что говорит о необходимости ремонта техники.

Мощность двигателя измеряется в киловаттах. Чем выше этот показатель, тем производительнее сверлильная установка. При покупке сверлильного станка необходимо выбирать устройство не просто ориентируясь на количественную величину, а смотреть на соотношение мощности движка к корпусу. Например, чересчур сильный станок на лёгкой малогабаритной подставке будет неудачным решением.

По ряду причин компания изготовитель указывает в инструкции самую большую толщину разрешённых к использованию насадок. Кроме этого, должно быть установлено ограничение по глубине обработки материалов.

Однако в некоторых случаях можно отходить от изначальных требований производителя, например, когда речь идёт про сверловку или работу с более мягкими материями. А также нужно обращать внимание на качество применяемых насадок, которое описывается прочностью, твердостью и заточкой подобных расходных элементов.

В зависимости от редуктора различают устройства с разным количеством вращений шпинделя за конкретный отрезок времени. Зачастую все подобные установки производят обработку с частотой около 2−3 тысяч оборотов в минуту. Этот параметр при необходимости может регулироваться.

Судя по напряжению, становится понятным, к какой электросети следует подключить сверлильную установку. Это, как правило, 220 или 380 вольт.

Некоторые особенности оборудования

Сверлильный многошпиндельный станок с ЧПУ вместе с достоинствами имеет и ряд собственных недостатков. Главным минусом считается громоздкий размер станка, поэтому передвигать его очень сложно. У некоторых самодельных станков большая часть шпинделей расположена в неподвижном состоянии или в частично подвижном положении. К такому оборудованию относятся:

  • горизонтально-сверлильный аппарат;
  • пазовальная машина;
  • радиально-сверлильный агрегат.

Весь контроль осуществляется отчасти, поэтому детали перемещаются в ручном управлении благодаря вращающемуся столу. Это в том случае, когда присутствуют данные преимущества станка или перемещения всех фиксирующих элементов.

В том случае, когда координатно — ориентированный стол находится в не рабочем состоянии, то вся работа производится приблизительно, так как значительно теряется время у мастера, а особенно у новичка. Данный слабенький функционал в перемещении деталей не остался не замеченным, поэтому на свет появились станки с ЧПУ системой.

В настоящее время данная программа считается специальным модулем, который считывает все команды и передает их агрегату. Так же существуют разнообразные модели системы ЧПУ. Благодаря этому некоторые модели имеют широкое применение, а другие подходят для человеческой нужды обрабатываемых деталей на аппарате. ЧПУ система, которая установлена на настольном станке, позволит настроить перемещение станочных элементов. Именно данные перемещения происходят из-за:

  • движимых планок;
  • валовых винтов и других деталей.

Модели данного оборудования имеют разное перемещение. Расточные станки с системой ЧПУ только в единственной плоскости перемещают шпиндель с заготовкой, хотя большего эти машины и не должны выполнять.

Виды сверлильных станков

Классифицировать сверлильное оборудование можно по разным признакам. Например, если говорить о степени точности, то существует такая техника с нормальной, повышенной, высокой и особо высокой точности.

  • В зависимости от количества шпинделей различают одно- и многошпиндельные станки.
  • По конструкции стола есть подъёмные, обычные, крестовые, плавающие сверлильные станки.
  • Уровень автоматизации также среди подобных критериев, который разделяет сверлильные устройства на полуавтоматические, автоматические, механические, с ЧПУ и ручные станки.

Среди фундаментальных различий играет особую роль предназначение техники, и по этому критерию следует обособить следующие виды:

  • Универсальные;
  • Для глубоких отверстий;
  • Специальные.

Универсальные станки

Используются для проведения большого круга операций с материалами. Подобное оборудование дает возможность провести сверление заготовки, зенкование и создание резьбовой нарезки. Зафиксировав в патрон узкую деталь цилиндрической формы, можно даже реализовать процесс заточки или полировки с помощью прижатия напильником рабочего элемента.

Это самый широко распространённый вид оборудования из-за того, что с помощью такой техники выполняются востребованные действия касательно обработки металлов и прочего. Такая категория имеет в своей линейке ряд представителей от самых бюджетных моделей до дорогих устройств.

Аппараты для глубокого сверления

Идут в ход только в случаях узкоспециализированной обработки одних и тех же формовых заготовок. Их можно встретить в автомобильном производстве или других промышленных объектах, когда на конвейерной линии с большим однородным потоком требуется быстрое и частотное выполнение одной и той же задачи по обработке.

Благодаря мощному силовому двигателю реализуется ускоренное сверление глубоких отверстий. Как правило, такое габаритное увесистое оборудование стоит достаточно дорого и по ряду перечисленных причин не применяется в бытовом масштабе.

Специальные устройства

Характеризуются одновременным исполнением схожих задач. Шаблонная обработка одного вида заготовок, которая осуществляется специально настроенным оборудованием, происходит с повышенной скоростью. Такая техника используется в многосерийном производстве.

В зависимости от способа проведения обработки следует выделить несколько видов сверлильных станков:

  • Вертикально-сверлильные.
  • Радиально-сверлильные.
  • Горизонтально-сверлильные.
  • Многошпиндельные.

Вертикально-сверлильные станки

Первыми из подобного оборудования начали применяться в промышленности. Такие агрегаты зачастую производят обработку отверстий размером до 50 мм.

Однако это оборудование способно работать исключительно в вертикальной плоскости. Заготовка жёстко фиксируется, а ход насадки с патроном происходит движениями вниз-вверх. Электродвигатель, защищенный от стружки кожухом, соединён с шпинделем приводным ремнём.

Радиально-сверлильные устройства

Не слишком отличаются по принципу работы от предыдущего вида. Данное оборудование характеризуется регулировкой горизонтального движения, а также корректировкой положения насадки на самом агрегате, а не перемещением для обработки заготовочной детали на столе или плите.

Вес такой техники, как правило, достигает нескольких тонн, поэтому увидеть подобный станок можно исключительно на больших производствах.

Горизонтально-сверлильные агрегаты

Зачастую применяются для реализации глубоких отверстий. Это весомое устройство, которое обычно оснащено рельсом с площадью для установки базового материала.

Особенность конструкции обуславливает обработку за счёт приближения заготовки к насадке в патроне или же наоборот. В зависимости от формы и характеристик заготовки тот, кто работает на станке, сам выбирает удобный в конкретном случае способ для обработки.

Многошпиндельные станки

Характеризуются поэтапным выполнением ряда процессов. Конструкция таких агрегатов отличается наличием нескольких патронов, в каждом из которых закреплена необходимая насадка.

Таким образом, переключение операции происходит намного быстрее и комфортнее, чем, если бы пришлось каждый раз менять насадку в одном и том же патроне для проведения следующей задачи.

Двухшпиндельный вертикально-сверлильный станок с системой ЧПУ

Машины данной серии имеют усиленную конструкцию с двумя вертикальными шпиндельными валами, которые обеспечивают высокоточную производительность обработки. Такое оборудование применяется в промышленных областях и благодаря ему изготавливаются:

  • фланцы;
  • клапаны;
  • корпуса двигателей;
  • детали машин;
  • детали оборудования.

Благодаря сдвоенным шпиндельным валам усиление конструкции увеличивается за счет:

  1. Качества расточки.
  2. Жёсткость фиксации заготовок в двух направлениях: осевом, радиальном.

Оснащенные рабочими инструментами два шпинделя допускают позиционирование заготовок в автоматическом режиме при первичной и чистовой обработке. Резка происходит в автоматической замене рабочего инструмента и сокращает время всей обработки, что значительно увеличивает производительность.

Некоторые заказчики оборудования просят добавить оснащение пневматическим или гидравлическим зажимным патроном, для существенного упрощения управления механизмом зафиксированной заготовки.

Сверлильно-пазовальные станки б/у

Новый товар — прямо по электронной почте
Не пропустите новые поступления товара в вашей текущей категории

  • вид:
Pазмеры, примерно900 x 900 x 1 050 мм
Год выпуска2009
Приблизительный вес300 кг
Оборудование можно забратьimmediately
условия поставкиFCA Leipzig / OT Rehbach, погрузка на грузовик
Pазмеры, примерно800 x 900 x 1 500 мм
Приблизительный вес230 кг
Оборудование можно забратьImmediately
условия поставкиFCA Isernhagen, погрузка на грузовик
Pазмеры, примерно1 500 x 1 120 x 1 350 мм
Приблизительный вес400 кг
Оборудование можно забратьimmediately
условия поставкиFCA San Pedro de Bercianos (León), погрузка на грузовик
ЗалогТребуется кредитная карта
Pазмеры, примерно1 200 x 800 x 1 400 мм
Приблизительный вес250 кг
Оборудование можно забратьimmediately
условия поставкиFCA Kilb, погрузка на грузовик
Pазмеры, примерно3 000 x 500 x 600 мм
Приблизительный вес90 кг
Оборудование можно забратьImmediately
условия поставкиFCA Asti (AT), погрузка на грузовик

Новый товар — прямо по электронной почте

Не пропустите новые поступления товара в вашей текущей категории

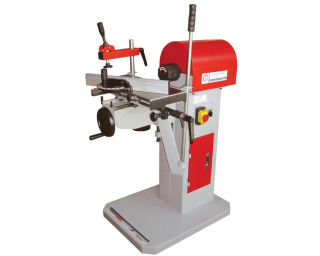

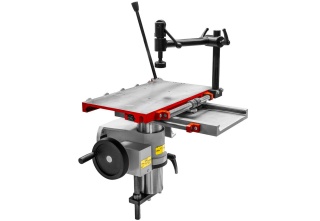

Сверлильно-пазовальные станки

Сверлильно-пазовальные станки в современном производстве

Сверление отверстий и создание пазов – узких щелей или выемок, предназначенных для скрепления двух предметов посредством выступов – это две технологические операции, которые широко используются в изготовлении столярно-строительных изделий, производстве мебельной, оконной и дверной продукции. Для осуществления данных производственных операций используется сверлильно-пазовальный станок. Его принято относить к группе комбинированного оборудования. Он позволяет сверлить сквозные и глухие отверстия, а также проводить сквозное и глухое пазование. Оборудование, как правило, чаще всего применяется в мелкосерийном производстве, т.к. отличается компактностью и относительно невысокой ценой.

  • предназначено для сверления и пазования
  • преимущественно в единичном и мелкосерийном производстве
  • обработка при положении заготовки под 45 гр.

Качество Большой выбор Инд. подход

Особенности конструкции

Сверлильно-пазовальные станки могут быть нескольких типов. Классификация машин осуществляется в зависимости от способа формирования паза и отверстия. Так, принято выделять оборудование с качательным движением бокового типа и возвратно-поступательным движением. Помимо этого, бывают горизонтальные и вертикальные станки и машины с механической или ручной подачей. Еще одна классификация производится в зависимости от количества рабочих столов и шпинделей, которые фиксируют рабочий инструмент. Главное конструктивное отличие сверлильно-пазовального станка от традиционного заключается в боковой подаче режущего инструмента. Основным узлом станка является сверлильно-пазовальное устройство – конструкция из шпинделя и механизма перемещения. Рабочий стол и сверлильно-пазовальное устройство располагаются на сварной станине. За фиксацию изделия на рабочем столе отвечает кулачковый прижим-упор. Достаточно несложная конструкция позволяет проводить быструю наладку станка для заготовок любых размеров. Сверлильно-пазовальный станок может использоваться для обработки и плоских, и фасонных поверхностей. Кроме того, в связи с применением оборудования преимущественно в мелкосерийном производстве, оно не оснащается блоком автоматического управления.

Читать еще:  Станок 2М55 радиально-сверлильный: технические характеристики

Принцип работы

Принцип работы сверлильно-пазовальной машины является максимально простым. После включения механизма рабочий сверлильный инструмент, закрепленный при помощи цанг, перемещается по зафиксированной на рабочем столе заготовке. Для вертикальной обработки предусмотрен вращающийся маховик, а для горизонтальной – крестовый стол.

В настоящее время технологический процесс обработки детали на сверлильно-пазовальном станке может осуществляться и при наклоне заготовки на 45 градусов. В этом случае используется поворотное устройство направляющих салазок. Основными параметрами работы сверлильно-пазовального оборудования являются число качаний шпинделя за минуту и скорость подачи фрезы.

Делаем правильный выбор оборудования

Компании SIMAL, BERNADO, WORLDMAX и др. предлагают большой выбор станков, предназначенных для осуществления сверления и пазования.

Станок многошпиндельный сверлильно-пазовальный для выборки пазов и отверстий в ножках стула

Патент 1055646

Станок многошпиндельный сверлильно-пазовальный для выборки пазов и отверстий в ножках стула

СТАНОК МНОГОШПИНДЕЛЬНЫЙ СВЕРЛИЛЬНО-ПАЗОВАЛЬНЫЙ ДЛЯ ВЫБОРКИ ПАЗОВ И ОТВЕРСТИЙ В НОЖ1САХ СТУЛА, включающий станину, нижнюю и верхнюю вертикальные и горизонтальную каретки с суппортами и механизмами их осцилляции, узлы подачи кареток с электрошпикделями, устройство для фиксации заготовок и привод, отличающийся тем, что, с целью расширения технологических возможностей и повышения удобства обслуживания, он снабжён механизмом синхронизации нижней и верхней вертикальных кареток, выполненным в видеустановленного на станине поворотного двуплечего рычага, плечи которого шарнирно связаны соответственно с нижней и верхней вертикальными каретками, а суппорты горизонтальной каретки снабжены угольниками с механизмами регулирования электрошпинделей по высоте, выполненными в виде зафиксированных в осевом направлеi нии в угольниках винтов и закрепленных на основании электрощпинделей гаек.

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ зонтальную каретки с суппортами и механизмами их осцилляции, узлы подачи кареток с электрошпинделями, устройство для фиксации заготовок и привод, отличающийся тем, что, с целью расширения технологических возможностей и повышения удобства обслуживания, он снабжен механизмом синхронизации нижней и верхней вертикальных кареток, выполненным в виде установленного на станине поворотного двуплечего рычага, плечи которого шарнирйо связаны соответственно с нижней и верхней вертикальными каретками, а суппорты горизонтальной каретки снабжены угольниками с механизмами регулирования электрошпинделей по высоте, выполненными в виде зафиксированных в осевом направлении в угольниках винтов и закрепленных на основании электрошпинделей гаек.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3485719/29-15 (22) 26.08.82 (46) 23.11.83. Бюл. № 43 (72) Л; И. Богуславский, В. И. Лившиц и А. Н. Камионский (71) Специальное конструкторское бюро деревообрабатывающих станков № 4 (53) 674.055:695.95 (088.8) (56) 1. Маковский Н. В. Теория и конструкции деревообрабатывающих машин. М., «Лесная промышленность», 1975, с. 466.

2. Авторское свидетельство СССР № 103071, кл. В 27 С 9/04, 1953 (прототип). (54) (57) СТАНОК МНОГОШПИНДЕЛЬНЫЙ СВЕРЛИЛЬНО-ПАЗОВАЛЬНЫЙ

ДЛЯ ВЫБОРКИ ПАЗОВ И ОТВЕРСТИЙ

В НОЖ1 АХ СТУЛА, включающий станину, нижнюю и верхнюю вертикальные и гори„„SU„,, 1055646 А

Изобретение относится к деревообрабатывающей промышленности и, в частности к оборудованию для выборки пазов и отверстий в ножках стула.

Известен станок для многооперационной обработки криволинейных деталей стула, включающий станину, каретку, движущуюся по направляющим, суппорты для фрезерования, сверления отверстий и пазов и привод (1).

Известен также станок многошпиндель- 10 ный сверлильно-пазовальный для выборки пазов и отверстий в ножках стула, включающий станину, нижнюю и верхнюю вертикальные и горизонтальную каретки с суппортами и механизмами их осцилляции, узлы подачи кареток с электрошпинделями, 15 устройство для фиксации заготовок и привод (2) .

Недостатком станков являе1ся то, что на них можно обрабатывать только один вид ножек стула, что неудобно в эксплуатации. 20

Цель изобретения — расширение технологических возможностей и повышение удобства обслуживания.

Цель достигается тем, что станок снабжен механизмом синхронизации нижней и верхней вертикальных кареток, выполненным 5 в виде установленного на станине поворотного двуплечего рычага, плечи которого шарнирно связаны соответственно с нижней и верхней вертикальными каретками, а суппорты горизонтальной каретки снабжены угольниками с механизмами регулирования электрошпинделей по высоте, выполненными в виде зафиксированных в осевом направлении в угольниках винтов и закрепленных на основании электрошпинделей гаек.

На фиг. 1 изображена схема станка, вид спереди; на фиг. 2 — то же, вид сбоку;

35 на фиг. 3 — сечение А — А на фиг. 1; на фиг. 4 — вид Б на фиг. 1; на фиг. 5 сечение В-В на фиг. 4; на фиг. 6 — кинематическая схема привода осцилляции суппортов горизонтальной каретки и привода 40 подачи вертикальных кареток; на фиг. 7— то же, вертикальной каретки и привода подачи горизонтальной каретки.

Станок включает станину 1 с закрепленными на ней левым 2 и правым 3 угольниками На станине 1 закреплен нижний кор- 45 пус 4, а на угольниках 2 и 3 соосно закреплены средний 5 и верхний 6 корпуса с цилиндрическими шариковыми направляющими 7.

В корпусах 4 и 5 на левой 8 и правой 9 осях установлена нижняя вертикальная ка50 ретка 10, на которой посредством призматических направляющих 11 установлены суппорты 12 и 13.

B корпусах 5 и 6 на левой 14 и правой

l5 осях установлена верхняя вертикальная каретка 16, на которой установлены суппорты 17 и 18 посредством призматических направляющих I I.

На нижней 10 и верхней 16 вертикальных каретках на оси 19 установлена поворотная рамка 20, для регулирования поворота которой имеется винт 21 и гайка 22. На поворотной рамке 20 на призматических направляющих 11 установлены суппорты 23 и 24.

Между верхней 16 и нижней 10 каретками установлен механизм синхронизации 25, состоящий из гидроцилиндра 26, который корпусом соединен шарнирно с нижней кареткой 10, а штоком шарнирно соединен с кареткой 16, закрепленного на кронштейне

27 станины 1 и шарнирно соединенного двуплечего рычага 28, одно плечо которого при помощи тяги 29 шарнирно соединено с верхней вертикальной кареткой 16, а второе плечо — тягой 30 с нижней вертикальной кареткой 10.

На суппортах 12 и 13 нижней каретки 10 и суппортах 17 и 18 верхней каретки 16 выполнены Т-образные пазы для перемещения и фиксирования электрошпинделей 31 с цанговыми патронами и инструментом и электрошпинделей 32 с шпиндельными насадками с цанговыми патронами и инструментом.

С внутренней стороны каждого суппорта установлена планка 33 с калиброванным пазом.

На станине 1 в корпусах 34 и 35 с цилиндрическими шариковыми направляющими 7 на осях 36 и 37 установлена горизонтальная каретка 38, на которой в призматических шариковых направляющих 7 установлены суппорты 39 и 40.

Привод каретки 38 состоит из гидроцилиндра 41, который корпусом шарнирно крепится на кронштейнах 42 станины 1, а его шток 43 соединен с кареткой 38. На суппортах 39 и 40 выполнены Т-образные пазы для перемещения при наладке и фиксирования левого 44 и правого 45 угольников, на вертикальных плоскостях которых также выполнены Т-образные пазы для перемещения при наладке электрошпинделей 31 и

32 с помощью механизма регулирования по высоте, состоящего из зафиксированных в осевом направлении угольников 44 и 45, винтов 46 и закрепленных к основанию электрошпинделей гаек 4?. Для фиксирования в осевом направлении вийтов 46 в верхней части угольников 44 и 45 установлены шайбы 48.

На угольнике 2 установлены конечный выключатель 49 исходного положения верхней вертикальной каретки 16 и конечный выключатель 50 для настройки величины хода каретки.В контакте с конечными выключателями 49 и 50 находятся соответственно нижний 51 и верхний 52 кулачки, которые закреплены на каретке 16. Аналогично устроен узел регулирования величины хода горизонтальной каретки 38(конечные выключатели и кулачки не показаны).

На задних сторонах поворотных рамок 20 нижней 10 и верхней 16 вертикальных ка1055646

3 реток закреплены редукторы 53 с фланцевыми электродвигателями 54, вращение от которого осуществляют через пары шестерен 55 и 56, 57 и 58, а также соединительные шестерни 59 и 60 двум горизонтальным выходным валам редуктора 53.

На каждом выходном валу редуктора 53 установлена планшайба 61 с винтом 62, ввернутым в резьбовое отверстие 63 сухарика 64. На другом конце сухарика 64 на подшипнике установлен ролик 65, входящий в паз планки ЗЗ для обеспечения осциллирующего движения элеКтрошпинделям, установленным на суппортах кареток 10 и 16.

Каждый редуктор 53 предназначен для осциллирующего движения двух суппортов.

В станине 1 установле + редуктор 66 с фланцевым двигателем 67, служащим для осцилляции суппортов 39 и 40. Вращение от электродвигателя 67 осуществляется по цепочке, состоящей из понижающей пары шестерен 68 и 69, конической пары шестерен 70 и 71 и выходного вала редуктора 66. Коническая шестерня 70 находится в зацеплении с шестерней 72, на одном валу с которой установлена цилиндрическая шестерня

73, находящаяся в зацеплении с шестерней

74 второго горизонтального вала редуктора.

Находящаяся на валу редуктора коническая шестерня 75 находится в зацеплении с конической шестерней 76, установленной на втором вертикальном выходном валу редуктора 66, который имеет два горизонтальных и два вертикальных вала, на каждом из которых. установлена планшайба с приводным роликом 65, входящим в калиброванный паз планки ЗЗ, установленной на суппортах 39 и 40 и суппорртах 12 и 13. Таким образом, редуктор 66 служит для осцилляции четырех указанных суппортов.

Устройство для фиксации заготовок 77, включающее установочные упоры, прижимы, не показаны.

Работа на станке осуществляется следующим образом.

Вертикальные каретки 10 и 16 и горизонтальная каретка 38 находятся в исходном положении, когда кулачок 52 воздействует на конечный выключатель 49. 3аготовки 77 (правую и левую ножки стула) укладывают в установочные элементы (не показаны) и включают пульт управления станка. Срабатывает устройство фиксации

1О заготовок, после чего включаются приводы осцилляции, вращения электрошпинделей и механизма синхронизации, т. е. рабочая жидкость поступает в штоковую полость гидроцилиндра 26, который воздействует на рычаг 28, тяги 29 и 30 и синхронно перемещает верхнюю и нижнюю каретки с электрошпинделями в режиме рабочей подачи, что приводит к обработке пазов и отверстий в пласти заготовок 77.

После выборки пазов и отверстий в пласти .с некоторым запаздыванием в работу включается гидроцилиндр 41 горизонтальной каретки 38 и электрошпиндели Çl и 32 в режиме рабочей подачи прризводят обработку пазов и отверстий в кромках заготовок 77. Запаздывание горизонтальной каретд ки необходимо в избежание встречи инструментов на вертикальных и горизонтальных электрошпинделях в заготовке.

При воздействии кулачка 51 на конечный выключатель 50 срабатывает реверсивный золотник привода гидроцилиндра (не

30 показан) и приводы кареток в режиме ускоренного перемещения возвращают электрошпиндели в исходное положение. Пневмоприжимы освобождают заготовки, на место которых укладывают новые заготовки, и цикл повторяют.

Предлагаемый станок обеспечивает одновременно обработку двух передних или двух задних ножек стула, что позволяет расширить технологические возможности станка и повышает удобство его обслуживания.

Многошпиндельный сверлильно-пазовальный станок MX-H

Модель MX-H

Общая информация о сверлильно-пазовальном станке для стульев MX-H

Опции, описания

Преимущества и особенности:

Модель MX-H укомплектована горизонтальной кареткой.
Также может быть оснащена:

— автоматической системой загрузки

— вертикальным узлом сверления

Вертикальный узел сверления с варьируемым межцентровым расстоянием

Автоматизированный цифровой индикатор

Базовая комплектация станка:

Многошпиндельный станок MXH /1840 мм.
Односторонняя модель с двумя каретками, 6 шпинделей, 1 линия, 1 сторона

Читать еще:  Выбираем строгальный станок по металлу — устройство и применение

Многошпиндельный станок MXH / 1840 мм.
Двусторонняя модель с двумя каретками, 6 шпинделей, 1 линия, 2 стороны

Многошпиндельный станок MXH / 2340 мм.
Односторонняя модель с двумя каретками, 6 шпинделей, 1 линия, 1 сторона

Многошпиндельный станок MXH / 2340 мм.
Двусторонняя модель с двумя каретками, 6 шпинделей, 1 линия, 2 стороны

Опции:

  • 1 блок сверления (левый и правый)
  • 1 редуктор + тяга и шкивы + каретка
  • От 2 до 4 кареток( включая редукторы, тяги и шкивы)
  • Одностороннее автоматическое загрузочное и разгрузочное устройство
  • Двустороннее автоматическое загрузочное и разгрузочное устройство
  • Станок оснащен двойным двигателем загрузочного и разгрузочного устройства по 2,5 л.с. и подшипниками
  • Поперечная регулировка шпинделя с SIKO (макс. 100 мм)
  • Поперечная регулировка шпинделя без SIKO (макс. 100 мм)
  • Загрузочное и разгрузочное устройство для изогнутых заготовок
  • Соответствие нормам CE

Технические характеристики сверлильно-пазовального оборудования для стульев MX-H

Направляющие каретки повышенной прочности, мм

Скорость шпинделей, об/мин (выбирается индивидуально для каждой операции)

Максимальная длина паза, мм

Максимальная глубина паза, мм

Кол-во пазов в минуту

Максимальный диаметр сверла, мм

Максимальный диаметр отверстия стандартной цанги, мм

Количество высокочастотных шпинделей, шт.

Максимальный угол наклона паза

Минимальное расстояние между центрами стандартных шпинделей, мм

Максимальное расстояние между центрами стандартных шпинделей, мм

Максимальное горизонтальное перемещение стола, мм

Многошпиндельный Сверлильный Станок

Showing all 6 results

MZ1 Сверлильно-присадочный станок

MZ1 Сверлильно-присадочный станок

Описание

  • Макс. диаметр сверления – 35 мм Ø 13 мм.
  • Данный станок оснащен пневматическим прижимом для быстрого фиксирования любой толщины и не требующей ручной регулировки.
  • Пневматический наклон шпиндельной головки от до 90 градусов с возможность сверления под любым углом.
  • Управление производится при помощи напольной педали в двух режимах.
  • Стабильный и мощный корпус с использованием профилированной толстой листовой стали в качестве рамы.

MZ2 Сверлильно-присадочный станок мощностью 3 кВт, 42 шпинделя

MZ2 Сверлильно-присадочный станок мощностью 3 кВт, 42 шпинделя

Особенности

  • Управление работой станка осуществляется при помощи пульта и педали.
  • Пневматический прижимом детали.
  • Пневматический наклон шпиндельной головки от 0 до 90 градусов с возможность сверления под любым углом.
  • Управление производится при помощи напольной педали в двух режимах.
  • Стабильный и мощный корпус с использованием профилированной толстой листовой стали в качестве рамы.
  • Расширенный корпус машины и удлиненная опора облегчают быстрое позиционирование заготовки.

MZ3A Сверлильно-присадочный станок, мощность 4.5 кВт, 63 шпинделя

MZ3A Сверлильно-присадочный станок, мощность 4.5 кВт, 63 шпинделя

Особенности

  • Межосевое расстояние между сверлами 32 мм.
    Возможность установки фрез диаметром до 35 мм.
  • Данный станок оснащен пневматическим прижимом для быстрого фиксирования.
  • Двухрядные направляющие предназначены для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей.
  • Пневматический наклон шпиндельной головки от 0 до 90 градусов с возможность сверления под любым углом.
  • Управление производится при помощи напольной педали в двух режимах.
  • Стабильный и мощный корпус с использованием профилированной толстой листовой стали в качестве рамы.
  • Расширенный корпус машины и удлиненная опора облегчают быстрое позиционирование заготовки.
  • Широкий стол.
  • стабильная пневматическая остановка упора и эргономичные элементы управления станком.

MZ3B Сверлильно-присадочный станок

MZ3B Сверлильно-присадочный станок

Особенности

  • Станок предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей.
  • Станок оснащен пневматическим прижимом для быстрого фиксирования заготовки любой толщины и не требующей ручной регулировки.
  • Пневматический наклон шпиндельной головки от 0 до 90 градусов с возможность сверления под любым углом.
  • Управление производится при помощи напольной педали в двух режимах.
  • Стабильный и мощный корпус с использованием профилированной толстой листовой стали в качестве рамы.
  • Расширенный корпус машины и удлиненная опора облегчают быстрое позиционирование заготовки.
  • .

MZ4 Сверлильно-присадочный станок

MZ4 Сверлильно-присадочный станок

  • Двойные направляющие для сверлильных механизмов, устойчивая конструкция, высокая износостойкость.
  • Пневматическое блокировочное устройство, дополнительная колея на роликах и удлиненные ползуны, легкость эксплуатации.
  • Сверлильный редуктор приводится в движение двигателем непосредственно или может вращаться в пределах 0–90 градусов.
  • Четвертая линия может отклоняться в пределах 0–90 градусов, предоставляя более широкий диапазон для работы.
  • Продукция поставлена на поток и пользуется спросом у покупателей.
  • На станке гарантируется точное выполнение рядов расточных отверстий и отверстий под дюбели.
  • Применяется на малых и средних предприятиях по производству корпусной мебели.
  • .

MZ6 Сверлильно-присадочный станок

MZ6 Сверлильно-присадочный станок

Особенности

  • Двойные направляющие для сверлильных механизмов, устойчивая конструкция, высокая износостойкость.
  • Пневматическое блокировочное устройство, дополнительная колея на роликах и удлиненные ползуны, легкость эксплуатации.
  • Сверлильный редуктор приводится в движение двигателем непосредственно или может вращаться в пределах 0–90 градусов.
  • Четвертая линия может отклоняться в пределах 0–90 градусов, предоставляя более широкий диапазон для работы.
  • Продукция поставлена на поток и пользуется спросом у покупателей.
  • На станке гарантируется точное выполнение рядов расточных отверстий и отверстий под дюбели.
  • Применяется на малых и средних предприятиях по производству корпусной мебели.
  • .

Многошпиндельные станки

Многошпиндельные станки для нарезания резьбы служат для работы с несколькими отверстиями цилиндрической формы в некрупных по величине заготовках. Агрегаты применяются на больших производствах и в мастерских по наладке оборудования.

Станок вертикального типа для нарезания резьбы может синхронно обрабатывать до 24 отверстий, благодаря чему по темпам работы он значительно опережает типичные модели. Это оборудование обладает уникальностью. Похожих модификаций не предлагает ни один производитель. Имеющийся в комплектации контроллер применяется в разных областях, позволяя провести обработку заготовки с большой точностью.

Оператор многошпиндельного станка имеет возможность задавать на его мониторе следующие параметры:

  • диаметры проделываемых отверстий;
  • глубину отверстий;
  • темп подачи заготовок – тесно связан с материалом производимой детали;
  • силу вращения;
  • сдвиг резьбы и др.

Оборудование позволяет оптимально управлять интервалом между рабочими приспособлениями, а также в точности соблюдать параметры создаваемых отверстий.

Где лучше купить многошпиндельный станок?

Приобрести многошпиндельный станок по приемлемой стоимости можно, обратившись в СК «Станкоснаб». Для этого покупателю лучше позвонить по телефону менеджерам или же сделать заказ необходимого оборудования на онлайн-ресурсе компании. Хорошо обученные профессионалы «Станкоснаб» дадут необходимую клиенту консультацию по приобретаемой продукции.

Все предлагаемые модификации станков перед продажей тестируются на наличие несоответствия или брака. Каждая единица оборудования обладает всеми необходимыми документами и сертификатами. Большой ассортимент товаров позволит покупателю без труда подобрать станок для собственного производства.

Сверлильно-пазовальные станки

Сверлильно-пазовальные станки VDA предназначены для получения глухих и сквозных отверстий, а также для получения цилиндрических пазов в заготовках из древесины или материалах со сходными свойствами. Основные области применения пазовалки VDA – производство окон, дверей, лестниц, стульев, столов, рамочных фасадов и т.д.

Предназначен для выборки пазов и сверления отверстий в изделиях из древесины в условиях мелкосерийного производства. Станина станка – сварная коробчатой формы, на которой смонтированы рабочий стол и сверлильно-пазовальное устройство. На рабочем столе заготовка фиксируется при помощи кулачкового прижима и упора-ограничителя. Сверлильно-пазовальный узел включает шпиндель и механизм перемещения. Продольно-поперечное перемещение осуществляется за счет специального крестового стола, а подъем-опускание за счет вращения маховика. Зажим режущего инструмента в шпинделе осуществляется при помощи патрона Westcott.

Применяется в столярных и дверных производствах. Предназначен для делания аккуратных пазов различных форм и размеров для последующего соединения деталей под прямым углом. Основной элемент конструкции — станина, которой крепятся и другие узлы. На станине крепится подвижный суппорт, который имеет электродвигатель и стол. Следует учитывать, что узел, на котором проводится крепление заготовки, представлен столом с зажимным элементом.

Предназначен для нарезания продольных пазов и гнезд под шип, сверления отверстий. Столы наклоняются в 2-х плоскостях. Точная регулировка наклона стола вперед/назад осуществляется по угловой шкале +/-45 град. Точная регулировка наклона стола влево/вправо осуществляется по угловой шкале +/-20 град. Рабочие столы регулируются по высоте и углу наклона независимо друг от друга. Два рабочих стола позволяют увеличить производительность. Быстрая настройка на нужный размер. Глубина паза регулируется концевым выключателем. Ширина паза удобно регулируется с помощью цифрового счетчика. Высокая скорость обработки. Надежная конструкция. Станок может работать в карусельном режиме.

Сверлильно-пазовальный станок предназначен для выборки пазов и сверления отверстий в изделиях из древесины. Применяется в столярно-строительном и мебельном производстве. Удобное базирование заготовки по упору. Упор настраивается на заданную длину. Удобство настройки по шкалам с миллиметровой и угловой индикациями. Высота шпинделя настраивается с помощью удобного маховика и миллиметровой шкалы.

Профессиональный долбёжно-пазовальный станок Powermatic 719T, оснащенный координатным столом и механизмом его наклона. Он нужен для стыковки деталей под углами, отличными от 90° (применяется при создании сложных конструкций, наподобие многогранных оконных рам). Регулировка наклона производится по транспортирной шкале с передней стороны станка, фиксация сквозным винтовым зажимом сразу с двух сторон основания.

предназначен для выборки пазов и сверления отверстий в изделиях из древесины в условиях мелкосерийного производства. Станина станка — сварная коробчатой формы, на которой смонтированы рабочий стол и сверлильно-пазовальное устройство. На рабочем столе заготовка фиксируется при помощи кулачкового прижима и упора-ограничителя. Сверлильно-пазовальный узел включает шпиндель и механизм перемещения. Продольно-поперечное перемещение осуществляется за счет специального крестового стола, а подъем-опускание за счет вращения маховика. Зажим режущего инструмента в шпинделе осуществляется при помощи набора цанг.

На сайте Станкофф.RU вы можете купить сверлильно-пазовальные (долбежные) станки ведущих производителей: Griggio, Houfek, Rojek, ZMM Stomana, а также российских и китайских производителей. В наличии и под заказ более 17 моделей сверлильно-пазовальных станков по лучшим ценам. Только выгодные предложения с подробными описаниями и фото. Уточняйте цены у менеджеров.

Назначение и характеристики

Технологических возможностей традиционного сверлильного оборудования недостаточно для изготовления пазов и выемок сложной закругленной формы. При выполнении операций по созданию глухих или сквозных гнезд используются специализированные технические средства. Долбежный станок по дереву и сверлильно-пазовальные установки применяются для обработки заготовок с трудным доступом к заданной точке поверхности, и позволяют получать качественный результат при небольшом расстоянии для выхода инструмента.

Сверлильно-пазовальные станки, представленные на нашем сайте, относится к универсальным видам оборудования и имеет дополнительные функции профилирования и фрезерования. Функциональность агрегата обеспечена боковой подачей режущего инструмента. Устройства работают с возвратно-поступательным или качательным движением рабочей головки. Последний тип станков используется для формирования отверстий, не подлежащих клеевой обработке. Технология применяется редко, так как не позволяет получить гладкую внутреннюю поверхность, способную обеспечить качественную адгезию.

При производстве мебели и столярных изделий изготовление технологических пазов овальной или прямоугольной формы необходимо для последующей сборки:

  • оконных и дверных элементов;
  • деталей мебели, спортивного инвентаря;
  • судовых и вагонных модулей;
  • установки замков и фурнитуры.

Надежные универсальные конструкции позволяют легко перенастраивать агрегат при изменении производственных задач, а разработанные для интенсивных нагрузок механизмы длительно выдерживают условия напряженной работы.

Классификация и описание видов

Оборудование классифицируют по типу режущего инструмента. Долбежно-пазовальный станок цепного типа использует при обработке сменную шину с фрезерными цепочками, размер которых выбирается по параметрам изготавливаемого отверстия. При выборке пазов в другом типе станков применяется специальное долото с полой внутренней частью и вращающимся внутри сверлом, которое имеет режущие кромки на торце и боковых сторонах детали.

Оснащение плоскими резцами позволяет относить устройства к резцедолбежным агрегатам, выполняющим при работе зубьев, расположенных в нижней части инструмента, одновременное удаление стружки. В станке используются однозубые или двузубые концевые фрезы, формирующие поверхность паза с соответствующим типу расходного инструмента радиусом закругления.

Особенности выбора

Выбор модели долбежного станка определяет характер выполняемых работ. Оценка технических данных установок производится по основным показателям:

  • максимальная длина и глубина отверстий;
  • величина вертикального хода рабочей головки;
  • мощность двигателя;
  • частота вращения шпинделя.

Агрегат базируется на устойчивом основании. Столешницу сверлильно-пазовального станка по дереву производители изготавливают в виде фиксированной, наклонной или поворотной конструкции. Возможность устанавливать стол под уклоном позволяет увеличить ход рабочей головки и расширить параметры получаемых отверстий. Подача заготовки выполняется автоматически, станки с ручным управлением в числе современных модификаций встречаются довольно редко из-за трудоемкости использования и низкой производительности.

Читать еще:  Поплавковые выключатели для насосов: назначение, устройство, принципы работы

Новое поколение сверлильно-пазовального оборудования, предлагаемого компанией Станкофф.RU, оснащается мощными асинхронными двигателями, позволяющими шпинделю вращаться с высокими оборотами и создавать гладкую поверхность паза. Станки оборудованы магнитным пускателем, предотвращающим несанкционированный запуск устройства, и имеют надежную систему защиты для безопасной работы персонала. Мягкий ход шпиндельной бабки обеспечивает пневматический амортизатор, а регулировка скорости перемещения выполняется простым и удобным способом.

Сверлильно-пазовальный многошпиндельный станок МХ 6414

Многошпиндельный сверлильный станок с ЧПУ системой озадачен выполнением сверлильных работ на разных деталях, которые применяются в сборке крупных механизмов. Данное оборудование производит обработку с легкостью и в сегодняшнем мире встречается полное разнообразие сверлильного оборудования, которые подразделяются:

  • координатно-расточные;
  • радиально-вертикальные;
  • радиально-пазовальный и многие другие.

Именно эти машины с системой ЧПУ являются самыми удобными в работе.

Обобщающая информация о машинах

Сам по себе многошпиндельный станок считается специальным оборудованием, благодаря которому обрабатываются разнообразные металлические детали. Рабочий процесс на металлических деталях ценится больше, так как в оборудовании присутствует фиксация соответствующего положения детали и соответствующее воздействие на данном устройстве.

Аппарат используется с различными деталями и не использует люфтов, при этом обрабатываемая скорость деталей сильно увеличивается. В обрабатываемых деревянных заготовках сверлильные работы не считаются важными и в частом использовании присутствуют расточные модели. Так же пазовый образец машины может быть предназначен для:

  • вытачивания пазов;
  • фрезерования изделий и многого другого.

Портальный аппарат пользуется спросом не меньше и используется в разных ситуациях. Нужно понять, что используя стандартные станки, можно получить большое количество преимуществ, так как самые простые машины портального типа способны на существенные работы и сильно их упрощает. Такие нюансы в работе касаются не только сверлильных работ, но и сложных операций.

Так же в несколько раз сокращается время на работы по деревообрабатывающим заготовкам, благодаря пазовальному портальному агрегату и горизонтально — сверлильному настольному аппарату. Расточные или координатно — сверлильные машины так же выполняют собственную работу намного эффективней ручного труда, несмотря на большой опыт рабочего. Стационарный станок имеет огромный плюс в относительной простоте своей конструкции.

Благодаря этому данное оборудование сверлильного типа, а именно настольный вид, можно сделать собственноручно. При этом сделанный самостоятельно горизонтальный агрегат не уступит своим функционалом заводской машине. Сборка самодельного аппарата будет стоить намного дешевле, и такое оборудование сможет прослужить длительный срок. Усложненные машины типа 2Р135Ф2 создать самостоятельно не так уж и просто.

Многошпиндельный сверлильно-пазовальный станок PRAGMA45

Многошпиндельный станок предназначен для сверления и пазования нескольких отверстий различной длины и под различными углами за один рабочий цикл. На станке обрабатываются ножки стульев и другие подобные детали.

Преимущества сверлильно-пазовального станка

  • Мощная сварная станина, исключающая вибрацию, обеспечивает высокое качество при высокой производительности;
  • Патентованная система настройки, по нулевым точкам для каждого стола минимизирует время регулировки;
  • Высокочастотные двигатели, разработанные специально для сверлильно-пазовальных станков, имеют двухсторонние шпиндели;
  • Скорость осцилляции кареток станка может быть отрегулирована в соответствии с длиной паза, чтобы оптимизировать режим обработки и уменьшить сколы.

Конструктивные особенности

Система настройки положения имеет патент. Ее особенность заключается в том, что рабочие каретки могут быть установлены в нулевых точках, режущий инструмент, при этом, окажется точно по центру будущего паза или отверстия.

На рабочем столе сверлильно-пазовального станка смонтированы загрузочные устройства, которые минимизируют риск травмы для оператора и позволяют ему находиться на достаточном удалении от гидравлических прижимов и рабочих инструментов станка.

В комплекте поставки

  • Два рабочих стола;
  • Три наклоняемых независимых площадки, на которых расположены сверлильные группы;
  • Специальные высокочастотные двигатели МВ2;
  • Комплект режущего инструмента;
  • Сервисные ключи.

По запросу

  • Существует несколько модификаций многошпиндельного, сверлильно-пазовального с тремя и четырьмя рабочими столами, а также с различным количеством сверлильных групп на каждой из кареток.

Рекомендации

Серия многошпиндельных, сверлильно-пазовальных станков PRAGMA наилучшим образом подходит для крупносерийных производств. Настроив станок можно получить до 1200 деталей в час.

Производитель: CMS Industries

Родина бренда: Италия

Некоторые особенности оборудования

Сверлильный многошпиндельный станок с ЧПУ вместе с достоинствами имеет и ряд собственных недостатков. Главным минусом считается громоздкий размер станка, поэтому передвигать его очень сложно. У некоторых самодельных станков большая часть шпинделей расположена в неподвижном состоянии или в частично подвижном положении. К такому оборудованию относятся:

  • горизонтально-сверлильный аппарат;
  • пазовальная машина;
  • радиально-сверлильный агрегат.

Весь контроль осуществляется отчасти, поэтому детали перемещаются в ручном управлении благодаря вращающемуся столу. Это в том случае, когда присутствуют данные преимущества станка или перемещения всех фиксирующих элементов.

В том случае, когда координатно — ориентированный стол находится в не рабочем состоянии, то вся работа производится приблизительно, так как значительно теряется время у мастера, а особенно у новичка. Данный слабенький функционал в перемещении деталей не остался не замеченным, поэтому на свет появились станки с ЧПУ системой.

В настоящее время данная программа считается специальным модулем, который считывает все команды и передает их агрегату. Так же существуют разнообразные модели системы ЧПУ. Благодаря этому некоторые модели имеют широкое применение, а другие подходят для человеческой нужды обрабатываемых деталей на аппарате. ЧПУ система, которая установлена на настольном станке, позволит настроить перемещение станочных элементов. Именно данные перемещения происходят из-за:

  • движимых планок;
  • валовых винтов и других деталей.

Модели данного оборудования имеют разное перемещение. Расточные станки с системой ЧПУ только в единственной плоскости перемещают шпиндель с заготовкой, хотя большего эти машины и не должны выполнять.

Рейтинг сверлильных станков

Среди всевозможных представителей сверлильного оборудования можно найти подходящее устройство на любой кошелёк. Рассмотрим топовые предложения от бюджетных до средних и премиум моделей агрегатов.

Einhell BT-BD 701

Представляет собой универсальный домашний высококачественный станок от китайского производителя.

  • Бюджетный вариант обладает небольшой, но достаточной мощностью 630 Вт, что позволяет проводить обработку от малых до крупногабаритных заготовок.
  • Вес установки 35 кг, что говорит о мобильности устройства.
  • Подключается станок к сети в 220 вольт и работает на диапазоне оборотов от 220 до 2450 вращений шпинделя в минуту.
  • В комплектацию входят тиски, что является приятным бонусом. И также плюсом является наличие жесткой станины.

К недочетам агрегата следует отнести повышенную шумность и маленький для применения выбор сверл от 3 до 16 мм.

Энкор Корвет-47 90470

Сверлильная установка российских разработчиков весом 36 кг с 12-скоростным управлением. Уровень шума по сравнению с предыдущей моделью куда более приемлемый, однако, этот плюс немного портит пониженная мощность устройства всего в 550 Вт.

При таких силовых показателях наблюдаются некоторые ограничения касательно обработки различных материалов. Кроме того, небольшой электродвигатель склонен к ускоренному перегреву, поэтому после 10−15 минут интенсивной работы необходимо делать паузы.

Для бытового применения такая модель ценой около 13 тыс. рублей подойдет многим пользователям.

JET JDP-8L

Бюджетный представитель, производимый в Китае, которому удалось выбиться в четверку лидеров среди дешевых установок. Плюсом выступает чугунная основа, что говорит о его устойчивости и надежности.

  • Вес технического агрегата составляет всего 19 кг.
  • Мощность в 350 Вт создает рамки для использования сверл больше 13 мм.
  • Станок обладает 5-скоростным управлением, но зато есть ограничитель для глубины обработки.
  • Также к плюсам следует отнести настройку необходимого угла наклона стола и регулировку по высоте.

Среди ряда недочетов главным является наличие люфтов.

Двухшпиндельный вертикально-сверлильный станок с системой ЧПУ

Машины данной серии имеют усиленную конструкцию с двумя вертикальными шпиндельными валами, которые обеспечивают высокоточную производительность обработки. Такое оборудование применяется в промышленных областях и благодаря ему изготавливаются:

  • фланцы;
  • клапаны;
  • корпуса двигателей;
  • детали машин;
  • детали оборудования.

Благодаря сдвоенным шпиндельным валам усиление конструкции увеличивается за счет:

  1. Качества расточки.
  2. Жёсткость фиксации заготовок в двух направлениях: осевом, радиальном.

Оснащенные рабочими инструментами два шпинделя допускают позиционирование заготовок в автоматическом режиме при первичной и чистовой обработке. Резка происходит в автоматической замене рабочего инструмента и сокращает время всей обработки, что значительно увеличивает производительность.

Некоторые заказчики оборудования просят добавить оснащение пневматическим или гидравлическим зажимным патроном, для существенного упрощения управления механизмом зафиксированной заготовки.

Конструкция сверлильного станка

Сверлильное оборудование, как правило, состоит из электрического двигателя, специальной детали, фиксирующей различные насадки (патрон), и механизма, который устанавливает режимы работы.

  • Примитивные устройства обрабатывают детали исключительно в вертикальном положении.
  • Более продвинутые модели с помощью регулируемой подставки, к которой надежно крепится рабочая заготовка, способны проводить те же операции уже под необходимым углом.

Популярной особенностью сверлильного оборудования является способ передачи вращательного движения за счет приводного ремня, а не напрямую через вал.

Еще есть любопытный факт, который описывает метод настройки нужной глубины для сверловки. Этот процесс обусловлен приближением движущейся в определенном режиме насадки с патроном к рабочей плоскости рабочего материала, а не наоборот. Таким образом устроено большинство моделей, представленных на рынке.

Высокоточной установкой глубины обработки обладает даже самое примитивное оборудование. На исправном электроинструменте, с помощью крепко зажатого вала, что обеспечивает отсутствие биений и прочих подергиваний патрона, можно добиться необходимой точности обработки самого высокого уровня.

Высокая силовая мощность подобного оборудования позволяет осуществлять специфические процессы с утолщенными и увесистыми насадками для ускоренной обработки. Добиться таких результатов, работая ручной дрелью, не представлялось возможным.

Многошпиндельный станок по металлу

Многошпиндельные станки используются для ускорения обработки больших изделий из различных материалов (конструкционных металлов, природного и искусственного камня, древесины). Благодаря высокой производительности они оптимальны для серийного и массового производства.

Так, многошпиндельный сверлильный станок по металлу может одновременно с двух сторон сверлить отверстия в круглых и профильных трубах или последовательно сверлить, зенковать, нарезать резьбу под разными углами. Такие станки хорошо подходят для таких задач, как производство перил и стоек ограждения, каркасных металлоконструкций из профильных труб и т.п.

Два шпинделя – вдвое большая производительность!

ВЕКПРОМ предлагает официальные поставки автоматических и полуавтоматических многошпиндельных сверлильных станков чешского бренда Kovota, принадлежащего немецкой станкостроительной компании Sommer Maschinenbau. Они отличаются надежной конструкцией, высококачественными материалами и высокой производительностью при высокой точности обработки.

Преимущества многошпиндельных сверлильных станков Kovota:

  • шпиндели вращаются и управляются независимо друг от друга и могут оснащаться разным инструментом (например, сверлами, зенкерами или метчиками разного диаметра);
  • цифровое управление с автоматической рабочей программой длительностью до 50 шагов;
  • сенсорный многоязычный экран с контроллером OMRON;
  • простой и интуитивно понятный ввод программ обработки деталей;
  • шаговые двигатели с точностью позиционирования 0,1 мм для подачи и поворота заготовки с вращением на 360 градусов;
  • пневматическая система подачи и поворота заготовок;
  • ручной поворот сверлильных головок на угол до 45 градусов;
  • встроенная программируемая система подачи СОЖ типа «масляный туман».

Простая покупка и комплексный сервис

Чтобы купить многошпиндельный сверлильный станок Kovota в ВЕКПРОМ позвоните по телефонам +7 (495) 215-16-45 и 8 (800) 555-34-63 или пришлите Ваш заказ на электронную почту info@vekpro.ru. Наш менеджер ответит на любые Ваши вопросы и поможет подобрать подходящую для Ваших задач модель многошпиндельного станка и его комплектацию, включая оснастку для различных диаметров и профилей труб, а также качественный инструмент для сверления и нарезания резьбы. Перед покупкой Вы можете протестировать заинтересовавшую Вас модель многошпиндельного сверлильного станка Kobota в демо-зале ВЕКПРОМ.

Также специалисты сервисного центра ВЕКПРОМ помогут осуществить пуско-наладку станка на Вашем предприятии, обучат персонал, проведут диагностику, ремонтные и сервисные работы.

Доверьтесь нашему опыту и профессионализму – и многошпиндельные сверлильные станки Kovota удивят Вас высокой надежностью и производительностью!

Офис в городе Москва: ул. Первомайская, д. 126

Офис в городе Жуковский: ул. Праволинейная, д. 33

Офис и демозал в городе Жуковский: ул. Чкалова, д. 50

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
