Технические характеристики, описание и паспорт 2А554

Станок радиально сверлильный 2А554 предназначен для обработки отверстий в средних и крупных деталях.

На радиально сверлильном станке 2А554 можно выполнять следующие виды работ:

• сверление
• зенкерование
• развертывание
• подрезка торца
• нарезание резьбы

Радиально-сверлильный станок 2А554 отличается прочной и надежной конструкцией, созданной из качественных материалов, гарантирующих стабильную работу и безопасность на всем сроке эксплуатации. Станки нашли широкое применение в единичном, мелкосерийном и серийном производстве, где их используются для быстрой и точной обработки разнообразных отверстий в средних и крупных деталях. Широкие функциональные возможности и превосходные технические характеристики позволяют выполнять следующие виды работ: сверление, зенкерование, развертывание, подрезка торца и нарезание резьбы различного диаметра. Данные станки оборудованы современной системой управления, которая обеспечивает высокий уровень производительности при эффективной и бесперебойной работе шпинделя на различных скоростях. Именно поэтому эти модели дают возможность оператору станка выполнять даже самые сложные операции за минимальное время. Отдельного внимания заслуживает оригинальный дизайн внешнего вида и применение новой технологии нанесения покрасочного материала, который обеспечивает повышенную защиту всех механизмов станка от негативного воздействия окружающей среды.

Диаметр сверления в стали, мм 50
Диаметр сверления в чугуне, мм 63
Расстояние от оси шпинделя до направляющих колонны (вылет), мм 375-1600
Расстояние от торца шпинделя до рабочей поверхности плиты, мм 450-1600
Крутящий момент шпинделя, нм 710
Осевое усилие на шпинделе, н 20000
Мощность главного двигателя, кВт 5.5
Осевое перемещение шпинделя, мм 400
Перемещение головки по рукаву, мм 1225
Перемещение рукава по колонне, мм 750
Вращение рукава вокруг колонны, грд 360
Частота вращения шпинделя, об/мин 18-2000
К-во частот вращения шпинделя 24
Подачи шпинделя на оборот, мм/об 0,045-5,0
К-во подач шпинделя 24
Конус шпинделя Морзе К5
Габариты, мм 2665х1030х3430
Вес, кг 4700

Радиально-сверлильный станок 2А554, описание, характеристики, видео

Модель Одесского ЗРСС 2А554 является классическим представителем радиально-сверлильного оборудования, эффективного при необходимости металлообработки крупных и средних металлических деталей. Эти станки относятся к крупногабаритным и профессиональным и имеют соответствующую стоимость, их можно купить по цене от 1 500 000 рублей и выше, в б/у состоянии они также обходятся дорого. Потребность в их установке должна быть обоснованной, со всеми особенностями конструкции и характеристики следует ознакомиться заранее.

Функции и задачи устройства

Отличительной особенностью станка радиально-сверлильного типа 2А554 является наличие вращающейся колонны с рабочей многофункциональной головкой, поворачиваемой на 360° и обрабатывающей закрепленные на тяжелом и устойчивом основании неподвижные заготовки с размерами до 1600 мм, то есть относящихся к средним и крупным. Высокое число степеней свободы шпинделя вкупе с хорошей защитой от перегрузок сокращают время сверлильных операций и повышают их производительность в разы, в плане экономии энергозатрат 2А554 выгодно отличается от моделей, осуществляющих перемещения массивных деталей на рабочем столе.

Технические возможности станка позволяют выполнять с достаточно высокой точностью (класс Н по ГОСТ 8-82) самые разные операции: сверления сквозных и глухих отверстий, зенкерования с целью улучшения показателей шероховатости, рассверливания и растачивания созданных ранее, включая полученные литьем, накатки резьбы с помощью метчиков. При условии закрепления дополнительных приспособлений и использовании специального режущего инструмента функции модели расширяются до подготовки канавок, вырезки пластин круглой формы из тонких листов металла, формирования отверстий с квадратным сечением, притирки цилиндров и клапанов, и выполнения других действий, присущих моделям расточного типа.

Радиально-сверлильный станок 2А554 характеризуется высокой производительностью и рассчитан на эксплуатацию в условиях серийного производства или ремонта с разными объемами выпуска. Модель имеет хорошую защищенность от перегруза, останавливающую работу при возникновении опасных ситуаций, и муфту для реверсирования шпинделя. Защита наружного покрытия корпуса допускает ее использование при неблагоприятных внешних условиях, в целом ее характеристики признаны универсальными. Максимальный экономический эффект при ее запуске достигается при работе со средними и крупными деталями, что сказывается на выборе ее отраслей применения (вплоть до заводов машиностроения).

Технические параметры рабочего вала станка 2А554 допускают обработку твердых сплавов и металлов, при крутящем моменте в 710 нм осевое усилие достигает 20000 н, что является довольно высоким значением. С помощью этого агрегата в чугуне формируются и растачиваются отверстия с диаметром до 63 мм, в сталях и сплавах – до 50, большое число частот вращения шпинделя (24) позволяют выбрать любой режим сверления и обработки абразивных и плотных материалов.

Принципиальным отличием радиально-сверлильных станков от классических вертикальных является перемещения рабочего вала с закрепленным инструментом относительно поверхности обрабатываемого изделия. Такой подход не случаен, при работе с тяжелыми и крупными заготовками большая част усилий уходит именно на их размещение, выверку и фиксацию, чем подачу сравнительно легкого рабочего инструмента. В случае модели 2А554 на шпинделе допускается закрепления насадок весом до 15 кг, что значительно расширяет ее функциональные возможности. При этом рабочий вал перемещается в любом направлении, включая радиальное, сверление отверстий производится в точке, ограниченной радиусом наибольшего и наименьшего вылета при круговом вращении относительно вертикальной колонны, то есть в довольно широких пределах.

В случае радиально-сверлильного станка 2А554 стандартная комплектация включает:

Неподвижное чугунное основание, выполненное в виде плиты с длиной в 2555 мм и шириной в 1020 мм с надежными Т-образными пазами зажимами и закрепленной на ней перпендикулярной круглой колонной. Последняя в свою очередь удерживает вращающеюся на плавном подшипниковом соединении наружную с рукавом рабочей головки, также способной к вертикальному, горизонтальному и радиальному перемещению. Размещенный в ней шпиндель по аналогии меняет положение в корпусе с целью изменения глубины сверления, его подача обеспечивается соответствующей гильзой. На позиционирующие передвижения рабочего узла данного станка уходит минимум усилий и энергозатрат, фиксация в определенном положении осуществляется гидравлическими зажимами.

По аналогии с другими радиально-сверлильными станками 2А554 обладает возможностью быстрого переключения режимов подач головки и числа оборотов шпинделя, наличие фрикционной муфты позволяет осуществлять его быстрый реверс. Контроль за достижением требуемой глубины сверления выполняется с помощью штурвального узла управления.

Модель в базовом исполнении подключается к трехфазной сети, она имеет 7 отдельных приводов (шпинделя, рукава, гидронасосов головки и колонны, наборов скоростей и подач) с общей мощностью потребления в 8900 Вт.

Технические характеристики и возможности 2А554

Рабочие показатели данного оборудования приведены в таблице ниже:

Приведенные характеристики радиально-сверлильного станка модели 2А554 подтверждают его универсальность, присущее такому оборудованию большое значения вспомогательного времени обработки уменьшено благодаря наличию многодисковой фрикционной муфте и гидравлическому управлению зажимами вращения колонны и непосредственно рабочей головки, конструкция является продуманной и не имеет учитываемых недостатков. По этой причине его рекомендуют приобрести в обход каких-либо зарубежных аналогов.

Преимущества модели, особенности эксплуатации

Из-за высокого веса (4700кг) радиально-сверлильный станок 2А554 нуждается в подготовке собственного надежного фундамента, требования к питающей сети также довольно высокие (мощность сети подтверждается расчетами, предусматривается возможность его быстрого выключения при возникновении нештатных и аварийных ситуаций). С целью продления службы как б/у, так и нового оборудования принимаются меры, снижающие риск вывода из строя рабочих узлов: перед каждым запуском проводится визуальный осмотр радиально-сверлильного станка, в ходе металлообработки отслеживается состояние противовеса, отвечающего за точность позиционирования рабочего инструмента.

К работе с данным оборудованием допускаются только прошедшие соответствующую подготовку квалифицированные специалисты, но в целом оно признано неприхотливым и простым в управлении, выполняемые операции и принцип подбора насадок интуитивно понятен оператору. Помимо этого, радиально сверлильный станок серии 2А554 ценится за:

• Универсальность и многофункциональность. По приведенным выше причинам его рекомендуют купить при необходимости металлообработки средних и габаритных изделий, но других ограничений нет, это оборудование одинаково хорошо подходит для небольших цехов и крупных предприятий
• Стабильность и неизменность технических характеристик в ходе длительной эксплуатации, подтверждаемые хорошим состоянием и работоспособностью б/у моделей.
• Широкий диапазон вращения частот шпинделя и число его переключений, позволяющие подобрать любой нужный режим обработки конструктивных материалов, уравновешенность этого узла вне зависимости от точки перемещения.
• Быстрое изменение скоростей и подач, возможность реверса рабочего вала.
• Возможность длительной работы и исключение риска выхода из строя радиально-сверлильного станка под действием перегруза благодаря системе предохранительных устройств.
• Наличие отдельных электродвигателей для обеспечения автономной работы узлов, включая насосы в системе СОЖ.
• Возможность установки на плите-основании рабочего стола для обработки мелких деталей и расширения выполняемых функций за счет смены или монтирования дополнительных насадок. При выборе оснастки следует помнить, что вес закрепляемого на головке инструмента у данной модели ограничен 15 кг.
• Надежное скрытие электрооборудования в специальной нише вращающегося рукава, а бака и насоса подачи СОЖ в плите станка.
• Хорошую коррозийную устойчивость внешнего покрытия корпуса, допускающую эксплуатацию модели при агрессивных условиях.
• Возможность изменения напряжения питающей сети отдельных рабочих узлов радиально-сверлильного станка (при условии дополнительной платы и предварительной договоренности).
• Стабильность и безопасность эксплуатации.

2А554 характеристики станка

2А554 — Станок радиально-сверлильный

Технические характеристики:

Станки модели 2а554 предназначены для сверления, рассверливания, зенкования, развертывания, нарезания резьбы; применяется в условиях единичного и серийного производства

Диаметр сверления в стали 45 по ГОСТ 1050-38, мм 50
Диаметр сверления в чугуне СЧ по ГОСТ 1412-89, мм 63
Условный диаметр нарезаемой резьбы в стали 45 по ГОСТ 1050-38 М52х5
Условный диаметр нарезаемой резьбы в чугуне СЧ по ГОСТ 1412-89 М54х4

Расстояние от оси шпинделя до направляющей колонны (вылет), мм

наибольшее 1600
наименьшее 375

Наибольшая масса инструмента, устанавливаемого на станке, кг 15
Диаметр гильзы шпинделя, мм 90+0,02
Обозначение конца шпинделя по ГОСТ 24644-81 Морзе 5 АТ6

Расстояние от торца шпинделя до рабочей поверхности плиты, мм

наибольшее 1600
наименьшее 450

Перемещение шпинделя, мм

наибольшее 400
на один оборот лимба 120
на одно деление лимба 1

Наибольшее перемещение сверлильной головки по рукаву, мм 1225
Наибольшее вертикальное перемещение рукава по колонне, мм 750
Наибольший угол поворота рукава вокруг оси колонны, град. 360
Скорость вертикального перемещения рукава, м/с (м/мин) 0,023 (1,4)
Скорость вращения отвода шпинделя, м/с (м/мин) 0,06 (3,5)
Пределы частоты вращения шпинделя, мин-1 18. 2000
Пределы подачи шпинделя, мм/об 0,045. 5,0
Число ступеней вращения шпинделя 24
Число ступеней рабочих подач 24
Наибольший крутящий момент на шпинделе, Н.м. 7100
Наибольшее усилие подачи, Н 20000

Суммарная мощность установленных на станке электродвигателей, кВт 8,925

главного движения 5,5
перемещения рукава 2,2
гидрозажима колонны 0,55
насоса охлаждения 0,125
ускоренного отвода шпинделя 0,55

Класс точности по ГОСТ 8-82 Н

Габаритные размеры, мм

длина 2850
ширина 1030
высота 3430

Масса станка без съемных приспособлений, кг 4700

Радиально-сверлильный станок 2А554

Описание

Радиально-сверлильный станок 2А554 предназначен для обработки отверстий в средних и крупных деталях.

На станке можно выполнять следующие виды работ:

• сверление
• зенкерование
• развертывание
• подрезка торца
• нарезание резьбы

Станок радиально сверлильный 2А554 применяется в индивидуальном, мелкосерийном и серийном производстве. Компоновка станков 2А554 традиционная для радиально-сверлильных станков и включает: Колонну, поворачивающуюся вокруг вертикальной оси на подшипниках цоколя (2А554). Рукав с возможностью вертикального перемещения по колонне и с возможностью вращения вокруг вертикальной оси вместе с колонной. Сверлильную головку с возможностью горизонтального перемещения по направляющим рукава.

Шпиндель 2А554, смонтированный в цилиндрической гильзе, с возможностью вертикального перемещения в корпусе сверлильной головки. Подача обеспечивается гильзой шпинделя. Все остальные перемещения — позиционирующие. Все части станков 2А554 перемещаются с минимальным усилием и фиксируются в рабочем положении посредством гидравлических зажимов. Все органы управления сосредоточены на панели управления сверлильной головки. Предварительный набор частоты вращения и подачи шпинделя, а также гидравлическое управление коробками скоростей и подач обеспечивает быстрое изменение режимов.

Фрикционная муфта 2А554, встроенная в коробку скоростей, обеспечивает быстрый реверс при нарезке резьб и предохраняет коробку скоростей от перегрузок. Шпиндель станка уравновешен в любой точке его перемещения. Штурвальное устройство управления сверлильной головкой радиально сверлильного станка 2А554, имеет возможность выключения механической подачи при достижении заданной глубины сверления.

Стандартное напряжение электрической сети — 380В, 50Гц. За дополнительную плату возможна установка электроаппаратуры для других значений напряжения сети.

Радиально-сверлильный станок 2А554

Вы здесь

Оглавление

1. Габариты рабочего пространства
2. Устройство радиально-сверлильного станка
3. Кинематическая схема радиально-сверлильного станка
4. Шпиндель радиально-сверлильного станка
5. Сверлильная головка станка
6. Коробка скоростей радиально-сверлильного станка
7. Коробка подач радиально-сверлильного станка
8. Техническая характеристика радиально-сверлильного станка

Радиально-сверлильный станок 2А554 предназначен для сверления отверстий в сплошном материале, рассверливания, зенкерования, а также нарезание резьбы метчиком.

Повышение производительности и функциональных возможностей станка возможны с применением приспособлений и специального инструмента, которые позволяют выполнять выточку внутренних канавок, вырезку круглых пластин, а также работы, характерные для расточных станков.

Фурнитура Кронас по доступным ценам тут!

Габариты рабочего пространства

Устройство радиально-сверлильного станка 2А554

1. Плита;
2. Система охлаждения;
3. Заземление;
4. Электрооборудование;
5. Цоколь, колона;
6. Зажим рукава;
7. Рукав;
8. Гидрозажим;
9. Токосъемник;
10. Гидростанция;
11. Редуктор;
12. Механизм подъема;
13. Электрооборудование;
14. Механизм ручного перемещения;
15. Штурвальное устройство;
16. Шпиндель;
17. Механизм подач;
18. Управление фрикционной муфтой;
19. Электрооборудование;
20. Ускоренный отвод шпинделя;
21. Противовес;
22. Зажим головки;
23. Насосная станция;
24. Система смазки;
25. Гидрокоммуникация;
26. Главный цилиндр;
27. Привод гиропреселектора;
28. Гидропремелектор;
29. Фрикционная муфта;
30. Коробка скоростей;
31. Коробка подач 24 скорости;
32. Коробка подач 12 скоростей;
33. Сверлильная головка;
34. Гидропанель

Кинематическая схема радиально-сверлильного станка 2А554

Шпиндель радиально-сверлильного станка

Шпиндель станка 1 расположен в выдвижной пиноли 5. В передней опоре, кроме двух радиальных шариковых подшипников, установлен также упорный подшипник 3, воспринимающий осевую нагрузку при сверлении.

В задней опоре расположенный радиальный и упорный подшипники 7 и 6 соответственно. Затяжка упорных подшипников выполняется через опорную шайбу 8 гайкой 9.

Передача вращательного движения от коробки скоростей к шпинделю выполняется через его хвостовую часть, которая шлицами входит в сопряжение с гильзой коробки скоростей.

Нижняя часть шпинделя имеет конус Морзе 5 для установки режущего инструмента.

На пиноли шпинделя 7 нарезана рейка, предназначенная для передачи движение подачи. Специальной шпонкой 12 обеспечивается ограничение хода шпинделя, конец которого заходит в паз пиноли.

Штырь 2 служить для остановки шпинделя в крайних положения, которые воздействует на микропереключатель 10, размыкая цепи питания электродвигателя.

Сверлильная головка станка

Сверлильная головка состоит из нескольких сборочных единиц. Коробка скоростей и подач расположены в верхней части головки. В задней плоскости прикреплена панель управления гидросистемой. Кроме этого, головка снабжена электрогидравлическими механизмами преднабора (преселекции). Позволяющие производить следующий технологический режим обработки еще до окончания предыдущего.

Размещается она на направляющих рукава, по которым с легкостью перемещается в радиальном направлении.

Легкость перемещения обеспечивается за счет применения комбинированных направляющих качения-скольжения. В отжатом состояние зазор между направляющими головки и рукава составляет 0,03-0,05 мм, а по верхним направляющим головка перемещается по роликам.

Ролики 1 и 4 установлены на шариковых подшипниках 13 на эксцентриковых осях 12.

Регулировка зазора между направляющими осуществляется за счет эксцентриковых осей 17.

Коробка скоростей радиально-сверлильного станка

Коробка скоростей сверлильного станка предназначена для передачи шпинделю 24-х скоростей вращения. Различные скорости вращения шпинделя обеспечиваются за счет переключение соответствующих подвижных блоков. На первом валу расположена фрикционная муфта, служащая для соединения кинематической цепи между приводом электродвигателя и шпинделем.

С верхней муфтой коробка скоростей станка соединяется зубчатым блоком 3 и 4, а с нижней муфтой – зубчатым колесом 24, закрепленным на валу 10, через паразитную шестерню 23.

Плавность и бесшумность работы, а также передача высоких нагрузок обеспечивается за счет изготовления всех зубчатых колес и шестерен из качественной стали, закалкой и последующей шлифовкой.

Коробка подач радиально-сверлильного станка

Коробка подач сверлильного станка расположена между шпинделем и механизмом подачи и получает вращательное движение от шпинделя через зубчатую передачу 1.

Нижними опорами валов 6 и 7 служат гнезда, расположенные в промежуточной плите 4.

На валу 7 расположена переборная шестерня 3. В механизме подачи располагается дополнительная переборная группа.

Техническая характеристика радиально-сверлильного станка 2А554

Расстояние от оси шпинделя до направляющих колоны,мм:

Наибольшее перемещение сверлильной головки по колонне,мм

Радиально сверлильные станки — обзор моделей

Радиально сверлильные станки применяются для высверливания сквозных и глухих отверстий в металлических либо деревянных деталях, а также для выполнения ряда вспомогательных операций — зенкерования, расточки, развертывания и нарезания резьбы.

Радиально сверлильный станок

В данной статье представлена информация о радиально сверлильных агрегатах. Мы изучим их функциональное назначение, сферу применения, конструктивные особенности и рассмотрим востребованные модели оборудования.

1 Назначение, функциональные возможности

Радиально сверлильные станки широко используются как в массовом, так и в единичном производстве для формирования отверстий в деталях из металла, чугуна и цветных сплавов. Основным движением в оборудовании данного класса является вращательное движение рабочего инструмента — сверла, и его возвратно-поступательная подача.

Радиальные агрегаты ориентированы на работу с крупногабаритными деталями, непригодными для рассверливания на обычных вертикальных станках из-за трудоемкости перемещения заготовки по рабочему столу. В отличие от стандартного оборудования, в радиальных механизмах зафиксированная на плоскости стола деталь остается неподвижной, а в требуемое положение перемещается шпиндель с рабочим инструментом.

От типа смонтированного на шпиндель рабочего инструмента непосредственно зависят функциональные возможности агрегата. Так, современные радиально сверлильные станки способы выполнять следующие операции:

• сверление;
• зенкерование;
• зенкование;
• развертывание;
• растачивание;
• подрезка торцов;
• нарезание резьбы (метрическая, дюймовая)

Ключевыми характеристиками оборудования являются три параметра: максимальный диаметр сверления, вылет шпинделя по отношению к станине и размеры рабочего стола, последние 2 определяют размеры деталей, которые может обрабатывать конкретный агрегат.
к меню ↑

1.1 Радиально сверлильный станок в работе (видео)

к меню ↑

1.2 Особенности конструкции

В зависимости от конструктивных особенностей все радиальные агрегаты классифицируются на три группы:

• универсальные (стационарные);
• переносные (используются для обработки крупногабаритных заготовок, к которым оборудование подается подъемным краном);
• самоходные (перемещаются на тележках по рельсовым путям, фиксируются на деталях посредством башмаков).

Схема конструкции радиального станка 2Е18П

Конструкция станка состоит из следующих узлов:

1. Фундаментная плита.
2. Несущая колонна.
3. Гидрозажим.
4. Поворотная гильза.
5. Траверса.
6. Сверлильная головка.

В процессе обработки сверлильная головка может перемещаться как вдоль направляющей траверсы, так и поворачиваться в пределах 360 0 благодаря перемещению поворотной гильзы. Сама деталь устанавливается на рабочем столе либо прямо на фундаментной плите (зависит от конструкции конкретного станка).

Колонна, монтирующаяся на фундаментной плите, выполняется из металлической трубы. На ее верхней части установлен механизм подъема, перемещающий траверсу в вертикальной плоскости. Сверлильная головка представляет собой отдельный конструктивный узел, состоящих из блока скоростей, механизма подачи и шпинделя.

Сверлильная головка в таком оборудовании имеет конструкцию, аналогичную вертикально-сверлильным агрегатам, однако она отличается повышенным числом подач и оборотов. Увеличенная скорость вращения шпинделя требует эффективной смазки, которая обеспечивается системой автоматической подачи СОЖ (резервуар с жидкостью, как правило, размещается внутри фундаментной плиты).

Крутящий момент на шпиндель сообщается от двигателя через коробку скоростей, состоящую из зубчатых колес. В качестве привода используются асинхронные двигатели, в одном станке может устанавливаться 3-8 моторов, каждый из которых отвечает за движения определенного узла конструкции. Для примера: распространенный станок 2А553 имеет 7 движков (электрическая схема демонстрирует расположение каждого из приводов):

Электрическая схема станка 2А554

• M1 — двигатель насоса подачи СОЖ;
• M2 — двигатель шпинделя;
• M3 — двигатель ускоренного отвода шпинделя;
• M4 — двигатель траверсы;
• M5 — двигатель гидронасоса траверсы;
• M6 — двигатель набора скоростей;
• M7 — двигатель набора подач.

Кинематическая схема данного станка, в свою очередь, состоит из 5-ти кинематических цепей: движения подачи, ускоренного перемещения шпинделя, вертикального движения траверсы, перемещения сверлильной головки по траверсе, вращения шпинделя.
к меню ↑

2 Распространенные модели

Среди широко распространенных во времена СССР радиально-сверлильных агрегатов, используемых на производственных предприятиях и по сей день, выделим следующие модели оборудования:

• ГС535;
• 2К550;
• 2Л53;
• 2Н55.

Радиально сверлильный станок ГС545 способен рассверливать отверстия в любой пространственной ориентации, это сравнительно малогбаритная переносная конструкция весом в 1.36 тон и размером 180*925*2260 см. Агрегат имеет следующие технические характеристики:

• максимальный диаметр сверления — 45 мм;
• вылет шпинделя — от 320 до 1100 мм;
• количество рабочих подач — 4 шт;
• наибольшее усилие подачи — 12 кН;
• мощность главного привода — 3000 Вт;
• обороты шпинделя — от 45 до 2000 об/мин.

Современным аналогом модели ГС545 является радиально сверлильный станок 2К250, обладающий схожими функциональными возможностями. Агрегат рассверливает отверстия диаметром до 50 мм, мощность движка в нем увеличена до 4000 Вт, а усилие подачи — до 20 кН.

Среди крупногабаритного оборудования выделим радиально сверлильный станок 2А554, способны сверлить отверстия диаметром до 63 мм. Данная установка весит 4 тонны, она может работать с деталями размером до 125*160*160 см. 2А554 оснащен движком на 5500 Вт, выдающем до 2000 об/мин. Число подач — 24 шт.

Распространенным агрегатом компактного типа является радиально сверлильный станок MetalMaster TDR 20 — это китаец, весящий 354 кг и имеющий скромные габариты — 88*50*106 мм. Рассмотрим технические характеристики данной модели:

• максимальный диаметр сверления — 20 мм;
• вылет шпинделя — до 370 мм;
• мощность главного привода — 750 Вт;
• обороты шпинделя — от 210 до 2000 об/мин.

Среднерыночная стоимость TDR 20 составляет 195 тыс. рублей, по соотношению цена/качество это одна из лучших моделей в своем классе.

MetalMaster TDR 20

В отдельную категорию отнесем радиально-сверлильное оборудование с ЧПУ, используемое в серийном производстве. Система ЧПУ (числовое программное управление) позволяет полностью автоматизировать работу оборудования, увеличив тем самым его продуктивность и точность обработки деталей.

Роль оператора в управлении агрегатами с ЧПУ сводится к минимуму, работу станка контролирует программа, задающая периодичность и траекторию движения рабочего инструмента. В отечественной промышленности наиболее распространенной моделью сверлильного оборудования с ЧПУ является станок 2Р135Ф2 производства Стерлитамакского станкостроительного завода.

Также отметим такой агрегат как настольный миниатюрный сверлильный станок радиолюбителя, предназначенный для сверления электрических плат. Проверенные модели- 5166А (отечественный), ZJ-3104 и BG-5158 (китайцы).
к меню ↑

2.1 Типичные неисправности

Всевозможные неисправности, возникающие в процессе использования сверлильных агрегатов, не являются редкостью, поскольку на производстве такие станки эксплуатируются в условиях тяжелой беспрерывной работы. Наиболее продуктивными, но вместе с тем самими подверженными разным видам повреждений, являются станки с гидравлическим приводом серии 2Н55.

Схематическое дополнение к таблице

Предлагаем вашему вниманию перечень типовых неисправностей и способы их решения.

Устранение серьезных повреждений и капитальный ремонт техники лучше доверить профильным специалистам. В плане ремонтопригодности значительно выигрывает советское оборудование, запчасти на которое доступны и дешевы.

Станок радиально-сверлильный 2А554-1

Технические характеристики

• Диаметр сверления в стали, мм 63
• Диаметр сверления в чугуне, мм 80
• Крутящий момент шпинделя, нм 800
• Осевое усилие на шпинделе, н 22000
• Мощность главного двигателя, кВт 7,5
• Осевое перемещение шпинделя, мм 400
• Перемещение головки по рукаву, мм 1225
• Перемещение рукава по колонне, мм 750
• Вращение рукава вокруг колонны, грд 360
• Частота вращения шпинделя, об/мин 18-2000
• К-во частот вращения шпинделя 24
• Подачи шпинделя на оборот, мм/об 0,045-5,0
• К-во подач шпинделя 24
• Конус шпинделя MK5
• Длина, мм 2665
• Ширина, мм 1030
• Высота, мм 3500
• Вес, кг 4800

Промышленный радиально-сверлильный станок 2А554-1 считается модифицированной версией 2М55 и активно применяется при серийном производстве в сборочных цехах, крупных ремонтных мастерских и производственных предприятиях для выполнения таких технологических операций:

• сверление;
• зенкерование;
• рассверливание;
• подрезка торцов в обоих направлениях;
• растачивание отверстий;
• развертывание;
• нарезание резьбы.

С помощью 2А554-1 возможно создавать глухие и сквозные отверстия в крупногабаритных деталях, а также проводить чистовую обработку заготовок, в процессе которой достигается заданная точность размеров. Основной принцип функционирования станка – это подача движения на сверлильную головку, а соответственно на инструмент, благодаря чему осуществляется сверление и резные работы.

При дополнительном оснащении конструкции 2А554-1 возможно не только расширить возможности, но и увеличить производительность. За дополнительную оплату предлагается укомплектовать агрегат втулками, сверлами и резцами, рабочим столом, патронами, за счет чего оператор может производить такие работы:

• формирование квадратных отверстий;
• выточка канавок во внутренней части заготовки;
• вырезка круглых элементов и др.

Типовая комплектация оборудования помимо станка в сборе, включает руководство по эксплуатации, комплект втулок, клинья для демонтажа запчастей, запасные детали, рабочие инструменты для обслуживания станка.

Структура оборудования 2А554-1 достаточно традиционная для радиально-сверлильных станков:

• литая колонна, которая поворачивается вокруг вертикальной оси за счет подшипников, что крепятся на цоколе;
• горизонтально перемещающаяся на рукаве сверлильная головка;
• расположенный в цилиндрической гильзе шпиндель;
• рукав, вертикально передвигающийся на колонне;
• фрикционная муфта, которая обеспечивает защиту коробке скоростей и быстрый реверс;
• механизм подачи охлаждающей жидкости в зону резания;
• элементы управления (кнопки и рукоятки), находящиеся на панели сверлильной головки;
• электрооборудование, монтированное с обратной стороны рукава.

Преимущества и особенности

Части станка крепятся к основе с помощью гидравлических зажимов, которые способны выдерживать большие нагрузки при обработке деталей. Быстрые сверлильные и резные работы производятся за счет гидравлического управления коробками скоростей и подач.

Оборудование обладает жесткой конструкцией, благодаря чему технологические операции проводятся с высокой точностью. Использовать 2А554-01 можно для обработки крупногабаритных деталей, чего не могут себе позволить более ранние модели радиально-сверлильных устройств. Если необходимо выполнить манипуляции с мелкими и средними по размеру деталями, оператор может монтировать рабочий стол небольших габаритов.

За счет передвижных блоков коробки скоростей становится возможным работать на одной из 24 ступеней частоты вращения (от 18 до 2000 оборотов в минуту). В сравнении с более ранними станками 2А55, 2Н55, промышленный агрегат 2А554-01 имеет такие отличительные особенности:

• современный механизм способен нарезать резьбу в стали 45 диаметром М52-5 мм;
• можно устанавливать оснастку, масса которой не более 15 кг;
• количество электродвигателей в конструкции увеличено до 7;
• общая мощность установленных электродвигателей – 8,9 кВт.

2А554-01 – это выгодное сочетание цены и качества, при постоянно высоких показателях производительности. Радиально-сверлильное оборудование отличается долговечностью, бесперебойным и безаварийным функционированием на производственных площадях.

2А554-1 позволяет выполнять даже самые сложные операции за короткое время. Стоит обратить внимание на применение новой технологии покраски конструкции устройства, что обеспечивает защиту от механического воздействия.

Технические характеристики и паспорт радиально-сверлильного станка 2А554

Радиально-сверлильный станок 2А554, производимый Одесским заводом радиально-сверлильных станков, был создан для обработки деталей, отличающихся значительными размерами и весом. Такие заготовки достаточно трудно обрабатывать с помощью обычного сверлильного аппарата, так как оператору приходится затрачивать серьезные усилия для их перемещения по поверхности рабочего стола. Конструктивные особенности станка модели 2А554 позволяют, манипулируя только рабочим органом оборудования, сверлить практически любую часть детали, а также эффективно выполнять ряд других технологических операций.

Внешний вид станка

Согласно техническому паспорту, оборудование данной модели применяют для:

• сверления отверстий различного диаметра;
• развертывания отверстий;
• зенкерования;
• нарезания в отверстиях внутренней резьбы;
• обработки торцов (подрезания).

Эффективно и без значительных трудозатрат со стороны оператора обрабатывать крупногабаритные заготовки на таком оборудовании можно благодаря тому, что его шпиндельная бабка обладает несколькими степенями свободы.

Основная часть органов управления радиально-сверлильного станка модели 2А554, в отличие от сверлильных устройств типовой конструкции, сосредоточена в рабочей головке. Последняя находится на специальной траверсе (рукаве), вращающейся вместе с колонной, на которой она смонтирована. Траверса, кроме вращения, может перемещаться по колонне по вертикальной оси, а сверлильная головка – по рукаву в горизонтальной плоскости.

Органы управления станка

Такие технические возможности значительно расширяют функциональность радиально-сверлильного станка модели 2А554. Система управления, которой он оснащен, позволяет достаточно легко автоматизировать выполняемые на нем технологические операции.

Технические характеристики станка 2А554

Все основные технические характеристики станка 2А554 представлены в таблице ниже.

Ниже вы можете бесплатно скачать полную техническую документацию по станку 2А554, а именно паспорт станка и руководство по эксплуатации его электрического оборудования.

Конструкция радиально-сверлильного станка модели 2А554

Элементами, составляющими конструкцию радиально-сверлильного станка 2А554, являются:

• фундаментная плита, служащая одновременно основанием станка и базой для размещения обрабатываемой заготовки (для обеспечения фиксации последней на верхней поверхности такой плиты имеется несколько Т-образных пазов);
• колонна, которая обеспечивает поворот траверсы и ее перемещение по вертикальной оси (для легкого, плавного и точного вращения в основании колонны смонтирован подшипниковый узел);
• траверса, смонтированная на колонне;
• рабочая головка, которая перемещается в горизонтальной плоскости по направляющим траверсы;
• механизм, обеспечивающий поворот траверсы и ее фиксацию в определенном положении;
• главный электродвигатель, приводной механизм, коробка регулирования подач.

Основные узлы станка (нажмите для увеличения)

Органы управления находятся на боковой части сверлильной головки радиально-сверлильного станка 2А554, что делает работу на нем удобной и эффективной. Оператор выставляет режимы перед началом обработки, что дает возможность повысить не только ее производительность, но и точность выполнения.

Назначение органов управления (нажмите для увеличения)

Конструкция станка разработана таким образом, что рабочая головка, в каком бы положении она ни была, всегда находится в уравновешенном состоянии, что значительно расширяет технические возможности аппарата.

Технические возможности устройства

Благодаря хорошо продуманной конструкции и использованию при ее создании качественных комплектующих станок модели 2А554 отличается достойными техническими характеристиками, удобством в эксплуатации и высокой эффективностью. Обладающий массой 4700 кг и габаритами 266,5х103х343 см, радиально-сверлильный станок данной модели соответствует категории точности «Н», что является хорошим показателем.

Кинематическая схема станка

Используя это устройство, можно сверлить отверстия диаметром до 50 мм в стальных и до 63 мм – в чугунных заготовках. Как указано выше, при помощи станка 2А554 можно нарезать внутреннюю резьбу, диаметр которой составляет М52х5 для стали и М54х4 – для чугуна.

В паспорте на станок указаны и такие параметры, как расстояние от колонны до оси шпинделя (375–1600 мм), а также расстояние от торца шпинделя до рабочего стола (450–1600 мм). Именно эти характеристики означают, что на данном станке допустимо выполнять обработку достаточно габаритных деталей.

Примечательной является такая характеристика данного устройства, как скорость подъема траверсы по колонне оборудования, составляющая 1,4 м/мин. Траверса станка вместе с колонной может поворачиваться на угол до 3600.

Габариты заготовок, которые можно обрабатывать на радиально-сверлильном станке 2А554, определяются размерами рабочего стола (102х255,5 мм). Для расширения функциональных возможностей станка на сверлильной головке можно устанавливать дополнительный инструмент, масса которого не должна быть больше 15 кг.

Габариты рабочего пространства

Эффективность и функциональность данного радиально-сверлильного станка определяют и характеристики шпиндельной головки.

• Скорость вращения шпинделя находится в интервале 18–2000 об/мин.
• Количество скоростей – 24.
• Максимальный крутящий момент – 710 Нм.
• Подача может осуществляться в интервале 0,045–5,0 мм/об.
• При осуществлении подачи может создаваться усилие до 20 кН.
• Посадочное отверстие в шпинделе (конус Морзе) – КМ5.

Радиально-сверлильный станок 2А554 в составе производственной линии

Для фиксации подвижных элементов станка в определенном положении используются зажимы двух типов:

• гидравлические (для остановки вращения колонны и перемещения сверлильной головки по траверсе);
• электрические (для торможения траверсы при ее перемещения по колонне в вертикальном направлении).

Конструкция радиально-сверлильного станка данной модели оснащена несколькими электродвигателями, отвечающими за различные движения его элементов: 5,5 кВт – вращение шпинделя с режущим инструментом; 2,2 кВт – перемещение сверлильной головки по траверсе. Пять дополнительных двигателей, которые обеспечивают работу насоса для подачи СОЖ, необходимы для точной фиксации элементов конструкции станка относительно друг друга и обрабатываемой детали.

Электрическая схема силовой части станка (нажмите для увеличения)

Между коробкой скоростей и главным двигателем станка установлена фрикционная муфта, отвечающая за включение, выключение и изменение направления вращения шпинделя.

Как обеспечить качественную и бесперебойную работу станка

Чтобы технические возможности радиально-сверлильного станка 2А554 можно было реализовать в полной мере, необходимо правильно подготовить его к работе. Заключается такая подготовка в обустройстве ровной площадки для установки станка, которая должна быть в состоянии выдержать его вес. Все конструктивные элементы аппарата необходимо проверить на наличие видимых дефектов. Только после этого можно приниматься за монтаж оборудования. Электрическая сеть должна быть рассчитана на потребляемую мощность радиально-сверлильного станка, которая указана в техническом паспорте.

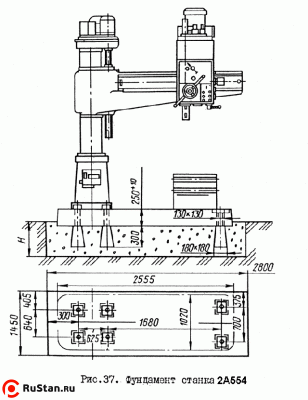

Монтажные размеры станка и схема фундамента

Существует несколько несложных правил, следование которым позволит вам эффективно и безопасно работать на таком устройстве, долго сохраняя все его изначальные характеристики.

• Любая нештатная ситуация, возникающая при работе на радиально-сверлильном станке, должна сопровождаться его полным отключением от электросети. Только после этого можно заниматься диагностикой и ремонтом оборудования.
• Чистку станка, изменение положения обрабатываемой заготовки, подтягивание резьбовых соединений и другие вспомогательные операции можно выполнять только после его выключения.
• В процессе эксплуатации станка необходимо регулярно контролировать состояние противовеса, отвечающего за работоспособность и точное функционирование шпиндельного узла.

Естественно, к работе на радиально-сверлильном станке можно допускать только операторов, которые имеют соответствующую квалификацию и знакомы с требованиями по технике безопасности.

Радиально-сверлильный станок 2А554

Для проведения операций, связанных с получением отверстий или их обработке, зачастую устанавливается радиально-сверлильный станок 2А554. Выпускается модель Одесским заводом, который специализируется на производстве подобного оборудования. Модель получила широкое применение в случаях, когда нужно проводить обработку заготовок большого диаметра и веса. Большой вес обуславливает то, что возникают проблемы с его перемещением.

Рассматривая технические характеристики радиально-сверлильного станка 2А554 следует уделить внимание тому, что во время работы подвижен только рабочий орган, на котором крепится инструмент. Именно поэтому конструкция весьма практична в применении и подходит для обработки самых различных заготовок.

Область применения

Станок радиально-сверлильный 2А554 в зависимости от оснащения может применяться для проведения самых различных работ. В качестве примеров можно назвать следующие операции:

1. Развертывание отверстий.
2. Сверление отверстий самого различного диаметра.
3. Зенкерование.
4. Обработка торцов.
5. Нарезание во внутренней поверхности резьбы.

Рассматриваемый станок радиально-сверлильного типа отличается от типовой конструкции тем, что большая часть органов управления сосредоточено на корпусе рабочей головки.

Основные технические характеристики

Расшифровка названия станка может указать довольно большое количество информации, но большая часть заносится в паспорт.

Производитель занес в паспорт следующую информацию:

1. Класс точности радиально-сверлильного станка 2А554 составляет Н. Этот момент определяет то, что использовать эту модель можно для получения весьма точных деталей.
2. Работа данного оборудования определяет то, что наибольший диаметр получаемого отверстия составляет 50 мм. При сверлении чугуна показатель повышается до 63 мм.
3. Все узлы радиально-сверлильного станка 2А554 рассчитаны на нагрузку, которая возникает при получении подобных отверстий.
4. Расстояние от оси шпинделя до заготовки регулируется в диапазоне от 375 до 1600 мм. По рукаву сверлильная головка перемещается на расстояние около 1225 мм.
5. Конструкция радиально-сверлильного станка 2А554 предусматривает и быстрое перемещение рукава по колоне со скоростью 1,4 м/мин.
6. Для обеспечения высокой функциональности рукав может поворачиваться вокруг оси колонны на 360 градусов. Эта особенность радиально-сверлильного станка 2А554 позволяет проводить обработку заготовок без ее переустановки.
7. Технические характеристики определяют то, что размер поверхностной плиты составляет 1020 на 2555 мм. Эти параметры определяют то, каких размеров может устанавливаться заготовка.
8. Гильза шпинделя имеет размер 90 м.
9. Максимальная частота вращения шпинделя варьирует в пределе от 18 до 2 000 об/мин. Конструкция позволяет устанавливать нужную скорость путем выбора одной из 24 передач. Для переключения скоростей есть специальные рукоятки.
10. Отверстие может получаться при достижении усилии 20 кН.
11. У радиально-сверлильного станка 2А554 кинематическая схема весьма сложна, для передачи движения устанавливается несколько электрических двигателей. Главное движение передается от двигателя с мощностью 5,5 кВт, привод рукава имеет мощность 2,2 кВт. Кроме этого у станка 2А554 есть система охлаждения, давление в которой создает мотор с мощностью 0,125 кВт.

Кинематическая схема станка 2А554

При рассмотрении особенностей станка 2А554 стоит учитывать, что суммарная мощность всех установленных моторов составляет 8,9 кВт. Масса этой модели составляет 4 700 килограмм, за счет чего существенно усложняется установка.

Конструктивные особенности

У данного радиально-сверлильного станка 2А554 классическая компоновка, которая представлена следующими узлами:

1. Фундаментная плита. Этот элемент является основанием станка 2А554, которое распределяет нагрузку и принимает давление, исходящее от всех узлов, заготовки и создаваемого давления на момент обработки заготовки.
2. Колона. На рассматриваемом станке устанавливается колонна, которая нужна для обеспечения поворота траверсы и перемещения головки в вертикальной оси. При изготовлении колоны используется чугун, который хорошо справляется с вибрационной и другой нагрузкой. Кроме этого чугун не реагирует на воздействие влаги, что существенно продлевает эксплуатационный срок.
3. Траверса. Она расположена на колонне и предназначена для перемещения режущего инструмента с элементами управления.
4. Рабочая головка предназначена непосредственно для подачи режущего инструмента. Для этого на траверсе расположены вертикальные направляющие.
5. Инструкция по эксплуатации предусматривает возможность поворота головки вокруг оси, что позволяет существенно ускорить работу.
6. У этой модели схема электрическая предусматривает передачу усилий от различных моторов. Коробка скоростей шпинделя получает усилие от основного мотора через приводной механизм. Сверление может проходить при самой различной скорости, для чего достаточно включить требуемую передачу. Шпиндельный привод при хорошем состоянии устройства не выдает сильный шум, но есть вероятность того, что при сильном износе привода с эксплуатацией будут проблемы. Неисправностей у модели может быть довольно много, важно своевременно проводить обслуживание.
7. Стол коробчатый позволяет проводить крепление самых различных заготовок, которые могут отличаться по форме и размерам.
8. Основной электродвигатель устанавливается на траверсе, еще один на колоне.
9. Элементы управления представлены рукоятками и кнопками.
10. Электропроводка спрятана в специальных гибких трубах, которые могут защитить их от механического и иного воздействия.

Электрическая схема станка 2А554

Рассматривая информацию, которую производитель занес в паспорт, следует уделить внимание тому, что органы управления находятся на боковой части сверлильной головки. Работа переключения скоростей шпинделя в станке 2А554, как и других функций, основана на установке всех параметров непосредственно перед началом сверления. Во время сверления или другой операции устанавливать иные параметры нельзя.

Коробка скоростей сверлильного станка 2А554

Технические возможности модели

Рассматривая назначение этого станка следует уделить внимание тому, что он имеет продуманную конструкцию и достойные технические характеристики. Особенности расположения отдельных узлов определяют высокую эффективность станка, его незаменимость при проведении многочисленных операций. Станок сверлильный 2А554, заправочные объемы которого могут существенно отличаться, может применяться при обработке чугуна, обычной или легированной стали.

Скачать паспорт (инструкцию по эксплуатации) радиально-сверлильного станка 2А554

Радиально-сверлильный станок 2А554 имеет схему электрическую, которая определяет подачу СОЖ под давлением в зону резания. За счет этого может существенно повышаться скорость резания и величина подачи. Величина объема устанавливаемой заготовки определяется размерами стола и высотой расположения головки на нем.

Проводя обзор этой модели также уделим внимание тому, что функциональность станка может быть существенно увеличена за счет дополнительной оснастки. В продаже есть довольно много различных устройств, основное ограничение касается веса. Так масса инструмента и оснастки не должна превышать показателя 15 килограмм. В противном случае на крепление будет оказываться существенная нагрузка.

Внешний вид станка 2А554

Из-за того, что 2А554 радиально-сверлильный станок, паспорт которого должен быть в комплекте поставки, имеет несколько подвижных элементов, конструкции нужны зажимы. У этого станка есть зажимы двух видов:

1. Гидравлический. Работа подобной конструкции основана на подаче жидкости под большим давлением к зажиму. За давление отвечает отдельный насос. У этой модели гидравлический зажим фиксирует вращение колонны и перемещение сверлильной головки по вертикальным направляющим.
2. Электрический. Данный элемент конструкции позволяет затормозить движение траверсы.

Общий вид радиально-сверлильного станка

Производитель станка радиально-сверлильного 2А554 провел установку фрикционной муфты, которая требуется для включения шпинделя и изменения направления вращения. Однако стоит учитывать, что предохранительного элемента у конструкции нет. Поэтому следует избегать перегрузок. Стол коробчатый для станка 2А554 производят при использовании высокопрочной стали. Это связано с тем, что вес заготовок может достигать нескольких сотен килограмм, в результате чего сильное давление приводит к деформированию поверхности.

Как продлить срок службы устройства?

При соблюдении некоторых рекомендаций можно существенно продлить срок службы устройства. Примером назовем нижеприведенные рекомендации:

1. Следует проводить обустройство ровной площадки, которая должна выдерживать давление, создаваемое оборудованием, инструментами и заготовками. С учетом того, что вес станка несколько тонн, приходится проводить подготовку основания.
2. Перед установкой и эксплуатацией следует проверить конструкцию на наличие видимых дефектов.
3. При установке следует учитывать высокую нагрузку, оказываемую на электрическую сеть. Так суммарная мощность устанавливаемых электрических моторов достигает 9 кВт.

Кроме этого есть несколько рекомендаций, которые следует учитывать при эксплуатации данного устройства:

1. При возникновении любой нештатной ситуации следует проводить полное отключение устройства от электросети. Ремонт и обслуживание должны проводится только при условии полного обесточивания. Это связано с тем, что во время работы устройство может прийти в движение.
2. Выполнять обслуживание и ремонт, настроечные работы можно только при полном выключении станка.
3. У конструкции есть противовес, который отвечает за работоспособность и точное позиционирование режущего инструмента. Во время работы следует постоянно следить за состоянием противовеса, иначе могут возникнуть проблемы.

Также следует уделять особое внимание выбранным режимам резания. Так скорость резания и величина подачи определяет нагрузку, которую испытывают основные узлы. Как ранее было отмечено, все узлы рассчитаны на возникновение нагрузки не более 20 кН. В противном случае ухудшается точность размеров и шероховатости поверхности. Радиально-сверлильный станок 2А554 может иметь неисправности, связанные с приводами, системой подачи СОЖ, с целостностью устройства электрического двигателя. Также тот момент, что заготовки имеют большой вес, определяет возможность деформации корпуса. В подобных случаях существенно ухудшается точность позиционирования подвижных элементов конструкции.
