Ролики для накатки резьб на Утяжеленных Бурильных Трубах (УБТ)
Ролики для накатки резьбы на Утяжеленных Бурильных Трубах (УБТ, для накатки внутренней резьбы)
Ролики для накатки резьбы на Утяжеленных Бурильных Трубах (УБТ, для накатки внутренней резьбы)
ГОСТ 28487-90 Резьба коническая замковая для элементов бурильных колонн. Профиль. Размеры. Допуски (с Изменением N 1) (строки из ГОСТа «Приложение №2 пункт 2. Для предохранения замковой резьбы от коррозии и заедания применяется фосфатирование или другие способы защиты поверхности, например, поликомпозиционными покрытиями на основе меди. Для повышения сопротивления усталости может применяться обкатка роликом, выполнение соединений коническим или цилиндрическими с зарезьбовыми разгрузочными канавками и др. Вид покрытия, метод повышения сопротивления усталости указывается в технической документации на конкретное изделие.» «Приложение №3 пункт 2. Зарезьбовая разгрузочная канавка по варианту 1 удобная для обработки. Однако при ее изготовлении происходит стачивание витков резьбы. Ее применение нецелесообразно при больших крутящих моментах свинчивания соединения и небольшом числе рабочих витков резьбы.
ГОСТ Р 50864-96 Резьба коническая замковая для элементов бурильных колонн. Профиль, размеры, технические требования (Строки из ГОСТа «пункт 4.8 Для повышения работоспособности резьбового соединения при знакопеременных изгибающих нагрузках для УБТ рекомендуется применение обкатки впадины резьбы роликами. Контроль натяга резьбы калибрами производится до обкатки.»)
Черт.1. Профиль наружной (ниппель) и внутренней (муфта) замковой резьбы (правой и левой) и размеры его элементов
* Размеры для справок
Р- шаг резьбы; K(2tgφ) — конусность резьбы; φ — угол уклона резьбы; Н — высота исходного треугольника резьбы;
h1 — высота профиля резьбы; h — рабочая высота профиля резьбы; b — срез вершины резьбы; f — срез впадины резьбы;
α — ширина площадки резьбы; r* — радиус закругления впадины резьбы; r1- радиус закругления вершин профиля резьбы
Параметры и элементы резьбы Форма профиля
Число витков на 25,4 мм 5 4
Тип предложения: предлагаю продукцию, услугу
Товар на сайте компании
Выбор бурильных труб
При вращательном бурении скважин малого диаметра (геологоразведочное бурение, бурение гидрогеологических скважин диаметром до 151мм) применяются бурильные трубы с: ниппельными (имеющими внутреннюю цилиндрическую резьбу с трапецеидальным профилем) и муфтово-замковыми (имеющими коническую резьбу) соединениями, а также утяжеленные бурильные трубы (УБТ).
Основные размеры и параметры перечисленных труб (по ГОСТ 8467-83 и ТУ 14-3-679-78) приведены в табл. 9.1 .
Разработаны ГОСТ Р51245-99 «Трубы бурильные геологоразведочные, типы и основные параметры», распространяющийся на бурильные трубы для всех видов, способов и условий геологоразведочного бурения на твердые полезные ископаемые и воду, инженерно-геологических изысканиях, сейсморазведке, и т.д.
Вид соединения бурильных труб выбирается в зависимости от наименьшего основного вида породоразрушающего инструмента.
Ниппельное соединение рекомендуется при диметрах скважин до 76 мм и высокооборотных способах бурения, муфтово-замковое — при проектируемых больших осевых нагрузках и частотах вращения до 400 мин-1, а также при подаче в скважину большого количества промывочной жидкости.
Примерное соотношение наружного диаметра бурильных труб (dт) муфтово-замкового соединения и основного диаметра скважины (Dскв) принимается равным:
(9.1)
а при ниппельном соединении:
(9.2)
Таблица 9.1 . Основные размеры бурильных труб и утяжелённых бурильных для колонкового бурения
Диаметр
труб, мм
Диаметр
ниппеля, мм
Наружный
диаметр
замка, мм
Наименьший
диаметр
отверстия, мм
При соединении труба в трубу (снаряды ССК и КССК) это соотношение еще больше.
При бурении на жидкие, газообратные полезные ископаемые и геотермальные источники бурильная колонна состоит из ведущей бурильной трубы, стальных или легкосплавных бурильных труб, УБТ, резьбовых переводников, центраторов и калибраторов.
Компоновку бурильной колонны (одноразмерную или одноступенчатую, составленную из бурильных труб одного и того же наружного диаметра; многоразмерную или многоступенчатую, составленную из труб различных наружных диаметров; многосекционную, составленную из нескольких участков труб одной и той же группы прочности, одного и того же наружного диаметра с одинаковой толщиной стенки и одинаковой конструкцией резьбовых соединений) выбирают исходя из конструкции скважины, способа бурения и горно-геологических условий.
В таблице 9.2 приводятся размеры и масса только стальных бурильных труб с высаженными внутрь и наружу концами.
Таблица 9.2 . Размеры, масса и жесткость стальных бурильных труб
| Труба | Муфта | Масса, кг | ||||
| Диаметр, мм | толщина стенки, мм | наружный диаметр, мм | 1 м гладкой трубы | двух высадок | муфты | |
| Услов- ный | Наруж- ный | |||||
| Бурильные трубы с высаженными внутрь концами | ||||||
| 60 | 60,3 | 7; 9 | 80 | 9,15; 11,3 | 1,5 | 02.07.11 |
| 73 | 73 | 7; 9; 11 | 95 | 11,4; 14,2; 16,8 | 2 | 4,2 |
| 89 | 89 | 7; 9; 11 | 108 | 14,2; 17,8; 21.2 | 3,2 | 4,4 |
| 102 | 101,6 | 7; 8; 9; 10 | 127 | 16,4; 18,5; 20,4 22,4 | 5 | 7 |
| 114 | 114,3 | 7; 8; 9; 10; 11 | 140 | 18,5; 20,9; 23,3 25,7; 28,0 | 6 | 9 |
| 127 | 127 | 7; 8; 9; 10 | 152 | 20,7; 23,5; 26,2; 28,9 | 6,5 | 10 |
| 140 | 139,7 | 8; 9;10; 11 | 171 | 26; 29; 32; 35 | 7,5 | 14 |
| 168 | 168,3 | 9; 10 | 197 | 35,3; 39,0 | 9,5 | 16,7 |
| Бурильные трубы с высаженными внутрь концами | ||||||
| 60 | 60,3 | 7; 9 | 86 | 9,15; 11,3 | 1,5 | 2,7 |
| 73 | 73 | 7; 9; 11 | 105 | 11,4; 14,2; 16,8 | 2,5 | 4,7 |
| Бурильные трубы с высаженными наружу концами | ||||||
| 89 | 89 | 7;9;11 | 118 | 14,2; 17,8; 21,2 | 3,5 | 5,2 |
| 102 | 101,6 | 8;9;10 | 140 | 18,5; 20,4; 22,4 | 4,5 | 9,0 |
| 114 | 114,3 | 8;9;10;11 | 152 | 20,9; 23,3; 25,7; 28,0 | 5,0 | 11,0 |
| 140 | 139,7 | 8;9;11 | 185 | 26,0; 29,0; 35,0 | 7,0 | 15,0 |
Для бурения неглубоких вертикальных скважин роторным способом рекомендуется применять трубы типа ТБВ, ТБН, ТБВК и ТБПВ; для бурения глубоких скважин в осложненных условиях — трубы типа ТБВК, ТБНК, ТБС и ТБПВ; для бурения вертикальных скважин с использованием забойных двигателей — трубы типа ТБН, ТБНК и ТБПВ; для бурения наклонно направленных скважин с использованием забойных двигателей — трубы типа ТБНК, ТБПВ и ЛБТ.
Наддолотный комплект, обычно принимаемый длиной 500 м, устанавливается над УБТ и составляется из бурильных зруб типа ТБПВ, ТБНК, ТБС, ТБПВ группы прочности Д с максимальной толщиной стенки.
Основные размеры и масса УБТ приведены в табл.9.3.
Ролики для накатки резьбы на Утяжеленных бурильных трубах (УБТ, наружная) в Москве
Ролики для накатки резьбы на Утяжеленных бурильных трубах (УБТ, для накатки наружной резьбы)
ГОСТ 28487-90 Резьба коническая замковая для элементов бурильных колонн. Профиль. Размеры. Допуски (с Изменением N 1) (строки из ГОСТа «Приложение №2 пункт 2. Для предохранения замковой резьбы от коррозии и заедания применяется фосфатирование или другие способы защиты поверхности, например, поликомпозиционными покрытиями на основе меди. Для повышения сопротивления усталости может применяться обкатка роликом, выполнение соединений коническим или цилиндрическими с зарезьбовыми разгрузочными канавками и др. Вид покрытия, метод повышения сопротивления усталости указывается в технической документации на конкретное изделие.»«Приложение №3 пункт 2. Зарезьбовая разгрузочная канавка по варианту 1 удобная для обработки. Однако при ее изготовлении происходит стачивание витков резьбы. Ее применение нецелесообразно при больших крутящих моментах свинчивания соединения и небольшом числе рабочих витков резьбы.
ГОСТ Р 50864-96 Резьба коническая замковая для элементов бурильных колонн. Профиль, размеры, технические требования (Строки из ГОСТа «пункт 4.8 Для повышения работоспособности резьбового соединения при знакопеременных изгибающих нагрузках для УБТ рекомендуется применение обкатки впадины резьбы роликами. Контроль натяга резьбы калибрами производится до обкатки.»)
Черт.1. Профиль наружной (ниппель) и внутренней (муфта) замковой резьбы (правой и левой) и размеры его элементов
* Размеры для справок
Р- шаг резьбы;K(2tgφ) — конусность резьбы; φ — угол уклона резьбы;Н — высота исходного треугольника резьбы;
h1 — высота профиля резьбы;h — рабочая высота профиля резьбы;b — срез вершины резьбы;f — срез впадины резьбы;
α — ширина площадки резьбы;r* — радиус закругления впадины резьбы; r1- радиус закругления вершин профиля резьбы
Таблица 1
Размеры в мм
Параметры и элементы резьбыФорма профиля
IIIIIIIVV
Число витков на 25,4 мм54
Р5,086,35
K(2tgφ)1:41:61:4
φ7°7’30″4°45’48»7°07’30»
Н4,3765,4715,4875,471
h12,9933,7423,7553,0953,083
h2,6263,2833,2932,6332,625
b0,8751,0941,0971,4271,423
f0,5080,6350,965
α1,0161,2701,651
r*0,5080,6350,965
r10,38
* Размер приведен для проектирования резьбообразующего инструмента.
Примечания :
1. Шаг резьбыР измеряется параллельно оси резьбы.
2. Указанная точность размера h1 необходима для определения параметров профиля резьбы для резьбообразующего инструмента.
4. ДОПУСКИ
4.2. Предельные отклонения параметров замковой резьбы не должны превышать следующих:
шага на длине резьбы 25,4 мм между любыми двумя нитками, мм±0,05
шага на всей длине резьбы, мм±0,11
угла наклона боковой стороны профиля 30°±30′
конусности на длине конуса 100 мм :
наружного и среднего диаметра наружной резьбы, мм+0,25
внутреннего и среднего диаметра внутренней резьбы, мм-0,25
радиуса закругления вершин профиля резьбыr1, мм+0,2
4.3. Предельные отклонения высоты профиля замковой резьбы должны соответствовать указанным на черт.3 и в табл.3.
Черт.3. Предельные отклонения высоты профиля замковой резьбы
Черт.3
Таблица 3,мм
Шаг резьбыРПредельные отклонения высоты профиля наружной и внутренней резьбы
∆h1
4,233 (для профиля VI)-0,060+0,040
5,08 (для профилейI)-0,120+0,080
6,35 (для профилейII-V)-0,180+0,120
Примечание. Предельные отклонения, указанные в табл.3, являются исходными для проектирования резьбообразующего инструмента и факультативными для изделий.
4.5. Параметры шероховатости поверхности резьбы Rα должны быть не более 3,2 мкм.
Компания Торговый Дом РусСтанкоСбыт разместила свои товары и услуги на сайте Пропартнер 16.07.2013, и зарекомендовала себя как проверенный продавец.
Данная страница не является публичной офертой, реальная стоимость предоставления товара или оказания услуги Ролики для накатки резьбы на Утяжеленных бурильных трубах (УБТ, наружная) может отличаться от от 9 000 до 12 000 руб/шт. Для получения точной информации обратитесь, пожалуйста, в организацию Торговый Дом РусСтанкоСбыт по e-mail или через официальный сайт.

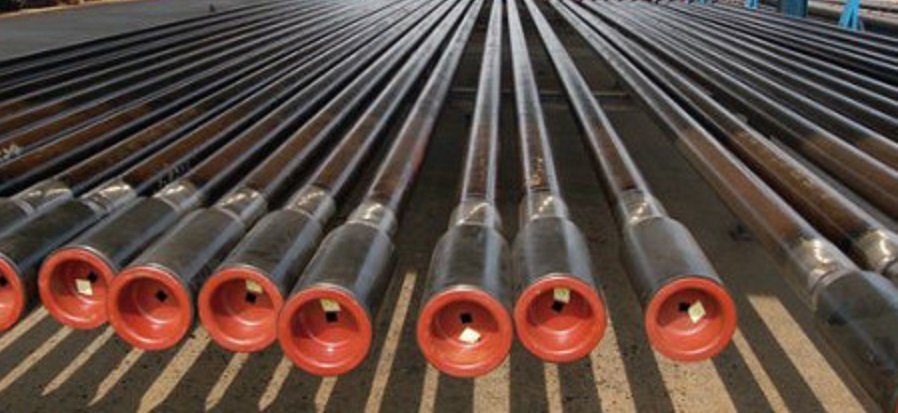

Трубы бурильные утяжеленные
Завершающая труба колонны
Утяжеленная бурильная труба (УБТ) — завершает колонну (внизу), имеет высокую плотность сплава (группы Л, М/G105, S135) и большую толщину стенки для передачи максимальной нагрузки или ударной силы при бурении.
Отечественной промышленностью изготавливаются утяжеленные бурильные трубы следующих конструкций:
горячекатаные, гладкие по всей длине (ТУ 14-3-835-79) (рисунок);
гладкие по всей длине, со сверленым отверстием и механической обработкой, cбалансированные (УБТС-2 по ТУ 51-744-77) (рисунок);
термообработанные, по всей длине гладкие, со спиральными канавками и квадратного сечения (типа А, Б, Б/1, Л, Л/1, Е, ЕН, ЕН/1, ЕЛ и ЕЛ/1 по ТУ 26-12-775-90) (рисунок).
Изготовители: Таганрогский металлургический завод (ТМЗ)
347928 г. Таганрог Ростовской обл., ул. Завод-ская, 1
тел. 5-03-02 телетайп 298202, телеграф «Прокат»
Завод специального оборудования (ДЭМЗСО)
293720 Украина, г. Дрогобыч Львовской обл.,
ул. Бориславская, 51/1
тел. 2-23-51 телетайп 734722, телеграф «Пламя»
Сумское производственное объединение им. М. В. Фрунзе
244004 Украина, г. Сумы, ул. Горького, 58
тел. 4-11-08 телетайп 174129, телеграф «Сумы Фрунзе»
Трубы, бурильные утяжеленные горячекатаные (ТУ 14-3-385-79) изготавливаются из стали группы прочности Д с механическими свойствами и параметрами, приведенными ниже.
Изготовитель: ТМЗ
Трубы бурильные утяжеленные сбалансированные УБТС-2 (ТУ 51-744-77) изготавливаются гладкими по всей длине со сверленым отверстием и механической обработкой, что обеспечивает необходимую балансировку (см. рис.).
Трубы подвергаются термообработке по концам на длину 0,8. 1,2 м.
Для повышения усталостной прочности резьбовые соединения имеют зарезьбовые разгрузочные канавки (ЗРК) с радиусами галтельных переходов у ниппеля 6 мм, у муфты 8 мм.
УБТС-2 изготавливаются из легированных сталей с механическими свойствами, приведенными ниже.
Геометрические параметры сбалансированных УБТС-2 приведены в табл. 83.
Изготовитель: Дрогобычский экспериментально-механический завод
специального оборудования (ДЭМЗСО)
Трубы бурильные утяжеленные ТУ 26-12-775-90) изготавливаются в соответствии с нормами Sрес 7 и др. АР1, термообработанные по всей длине, следующих типов:
А — гладкие без проточок;
Б — с проточками под элеватор и клиновой захват;
Б/1-с проточками под элеватор и клиновой захват с наплавкой твердым сплавом;
Л — с проточкой под элеватор;
Л/1-с проточкой под элеватор с наплавкой твердым сплавом;
Д/1 — квадратного сечения с наплавкой твердым сплавом;
Е-со спиральными канавками;
ЕН-со спиральными канавками и проточками под элеватор и клиновой захват;
ЕН/1-со спиральными канавками и проточками под элеватор и клиновой захват с наплавкой твердым сплавом;
ЕЛ — со спиральными канавками и проточкой под элеватор;
ЕЛ/1 -со спиральными канавками и проточ-кой под элеватор с наплавкой твердым сплавом.
Изготовитель: Сумское производственное объединение им. М. В. Фрунзе
Трубы изготавливаются из стали 45ХГМА с механическими свойствами, приведенными ниже.
В табл. 84 приведены геометрические параметры УБТ типов А, Б, Б/1, Л, Л/1, а в табл. 85 — типов Е, ЕН, ЕН/1, ЕЛ и ЕЛ/1.
Трубы, бурильные утяжеленные квадратного сечения типа Д/1 имеют следующие геометрические параметры (табл. 86).
В табл. 87 приведены рекомендуемые моменты свинчивания термообработанных УБТ.
Утяжеленные бурильные трубы (УБТ)
Применяются для создания необходимой нагрузки на породоразрушающий инструмент, а так же для увеличения жесткости нижней части бурильной колонны.
С применением УБТ улучшаются условия работы бурильных труб, снижается возможность их обрыва, кроме того, утяжеленные бурильные трубы способствуют сохранению заданного направления скважины.
Наше предприятие производит УБТ следующего сортамента:
| Наружный диаметр, мм | Внутренний диаметр, мм | Толщина стенки, мм | Длина, мм |
|---|---|---|---|
| 73 | 35 | 19 | 4500 — 8000 |
| 89 | 45 | 22 | 4500 — 8000 |
| 108 | 56 | 26 | 4500 — 8000 |
| 127 | 72 | 28 | 4500 — 8000 |
| 146 | 74 | 36 | 6000 — 8000 |
| 178 | 90 | 44 | 8000 — 9000 |
| 203 | 100 | 50 | 8000 — 9000 |
| 219 | 112 | 60 | 8000 — 9000 |
| 245 | 135 | 55 | 8000 — 9000 |
| 273 | 213 | 30 | 6000 — 9000 |
Утяжеленные бурильные трубы поставляются комплектами, состоящими из одной наддолотной трубы и нескольких промежуточных труб. Комплектность указывается в заказе.
Промежуточные трубы имеют на одном конце внутреннюю замковую резьбу, а на другом — наружную.
Наддолотные трубы имеют на обоих концах внутреннюю замковую резьбу. Замковая резьба согласно ГОСТ 5286-75. УБТ изготавливаются из стали категории прочности «Д» и «К».
Утяжеленные бурильные трубы (УБТ) изготавливаются по ТУ 27.2-32698053-005-2005
Трубы квадратного сечения поставляются комплектами, состоящими из нескольких промежуточных труб (УБТК), имеющих на одном конце внутреннюю резьбу, а на другом конце наружную резьбу, нижнего и верхнего переводника. По требованию заказчика допускается поставка только одних труб УБТК, а также только одного нижнего или верхнего переводника.
| Условное обозначение трубы | Обозначение замковой резьбы А по ГОСТ 28487 | Сторона вкадрата А +2,4 | Внутренний диаметр d ±4 |
|---|---|---|---|
| УБТК 112хЗ-88 | З-88 | 112 | 33 |
| УБТК 127хЗ-102 | З-102 | 127 | 57 |
| УБТК 140хЗ-117 | З-117 | 140 | 57 |
| Обозначение переводника | Обозначение замковой резьбы по ГОСТ 28487 | Наружный диаметр D±0,5 | Внутренний диаметр d ±0, | Общая длина L+10 | |
|---|---|---|---|---|---|
| А | В | ||||
| П-76/88 | З-76 | З-88 | 113 | 38 | 395 |
| П-76/102 | P-76 | P-102 | 118 | 44 | 330 |
| П-88/117 | З-88 | З-117 | 140 | 58 | 330 |
| Обозначение переводника | Обозначение замковой резьбы по ГОСТ 28487 | Наружный диаметр D±0,5 | Внутренний диаметр d ±0, | Общая длина L+10 | |
|---|---|---|---|---|---|
| А | В | ||||
| М-88/117 | З-88 | З-117 | 140 | 58 | 300 |
| М-102/117 | З-102 | З-117 | 140 | 58 | 300 |
| М-117/117 | З-117 | З-117 | 140 | 78 | 355 |
На предприятии действует система управления качеством, согласно ДСТУ ISO 9001-2001, прошедшая сертификацию в Системе сертификации УкрСЕПРО
Ролики для накатки резьб на Утяжеленных Бурильных Трубах (УБТ)
Товар находится в неверной категории?
Нажмите на ссылку и мы подберем для товара правильную категорию.
Ролики для накатки резьб на Утяжеленных Бурильных Трубах (УБТ)
ГОСТ 28487-90 Резьба коническая замковая для элементов бурильных колонн. Профиль. Размеры. Допуски (с Изменением N 1) (строки из ГОСТа «Приложение №2 пункт 2. Для предохранения замковой резьбы от коррозии и заедания применяется фосфатирование или другие способы защиты поверхности, например, поликомпозиционными покрытиями на основе меди. Для повышения сопротивления усталости может применяться обкатка роликом, выполнение соединений коническим или цилиндрическими с зарезьбовыми разгрузочными канавками и др. Вид покрытия, метод повышения сопротивления усталости указывается в технической документации на конкретное изделие.» «Приложение №3 пункт 2. Зарезьбовая разгрузочная канавка по варианту 1 удобная для обработки. Однако при ее изготовлении происходит стачивание витков резьбы. Ее применение нецелесообразно при больших крутящих моментах свинчивания соединения и небольшом числе рабочих витков резьбы.
ГОСТ Р 50864-96 Резьба коническая замковая для элементов бурильных колонн. Профиль, размеры, технические требования (Строки из ГОСТа «пункт 4.8 Для повышения работоспособности резьбового соединения при знакопеременных изгибающих нагрузках для УБТ рекомендуется применение обкатки впадины резьбы роликами. Контроль натяга резьбы калибрами производится до обкатки.»)
Черт.1. Профиль наружной (ниппель) и внутренней (муфта) замковой резьбы (правой и левой) и размеры его элементов
* Размеры для справок
Р- шаг резьбы; K(2tgφ) — конусность резьбы; φ — угол уклона резьбы; Н — высота исходного треугольника резьбы;
h1 — высота профиля резьбы; h — рабочая высота профиля резьбы; b — срез вершины резьбы; f — срез впадины резьбы;
α — ширина площадки резьбы; r* — радиус закругления впадины резьбы; r1- радиус закругления вершин профиля резьбы
Таблица 1
Размеры в мм
Параметры и элементы резьбы Форма профиля
I II III IV V
Число витков на 25,4 мм 5 4
Р
5,08 6,35
K(2tgφ) 1:4 1:6 1:4
φ
7°7’30» 4°45’48» 7°07’30»
Н
4,376 5,471 5,487 5,471
h1
2,993 3,742 3,755 3,095 3,083
h
2,626 3,283 3,293 2,633 2,625
b
0,875 1,094 1,097 1,427 1,423
f
0,508 0,635 0,965
α 1,016 1,270 1,651
r*
0,508 0,635 0,965
r1
0,38
* Размер приведен для проектирования резьбообразующего инструмента.
Примечания :
1. Шаг резьбы Р измеряется параллельно оси резьбы.
2. Указанная точность размера h1 необходима для определения параметров профиля резьбы для резьбообразующего инструмента.
4. ДОПУСКИ
4.2. Предельные отклонения параметров замковой резьбы не должны превышать следующих:
шага на длине резьбы 25,4 мм между любыми двумя нитками, мм ±0,05
шага на всей длине резьбы, мм ±0,11
угла наклона боковой стороны профиля 30° ±30′
конусности на длине конуса 100 мм :
наружного и среднего диаметра наружной резьбы, мм +0,25
внутреннего и среднего диаметра внутренней резьбы, мм -0,25
радиуса закругления вершин профиля резьбы r1, мм +0,2
4.3. Предельные отклонения высоты профиля замковой резьбы должны соответствовать указанным на черт.3 и в табл.3.
Черт.3. Предельные отклонения высоты профиля замковой резьбы
Черт.3
Таблица 3, мм
Шаг резьбы Р Предельные отклонения высоты профиля наружной и внутренней резьбы
4,233 (для профиля VI) -0,060 +0,040
5,08 (для профилей I) -0,120 +0,080
6,35 (для профилей II-V) -0,180 +0,120
Примечание. Предельные отклонения, указанные в табл.3, являются исходными для проектирования резьбообразующего инструмента и факультативными для изделий.
4.5. Параметры шероховатости поверхности резьбы Rα должны быть не более 3,2 мкм.
Продам Ролики для накатки резьб на Утяжеленных Бурильных Трубах (УБТ) местонахождение ул. Монтажная д.9
Ролики для накатки резьб на Утяжеленных Бурильных Трубах (УБТ)
ГОСТ 28487-90 Резьба коническая замковая для элементов бурильных колонн. Профиль. Размеры. Допуски (с Изменением N 1) (строки из ГОСТа «Приложение №2 пункт 2. Для предохранения замковой резьбы от коррозии и заедания применяется фосфатирование или другие способы защиты поверхности, например, поликомпозиционными покрытиями на основе меди. Для повышения сопротивления усталости может применяться обкатка роликом, выполнение соединений коническим или цилиндрическими с зарезьбовыми разгрузочными канавками и др. Вид покрытия, метод повышения сопротивления усталости указывается в технической документации на конкретное изделие. » «Приложение №3 пункт 2. Зарезьбовая разгрузочная канавка по варианту 1 удобная для обработки. Однако при ее изготовлении происходит стачивание витков резьбы. Ее применение нецелесообразно при больших крутящих моментах свинчивания соединения и небольшом числе рабочих витков резьбы.
ГОСТ Р 50864-96 Резьба коническая замковая для элементов бурильных колонн. Профиль, размеры, технические требования (Строки из ГОСТа «пункт 4. 8 Для повышения работоспособности резьбового соединения при знакопеременных изгибающих нагрузках для УБТ рекомендуется применение обкатки впадины резьбы роликами. Контроль натяга резьбы калибрами производится до обкатки. »)
Черт. 1. Профиль наружной (ниппель) и внутренней (муфта) замковой резьбы (правой и левой) и размеры его элементов
* Размеры для справок
Р- шаг резьбы; K(2tgφ) — конусность резьбы; φ — угол уклона резьбы; Н — высота исходного треугольника резьбы;
h1 — высота профиля резьбы; h — рабочая высота профиля резьбы; b — срез вершины резьбы; f — срез впадины резьбы;
α — ширина площадки резьбы; r* — радиус закругления впадины резьбы; r1- радиус закругления вершин профиля резьбы
Таблица 1
Размеры в мм
Параметры и элементы резьбы Форма профиля
I II III IV V
Число витков на 25, 4 мм 5 4
Р
5, 08 6, 35
K(2tgφ) 1:4 1:6 1:4
φ
7°7’30» 4°45’48» 7°07’30»
Н
4, 376 5, 471 5, 487 5, 471
h1
2, 993 3, 742 3, 755 3, 095 3, 083
h
2, 626 3, 283 3, 293 2, 633 2, 625
b
0, 875 1, 094 1, 097 1, 427 1, 423
f
0, 508 0, 635 0, 965
α 1, 016 1, 270 1, 651
r*
0, 508 0, 635 0, 965
r1
0, 38
* Размер приведен для проектирования резьбообразующего инструмента.
Примечания :
1. Шаг резьбы Р измеряется параллельно оси резьбы.
2. Указанная точность размера h1 необходима для определения параметров профиля резьбы для резьбообразующего инструмента.
4. ДОПУСКИ
4. 2. Предельные отклонения параметров замковой резьбы не должны превышать следующих:
шага на длине резьбы 25, 4 мм между любыми двумя нитками, мм ±0, 05
шага на всей длине резьбы, мм ±0, 11
угла наклона боковой стороны профиля 30° ±30′
конусности на длине конуса 100 мм :
наружного и среднего диаметра наружной резьбы, мм +0, 25
внутреннего и среднего диаметра внутренней резьбы, мм -0, 25
радиуса закругления вершин профиля резьбы r1, мм +0, 2
4. 3. Предельные отклонения высоты профиля замковой резьбы должны соответствовать указанным на черт. 3 и в табл. 3.
Черт. 3. Предельные отклонения высоты профиля замковой резьбы
Черт. 3
Таблица 3, мм
Шаг резьбы Р Предельные отклонения высоты профиля наружной и внутренней резьбы
4, 233 (для профиля VI) -0, 060 +0, 040
5, 08 (для профилей I) -0, 120 +0, 080
6, 35 (для профилей II-V) -0, 180 +0, 120
Примечание. Предельные отклонения, указанные в табл. 3, являются исходными для проектирования резьбообразующего инструмента и факультативными для изделий.
4. 5. Параметры шероховатости поверхности резьбы Rα должны быть не более 3, 2 мкм.
Куплю трубные накатные ролики
День добрый!
Куплю трубные накатные ролики. Интересует цена вопроса трубных накатных роликов. Сроки поставки и комплектация: кол-во, типоразмеры (D,r и т.д.)
Продам Ролики для накатки резьб на Утяжеленных Бурильных Трубах (УБТ)
Продам Ролики для накатки резьб на Утяжеленных Бурильных Трубах (УБТ)
Под заказ изготовление
Переводники
ПКНМ производит широкую номенклатуру переводников как по ГОСТ 7360–2015, ГОСТ 23979–2018, ТУ 3668‑015‑26602587‑2008, ТУ 3668-025-77020022-2015, так и по спецзаказу по эскизам клиента. Вся продукция изготавливается из легированных сталей с механическими свойствами , указанными в таблице, термообработка выполняется на современной установке ИНТ4–630 / 1,0 и комплексе объемной термообработки фирмы «Накал». Качество материала контролируется на комплексной импульсной системе ультразвукового контроля труб УПНК-2.
Временное сопротивление разрыву σв, МПа, (кгс / мм2), не менее
Предел текучести σт, МПа, (кгс / мм2), не менее
Относительное удлинение δ%, не менее
Относительное сужение ψ, %, не менее
Ударная вязкость, кДж / м2 (кгс-м / см2):
или KCU, не менее
Твердость по Бринеллю, НВ
Переводник необходим для соединения между собой отдельных частей бурильной колонны или присоединения к ней инструмента с различной по типу и размерам резьбой при проведении буровых, ремонтных и геологоразведочных работ на нефтегазовых месторождениях. Наружная поверхность переводников защищается антикоррозийным покрытием. Все переводники имеют маркировку ударным способом. Есть турбулизатор, который предназначен для работы в составе колонны бурового инструмента с целью создания турбулентных восходящих потоков бурового раствора в затрубном пространстве для размыва глинистых отложений.
Переводники поставляются с резьбой упрочненной обкаткой роликами и фосфатированием. На резьбовые соединения наносится антикоррозийная консистентная смазка.
ПКНМ имеет технологические возможности по повышению износостойкости резьб. Резьбовые соединения упрочнены защитным диффузионным покрытием по бездеформационной технологии азотирования в импульс-плазме.
Преимущества резьб с данным покрытием: повышенная поверхностная твердость HV500–800, износостойкость.
Типы переводников:
П – переходные;
М – муфтовые;
Н – ниппельные;
ЭП – элеваторные с плоским уступом под элеватор;
ЭК – элеваторные с коническим уступом под элеватор;
ПНКТ – переходные для труб НКТ;
МНКТ – муфтовые для труб НКТ;
ННКТ – ниппельные для труб НКТ,
БП — безопасные переводники;
Промывочные (циркуляционные),
Переводники с углом откоса,
Переводники для верхнего привода.
Обозначение переводников при заказе:
- наименование изделия;
- тип;
- резьба муфтового конца;
- резьба ниппельного конца;
- наружный диаметр муфтового конца;
- наружный диаметр ниппельного конца;
- диаметр отверстия муфтового конца;
- диаметр отверстия ниппельного конца.
Пример обозначения переводника типа П, с резьбой муфтового конца З-88, с резьбой ниппельного конца З-121, с наружным диаметром муфтового конца 113 мм, с наружным диаметром ниппельного конца 152 мм, с диаметром отверстия муфтового конца 57 мм, с диаметром отверстия ниппельного конца 57 мм:
Переводник П – З-88 / З-121 – 113 / 152 – 57 / 57 ТУ 3668-015-26602587-2008
Пример обозначения переводника типа М, с резьбой верхнего конца З-86, с резьбой нижнего конца З-76, с наружным диаметром верхнего конца 108 мм, с наружным диаметром нижнего конца 95 мм, с диаметром отверстия верхнего конца 51 мм, с диаметром отверстия нижнего конца 32 мм:
Переводник М – З-86 / З-76 – 108 / 95 – 51 / 32 ТУ 3668-015-26602587-2008
Пример обозначения переводника типа Н, с резьбой верхнего конца З-201, с резьбой нижнего конца З-171 LH, с наружным диаметром верхнего конца 254 мм, с наружным диаметром нижнего конца 203 мм, с диаметром отверстия верхнего конца 90 мм, с диаметром отверстия нижнего конца 80 мм:
Переводник Н – З-201 / З-171 LH – 254 / 203 – 90 / 80 ТУ 3668-015-26602587-2008
Обозначение переводников типа ЭП или ЭК при заказе:
- наименование изделия;
- тип;
- наружный диаметр замкового соединения (наружный диаметр нижнего конца);
- диаметр отверстия;
- присоединительная резьба.
Пример обозначения переводника типа ЭП, с наружным диаметром замкового соединения 79 мм, с диаметром отверстия 32, с присоединительной резьбой З-65 мм:
Переводник ЭП – 79 – 32 / З-65 ТУ 3668-015-26602587-2008
Обозначение переводников типа НКТ, ПНКТ, МНКТ при заказе:
- наименование изделия;
- тип;
- резьба муфтового конца;
- резьба ниппельного конца;
- диаметр отверстия;
- группа прочности ГОСТ 633.
Пример обозначения переводника типа ПНКТ, с резьбой муфтового конца 73, с резьбой ниппельного конца 73, с диаметром отверстия 62 мм, группы прочности Л:
Переводник ПНКТ – 73 / 73 – 62 – Л ТУ 3668-015-26602587-2008
Пример обозначения переводника типа МНКТ, с резьбой верхнего муфтового конца 73, с резьбой нижнего муфтового конца 73, с диаметром отверстия 62 мм, группы прочности Л:
Переводник МНКТ – 73 / 73 – 62 – Л ТУ 3668-015-26602587-2008
При заказе переводников МНКТ должна указываться его длина.
Переводники изготавливаются как с правыми, так и с левыми замковыми резьбами в диапазоне от З-65 до З-177 по ГОСТ 28487.
Наше предприятие имеет возможность изготовления переводников для насосно-компрессорных труб (НКТ) по ГОСТ 23979-80, ГОСТ 633-80 любых групп прочности, для труб с высаженными концами, с резьбами ОТТМ и НКМ.
УТЯЖЕЛЕННЫЕ БУРИЛЬНЫЕ ТРУБЫ
Для увеличения веса и жесткости БК в ее нижней части устанавливают УБТ, позволяющие при относительно небольшой длине создавать частью их веса необходимую нагрузку на долото.
В настоящее время наиболее широко используются следующие типы УБТ:
— горячекатанные (УБТ), изготавливаемые по ТУ 14-3-385;
— сбалансированные (УБТС), изготавливаемые по ТУ 51-744.
УБТ этих типов имеют аналогичную беззамковую (отсутствуют отдельные присоединительные концы) толстостенную конструкцию и поставляются в комплекте. Комплект УБТ имеет одну наддолотную трубу с двумя муфтовыми концами, а остальные – промежуточные (верхний конец муфтовая резьба, нижний – ниппельная). Горячекатанные УБТ выполняются гладкими по всей длине. На верхнем конце УБТС выполняется конусная проточка для лучшего захвата клиньями при спуско-подьемных работах.
Горячекатанные УБТ используются преимущественно при бурении с забойными гидравлическими двигателями. Их изготовляют из сталей группы прочности Д и К (предел текучести 373 и 490 МПа) методом прокатки, что обуславливает их недостаточную прочность, особенно в резьбовых соединениях. Кроме того, они имеют значительные допуски на кривизну, разностенность и овальность. При вращении УБТ это приводит к биению БК и значительным усталостным перегрузкам.
| Рис. 3.14. Сбалансированные УБТ |
Сбалансированные УБТ (рис. 3.14.) используют преимущественно при роторном способе бурения. УБТС изготовляют из сталей марки 38ХН3МФА (предел текучести 735 МПа) и 40ХН2МА (предел текучести 637 МПа). Канал у таких труб просверлен, что обеспечивает его прямолинейность, а наружная поверхность подвергнута механической обработке, что обеспечивает равную толщину стенки и круглое сечение. Обкатка резьбы роликами и ее фосфатирование, термическая обработка концевой (0,8-1,2 м) поверхности труб значительно повышают их прочностные показатели.
ПЕРЕВОДНИКИ
| Рис. 3.15. Переводники: а – переходные, б – муфтовые, в – ниппельные |
| а |
| в |
| б |
Переводники предназначены для соединения элементов БК с резьбами различных типов и размеров. Переводники согласно ГОСТ 7360 разделяются на три типа:
1) Переводники переходные (ПП, рис. 3.15.а), предназначенные для перехода от резьбы одного размера к резьбе другого. ПП имеющие замковую резьбу одного размера называются предохранительными.
2) Переводники муфтовые (ПМ, рис. 3.15.б) для соединения элементов БК, расположенных друг к другу ниппелями.
3) Переводники ниппельные (ПН, рис. 3.15.в) для соединения элементов БК, расположенных друг к другу муфтами.
Переводники каждого типа изготовляют с замковой резьбой как правого, так и левого направления нарезки. Резьба должна соответствовать ГОСТ 5286-75 для бурильных замков.
ГОСТ 7360 предусматривает изготовление 90 типоразмеров переводников, которые охватывают практически все необходимые случаи их применения.
Пример условного обозначения переводника типа ПП с резьбами муфтовой З-147, ниппельной З-171:
П — 147/171 ГОСТ 7360
То же, но с левой резьбой:
П — 147/171 –Л ГОСТ 7360
Переводники изготовляются из стали марки 40ХН (предел текучести 735 МПа).
ОБРАТНЫЙ КЛАПАН
Клапан обратный бурильный устанавливается выше винтового забойного двигателя или турбобура.
Клапан обратный предназначен для исключения шламования двигателя при спуске колонны и для предотвращения нефтегазопроявления через бурильные трубы.
