Зарядные устройства для никелевых и литиевых аккумуляторов118

Как заряжать Ni-Cd аккумуляторы, зарядные устройства, параметры

Сегодня Ni─Cd аккумуляторы используются в большинстве портативных инструментов и различных электронных устройствах (фотоаппараты, плееры и т. п.). Правда, в последнее время наблюдается тенденция замещения их литий─ионными аккумуляторами. Для того чтобы аккумулятор вашей аппаратуры служил долго, никель─кадмиевые батареи нужно правильно эксплуатировать, вовремя и своевременно заряжать и время от времени проводить циклы разряда-заряда. Тогда Ni─Cd аккумулятор будет служить вам долго. Сегодня мы поговорим о том, как заряжать никель─кадмиевые аккумуляторы по всем правилам.

Особенности Ni-Cd эксплуатации аккумуляторов

Для того чтобы никель-кадмиевые аккумуляторы работали продолжительное время, нужно их полностью разряжать.

Ni─Cd аккумуляторные батареи имеют ярко выраженный эффект памяти. Если разрядка в процессе эксплуатации будет неполной, то эффективная площадь электродов аккумулятора будет постоянно снижаться.

Поэтому, перед тем как зарядить никель кадмиевый аккумулятор нужно полностью разрядить элементы батареи до напряжения 0,9─1 вольт. Это позволить как можно дольше сохранить параметры батареи и увеличить срок службы Ni─Cd аккумуляторных батарей. Стоит отметить, что слишком сильный разряд, ниже порогового значения также не рекомендуется.

Процесс «тренировки» или циклирования также нужно выполнять после длительного (более 6 месяцев) хранения Ni─Cd аккумуляторов. Но сильно усердствовать также не стоит, поскольку излишнее циклирование снижает ресурс аккумулятора. Стоит отметить ещё один момент. Если вы не собираетесь использовать никель─кадмиевые батарейки, то не нужно их заряжать. Этот тип батарей может вполне нормально храниться в разряженном состоянии. В заряженном состоянии никель─кадмиевый аккумулятор постепенно теряет первоначальные характеристики.

Теперь несколько слов о том, какие есть зарядные устройства для Ni─Cd аккумуляторов.
Вернуться к содержанию

Разновидности зарядных устройств для никель─кадмиевых аккумуляторов

Сегодня на рынке можно выделить две основные группы устройств, предназначенных для заряда никель кадмиевых аккумуляторов:

  • Автоматические ЗУ;
  • Реверсивные импульсные ЗУ.

Автоматические зарядное устройство для Ni-Cd аккумуляторных батарей. Это простые и доступные по цене устройства. Они менее сложные и выпускаются в конструкции, которая позволяет заряжать по два или 4 батарейки одновременно. Чтобы запустить заряд никель кадмиевых аккумуляторов, вставьте в батарейки в зарядное устройство. Переключателем ЗУ нужно установить количество заряжаемых батареек и подключить устройство к сети.

Как правило, автоматическое зарядное устройство для никель─кадмиевых аккумуляторов имеет следующую цветовую индикацию. Красный цвет индикатора показывает, что идёт процесс заряда батареек. Чтобы сделать разряд аккумуляторов, на устройстве имеется переключатель «разряд». В процессе разряда индикатор будет иметь жёлтый цвет. После того, как пройдёт разряд, зарядное устройство для Ni─Cd аккумуляторов само запустит зарядку. Зелёный цвет индикатора говорит о том, что цикл разряд-заряд закончен.

Пример зарядного устройства для Ni-Cd аккумуляторов

Дополнительно можете прочитать отдельную статью о про восстановление Ni─Cd аккумулятора для шуруповерта.

Реверсивное импульсное ЗУ. Эти устройства более сложные и стоят дороже, чем модели первого типа. Обычно производители позиционируют их как профессиональные. Такое зарядное устройство для Ni─Cd аккумуляторов циклически проводит разряд-заряд с разным временным интервалом.

Устанавливается аккумулятор, выставляется режим и запускается работа. Индикатор даст сигнал об окончании зарядки. С помощью таких ЗУ можно не только выполнять заряд никель─кадмиевых аккумуляторов, но и поддерживать их в рабочем состоянии. В качестве примера можно привести широко распространённое универсальное зарядное устройство iMAX B6.

Никель─кадмиевые АКБ менее требовательны к характеристикам зарядного устройства, чем Ni-MH аккумуляторы. Но экономить на нём нельзя, поскольку дешевые устройства сокращают срок эксплуатации батарей. Теперь, давайте, разберёмся, как зарядить никель кадмиевый аккумулятор.

Процесс разряда и заряда Ni─Cd аккумуляторов

Процесс разряда никель─кадмиевых батарей

Для этого типа батарей (как впрочем, и для других) разрядные характеристики зависят от особенностей аккумуляторов, которые определяют его внутреннее сопротивление. Среди таких особенностей можно отметить структуру и толщину электродов. На разрядные характеристики влияют:

  • толщина сепаратора и его структура;
  • плотность сборки;
  • объём электролита;
  • некоторые характеристики конструкции.

При работе в условиях продолжительного разряда используются дисковые батарейки с прессованными электродами большой толщины. Для них разрядная кривая показывает постоянное медленное снижение напряжения до величины 1,1 вольта. Разрядная ёмкость в случае дальнейшего разряда до 1 вольта равна от 5 до 10 процентов от номинального значения. Особенностью этого типа батарей является существенно падение разрядной ёмкости и напряжения при увеличении тока до 0,2*С. Объяснение этому достаточно простое ─ невозможность разряда активной массы равномерно по всей электрода.

Дисковые Ni-Cd аккумуляторы

Если уменьшить толщину электродов и увеличить их количество до четырёх, то ток разряда для дискового аккумулятора может быть увеличен до величины 0,6*С.

Аккумуляторные батареи с электродами из металлокерамики имеют малое внутреннее сопротивление и высокие энергетические характеристики. На их разрядных характеристиках заметно меньшее падение напряжения. У этого типа аккумуляторов величина напряжения держится выше 1,2 вольта до отдачи 0,9 от номинальной ёмкости. При дальнейшем разряде и падении напряжения с 1,1 до 1 вольта отдаётся около 3 процентов номинальной ёмкости. Допускается разряжать этот тип аккумуляторов разрядными токами величиной до 3─5*С.

Ni─Cd аккумуляторы цилиндрической формы можно разряжать более высокими токами. В них используются рулонные электроды, что позволяет разряжать их максимальным током 7─10*С.

Цилиндрические Ni─Cd аккумуляторы

На изображениях ниже можно видеть влияние тока разряда и температуры на значение разрядной ёмкости.

Разрядная характеристика никель─кадмиевого аккумулятора в зависимости от тока разряда

Разрядная характеристика никель-кадмиевого аккумулятора в зависимости от температуры ОС

Разрядная характеристика никель-кадмиевого аккумулятора в зависимости от тока разряда при различных температурах

Увеличение сопротивления объясняется ограниченным объёмом электролита в герметичной батарейке. Состав и концентрация электролита сильно отражаются на характеристиках. От них напрямую зависит температура образования твёрдой фазы. Это могут кристаллогидраты, лёд, соли и т. п. При замёрзшем электролите разряд вообще отсутствует. Работоспособность Ni─Cd в большинстве случае ограничена температурой минус 20 градусов Цельсия. В некоторых случаях при корректировке состава электролита и его концентрации производители выпускают модели Ni─Cd батарей работоспособных при минус 40.

Если у вас электроинструмент или электронный гаджет работает на металлогидридных батарейках, вам будет интересно прочитать о том, как восстановить Ni─MH аккумуляторы.
Вернуться к содержанию

Процесс заряда никель─кадмиевых батарей

В процессе зарядки никель─кадмиевых аккумуляторов важным моментом является ограничение излишнего заряда. Это важный момент, поскольку при заряде никель─кадмиевых аккумуляторов внутри них растёт давление. В процессе зарядки выделяется кислород и постепенно снижается коэффициент использования тока. На графике ниже можно видеть зависимость разрядной ёмкости от скорости заряда. Данные приводятся для цилиндрических батарей.

Эффективность заряда никель-кадмиевого аккумулятора при различной скорости зарядки

Чтобы аккумулятор полностью зарядился, ему требуется сообщить до 160 процентов от номинальной ёмкости. Зарядка никель кадмиевых аккумуляторов должна вестись в интервале температур 0─40 С. Рекомендуемый интервал 10─30 С. При понижении температуры на отрицательном электроде снижается поглощение кислорода и растёт давление. В результате при сильном перезаряде из-за увеличения давления может открыться аварийный клапан. При увеличении температуры потенциал растёт и на положительном электроде очень рано выделяется кислород, что сокращает процесс зарядки в штатном режиме.

Если температура поддерживается стабильной, то на процесс заряда сильно влияет ток. Его увеличение вызывает рост скорости выделения кислорода. А скорость его поглощения при этом не меняется, поскольку зависит от особенностей конструкции аккумуляторной батареи. Влияние на газопоглощение оказывает компоновка, структура, толщина электродов, материал сепаратора, объем электролита.

Стандартный режим зарядки считается следующий. Никель─кадмиевый аккумулятор с напряжением 1 вольт заряжается примерно 14─16 часов током 0,1С. Детали процесса зарядки оговариваются производителями аккумуляторов. Они могут отличаться из-за особенностей конструкции или увеличенной закладки активной массы (это делается для наращивания ёмкости). Для Ni-Cd аккумуляторов может использоваться зарядка постоянным током в течение всего времени. А может использоваться схема ступенчатого или плавного снижения тока зарядки во время процесса. Это позволяет проводить длительную зарядку без риска повредить аккумулятор. При таких режимах ток зарядки на первой стадии может значительно превышать значение 0,1*С.

Часто есть необходимость в увеличении скорости зарядки. Производители решают эту проблему выпуском батарей, которые способны эффективно заряжаться большими токами. При этом используются различные системы контроля, охраняющие никель─кадмиевый аккумулятор от сильного перезаряда. Эти системы контроля могут содержать, как сами аккумуляторы, так и зарядное устройство для никель─кадмиевых аккумуляторов.

Для цилиндрических Ni-Cd аккумуляторов рекомендуется выполнять зарядку постоянным током величиной 0,2 С в течение 6─7 часов. Также используется режим током 0,3 С в течение 3─4 часов. В последнем случае контроль по времени заряда обязателен. Если ведётся ускоренный заряд, то перезаряд должен составлять до 120─140 процентов от ёмкости и не более. В этом случае Ni─Cd аккумулятор набирает разрядную ёмкость не меньше номинальной. Для работы в ускоренных режимах производители даже предлагают аккумуляторы, которые могут заряжаться за один час. В таком режиме используются различные средства контроля за температурой и напряжением, чтобы никель─кадмиевые батарейки не деградировали в результате резкого роста давления.

После того, как заряд прекращается давление внутри аккумуляторной батареи ещё продолжает расти, поскольку окисление гидроксильных ионов на оксидно─никелевых электродах продолжается. Постепенно скорость выделения кислорода на положительном электроде сравнивается с поглощением на отрицательном (кадмиевом) электроде. Поэтому давление в батарее постепенно понижается. Если был существенный перезаряд, то давление будет снижаться медленнее. Рекомендуем также прочитать о том, как заряжать Ni─MH аккумуляторы.

Режим заряда Ni─Cd аккумулятора

Давайте, суммируем, что нужно знать о режиме зарядки Ni─Cd аккумуляторов. Речь, естественно, о тех случаях, когда у вас есть возможность выставить параметры. Как вы уже поняли, при заряде никель─кадмиевого аккумулятора его напряжение растёт до определённого значения, а затем стабилизируется. Когда батарея полностью заряжается, то напряжение понижается. По этому падению зарядные устройства чаще всего отслеживают окончание заряда. Это падение напряжения ещё называется Delta Peak. Чем точнее отслеживается эта дельта, тем батарейка заряжается более качественно и не будет перезаряда.

Итак, рекомендуется следующий режим. Ток заряда до 2С (номинальная ёмкость батарейки). Если доступен, то выбирается вид импульса (Re-Flex, Flex, Normal). Delta Peak должна составлять 7─10 мВ на один элемент батареи. Ток подкачки (ещё называемый trickle) составляет 50─100 мА-ч.

Следует помнить, что нельзя допускать перегрев аккумулятора выше 50 градусов Цельсия. Для того, чтобы продлить срок службы Ni─Cd аккумулятора, то выставляйте Delta Peak по минимуму. Недозарядка составит примерно 50 мА-ч. Стоит отметить и ещё ряд деталей процесса зарядки. Советуем также прочитать материал о восстановлении и ремонте Ni─Cd аккумуляторов.

Для полноценного использования мощности аккумулятора его следует заряжать большим током зарядки. Если важно использовать его мощность по максимуму, то нужно заряжать в нормальном режиме малым током. Величина тока около 0,1С. При этом время заряда составит 14─16 часов. С помощью ступенчатой подачи тока можно зарядить Ni─Cd аккумуляторную батарею в ускоренном режиме. Для этого 10 процентов ёмкости батареи набирается током 1С, затем до 80 процентов током 1,5С, а остаток добивается током 0,5С.

Зарядка Ni-Cd Для Li-Ion

Рекомендованные сообщения

Присоединяйтесь к обсуждению

Вы можете опубликовать сообщение сейчас, а зарегистрироваться позже. Если у вас есть аккаунт, войдите в него для написания от своего имени.
Примечание: вашему сообщению потребуется утверждение модератора, прежде чем оно станет доступным.

Сообщения

Похожие публикации

Потерял зарядный кейс от наушников QCY t1 pro. Возможно ли заряжать наушники без кейса? Если да, то подскажите пожалуйста возможные варианты. Немножко умею паять(но совсем чуть-чуть).
Фото наушника и бумажки из коробки.

По 50 р есть 15 штук Все одинаковые корпуса.
Для старых мобильников.
Пригодится для мелких БП, для доработки или просто как корпус.
Все проверены включением в сеть. Ток на этикетке до 700 ма.
В основном все новые, остатки склада.
штекеры разные.
Доставка тк GTD 150р

По 55 р есть 14 штук. такая зарядка на часах работает у меня лет 6 уже. Повышено вых напряжение до 9 вольт, в часах 7805 стоит
Для старых мобильников.
Пригодится для мелких БП, для доработки или просто как корпус.
Все проверены включением в сеть. Ток на этикетке до 700 ма.
В основном все новые, остатки склада.
штекеры разные.
Доставка тк GTD 150р

по 25 р есть 60 штук
Не разбирал.
обычная китайская зарядка.
Может кто то что то для авто делает. Пригодится как корпус.
Для разных моделей.
Доставка тк GTD 150 р

Здравствуйте, мужчины есть идея прикрепить Rgb ленту по контуру доски через блютуз контроллер с Али ( все комплектующие наверное тоже с Али буду заказывать) лента ws2812b 60 диодов на метр потребление 18w/m нужно где-то 3,5 метра получается 63W+30% в пике, обычные Li-ion типа 18650 наверное не подойдут, я думал между высокотовыми 18650 как у шуруповерта или Lifepo4, Lipo (не знаю как правильно называются последние) используются для питания квадрокоптера. Выбор стоит перед двумя лентами ws2812b 5v и ws2811 12v и типом аккумулятора? Кто разбирается помогите пожалуйста.

Dazdranargon › Блог › Перевод шуруповёрта на литиевые аккумуляторы (с Ni-Cd на Li-Ion)

Неизбежное наступило – аккумуляторы в моём стареньком Hitachi DS 12DVF3 окончательно сдохли. Отвратительно держать заряд они стали уже очень давно, но для мелких бытовых нужд имеющейся ёмкости хватало, поэтому я никогда и не думал над решением этой проблемы. До того момента, когда мне понадобилось просверлить отверстие в кухонной мойке из нержавейки, на что у меня ушло минут сорок! На одно отверстие! Один аккумулятор раскачать вообще не удалось, а другой так и работал, двадцать секунд крутит, около десяти минут заряжается. Вот тут то я и понял, что пришло время подарить новую жизнь моему любимому инструменту.
Понятно, что для начала необходимо было немного ознакомиться с теорией, чтобы понять, что вообще мне предстоит сделать. Конечно, тема эта совсем не новая и переводом шуруповёртов на литий занимаются все, кому не лень. Но каждый делает это по своему в зависимости от своей образованности, количества лени и понятия о красоте. Мне же нужно было, чтоб с технической стороны всё было сделано абсолютно правильно, чтоб снаружи выглядело не страшно и чтоб аккумуляторами можно было удобно пользоваться. Перечитав и пересмотрев огромное количество материала, я взял за основу проект от AlexGyver.

Определившись с необходимыми элементами, я полез на Ali тратить деньги. Литиевые аккумуляторы заказал с уже наваренными никелевыми пластинами, чтоб не мучить пайкой ни себя, ни их. Оказалось, что доставляются аккумуляторы действительно долго и, пока я ждал одних из Китая, купил в местном магазине ещё и другие, но уже без пластинок, ведь у меня два корпуса для переделки. Спустя полтора месяца после заказа, я наконец-то свои посылки получил и уже можно было приступать к работе. Для начала разбираю один старый корпус и знакомлюсь с его содержимым.

Тут надо аккуратно отломать верхнюю контактную площадочку, она будет необходима позднее. Ещё понадобятся никелевые перемычки для припаивания к аккумуляторам второго блока, поэтому этот хлам отодвигаю пока в сторону. Далее примеряю новые компоненты, чтоб понять фронт предстоящих работ.

Пока готовился, проверил одну банку фирмы VariCore на соответствие заявленным характеристикам, ведь от китайцев можно всякого ожидать. Каково же было моё удивление, когда прибор выдал окончательное значение ёмкости аккумулятора: 2892 мАч вместо 3000! С учётом всевозможных погрешностей просто отличный результат!

Места под три банки 18650 и плату BMS в штатном корпусе аккумулятора совсем мало, поэтому было принято волевое решение избавляться от защёлки и удалить изнутри все лишние пластиковые элементы.

Как оказалось позднее, решение правильное. Корпус отлично держится и без замка, поскольку внутри самого шуруповёрта стоят очень мощные подпружиненные зажимные пластины, да и сам новый аккумулятор становится несколько легче, чем старый никель-кадмиевый. Я видел в инете вариант размещения литиевых банок и такой же платы BMS без удаления защёлки, но мне не понравилось как всё это выглядело и от такой компоновки я отказался. Но в моём случае просто избавиться от рёбер внутри корпуса было недостаточно, по ширине три банки 18650 всё-равно не влезают, пришлось немного стачивать крепёжные направляющие саморезов.

Без индикатора оставшегося заряда было бы совсем уныло и несовременно, поэтому беру вольтметр и припаиваю к нему тактовую кнопку с удлинённым жалом (13 мм)

Напильником и острым канцелярским ножом делаю в корпусе под него посадочное место и не сильно аккуратно, но зато очень надёжно вклеиваю его на «горячие сопли».

Такая вот симпатичная мордочка вырисовывается

После всего этого баловства начинается самый ответственный этап — сборка энергетического блока 🙂 При наличии на литиевых банках приваренных электродов, это дело не составляет особого труда.

Как всегда на высоте себя показал флюс Amtech NC-559, вернее его отличная китайская копия.

Многие говорят, что аккумуляторы без кислоты не спаять. Паяльная кислота у меня тоже есть, но я решил попробовать свой любимый флюс в новых для него условиях и даже тут получилось отлично. Единственное, пришлось площадку под пайку пошкрябать ножом, иначе припой очень неуверенно ложился, что могло бы привести к катастрофическому перегреву литиевой банки.
Получилась вот такая аккуратная сборка, на которую я наклеил две полоски двухстороннего скотча для крепления платы BMS.

В том же месте, где я брал литиевые аккумуляторы, я купил толстый силовой провод в силиконовом изоляторе. Удовольствие не из дешёвых, но очень хотелось мощи и гибкости, поэтому тут экономить не стал.
С огромным нетерпением припаял донышко с вольтметром и принялся тестировать полуфабрикат 🙂

На удивление точные показания давал вольтметр, я его даже калибровать не стал.
Итак, две части будущего обновлённого аккумулятора соединены, осталось дело за малым — подготовить к монтажу последнюю третью.
Аккуратно отломанные контакты я закрепляю на контактной площадке шикарной пятиминутной «эпоксидкой». Наверное, смысла так делать особого небыло, ведь контакты подожмутся саморезом при окончательной сборке, но мне так будет спокойней.

Читать еще:  Как сделать самодельный щепорез своими руками

После высыхания сверлю отверстия. Под мои саморезы получилось сверлом 2мм в контактной площадке и 3мм в крышке с последующем зенкованием 6мм сверлом, чтоб головка самореза была заподлицо с поверхностью.

Последние шаги перед окончательной сборкой очень важны. Нужно всё максимально заизолировать и аккуратно проложить все провода.

Когда всё сто раз перепроверено, можно скручивать.

Попробовал в работе новый аккумулятор. Шикарноооо! Крутит шустро, нагрузку держит, на предпоследнем делении усилий трещотка чётко срабатывает. Чего ещё желать?! Разве что второй такой же! Делал его как говорится «по горячим следам», или «не отходя от кассы», или «куй железо…» и так далее, пока ещё весь инструмент не был убран. Процесс, естественно, абсолютно такой же, кроме соединения банок в сборку. Тут как раз понадобились никелевые пластины со старых аккумуляторов, ведь второй комплект банок у меня без приваренных электродов. Фото не делал, заработался, но процесс простой, только требует повышенной аккуратности и 440°С на паяльной станции.

Тут можно заметить несколько другой дисплей-вольтметр. Он предназначен специально для работы с платой балансировки 3S, то есть максимальный заряд (четыре деления) он покажет при достижении 12.1В, три деления при 11.4В, два при 10.9В, одно при 10.3В. Более разряжать литиевую сборку из трёх 18650 не рекомендуется и он просто погасит все деления и останется светиться только красная рамка. Очень интересный такой дисплейчик.
Старое зарядное устройство для работы с литием не подходит, поэтому я в Китае заказал новое, с подходящими параметрами. На верхней крышке у него светодиод, который горит красным когда идёт заряд, и зелёным, когда батарея заряжена.

У данного зарядного устройства есть очень специфичная особенность. Оно пищит при зарядке! 🙂 В отзывах многие пишут, что это непотребство какое-то, а мне вроде нормально. Ночью во время сна я пользоваться им не планирую, а в других условиях всегда знаешь, если пропал писк, значит аккумулятор зарядился!

Вот и всё. Я снова узнал много нового, обрёл опыт создания литиевых сборок и овладел принципами работы с паяльной станцией на экстремальных температурах.
Многие, посмотрев на бюджет проделанных работ, скажут, что на эти деньги можно было бы купить в Китае новый хороший шуруповёрт с правильным питанием. Абсолютно с ними соглашусь. Однако я получил огромное удовольствие от работы и приобрёл бесценный опыт, а это важнее банальной покупки новой вещи. Тем более, он неимоверно удобно лежит в руке, ну и дорог мне как память!

Бюджет:
Вольтметр 0,28” — 58р. ссылка
Дисплей-вольтметр — 67р. ссылка
Зарядное устройство — 395р. ссылка
Разъём питания ВС099 (5,5*2,1) — 2шт.*40р.=80р. ссылка
Плата BMS 3S — 2шт.*117р.=234р. ссылка
Аккумулятор VariCore 18650 3000мАч 30А — 3шт.*215р.=645р. ссылка
Аккумулятор Lg HE4 18650 2500мАч 25А — 3шт.*280р.=840р. ссылка
Провод 16AWG 1 метр — 2шт.*75р.=150р. ссылка
Тактовая кнопка KFC-A06-13H — 2шт.*3,20р.=6,4р. ссылка
Итого на два аккумулятора: 2475,4р.

Как правильно заряжать Ni-cd и Ni-mh аккумуляторы

Никель-кадмиевые и никель-металлогидридные аккумуляторы – два основных вида щелочных химических источников тока для автономного питания различной аппаратуры. Они сходны по своей структуре. В качестве электролита используется щёлочь, в качестве катода — оксид никеля.

Первым был изобретён Ni-cd. Этой технологии более ста лет. NI-MH широко применятся в бытовых устройствах, начали только в 90-х годах двадцатого века. Массовое появление на рынке более ёмких (NI-MH) батарей поначалу вызвало настоящий фурор. Но потом выявились и недостатки.

  1. Особенности и применение Ni-cd батарей
  2. Зарядка ni cd аккумуляторов
  3. Основные правила заряда никель кадмиевых аккумуляторов
  4. Особенности и применение NI MH аккумуляторов
  5. Заряд никель металлогидридных аккумуляторов
  6. Зарядные устройства и методы заряда
  7. NI-MH аккумуляторы с низким саморазрядом
  8. Правила заряда NI MH

Особенности и применение Ni-cd батарей

По сравнению с металлогидридными батареями, Ni-cd имеют два главных недостатка. Это меньшая ёмкость и эффект памяти. Эффектом памяти называют “запоминание” батареей нижнего предела разряда. Той есть, если такую батарею разрядить не полностью, длительность работы в следующем цикле будет меньше на эту самую величину от полного разряда до того предела, который “запомнил” аккумулятор. Чтобы “сбросить” память , нужно два-три раза полностью зарядить-разрядить такую батарею.

Казалось бы, при таких свойствах, этот тип батарей должен уйти в небытие. Но этого не происходит. Благодаря двум другим свойствам этого типа батарей – высокая токоотдача и способность хорошо работать при отрицательных температурах.

Приблизительно 90% Ni-cd на сегодняшний день, это аккумуляторные сборки для электроинструмента, детских игрушек, электробритв, автономных пылесосов, медицинского оборудования и т.д. Применение в бытовом сегменте (вместо обычных первичных батареек) практически сведено к нулю.

Некоторые страны законодательно ограничивают использование Ni-cd элементов в связи с токсичностью кадмия. В новых устройствах их место занимают литий-ионные аккумуляторы с большой токоотдачей.

Зарядка ni cd аккумуляторов

Один элемент имеет номинальное напряжение 1,2V. При работе это значение может меняться от 1,35V (полностью заряжен) до 1V (полный разряд). У этих элементов есть одна интересная особенность, на которой завязан режим отключения в зарядном устройстве (если оно автоматическое). После набора ёмкости, напряжение на выводах несколько снижается на 50-70 mV. Такой скачок обозначают ΔV(дельта V). Зарядное реагирует на такое снижение и отсекает ток заряда.

На практике срабатывать по ΔV умеют только зарядные устройства среднего и продвинутого уровня. И часто приходится вручную просчитывать, как заряжать ni cd аккумуляторы.

Напряжение заряда любая зарядка будет выдавать из расчёта 1,5-1,6v на один элемент. А вот ток заряда может быть разным. Его всегда можно посмотреть на самом зарядном устройстве (как правило, с тыльной стороны).

Ёмкость аккумулятора нужно поделить на ток заряда и умножить на коэффициент потерь 1,4. Например, 1000mAh/200mA=5 часов*1,4 = 7 часов. Каким током заряжать? Номинальный ток заряда 0,1С, где С- ёмкость батареи. Для 1000mAh номинальным является ток 100mA. Время заряда в таком случае составит 14 часов. Не очень удобно. Почти всегда используется ускоренный режим 0,2-0,5С. Это несколько сокращает срок службы аккумуляторов, но повышает удобство использования.

Важно! Средний срок службы никель-кадмиевых аккумуляторов составляет 500 циклов заряд-разряд. Производитель заявляет, как правило, ДО 1000. Таких показателей можно достичь только в идеальных условиях и чётко выдерживая номинальные режимы работы.

Основные правила заряда никель кадмиевых аккумуляторов

  • перед зарядом аккумуляторы обязательно разрядить;
  • подключить зарядное устройство (или установить в него аккумуляторы при бытовом исполнении) и дождаться отключения при полном заряде;
  • в случае если зарядное не обеспечивает автоотключение, рассчитать необходимое время заряда и по его истечении произвести отключение;
  • хранить ni cd аккумуляторы в разряженном состоянии.

Особенности и применение NI MH аккумуляторов

Область применения металлогидридных батарей напрямую связана с их свойствами. Максимальная ёмкость при минимальном объёме позволила им занять место в той электронике, где одноразовые батарейки приходится менять очень часто. Это фотоаппараты, беспроводные мыши и клавиатуры, радиопульты, детские игрушки.

В основном используется два размера таких элементов – это АА и ААА. Использовать такие элементы можно в любом месте, где используются одноразовые батарейки. Но часто это не имеет экономического смысла (в том случае, если одноразовая батарейка служит в устройстве годами)

Номинальное напряжение ni mh аккумулятора 1,2v. С незначительным отклонением под нагрузкой такое напряжение держится в течение всего цикла работы батареи. Напряжение одноразовой батарейки в работе плавно падает от 1,5 до 1 вольта. Той есть 1,2-среднее значение. Это позволяет аккумулятору отлично заменять одноразовую батарейку в 99% случаев. Случаи, когда необходимо именно 1,5v для работы устройства единичные и часто “лечатся” сменой режима в меню устройства “батарейка/аккумулятор”.

Внимание! Максимальная ёмкость (физический предел) для аккумулятора АА составляет 2700mAh,для ААА 1000mAh.В случае, если на этикетке большее значение и “загадочное” название фирмы-изготовителя, перед вами гарантированный обман.

Эффект памяти при заряде никель металлогидридных аккумуляторов менее заметен, чем у Ni-cd элементов. Первые несколько лет массовых продаж производители размещали надпись “без эффекта памяти”. Впоследствии эту надпись убрали. Рекомендация “заряд после разряда” актуальна и для металлогидридных аккумуляторов.

Заряд никель металлогидридных аккумуляторов

Напряжение зарядки ni mh такое же, как и у никель-кадмиевых батарей. Зарядное устройство будет подавать на один элемент 1,5-1,6v. Ток заряда ni mh аккумуляторов может меняться от 0,1 до 1С. Но любой производитель бытовых батарей обязательно указывает на них свою рекомендацию этого параметра. Рекомендация производителей составляет 0,1С. Например для 2500mAh номинальный ток заряда ni mh аккумуляторов составляет 250mA. Время заряда номинальным током 14 часов. По той же формуле. Ёмкость/ток заряда, результат умножить на 1,4. При таком режиме можно рассчитывать на заявленное производителем, количество циклов. При ускоренном режиме срок службы уменьшается.

Металлогидридные батареи плохо переносят перегрев, глубокий разряд, сильный перезаряд. Перегрев может возникнуть при большом токе заряда, повышенном внутреннем сопротивлении. При сильном нагреве заряд следует прекратить. Глубокий разряд возникает при длительном неиспользовании элемента. При бездействии в течение года и более, аккумулятор, скорее всего, придётся заменить. Избыточный перезаряд случается при использовании зарядного устройства без функции отключения или неправильно просчитанном времени заряда.

Зарядные устройства и методы заряда

Зарядных устройств в продаже представлено огромное количество. В них реализованы разные схемы отключения или отключение не реализовано вообще. Можно легко их разделить на подвиды по внешнему виду.

  1. Простейшие. Включили в розетку — заряд пошёл, выключили – заряд закончен. Контроль над временем заряда лежит на пользователе. Такие устройства имеют право на существование с целью экономии средств. Необходимо лишь выбрать из них такое, которое будет заряжать каждый элемент отдельно. Если каналы заряда спарены, возникает перекос. Такой режим сокращает срок службы батарей. Отличить несложно. Количество светодиодных индикаторов должно совпадать с количеством каналов заряда.
  2. С надписью AUTO. Такая надпись говорит о том, что здесь реализовано отключение по таймеру. Обычно от 6 до 12 часов. Не самый плохой вариант. Перезаряда точно не будет. Но скорее всего не будет и полного заряда. В таком случае можно подобрать аккумуляторы именно под это зарядное устройство. Но корректной работа зарядного устройства будет первые 100-200 циклов.
  3. ΔV контроль. Если у производителя реализована эта функция, он обязательно напишет это на упаковке. Если надписи нет, зарядное устройство относится к пункту 2. С наличием ΔV контроля, зарядное устройство уже полноценно автоматическое. Не забываем о раздельной зарядке каждого канала (популярные лет 10-12 назад зарядные с индексом 508 имеют контроль ΔV, но воспринимают установленные в него аккумуляторы как одну батарею).
  4. С жидкокристаллическим дисплеем. Как правило, его наличие говорит о том, что реализовано всё, что перечислено выше и плюс температурный контроль. Зарядные устройства с дисплеем начального уровня не предполагают программирование режима и тока заряда, но со своей функцией — правильно заряжать ni mh батареи, справляются отлично.
  5. Зарядка – комбайн. Больше размером, чем в пункте 4. Предполагают программирование пользователем режимов и тока заряда. Если ничего не программировать в режиме “по умолчанию” заряжают батареи минимальным током и отключают заряд по ΔV контролю.

Чем более функциональное зарядное устройство, тем оно дороже. Но даже в дорогом исполнении, стоимость равна примерно 50 щелочным батарейкам. Окупаемость наступает достаточно быстро. Зарядное устройство такого класса обычно универсальное. И позволяет заряжать кроме никелевых аккумуляторов, ещё и литиево-ионные батареи. А также имеет функции измерения ёмкости, внутреннего сопротивления батарей, режим сброса эффекта памяти у никелевых аккумуляторов.

NI-MH аккумуляторы с низким саморазрядом

Это достаточно новая технология. Иногда применяется аббревиатура LSD. Что в переводе с английского “low self-discharge” – низкий саморазряд.

В продаже такие батареи появились чуть больше 10 лет назад и зарекомендовали себя очень хорошо. По сравнению с обычными аккумуляторами, они имеют более низкое внутреннее сопротивление и как следствие большие токи разряда. Ёмкость у них несколько ниже, чем у обычных NI-MH батарей. Но за счёт того, что у обычной батареи саморазряд в первые сутки около 10%, показывают себя не менее эффективно.

Отличить такой аккумулятор от обычного, достаточно несложно. На упаковке и на самом элементе будет присутствовать надпись “ready to use” т.е. “готово к использованию”. Продаются такие элементы уже заряженные. Это оптимальный выбор для любительской фотосъёмки, когда не стоит задача сделать несколько тысяч кадров за один день.

Правила заряда NI MH

Ответ на вопрос — как заряжать ni mh аккумуляторы зависит, прежде всего, от того, какое у пользователя зарядное устройство. Для того, чтобы заряжать правильно, достаточно придерживаться простых норм.

  • Перед зарядом, аккумуляторы желательно разрядить. Это не строгая норма в отличие от Ni-cd батарей, но желательная.
  • Температура окружающего воздуха должна быть не ниже 5 o C. Верхний предел температуры 50 o C. Такая температура может возникнуть летом при попадании прямых солнечных лучей.
  • Изучить функции зарядного устройства. Если оно не обеспечивает автоматическое отключение, рассчитать время заряда.
  • Установить батареи в зарядное устройство и подключить его к сети. Через некоторое время проверить степень нагрева аккумуляторов. В случае сильного нагрева, заряд прекратить.
  • Отключить зарядное устройство либо по истечении расчётного времени, либо после включения соответствующей индикации (зависит от типа зарядного устройства).
  • Хранить Ni-MH элементы заряженными на 10-20% ёмкости. Напряжение не должно падать ниже, чем 0,9v.

При правильном заряде никель металлогидридных аккумуляторов, служат они достаточно долго. От 500 до 1000 циклов заряд-разряд. Основная причина преждевременного выхода из строя – длительное неиспользование и как следствие глубокий разряд. Часто желание пользователей отказаться от технологии Ni-MH или Ni-cd и перевести всю свою технику на литий ионные батареи, совершенно не оправдано. Эти батареи прочно занимают своё место, как в бытовом сегменте, так и в промышленности.

Страница не найдена!

Страница не найдена!

Информация

  • IMAX B6 заряжает АА Ni-Zn
  • Ni-Zn ААА в слаботочной и низковольтной технике
  • Батарейки АА в часах или игрушках.
  • Гибридный аккумулятор для автомобиля из супер конденсаторов.
  • Единица ёмкости фрарад
  • Зона покрытия рации на батарейках
  • Какой литий можно найти на Store-men.ru
  • НЕОДИМОВЫЕ МАГНИТЫ И ИХ ОСОБЕННОСТИ
  • Неодимовые магниты.
  • Солнечная энергия
  • Ток и напряжение аккумулятора АА /14500
  • Что значит ват/ час у аккумулятора?
  • Информация о доставке
  • Что могут ионисторы на 500F/
  • Что такое гальваника и что она изучает.
  • Политика Безопасности
  • Ионисторы в автомобиле
  • О заряде и энергии, хранимой в ионисторах
  • IMAX-B6 заряжает ионистор.
  • Высокотоковый литиевый аккумулятор
  • Емкость лития
  • Литиевые АА аккумуляторы на 1,5 V.
  • Ионистор от севшего аккумулятора питает электродвигатель.
  • Типы и виды АА аккумуляторов и их характеристики.
  • Ионистор за место аккумулятора в системе освещения
  • ПЕРЕДЕЛКА ШУРУПОВЕРТА НА ЛИТИЙ.
  • Энергия блока ионисторов
  • Саморазряд ионисторов
  • Чем же заряжать Ni-Zn аккумуляторы?
  • Какие аккумуляторы ААА лучше
  • Солнечная панель для зарядки телефона или планшета.
  • Лучшие аккумуляторы аа для фотоаппарата
  • Саморазряд Ni-Mh аккумуляторов АА
  • Радиатор охлаждения медь или аллюминий
  • самодельная светодиодная лампа для рабочего места
  • Сравнение литий-ионныых акб 18650 и 26650
  • Самодельный Power Bank
  • устройство аккумулятора аа
  • Вес аккумулятора для power bank на 50000 mah
  • Сколько служат Ni-Mh aa аккумуляторы
  • Что лучше Ni-Zn 2500 mW/h или Ni-Mh 1500 mah.
  • Как проверить ток и напряжение аккумуляторов АА.
  • Как хранить аккумуляторы АА
  • Домашняя станция зарядки на солнечных батареях.
  • Пайка smd компонентов
  • Обозначение SMD компонентов
  • Зарядка ионистора 500f от солнечных панелей различной мощности
  • Заряжаем 18650 на IMAX-B6
  • 32700 и 32650 LiFePo4
  • Монтаж и описание smd компонентов
  • Power bank на ионисторах.
  • Что такое SMD компоненты
  • Контроллеры заряда батарей.
  • Заряжаем 32700 на Imax-b6.
  • Какие акумуляторы AA выбрать для мышки.
  • Ток и напряжение аккумулятора ААА
  • Лучшие аккумуляторы для вспышки.
  • Платs зарядки для Power bank.
  • Как проверить 2,7 v ионистор.
  • Усиленные аккумуляторы для дрона.

Служба поддержки

  • Связаться с нами
  • Возврат товара
  • Карта сайта

Дополнительно

  • Производители
  • Подарочные сертификаты
  • Партнёры
  • Товары со скидкой

Личный кабинет

  • Личный кабинет
  • История заказов
  • Рассылка новостей
  • Информация о доставке
  • Что могут ионисторы на 500F/
  • Что такое гальваника и что она изучает.
  • Ионисторы в автомобиле
  • О заряде и энергии, хранимой в ионисторах

Мы работаем для Вас
будни: 9:00 — 21:00
суббота: 10:00 — 16:00, воскресенье: выходной
+7 XXX XXX XX XX

Аккумуляторы и батареи

Информационный сайт о накопителях энергии

Как заряжать литиевые аккумуляторы

Литиевые аккумуляторы представляют гальваническую пару, в которой катодом служат соли лития. Независимо, литий-ионный, литий-полимерный сухой или гибридный аккумулятор, зарядное устройство подходит всем. Изделия могут иметь форму цилиндра, или герметичную мягкую упаковку, способ зарядки для них общий, отвечающий особенностям электрохимической реакции. Как зарядить Li-ion АКБ?

Как правильно заряжать литиевые аккумуляторы

Существует несколько схем зарядки литиевых аккумуляторов. Чаще используется двухэтапная зарядка, разработанная компанией SONY. Не применяются устройства с применением импульсного заряда и ступенчатой зарядки, как для кислотных АКБ.

Зарядка любых разновидностей ионно-литиевых или литий-полимерных аккумуляторов требует строгое соблюдение напряжения. На одном элементе заряженного литиевого аккумулятора должно быть не больше 4,2 В. Номинальным напряжением для них считается 3,7 В.

Литиевые аккумуляторы можно ли заряжать быстро, не полностью? Да. Их всегда можно дозарядить. Работа батареи на 40-80 % емкости удлинняет АКБ срок годности.

Двухступенчатая схема зарядки батареи литиевых аккумуляторов

Принцип схемы CC/CV – постоянная сила зарядного тока/ постоянное напряжение. Как зарядить по этой схеме литиевый аккумулятор?

На схеме до 1 этапа зарядки изображен предэтап, для восстановления глубоко севшего литиевого аккумулятора, с напряжением на клеммах не менее 2,0 В. Первый этап должен восстановить 70-80 % емкости. Ток зарядки выбирают 0,2-0,5 С. Ускоренно заряжать можно, током 0,5-1,0 С. (С – емкость литиевых аккумуляторов, цифровое значение). Каким должно быть напряжение зарядки на первом этапе? Стабильным, 5 В. Когда достигнуто напряжение на клеммах аккумулятора 4,2 – это сигнал перехода на второй этап.

Читать еще:  На что обратить внимание при выборе газового резака

Теперь ЗУ поддерживает стабильное напряжение на клеммах, а зарядный ток по мере поднятия емкости снижается. При уменьшении его значения до 0,05-0,01 С зарядка закончится, устройство отключится, не допуская перезарядки. Общее время восстановления емкости для литиевого аккумулятора не превышает 3 часов.

Если литий-ионная батарея разряжена глубже 3,0 В, потребуется провести «толчок». Это заключается в зарядке малым током до тех пор, пока на клеммах не будет 3,1 В. Потом используется обычная схема.

Как контролируют параметры зарядки

Так как литиевые аккумуляторы работают в узком диапазоне изменения напряжения на клеммах, их нельзя перезаряжать выше 4,2 В и допускать разрядку ниже 3 В. Контроллер заряда установлен в ЗУ. Но каждый аккумулятор или батарея имеют собственные прерыватели, РСВ плату или РСМ модули защиты. В аккумуляторах установлена именно защита от того или иного фактора. В случае нарушения параметра, она должна отключить банку, разорвать цепь.

Контроллер – устройство, которое должно реализовать функции управления – переводить режимы CC/CV, контролировать количество энергии в банках, отключать зарядку. При этом сборка работает, нагревается.

Самодельные схемы зарядки, применяемые для литиевых аккумуляторов

  • LM317 – схема простого зарядного устройства с индикатором заряда. От USB порта не запитывается.
  • MAX1555, MAX1551- специально для Li Аккумуляторов, устанавливаются в адаптер питания от телефона в USB. Есть функция предварительного заряда.
  • LP2951- стабилизатор ограничивает ток, формирует стабильное напряжение 4,08-4,26В.
  • MCP73831- одна из простейших схем, подходит для зарядки ионных и полимерных устройств.

Если батарея состоит из нескольких банок, разряжаются они не всегда равномерно. При зарядке необходим балансир, распределяющий заряд и обеспечивающий равномерный заряд всех банок в батарее. Балансир может быть отдельным или встроенным в схему подключения АКБ. Устройство защиты батареи называется BMS. Зная как заряжать приборы, разбираясь в схемах, можно своими руками собрать схему защитного устройства для литиевого аккумулятора.

Как зарядить литиевый аккумулятор 12 вольт

Каждый литиевый аккумулятор представляет герметичное изделие цилиндрической, призматической формы, для Li-pol в мягкой упаковке. Все они имеют напряжение 3,6- 4,2 В и разную емкость, измеряемую в мА/ч. Если собрать последовательно 3 банки получится батарея с напряжением на клеммах 10,8 — 12,6 В. Емкость при последовательной зарядке, измеряется по самому слабому литиевому аккумулятору в связке.

Как правильно заряжать литиевый аккумулятор 18650 или Pol на 12 вольт, нужно знать. Для возвращения прибору емкости необходимо использовать ЗУ с контроллером. Важно иметь в сборке РСМ для каждой банки, защиту от недо- и перезаряда. Другая схема незащищенных литиево-ионных аккумуляторов – установка РСВ – управляющей платы, лучше с балансирами, для равномерной зарядки банок.

На зарядном устройстве необходимо задать напряжение, под которым работает батарея, 12,6 В. На приборной доске устанавливается количество банок и ток зарядки, равный 0,2- 0,5 С.

Как заряжать, предлагаем посмотреть видео, способ зарядки для 2, 3 литиевых аккумуляторов 18650, соединенных последовательно. Используется бюджетное зарядное устройство.

Варианты зарядки литий-ионных литиево-полимерных аккумуляторов:

  • Зарядное устройство приобретаемое в комплекте с прибором.
  • Использовать разъем USB от электронной техники – компьютера. Здесь можно получить ток 0,5 А, зарядка будет долгой.
  • От прикуривателя, купив переходник с набором портов. Выбрать тот, что соответствует параметрам батареи на 12 В.
  • Универсальное зарядное устройство «лягушка» с доком для установки гаджета. Как заряжать? Есть панель индикации заряда.

Специалисты советуют использовать для зарядки литиевых аккумуляторов штатное зарядное, остальные – только в форс-мажорных обстоятельствах. Однако, как зарядить литиевый аккумулятор без штатного зарядного устройства, нужно знать.

Как заряжать литиевые аккумуляторы шуруповерта

Шуруповерт на литиевых аккумуляторах почти всегда апгрейд. Если с Ni-Cd элементами были одни требования к зарядке, теперь они стали противоположными. В первую очередь нужно приобрести или собрать зарядник, именно для энергоемких литиевых аккумуляторов шуруповерта с форм фактором 18650. Схема зарядки применяется из двух этапов CC/CV.

Зарядка литиевого аккумулятора шуруповерта оптимальна, когда остается 20-50 % емкости – одна палочка на индикаторе. Чем чаще заряжать, тем стабильнее напряжение на клеммах и длиннее жизнь источника энергии. Чем ровнее напряжение на клеммах, тем больше циклов выдержит литиевый аккумулятор шуруповерта.

Глубина разряда, %Количество циклов заряда
100500
501500
252500
104 700

Если в шуруповерте 2 аккумулятора, один снимите, зарядите на 50-60 % и держите в резерве. Но второй заряжайте всегда по окончании работы, даже на 10 %. Лучшая температура для заряда +15-25 0 С. При минусе батарея шуруповерта не зарядится, но работать до -10 0 может.

Как заряжать литиевый аккумулятор шуруповерта зарядным устройством, зависит от схемы сбора батареи из банок. В любом случае, напряжение на ЗУ должно быть равно заявленному для прибора, а сила тока 0,5 С на первом этапе. На втором, напряжение клеммное стабильно, а сила тока падает, вплоть до окончания процесса.

Сколько заряжать литиевый аккумулятор

Время зарядки аккумуляторов определяется процессом восстановления емкости. Различают полный и частичный заряд.

Емкость измеряется в ампер-часах. Это значит, если подать заряд, численно равный емкости, то за час на клеммах создастся нужное напряжение, а запас энергии будет 70-80 %. Если емкость измеряется в единицах С, при быстрой зарядке следует подавать ток 1С-2С. Время быстрой зарядки около часа.

Для полного цикла зарядки батарей из нескольких элементов, соединенных последовательно, используют 2 этапа – CC/CV. Этап СС длится, пока на клеммах не появится напряжение , равное рабочему, в вольтах. Второй этап: при стабильном напряжении подается в банку ток, но с увеличением емкости, он стремится к нулю. Время заряда занимает около 3 часов, независимо от емкости.

Можно ли заряжать литиевый аккумулятор обычной зарядкой

Две разных системы аккумуляторов – литиевые и свинцовые требуют разного подхода к восстановлению емкости. Свинцовый АКБ не настолько требовательны к параметрам зарядки, как литиевые. Да и критерии заряда другие.

Для зарядки на первом этапе Li-ion, Li-pol требуется постоянный ток, на втором этапе постоянное напряжение. Если не контролировать параметры на первом этапе, возможен перезаряд. Но если в батарее есть встроенная защита – BMS – она справится. Поэтому несколько добавить энергии можно даже зарядником от телефона.

В зарядном устройстве для свинцовых АКБ главный показатель – стабильное напряжение. Для литиевых зарядников на первом этапе важен стабильный ток.

Правда, появились универсальные ЗУ, которые можно перенастроить на тот или иной режим зарядки. Перед вами российская разработка «Кулон».

Li ion аккумуляторы: правила зарядки и эксплуатации, что нельзя делать с литий-ионными батареями

Основная часть техники работает от Li-ion аккумуляторов, как правильно заряжать и эксплуатировать такие батареи, необходимо знать каждому пользователю. Устройства получили популярность за счет компактности и высокого уровня энергосбережения.

Что представляет собой литий-ионный аккумулятор

Литий-ионный аккумулятор представляет собой вид элемента питания (АКБ), на основе которого работает электронная техника и электромобили. Литий — самый легкий металл. Его электрохимический потенциал обеспечивает оптимальную характеристику плотности на единицу массы.

В отличие от устройств другого типа, литиевые аккумуляторы содержат отрицательные пластины из металлического лития. За счет этого батареи обладают высоким напряжением на всех элементах. Современные батареи имеют длительный срок службы за счет способности выдерживать множество циклов заряд-разряд и отсутствия «эффекта памяти».

Название «литий-ионный» произошло от основных используемых элементов:

  • литий-феррофосфат;
  • кобальтат лития;
  • литий-марганцевая шпинель.

В качестве переносчика заряда выступают положительные ионы лития, которые свободно перемещаются в кристаллической решетке материала и провоцируют необходимую химическую реакцию.

Идентичными особенностями обладают литий-полимерные аккумуляторы. Главным отличием от Li-ion является отсутствие в составе жидкого электролита, а также высокая стоимость.

Как правильно заряжать Li-ion аккумулятор

При эксплуатации литий-ионных аккумуляторов, необходимо правильно заряжать устройство и контролировать этот процесс. Зарядка осуществляется по специальной схеме, а контроль при помощи дополнительных плат или обычного сопротивления (резистора).

Двухступенчатая схема зарядки

Двухступенчатая схема заряда является оптимальным способом зарядки литиевых аккумуляторов. В этом случае контроллер заряда имеет повышенную нагрузку, однако это не сказывается на сроке службы устройства.

Выполнение первого этапа зависит от того, каким током будет насыщаться устройство. Номинальная величина тока равна 0,2-0,5 С (С — емкость аккумулятора), а мощность 12,6 вольт. Постоянный зарядный ток обеспечивается путем работы зарядного устройства (ЗУ), которое поднимает потенциалы на клеммах аккумулятора. При отметке в 4,2 В батарея набирает 70-80% заряда, и первый этап заканчивается.

Второй этап характеризуется постоянным напряжением и постепенно снижающимся током. Устройство поддерживает потенциал на отметке 4,15-4,25 В и контролирует параметры тока. Чем выше показатель, тем меньше становиться ток. Величина 0.05-0.01 С говорит об окончании процесса.

Как контролируют параметры зарядки

Литиевые аккумуляторы нуждаются в контроле, так как они работают в узком диапазоне изменения напряжения. Оптимальным значением считается 3 — 4,2 В. Контроллер установлен в зарядном устройстве, однако каждая батарея имеет свои прерыватели и модули защиты. В случае нарушения какого-либо параметра защитная функция отключает банку и разрывает цепь.

Контроллер обеспечивает различные функции управления:

  • переводит режимы CC/CV;
  • контролирует подачу энергии в банках;
  • подает ток, компенсирующий саморазряд;
  • измеряет температуру, предотвращая порчу батареи;
  • отключает зарядку.

Зарядить аккумулятор без контроллера можно, используя резистор, включенный последовательно с устройством. Собрать схему своими руками несложно, если предварительно будут рассчитаны сопротивление, мощность резистора и ток заряда.

Эксплуатация Li-ion батарей

Первую зарядку батареи после покупки новой техники необходимо выполнять после полного разряда. То есть заряжать его сразу не нужно, необходимо довести прибор до выключения, а потом зарядить полностью.

В первую очередь это касается телефонов и ноутбуков.

При эксплуатации устройств с литий-ионными батареями необходимо следить за местом их нахождения. В холодную и жаркую погоду важно контролировать температуру батареи, не допуская перегрева (переохлаждения). Для этого существуют специальные программы, с помощью которых отслеживаются показатели.

Работа при температуре выше 30°C сказывается на способности батареи держать емкость. Уровень падает с 100% до 80%. Когда устройство полностью зарядилось, следует отключать его от источника тока. В противном случае емкость аккумулятора со временем будет снижаться, и батарея выйдет из строя.

Современные блоки питания способны минимизировать поступающий ток после полного заряда. Однако такая функция не дает гарантии сохранности аккумулятора. Заряжать устройство необходимо при отметке 30-50%. Постоянная полная разрядка сопровождается выделением тепла в большем объеме, это негативно сказывается на состоянии батареи.

Не стоит подключать к питанию устройства, которые работали в стрессовом режиме и получили перегрев. В этом случае необходимо дождаться, пока температура снизится, и только после этого ставить заряжаться.

Чрезвычайно холодную батарею следует вытащить из техники и нагреть в руках, а затем вставить обратно.

Для устройств, которые допускают извлечение батареи, отличным решением является приобретение резервного аккумулятора. В этом случае время работы приспособления возрастает в 2 раза. Когда основной аккумулятор разряжается, в устройство помещается запасной элемент. Удобно решение для техники, которая быстро нагревается, так как сменное устройство дает время основному остыть.

Калибровка

Выделяют 2 метода калибрования:

  • ручной;
  • программный.

Калибровка производится по схеме: полный разряд-полный заряд аккумулятора. Необходима процедура для восстановления показателей и корректной работы контроллера.

Второй метод отображает больше информации и позволяет осуществить дополнительные программные манипуляции. В остальном оба способа различий не имеют.

Вначале необходимо в стандартном режиме разрядить технику до выключения. Затем подключить к заряднику. Во время процедуры печатная плата батареи определяет предельные рамки зарядки и разрядки, это необходимо для предотвращения сбоев в дальнейшей работе.

Проводят калибровку 1 раз в 3 месяца.

Заряжают аккумулятор оригинальным прибором, который шел в комплекте с техникой. Отключать от сети устройство можно, когда индикатор заряда покажет 100%. Для достижения максимальной рабочей емкости рекомендуется провести 2-3 повторных цикла «разряд-заряд».

Хранение

Для предотвращения негативных воздействий на литий-ионный аккумулятор со стороны внешних факторов необходимо придерживаться таких правил:

  • на время хранения батарею извлекать из устройства;
  • перед извлечением рекомендуется зарядить аккумулятор до 50%;
  • хранят источник в сухом и прохладном месте.

Норма температуры для содержания батареи +15…+17°С. Такие показатели обеспечивают максимальную сохранность элемента и его емкости.

Литий-ионные устройства имеют низкий показатель саморазряда, поэтому хранить их можно более 2 лет. Однако избежать потери емкости невозможно, даже выполняя правильные условия хранения. Независимо от того, сколько зарядное не будет использоваться, необходимо каждые 3 месяца делать калибровку, а после нее возвращать уровень заряда до 50%.

Чего не нужно делать с литий-ионными аккумуляторами

Предотвращение перегрева является залогом длительной работы батареи. Литий — активный щелочной металл, поэтому при нагреве в аккумуляторе может начаться реакция, приводящая к воспламенению. Запрещается держать литий-ионные батареи вблизи источников солнечных лучей, батарей и открытого огня. Особенно это касается смартфонов и ноутбуков.

Наряду с перегревом нельзя допускать и переохлаждения. Губительных последствий низкие температуры не вызовут, однако снизят емкость батареи.

Запрещено разбирать аккумуляторный элемент. Такая процедура приводит к воспламенению. Нельзя заряжать элемент в обход контроллера. Исключение делают лишь в случае, если аккумулятор необходимо вывести из состояния глубокого разряда.

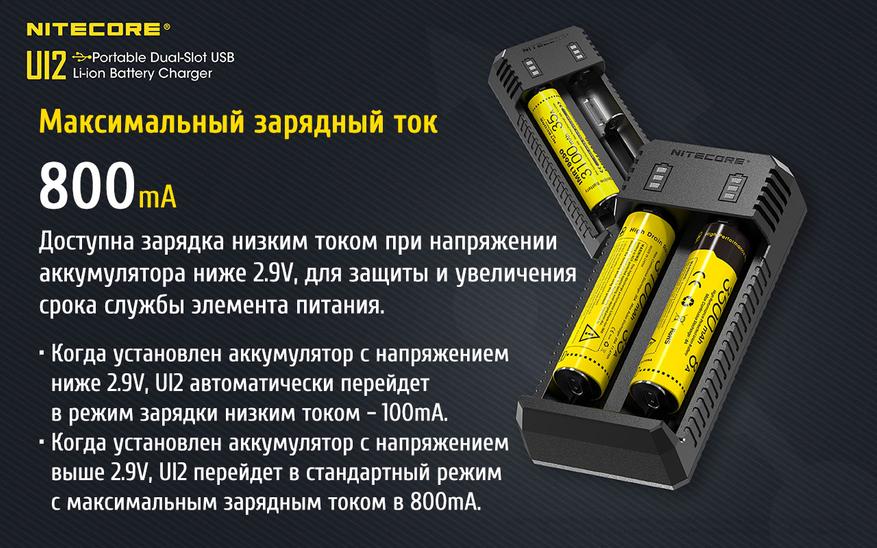

Как выбрать зарядку для 18650 Li-Ion аккумулятора.

Итак, мои Топ-5 зарядок для 18650 аккумулятора. Какую выбрать зарядку, чем заряжать 18650 аккумулятор для фонарика или вейпа? На алиэкспресс и других магазинах навалом разных моделей. Вот только когда люди приходят ко мне купить Li-Ion аккуумулятор и/или зарядку для него, то выясняется показывает что прискорбно небольшое число понимает что именно они хотят.

Полезное:

Рабочие купоны и промокоды на aliexpress на 2020 смотрим тут

Узнать как купить хороший 18650 аккумулятор на алиэкспресс можно тут

Как выбрать светодиодный фонарик тут и налобный фонарик тут

как выбрать зарядное устройство для 21700 аккумулятора.

коли речь зайдет о выборе зарядки, то уместно отметить что этак года с 2016 я покупаю аккумуляторы на nkon.nl, весьма известном и уважаемом магазине с исключительно широким ассортиментом и отличными ценами. Доставка платная, но в каких-то ситуациях можно даже брать тут 3-4 акка — выйдет столько же сколько из Китая, но быстрее и со 100% гарантией оригинальности. А если брать в большем кол-ве, для то цена вообще будет вне конкуренции

Ожидаемо, какая-то очередная «самая популярная и дешевая зарядка для 18650 на алиэкспресс» для многих — первый же выбор, хотя бы в силу цены. Чтобы удержать вас от покупки такой дряни, коротко (благо тут нет смысла рассусоливать) раскажу что хорошую зарядку для лития можно купить на алиэкспресс под любой, даже самый скромный бюджет и при этом не упасть до откровенного шлака.

Разумно дать ссылку на единственный 18650 аккумулятор, который я покупаю на али. На мой взгляд, по соотношению цены и емкости это самый хороший литий-ионный 18650 аккумулятор с алиэкпресс.

Во всех остальных случаях шанс нарваться не подделку исключительно высок, если только речь идет не о опять-таки всяких аккумов от фонарных производителей. Последние адски дОроги и являют собой ту же перепаковку других акков. так что брать их смысла ноль. А нормальные акки я беру на nkon.nl.ru. Так вот, аккумулятор, про который я веду речь — перепаковка оригинальных панасониковских NCR18650B. Ячейки ушли с отбраковки, но похоже что ее логика сводится к выводу за борт всего, что ниже 3350mah и продаже этих несортовых банок для дальнейшей реализации на том же али. Собственно, почти все заказанные мной банки были где-то 3250-3350mah, что меня более чем устроило за свою цену. Я заказывал ОЧЕНЬ много этих акков, нареканий ноль. Для бытовых целей этих низкотоковых банок вам хватит за глаза. Вот ссылка. Повторюсь, для большинства фонариков это будет самый лучший литий-ион аккумулятор с aliexpress. токоотдача небольшая, но 3-4А это вполне достаточно для большинства фонариков, а плата защиты спасет от переразряда.

Графики в моих обзорах фонариков показали что самый популярный фонарик на али — convoy, в своих опять-таки самых популярных моделях (s2+, c8, c8+) работает на этом аккуме фактически также как с каким-то более дорогим оригинальным средне или высокотоковым. Поэтому брать какой-то другой аккумулятор в недорогой китайский фонарик смысла я не вижу. А если вам нужен 18650 аккумулятор для дешевого налобника с али, то тут только этот вариант — риск глубокого разряда и смерти аккумулятора слишком большой. В таких налобниках нет защиты, приходится полагаться на соответствующую уже в самом 18650 аккумуляторе.

Начну с того почему не стоит брать вот такие вот изделия всемирно известной компании noname. С учетом копеечной разницы между этой поделкой и нормальной зарядкой, смысла брать что-то наподобие этого вообще не вижу.

  • работа только с литием.никакого никеля.
  • черт его знает какой алгоритм зарядки.
  • хорошо если чуть недозарядит, но может гнать до 4.3в, что весьма плохо для химии
  • качество сборки соответствует цене — не факт что не сломается или не бабахнет.

ну и важный момент — зарядка для 18650 аккумулятора = зарядка для 26650 аккумулятора, все модели ниже имеют подвижную штангу для зарядки почти всех моделей li-ion аккумуляторов

Если вы крайне ограничены в бюджете, то я могу порекомендовать вот эту зарядку. За всего-то полтора бакса вы получите компактную штуку с USB питанием и 0.5-0.6А током. я покупал, заряжает нормально. Естественно, поддержка только лития.

Xtar (после недавнего ребрендинга они продаются под маркой allmaybe)

Но, лично для меня, явным фаворитом в сегменте недорогих зарядок на один слот является Xtar MC1. Это предельно компактная (габаритами где-то в указательный палец) зарядка. В отличие от литокалы она не может похвастаться тем же 1А током зарядки (upd Xtar MC1plus 1A зарядный ток уже есть. ), но зато тут есть фирменная технология подъёма глубокоразряженных акков. Да и, в целом, можно быть уверенным что не будет перезаряда и сам процесс зарядки будет корректный.

Периодически процессе написания обзора фонариков я сталкивался с ситуацией разряда акка ниже 2в. И другие зарядки, те же литокалы разных мастей просто не определяют такие акки. Разумеется, ушатанный вообще в ноль аккумулятор с деградировавшей химией тут реанимировать не удастся. В комплекте идет чехол, можно с собой таскать куда-то там.

Читать еще:  Из чего можно сделать измельчитель травы своими руками?

0.5А ток выливается где-то в 6 часов зарядки, +- в зависимости от емкости и глубины разрядки акка. Если ставить на ночь (а в массе своей так и происходит), то этого хватит вообще за глаза. Для зарядки в машине, по пути, этого уже будет маловато и надо смотреть на ту же литокалу.

Зарядка не поддерживает никели, т.е. нельзя заряжать обычные ААААА.

Ценник у обеих версий ниже на али вполне подъёмный, порядка 4-7 баксов в обычной и plus версиях. Я детально тут их не привожу потому что они туда-сюда гуляют.

Xtar MC1 aliexpress xtar mc1 gearbest нашел вот пока самый доступный вариант, всего 4.4$. Там же можно купить Xtar MC1 plus xtar mc1 plus gearbest отличается лишь индикатором.

Есть еще вторая версия. Фактически это тот же MC1, но на два акка.

Для тех кому надо заряжать аккумулятор быстро, Xtar сделали специфическую модель. Это компактная быстрая зарядка с 2А током. Это избыточно для чего-то типа 2600mah, но вполне приемлемо для 3000-3400, и идеально для емких аккумуляторов типа 217002665. Xtar SC1 Ценник реально крохотный и я всячески рекомендую эту модель. Сам заказал уже с десяток.

Из остальных версий отмечу только VC2, которая при том же корректном алгоритме зарядки имеет преимущество в хорошем и наглядном индикаторе. Остальные модели, пусть и интересны, но проигрывают литокале по ценефункционалу, поэтому менее предпочтительны и я тут про них рассказывать не буду.

ценник крутится в районе 14 баксов. и тут как в других моделях надо отталкиваться от наличия пойнтов и купонов.

Xtar VC2 gearbest 11.83$ тут он сейчас дешевле чем где-либо, особенно если пойнтами отломить.

Liitokala

долгое время крайне популярной среди осведомленных людей зарядкой на 1 слот был миллер, чей убогий конструктив компенсировался хорошими потрохами и грамотным процессом зарядки. Так продолжалось до момента выпуска 101й литокалы. Пусть и простейшая, но индикация процесса зарядки и напряжения акк, всядность химии и типоразмеров, возможность работы в режиме павербанка и 0.51А ток на выбор — эта модель моментально стала хитом продажи как самая дешевая и при этой хорошая зарядка для литиевых аккумуляторов.

после этого постепенно стали выходить модели на большее количество акков, 202 — на два, 402, на 4 и вот недавно вышла модель на 3 акка. от 101 они отличаются только количеством разъёмов.

Разумеется, надо понимать что если ваш блок питания выдает 2А, то заряжать 4 акка можно будет не выше 0.5А на каждый.

Если выход 101й убрал с рынка миллер, то 202402 полностью уронили продажи найткоровских зарядок. Я помню как в 1516 году неплохо ими торговал. Кончилось все тем что остатки я просто сдал в вейп-шоп по закупу, за свои деньги никому этот найткор не впился. Кроме цены есть и функциональный минус — например кипячение никеля 1А током.

Liitokala 101 ценник в разных магазах гуляет туда-сюда в пределах полубакса, составляя где-то 6$

Отдельно расскажу про популярную 4хслотовую зарядку. Liitokala Lii-500 это фактически все-в-одном комбайн.

Зарядка, тест емкости (при его принудительном раз за разом запуске можно фактически запустить тот же refresh что и в Opus), полная индикация (включая сопротивление). Ток зарядки от 0.3 до 1А на канал, куча разных химий и типоразмеров.

За свою небольшую цену эта зарядка является отличным выбором для тех, кто хочет чего-то большего чем просто зарядка акков или если у вас их много и надо оценивать их состояние, быстро заряжать.

Liitokala Lii-500 aliexpress 20.99$ (есть варианты комплектации, можно взять с автоадаптером)

Opus

Финальным штрихом (я не буду говорить про модельные зарядки типа Imax, так как коли в в этом деле — вы и так про них знаете) пойдет Opus BT — C3100 V2.2

Это крайне популярная зарядка среди тех, кому постоянно приходится иметь дело с аккумуляторами. Я сам пользовался такой где-то год, но перешёл все-таки на 500ку. При почти двухкратной разнице в цене я не увидел для себя явного преимущества в функционале. 2А ток зарядки мне не важен, а функция refresh может работать и в 500й литокале, занимая где-то 3-4 ручных запуска norm test, т.е. зарядка-разрядка-зарядка.

Ну, да, еще одним явным функциональным плюсом является наличие вентилятора, что крайне разумно когда сразу 4 акка заряжаются или разряжаются высоким током

в принципе, на этом можно и остановится. Есть еще несколько других специфических моделей, но уверен что для исключительного большинства из читателей хватит какой-то из вышеперечисленных. Я пользовался ими всеми, продавал десятками и за все время только один раз у одной штуки 202 литокалы не срабатывала остановка зарядки, он гнал акк до упора. Но это один из нескольких дюжин.

Зарядки для 21700 аккумуляторов.

Отдельно стоит упомянуть популярные когда-то зарядки Nitecore.
Единственное, чем они сейчас меня привлекают, так это тем что даже в самые простые модели отлично влезают 21700 аккумуляторы. А так как купить 21700 фонарик на алиэкспрес сейчас вообще не сложно, то факт того что литокаловские зарядки вмещают из со скрипом реально печалит. А какие-то модные брендовые 21700 аккумуляторы вообще не влезут.
Так что в такой ситуации и оправданно покупать зарядки Nightcore, только для 21700 аккумуляторов. Рекомендую той, которой пользуюсь сам — nitecore UI2 (см мой обзор зарядки Найткор). Еще дешевле — UI1.

Если финансы позволяют, то можно взять что-то кардинально лучше, благо Найткор исправили тут почти все косяки прошлых моделей (типа прожарка ААА никелевых акков током в 1А)

Итак, Nitecore UM4 (обзор). Кстати, вот сейчас, добавляя эту зарядку в подборку, обратил внимание что ценник упал до уровня Liitokala Lii-500, очень даже неплохо!

Разумеется, где аккумуляторы — там и фонари. Посмотрите блок «об авторе» ниже, там есть мои подборки хороших фонарей на любой вкус.

Надеюсь текст был интересен. Подписывайтесь на мой канал на UTUBE и вступайте в мою группу в VK, где я до публикации обзоров я выкладывают анонсом какие-то материалы из них, публикую промокоды и купоны на какие-то интересные фонарики + рассказываю о выходе новых моделей.

Как правильно заряжать li-ion аккумуляторы

Обычно гаджеты, питающиеся от литиевых аккумуляторов, имеют встроенное зарядное устройство. Обычно, но далеко не всегда. Тогда обслуживать аккумуляторы приходится самому. В этой статье мы выясним условия эксплуатации батарей такого типа, а также узнаем, как правильно заряжать литийионный аккумулятор.

  1. Общие сведения о литийионных аккумуляторах
  2. Что такое PCB, BMS и PCM
  3. PCB
  4. PCM
  5. BMS
  6. Как правильно заряжать Li-ion аккумулятор
  7. Многоступенчатая зарядка
  8. Чем измерять ёмкость аккумуляторов
  9. Что такое плата зарядки TP4056 и как ею пользоваться
  10. Топ 5 зарядных устройств для литиевых аккумуляторов
  11. Советы по эксплуатации Li-ion батарей

Общие сведения о литийионных аккумуляторах

Литиевые аккумуляторы появились относительно недавно, но уже прочно заняли ведущие позиции в электропитании автономных устройств. Конструктивно такой источник питания представляет собой два электрода — катод и анод. Первый выполнен из того или иного соединения лития (обычно кобальт-литий или литий-феррофосфат), второй — из графита. Электроды погружены в безводный раствор электролита. Бывают разные форм-факторы и типоразмеры батареек этого типа. Наиболее распространённые форм-факторы литийионных аккумуляторов — цилиндрический и прямоугольный.

Типоразмеры литийионных цилиндрических аккумуляторов

Прямоугольные элементы можно увидеть в устройствах малой толщины — мобильных телефонах, смартфонах, планшетах и т. п. Обычно в батареях такой формы в качестве электролита используют полимерный материал, а сами аккумуляторы называют литий-полимерными.

Литий-полимерные аккумуляторы мобильных устройств

Выходное напряжение всех литиевых аккумуляторов меняется от 4,2 до 2,5 В в зависимости от степени зарядки и в среднем составляет 3,7 В. Электрическая ёмкость же бывает разной – от десятков миллиампер в час (мА·ч) до десятков ампер в час (А·ч). Зависит от назначения источника питания и его размеров.

Литиевая батарейка ёмкостью 10 А·ч

Срок службы литиевого аккумулятора зависит от условий эксплуатации и обычно составляет 2–3 года при количестве циклов заряд/разряд до 600 у литийионных и до 900 у литий-полимерных батарей. Основные качества аккумуляторов этого типа:

  • большая плотность энергии на единицу массы;
  • низкий саморазряд;
  • отсутствие эффекта памяти;
  • не требуют обслуживания;
  • теряют работоспособность при перезарядке и глубоком разряде;
  • взрывоопасность при перегреве.

Что такое PCB, BMS и PCM

Прежде чем выяснить, как правильно заряжать литийионные аккумуляторы, разберёмся с аббревиатурами PCB, BMS и PCM, которые неразрывно связаны с источниками тока этого типа.

Как мы выяснили, литиевые источники не терпят глубокой разрядки и перезаряда. И в том, и в другом случае они катастрофически теряют электрическую ёмкость и выходят из строя. А в случае перезаряда могут даже загореться.

Для контроля за состоянием батареи в неё нередко встраивается модуль PCB — Power Control Board. Его задача — не допустить глубокой разрядки и перезаряда аккумулятора.

Модули защиты батареи телефона и литиевого цилиндрического элемента

Принцип работы такого модуля достаточно прост. Помещённый на небольшой плате контроллер мониторит напряжение на клеммах аккумулятора. Как только оно упадёт ниже 2,8 В, микросхема закрывает соответствующий ключ, отключая элемент питания от нагрузки. При этом зарядка этого элемента разрешена.

Если напряжение на клеммах элемента становится выше 4,2 В (заряжен полностью), эта же схема другим ключом отключает элемент от зарядного устройства, но питание нагрузки разрешено. Таким образом, аккумулятор невозможно ни перезарядить, ни разрядить до критического значения.

Такие платы защиты встраиваются в большинство литиевых батарей. Исключение составляют лишь элементы, предназначенные для устройств с собственными системами контроля за состоянием аккумуляторов. В качестве примера можно взять батарею ноутбука, собранную из шести аккумуляторов 18650 без встроенной защиты.

Эти элементы батареи не имеют платы защиты — за их сохранность и правильную зарядку отвечает общий контроллер

Важно! Прежде чем покупать аккумулятор, необходимо выяснить, оснащён ли он модулем PCB. Если нет, то за состоянием элемента придётся следить самостоятельно. Большинство элементов с модулем PCB имеют на корпусе соответствующую маркировку.

Модуль PCM (Power Charge Module) обычно встраивается не в элемент, а в устройство, в котором элемент работает. К примеру, в смартфон. Если плата PCB следит только за уровнем зарядки аккумулятора, то блок PCM полностью управляет процессом зарядки — обеспечивает необходимый ток, контролирует температуру элемента, напряжение на нём.

Это как раз тот узел, который мы называем контроллером зарядки. Он является основным «управляющим» — отключает зарядку, когда батарея зарядилась, принудительно отключает мобильное устройство, если величина напряжения на аккумуляторе критически низкая. В этом случае модуль PCB будет только дополнительной защитой — практически никогда не срабатывает. Впрочем, существуют модули PCM, которые отвечают лишь за правильную зарядку, но не контролируют разряд. В этом случае в работу включается модуль PCB — встроенный в элемент или дополнительный.

Блок BMS (Battery Monitoring System) можно найти в аккумуляторах, составленных из батарей, включённых последовательно. Он есть, например, в АКБ любого ноутбука. Задача узла — контроль за состоянием каждой отдельной батареи и организация слаженной их работы. Разберём задачу, которую он выполняет, подробно. Итак, мы имеем аккумулятор, составленный из четырёх последовательно соединённых батарей.

Батарея из четырёх элементов, соединённых последовательно

Предположим, все элементы полностью заряжены. Напряжение на каждом из них — 4,2 В, на всей батарее 16,8 В. Начинаем разрядку. Через все элементы течёт одинаковый разрядный ток, а значит, разряжаются они одинаково. Но это только в теории. При эксплуатации аккумуляторы теряют ёмкость по-разному, то есть даже при одинаковом токе один элемент разрядится быстрее, другой медленнее. В результате какой-то из аккумуляторов будет уже глубоко разряжен, тогда как остальные ещё «тянут» и выходное напряжение всей батареи вроде ещё в норме.

То же самое произойдёт и во время зарядки. Элемент с наименьшей ёмкостью зарядится быстрее и, пока остальные набирают нужную ёмкость, перезарядится и выйдет из строя. Задача модуля BMS — контроль за состоянием каждого элемента и принятием тех или иных мер, если напряжение на каком-либо из них станет критическим. Если оно ниже, вся батарея отключается от нагрузки. Если выше, то соответствующий элемент отключается от зарядного устройства, когда остальные продолжают заряжаться.

Полезно! Нередко блок BMS называют балансиром, а выполняемая им задача балансировкой. При последовательном соединении аккумуляторов в батарею схема балансировки должна быть обязательно. В противном случае элементы питания быстро выйдут из строя, а возможно, и загорятся.

Как правильно заряжать Li-ion аккумулятор

А теперь перейдём непосредственно к особенностям зарядки литийионных аккумуляторов. Начнём с единичных элементов. Как мы выяснили, напряжение на полностью заряженном аккумуляторе составляет 4,15–4,2 В, на полностью разряженном — 2,5–2,8 В. Но, кроме напряжения, нужно знать и зарядный ток. Каким током, к примеру, заряжать Li-ion аккумулятор 18650?

В отличие от других типов аккумуляторов литиевые источники могут заряжаться достаточно высоким током, достигающим 1 С (C — ёмкость элемента). Но оптимальным принято значение, не превышающее 0,5 С. Получается, что оптимальный ток заряда для элемента 18650 будет составлять от трети до половины его ёмкости. Значение же ёмкости аккумулятора можно прочесть в сопроводительной документации или прямо на корпусе прибора.

Для этого аккумулятора оптимальный зарядный ток будет лежать в диапазоне от 1 до 1,7 А

Но существует и ещё один, более правильный, многоступенчатый метод, который используется в подавляющем большинстве более-менее качественных мобильных гаджетов и зарядных устройств. Если мы хотим, чтобы наша литийионная батарея «жила» долго и счастливо, лучше применить способ многоступенчатой зарядки.

Многоступенчатая зарядка

Метод состоит из трёх этапов:

  1. После подключения зарядного устройства контроллер измеряет напряжение на батарее. Если оно ниже 2,5 В, то производится зарядка малым (около 0,02–0,1 С) током до тех пор, пока напряжение не поднимется до 2,8 В. Если оно изначально было выше, этап пропускается.
  2. Зарядный ток увеличивается до значения 0,5 С (нормальный заряд) или 1 С (ускоренный заряд). Как только напряжение на элементе повышается до 4,1–4,2 В, этап заканчивается.
  3. На элементе устанавливается стабильное напряжение 4,15–4,25 В, подзарядка производится небольшим током. Как только значение тока уменьшается до 0,05 С, этап заканчивается, аккумулятор заряжен.

Полезно. Третий этап занимает достаточно много (десятки минут) времени и не является обязательным. Если времени ждать нет, хватит второго этапа, в процессе которого батарея набирает практически всю ёмкость (90–95 %).

Можно ли таким же образом зарядить аккумулятор со встроенным контроллером защиты PCB? Вполне, но перед тем, как начать зарядку, нужно убедиться, что напряжение холостого хода зарядного устройства (измеряется при отключенном аккумуляторе) не превышает 6–7 В. В противном случае при срабатывании защиты от перезаряда на модуле PCB установится критически высокое напряжение, которое выведет из строя его силовые ключи.

И пару слов о последовательной сборке на 12 В. Можно ли её как-то зарядить своими силами? В принципе, можно и не одним методом.

  1. Используем модуль BMS на соответствующее количество ячеек (см. выше).
  2. Рассоединяем батарею и заряжаем каждый аккумулятор отдельно.
  3. Рассоединяем батарею и собираем из аккумуляторов другую, соединив все элементы параллельно. Заряжаем полученную батарею обычным образом, учитывая, что её полная ёмкость будет равняться сумме ёмкостей всех аккумуляторов.

Батарея элементов, соединённых параллельно

Все этапы заряда литийионного аккумулятора (включая предзаряд) схематично изображены на этом графике:

Чем измерять ёмкость аккумуляторов

В процессе эксплуатации, как мы выяснили, ёмкость литиевой батарейки постепенно уменьшается и со временем значение, указанное на корпусе, не будет соответствовать реальному положению вещей. Как определить реальную ёмкость аккумулятора в домашних условиях? Один из вариантов — использовать специальный универсальный прибор «Аймак», вмещающий интеллектуальное зарядно-разрядное устройство, тестер, вольтметр, амперметр и многое другое.

Многофункциональный прибор «Аймак»

Вариант неплохой, но его не назовешь бюджетным. Прибор дорогой, а нужен он относительно редко. Гораздо проще для этих целей воспользоваться USB-тестером. Стоит он намного меньше, а точность измерения у устройства вполне приличная.

USB-тестер

Чтобы измерить реальную ёмкость батарейки, её необходимо полностью зарядить, а затем разрядить через ту или иную нагрузку, включив между элементом и нагрузкой тестер. При этом вход прибора подключают к элементу питания, а выход — к нагрузке, в качестве которой можно использовать полуваттный резистор сопротивлением 8–16 Ом.

Измерение ёмкости литиевой батарейки при помощи USB-тестера

USB-тестер для своего питания требует напряжение величиной 5 В (на то он и USB), но отлично работает и при напряжении до 2,5 В. Так что использовать его для измерения ёмкости одной литиевой ячейки будет возможно.

Что такое плата зарядки TP4056 и как ею пользоваться

Как правильно заряжать литийионные батарейки, мы узнали. Но чем это сделать? Можно воспользоваться покупным зарядным устройством, но если есть желание, то реально собрать зарядку для литиевых аккумуляторов самостоятельно. Для этого достаточно будет купить готовый модуль TP4056 и собрать несложную схему.

Модуль зарядки литиевой ячейки TP4056 1 А

Прелесть такого решения ещё и в том, что стоит всё удовольствие на том же Aliexpress около 30 рублей. Чтобы на базе этого модуля собрать готовое устройство, необходимо собрать следующую несложную схему.

Схема включения зарядного модуля TP4056 1 А

По умолчанию, такой модуль выдаёт ток зарядки 1 А и подойдёт для зарядки аккумуляторов ёмкостью 2 000—3 000 мА·ч. Если нам нужен меньший ток, то достаточно изменить номинал резистора R3 в соответствии с таблицей:

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
×
×
