Термомат для прогрева бетона 0,9х3,8 м 400 вт/м2

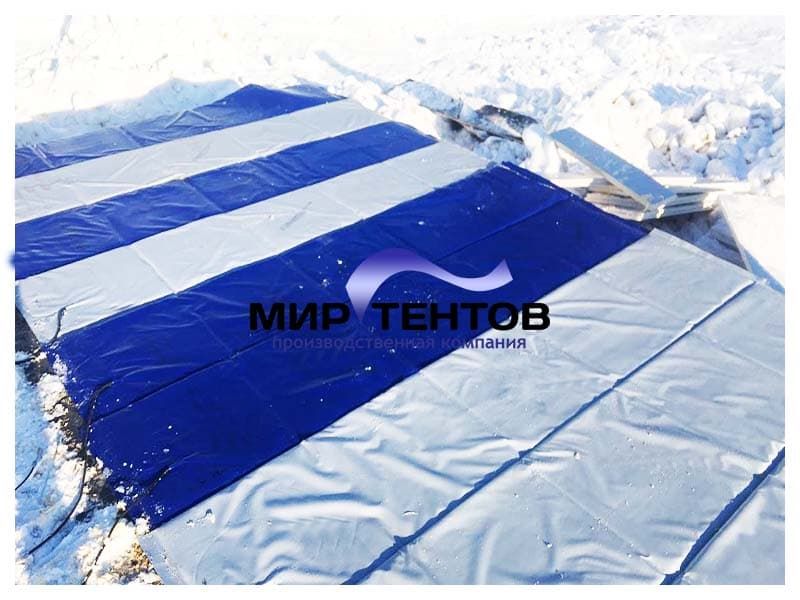

Прогрев бетона термоматами (ТЭМС)

Строительные работы с использованием бетона ведутся круглогодично. В теплый сезон, при постоянных положительных температурах, этот материал довольно быстро набирает свою прочность: при среднесуточной температуре в +17 +20 °C и влажности воздуха около 90%, до 70% за неделю. В том случае, если в начале процесса затвердевания вода, находящаяся в растворе замерзнет, то процесс ее взаимодействия с цементом, называемый гидратацией, прекратится. Подобное явление окажет отрицательное воздействие как долговечность сооружения, так и на его эксплуатационные характеристики. Для того чтобы строительство продолжалось в любое время года, и даже в зимние холода, используют специальные термоматы для прогрева бетона.

Специальный нагревательный прибор, благодаря которому поддерживается необходимая для гидратации бетонного состава температура, называется термоэлектрический мат строительный (ТЭМС).

Из чего состоит?

Термомат предназначен для прогрева бетона и выполненных из него конструкций. Состоит этот прибор из следующих компонентов:

  • Инфракрасный нагревательный слой, изготовленный из полимерного материала «Импульс»;
  • теплозащитная и теплоизолирующая прослойка наполненная воздухом;
  • слоев из теплоотражающих материалов;
  • не пропускающей воду оболочки из поливинилхлорида (ПВХ);
  • биметаллических термостатов.

Изготавливают ТЭМС на основе полимерного «Импульс». Он представляет собой гибкий и плоский нагревательный элемент, который вмонтирован в оболочку из ПВХ и закрытый, с одной стороны, теплоотражающим и теплоизолирующим слоем, толщиной в 10-20 мм. Электропитание подается к нагревательному слою термомата посредством питающего провода, на концах которого устанавливают коммутационные разъемы. Для ограничения уровня достигаемой температуры используются биметаллические термостаты, которые при достижении значения +70 °C отключают, а при понижении до +60 °C, вновь включают систему. Внешняя оболочка такого мата изготавливается из водонепроницаемых материалов, например, ткани ПВХ.

Плоские нагреватели могут быть изготовлены любой конфигурации и площади.

Характеристики матов

Для того чтобы произвести прогрев бетона строительными термоматами, нет необходимости загромождать стройплощадку различными вспомогательными устройствами, такими как трансформатор или станция, а также другим оборудованием для подключения.

ТЭМС отличают следующие характеристики:

  • типовой (стандартный) размер – 3, 8 м 2 ;
  • габариты – 3200х1200х10 мм;
  • вес – от 2 до 6 кг;
  • рабочее напряжение – 220 В;
  • максимальная температура разогрева — +70 °C;
  • потребляемая при прогревании мощность (Вт/м 2 ) – от 300 до 400.

Если планируется купить термомат для обогрева бетона нестандартной конфигурации или размера, либо другой мощности или напряжения, то, производитель делает проект по заданным значениям и, после согласования с заказчиком изготавливает нестандартное оборудование.

Разновидности и цены

Производители выпускают, кроме ТЭМС для бетона, термоматы для прогрева трубопроводов, оборудования, различных емкостей и грунта, используя их:

  1. Ускорения процессов затвердевания бетона, конструкций и элементов из него.
  2. Прогрев мерзлой почвы перед началом земляных работ, занимает по времени, около 20-36 часов.
  3. Для прогревания колон и меж плитных стыков.
  4. Смешанный прогрев, когда первоначально отогревают землю, для проведения земляных работ, а после этого ТЭМС используют для прогрева вновь уложенного бетона и его более быстрого отвердевания.

Сегодня покупка нового термомата для бетона размером 1200х3200х10 мм, обойдется, в среднем, от 9 600 до 10 000 рублей. Зависит она оттого, покупаете ли вы оборудование напрямую у производителя или же пользуетесь услугами продавцов. Как уже говорилось выше, можно заказать ТЭМС любого размера и конфигурации. В этом случае цена 1 м 2 будет от 2 300 рублей и выше, в зависимости от сложности и изменения комплектации.

Если тепломат нужен для какой-то разовой работы, то аренда ТЭМС на нужное время поможет избежать значительных и неоправданных затрат на его приобретение.

Как монтировать и эксплуатировать?

Так как термоматы являются электрическими приборами, то и правила их эксплуатации не сильно отличаются, напомним основные из них:

1. Укладка и подключение ТЭМС выполняется только при отсутствии тока в сети.

2. Включать в сеть можно только распакованный и полностью развернутый мат, размещенный греющей стороной вниз на рабочей поверхности.

3. Нужно укрыть полиэтиленовой пленкой бетонную поверхность, и только после этого разворачивать и укладывать на нее прибор. Пленка поможет не допустить излишнюю потерю влаги раствором, а также не даст бетону испачкать и прилипнуть к рабочей поверхности мата.

4. Нельзя располагать между матом и прогреваемой поверхностью какие-либо теплоизолирующие материалы.

5. По поверхности работающих матов нельзя ходить и ставить на них какое-либо оборудование, материалы или приборы.

Для облегчения вертикального крепления, а также для соединения между собой, по краям термоматов устанавливаются специальные люверсы.

Термоматы для прогрева бетона

Термоматы для прогрева бетона

  • Главная
  • Термоматы ТМ-400
    • Термоматы для прогрева бетона
    • Термоматы для прогрева грунта
    • Термоматы для обогрева емкостей
  • Цены на термоматы
  • Информация
    • Испытания
    • Видео
    • Гарантия
  • Заказать
  • Контакты

Термоматы для прогрева бетона

  • Протокол испытаний
  • Краш-тест видео. Реалии российских строек

Цены на термоматы ТМ-400 для бетона

Прогрев бетонаЦена с НДС, руб. РФ
НаименованиеРазмер,мПлощадь окр.,м²Линии сгиба,шт
Термоматы для прогрева бетона1,2х4,255,139 690
Термоматы для прогрева бетона1,2х3,23,927296
Термоматы для прогрева бетона1,2х2,753,326 270
Термоматы для прогрева бетона1,2х2,22,715 280
Термоматы для прогрева бетона1,2х1,11,32 640
Термоматы для прогрева бетона1,0х1,01,02 500

Назначение и применение термоматов для прогрева бетона ТМ-400

Термомат ТМ 400 применяется для прогрева бетона, бетонных конструкций, каменной кладки и т.п. для ускорения набора прочности, ускорения оборота опалубок и оптимизации строительного производства, как в зимний, так и в летний период времени.

Термоматы для прогрева бетона, исключают появление температурных трещин, создавая равномерное тепловое поле. В зависимости от характеристик бетонной смеси, сроки выдерживания бетона до набора марочной прочности составляет от 10 часов до 2х суток. За счет равномерного распределения тепла по прогреваемой поверхности и автоматического контроля температуры, значительно ускоряется рост прочности бетона.

Эффективность работы Термомата для пргрева бетона обусловлена следующими критериями:

— непосредственная передача тепла от рабочей греющей поверхности термомата к прогреваемому бетону;

— прогрев инфракрасным излучением проникающими вглубь массы бетона до 25 см;

— равномерное распределение тепла в бетонной массе, обусловленное теплопроводностью бетона;

Термоматы для прогрева бетона имеют такие преимущества, как:

— сокращение сроков строительства в несколько раз;

— оптимизация использования трудовых ресурсов, опалубки и оборудования;

— исключение замерзания на ранних стадиях жизни бетона в зимнее время;

— исключение статьи расходов на дорогстоящие бетонные добавки;

— гарантия высокого качества возврдимых конструкций.

Технические характеристики Термомата ТМ 400 для прогрева бетона

Основные технические данные Термоматов ТМ:

1. Габаритные размеры термомата для прогрева бетона:

— Термомат ТМ-400 1,2х3,25х0,015 м. — S = 3,9 м 2

Индивидуальные размеры, мощность, напряжение согласовываются при заказе.

Возможна комплектация Термоматов ТМ с различными характеристиками.

2. Напряжение питания: 220В.

3. Потребляемая электрическая мощность: 400 Вт/м 2 излучающего элемента.

4. Регулировка температуры: интегрированный терморегулятор (дополнительная опция).

5. Масса не более 2,5 кг/м 2 .

6. Условия эксплуатации:

— температура окружающей среды от -40 до +30 0 С;

— относительная влажность воздуха до 100%.

Для размещения заказа на индивидуальные требуемые размеры и характеристики заполните форму быстрого заказа.

Подготовка к использованию термомата

1. Укладку и подключение Термомата ТМ необходимо выполнять при обесточенной электрической сети. Перед включением термомат должен быть полностью развернут и аккуратно уложен на прогреваемую поверхность греющей стороной. При низких температурах окружающей среды эластичность оболочки мата снижается, во избежание ее повреждения не допускайте резких перегибов.

2. Рекомендуем утеплить конструкцию с помощью минеральной ваты или других теплоизоляционных материалов для обеспечения максимальной эффективности и экономии электроэнергии в зимнее время.

3. Рекомендуем расстелить полиэтиленовую пленку для исключения потери воды из бетонной смеси в результате экзотермии и защиты от прилипания бетона к оболочке Термомата ТМ при прогреве вновь уложенного бетона, и разложить маты в наиболее удобном порядке.

5. Подсоединение Термомата ТМ к источнику питания необходимо выполнить с помощью разъемов СИЗ или другим удобным эксплуатационщику способом.

6. Соединить, с учетом нагрузки на питающий кабель, монтажный блок с питающим кабелем (в случае если монтажных блоков более 2 шт., так же параллельно соединить с питающим кабелем).

Запрещано размещать Термоматы для прогрева бетона внахлест! Расстояние между термоматами не должно превышать 10 см.

7. Подать напряжение.

8. ВНИМАНИЕ! Во избежание перегрева, Термоматы ТМ 400 во время работы, необходимо контролировать, а именно температуру рабочей поверхности /worktop/. Нельзя допускать перегрев рабочей поверхности выше 70°С (независимо от установленного в Термомат ТМ термопредохранителя). Контролировать температуру (нагрева/прогрева) можно осуществлять вручную, при помощи инфракрасных пирометров, термодатчиков, автоматическими термовыключателями, на усмотрение эксплуатационщика.

9. Во избежание перегрева термомата, необходимо обеспечить достаточный теплообмен между нагревателем и прогреваемой поверхностью. Не допускайте размещение между Термоматом ТМ и обогреваемым объектом, каких либо теплоизолирующих материалов предотвращающей передачу тепловой мощности от Термомата ТМ к объекту.

10. ЗАПРЕЩЕНО использование термоматов с перегибом, заломом и в положении согнутом не по линиям сгиба во избежание повреждения и локального перегрева. Допускается при прогреве сгибать Термомат ТМ под любым необходимым углом только по линиям сгиба предусмотренным конструкцией Термомата ТМ .

Прогрев бетона при помощи термоматов

Потребность в прогреве бетона возникает как при ведении строительства в зимнее время, так и при необходимости организации ускоренного набора им прочности. Одним из вариантов является накрытие заливаемых участков термоматами – инфракрасными нагревателями во влагозащищенной оболочке, работающими от обычной сети. При относительно небольших энергозатратах и простой технологии они позволять прогреть строительные конструкции быстро и равномерно, хорошие результаты наблюдаются как при самостоятельном использовании, так и при комбинировании с другими способами.

Стандартная схема ТЭМС содержит нагревательный элемент на основе инфракрасной пленки, теплоизолирующую и отражающую прослойки, влагостойкую оболочку из поливинилхлорида и биметаллические термостаты. Термоматы используются для обогрева только уложенного раствора, в среднем для достижения с их помощью 70 % прочности требуется около 20 часов, в особо сложных случаях сроки увеличивают до 2 суток. Тепло от них распространяется равномерно (зоны локального перегрева исключены), что положительно сказывается на характеристиках строительных объектов и сводит риск образования трещин к минимуму. Глубина воздействия достигает 25 см, при бетонировании монолитных крупногабаритных конструкций этот метод прогрева бетона может не подойти, но для частных целей его вполне достаточно.

К преимуществам таких матов относят возможность многократного применения (в отличие от кабеля, оставляемого в толще раствора), простоту обслуживания, работу от обычной сети, относительную экономичность (величина потребления на 20 % меньше в сравнении с проводом) и дистанционное регулирование температуры. Прогрев бетона термоматами позволяет сократить сроки строительства и снизить расходы на противоморозные добавки. Максимальный эффект наблюдается при их эксплуатации зимой, но в целом временных ограничений нет. Маты используют для прогревания поверхностей с любым наклоном, но к вертикальным их нужно привязывать специальными хомутами (подходящие характеристики имеют крепления Хилти).

Читать еще:  Требования к качеству бетонных поверхностей

Особенности применения ТЭМС

Помимо соблюдения основных требований производителя (выдержки рабочего диапазона, контроля за температурной поверхности, незамедлительного отключения при перегреве) при работе с термоматами придерживаются ряда правил:

1. Укладку и подключение проводят в обесточенном состоянии, сторону с зоной нагрева поворачивают к рабочей поверхности. Несмотря на наличие влагостойкой оболочки между термоматом и бетоном стоит разместить полиэтиленовую пленку, это исключит выпаривание воды из раствора при прогреве и прилипание его частиц.

2. Полотна располагают с плотным прилеганием друг к другу, но без нахлестов. Максимально разрешенное расстояние между соседними матами составляет 10 см. Сгибы допустимы только по обозначенным линиям, чем ниже температура окружающего воздуха, тем выше риск повреждения нагревательной полимерной прослойки при грубом деформировании.

3. На вертикальных конструкциях (при строительстве колонн, к примеру) термоматы для бетона нуждаются в фиксации пластиковыми хомутами или полиамидными затяжками для электрокабелей. Следует помнить, что их температура применения уступает нагревательным элементом, даже системы Хилти фиксируются при морозе не ниже -12 °C.

4. Питание подключают через обычную вилку, с целью продления срока службы и исключения перекосов отслеживается величина нагрузки.

5. В процессе прогревания отслеживается температура поверхности бетона, при превышении свыше +70 °С устройства незамедлительно выключают, не дожидаясь срабатывания датчиков и термостатов. Контроль осуществляется с помощью пирометров, автоматических термодатчиков или просто вручную.

6. По окончании процесса нагрева термоматы обесточивают и оставляют неподвижными вплоть до остывания рабочих поверхностей и всех элементов до температуры окружающей среды.

По поверхности нагревательных пленок запрещено ходить вне зависимости от того будут ли они подключены к сети или нет, также на них не ставят тяжелые предметы. Между бетоном и рабочей стороной исключают размещение материалов с высоким термическим сопротивлением, а сверху, наоборот, в особо холодное время года допускается закрытие минватой или специальными тентами. Такая защита сохраняет оболочку от растрескивания и сокращает расход электроэнергии при прогреве. В целом, эффект и экономичность работ зависит от плотности прилегания зоны нагрева к раствору.

К учитываемым эксплуатационным показателям термоматов для прогрева бетона относят:

1. Размеры и вес, стандартный диапазон в развернутом положении варьируется от 1 до 3,8 м2 (до 2,5 кг/м2, соответственно). Также обращается внимание на допустимое число сгибов (при наличии, обычно не более 2), при укладке на поверхности с уклоном менять плоскость мата разрешается только по отмеченным пунктиром линиям. Изделия с небольшими размерами используются без сгибания.

2. Требуемые параметры питающей сети – 220 В, 50 Гц.

3. Величина потребляемой энергии – в пределах 300-800 Вт/м2. Максимальная мощность требуется при необходимости одновременного прогрева грунта и бетона, на сильно промерзших почвах используются более мощные специализированные разновидности.

4. Температура нагрева элементов – до +70 °C. Термоматы имеют встроенные датчики для ограничения, при достижении верхнего предела они выключаются, при падении до +55 включаются повторно.

5. Условия эксплуатации в режиме прогрева: до 100% влажности, с температурой окружающего воздуха от -40 до +40°С.

НаименованиеПотребляемая мощность, Вт/м2Размеры, ммПлощадь, м2Цена за 1 м2, рублиЦена за мат, рубли
ТМ-4004001,2×3,253,922008580
1,2×2,753,37260
1,2×2,22,65720
1,2×1,11,32860
1×112200
ТЭМ-4504501,2×3,23,8425009600
ТЭМ-800800280010750

Для разового прогревания строительных конструкций можно купить б/у маты или взять их в аренду. В последнем случае расценки будут приемлемыми – в пределах 200-300 рублей в сутки за лист стандартного размера.

При приобретении новых термоматов для прогрева важно проверять наличие паспорта, продукция относится к сертифицированной. При необходимости строительства систем с нестандартной формой ТЭМС изготавливаются под заказ, цены на такую услугу колеблются в пределах 2300-2800 рублей/м2.

Альтернативным вариантом термоматов являются многослойные тенты с оболочной из полиэстера, полиуретана, пропитанного влагозащитными составами нейлона и 1,5 см прослойкой из синтепона. Их крепят с помощью шнура или проволоки с целью защиты бетона от промерзания, ветра и осадков. Они не обеспечивают полноценный прогрев и ускоренный набор прочности, их рекомендуют купить прежде всего для увеличения эффективности работы ТЭМС. Средняя стоимость 1 м2 таких тентов составляет 600 рублей, стандартная площадь – 24 м2.

Термомат для прогрева бетона ТЭМ-400

2 200 руб/м 2 Под заказ

Как заказать:

позвонить: +7 (915) 047-00-84

Доставка:

Описание

Термоэлектрические маты ТЭМ-400 (термоматы ТЭМ-400) – электрические нагреватели во влагозащищенной оболочке для прогрева бетона.

Особенности

Термоматы ТЭМ-400 это нагреватели для прогрева бетона, изготавливаются согласно патента №129744 с использованием инфракрасной пленки Marpe Рower 305-200 (400Вт/м.кв.) повышенной мощности и стандартного (-40 °С) ПВХ плотностью не менее 650 гр/м 2 Южно-Корейского производства.

Термоматы ТЭМ-400 стандартного размера (ширина 1,2м, длина 3,2м) состоят из трех независимых секций. Каждая секция имеет свой терморегулятор-ограничитель и поддерживает температуру нагрева в диапазоне + 60 … +70 °С.

Прогрев бетона термоматами ТЭМ-400 происходит контактным способом (передача тепла от нагретой поверхности термомата) и инфракрасными лучами излучаемыми карбоновой пленкой. Проникающая способность инфракрасных лучей проходить через неметаллические предметы позволяет прогревать бетонную конструкцию сразу на всю глубину с дополнительным каталитическим воздействием ИК лучей на структуру бетона.

Технические характеристики

Напряжение питания220 В / 50 Гц
Потребляемая электрическая мощность400 Вт/м 2
Температура нагрева, не выше+70 °С
Датчики для ограничения температурывстроенные
Размеры стандартного термомата в рабочем состоянии1,2 x 3,2 м
Размер в сложенном состоянии1,2 x 1,1 м
Вес9 кг
Условия эксплуатации: температура окружающей среды— 40 °С … +40 °С
Относительная влажностьдо 100%

Внимание!

Главное условие правильной эксплуатации термоматов — это плотное прилегание рабочей поверхности термомата к обогреваемому объекту (бетону или грунту).

В транспортное положение термоматы можно сгибать только по специальным линиям.

Не допускается хождение по термоэлектрическим матам и бросание на термоматы тяжелых и острых предметов!

Гарантийный срок 1 год.

Устройство строительного термомата

Маты для прогрева бетона: области применения. Технические характеристики. Разновидности приборов. Монтаж и эксплуатация

Идеальными условиями для затвердевания бетона считаются температура +18-20⁰ и относительная влажность до 90%. Но при наступлении холодов замерзающая в смеси вода замедляет гидратацию, вследствие чего бетонный раствор не застывает. Сейчас наиболее эффективное средство для успешной сушки раствора зимой — электрические маты для прогрева бетона.

Это безопасное, сравнительно недорогое и удобное приспособление.

Эти приспособления позволяют продолжать бетонные работы зимой.

Что такое термоматы

Данный прибор предназначен для прогревания бетонных и железобетонных блоков и конструкций. ТЭМС (термоэлектрический мат строительный) значительно ускоряет гидратацию смеси, препятствуя ухудшению ее технических свойств.

Сегодня прогревочные маты для бетона помогают рабочим выполнить задачу в срок и сдать качественный объект при любых погодных условиях.

Области применения

Прогрев матами бетонной колонны.

Увеличение темпов строительства не должно воздействовать отрицательно на качество продукции (читайте также статью «Провод для прогрева бетона: подробное описание»).

Поэтому, приспособления активно помогают в следующих ситуациях:

  1. При возведении горизонтальных перекрытий, полов, стяжек.
  2. При строительстве дорог и площадей.
  3. Ускоряется застывание опалубок и бордюров.
  4. Создается качественное покрытие для аэродромов.
  5. Для обогрева различных трубопроводов и магистралей.
  6. Согревание бочек и емкостей большого объема.
  7. Прогрев кирпичной и каменной кладок.
  8. Маты для обогрева бетона применяют и для мерзлого грунта, перед проведением земляных работ.

Из чего устроен прибор

На фото устройство мата.

  1. Нагревающий слой инфракрасного излучения, на основе «импульса» — полимерного материала.
  2. Заполненная воздухом теплоизолирующая прослойка.
  3. Теплоотражающий слой из специального материала.
  4. Водоотталкивающий поливинилхлоридный слой.
  5. Биметаллические термостаты.

Плоский и гибкий нагревающий элемент вмонтирован в ПХВ оболочку. С одной стороны конструкция закрыта достаточно толстым (1–2 см) теплоотражающим слоем. К нагревающей прослойке подведен электропровод с коммутационными разъемами на конце.

Термостаты нужны для регулировки температурного режима. Так, инструкция предусматривает автоматическое отключение прибора, при достижении температуры в +70⁰. При понижении ее до +60⁰ термостат снова включает мат.

Обратите внимание! Термоматы успешно заменяют крупногабаритное и дорогостоящее оборудование. Теперь не потребуются мини-станция и трансформатор, достаточно легких мобильных приборов.

Технические характеристики

ХарактеристикиДанные
Стандартная площадь3,8 м2.
Весот 2 кг до 6 кг.
Габаритные размеры320×120×1 см.
Разогрев до температурымаксимум +70
Напряжение220 В.
Потребляемая мощность при разогреве300/400 Вт/м2.

Разновидности приборов и стоимость

Приспособления для прогрева грунта.

Кроме приборов для прогрева бетона производители предлагают варианты устройств, используемые для нижеследующего:

  1. Согревания мерзлого грунта перед земляными работами. Прибор поможет вам своими руками подготовить почву всего за 24/36 часов.
  2. Для разогрева колонн и стыков между бетонными плитами.
  3. Чтобы согреть большую емкость, а также магистраль из труб.
  4. Возможен подогрев смешанного типа. Вначале подготавливается грунт, затем ускоряется процесс застывания залитого бетона.

Что касается стоимости оборудования, цена может варьироваться, в зависимости от места приобретения. Так, покупка непосредственно у производителя обойдется в 10 000 руб., расценки же в магазине могут быть немного выше.

Прибор можно заказать в комплекте с необходимыми вам дополнениями. В этом случае маты обойдутся вам от 2 300 рублей за м2. Зачастую есть возможность взять устройство в аренду, это удобный и экономичный вариант.

Монтаж и эксплуатация

Монтаж матов очень прост.

Термоматы предельно просты в эксплуатации, поэтому, соблюдая правила, использовать их может практически любой.

  1. Оборудование распаковывается и расстилается на нужных участках.

Обратите внимание! Перед монтажом и во время него маты должны быть отключены от электросети. Использовать можно только рабочие и исправные розетки.

  1. Мат расстилают на рабочую поверхность исключительно греющей плоскостью вниз.
  2. Перед укладкой устройства поверхность бетона накрывают полиэтиленовой пленкой. Это обязательно для предотвращения загрязнений и прилипания мата к раствору.
  3. Если попутно производится резка железобетона алмазными кругами, все инструменты и приспособления убираются перед монтажом термопластин.
  4. Ходить по устеленной поверхности также, не разрешается.
  5. При возникшей необходимости соединить маты между собой, а также для облегчения креплений по вертикали, пригодятся люверсы.

Как это работает

Подключенный к источнику тока прибор считается готовым к работе и начинает нагревание.

  1. Так как маты снабжены эффективным теплоизолятором, уложенные правильно (нагревателем к рабочей поверхности), они не допускают теплопотерь.
  2. При достижении нужной температуры в +70⁰, прибор автоматически выключается. Это делают термодатчики, которые размыкают цепь.
  3. Как только устройство остынет до +55/+60⁰, цепь снова замыкается, доводя термомат до нужной температуры.
  4. Несколько элементов, соединенных друг с другом, имеют независимые термодатчики, что добавляет удобства в эксплуатации.
  5. Маты имеют заземленную пластину, распределяющую тепло. Даже при неплотном прилегании, качество разогревания не страдает.
Читать еще:  Контроль при устройстве свайных фундаментов

Если планируется алмазное бурение отверстий в бетоне, подогревающее приспособление следует временно выключить и убрать с рабочей поверхности.

Вывод

В помощь строителям предлагается масса полезных устройств. Теперь можно без опаски проводить работы и в зимнее время. Низкие температуры и погодные условия не помешают достичь качественного результата (см.также статью «Выбираем, какая марка бетона нужна на фундамент»).

Подробнее о данной теме вы узнаете в видео в этой статье.

Прогрев бетона термоматами (ТЭМС)

Одним из компонентов практически всех видов растворов для получения искусственного камня (за редким исключением, например, асфальтобетона) является вода. А она, как известно, при температурах ниже 0 °C кристаллизуется. Образовавшийся лед буквально разрывает неокрепшую смесь, в результате чего в застывшей массе появляются трещины и пустоты.

Так как строительные работы ведутся круглогодично, то для обеспечения надлежащего качества бетона необходимо следить за тем, чтобы температура загруженного в форму (опалубку) раствора поддерживалась на определенном уровне, не ниже критического. Ведь если допустить даже кратковременное промерзание смеси, то потом, при ее подогреве, не удастся полностью восстановить все свойства бетона.

Существует несколько различных методик искусственного повышения температуры раствора. Одна из наиболее эффективных – прогрев бетонной смеси электрическим полем. Для этого существуют различные приспособления, одними из которых являются термоматы. Кстати, это не единственный вариант их использования, так как они могу применяться при обустройстве теплых полов, размораживании грунта перед началом монтажных работ, для обогрева емкостей (резервуаров) и в ряде других случаев. Но все-таки в первую очередь термоматы предназначены для прогрева бетона в ходе строительных работ.

Особенности продукции

В зависимости от производителя и специфики использования оно может несколько отличаться у разных изделий. Но структурный состав одинаков.

  1. Теплоизлучающий материал (как правило, пленка из полимеров).
  2. Воздушный слой (для теплоизоляции) и теплоотражатель. Они находятся только с 1 стороны изделия, и этим обеспечивается максимальная эффективность прогрева бетона термоматами, так как ИК-лучи идут только в одну сторону, на загруженный в форму раствор.
  3. Поверхностная изоляция (в основном ткань ПВХ).
  4. Регуляторы температуры.

Принцип работы термомата

Через разъемы на нагревательный элемент подается напряжение питания. Термостаты (пластины биметаллические), являющиеся элементом эл/цепи, настроены так, что их контакты замыкаются и размыкаются при определенных значениях температуры (+ 60 и + 70 °C). Термоматы могут применяться на стройплощадке и в летний период, даже при «плюсовых» температурах, если требуется минимизировать сроки монтажа и расходы на доп/оборудование.

Прежде чем их уложить, бетон необходимо накрыть пленкой п/э. Это исключит его прилипание к термомату. Для снижения эн/потребления изделия рекомендуется накрывать теплоизоляционными материалами, например, плитами минваты, опилками и тому подобное.

  • Экономичность. По сравнению с другими методиками эл/прогрева потребление энергии снижается на 20 – 25 %.
  • Прогрев бетона строительными термоматами исключает перепады температуры на отдельных участках, так как тепловая энергия распределяется равномерно по всей площади.
  • Процесс отвердевания искусственного камня идет более интенсивно (за неделю – до 70 % прочности).
  • Возможность многократного использования.
  • Простота и универсальность монтажа. Благодаря гибкости, ТЭМС используют для прогрева вновь уложенного бетона независимо от того, какую конфигурацию имеет опалубка (для колонны, блока, арки, плиты или чего-то другого).
  • Многие предприятия принимают заказы от клиентов на изготовление термоматов по индивидуальным размерам, что в ряде случаев значительно упрощает использование изделий.
  • Нет необходимости устанавливать мини-подстанцию, трансформатор или иной источник питания. Достаточно иметь на площадке линию промнапряжения.
  • Термоматы удобны для перевозки и складирования.
  1. Размер полотна (стандарт) – 3,84 м 2 (320 х 120 х 1 см).
  2. Вес термомата – не более 6 кг.
  3. Напряжение питания – 220 В (переменное).
  4. Мощность (потребляемая) – до 400 Вт/м 2 (при прогреве грунта может доходить до 500).
  5. Термоматы можно использовать в диапазоне температур от -40 до +45 0 С («плюсовые» значения важны для теплых полов).
  6. Глубина прогрева – до 0,25 м.

Стоимость термоматов для прогрева бетона

Она в первую очередь определяется габаритами полотна. Так как цены постоянно меняются, то ориентировочно сегодня можно купить термомат для обогрева бетона за 9 700 рублей (размер стандартный). Хотя отдельные производители вынуждены снижать стоимость изделий, и можно встретить предложения о продаже и по цене 7 200 руб/шт.

При заказе термоматов по определенным размерам нужно понимать, что придется перенастраивать технологическое оборудование, а это влечет удорожание продукции. Возможно, придется учесть специфику применения и несколько изменить «компоновку». Но в среднем это составит около 2 500 руб/м 2 .

В некоторых случаях, для «одноразового» использования (в процессе индивидуального строительства), целесообразнее взять термомат на время. Ведь после покупки и завершения работ невольно встанет вопрос – куда его девать? Аренда ТЭМС стандартных габаритов (3,2 х 1,2 м) обойдется примерно в 255 руб/сутки, при этом некоторые фирмы требуют оставлять денежный залог — около 2 400 рублей (сумма зависит от количества взятых термоматов).

Виды и особенности использования термоматов для прогрева бетона

Прогрев бетона термоматами ТЭМС

Строительные работы с использованием бетона ведутся круглогодично.

В теплый сезон, при постоянных положительных температурах, этот материал довольно быстро набирает свою прочность: при среднесуточной температуре в +17 +20 °C и влажности воздуха около 90%, до 70% за неделю.

В том случае, если в начале процесса затвердевания вода, находящаяся в растворе замерзнет, то процесс ее взаимодействия с цементом, называемый гидратацией, прекратится.

Подобное явление окажет отрицательное воздействие как долговечность сооружения, так и на его эксплуатационные характеристики. Для того чтобы строительство продолжалось в любое время года, и даже в зимние холода, используют специальные термоматы для прогрева бетона.

Из чего состоит?

Термомат предназначен для прогрева бетона и выполненных из него конструкций. Состоит этот прибор из следующих компонентов:

  • Инфракрасный нагревательный слой, изготовленный из полимерного материала «Импульс»;
  • теплозащитная и теплоизолирующая прослойка наполненная воздухом;
  • слоев из теплоотражающих материалов;
  • не пропускающей воду оболочки из поливинилхлорида (ПВХ);
  • биметаллических термостатов.

Изготавливают ТЭМС на основе полимерного «Импульс».

Он представляет собой гибкий и плоский нагревательный элемент, который вмонтирован в оболочку из ПВХ и закрытый, с одной стороны, теплоотражающим и теплоизолирующим слоем, толщиной в 10-20 мм.

Электропитание подается к нагревательному слою термомата посредством питающего провода, на концах которого устанавливают коммутационные разъемы.

Для ограничения уровня достигаемой температуры используются биметаллические термостаты, которые при достижении значения +70 °C отключают, а при понижении до +60 °C, вновь включают систему. Внешняя оболочка такого мата изготавливается из водонепроницаемых материалов, например, ткани ПВХ.

Плоские нагреватели могут быть изготовлены любой конфигурации и площади.

Характеристики матов

Для того чтобы произвести прогрев бетона строительными термоматами, нет необходимости загромождать стройплощадку различными вспомогательными устройствами, такими как трансформатор или станция, а также другим оборудованием для подключения.

ТЭМС отличают следующие характеристики:

  • типовой (стандартный) размер – 3, 8 м2;
  • габариты – 3200х1200х10 мм;
  • вес – от 2 до 6 кг;
  • рабочее напряжение – 220 В;
  • максимальная температура разогрева — +70 °C;
  • потребляемая при прогревании мощность (Вт/м2) – от 300 до 400.

Если планируется купить термомат для обогрева бетона нестандартной конфигурации или размера, либо другой мощности или напряжения, то, производитель делает проект по заданным значениям и, после согласования с заказчиком изготавливает нестандартное оборудование.

Разновидности и цены

Производители выпускают, кроме ТЭМС для бетона, термоматы для прогрева трубопроводов, оборудования, различных емкостей и грунта, используя их:

  1. Ускорения процессов затвердевания бетона, конструкций и элементов из него.
  2. Прогрев мерзлой почвы перед началом земляных работ, занимает по времени, около 20-36 часов.
  3. Для прогревания колон и меж плитных стыков.
  4. Смешанный прогрев, когда первоначально отогревают землю, для проведения земляных работ, а после этого ТЭМС используют для прогрева вновь уложенного бетона и его более быстрого отвердевания.

Сегодня покупка нового термомата для бетона размером 1200х3200х10 мм, обойдется, в среднем, от 9 600 до 10 000 рублей.

В этом случае цена 1 м2 будет от 2 300 рублей и выше, в зависимости от сложности и изменения комплектации.

Если тепломат нужен для какой-то разовой работы, то аренда ТЭМС на нужное время поможет избежать значительных и неоправданных затрат на его приобретение.

Как монтировать и эксплуатировать?

Так как термоматы являются электрическими приборами, то и правила их эксплуатации не сильно отличаются, напомним основные из них:

1. Укладка и подключение ТЭМС выполняется только при отсутствии тока в сети.

2. Включать в сеть можно только распакованный и полностью развернутый мат, размещенный греющей стороной вниз на рабочей поверхности.

3. Нужно укрыть полиэтиленовой пленкой бетонную поверхность, и только после этого разворачивать и укладывать на нее прибор. Пленка поможет не допустить излишнюю потерю влаги раствором, а также не даст бетону испачкать и прилипнуть к рабочей поверхности мата.

5. По поверхности работающих матов нельзя ходить и ставить на них какое-либо оборудование, материалы или приборы.

Для облегчения вертикального крепления, а также для соединения между собой, по краям термоматов устанавливаются специальные люверсы.

В чем особенность подобной продукции

Производитель безусловно вносит свою лепту в имеющуюся технологию, однако в большинстве случаев, структура используемого материала остается неизменной. Отличия между изделиями несущественны.

  • регуляторы температуры;
  • полимерная пленка, которая используется в качестве теплоизлучающего материала;
  • изоляция поверхностная;
  • тепло отражатель и воздушный слой будут находится только с одной стороны мата, что и делает технологию столь эффективной. Это позволяет инфракрасным лучам двигаться лишь в одну сторону.

  1. Маты удобно хранить и транспортировать.
  2. Их использование безгранично.
  3. В установке небольших подстанций нет смысла, как и другой источник питания (трансформатор). Обычной линии напряжения более чем достаточно.
  4. Экономичность.
  5. Процесс отвердевания ускоряется в несколько раз.
  6. Полностью исключены малейшие перепады температуры на одном из участков.
  7. Тепло расходится равномерно по всей поверхности участка.
  8. Подобные изделия могут изготавливаться исходя из индивидуальных замеров, что упрощает их использование.
  9. Монтаж не доставит хлопот (вне зависимости от уровня и сложности опалубка).

Технология прогрева бетона термоматами

1. Подготовительный этап прогрева бетона

На подготовительном этапе специалистами оценивается условия и порядок проведения мероприятий по прогреву бетона. Рассчитывается количество термоматов, способ их укладки и схема подключения. Если размеры бетонируемой площадки не позволяют укладывать термоматы для прогрева бетона по одному, то их предварительно скрепляют между собой, подключают питающий кабель.

Читать еще:  Измерение температуры при производстве изделий из бетона

2. Основной этап прогрева бетона

Термомат ТЭМС.jpg1. На залитый бетон укладывается полиэтиленовая плёнка (для предотвращения преждевременного испарения воды и увеличения срока службы термоматов). 2. Поверх полиэтиленовой плёнки укладываются термоматы для прогрева бетона, при этом не допускается их взаимное перекрытие. 3. Осуществляется подключение термоматов к питающему проводу по «параллельной» схеме. 4. Подается электропитание на термоматы для прогрева бетона.

Прогрев бетона происходит в автоматическом режиме. Первые 4-5 часов, всё выделенное тепло поглощается бетоном и термоматы работают не отключаясь. Затем с прогревом бетона начинает повышаться температура на греющей поверхности термомата и при её достижении 70°С секции отключаются. Повторное включение секций термомата происходит при достижении нижнего температурного порога (55-60°С)

При таком режиме работы температура бетона не превысит 60-70°С и значит нет опасности его перегрева.Практика показывает, что для достижения 70% прочности от r28 достаточно 10-20 часов прогрева бетона термоматами, где r28 — прочность бетона набираемая за 28 суток при нормальных условиях.Следует принимать во внимание марку бетона и начальные условия (температура воздуха, толщина изделия). Время прогрева бетона прямо пропорционально марке бетона и обратно пропорционально толщине изделия.Во избежание перегрева и возможного прогорания термомата, необходимо обеспечить достаточный теплообмен

Не допускается размещение между матом и обогреваемым объектом, каких либо теплоизолирующих материалов препятствующих передаче тепловой мощности от термомата к обогреваемому объекту.

3. Заключительный этап прогрева бетона После окончания процесса твердения бетона необходимо отключить подачу электропитания на термоматы для прогрева бетона. Рекомендуется подождать 1-2 часа после отключения электропитания для того чтобы температура бетона постепенно выровнялась с температурой окружающей среды. После этого термоматы можно аккуратно убирать.Срок службы термомата напрямую зависит от бережного отношения к нему. Не допускается хождение по термоматам и бросание тяжелых и острых предметов на его поверхность. Складывать термомат можно только по специальным линиям сгиба.

Особенности использования технологии

Подобными «вспомогательными» технологиями пользуются при температуре от +45°C до -40°C. В теплое время года технология понадобится в случае, если было принято решение ускорить затвердевание бетонного основания при помощи инфракрасного излучения. Это позволит менее чем за сутки набрать бетону порядка 70% от своей максимальной прочности. При естественном ходе событий, этот процесс затянулся бы на несколько недель.

Основные эксплуатационные качества:

  1. Следует следить за матами и избегать даже малейшего перегрева. Укладка производится обычным способом, но избегая нахлеста.
  2. Если есть необходимость произвести сгиб мата (криволинейные поверхности), следует делать это, исходя из имеющейся разметке на поверхности матов. Это осуществляется для того, чтобы избежать дальнейшей поломки нагревательного элемента.
  3. При достижении материалом температуры в 70°C, термоматы следует отключить (если не сработали термостаты).
  4. После полного его отключения оборудование остается на своих местах до полного остывания. После того, как они приблизились к окружающей температуре, оборудование удаляется.

Если речь идет о подогреве вертикальной поверхности, то маты привязываются к ней при помощи ремешков или хомутов.

Принцип работы

В строительстве термоматы используются довольно часто, поэтому при изготовлении используется герметичная и влагонепроницаемая оболочка. Таким образом, производитель продлевает срок их службы, и облегчает транспортировку. К особенностям можно причислить независимость функционирования отдельных секций термомата. Источником инфракрасных лучей является карбоновая термопленка. Ее отражающий слой направляет поток тепловой энергии в нужную сторону (к объекту, который необходимо прогреть).

Небольшой изгиб возможен, однако любой сгиб должен проходить, следуя специальной разметке. Ходить по поверхности матов запрещается. Ронять и бросать тяжелые предметы также не рекомендуется.

Существенно повышает уровень безопасности заземляющий (экранизирующий) слой. Необходимый температурный режим помогает поддерживать имеющиеся терморегуляторы. Они отвечают за надежность устройства как такового.

Заключение

Использование термоматов для прогрева бетонных конструкций относится к категории современных и технологичных способов ускорения необходимых работ. Подобный способ не требует покупки или аренды дополнительного электрического оборудования, которое бы отвечало за температурный режим. Использование термоматов позволит подготовить бетон за 10-20 часов (в среднем на полное высыхание ему понадобится не менее полутора недель). Не стоит забывать и об особенности излучаемых инфракрасных лучей, которые способны проникать вглубь любого материала, воздействуя на его структуру. Раньше технологию использовали только крупные предприятия, которые предпочли инфракрасные лучи обычному пару.

Сами маты представляют собой теплоизлучающую пленку, в оболочке которой расположен компактный и плоский нагревательный элемент. Теплоотражающий и теплоизолирующий слой у мата расположен только с одной стороны, что дает возможность направлять инфракрасные лучи в нужное направление. ПВХ оболочка достаточно гибкая, поэтому повредить нагревательный элемент во время транспортировки достаточно сложно. Толщина изделия не превышает 1,5 см. В использовании тепломаты просты и технологичны. Прогрев происходит равномерно по используемой поверхности.

Термомат для бетона

Термоматы для прогрева бетона: конструкция и принцип действия

Термомат в общем виде представляет собой плоский тонкий нагреватель толщиной не более 12 мм, имеющий теплоизолирующий и теплоотражающий слой. Нагреватель заключен в прочную влагонепроницаемую оболочку, изготовленную из ПВХ ткани. Площадь мата может быть различной, как и форма. Секционный пошив делает их более удобными при хранении и транспортировке. Термоматы снабжаются встроенными датчиками ограничения температуры. При подъеме температуры выше 70 градусов происходит автоматическое отключение нагрева.Подключается термомат к сети со стандартным напряжением 220 В.Прогрев осуществляется за счет излучаемых нагревателем инфракрасных лучей, обладающих высокой проникающей способностью. Бетонная масса прогревается равномерно, на всю глубину, что исключает возможность образования напряжения и разрывов в готовой конструкции.

У нас Вы можете купить термоматы стандартных размеров 0,5х2, 1,2х2, 1,2х3, 2м. Но мы готовы изготовить под заказ, в кратчайшие сроки термоматы, любого размера и конфигураций.

Свойство: Датчики для ограничения температуры встроенные

Напряжение питания: 220 В/50 Гц

Потребляемая электрическая мощность: 400 Вт

Температура нагрева, не выше: +70 °С

Условия эксплуатации: температура окружающей среды — 40 °С … +40 °С

Относительная влажность до: 100 %

Свойство: Датчики для ограничения температуры встроенные

Напряжение питания: 220 В/50 Гц

Потребляемая электрическая мощность: 400 Вт

Температура нагрева, не выше: +70 °С

Условия эксплуатации: температура окружающей среды — 40 °С … +40 °С

Относительная влажность до: 100 %

Свойство: Датчики для ограничения температуры встроенные

Напряжение питания: 220 В/50 Гц

Потребляемая электрическая мощность: 400 Вт

Температура нагрева, не выше: +70 °С

Условия эксплуатации: температура окружающей среды — 40 °С … +40 °С

Относительная влажность до: 100 %

Свойство: Датчики для ограничения температуры встроенные

Напряжение питания: 220 В/50 Гц

Потребляемая электрическая мощность: 400 Вт

Температура нагрева, не выше: +70 °С

Условия эксплуатации: температура окружающей среды — 40 °С … +40 °С

Относительная влажность до: 100 %

Свойство: Датчики для ограничения температуры встроенные

Напряжение питания: 220 В/50 Гц

Потребляемая электрическая мощность: 400 Вт

Температура нагрева, не выше: +70 °С

Условия эксплуатации: температура окружающей среды — 40 °С … +40 °С

Относительная влажность до: 100 %

Как известно, с наступлением холодов проведение бетонных работ сильно осложняется необходимостью прогревать свежезалитый бетон. Использование термоматов обеспечивает эффективный и качественный прогрев. Время, необходимое для того, чтобы бетон набрал требуемую прочность, при использовании такого типа прогрева, будет минимальным.

Процесс твердения бетона при использовании термоматов для прогрева, в зависимости от температуры и погодных условий, занимает 10-20 часов. Таким образом, эффективность всего строительного процесса возрастает в разы.

Преимущества термоматов перед прочими способами прогрева бетона:

  • обеспечивают равномерный глубокий прогрев, направленный в одну сторону;
  • практически нет теплопотерь, за счет чего использование матов экономически выгодно;
  • в разы ускоряется процесс набора прочности бетоном;
  • бетон прогревается равномерно по всей площади, что исключает растрескивание.

Термоматы для прогрева могут использоваться, если возникает необходимость отогреть трубопровод из пластиковых труб, не опасаясь повреждения труб ПВХ или полипропилена. Используются маты и для прогрева кирпичной кладки и пр.
Цена на термоматы, предлагаемые нашей компанией, делает их использование экономически эффективным при строительстве любого масштаба.
При эксплуатации термоматов для контроля температуры обычно используются пирометры, дающие возможность измерять температуру поверхности бетона бесконтактно. У нас вы можете приобрести пирометры и термоматы по оптимальным ценам.

© ООО МирТентов 2006 — 2020 г. г. Москва, ЮЗАО

Термомат для прогрева бетона 0,9х3,8 м 400 вт/м2

Термоэлектрический мат — электрические нагреватели во влагозащищенной оболочке для прогрева бетона и грунта. Мощность рабочая 1200 вт.

Широко применяемые сегодня противоморозные добавки для ускорения твердения бетона экономически не выгодны. Выход есть!

Термомат

Прогрев бетона и разогрев грунта термоматами, является одним из наиболее простых и экономичных методов обогрева. Термоэлектроматы просты в эксплуатации, их монтаж не представляет труда и не требует специальных навыков.

Время твердения бетона при использовании термомата

Термомат, создавая равномерное тепловое поле, исключает появление температурных трещин. Сроки выдерживания бетона до набора марочной прочности составляет от 10 часов до 2-х суток в зависимости от модуля поверхности и характеристик бетонной смеси. Такая скорость роста прочности бетона достигается за счет равномерного распределения тепла по обогреваемой поверхности и автоматического контроля температуры.

Термоматы можно применять для прогрева бетона в зимнее время, бетонных конструкций и каменной кладки, с целью ускорения оборота опалубок, ускорения набора прочности конструкций и интенсификации производства в зимнее и летнее время года.

Прогрев бетона с помощью термоматов 10 неоспоримых преимуществ

Технология сертифицирована и успешно применяется уже более 10 лет;
Небольшие энергозатраты (потребление электроэнергии на 20% ниже чем электропрогрев проводами);
Нет зон локального перегрева, обогревается вся поверхность целиком;
Позволяет расширить возможности строительства: прогрев бетона, подогрев трубопроводов, разогрев грунта и др.;
Могут применяться многократно;
Ускорение твердения бетона — для достижения 70% марочной прочности при таком способе подогрева бетона достаточно всего 8-12 часов, в то время как в обычных условиях такая прочность достигается примерно за 28 дней;
Интенсифицирует производство;
Просты и надежны в эксплуатации;
Мы изготавливаем термоэлектроматы любой конфигурации и размеров;

Используя термоматы можно вести строительные работы в любое время года, поскольку основная проблема строительства зимой — твердение бетона, с их помощью легко решается. Теперь нет необходимости строителям искусственно создавать уложенному бетону теплую и влажную среду, подогревать материалы для бетона, предохранять его от остывания и подогревать бетонную смесь.

Технология разработана и запатентована в России.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
