Как сделать простую столярную струбцину своими руками – инструкция

Как изготовить струбцины своими руками?

Профессионалы знают, что при проведении столярных работ на необорудованной территории неизбежно возникает ряд проблем. В основном это касается подготовки заготовок, которые невозможно обработать, если они не закреплены, поскольку перемещаются по верстаку. Одним из таких агрегатов, что применяются для фиксации, считается струбцина. Изготовить подобное приспособление можно самостоятельно дома, используя подручные средства.

Устройство и принцип работы

Струбцина – без сомнения, полезный инструмент, часто используемый в различных областях жизни. Его основная задача – производить качественную фиксацию элементов на рабочей поверхности или любой другой опорной части. По чертежу такой инструмент должен обязательно иметь как минимум два элемента в конструкции.

Размеры изготавливаемого своими руками агрегата зависят от потребностей пользователя. В арсенале профессионального мастера всегда есть маленькая, длинная и большая струбцина. Этот небольшой арсенал позволяет работать с заготовками, что могут быть различного диаметра и длины.

Кроме опорной поверхности, в конструкции струбцины присутствует подвижная губка, которую обязательно оборудуют механизмом фиксации.

Чтобы губка двигалась, предусмотрен рычаг или винт. Они дают возможность увеличить усилие, прилагаемое при сжатии, и предотвращают обратное движение элемента при обработке заготовки. Со стороны струбцина очень напоминает тиски.

Свое применение инструмент нашел и у столяров. Там его используют для фиксации двух элементов, между которыми наносится клеевой состав. Не всегда получается так, что необходимый инструмент оказывается под рукой в нужное время. При наличии чертежа и подробной инструкции можно изготовить инструмент самостоятельно. Лучше делать это из дерева или металла. Иногда используют старый домкрат или тормозные колодки.

Металлическая

Если подробно рассмотреть конструкцию агрегата, то в ней всегда присутствуют такие элементы, как:

  • рычаг;
  • рама;
  • зажим;
  • подвижная губка.

Преимущество подобного агрегата в его долговечности, поскольку металл долгое время сохраняет свои свойства. При помощи инструмента можно осуществлять плотную стяжку, не беспокоясь о прочности агрегата. Если сравнивать с обычными тисками, то подобная струбцина, изготовленная своими руками, не обладает большим весом, поэтому ее легко возить с собой.

Если есть необходимость, то можно изготовить стационарную конструкцию.

Металлические элементы конструкции обеспечивают максимальный захват заготовки. Благодаря этому ни о каком повороте в момент обработки и речи быть не может. Мастер уверен, даже работая с электрическим инструментом заготовка не выпадет или соскользнет. Изготавливая конструкцию по современным чертежам, возможно получить универсальный инструмент, который можно использовать с деталями, изготовленными из разных материалов, в том числе металла, пластика, дерева.

Форма заготовки может быть как плоской, так и объемной, это никак не сказывается на качестве фиксации. Длина может меняться от нескольких до десятков сантиметров. Каждый тип инструмента имеет свои особенности. К примеру, винтовые струбцины встречаются чаще всего. Они стали востребованы благодаря простоте конструкции и небольшой себестоимости при изготовлении.

Готовый инструмент так же стоит недорого.

Такие агрегаты имеют вид металлической скобы. Опорная часть располагается с одной стороны, а резьбовое ушко – с другой. Регулировочный винт располагается во второй части.

В части винта, что называется рабочей, устанавливается губка. Рукоять устанавливается с внешней стороны. Эффективнее всего использовать инструмент при обработке крупных и тяжелых деталей, которые не обладают сложной формой. Если говорить об универсальности, то в работе мастера таковыми являются быстрозажимные F-образные агрегаты. Опорная часть такой струбцины закрепляется на стержне большой длины. Рабочий элемент с губкой скользит по нему.

Фиксация заготовки осуществляется при помощи вспомогательного винта. На некоторых моделях вместо него можно встретить нажимной механизм шагового типа. Осуществлять качественную фиксацию больших заготовок так же помогает трубный вариант инструмента.

В конструкции такого агрегата присутствуют две основные части: губка и опорная площадка с зажимом.Когда требуется совместить заготовки, причем обязательно должен быть соблюден угол 90 градусов, стоит воспользоваться угловым инструментом. У него две опорные и рабочие поверхности, благодаря которым можно ровно склеить две детали перпендикулярно друг другу.

Сложно найти в магазине готовый инструмент, позволяющий скреплять между собой элементы под острым или тупым углом. Но такой агрегат можно при желании изготовить. Есть еще один вид струбцин – ленточный. В его конструкции имеется один гибкий элемент, то есть стержень, по которому передвигаются несколько губок. Когда пользователь размещает губки в разных местах и настраивает степень натяжения, он создает инструмент, способный обрабатывать детали сложной формы.

Струбцина, где предусмотрено две шарнирно-соединенных части и распорная пружина, называется клещевой. Такой инструмент используется нечасто, потому что качество стыка не отличается надежностью. Однако есть и одно из существенных преимуществ – заготовку можно как быстро устанавливать, так и снимать, что существенно экономит время.

Если говорить об изготовлении инструмента в домашних условиях, то чаще всего используют чертежи на три первых описанных типа. С их помощью можно решить большинство бытовых задач. При этом инструмент не слишком требователен к материалу.

Выбор конструкции по назначению

Самодельные струбцины по своему функционалу ничем не отличаются от изготовленных на производстве. Их можно использовать для склеивания досок, сборки мебели, склейки щитов. Для столярки используют различный инструмент, в том числе зажимную, F-образную, настольную струбцины. В зависимости от назначения стоит правильно выбирать агрегат, учитывая его конструктивные особенности. К примеру, для рамок и для эхолота мебельная и эксцентриковая струбцины будут между собой отличаться. Каждая из них призвана выполнить соответствующую задачу и не является универсальным инструментом.

Если планируется фиксировать крупные заготовки, тогда лучшим вариантом станет трубная конструкция. Ее преимущество в том, что длину можно легко изменить. Однако, такой агрегат обладает сложным механизмом работы. В столярном деле часто используется угловой вариант инструмента. С его помощью легко удается сводить между собой деревянные бруски под прямым углом. Иногда такие струбцины применяют для ламината. Также столяры используют ленточные инструменты.

По своему виду пружинные агрегаты напоминают прицепку. У прижимной струбцины этого типа усилие создается благодаря установленной пружине. С таким инструментом очень просто работать, не задействуя вторую руку. Используется агрегат в том случае, когда не требуется большое сжатие, и напротив, это условие обязательно должно соблюдаться, иначе может пострадать заготовка, поскольку она была изготовлена из хрупкого материала. Есть струбцины с зажимом и автоматического типа. Изготовить такую самостоятельно сложно, но возможно, если есть навыки работы с электроникой. Такой тип относят к быстрозажимным конструкциям. Принцип работы агрегата прост и понятен.

Очень важно для направляющей шины, с какой силой производится сжатие. У некачественно сделанных и недорогих инструментов фиксация слабая. Торцевые модели нашли свое применение в мебельной промышленности. Там их используют при работе с накладками на столешницы. Есть еще один бюджетный вариант струбцины – G-образный. Чтобы работать с таким агрегатом, его потребуется сначала закрепить на столешнице или любой другой плоскости. Струбцина станет незаменимым помощником при работе по склейке, шлифовке или заточке заготовок.

Ее преимущество – в больших возможностях по регулировке направляющей. Можно поменять ширину, поэтому и обрабатываемые детали могут быть разной толщины.

Из чего можно сделать?

Существует множество вариантов того, из чего и как можно самостоятельно изготовить струбцину. Чаще всего пользователь берет подручные материалы. Неплохое оборудование получается из:

  • профильной трубы;
  • толстой фанеры;
  • старых подшипника;
  • железной мясорубки;
  • квадратных труб различного сечения.

Этапы изготовления

Если найти все необходимое и подробно изучить чертеж, то в домашних условиях можно сделать неплохой инструмент. Струбцина из металла, изготавливаемая своими руками – агрегат, который отличается надежностью. В этом ему будет существенно уступать деревянный агрегат. Для изготовления потребуется не только материал, но и сварочное оборудование, а также некоторый инструмент, используемый в слесарном деле.

Многие мастера предпочитают делать струбцину из швеллера, арматуры, из уголка или из шпильки. Все эти металлические элементы прекрасно подойдут для этого.

Из металла

Лучше всего использовать металлическую трубу. В результате получится трубчатая конструкция. Можно сделать инструмент другого типа.

Стоит всегда помнить, что струбцина, используемая для решения бытовых задач, должна быть простая и быстрая, чтобы не приходилось тратить много времени на работу с деталью.

Дополнительно потребуются металлические кольца в количестве трех штук. Их внутренний диаметр обязательно должен совпадать с внешним у трубы. Допускается использовать в конструкции металлический стержень вместо трубы. Для создания инструмента используется сварочный аппарат.

Алгоритм работы следующий.

  1. Опорные площадки приваривают к двум кольцам. Их изготавливают из металлического уголка. Лучше, если он будет стальным.
  2. На оставшееся кольцо ставят гайку, а его приваривают к концу стержня или трубы, смотря что используется.
  3. На шляпку используемого блинного болта устанавливают рукоятку, а болт вкручивают в кольцо.
  4. В свободном конце проделывают отверстие, куда будут установлены фиксирующие штифты.

Такой агрегат обязательно пригодится, если приходится работать со сборкой мебели. Кроме того, в строительно-монтажных работах без него также не обойтись.

Если под рукой имеется арматура, ее можно использовать для сборки струбцины. Процесс выглядит следующим образом:

  • на первом этапе арматуру потребуется нарезать;
  • затем изготавливается скользящая часть, устанавливается гайка, которую прикрепляют к рычагу;
  • на третьем этапе готовят винт и подставку, что будет поворачиваться;
  • в стержне потребуется нарезать резьбу, после сделать плечо;
  • на последнем этапе делают ручку и панель на челюсть.

Из дерева

Из древесины тоже можно самому сделать струбцину. Таким инструментом удобнее всего работать с деревянными заготовками. Это может быть фанера, листы ДВП или ДСП, брус или доски, только они должны быть небольшой толщины. Изготавливая деревянный инструмент по данной технологии, стоит придерживаться следующей последовательности.

  1. Сначала создается шаблон на картоне будущих деревянных заготовок.
  2. Шаблоны переносят на древесину в соответствии с выбранным масштабом.
  3. Лучше не использовать доски, изготавливаемые из сосны. Древесина должна быть твердой, тогда агрегат прослужит долго.
  4. Каждую часть будущей струбцины выпиливают при помощи лобзика.
  5. Чтобы форма была четкой, края подправляют напильником.
  6. Поверхность обязательно шлифуется.
  7. В челюстях сначала намечают отверстие для болта, а потом просверливают. Его длина должна быть для осевого болта не менее 1.5 от диаметра болта.
  8. В детали, что будет играть роль ручки, тоже просверливают отверстие для гайки.
  9. Гайка устанавливается на клей. Он может быть эпоксидным или цианакриловым.
  10. Теперь можно собирать инструмент. Осевой болт фиксируется на клеевой состав. Задняя петля устанавливается на шурупы.
  11. Устанавливается верхняя челюсть, после подкладывается шайба и ставится рукоятка.

Из древесины можно изготовить и быстрозажимной вариант струбцины. Единственный недостаток этой технологии – требуется больше времени, однако в момент выполнения работы удается его сэкономить. Процесс выглядит следующим образом.

  1. Сначала макет будущих деталей переносится на пиломатериал, затем из досок вырезают элементы будущей струбцины.
  2. Лобзиком делают прорези для осевой пластины. Они необходимы в подвижной губке.
  3. На следующем этапе используется стамеска. Для кулачкового рычага делается паз.
  4. Для установки штифтов просверливают отверстия.
  5. Внешнюю и внутреннюю поверхность обязательно обрабатывают сначала напильником, чтобы убрать грубые выступы, а потом наждачной бумагой.
  6. Осевая пластина вырезается из металла. Ее также потребуется качественно зашлифовать, а потом высверлить отверстия, куда необходимо установить штифты.
  7. На последнем этапе производится сборка инструмента.

Специалисты советуют проверить работоспособность собранного агрегата. Если необходимо, то расположение элементов придется подкорректировать.

Из домкрата

Бывает так, что старый домкрат перестал приносить пользу, но выкинуть его жалко. Из него можно сделать неплохой инструмент. В результате получается надежный агрегат, который прослужит еще очень долго. Ширина захвата у такого инструмента будет составлять около 15,5 см, поэтому использовать его можно при работе с профильной трубой большого диаметра. Сначала домкрат разбирают, затем удаляют ненужные части при помощи болгарки. Когда два главных элемента будут подогнаны, их между собой сваривают.

Шпильки изготавливают в количестве четырех штук. Их так же вырезают болгаркой, соблюдая размеры по чертежу. После потребуется приварить их к прижимным частям. Всю конструкцию зачищают, удаляя следы сварки. Можно покрыть ее краской, так металл будет дольше защищен от негативного воздействия влаги. Подойдет для этого аэрозольная краска. Винт, что был установлен в конструкции домкрата, требуется обрезать по длине. После приступают к завершающему этапу: устанавливают ручку. Неплохая рукоять получается из арматуры или куска стального стержня. Для удобства по краям приваривают гайки. Прекрасно подойдут шестигранники.

Простые самодельные ваймы – струбцины для склеивания столярных щитов

Несмотря на всеобщее презрение к «корпусной» мебели с ее квадратно-гнездовым дизайном, изготовление щитов – весьма распространенная задача в столярном деле. В самом деле – деревья такой толщины, чтобы выпилить из них, ну скажем, столешницу, встречаются не так уж часто и на всех их не хватит. Более того – широкие доски, зачастую, специально нашинковывают на некрупные части и заново склеивают. Это сильно снижает вероятность их коробления и растрескивания в их последующей, мебельной ипостаси.

Сам процесс склеивания содержит ряд важных моментов – толщина, ориентирование слоев, толщина клея, о чем позже, сейчас же, речь идет о механизме для удобного сжатия предварительно подготовленных деревянных заготовок. Это специализированная струбцина — вайма. Для склеивания одного щита, применяют как минимум две струбцины.

Здесь следует сказать, что существует способ скрепления заготовок этакими «зубчиками», позволяющий увеличить площадь склеивания и соответственно его прочность. Практика, однако, показывает, что со времен применения «самоварного» столярного клея из сухих плиток, химическая промышленность шагнула далеко вперед, и теперь, любая склейка ровных торцов, прочнее основного дерева. Во всяком случае, их хвойных разновидностей, из которых и клеят обычно щиты. Поэтому, вполне достаточно строгания.

Итак, возможные варианты.

Анализ существующих аналогов.

Решение «в лоб». Удобнее чем клеить прямо на верстаке, но не на много. Единственный плюс – простота конструкции. Основание, однако, должно быть весьма жестким, особенно, при, сколь ни будь значительной длине.

При склеивании, требуются дополнительные простые столярные струбцины и ровная рейка по ширине щита, для препятствования его выгибания под нагрузкой. Тем не менее, при не частых работах, конструкция вполне оправдана, некоторое усложнение технологии, вполне можно пережить.

Симметричная конструкция. В общем, логически следует из предыдущей, простой. Торцевые упоры подвижно прикреплены к двум ровным боковинам. При прикладывании осевого усилия, одновременно сжимаются и боковины.

Несколько вариантов торцевых упоров.

Голубенький вариант, кроме покраски, примечателен тем, что большинство деталей стандартны – крупные метизы, прямоугольная труба.

Нашелся даже этакий набор-конструктор «сделай сам». «Зубчики» для ступенчатого изменения ширины заготовки, позволят проще нахлобучивать механизм на заготовку. Самые габаритные и неудобные в хранении и транспортировке детали, предлагается сделать самостоятельно из твердого дерева. Поэтому набор, надо полагать, стоит копейки.

Практика, однако, показывает – как не аккуратничай, на струбцинах все равно будет клей, отдирать который от железок можно без их повреждения, даже весьма грубыми способами, вплоть до применения УШМ. Деревянные же части, либо придется предохранять черновыми прокладками из дерева, либо просто часто менять. И то и другое, не слишком удобно.

Самодельный металлический аналог.

Видно, что специальных площадок-упоров здесь не предусмотрено, поэтому, чтобы не испортить вмятинами края будущего щита, подкладывают технологическую прокладку из дерева.

Менее очевидная конструкция струбцины – ассиметричная. Решение остроумное, простое и изящное.

Наш ответ Чемберлену.

МАШКОВ: Астронавты! Которая тут цаппа?
БИ: Там, ржавая гайка, родной.
МАШКОВ: У вас тут всё ржавое!
БИ: А эта самая ржавая.

Предлагаю свой вариант симметричных струбцин. Ваймы сделаны без применения стационарного оборудования – только ручным инструментом. Немного применялась электрическая сварка, но это скорее от восторга неофита – в те времена, только-только осваивал сварочный инвертор и применял новый навык везде, где только возможно.

Материалами послужили только стандартные метизы и два вида металлопроката – прямоугольная труба и полоса. Было изготовлено четыре одинаковых ваймы, с их помощью, было склеено много разных заготовок, как сугубо утилитарного характера, так и для декоративных поделок.

Размер струбцин – для, щитов умеренного размера, максимальной шириной примерно 700…750 мм, однако же, можно соединить струбцины попарно и клеить изрядных размеров щиты в два приема. Длина щита, зависит от количества струбцин и при четырех штуках, может достигать 1…1,5 м. Ряд симметричных отверстий на сторонах струбцины, позволяет без особенного труда переставлять ее задний упор, для удобной работы при стягивании узких щитов.

Конструкция верхнего винтового зажима проста и технологична, материалами для нее, также служат стандартный прокат и метизы, что является большим преимуществом в условиях отсутствия доступа к станочному оборудованию.

Корпус винтового зажима выполнен из отрезка всё той же прямоугольной трубы 40х25, внутри ее, помещена удлинительная гайка М12.

Гайка удерживается только резьбовой шпилькой и стенками корпуса, узкая сторона корпуса, не допускает проворачивания гайки. При вывинчивании шпильки, гайка просто выпадает из корпуса. Решение весьма ремонтопригодное – в случае повреждения резьбы, элементы легко заменяются стандартными недорогими метизами.

Задний упор также выполнен из отрезка трубы 40х25 мм, удерживаемый двумя парами серег. Для компенсации толщины «нахлеста», под одну из пар, подложено по две стандартных шайбы М10, с каждой стороны (см.фото ниже).

Что было использовано для работы.

Набор обычного слесарного инструмента, хорошие тиски, ручная электрическая дрель. Разметочный инструмент – рулетка, угольник, чертилка или спиртовой фломастер. Для резки железок – УШМ. Пригодится электрическое точило. Кое-где применялась сварка, но можно и обойтись. При работе с электрическим инструментом, обязательно использование защитных очков и наушников.

Прямоугольная труба 40х25, полоса шпилька с резьбой М12, болты, гайки, шайбы М10.

Приступим. Боковины.

Определяемся с потребным количеством струбцин и приобретаем нужные материалы.

Нарезаем куски прямоугольной трубы, размечаем, накерниваем центры отверстий. При наличии станка, сверлить можно с одной стороны, насквозь, если же работать ручным инструментом, лучше не полениться и дополнительно разметить-сверлить и обратную сторону. Отверстия в металле, сравнительно крупного диаметра, лучше сверлить при пониженных оборотах. Удобно работать перфоратором в режиме сверления, при этом его зажим снабжается небольшим трехкулачковым сверлильным патроном с простым переходником. Часто, такая оснастка входит в комплект перфоратора. Большая мощность и невысокие обороты, делают работу таким инструментом весьма удобной.

После резки и сверления, не забываем притупить острые кромки.

Читать еще:  Как изготавливается виброрейка для бетона?

Нарезаем-размечаем, сверлим. Округлые краешки размечал без затей – прикладывая подходящую монетку. Обтачиваем края на точиле, притупляем острые кромки. Волшебным напильником, в тисках.

Винтовой зажим, задний упор.

Нарезал нужной длины резьбовые шпильки, на один из концов приварил по длинной «соединительной» гайке.

При отсутствии доступа к сварочным работам, навинченную гайку можно просверлить и продеть в нее поперечный перекидной рычаг с ограничителями, на манер, ворота тисков. Остальное очевидно.

Работа над ошибками, несколько слов в заключение.

В качестве осей использованы стандартные болтики с гайками М10 соответствующей длины. Следует признать это вполне работоспособным, дешевым вариантом, хотя для более плавного хода подвижных соединений, лучше бы применить гладкие стержни, к примеру – обрезки тех же болтов с неполной резьбой. С теми же целями, отверстия, хорошо бы сверлить станочным способом.

Практика показала, что длину резьбовой шпильки, смело можно уменьшить на треть, ну скажем, до 300 мм.

Струбцины, как и любые самодельные железки из обычной, «черной» стали, желательно покрасить.

Для большего удобства, ряд гаек соединений не участвующих в «переключении диапазонов» можно заглушить, сделав несколько точек сваркой, хорошенько накернив торец болта или просто его расклепать. Это уменьшит утерю гаек при переноске струбцин.

При зажиме щита, стальной винт упирается в мягкую деревяшку со значительным усилием и продавливает ее. Удобными оказались съемные металлические упоры из кусочка железной полосы с наваренной гайкой. Гайка предотвращает соскальзывание упора при затягивании. В «транспортном положении» упоры хранятся в тряпочном носочке, вместе с несколькими запасными болтиками и гайками.

Очевидное — для затягивания винтов, удобнее и безопаснее, применять накидной ключ.

И последнее – самое главное при склеивании щитов, как оказалось – настройка строгального станка, на котором будут обрабатываться заготовки, и да – как ни крути, щит не получается совсем ровным, струбцины лишь уменьшат «ступеньки» и повысят удобство процесса, склеенную заготовку щита, все равно придется строгать.

Как сделать струбцины из дерева, фанеры, металла

Каждый столяр во время работы применяет струбцины, надежно фиксируя с их помощью заготовки. Сделать такое приспособление можно самостоятельно, причем вариантов исполнения существует несколько.

Струбцины бывают простые, универсальные и специализированные. Не так давно появился новый вид изделия – быстрозажимное. Такой элемент может сжать до 450 кг. Полезно будет изучить инструкцию по созданию струбцин для дерева своими руками.

  • Угловой вариант
  • Струбцина в форме штангенциркуля
  • Самозажимной вариант
  • Для склейки досок (щита)
  • Материалы и этапы сборки
  • Принцип действия
  • Специальные конструкции струбцин

Угловой вариант

Независимо от типа струбцины, она должна крепко зажимать детали для их соединения или обработки. Угловое столярное приспособление помогает скреплять заготовки из дерева под определенным углом (чаще всего 90°, но бывают и другие). Без этого не обойтись при сборке мебели и рамок.

Для того чтобы смастерить такую струбцину из дерева своими руками, потребуется следующие материалы:

  • два деревянных бруска толщиной 25 мм из древесины твердой породы;
  • фанера толщиной 12 мм или больше;
  • саморезы, шпильки;
  • лобзик или ножовка;
  • дрель.

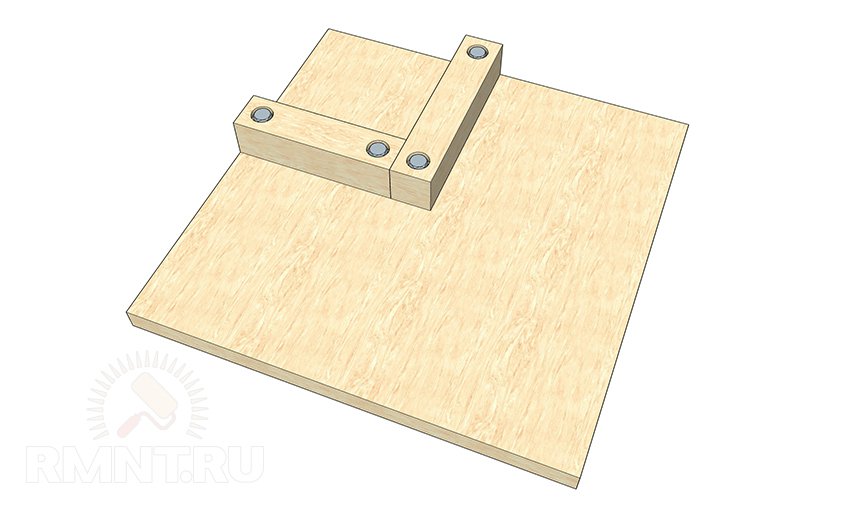

Из фанеры вырезают квадратную дощечку со стороной 25 или 30 см. На ней закрепляют два бруска под углом 90 °.

Важно! Угол должен быть отмерен с высокой точностью, поскольку от него зависит правильная фиксация деталей.

Вначале бруски приклеивают, затем зенкуют, просверливают дрелью отверстия и закручивают саморезы или другие крепежные элементы. От центра брусков проводят перпендикуляры – здесь будут проходить винтовые шпильки.

На расстоянии 20 мм от угловых крепят упорные бруски, выдерживая между ними промежуток. Он должен быть чуть больше ширины деталей, которые предстоит зажимать самодельной струбциной. Шпильки лучше вкрутить сразу, перед фиксацией упоров. Потребуется также вырезать подвижные колодки, которые будут соединены со шпилькой (при ее выкручивании заготовка будет прижиматься к угловому бруску).

Таким же способом делается струбцина из фанеры или листов ДСП. В ней вместо деревянных брусков берут толстый фанерный лист. Есть другие варианты изготовления своими руками струбцин, но принцип их сборки в целом схож.

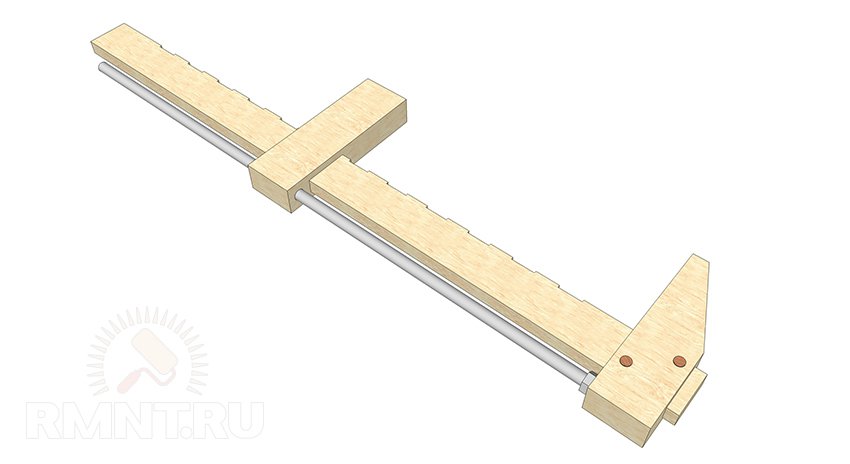

Струбцина в форме штангенциркуля

Приспособления, которые имеют форму штангенциркуля, используются для сильной фиксации маленьких деталей. Для самодельной струбцины потребуется, как и прежде, фанера и бруски небольшой толщины.

В качестве винта лучше всего взять шпильки с резьбой прямоугольного профиля или трапециевидного. Шаг резьбы – 2 витка на см. Очень хорошо, если на шпильке с одной стороны будет целик чуть меньшего диаметра, чем резьба. Он может использоваться для посадки ручки. С другой стороны желателен целик чуть большего диаметра для посадки подшипника.

Итак, в простейшей струбцине один конец будет неподвижным, а второй будет продвигаться посредством червячной передачи.

Для освобождения заготовки нужно передвинуть кронштейн на требуемое расстояние и повернуть на несколько оборотов вороток. Таким образом элемент зафиксируется. После этого можно отпустить механизм и заготовка освободится.

Самый простой вариант этой модели оснащен рельсовой конструкцией. Направляющие, которые устроены параллельно, имеют вырезанные пазы на равном расстоянии. Неподвижные упоры закрепляются при помощи тяг, изготовленных из металла. Ровно по ширине заготовок они могут перемещаться. В торце брусов следует установить неподвижные упоры, которые имеют червячный механизм. Обычным способом происходит зажим шпилькой и мебельной гайкой.

Самозажимной вариант

Для склеивания деталей лучше выбрать самую простую модель струбцины, которая имеет F-образную форму. В магазинах продают различные модели, которые состоят не только из древесины, но и из металла. Стоимость таких инструментов высока. Поэтому многие мастера предпочитают изготавливать их своими руками.

Для небольших операций отлично подойдет зажимная струбцина кулачкового типа. Например, если необходимо склеить небольшие детали или зафиксировать заготовки. Такая модель работает так же, как и ф-образный элемент. В состав инструмента входят 2 губки и направляющие шины. Губки: подвижная и неподвижная. Для надежного зажима необходимо хорошо зафиксировать заготовку и повернуть кулачок на 90 градусов.

Сделать такой инструмент можно самостоятельно при минимальном наборе инструментов и материалов. Перед началом следует начертить чертеж изделия. Можно использовать любой материал для изготовления, а также изменять стандартные размеры по своему желанию.

Шину изготавливают деревянную или металлическую. Маленькие болты и заклепки можно применять вместо металлических штифтов. Рекомендуется изготавливать одновременно подвижные и неподвижные губки, так как они зеркально отображают друг друга. Их ширину и длину можно изменять, чтобы увеличивать захват изделия.

Для склейки досок (щита)

Зажимные струбцины нужны для фиксирования делянок, которые после высыхания клея используются для мебельных щитов. Такие изделия отличаются от простых своей длиной. Другими словами, они имеют большой размах губок. Если покупать в магазине такой материал, то придется выложить приличную сумму. Поэтому мастера предпочитают делать зажимные механизмы самостоятельно.

Материалы и этапы сборки

Для того чтобы изготовить зажимы для дерева, понадобятся следующие элементы:

  • брусок из бука или березы;
  • сверло перьевое;
  • труба 2,5 см;
  • врезные гайки подходящего диаметра;
  • гайка, которая имеет закругленный набалдашник (используется для декора);
  • фреза диаметром 2,5 см и длинная шпилька.

Основой материала является труба, от которой отрезают кусок требуемой длины. В зависимости от размера губок необходимо распилить брусок. Кусочки должны быть от 15 до 20 см. Для свободного движения бруса по трубе следует сделать отверстие диаметром 2,5 см на расстоянии от края 2,5 см. Параллельно отверстию нужно выполнить пропил с того же торца. Для фиксации губки на трубе соединяют отверстие с торцом.

Для забивной гайки необходимо просверлить дополнительное отверстие сбоку от пропила. В него необходимо забить гайку и закрутить с обратной стороны болтом. Чтобы зафиксировать губку, следует зажать трубу в отверстии. Для передвижения трубы необходимо раскрутить болт, затем передвинуть элемент и повторить все действия снова.

В нижней зажимной части устроено 2 губки, она немного больше верхней, имеет дополнительную гайку. По строению же обе части одинаковые. Дополнительная забивная гайка располагается в противоположном конце трубы, в которую устраивается шпилька с гайкой типа «барашек».

Во второй разборной подвижной части нет таких зажимных деталей, как пропилы и гайки. Размеры такого элемента тоже немаленькие. В этой части необходимо сделать углубление для устройства шпильки.

Принцип действия

Принцип работы струбцины очень простой. Необходимо развести крайне губки таким образом, чтобы они были друг от друга на расстоянии на 3 см большем, чем ширина щита, который будет установлен. Далее нужно зафиксировать их на трубе. Для этого зажимают гайки, которые расположены по краям. Заготовки необходимо положить на трубки и заклеить клеем. Затем их нужно стянуть между собой при помощи вращения «барашка».

При умении пользоваться болгаркой и сварочным аппаратом можно сделать такую же струбцину для склеивания дерева из металла.

Для поддержания плоскости делянки трубками рекомендуется устроить струбцины в шахматном порядке. Главным преимуществом такого инструмента является простота изготовления и эксплуатации.

Специальные конструкции струбцин

Освоив навыки изготовления струбцин простой формы, можно совершенствовать их и делать приспособы для соединения сложных деталей.

Встречаются самодельные струбцины, сделанные из деревянной вешалки, которую распиливают на части. Комбинируют дерево и сталь, выполняют более удобные ручки, позволяющие быстро закручивать винт. Это особенно важно, если надо часто менять положение или использовать несколько струбцин одновременно. В случае сложных заготовок можно вначале вырезать их из бумаги, а затем перенести на фанеру.

Хотя более надежными являются сварные изделия из металла, деревянные конструкции тоже применяют не только для столярных, но и для токарных, плотницких работ. Не нужно иметь особых навыков для создания струбцины. Сделать такое изделие из дерева можно в неограниченном количестве своими руками. Потребуется лишь уделить процессу изготовления определенное время.

Как сделать столярную струбцину своими руками

Начинающим любителям деревообработки будет полезна наша инструкция с последовательно описанным процессом изготовления столярных струбцин нескольких разновидностей. В ней мы расскажем, какие материалы для этого следует использовать и как изготовить приспособление, в точности подходящее под собственные нужды.

Материалы для корпуса, упора и губок

В столярном ремесле струбцины используют чтобы надёжно и бережно скрепить несколько деталей на время их механического соединения или пока высыхает клей. Усилие прижатия не должно быть колоссальным, гораздо важнее не повредить поверхность соединяемых деталей. В то же время струбцина должна сохранять высокую прочность и быть долговечной.

Для изготовления деталей струбцины, непосредственно контактирующих с обрабатываемым изделием, лучше использовать древесину твёрдых пород. В идеале это бруски и дощечки из лиственницы, бука, граба или берёзы. Такое дерево обладает достаточно высокой прочностью и при этом отличается упругостью, хорошо восстанавливая форму. Твёрдость такой древесины обычно выше, чем у обрабатываемых деталей, что можно компенсировать набойками из кожи, светлой резины, войлока или более мягкого дерева.

В качестве рамы для струбцины можно использовать как твёрдую древесину, так и металлопрокат.

Какой использовать винт и маховик

Несмотря на не очень высокое усилие прижатия, обычные шпильки с метрической резьбой будут не очень удобны для использования в качестве винта струбцины, разве только совсем небольшой. Мелкий шаг резьбы сделает утомительным выбор свободного хода, кроме прочего, треугольный профиль «съедается» намного быстрее.

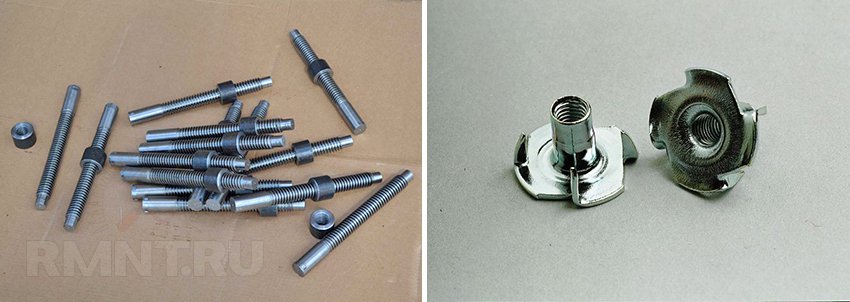

Гораздо правильнее будет приобрести шпильки с резьбой трапециевидного или прямоугольного профиля, иначе называемой домкратной резьбой. Оптимальный шаг — около 2–2,5 витков на сантиметр, так достигается хорошая плавность регулировки и оптимальное усилие затяжки для деревянных деталей.

Обзавестись шпильками, гайками и футорками нужного типа можно, либо обратившись напрямую к токарю, либо в магазине метизов, в том числе и в интернете. Есть, однако, одно НО: большинство фабричных изделий имеют полную резьбу, в то время как для струбцины оптимальна несколько иная конфигурация винта. Идеально, если на концах шпильки имеются гладкие целики: длиной около 20 мм для посадки подшипника (чуть толще резьбы) и около 30–40 мм для рукоятки (чуть тоньше или того же диаметра).

Ручку или маховик можно изготовить либо из деревянного бруска, либо просверлив в шпильке отверстие сбоку и вставив в него стальной пруток в качестве перекидного рычага как на тисках.

Прямая винтовая струбцина

Для изготовления простейшей струбцины потребуется рама в форме П-образной скобы. Изготовить её можно двумя способами. Первый — соединить под прямыми углами три бруска на пазо-шиповом соединении, укрепив его клеем и парой шкантов. Этот вариант требует достаточно высокой квалификации столяра: подрубку и подгонку нужно сделать с высокой точностью, ибо нагрузка в этих узлах очень существенная.

Второй вариант несколько проще, но более затратный с точки зрения расхода материалов. Вырезать скобу можно из толстой берёзовой фанеры, склеив 3–4 заготовки толщиной по 12–16 мм клеем для дерева типа Titebond.

При выборе формы деталей учитывайте, что наиболее надёжной будет конструкция с внешними укосами для большей жёсткости. Упор скобы и противоположная её часть, в которой будет закреплён прижимной винт, должны быть трапециевидной формы. При этом наклонные стороны должны расходиться наружу под углом примерно на 30º больше прямого. Утолщение в средней части рамы также весьма желательно.

Для закрепления винта рекомендуется использовать футорки или гайки соответствующего диаметра, которые фиксируются в одном из «рожков» рамы струбцины с внутренней стороны и дополнительно укрепляются эпоксидной смолой. Если скоба собиралась из брусков, то завести винт в один из них нужно до окончательной сборки. Если конструкция рамы многослойная, то футорки можно заменить гайками, которые вклеиваются в пропил центрального слоя фанеры. Здесь важно следить за направлением оси винта и при этом не допускать попадания клея в резьбовое соединение — хорошо смазать его солидолом.

В месте крепления прижимной пятки к винту необходимо некое подобие вертлюга, чтобы при зажатии детали не сдвигались. Лучше всего напрессовать на целиковый край винтовой шпильки подшипник, подобранный по диаметру внутренней обоймы. Для надёжного упора шпильку зажмите в патрон дрели, а затем треугольным напильником и ножовкой нарежьте проточку под стопорное кольцо. Далее в бруске, служащим опорной пяткой, нужно корончатым сверлом изготовить цилиндрический паз и запрессовать в него подшипник со шпилькой, укрепив посадку лаком или эпоксидной смолой.

Переставная универсальная струбцина

Струбцины с переменной шириной раствора более универсальны в применении, наиболее часто их используют при сплачивании мебельных щитов. Для изготовления такой струбцины потребуется калиброванная рейка из сухой древесины твёрдых пород, в идеале из бука или ясеня. Требуется постоянный размер профиля по всей длине и полное отсутствие каких либо пороков. От толщины и ширины рейки напрямую зависит усилие прижатия, которое струбцина сможет выдержать.

Итак, начать изготовление следует с закрепления на одном конце продольной рейки перпендикулярного упора. Его лучше изготовить из двух брусков, которые складываются и зажимают рейку в двух симметричных пазах, либо же набить на манер молотка. Таким образом заготовка под струбцину с закреплённым упором приобретает Т-образную форму, причём длина упора с рабочей стороны должна быть больше вылета с обратной стороны не более чем в 3 раза. Соединение упора с рейкой можно укрепить мебельными стяжками, возможно также соединение на 2–3 шкантах и клее ПВА.

Обратная часть упора предназначена для закрепления тетивы. Для неё идеально подойдёт прямой стальной пруток диаметром 10–12 мм. На конце прутка следует нарезать резьбу и распереть его между концевыми упорами гайками с внутренней стороны. Отверстия под тетиву нужно сверлить как можно ближе к обратному краю упора. При этом отступ от края должен быть достаточным, чтобы древесина не расщепилась. После установки тетивы необходимо разметить на торце планки, обращённом к зажимаемой детали, ряд насечек с шагом по 15–20 мм, изготовить по этой разметке прорези глубиной до 2 мм припасовочной ножовкой и подрезать ножом зарубки.

Далее следует изготовить подвижную колодку струбцины. В ней проделывается сквозная проушина прямоугольного сечения, размеры которой в точности соответствуют толщине и ширине продольной планки. Идеально выдолбить паз размерами на 2–3 мм меньше, а затем довести его до нужной формы квадратным рашпилем. Планка должна сидеть в колодке плотно, но при этом позволять относительно свободное перемещение вдоль струбцины и её наклон для стопорения на зарубках. Под тетиву также нужно проделать сквозное отверстие с тем расчётом, чтобы пруток расположился строго перпендикулярно рейке, и колодка свободно по нему скользила с небольшим люфтом.

С обратной стороны от жёсткого упора нужно набить ещё одну колодку, которая скрепит планку с тетивой параллельно друг другу. Для этого можно использовать небольшой отрезок бруска, в котором стамеской изготовлен паз под планку и просверлено неполное отверстие под тетиву. Для фиксации колодки используются шканты или болты. Что до прижимного винта и пяточки, то они устанавливаются по аналогии с обычной струбциной. Достаточно просверлить сквозное отверстие в подвижной колодке не слишком близко к краю и вклеить в него футорку или гайку с внутренней стороны. Так при зажатии детали гайка винтового механизма будет упираться в древесину и сядет ещё плотнее.

Угловая струбцина

Наиболее сложной в изготовлении можно назвать струбцину, обеспечивающую фиксацию двух деталей под прямым углом. В то же время это наиболее полезный и востребованный инструмент в мастерской столяра.

Основой для угловой струбцины послужит отрезок толстой фанеры. Лучше взять квадратную дощёчку примерно 300х300 мм при толщине не менее 14 мм. В углу основы нужно закрепить два бруска из дерева твёрдой породы, которые для удобства назовём эталонными. Эти колодки должны сходиться под прямым углом, обращённым к центру фанерной дощечки, толщина брусков не менее 25х25 мм. Их крепление должно быть максимально жёстким: рекомендуется сперва приклеить бруски, обеспечив их перпендикулярность с помощью слесарного угольника, а затем укрепить соединение стяжками или болтами.

От центра каждого брусочка нужно провести перпендикулярную линию, соосно с которой будут располагаться винтовые шпильки. Нужно отступить от брусков расстояние на 20–30 мм больше максимальной толщины стягиваемых деталей. После этого к основе жёстко крепится ещё два бруска параллельно предыдущим. Желательно вклеить гайки сразу, а затем поступить с упорными брусками так же, как и с эталонными: сперва позиционировать на клеевом соединении, а потом укрепить стяжками. Для большего удобства можно сразу вкрутить в гайки винтовые шпильки.

Читать еще:  Разновидности и параметры вибротрамбовок для уплотнения грунта

После закрепления упорных брусков остаётся только напрессовать подшипники, закреплённые в подвижных колодках. Сечение, размеры и материал последних должны быть аналогичны эталонным брускам. В завершение нужно набить ручки или вставить перекидные рычажки и обрезать излишки основы струбцины, убрав выступающие углы для свободного вращения за рукоятки винтов

Индивидуальные струбцины для конкретных операций

В любой столярной мастерской самодельные струбцины показывают себя более приспособленными к местным условиям работы, нежели приобретённые в магазине. Можно использовать широкий спектр вариаций трёх описанных выше конструкций.

Например, на одной рейке можно закрепить не одну, а две переставные колодки для позиционирования деталей на большом расстоянии. Такой инструмент будет очень полезен, например, при сборке дверных блоков.

Вместо рукоятки можно приварить на шпильку обычную шестигранную шляпку от болта. Это актуально, если при сборке деталей несколько струбцин нужно часто зажимать, отпускать и переставлять. При этом вращать прижимной винт будет удобно с использованием торцевой головки с храповым механизмом или даже шуруповёрта.

Для сборки изделий сложной формы можно изготовить упоры струбцин и подвижные колодки более сложной конфигурации, которые хорошо подойдут для работы с деталями неправильной формы.

Струбцина: делаем в домашних условиях различных видов – варианты, чертежи, реализация

Бухают мастера-кустари. Простите, ведут задушевную беседу. У одного вместо сакраментального «Вася, ты меня уважаешь?» с языка срывается «Вась, а сколько бы ты рук себе хотел?» Тот призадумывается: «Сколько? Да кто ж его знает… Ну, сколько там по работе надо…»

Рук, понятно, чтобы придержать, прижать, подхватить, и пр. Поэтому такого вспомогательного инструмента, как временные съемные зажимы различных видов – струбцины – мастеровому человеку всегда не хватает. Не хватало и во времена, когда эти самые струбцины стоили копейки. Сейчас за хорошую струбцину могут запросить и поболее 1000 руб. При том, что теперь и в мелком штучном производстве широко распространены электроинструмент, электро- и газосварка, склеивание под давлением и др. технологии, требующие надежного удерживания деталей на время рабочего процесса. Назначение настоящей статьи – рассказать читателю, как в домашних условиях изготавливается струбцина своими руками. Желательно – из подручных материалов с минимальной потребностью в сварочных и токарных работах.

Примечание: по-английски струбцина cramp (винтовая), bar clamp (пружинно-рычажная) или просто clamp, аналогично тому, как отвертку (screw driver) зачастую обзывают просто screw. Человек, неплохо знающий разговорный английский, но незнакомый с особенностями технического (это очень разные языки), услышав что-то вроде «Give me screw driver», скорее всего не поймет, чего от него хотят. Тем более, что малообразованные англоязычные артикли чаще всего «глотают». Вдруг вам доведется оказаться в подобной ситуации, прислушивайтесь: «the screw» (именно отвертка) означает инструмент, а «a screw» – какой-то резьбовый метиз (винт, шуруп), который им крутят.

Разновидности

Целью данной публикации не является соорудить нечто вроде энциклопедии монтажных зажимов – их много видов, а патентов на новые, «супер-супер», еще больше. Наша задача – показать, какие из струбцин более всего надобны в домашней мастерской, и как лучше всего сделать струбцину, не тратя много материала и времени.

Наиболее употребительные в кустарном производстве виды струбцин показаны на рис:

    G-образная (G-cramp; G-clamp) – самая остая, надежная и дешевая из струбцин общего назначения. Недостатки: долго затягивается и может провернуть склеиваемые детали, если шарнир упора некачественный или неухоженный. Последнее довольно существенно: не схватившийся клеевой слой неплохая смазка, а разнимать и вновь сжимать склеиваемые поверхности нежелательно, прочность высохшего стыка от этого резко падает. Кроме того, обычная G-струбцина плохо держит круглые детали, поэтому для фиксации труб либо круглого профиля для сварки или пайки встык используется специальная трубная струбцина (см. след. рис.). Собранный из обычной конструкционной стали s=(2,5-4) мм, такой варной зажим обеспечивает надежную фиксацию труб до d(120-150)х(1,5-4) мм.

Струбцина для сварки и пайки труб встык

Как какую делать

Любую из описанных выше струбцин можно изготовить самостоятельно в домашней мастерской. Столярные струбцины делаются из металла – деревянные станина и губки инструмента не выдержат противодавления материала детали(ей), зажим ослабнет уже во время работы, а сама струбцина придет в негодность. С варными и паечными струбцинами и так понятно: только металл; дерево – горючий материал.

Столярные струбцины для работ с ценным деревом либо изделиями лучше делать деревянными, но можно пользоваться и металлическими с проставками из фанеры или ровной драни. Струбцины для склеивания в пласть (на толстые заготовки из нескольких тонких) лучше использовать деревянные, даже если клеится металл или пластик – деревянные губки дают более равномерное распределение давления по плоскости и, соответственно, лучшее качество склейки. Хрупкие детали (стеклянные и т.п.) сжимаются для склеивания только деревянными струбцинами.

G-образные

Станины G-струбцин фабричного производства выполняются литыми. В гараже или сарае, даже в кузне на своем участке, организовать сталелитейку нельзя. Поскольку G-струбцины как самые «хваткие» применяются преимущественно в слесарно-сварочных работах с довольно длинными и/или тяжелыми деталями, то и самодельную G-образную струбцину нужно делать из металла на сварке или цельной.

Мастера-умельцы часто сваривают себе струбцины из листовой стали, поз. 1 на рис.:

Самодельные G-образные струбцины

Видимо, копируя профиль станин заводских изделий, что в данном случае неправильно. Профили литых станин струбцин показаны на поз. 2. Обратите внимание на зализы и галтели (показаны стрелками). Сглаживание профиля необходимо во избежание концентрации механических напряжений: они «любят» углы и щели, как постельные клопы. Но сварочный шов не работает, как галтель! Нет, струбцина скорее всего не сломается и не погнется. Однако отдачей зажатой детали станину немного поведет, и добиться точной фиксации будет трудно, причем не исключается и проворот детали при затягивании зажима.

Вполне надежны самодельные струбцины из отрезков швеллера (поз. 3). Недостатки – трудоемки, несоразмерно тяжелы сравнительно с шириной захвата. Резать швеллер на станины струбцин можно, если вам нужно будет сжимать детали очень сильно. Оптимальный вариант станин струбцин для обычных работ – из профильной трубы квадратного сечения, поз. 4. В зависимости от типоразмера и толщины стенок заготовки струбцины из профтрубы можно делать на ширину захвата до 1 м и более, см. видео:

Видео: струбцины из профильной трубы

Примечание: об изготовлении самого ответственного узла G-струбцины – винтового зажима – см. в конце, поскольку он применяется и в струбцинах других типов.

Разновидностью G-струбцины является поджимная, которую условно можно бы назвать GE-струбциной. Поджимные струбцины хорошо известны строителям маломерных судов из дерева, однако будут весьма полезны и в малом деревянном строительстве (напр. дачного или каркасного дома, хозблока и т.п.).

Чертежи поджимной струбцины и способ их применения показаны на рис.:

Чертежи и порядок применения поджимных струбцин

К примеру, при зашивке, скажем, ригеля (стропильной конструкции) крыши каждая следующая доска сначала плотно прижимается к предыдущей, а уж затем крепится к стропильным балкам. Соответственно, надежность и долговечность всего кровельного пирога намного возрастают.

F-образные

Устройство F-струбцины, так сказать, в полном комплекте, показано на след. рис.:

Устройство F-образной струбцины

В ходе использования башмак двигают по направляющей, пока пятка не коснется детали. Тогда большим пальцем руки сдвигают собачку или нажимают на нее (в зависимости от конструкции фиксатора), при этом башмак заклинивается на направляющей. Тогда деталь дожимают поворотом рукояти винтового зажима, или отводя курок эксцентрикового прижима. Расфиксация и разжимание – в обратном порядке.

Городить сложный фиксирующий механизм в самодельной F-струбцине особого смысла нет. Тогда для заклинивания башмака нажимают на его внутренний обушок, или слегка бьют туда легким молоточком, если струбцина мощная, широкозахватная. Как правило, ползун саморасклинивается уже при разжатии винта или вбросе курка в гнездо. Если же башмак заело, расклинивают его легким ударом по наружному обушку со стороны упора (в направлении, обратном заклинивающему).

Слева на след. рис. даны чертежи быстрозажимной F-струбцины с губками из дерева. В центре – внешний вид инструмента, а справа – порядок пользования им. Размеры пересчитаны из дюймовых; их можно округлить до ближайших целых мм.

Чертежи, внешний вид и порядок использования F-струбцины с губками из дерева

Основное назначение данной струбцины – прижим при склеивании в пласть. Предпочтительный материал губок – клен, вяз, граб, бук, дуб или др. древесина, сочетающая в себе высокую прочность и вязкость; из такого дерева делают, например, упорные гребенки фуговальных и копировальных станков по дереву. О других вариантах самодельных быстрозажимных струбцин см. подборку видео:

Видео: самодельная F-образная струбцина

Видео: эксцентриковая струбцина

Видео: быстрый зажим – струбцина своими руками

Самодельная струбцина для склейки деревянных щитов

Когда склеивают деревянные щиты, например, мебельные, то без сжимающих приспособлений не обойтись. Специалисты такие приспособления называют струбцины или ваймы.

В торговой сети есть возможность выбрать ваймы разных производителей. К сожалению, ими не всегда удобно работать. В этом случае только самодельная струбцина имеет достаточно функций, а при этом она удобная и сделана для специфических столярных работ.

В этой статье разберём поэтапное изготовление своими руками простого варианта струбцины для склейки деревянных щитов по материалам мастер-класса от ютуб-канала «Daren» (видео с канала в конце статьи).

Подготовка материалов для струбцин

Чтобы самостоятельно изготовить три струбцины, предварительно заготавливают следующие материалы:

  • 6 метров прямоугольной трубы 20х40 мм — для направляющих;
  • 1,4 метра металлической полосы 25х4 мм — для серёжек;
  • 1 метр стержня с резьбой М12 — для шпилек.

В качестве крепежа готовят болты и гайки М12.

Изготовление струбцин

1. Болгаркой разрезают профильную трубу на 6 частей по 1 метру.

2. К трём трубам приваривают удлинённые гайки М12.

3. Болгаркой нарезают 12 полосок для серёжек длиной по 120 мм. На каждую струбцину будет установлено по 4 полоски.

4. На верхней направляющей делают разметку по 150 мм, а затем сверлят сквозные отверстия под упорный болт.

5. Болгаркой металлический стержень разрезают на 3 части. Чтобы сохранить резьбу пользуются следующими способами:

  • с двух сторон разреза накручивают гайки М12;
  • стержень зажимают в тиски и болгаркой делают срез;
  • заусеницы на полученной шпильке удаляют на наждачном станке;
  • ключом отворачивают гайку через срез. Гайка восстанавливает резьбу в отрезанном месте.

6. Из стальных полосок делают серёжки. Для этого полоски обрабатывают на наждачном станке и сверлят по два отверстия под болт М12.

Сборка струбцины

Профильные трубы соединяют между собой серёжками. Размер серёжек задаёт максимальную толщину деревянного щита, который струбцина может сжимать.

Упорный болт, вставленный в отверстие, будет удерживать деревянный щит при сдавливании.

Шпилька будет давить на деревянный щит через специальную вставку. Она выполнена из прочного дерева с металлическими накладками.

На шпильку накручивают удлинённую гайку, которую используют для закручивания шпильки руками или ключом. Удлинённая гайка плотно сидит на шпильке, так как зажата контргайкой.

Иногда вместо удлинённой гайки устанавливают ручку. Однако в этом случае нельзя на щите близко друг к другу устанавливать две струбцины.

При сборке струбцины необходимо выдерживать одинаковыми все отступы для крепежей серёжек в начале и в конце направляющих. Если эти размеры будут разными, то между направляющими образуется щель. У струбцины должны быть параллельными обе направляющие.

Сдавливание деревянного щита

Испытаем изготовленные струбцины.

Чтобы воспользоваться струбциной, понадобится ограничительная упорная планка с толщиной меньшей, чем толщина склеиваемого щита. Планка будет упираться в ограничительные болты.

Заранее измеряют размер щита, а затем под него устанавливают ограничительные болты на обеих струбцинах.

Между шпильками и деревянным щитом подкладывают вставки с металлическими накладками и начинают сдавливать щит.

По толщине вставки должны быть тоньше щита, чтобы сдавливание было равномерным. Если это не удаётся сделать, то под верхнюю направляющую подкладывают брусок.

Склеенный щит получается качественным, потому что струбцины сдавливают заготовку в двух плоскостях. Щит прижимается к ограничительной рейке, а верхняя направляющая не даёт ему прогибаться.

Такая струбцина очень практичная и простая в изготовлении благодаря минимальному количеству сварок. Немаловажно, что можно регулировать силу сдавливания, а значит, есть возможность на мягком дереве не допускать вмятин.

По материалам мастер-класса от ютуб-канала «Daren»
в обработке Виктора Прохорова

Клуб ремонта

Ремонт своими руками

Струбцина своими руками: 6 этапов изготовления

от admin

Струбцина – инструмент для фиксирования деталей при отделке. Как выполнить хорошую струбцину собственными руками и сэкономить сегодня рассказывают специалисты издания ЭтотДом.

Какие разновидности струбцин бывают?

Обычная столярная струбцина в процедуре обработки дерева – просто необходимая вещь. Конкретно за ней обращаются, когда необходимо зафиксировать доску, лист, плиту при раскрое. Кто работает с древесиной очень часто, любят конкретно самодельные столярные струбцины.

Главное! Не так давно была предоставлена новая модификация – струбцина быстрозажимная, способная развивать усилие сжатия до 450 кг.

В большинстве случаев струбцины производятся из дерева либо из металла. Ни один профессионал в собственной работе не может обойтись без данного инструмента, выпускаемого в разных вариациях – от многофункциональных до специальных.

По разным видам бывают:

  • F- образные;
  • G — образные;
  • ленточные;
  • трубные;
  • многофункциональные;
  • кромочные.

По механизмам зажимов:

  • угловая;
  • винтовая;
  • монтажная;
  • ручная;
  • быстрозажимная.

Как и каждый иной нужный в обиходе инструмент, струбцины по настоящему приобрести в любом строительном или хоз. магазине, но самодельные инструменты, сделанные в условиях дома, ничем не будут уступать фабричным моделям.

Главное! Перед изготовлением даже обычной конструкции инструмента побеспокойтесь о чертежах.

Сделайте устройство собственными руками:

Материал

Струбцина из металла

Струбцина из древесины

Струбцина из трубы

Хорошие и хорошие зажимы получаются, если их делать:

  • из древесины;
  • из металла;
  • фанеры;
  • трубы;
  • швеллера;
  • профильной трубы;
  • уголков и болтов.

Как самому выполнить обычную струбцину: подробная инструкция

  1. для производства нужно: пара шпилек, длина резьбы которых 200 мм и O около 5 мм; еще одна пара шпилек с тем же O, но с длиной резьбы 120 мм, гайки, пара досок из фанеры размером 15х150хдвести миллиметров, пара планок размером 20х40х240 мм;
  2. самодельные закрепляют на поверхности стола для работы: используем бруски, приготовленные для крепежа к верстаку зажима; на них сверлят пару отверстий для плотного прижатия друг к другу гаек со шпильками;
  3. нижний брус для стойкости располагают вплотную (плашмя) на поверхности размещенной по горизонтали, а верхний – ребром к столешнице;
  4. дальше устанавливают фанерные доски, к ним прилагают брусок, который закрепляют на поверхности стола. Главное проследить, чтобы край в низу досок был на 3 см ниже бруска;
  5. все три компонента сверлят насквозь, в них немного позднее делают фиксацию шпильки;
  6. одну дощечку делают фиксацию к нижнему бруску, вторая доска прослужит зажимом;
  7. конструкцию делают при помощи подвижной фанерной полосы;
  8. короткие шпильки закрепляют инструмент к поверхности стола, длинные формируют рабочий ход. Гайки – для фиксирования подвижной части и регулировки силы зажима, в конструкции они исполняют роль рычагов.

Шаг 1 — Простейшую модель из древесины делают из 2-ух брусков из дерева (подходит сосна). Чрезмерно жесткая древесина будет оставлять следы на заготовке при очень сильной фиксации

Шаг 2 — Мебельные гайки с фиксатором под древесину

Шаг 3 — Стальные шпильки, они не нужно должны быть из закаленной стали

Шаг 4 — Гайки — барашки с резьбой, что соответствуют шпилькам

Шаг 5 — Упорные шайбы можно применять традиционные. Из бруса выпиливают рабочие клещи. Строго паралельно сверлят дыры под шпильки с маленьким люфтом. Шпильки вкручивают в мебельные гайки. Схождение снабжается барашками или обыкновенными гайками с рожковым ключом (если требуется крепкий захват)

Шаг 6 — Готовый инструмент

Где, как и какой вид струбцин правильно задействовать?

Быстрозажимная струбцина бывает:

  • винтовая;
  • рычажная;
  • угловая;
  • монтажная;
  • ручная.

Широкий спрос можно пояснить тем, что они все выступают в роли зажимов, что дают возможность быстро фиксировать детали, предназначающиеся для отделки.

Рычажные совсем не настаивают на особенной силы от специалиста: для отличного зажима детали следует просто задействовать рычажок, исполняющий работу за человека. Другие типы быстрозажимных инструментов выделяются различным механизмом зажима, но они все считаются хорошими.

Для сварки применяют модель углового типа, благодаря которой работы со сваркой исполняются гораздо проще и быстрее. Собственно она считается многофункциональным фиксатором, скрепляющим при сварке прочно поверхности которая обрабатывается под нужным углом (от 30 до 90 градусов).

Трубная струбцина применяется при сварке труб сделанных из металла торец в торец, так как задача достаточно непростая, требующая не только способностей, но и точной ориентации заготовок в пространстве.

В большинстве случаев трубные зажимы делают из труб водопровода в ? или ? дюйма, на которые навинчивается неподвижный упор и подвижная губка. Устройство бывает разнообразной длины, нужно только порезать резьбу на одном конце трубы и навинтить после на нее упор.

Зажим можно практически в любое время переставить на трубу иной длины или демонтировать.

Трубная модель, сделанная собственными руками:

Древесные струбцины сделать более простая, чем другие виды:

Ленточная струбцина большого спектра нужна для хорошего приклеивания рамок и ящичков, применяется при проведении ремонта стульев из дерева, рам, столешниц, аквариумов.

В основе устройства – ремень, капроновый или кожаный. Именно воспользовавшись его помощью подается прижимное усилие на сопряженные детали. Обеспечивает любой заготовке одинаковое усилие прижатия и прочную фиксацию.

Среди столярных моделей — f-образные, собой представляет комбинирование неподвижной губки на конце плоского стального основания и скользящей регулируемой губки. Имеют глубокий зев, дающий возможность фиксировать деталь далеко от ее кромки.

На губке зажима у скользящей головки можно установить эксцентриковый рычажок или винт для регулировки.

Зажимы 2-ух видов:

  • Light duty (для легкого применения) — тонкие и узкие, много места не занимают и отличаются малым весом;
  • Heavy duty (для более трудных работ) отличаются обычностью и дешевизной.

Главное! В работе последние не слишком комфортны, так как держать их приходиться обоими руками и затем закручивать.

Во время изготовления и для стяжки мебельных щитов, окон и дверей применяется струбцина вайма.

Делятся на 2 типа:

  1. открытые применяются для приклеивания в щит досок и стягивания шипов при собирании дверей из дерева и окон;
  2. закрытые используются исключительно для приклеивания щитов.

Модели закрытого типа состоят из 2-ух шин, при этом щит оказывается зажатым сверху и снизу между шинами, что предупреждает искривление щита при стягивании.

Читать еще:  Двигатель и контроллер для электросамоката своими руками

Ручные тиски (струбцина) применяют для хорошего фиксирования разных деталей при их склеивании, резке или отделке. Конкретно благодаря ручным тискам получается получить хорошое положение необходимой детали.

Главное! Ручные тиски – это не традиционные тиски, прикручиваемые к столу. Состоят они из 2-ух весомых частей – неподвижной (стержневой рамы) и подвижной, благодаря которой изменяется расстояние зажима и крепится сама деталь.

Для циркулярные пилы превосходно подходят прижимные струбцины, используемые для точного и внимательного распиливания маленьких отрезков материала, сгибания и других операций с деревом.

Для чего еще необходимы струбцины?

  • для крепежа разных компонентов в сборочном процессе мебели, для склейки щитов, конкретно мебельного щита, приклеивания досок;
  • крепление датчика эхолокатора на торец лодки. Применяются устройства и для вязания мушек;
  • на струбцине возможно крепление лампы настольной. Осветительный прибор на струбцине — это лампа с креплением к столу. Она содержит зажим, что жестко крепится на поверхности. Колонна лампы настольной эластичной конструкции позволяет настраивать источник освещения в любом нужном направлении;
  • диск пилы для угловой шлифмашины закрепляется конкретно струбцинами;

Главное! При отсутствии трубы либо полки, на которые можно закрепить струбцины, необходимо подумать о маленьком держателе для их хранения. Для этого довольно закрепить две треугольные доски на стенную панель, а между ними поставить сами струбцины. Может быть, это будет пара держателей — с одной стороны можно вешать короткие струбцины, а с иной – длинные.

  • ременную модель, служащую для фиксирования больших или трудных по форме предметов, очень часто применяют для приклеивания рамок. Корпус устройства может быть сделан из нейлона и металла, это обеспечивает большой служебный срок;
  • для стяжки доски для пола;
  • для работ по ремонту крыльев авто;
  • для производства напольного стапеля, торцевой пилы;
  • Для сшивания документов в делопроизводстве и для архивного переплета
  • для закрытия крышки часов. При самостоятельной чистке, замене батарейки и иной работе с хронографами встречаются с трудностью, как закрыть тыльную крышку наручных часов. Это сделать сложно, если это не дешёвые швейцарские часы, так как механизм закреплен достаточно вплотную чтобы не было нарушений герметичности;
  • в обувной мастерской применяют специализированные струбцины для обуви, которые по настоящему сделать собственными руками. С такими устройствами ремонт обуви случается гораздо хорошего качества и быстрее.

Струбцина своими руками: назначение, разновидности, изготовление

Заветная мечта любого самодельщика – наличие у него дополнительных рук! Ведь надо, например, удерживать совмещённые одна с другой детали, пока не прошла сварка или склейка. Необходимо позиционировать эту комбинацию точно под сверлом на станке. При этом, приходится ещё инструмент держать, иногда двумя руками. А своих рук всего две. И тут на помощь приходят струбцины. Сделать их своими руками под силу любому мало-мальски знакомому со столяркой. Они и детали между собой сожмут крепко, и к рабочему столу придавят. Удобная вещь!

Струбцина – что это такое

Струбцина – это вспомогательный инструмент слесаря, столяра, плотника. Применяется для временного, по требованиям технологии, соединения двух или нескольких деталей при склейке, перед сваркой, для точного сверления пакета.

В работе струбцина бывает даже удобней, чем тиски. С ней можно работать в любом месте, держать её под любым углом. А тиски жёстко привинчены к столу, их нельзя перенести и изменить ориентацию в пространстве.

Вид и конструкция струбцины определяется её назначением. Когда надо надолго и прочно связать две детали, используют устройство с прижимным винтом. Для быстрого прихватывания годится механизм с рукояткой и храповиком. Специальные струбцины применяют в столярном деле при склеивании двух брусков под прямым углом. Отличаются они друг от друга и размерами, и материалом, и технологией их изготовления.

При необходимости, возможно сделать струбцину из подручных средств своими руками под свои индивидуальные потребности.

ФОТО: instrumentn.ru Струбцина с трещоткой для быстрого захвата

Как сделать столярную струбцину

В столярном деле одна из самых частых операций – это склеивание деревянных брусков под прямым углом. Пока клей сохнет, бруски надо жёстко зафиксировать в определённом положении. Эту задачу решает специальная столярная струбцина. Между двумя взаимно перпендикулярными губками имеется подвижная прямоугольная деталь. Эта комбинация жёстко фиксирует доски в заданном положении.

ФОТО: instrumentn.ru Угловая струбцина для столярных работ

К столярным относится и торцевая струбцина. Она служит для прижима на время приклеивания к мебельной доске (столешнице) декоративной планки.

ФОТО: woodschool.ru Торцевая столярная струбцина

Материалы и инструменты

Угловая струбцина сложна для изготовления своими руками, но она очень помогает при столярных работах. И сделать её самому наиболее интересно. Устройство можно выполнить из металла или из дерева. Последний вариант более доступен для самостоятельного изготовления.

В качестве материала для конструкции берутся деревянные бруски сечением 40×40 мм². Для платформы основания берётся кусок фанеры толщиной 15-20 мм и размером 350×350 мм². Для прижимного механизма потребуются две стальные шпильки диаметром 15-18 мм и длиной примерно 200 мм. К шпилькам необходимо подобрать соответствующие гайки с возможностью их фиксации в дереве.

ФОТО: rmnt.ru Угловая столярная струбцина

Инструкция по изготовлению

В одном из углов платформы под 90º один к другому крепко привинчиваются два бруска. Они образуют эталонный прямой угол. На расстоянии от этих основных брусков-упоров параллельно им крепятся ещё два бруска. Расстояние должно быть примерно на 30 мм больше, чем толщина предполагаемых для склейки деталей. В этих новых деталях посередине закрепляются ходовые гайки. Сквозь них пройдут шпильки, на внешние концы которых для удобства работы желательно закрепить рукоятки.

На их внутренних концах устанавливаются подвижные колодки. Концы шпилек в этих брусках должны свободно вращаться, но при этом создавать усилие давления. В подвижном бруске следует высверлить глухое отверстие, глубина которого равна половине его толщины, на донце запрессовать глухую шайбу, а в отверстие впрессовать подшипник (не обязательно шариковый), в котором будет вращаться упорный конец шпильки.

Склеиваемые детали одеваются на вершину эталонного угла и прижимаются к неподвижным упорам подвижными брусками.

Изготовление струбцины для металла

Струбцины для работы с металлом надо делать тоже из металла.

Что нужно для работы

Для работы, первым делом, нужно определиться, какую струбцину придётся изготавливать. Хоть это не очень сложное изделие, но желательно хотя бы сделать эскизный чертёж и нанести на нём основные размеры. После этого можно подбирать материалы.

Потребуются обычные слесарные инструменты – верстак, тиски, молоток, сверлильный станок, метчики и плашки для нарезания резьбы, наждак.

Технология изготовления

Для самодельных струбцин обычно выбирают конструкцию попроще. Как правило, они требуются для решения сиюминутных задач. Сам процесс изготовления таких изделий будет более доступен. Конечно, варианты литейных технологий для самодельщика неприемлемы. Кованую скобу он делать не будет. И фрезерный станок не каждому доступен. Проще всего сделать с-образную струбцину и даже несколько штук разных размеров.

Для этого берётся полоска стали шириной 150-200 мм, длиной 350-400 мм и толщиной 10-12 мм. На расстоянии 15 мм от одного из концов сверлится отверстие и нарезается резьба М8. Сюда же для прочности следует приварить гайку с такой же резьбой. Полоска в тисках сгибается в виде буквы «П». Затем берётся шпилька или болт с резьбой М8 и длиной 100 мм и вкручивается в резьбовое отверстие на скобе. На внешнем конце шпильки надо сделать вороток, а на внутреннем конце вращающуюся упорную «пятку». Струбцина готова. Для создания больших или меньших усилий размеры устройства надо увеличивать или уменьшать.

Особенности изготовления зажимных инструментов разных типов

Струбцина имеет разные виды, отличаются они между собой по конструкции, материалу, размерам. Рассмотрим виды зажимных инструментов и нюансы их изготовления.

Быстрозажимные

Струбцина пистолетного типа. При нажатии на курок губки разводятся. При отпускании стопорного винта можно изменять величину зазора между губками. Усилие зажатия небольшое. Изготовить самому можно, но экономически невыгодно. Труда много, а стоит она недорого.

А вот такая струбцина с кулачковым зажимом делается очень легко. И держит она крепко.

ФОТО: pimg.mycdn.me Быстрозажимная струбцина кулачкового типа

G-образные

G-образные струбцины отличаются от с-образных только наличием сформованной неподвижной губки. Это позволяет более чётко и более крепко зажимать детали.

Торцевые

Торцевую струбцину можно сделать по технологии с-образной. Отличие лишь в том, что у неё три зажимных винта. Её размеры выбираются на основе размеров будущего объекта работы.

T-образные

При изготовлении такой струбцины необходимо точно выдерживать размер отверстий скользящих деталей.

F-образные

Для изготовления такой струбцины требуются фрезерные работы, чтобы сделать зубчатую насечку на штанге.

Угловые

Столярная угловая струбцина описана в выше.

Ленточные

Ленточные струбцины применяются при склеивании рамок, коробок, шкатулок. Лента с натягом охватывает изделие и не даёт ему преждевременно развалиться. При изготовлении требуется хороший чертёж и точное выдерживание всех размеров.

Трубные

«Трубные» струбцины в основе своей имеют толстую трубу. Они применяются при склейке щитов. Толщина и длина трубы определяются размером щита: его ширина, плюс 10 см на длину и диаметр трубы (от полудюймовой до трёхчетвертной).

ФОТО: youtube.com Трубная струбцина для склейки щитов

Пружинные

Такая струбцина создаёт усилие прижима за счёт пружины. Величина раствора между «пяткой» скобы и «пяткой» прижимного винта создаётся именно вращением этого самого винта. Сначала надо задать раствор, затем отвести назад подвижную часть струбцины, сжать пружину, вставить на место деталь и отпустить пружину.

ФОТО: usamodelkina.ru Самодельная пружинная струбцина

Заключение

Разнообразие технологических задач, стоящих перед мастером, вызвало появление огромного числа всевозможных моделей струбцин. Почти все они присутствуют в массовой продаже, и стоят вполне доступно. Но бывают ситуации, когда нужно большое число одинаковых простых зажимов. В этих случаях выгоднее самому изготовить эти устройства в требуемом количестве.

Струбцина своими руками

Начинающие мастера, возможно, на первом этапе своей работы обходятся всего двумя инструментами: молотком и ножовкой. Но с приобретением опыта их количества уже становится недостаточно. Всегда нужно склеить две детали и закрепить что-то в тисках или в струбцинах. Струбцина своими руками изготавливается очень легко и просто.

Использование инструмента виды и его устройство

Не существует таких зажимов, которые бы на сто процентов соответствовали нашим потребностям при проведении работ по дому. Струбцины бывают разных форм, моделей и размеров. Как правило, их не бывает достаточно много. Ниже дается короткий список приспособлений для решения поставленных задач по обработке дерева и металла:

  • деревянные;
  • металлические;
  • F-образные;
  • C-образные;
  • угловые;
  • кулачковые;
  • G-образные ;
  • зажимы для крепления проволоки;
  • зажимы в виде ленты.

Смастерить струбцину самостоятельно достаточно просто. Конечно, при проведении работ это не тот инструмент, в котором есть постоянная необходимость. Но иметь его всегда под рукой не помешает.

Деревянная струбцина для стяжки

Один из самых доступных и недорогих в производстве примеров для самостоятельного изготовления. Она делается легко, проста в использовании. Для ее производства берутся кленовые или сосновые планки. Минимальная ширина их может быть 5 см, толщина не меньше 0,6 см. В качестве фиксатора используется металлический стержень с четырьмя гайками. Для изготовления ручки понадобиться любое дерево лиственной породы, не имеющее видимых внешних дефектов. Подвижная деталь полностью просушена и легко проходить по металлическому стержню.

На концах стержня располагаются две гайки, которые затягиваются для предотвращения расхождения. Можно воспользоваться простой стопорной, а также оригинальной гайкой с стационарным замком. Дополнительно с обеих сторон накручиваются еще две гайки с шайбами. Эти гайки стопорят друг друга. Обязательно оставляем проем для вращающейся шпильки.

Струбцина деревянная и стальная

Она тоже имеет форму буквы F. Ее ключевым отличием является использование металлических деталей. Долговечность и прочность металла играет в этом случае важную роль. Самой сложной частью является сама пластина, в которую в дальнейшем будет вставляться планка. Необходимо просверлить несколько отверстий. По окончании можно очистить металл с помощью болгарки. Пластинка обязана легко ходить по этой пластине. На противоположном конце пластины сверлиться просвет, которое должно соответствовать резьбе винтовой шпильки.

Конец следует делать под углом для полного соответствия вырезам. Это делается легко шлифофкой на станке. О том, как изготавливать остальные детали, говорилось выше.

Струбцина F-образная своими руками

Делается как из дерева, так из металла. По форме она напоминает штангенциркуль. Изготавливается она из прочной древесины или листов фанеры. На рейке нужно вырезать углубления для фиксации самого подвижного средства. Обычно используется червячная система передвижения планки. Детали крепятся держателем, который фиксируется несколькими оборотами гайки. Когда отпускается держатель, деталь легко извлекается из фиксатора.

Принцип действия струбцины

Когда специалист работает с деревянными и металлическими заготовками и ему нужно зафиксировать изделие для его точной обработки. Это возможно сделать используя струбцины.
Старинные модели допускали фиксировать ее при помощи одной руки, современные модели освобождают обе руки мастера. Они не только быстрозажимные, и в тоже время дают возможность пользоваться обеими руками. Известны следующие типы струбцин:

  1. Монтажные.
  2. Ручные.
  3. Угловые.
  4. Винтовые.
  5. Рычажные.

В основе рычажных струбцин находится не только червячно-винтовой принцип работы, а также рычаговый механизм. Их еще называют зажимами. Они делают возможным аккуратно и мгновенно фиксировать деталь. Применения огромной силы здесь не требуется, всю основную работу выполняют рычаги. Такие струбцины имеют очень простую конструкцию, поэтому их можно изготовить своим руками дома. Такой принцип работы позволяет не только крепить деталь, но и рассчитывать силу сдавливания. Это немаловажно, например, при склеивании.
Остальные виды струбцин отличаются лишь методом крепления деталей.

Изготавливаем столярную струбцину

При работе с деревом часто приходится его фиксировать, поэтому без столярной струбцины просто никуда. Она обязательно понадобиться, когда нужно просто закрепить доски, склеить между собой заготовки из дерева или листы деревьев.
Несомненно, такие модели имеются в продаже. Но изготавливаются из более мягких сплавов, так производители понижают себестоимость товара. И не всегда они подходят по размерам. Струбцина своими руками самый оптимальный вариант.
На рынке существует огромное количество модификаций струбцин. Некоторые из них могут быть универсальными, а некоторые и вовсе одноразовые и делаются они под одну техническую операцию. Нужно лишь понимать сам принцип работы, тогда изготовить любой вариант своими руками не составит особого труда. Каких-то стандартов по изготовлению нет.

Самый простой вариант из ножовки по металлу. Собирается она быстро. Но применение ее ограничено. Хотя для работы с небольшими объектами этого функционала хватает.

В качестве крепежных элементов выступают болты, на одном конце которых находится гайка, на другом конце может быть съемная ручка или рожковый ключ.

Поскольку рамку можно регулировать по длине, это позволит работать с заготовками разной ширины. В основном, используется для склеивания деталей. Закрепить ее к столу не получится, так как не позволяет конструкция. Но если нет других подходящих инструментов, то такой вариант окажется как всегда кстати.

Изготовление слесарной струбцины

Слесарные работы в необорудованном помещении всегда имеют одну постоянную проблему, с которой приходится сталкиваться слесарям, это крепление заготовок. Нельзя исключить перемещение по столу заготовки, если стол не оборудован крепежными средствами. Одним из таких доступных и весьма простых средств является слесарная струбцина, изготовленная своими руками.

Для того чтобы изготовить струбцину своими руками, необходимо обладать минимальными навыками в слесарной работе. Для ее изготовления используется дерево, шпильки, металлопрокат, трубы, брус деревянный. Также не помешает наличие сварочного аппарата. Самое главное при проведении любых работ нужно следовать инструкции и соблюдать технику безопасности.

Рассмотрим вариант изготовления струбцины из дерева. Размер можно подобрать самостоятельно, какой больше всего подходит по типу работ. В конечном итоге должна получиться струбцина винтового типа.

  1. Перенести шаблоны деревянных заготовок на лист картона. Размеры подбираются самостоятельно.
  2. Далее перенести шаблоны заготовок на деревянную доску. Для этих целей прекрасно подходит сорт твердой древесины.
  3. Ножовкой или лобзиком вырезается деталь. Напильником и шлифовальной бумагой обрабатывается контур детали.
  4. В центре заготовки отметить место для отверстия. Через него будет проходить ось болта. Отверстие в верхней части фиксирующей челюсти расширяется круглым напильником по размерам в 1,5 или 2,5 раза шире размера самого болта.
  5. В рукоятке сверится отверстие под гайку. Диаметр должен соответствовать номеру гаечного ключа. Рашпилем или напильником придаем отверстию форму шестигранника. Садим гайку в отверстие на эпоксидную смолу и как вариант любой другой твердый клеевой состав.
  6. Струбцина собирается, болт крепится клеем в нижней части фиксирующей челюсти. Сзади крепятся петли для раскрывания крепежных челюстей. Надеть верхнюю челюсть на болт и закрутить ручкой.

Примеры самодельных струбцин

На самом деле для производства зажимов в домашних условиях существует большое количество примеров. Для этих целей, например, возможно переделать металлообрабатывающие ножовки.

Изготовление прищепочного зажима

Одним из наиболее простых и самых популярных струбцин является зажим-прищепка. Сделать струбцину своими руками очень просто. Принцип работы такого зажима схож с принципом бельевой прищепки. Только размеры здесь будут больше.

Сначала нужно вырезать из фанеры заготовки. Всего нужно подготовить 10 таких деталей. Пять из десяти должны иметь по центру округлую выпуклость. Длина каждой челюсти держателя равна 15 см.

Следует отметить, что если нужна более крупная модель, то нужно использовать более прочную и толстую фанеру.

Поочередно начинаем склеивать профили заготовок. Сначала должен идти профиль с выпуклостью. Таких зажимов должно получиться два. Соединяем их между собой таким образом, чтобы гребни зашли в пазы.

Если все сделано правильно, то такой зажим будет подвижным и работать как бельевая прищепка. Наматываем резинку струбцину. Собственно все, зажим своими руками готов.

Как выбрать струбцину при покупке

Струбцина достаточно простое устройство и проблем с выбором не должно возникнуть. Главное перед покупкой проверить ее исправность, чтобы корпус не имел трещин. Винтовая часть должна легко закручиваться и выкручиваться. Посмотреть насколько плотно прилегают губки. Они должны быть ровными. Если в комплекте есть резиновые прокладки, то опробовать их. Они нужны для того, чтобы не оставлять следов на мягких материалах во время крепления. Устройство также должно быть легким и прочным.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
