Дымоход: основные правила проектирования и монтажа

СНиП: как оборудовать и эксплуатировать дымоходы

Чтобы обеспечить нормальную, бесперебойную работу котла, необходима своевременная очистка дымохода и газовых каналов. Причем, периодичность обслуживания регулируется нормативными документами – снип на дымоходы для газовых котлов.

Пожарные требования

Согласно СНИП, дымоход и каналы вентиляционные должны проверяться и производиться чистка:

  1. Перед началом отопительного сезона — дымоходы, в которых котлы и нагревательные приборы работают сезонно.
  2. Не менее одного раза в квартал — комбинированные и кирпичные дымоходы.
  3. Не менее 1-го раза в год — асбестоцементные дымоходы и каналы, гончарные, сделанные из жаростойкого бетона.

Первичная проверка дымоходов газовых котлов должна коснуться таких моментов:

  • правильность использования материалов, проводят согласно требованиям ДБН В.2.5–20;
  • наличие засорений каналов;
  • проверка перегородок, которые служат защитой горючим конструкциям;
  • насколько отделены вентиляционные и дымовые каналы;
  • насколько исправен и правильно расположен оголовок;
  • проверка наличия нормальной тяги, этот параметр зависит от правильности постройки, в частности, влияние оказывает высота и сечение трубы (см. Как улучшить тягу).

Повторно производится проверка вентиляции и дымоходов на наличие засорений, их разделения и плотности, проверяется тяга:

  • Проверка в первый раз и после ремонта вентиляций и дымоходов проводятся специалистами спец. организации при участии эксплуатационной организации. Полученные результаты вписываются в акт.
  • В случае признания вентиляционных каналов и дымоходов газовых котлов негодными и не подлежащими эксплуатации, проверяющий обязан предупредить в письменной форме хозяина об опасности использования газовых приборов.
  • Дымоход СНИП в частных домах позволяет владельцам прочищать вентиляционные каналы и дымоходы при наличии документа о прохождении инструктажа.
  • Перед началом ремонта вентиляционных проходов и дымоходов газовых котлов эксплуатационная организация, которая является владельцем многоквартирного дома, обязана предупредить жильцов о начале ведения работ. После окончания ремонта все дымоходы и вентиляционные каналы следует подвергнуть проверке.

Требования для помещений при размещении в них газовых приборов

Дымоход должен отвечать установленным нормам!

  • СНиП 31-01-2003 — о многоквартирных жилых домах;
  • СНиП 41-01-2003 — изложено все о кондиционировании, вентиляции и отоплении;
  • СНиП 42-01-2002 — инструкции о газораспределительных системах;
  • СП 31-106-2002 — расскажет о создании проекта и строительстве одноквартирных домов, используемых для проживания;
  • СП 42-101-2003 — о строительстве и проектировании систем газораспределения из труб различных вводов.

О чем говорит буква закона:

  1. Помещение, в котором будет размещен газовый водонагреватель и предусмотрен дымоход газового котла для отвода сгораемых продуктов, должно соответствовать определенным требованиям, регламентируется не только площадь, но и высотка потолков. Так, высота потолков должна быть не меньше 2-х метров. Объем площадей не меньше 7,5 м³ для установки одного прибора, и не меньше 13,5 м³ для двух агрегатов.
  2. В помещении также должен быть оборудован вентиляционный канал. Следует предусмотреть в нижней части двери или стены решетку или проход между полом и дверью, где живое сечение должно быть не меньше 0,02 м².
  3. Внимание: Недопустимо выводить дым в канал вентиляционный. На дымовых каналах запрещается устанавливать вентиляционные решетки.
  4. В помещениях, имеющих стандартную вытяжку, компенсировать удаляемый воздух требуется за счет проникновения его снаружи помещения, а также за счет замещения из остальных площадей этой квартиры.
  5. Внимание: При герметичной установке окон в помещении возможно отключение колонки из-за непостоянного поступления воздуха. Это связано с автоматикой самой колонки.
  6. В ванной комнате и подсобных помещениях двери должны открываться наружу.
  7. В помещении ванной комнаты установка розеток и выключателей категорически запрещается.

Требования, предъявляемые к дымоходам

  • Установка газового и другого обогревающего оборудования должна происходить, согласно правилам установки дымохода.
  • Должен соблюдаться правильный подбор параметров дымохода (высота, сечение), который должен отвечать требованиям установленного теплогенерирующего оборудования, ведь от этого будет зависеть его работа.
  • Монтажные работы должны производиться специалистами с соблюдением всех требований пожарной безопасности и согласно нормативной документации (см. Установка дымоходов).

Требования к дымоходам

Общие правила

В зависимости от условий использования дымоходы могут иметь различную конструкцию. От качества изготовления дымохода и материала зависит его бесперебойная работа и эффективность.

Их монтаж производится, согласно требованиям, изложенным в ДБН В.2.5-20-2001 и СНиП 2.04.05–91.

Неправильная конструкция и использование, ненадлежащее присоединение к тепловому оборудованию может привести к неправильной работе и аварии.

Это руководство описывает принципы эксплуатации и монтажа дымоходов, излагает требования пожарной безопасности, которые отображены в документации.

  • СНиП 41-01-2003 — «Кондиционирование, вентиляция, отопление»;
  • НПБ 252–98 — «Теплогенерирующие аппараты, которые работают на разных видах топлива. Методика испытаний»;
  • ГОСТ 9817–95 — «Бытовые аппараты, которые работают на различных видах топлива. Технические условия»;
  • ВДПО — «Правила производственных работ, ремонта дымовых каналов и печей».

СНИП дымоходы должны соответствовать в полном объеме. После ввода в эксплуатацию дымохода выдается акт проверки дымоходов.

Правила монтажа гласят:

  • Необходим полный и свободный вывод отработанных газов в атмосферу, тягу обеспечивает правильно подобранная высота и сечение трубы (п.5.1.1.ВДПО).
  • Каждому тепловому прибору должен соответствовать отдельный дымоход (п.3.70.СНиП-91).
  • Диаметр дымохода должен быть не меньше выхода трубы теплового агрегата (3.71.СНиП-91).
  • Толщина металлических труб должна быть не ниже 0,5 мм. Изготовлены они должны быть из легированной специальной стали с повышенной коррозийной стойкостью (ГОСТ).
  • Для очистки продуктов сгорания в дымовых каналах должны быть предусмотрены карманы, глубина 250 мм. — (п.3.74 СНиП-91 и п.5.1.1.ВДПО).
  • Каналы дымовые не могут иметь больше 3-х поворотов, и радиус их закругления не может быть меньше диаметра трубы — (4.2.17.ВДПО).
  • Дымовая труба не может быть ниже 5-ти метров в высоту (п.3.73.СНиП-91). Такая высота обеспечивает нужную тягу и дает требуемое разрешение. При этом высота вытяжных вентиляционных каналов, которые располагаются рядом с дымовой трубой, должна быть равной высоте труб (5.1.14.ВДПО).
  • Над крышей возвышение дымовых труб следует делать (п.3.73.СНиП-91):
    1. до 500 мм, если кровля плоская;
    2. до 500 мм выше парапета или кровли, если трубы расположены менее 1,5 м до парапета или конька;
    3. не менее оси конька или парапета, если дымовая труба расположена на 1,5 — 3 метра от парапета или конька.

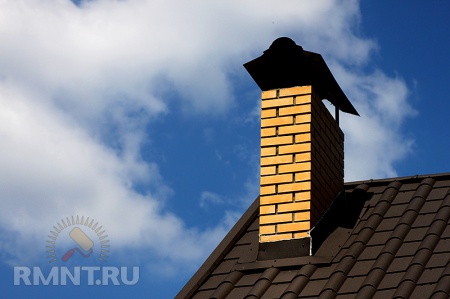

Высота трубы над кровлей

Правила устройства дымоходов говорят, что размещение дымовых каналов разрешено внутри стен, изготовленных из негорючих материалов. Если такие стены отсутствуют, требуется использовать коронные и насадные трубы (п.3.69.СНиП-91).

Подлежат теплоизоляции участки дымохода, проходящие через неотапливаемые помещения и с наружной стороны строения, чтобы не происходила конденсация тепловых паров и газа топочного во внутренней части дымохода (4.2.16.ВДПО).

Согласно требованиям ВДПО и СНиП-91, разрешено размещение таких вариантов дымоходов:

  • При модульные системе дымоходов запрещается:
    1. Растапливание горючими жидкостями.
    2. Растапливание дровами, превышающими размер самой топки.
    3. Сушка одежды, обуви и других предметов на деталях дымоходов.
    4. Удаление сажи с помощью выжигания.
    5. Запрещена эксплуатация агрегата методом, который не указывается в руководстве.
    6. Заливка водой огня в топке.
    7. Применять хлор для его соединений.

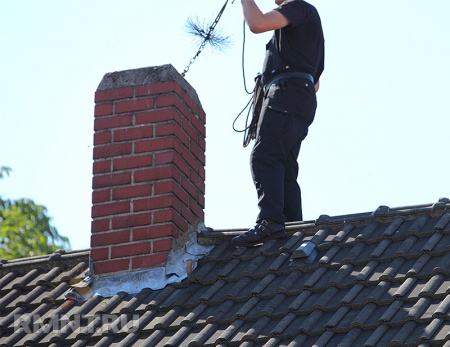

Проверка дымоходов квалифицированным специалистом должна производиться не менее двух раз в течение отопительного периода. Для уверенности в работе теплового агрегата следует проводить обследование дымоходов, и это должны делать специалисты.

  • Когда к дымоходу присоединяется два котла, сечение трубы определяется при их совместной работе ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 6). Размеры дымоходов определяются путем расчета, который обозначен в технической документации.
  • Газовые приборы не бытового назначения (пищеварительные котлы, оборудование ресторанов) разрешено подключать к общим дымоходам.
  • Разрешается монтаж дымоотводящих труб с выходом через одну, при этом должен быть произведен дополнительный расчет сечения трубы.
  • Выброс отработанных газов для нескольких приборов допускается. Расчет должен производиться на разных уровнях, согласно ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 3).
  • Сечение и высота дымохода определяется с учетом работы всех приборов одновременно, ДБН В.2.5-20-2001.

Сделанные, согласно СНИП, дымоходы, работают качественно и не противоречат законодательным нормам.

Соединения труб

При монтаже требуется применение сварки. Контроль качества сварочных работ регламентирован в СНиП 3.05. 03.85 5.

Сварка труб отопления

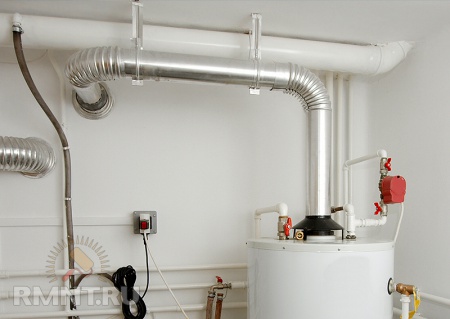

  • Присоединять газовые водонагреватели и иные газовые приборы к дымоходу требуется трубами, которые изготовляются с применением кровельной стали.
  • Длина соединенных труб не должна превышать 3-х метров в новых зданиях и более 6-ти метров в уже существующих.
  • Уклон трубы по отношению к прибору должен составлять не менее 0,01.
  • На трубах, отводящих дым, допускается не более 3-х изгибов, радиус не должен быть меньше диаметра трубы.
  • Соединение труб должно быть плотным, вхождение одной трубы в другую должно быть не меньше половины диаметра трубы.
  • Если трубы изготовлены из черного железа, они требуют покраски огнестойким лаком.

Внимание: Если вышеперечисленные требования нарушаются, водонагреватели подлежат отключению от газоснабжения.

Дымоход: основные правила проектирования и монтажа

Дымоход – важнейший элемент инженерного оборудования здания. Они нужны не только при устройстве печного отопления, но и при создании дровяных печей, каминов, которые подключаясь к ним, выводятся на крышу. Чаще всего дымоходы оборудуют из керамического кирпича, однако под действием высоких температур и иных факторов, данный материал со временем начинает разрушаться, что ухудшает тягу и продукты горения попадают в жилое помещение.

  • Функции дымохода:
  • Дымоходы для котлов
    • Виды котельных дымоходов
  • Материалы, на основе которых создаются дымоходы:
    • Дымоходы из стали
    • Дымоходы из нержавеющей стали
    • Керамические дымоходы
    • Дымоходы сэндвич
    • Газовый дымоход
  • Монтаж дымохода
    • Проектирование и установка дымоходов модульного типа
  • Уход за дымоходом:

Предотвратить такую ситуацию могут современные системы дымоходов, которые по эксплуатационным характеристикам намного превосходят традиционные кирпичные:

  • из жаропрочной керамики;

  • из стали;
  • нержавейки и т.п.

При этом они состоят из модульных стандартных элементов, удобны в сборке и при транспортировке.

Функции дымохода:

  • обеспечение нужной тяги;
  • отвод дыма из топочной камеры.

Таким образом, в зависимости от применяемых стройматериалов, а также конструкции дымохода можно значительно увеличить коэффициент полезного действия системы отопления и уменьшить риск образования пожара.

Дымоходы для котлов

Современные котлы для отопления имеют довольно большой коэффициент полезного действия, поэтому после использования тепла продуктов горения они устраняются и в системе образуются благоприятные условия для возникновения конденсата.

Представленные на стройрынке дымоходы имеют определенные преимущества и недостатки, соответственно их выбор должен основываться на архитектурных особенностях сооружения, знаниях технических особенностей системы, предпочтениях потребителя и т.п.

Виды котельных дымоходов

По форме просвета бывают:

  • прямоугольные;
  • квадратные;
  • круглые.

Круглый вариант дымохода меньше всего склонен накапливать сажу, имеет отличную тягу и обладает хорошими аэродинамическими характеристиками.

Типы круглых дымоходов:

  • коаксиальный дымоход (труба в трубе) — в нем объединена функция подачи свежего воздуха в камеру сгорания и функция дымоудаления;
  • дымоходы сэндвич — двустенная труба, пространство в которой заполнено изолирующим материалом;
  • одностенные — созданы из нержавеющей стали и имеют вид трубы.

Материалы, на основе которых создаются дымоходы:

  • из асбестоцементных труб;

  • из стекла;
  • из шамота (керамические дымоходы);

  • из стали;

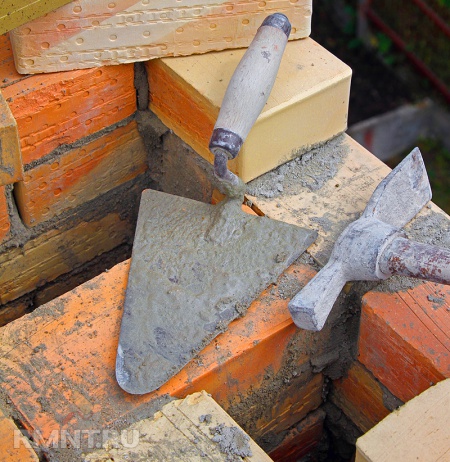

  • из кирпича.

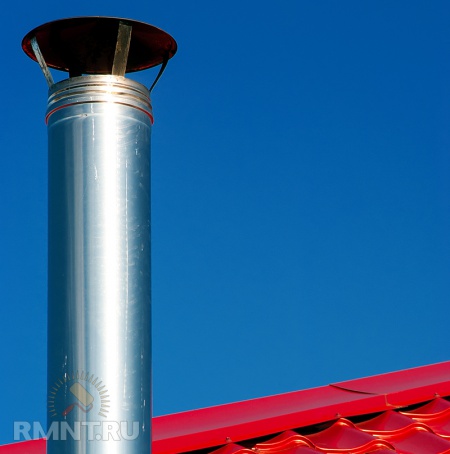

Дымоходы из стали

Жароустойчивые металлические стальные трубы призваны сменить уходящий в прошлое такой материал как кирпич.

  • простота сборки;
  • возможность монтажа в таких строениях, в которых первоначально не предполагалась отопительная система;
  • небольшой удельный вес.

Система такого дымохода напоминает конструктор, составные части которого прочно вставляются в пазы, подводятся к агрегату отопления и фиксируются на внешней стороне дома. Благодаря круглой форме и гладким внутренним стенам обеспечивается максимальная тяга и отсутствует оседание внутри сажи.

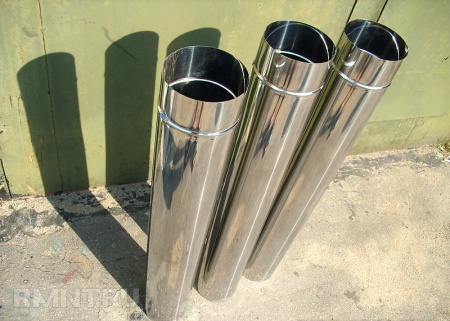

Дымоходы из нержавеющей стали

В комплект таких модульных дымоходов входят:

  • зонтики;
  • оголовки;
  • тройники;
  • поворотные элементы;
  • трубы и т.п.

Дымовые трубы, которые произведены из листовой нержавеющей стали имеют толщину 0,5-1 мм. При таком разнообразии комплектующих создается возможность собирать системы абсолютно любой конфигурации.

  • диаметр дымохода может быть от 8-20 см;
  • благодаря быстрому нагреву стенок, устанавливается хорошая тяга;
  • долговечны;
  • стенки таких дымоходов обладают хорошей прочностью, что позволяет нести свой вес даже при небольшой высоте сооружения;
  • благодаря наличию круглого сечения происходит быстрое удаление продуктов горения;
  • легко чистить;
  • устойчивы к температурным перепадам.
  • двустенные;
  • одностенные.

Керамические дымоходы

Такие дымоходы производятся из огнестойких стройматериалов – керамики огнеупорной либо шамота. Каналы из керамики монтируются в специальные оболочки из пористого бетона, которые придают конструкции устойчивость и служат замечательной теплоизоляцией.

  • экологичны;
  • долговечны.

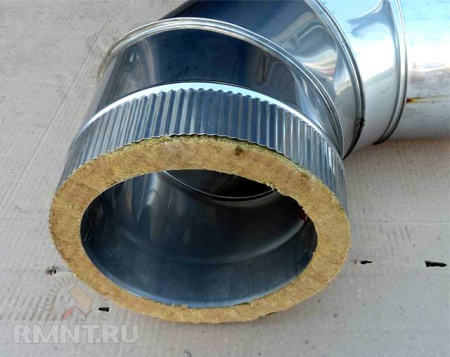

Дымоходы сэндвич

Данный тип дымоходов аналогичен русской матрешке — маленькая труба вставляется в большую, а между ними укладывается изоляционный стройматериал. Однако во время монтажных работ следует внимательно отнестись к соединению, поскольку фланцевое установить намного сложнее, чем байонетное. В силу своей пожаробезопасности такие дымоходы являются наиболее оптимальными для деревянных строений.

Газовый дымоход

Такие дымоходы оснащены модульной конструкцией и производятся из хорошего качества стали, которая устойчива к влаге, высокой температуре, агрессивным воздействиям окружающей среды и растворам кислот. Они довольно просты в монтаже и при эксплуатации, а также обеспечивают эффективную деятельность системы отопления.

  • двухстенные;
  • одностенные гибкие;
  • одностенные.

Монтаж дымохода

Установка работоспособного, надежного и правильного дымохода предполагает качественное проектирование, которое обеспечивает нормальное функционирование отводного канала длительное количество времени. Диаметр дымохода и его высота должны определяться в соответствии с параметрами каминной вставки, печи и котла, поэтому в ходе создания проекта необходимо учитывать следующие требования:

  • в отапливаемом здании может применяться неизолированная труба для дымохода, но минимум за 60 см до перекрытия должен начинаться «сэндвич»;
  • запрещено пропускать неизолированные трубы через перекрытия;
  • дымоходы, которые проходят сквозь не отапливаемый чердак следует утеплять;
  • высота дымохода должна быть от 5 м;
  • следует создать правильное соотношение силы тяги, диаметра трубы и высоты;
  • соотношение выступающих элементов, конька здания, вентиляционных каналов и высоты трубы должно быть тоже оптимальным;
  • стыки должны располагаться вне межэтажных перекрытий и быть доступны для осмотра;

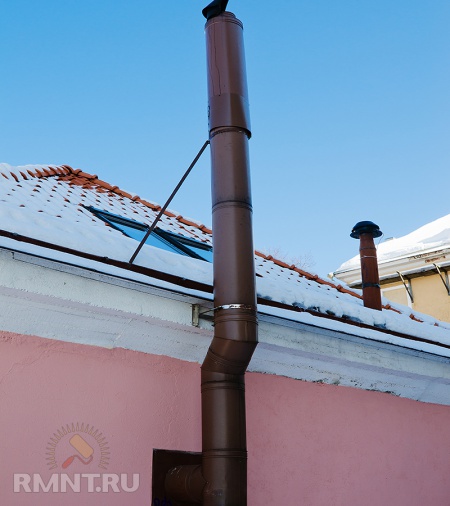

  • фиксировать трубу к стене, перед угловым отводом и после него нужно при помощи хомутов с шагом 150-250 см;
  • те трубы, которые выступают над поверхностью кровли более чем на 120 см, крепятся растяжками;
  • деревянную поверхность обязательно нужно обрабатывать антипренами;
  • при прохождении «сэндвича» через перекрытие, используйте пластины из стали с отверстиями и не поддающуюся горению теплоизоляцию;
  • если присутствует несколько печей, то их рекомендуется обеспечить самостоятельными дымоходами;
  • если создается окрашивание, то его следует производить жароустойчивыми эмалями.

Проектирование и установка дымоходов модульного типа

  • первоначально нужно определить вертикальную ось прохождения дымохода в соответствии со всеми ГОСТами;
  • затем необходимо приготовить к монтажу все элементы, очистив от их пленки;
  • готовим инструмент.

Конфигурация и расположение:

  • дымовой канал должен иметь вертикальное положение без каких-либо заужений;
  • допускается не более 2-х отклонений от вертикали на угол до 300 и с относом до 100 см. В исключительных случаях допустимо отклонение до 450, а относ — до 170 см;
  • если длина соединительного дымоотвода выше 200 см, он должен оснащаться ревизией, при длине более 300 см — следует подготовить технический отчет о том, что расширенный горизонтальный участок не повлияет на тягу;
  • для печей длина соединительного дымоотвода не должна быть более 100 см;
  • высота дымового канала от колосника теплогенерирующего агрегата до устья трубы должна быть от 500 см, меньшая высота допустима только в зданиях без наличия чердака.
  • через стену;

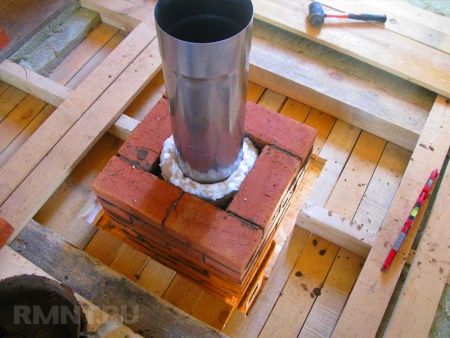

  • через потолочное перекрытие;
  • через кровлю.

Прохождение через кровлю:

  • сначала на кровле нужно отметить расположение и размер, который необходим для прохождения трубы;
  • затем вырезать проем;
  • далее при помощи минераловатного утеплителя следует заизолировать стройматериалы кровли в местах прохода дымохода;
  • потом модульный элемент вводится в отверстие кровли;
  • кровельной основой закрываются все отверстия;
  • выше конуса на трубе устанавливается фартук;
  • края листов кровли заводятся под конек.

СНИП по дымоходам и печам — самое главное

Читать нормативную документацию хоть и полезно, но очень скучно, а искать в ней нужную информации еще и трудно. Так, к примеру, в СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» (это актуализированная версия СНиП по дымоходам) едва ли 10% текста имеют отношение к дымоходам и вообще к отоплению в малоэтажных домах. Все остальное домашнему мастеру можно не читать. Проблема в том, что эти проценты распределены по тексту довольно равномерно.

«Усадьба» предлагает вашему вниманию выдержки из СНиП (СП) по дымоходам, которые касаются конкретно индивидуального отопления малоэтажных домов. Мы надеемся, что эта информация будет вам полезна.

Количество печей в доме

Одна печь может использоваться для отопления не более чем трех помещений, расположенных на одном этаже.

Печи в двухэтажных зданиях

В двухэтажных зданиях можно устанавливать двухъярусные печи при условии, что:

  • печи снабжены двумя обособленными топливниками (по одному на этаж);
  • каждый топливник имеет обособленный дымоход.

В двухъярусных квартирах могут использоваться только печи с одной топкой на нижнем этаже.

Перекрытия

Если в здании используется двухъярусная печь, использование межэтажного перекрытия с деревянными балками, которое разделяет ярусы, не допускается.

Если вы используете печное отопление

  • использовать принудительную вытяжную вентиляцию без использования принудительной приточной вентиляции (необходимо для сохранения нормальной тяги и предотвращения попадания топочных газов в помещение);
  • выводить дымоход в вентиляционный канал;
  • использовать дымоход в качестве вентиляционного канала.

Одна печь – один дымоход

Простое правило: каждая печь должна иметь отдельный дымовой канал. Если две печи расположены в одной квартире на одном этаже, их можно подсоединить к одной дымовой трубе. При этом в нижней части труб должны устанавливаться рассечки, разделяющие канал. Высота рассечки – не менее 1 метра.

Размер бетонных и кирпичных дымоходов

  • при мощности до 3,5 кВт – не менее 140*140 мм;
  • при мощности от 3,5 до 5,2 кВт – не менее 140*200 мм;
  • при мощности от 5,2 до 7 кВт – не менее 140*270 мм.

Размер стальных и керамических дымоходов с круглым сечением

Площадь внутреннего сечения стальных и керамических дымоходов должна быть не меньше площади соответствующих дымоходов с прямоугольным сечением. Таким образом, внутренний диаметр дымохода должен быть:

  • при мощности печи до 3,5 кВт – не менее 16 см (площадь примерно 200 см2);
  • при мощности печи от 3,5 до 5,2 кВт – не менее 19 см (площадь примерно 280 см2);
  • при мощности печи от 5,2 до 7 кВт – не менее 22 см (площадь примерно 378 см2).

Задвижки в дымоходах твердотопливных печей

В дымовых каналах твердотопливных печей следует использовать задвижки с отверстием не менее 15 х 15 мм.

Высота дымохода

Высота дымохода во многом определяет силу тяги. В пределах разумного действует правило: чем больше высота, тем лучше тяга. Согласно СНиП, высота дымохода от колосниковой решетки печи до устья (выхода) дымохода должна составлять не менее 5 м.

Высота дымохода над кровлей

Любые объекты, расположенные рядом с устьем дымохода, ухудшают тягу. Именно поэтому СНиПом предусмотрена минимальная высота дымохода над кровлей. Она составляет:

  • на плоской кровле – не менее 500 мм;
  • на скатной кровле, если труба располагается менее чем в 1,5 м от парапета или конька – не менее 500 мм от верхней точки парапета или конька;
  • на скатной кровле, если труба располагается на расстоянии от 1,5 до 3 метров – не ниже уровня верхнего края конька или парапета;
  • на скатной кровле, если дымоход располагается на расстоянии более 3 метров от конька или парапета – не ниже условной линии, которая проводится от конька вниз под углом 10º.

Если к зданию, на крышу которого выводится дымовая труба, пристроено более высокое здание, устье дымохода должно располагаться выше самой высокой точки этого здания.

Конструкция дымоходов из кирпича или жаростойкого бетона

Кирпичные дымоходы должны быть вертикальными без уступов. Толщина стенок дымохода из кирпича – не менее 120 мм, из жаростойкого бетона – не менее 60 мм. В основании дымовых труб должны располагаться карманы глубиной до 250 мм с отверстиями для очистки. Отверстия должны закрываться дверцами.

Дымоходы из асбестовых (хризотилоцементных труб)

Допускается использовать дымоходы из асбоцементных труб, если температура топочных газов не превышает 300 градусов по Цельсию.

Дымоходы из стальных труб

Допускается использовать дымоходы из нержавеющей стали, если температура топочных газов не превышает 400 градусов по Цельсию.

Обход стропил и других препятствий

В том случае, если дымоход не может проходить вертикально, СНиП допускает небольшие наклонные участки с углом наклона не более 30° и выносом трубы не более 1 м. Внутренние стенки наклонных участков должны быть гладкими. Площадь поперечного сечения наклонных участков дымохода должна быть не меньше площади поперечного сечения вертикальных участков.

Зонты для дымоходов

Устья дымоходов должны быть защищены от попадания атмосферных осадков зонтами. Конструкция и способ крепления зонтов и дефлекторов не должны препятствовать выходу дыма.

Искроуловители

Дымоходы, которые выводятся на крышу из горючих материалов (мягкая кровля, ондулин и т.п.) должны оснащаться сетчатыми металлическими искроуловителями с размером ячеи от 1х1 до 5х5 мм.

Защита стен и пола от возгорания

При установке печи в помещении с полом из горючих материалов напольное покрытие необходимо защитить от попадания раскаленных углей. Для этого используют металлический лист формата 70*50 или более см. на асбестовом картоне толщиной не менее 8 мм.

Стены или перегородки из горючих материалов, примыкающие углом к фронту печи, рекомендуется защищать штукатуркой толщиной не менее 25 мм по металлической сетке либо металлическим листом по асбестовому картону толщиной 8 мм. Защитный слой должен начинаться на уровне пола и заканчиваться на 250 мм выше верхнего края дверцы топки.

Разделки и отступки в местах примыкания в местах примыкания конструкций

В том случае, если к кирпичному дымоходу или печи примыкают стены или перегородки из горючих материалов, их необходимо защитить отступками или разделками.

Разделка фактически представляет собой утолщение печи или дымохода. Толщина разделки (с учетом толщины стенок печей должна составлять не менее 500 мм, если к ней примыкают конструкции из горючих материалов, и не менее 380 мм, если конструкции защищены штукатуркой или металлическим листов по асбесту (см выше). Ширина разделки должна быть на 70 см больше толщины примыкающих конструкций.

Отступка — это зазор между внешней стенкой печи либо дымохода и горючими конструкциями. Отступка может быть открытой или закрытой с двух сторон тонкой перегородкой из кирпича либо другого негорючего материала. Если отступка делается закрытой, в ее нижней и верхней части создаются отверстия площадью не менее 150 см2 каждое. Пол отступки должен изготавливаться из негорючих материалов и располагаться на 70 мм выше уровня пола в помещении.

Требования по ширине отступки

Толщина стенки печи или дымохода, ммТип отступкиРасстояние от наружной стенки печи или дымохода до края к стены или перегородки
защищенная (см выше)незащищенная
65Открытая260320
65Закрытая500380
120Открытая200260
120Закрытая260320

Для стен с пределом огнестойкости REI 60 и более и пределом распространения пламени РП0 отступка не нормируется.

Ширина отступки для печей заводского изготовления устанавливается по технической документации к печам.

Расстояние между печью и потолком

Верх перекрытия кирпичных печей изготавливается из трех рядов кирпича. Потолок из горючих материалов может быть защищен слоем штукатурки по стальной сетке либо металлическим листом по асбестовому картону. При наличии такой защиты расстояние между верхним перекрытием печи и потолком должно оставлять не менее 250 мм для печей с периодической топкой и 700 мм для печей длительного горения.

Если потолок не защищен описанным выше способом, минимальное расстояние должно составлять 350 и 1000 мм соответственно.

Если верхнее перекрытие печей изготовлено из двух рядов кирпича, расстояние должно быть увеличено в 1,5 раза.

Расстояние между металлической печью с теплоизолированным перекрытием и защищенным потолком должно составлять не менее 800 мм, между печью с неизолированным перекрытием и незащищенным потолком – не менее 1200 мм.

При необходимости пространство между перекрытием печи и потолком из горючих материалов может быть закрыто стенкой из кирпича. В этом случае перекрытие печи следует выполнять из 4 рядов кирпича. В стене должно быть не менее 2 отверстий: площадь каждого – не менее 150 см2.

Проход дымоходов через перекрытия и другие конструкции из горючих материалов

Расстояние между наружными стенками кирпичных или бетонных дымоходов и конструкциями из горючих материалов должно составлять не менее 130 мм

Расстояние между наружными стенками керамических дымоходов и перекрытиями, стропилами ит.п. должно составлять не менее 250 мм

Расстояние между наружными стенками дымоходов, имеющих теплоизоляцию с сопротивлением теплопередаче 0,3 м•град/Вт, и деревянными перекрытиями, стеками и т.п. должно составлять не менее 130 мм.

Расстояние между печью и противоположной стеной

Расстояние между топочной дверью и противоположной стеной должно составлять не менее 1250 мм.

Высота топки и зольника

Если напольное покрытие изготовлено из горючих материалов, дно зольника должно располагаться на высоте не менее 140 мм над уровнем пола, дно дымохода – на высоте не менее 210 мм над уровнем пола.

Если пол изготовлен из негорючих материалов, донья зольника и дымохода могут располагаться на уровне пола.

Каркасные печи

Если каркасная печь устанавливается на напольное покрытие из горючих материалов, пол необходимо защитить листом металла по асбестовому картону толщиной не менее 10мм. Зазор между дном печи и полом должен составлять не менее 100 мм.

Подключение к дымоходу при помощи дымоотвода

Для подключения печей и каминов к дымоходам можно использовать дымоотводы в том случае, если:

  • расстояние от верха дымоотвода до потолка из горючих материалов будет не меньше 50 см без теплоизоляционной защиты и не менее 40 см с теплозащитой;
  • расстояние от низа дымоотвода до напольного покрытия из горючих материалов составит не менее 14 см.

Стальные или керамические дымоходы заводского производства

Площадь сечения дымового канала дымоходов из стали или керамики должна быть не меньше 8 см2 на 1 кВт номинальной мощности отопительного агрегата.

Дымоход: основные правила проектирования и монтажа

Правильная установка дымохода — необходимое условие для нормального функционирования камина, печки или котла. В данной статье указаны основные правила монтажа и принципы расчета, применяемые при проектировании и установке дымоходов.

  • Правила монтажа дымохода: каким должен быть правильный дымоход
  • Что такое неправильный дымоход
  • Высота дымохода: зависимость от угла наклона кровли и расстояния до конька
  • Высота дымохода над крышей
  • Площадь поперечного сечения
  • Дополнительные требования к дымоходам для печей, каминов, твердотопливных, газовых котлов и газовых колонок
  • Сведения из нормативных документов, устанавливающих правила проектирования и установки дымоходов
  • Как ухаживать за дымоходом
  • Заключение

Желание построить дом собственными силами возникает, как правило, из-за необходимости сэкономить материальные средства, ведь услуги специализированных предприятий стоят недешево. Однако, сооружение дымохода требует особого подхода: без применения специальных знаний в этом деле не обойтись. Поэтому, напомним об основных правилах создания эффективных дымоотводящих систем и важности их соблюдения.

Правила монтажа дымохода: каким должен быть правильный дымоход

От того, насколько правильно функционирует дымоход, зависит расход топлива, величина потерь тепловой энергии, пожарная безопасность и качество воздуха в отапливаемом помещении. Поэтому его проектирование и установка должна выполняться в соответствии со СНиП «Отопление, вентиляция и кондиционирование», ДБН В.2.5–20–2001 Приложение Ж «Отвод продуктов сгорания» и другими нормативными документами. Расскажем о том, каким должен быть правильно сконструированный и установленный дымоход — вот основные правила его создания.

Большое влияние на характеристики канала для отвода продуктов горения оказывает материал, из которого он сделан. В новостройках, как правило, устанавливают трубы из нержавеющей кислотостойкой стали, содержащей молибден. Но для печей и каминов, работающих на дровах и угле, вполне пригоден и керамический кирпич.

Предпочтительно, чтобы поперечное сечение дымохода представляло собой правильную окружность: такая форма создает наименьшее сопротивление выходящему дыму. Высоту и сечение дымохода вычисляют в соответствии со строительными нормами, далее об этом будет рассказано подробнее.

Важен правильный подход к горизонтальным участкам канала: они не должны быть длиннее 1 м, в противном случае будет откладываться сажа и ослабеет тяга.

Подключение отопительного агрегата к трубе дымохода часто приходится осуществлять при несоответствии диаметров в зоне соединения. Для решения проблемы используют редукционный переходник. Все стыки тщательно герметизируют.

Стыковку труб проводят таким образом, чтобы их расширения были направлены вверх. Благодаря этому конденсат и смолы не смогут вытекать по наружной стенке трубы.

Кирпичный дымоход возводят по проекту: порядок кладки должен быть прописан по каждому слою. При этом следует стремиться получить внутреннюю поверхность с минимумом шероховатостей и достичь полной герметичности.

Старый кирпичный дымоход может использоваться с новым газовым котлом только после выполнения гильзовки: в середину канала вставляют стальную кислотостойкую трубу, оставляя небольшой зазор.

Большинство дымоотводящих систем должно снабжаться ревизиями для очистки.

Теплоизоляция внешних труб выполняется обязательно: это не только избавит от конденсата, но поспособствует быстрейшему прогреву трубы.

При прохождении канала сквозь перекрытия необходимо предпринимать меры по изоляции нагреваемых частей от горючих материалов.

Наружную часть трубы надежно фиксируют и защищают от ветра. Верхнюю часть закрывают от атмосферных осадков флюгерами или дефлекторами. Исключение составляет газовое оборудование: в этом случае установка защитного колпака является нарушением.

Что такое неправильный дымоход

Исправить допущенные при сооружении дымохода ошибки очень сложно и дорого, а порой вообще невозможно без демонтажа старой системы. Приведем примеры наиболее распространенных ошибок и их последствий:

  1. Применение материалов, не предназначенных для сооружения дымоходов. Так, для газовых котлов недопустимо использование кирпича: кислота, содержащаяся в продуктах горения, разрушит его в течение нескольких лет. Нельзя также применять асбестоцементные трубы: при нагревании они разрушаются. Пластик также не выдерживает высокой температуры.
  2. Ошибки при выборе диаметра трубы и расчетах высоты дымохода грозят отсутствием нормальной тяги и низким КПД системы.
  3. Чрезмерные нагрузки на основание дымохода могут стать причиной его разрушения.
  4. Слабая теплоизоляция — причина образования конденсата и возгорания близко расположенных материалов.

Высота дымохода: зависимость от угла наклона кровли и расстояния до конька

На смену керамическому кирпичу, ранее применявшемуся для строительства дымоходных труб, все чаще приходят системы из других материалов. Чаще всего используются стальные трубы: неизолированные и изолированные. При этом вариант без изоляции может применяться только для внутреннего монтажа — в специально сооруженной шахте. Наружная установка трубы требует обязательного изолирования, в противном случае неизбежно образование конденсата на внутренних поверхностях.

Для того, чтобы определить высоту дымохода для промышленно изготовленного котла, следует воспользоваться формулой: h(м) = (∆p ⋅ Tp ⋅ Tн) / (3459 ⋅ (Tp — 1,1 ⋅ Tн)), где ∆p (Па) — статическая тяга, Тр — средняя температура в середине трубы (по Кельвину), Тн — средняя температура воздуха снаружи. Температуру в трубе (Тр) можно узнать на основе измерений на выходе из котла и указывается заводом-изготовителем в техническом паспорте отопительного оборудования. При этом учитывается естественное охлаждение на каждый метр дымохода: в кирпичном — 1 градус, в стальном изолированном — 2 градуса, в стальном без изоляции — 5 градусов. Температура снаружи (Тн) должна быть летней: в это время тяга всегда будет слабее, чем зимой.

Однако, результаты расчета высоты дымохода в некоторых случаях нуждаются в корректировке, но только в большую сторону. Дело в том, что сам дом порой оказывается выше полученного значения высоты дымохода. В таком случае действует правило, гласящее:

  • дымоход, расположенный на расстоянии до 1,5 м от конька, должен быть выше него как минимум на 0,5 м;
  • если он расположен в пределах 1,5–3,0 м от конька, то его верхушка не должна быть ниже конька;
  • при больших расстояниях от выхода дымохода до конька, высоту трубы выбирают такой, чтобы она была не ниже линии, проведенной от верхушки дома вниз под углом 10 градусов.

Высота дымохода над крышей

Для твердотопливных и газовых котлов высота дымохода должна быть не меньше 5 м: обычно, производители указывают этот параметр в сопроводительной документации. Следует помнить о том, что высокую трубу следует крепить дополнительно — с помощью растяжек.

Но и это еще не все: если рядом с домом находится другое, более высокое здание, то дымоход требуется выводить выше кровли соседней постройки.

Площадь поперечного сечения

Значение этого параметра можно вычислить, зная высоту дымохода h(м) и тепловую нагрузку горелки по формуле: S = (K ⋅ Q) / (4,19 ⋅ √h), где К — эмпирический коэффициент, численно равный 0,02–0,03, а Q (кДж/ч) — производительность прибора, указанная в паспорте, h(м) — высота дымохода.

Если действовать проще, без формул, то следует взять за основу следующие значения для сечения дымоотводящего канала, сложенного из кирпича (сечение круглых каналов должно быть точно такой площади):

  • для агрегата мощностью до 3,5 кВт — 140×140 мм;
  • для мощности от 3,5 до 5,2 кВт — 140×200 мм;
  • для мощности от 5,2 до 7,2 кВт — 140×270 мм.

Значительное превышение расчетной величины ведет к ухудшению тяги и, как следствие, к нестабильной работе отопительного оборудования. Меньший диаметр грозит плохим отведением угарных газов и прочих продуктов горения и даже к полному прекращению этого процесса.

Дополнительные требования к дымоходам для печей, каминов, твердотопливных, газовых котлов и газовых колонок

Некоторые правила, не указанные ранее, которые следует соблюдать:

  • применение твердотопливной печи требует обязательной компенсации вытяжной вентиляции с помощью приточной;
  • дымоходные каналы могут быть расположены в наружных стенах, если они сооружены из негорючих материалов, но при этом следует предусмотреть утепление снаружи, чтобы не допустить образования конденсата;
  • для каждой печи (если они расположены на разных этажах) предусматривается отдельная труба, но допускается использование одной трубы для двух, расположенных на одном этаже, печей: в местах соединения труб устанавливаются рассечки высотой от 1 м и более, и толщиной 12 см;
  • дымовые каналы из кирпича следует сооружать с карманами для очистки, которые закрываются кирпичом, уложенным на ребро и замазываются глиняным раствором (можно установить дверки);
  • при необходимости, допускаются отклонения труб от вертикали на угол до 30° и протяженностью участка не более 1 м, при этом сечение канала должно быть одинаковым;
  • если кровля создана из горючих материалов, в верхней части дымохода устанавливают сетчатый искроуловитель;
  • между дымоходами из кирпича или жаростойкого бетона и деталями кровли, сооруженными из горючих материалов, должно быть равно или более 130 мм, для керамических неизолированных труб — 250 мм, для них же с изоляцией — 130 мм;
  • верхушку дымохода для камина защищают флюгером или грибком;
  • два прибора, работающих на газу, допускается присоединять к общему каналу для отвода продуктов горения, если эти приборы расположены не далее, чем 750 мм друг от друга;
  • площадь сечения дымохода, подключаемого к газовому прибору, не должна быть меньшей площади сечения газоотводящего патрубка самого прибора, при этом верхняя часть трубы козырьком не накрывается.

Сведения из нормативных документов, устанавливающих правила проектирования и установки дымоходов

Для кладки дымоходов пригоден морозостойкий глиняный кирпич. Строить каналы из шлакобетонных и других подобных материалов категорически запрещается.

Для присоединения газовых приборов к дымоходам пригодны соединительные трубы из оцинкованной или кровельной стали толщиной от 1 мм и более. Можно также воспользоваться гибкими гофрированными патрубками из металла, которыми комплектуется оборудование. При этом важно, чтобы соединительная труба имела вертикальный участок, длина которого от нижнего уровня патрубка до оси горизонтального участка канала не должна быть меньше 0,5 м. Если высота потолка менее 2,7 м, допускается уменьшение этого расстояния вдвое — для оборудования, снабженного стабилизаторами тяги и до 0,15 м — для приборов без стабилизаторов. Общая длина горизонтальных участков в домах новой постройки не должна быть более 3 м, для старых построек допускается 6 м. Необходимо соблюдать небольшой уклон трубы в сторону отопительного устройства.

Дымоотводящие каналы не должны иметь более трех поворотов, при этом радиус закругления должен быть равным диаметру трубы. Запрещается прокладывать дымоход через жилые помещения.

Как ухаживать за дымоходом

Если толщина отложений на внутренней поверхности трубы превышает 2 мм — пора приступать к очистке. От плотных загрязнений можно избавиться с помощью скребка и жесткой щетки с длинной раскладной ручкой: по мере продвижения вглубь канала (работу начинают сверху) длину ручки увеличивают.

Топочное отверстие необходимо закрыть снизу: это предотвратит попадание сажи в помещение. Кроме того, желательно закрыть пленкой мебель, запереть двери и окна. Во время работы можно использовать химические моющие средства, например, «чудо-полена», выделяющие при сгорании особый не ядовитый газ, от которого нагар отстает от поверхности трубы.

Существуют и действенные народные средства. Например, рекомендуется иногда топить печь дровами из осины: при этом образуется высокое пламя, которое выжигает отложения на стенках трубы. Но делать это следует осторожно: большое количество сажи может стать причиной пожара. Можно также сжигать картофельную кожуру: пар, который при этом образуется, является эффективным средством против отложений сажи.

Заключение

Требования, изложенные в статье, обязательны для исполнения. В противном случае дымоход будет неэффективен и даже опасен. Данные сведения послужат полезным напоминанием для тех, кто уже имеет определенный опыт работы с дымоходами. Тех, кто не владеет им, материал статьи должен убедить в необходимости серьезного отношения к деталям процесса создания дымохода. Не стоит переоценивать свои возможности: чтобы избежать досадных ошибок, следует обратиться за помощью к профессионалам.

Трубы дымовые котельные: правила проектирования и установки

Дымовые трубы входят в число важных элементов котельных установок, независимо от того, на каком виде топлива те работают — твёрдом, газообразном или жидком. Мы все знаем, что процесс сгорания сопровождается образованием химически активных газообразных и твёрдых веществ – окислов азота, углекислого газа, пепла, сажи и прочих. Трубы дымовые котельные должны обеспечивать хорошее рассеивание всех образовавшихся токсичных продуктов горения.

Сегодня существует множество видов котельных труб промышленного и бытового назначения

  • 1 Виды и отличия
  • 2 Общие нормы
  • 3 Проектирование сооружения: правила и подходы
  • 4 Трубы дымоходные котельные из нержавеющей стали
  • 5 Монтаж дымоходных каналов
  • 6 Некоторые нюансы установки дымохода камина из нержавеющей стали

Виды и отличия

В котельных можно встретить одноствольную либо многоствольную дымовую трубу. В настоящее время монтаж и эксплуатация такой конструкции осуществляется на основе изделий следующих видов:

  • свободностоящие самостоятельные конструкции дымохода – обечайки, изготовленные из высокоуглеродистой стали. Их крепление осуществляется путём заливки в фундамент анкерной корзины;
  • фермовые. Крепятся на прочной и надёжной самонесущей ферме, фиксирование которой выполняется аналогично вышеуказанному варианту;
  • фасадные и околофасадные сооружения. Крепятся на раме. Монтаж выполняется к стене настенными кронштейнами. Весовую нагрузку получает нижний фундамент околофасадной конструкции;
  • мачтовое сооружение дымохода. Фиксация осуществляется на анкерной корзине, которая заливается в фундамент. Газоход крепится к колонне с помощью хомутов;
  • бескаркасная самонесущая труба, обеспечивающая в дымоходе тягу. Закрепляется внутри помещения, устанавливается на крыше.

Общие нормы

Согласно Санитарным Правилам и Нормам, высота труб дымовых котельных находится в прямой пропорциональной зависимости от количества расходуемого в час топлива, его зольности и концентрации в нём серы.

Дымовая труба должна возвышаться над коньком крыши на расстоянии, которое определено СНИП

К основным элементам подобных конструкций относятся сам ствол, цоколь и фундамент. В большинстве случаев ствол внутри защищён футеровкой, для сооружения которой используется огнеупорный кирпич. Основное требование к высоте труб дымовых котельных формулируется так: она должна быть выше минимум на 5 метров конька крыши домов, располагающихся от дымоходного сооружения в радиусе 25 метров.

Размеры промышленных сооружений – диаметр выходного отверстия, а также высота, стандартизованы:

  • трубы дымовые котельные, производимые из листовой стали толщиной 3…15 миллиметров, могут иметь диаметр 0,4…1 метр и высоту не более 30…40 метров;
  • железобетонные конструкции больших предприятий современной промышленности могут обладать диаметром до 10 метров, а высотой до 300 метров;
  • кирпичные трубы дымовые котельные имеют диаметр 0,6…8 метров, а высоту 30…70 метров.

Важно! В санитарно-технических нормах отдельно оговорено требование, касающееся стальных изделий: сооружать их высотой меньше 30 метров допускается лишь при объёме ежесуточных затрат многозольного топлива, не превышающем 5 тонн. Обусловлено это тем, что срок службы конструкций такого типа составляет 10 лет, а использование высокосернистого топлива сильно сокращает значение данного показателя.

Проектирование сооружения: правила и подходы

В основе всех проектных работ находятся функциональные требования, предъявляемые к дымоходам котельных:

  • режимы работы должны соответствовать экологическим нормам;
  • обеспечение хорошей проходимости газов и выбросов с последующим рассеиванием их в атмосфере;
  • создание естественной тяги.

Установка дымоходных систем производится согласно проекту, разработанному в соответствии с правилами

Правильность выбора типа трубы, вычисления её диаметра, высоты, аэродинамики коренным образом влияет на выполнение вышеуказанных требований. Грамотный процесс проектирования предполагает проведение расчётов по определению устойчивости, прочности всех компонентов конструкции с учётом, как фундамента, так и механизмов крепления.

Последовательность этапов проектирования труб дымовых котельных выглядит следующим образом:

1. Определение типа конструкции. Критериями служат такие факторы:

  • предполагаемое месторасположение трубы;
  • существует ли необходимость в дополнительном креплении;
  • технические характеристики котельного оборудования.

2. Расчёт аэродинамики конструкции. В учёт принимаются такие параметры, как вид тяги (она может быть нагнетаемая искусственно или естественная) и ветровая нагрузка.

3. Расчёт высоты дымовой трубы и её диаметра. Исходными данными для этого служат тип и объём сжигаемого топлива.

4. Расчёт устойчивости и прочности, определение типа и способа крепления.

5. Составление чертежа, технической документации и определение сметы затрат.

Для частного строительства возможно проведение самостоятельного расчёта дымохода, но получить паспорт, а также техническую документацию такой подход к решению вопроса не позволит.

Трубы дымоходные котельные из нержавеющей стали

Стойкость нержавейки к воздействию температуры предоставляет возможность применять для дымоходов трубы с небольшой толщиной стенок. Более того! Такое техническое решение увеличивает тягу в канале дымоотвода и снижает количество конденсата.

Стальные трубы одинаково успешно применяют в котельных жилых домов и промышленных объектов

Причина этого кроется в том, что тонкие стенки из нержавеющей стали нагреваются очень быстро, способствуя, таким образом, вышеуказанным явлениям.

Труба-нержавейка дымоходная жаропрочная имеет следующие преимущества:

  • стойкость к воздействию конденсата и коррозии;
  • устойчивость к значительным температурным перепадам;
  • простота в монтаже;
  • высокая прочность;
  • длительный срок эксплуатации.

Трубы для дымохода обычно изготавливаются из нержавеющей стали аустенитного класса. Но нередко недобросовестные производители используют ферритную сталь. В этом варианте исполнения труба для отведения дыма прослужит не больше 2 лет.

Совет! Определить класс изделия можно с помощью магнита. Труба жаропрочная, изготовленная из нержавейки аустенитного класса магнититься не будет, а ферритного, наоборот, будет.

Ещё один немаловажный фактор – это толщина стенки трубы для дымохода из нержавеющей стали. Если предполагается провести монтаж отопительных систем, работающих на газовом и жидком топливе, значение данного параметра должно быть не меньше 6-8 миллиметров. Для систем, которые используют твёрдое топливо, толщина металла труб для дымохода – не меньше 1 миллиметра.

Подобные изделия условно подразделяются на 2 категории:

  1. Одностенные трубы дымоходные котельные из нержавеющей стали.
  2. Трубы с термоизоляцией «сэндвич».

В зависимости от типа отопительного оборудования выбирается однослойный дымоход или труба с утеплением типа «сендвич»

Монтаж дымоходных каналов

Самым распространённым и наиболее простым методом монтажа одностенных изделий является так называемая «гильзовка», когда труба опускается в уже существующий кирпичный дымоход. После этого она соединяется с патрубком агрегата отопления. Выполняется последняя процедура с целью предотвращения попадания образующегося от дымоходных газов конденсата на кирпичную кладку. Чтобы тяга в канале дымоотвода не уменьшалась, все места соединения элементов конструкции необходимо обработать термостойким герметиком.

Монтаж трубы дымохода с термоизоляцией считается более сложным. Изделие типа «сэндвич» состоит из двух труб, одна из которых вставляется в другую, а между ними присутствует прослойка из такого огнеупорного материала, как базальт. В инструкции по монтажу вы найдёте полную информацию о последовательности этапов данного процесса, тем не менее, следует обратить внимание на следующий нюанс. При стыковке подобных изделий очень важно, чтобы снаружи «сэндвича» верхняя труба насаживалась на нижнюю, а внутри – верхняя должна входить в нижнюю. Места стыковки внешней трубы этой конструкции необходимо закрепить саморезами. При неправильном монтаже «сэндвича», на его внешней трубе могут появиться пятна и разводы.

Некоторые нюансы установки дымохода камина из нержавеющей стали

Дымоотводы из нержавеющей жаропрочной трубы являются достойной альтернативой кирпичным каминным дымоходам, поскольку конечный продукт отличается высокой технологичностью и удобством в обслуживании.

Монтировать современные дымовые системы можно самостоятельно без привлечения специалистов

К тому же, существует богатый выбор трубной продукции по размерам. А в продаже можно найти большое разнообразие готовых элементов для лёгкой сборки, в том числе деталей прохода через крышу.

Прежде чем приступить к монтажу стальной конструкции, следует правильно подготовить шахту. Для этого в первую очередь необходимо установить каминную топку. В её комплектацию должны входить специальные ножки. Если они отсутствуют, сделайте такие опоры самостоятельно.

Полезная информация! В качестве материала для изготовления ножек можно использовать шамотный кирпич, металл, допускается также выбор камня. Расстояние между топкой и стеной не должно быть меньше 15 см (толщина слоя теплоизоляции равна приблизительно 5 сантиметров).

Топку, которая будет размещаться на металлической подставке, профессионалы рекомендуют покрыть огнеупорной краской, а установить ножки следует на кусочки кирпича. Решив все эти вопросы, нужно с помощью отвеса выяснить расположение оси дымосборника топки. Она должна полностью совпадать с осью магистрали дымоотвода. Каминная дымоходная труба устанавливается после того, как топка будет зафиксирована с помощью специального металлического уголка.

Несколько слов о недостатках нержавеющей трубы для организации дымоотвода камина. Прежде всего, это высокая теплопроводность, из-за которой в большом количестве образуется конденсат. Данное свойство нержавейки обуславливает, также высокий уровень теплопотерь.

И помните, одно из главных правил монтажа звучит следующим образом: когда устанавливается стальной дымоход, по внутреннему и наружному контуру трубы каминной наносится огнестойкий утеплитель.

СНиП по дымоходам. 12 правил, как сделать отопление в частном доме

Систему отопления в частном доме нельзя планировать без учета требований пожарной безопасности. Печь, камин или котел должны быть определенной мощности, и она различается для разной площади дома и других условий. Дымоход также выбирается с учетом многих условий. Все они перечислены в СНиП по дымоходам «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности». В документе вместе собраны требования для дымоходов, вентиляции и кондиционеров. Во многом они похожи, тем не менее мы собрали главные требования к установке именно дымоходов в частном доме.

1. Количество печей на один дымоход

Главное правило СНиП по дымоходам: на каждую печь должен быть свой дымоход. Если печи находятся на одном этаже одного дома, их дымоходы можно объединить в общий канал. В этом случае внутри канала используется рассечка высотой от одного метра.

По требованиям, на одном этаже одна печь может отапливать не более трех помещений и на нее должен приходиться один дымоход.

Для двухэтажного дома можно использовать двухъярусную печь. В этом случае у печи должны быть два топливника, у каждого топливника свой дымоход.

Если вы используете двухъярусную печь, у дома не должно быть деревянных перекрытий между этажами.

Для двухэтажных квартир действует другое правило. Печь можно использовать с одной топкой на первом этаже.

2. Вентиляция в доме

В доме должны использоваться принудительная вытяжная вентиляция и принудительная приточная вентиляция. Это связано с сохранением нормального уровня тяги и предотвращения попадания продуктов горения в помещение.

Также нельзя объединять дымоход с вентиляционным каналом и использовать дымоход как вентиляцию.

3. Внутреннее сечение дымохода

Для труб в СНиП по дымоходам определены разные размеры сечения. Это связано с материалом трубы.

Трубы из кирпича и бетона

  • мощность печи до 3,5 кВт – от 140*140 мм;
  • для печи мощностью от 3,5 до 5,2 кВт – от 140*200 мм;
  • если мощность печи от 5,2 до 7 кВт – от 140*270 мм.

Стальные и керамические дымоходы

  • если мощность печи до 3,5 кВт – от 16 см (площадь примерно 200 см2);
  • для печи мощностью от 3,5 до 5,2 кВт – от 19 см (площадь примерно 280 см2);
  • мощность печи от 5,2 до 7 кВт – от 22 см (площадь примерно 378 см2).

4. Высота дымохода

Оптимальная длина дымохода — 5 метров. Это длина от решетки колосника до выхода дымохода. Труба может быть и длинее. Это также зависит от близости и высоты соседний зданий и от крыши самого дома.

Если крыша плоская, дымоход должен возвышаться не менее, чем на полметра.

На скатной кровле высота трубы зависит от близости дымохода к коньку крыши или парапету. Если труба располагается к коньку или парапету ближе, чем полтора метра, она должна возвышаться над коньком или парапетом минимум на полметра. Это связано с тем, что близость любых сооружений ухудшает тягу.

Если кровля скатная, а дымоход выходит на крышу на расстоянии от конька или парапета на более, чем три метра, высоту трубы надо отсчитывать от условной линии, проведенной от конька вниз под углом 10º.

Дымоход должен быть выше самой высокой точки соседнего здания.

5. Особенности кирпичных и бетонных дымоходов

Кирпичный дымоход должен быть вертикальным на всех участках, а его стенки по нормативам должны быть не менее 120 мм. толщиной.

Для дымохода из бетона эта цифра в два раза меньше — 60 мм.

Также в дымоходе из кирпича и бетона должны быть предусмотрены карманы глубиной до 250 мм, с отверстиями для чистки.

6. Особенности стальных дымоходов

Дымоходы из стали разрешено использовать для отопительных приборов, температура топочных газов которых не превышает 400 градусов.

7. Особенности дымоходов из асбеста

Такие дымоходы можно использовать только для печей, в которых температура топочных газов не будет превышать 300 градусов.

8. Монтаж дымоходов с уклоном

Бывают особенности здания, когда невозможно монтировать дымоход вертикально на всем его протяжении. СНиП по дымоходам предусматривает угол наклона не более 30 градусов и вынос трубы не более одного метра.

При этом стенки дымохода в наклонных участках должны быть гладкими. Внутреннее сечение дымохода в местах наклона не должно быть меньше сечения вертикальных участков.

9. Безопасность стен и пола

Если стены и перегородки сделаны из горючих материалов, их участки, примыкающие к печи, необходимо защитить слоем штукатурки толщиной от 25 мм. Также для этих целей используется металлический лист с основой из восьмимиллиметрового асбестового картона. Высота укрепления зависит от высоты топки. Стена защищается от пола и доходит выше топки не менее, чем на 250 мм.

Для защиты пола от возгорания пространство вокруг печи защищается металлическим листом достаточного размера. Лист должен быть укреплен на картоне из асбеста толщиной не менее 8 мм.

В местах, где печь примыкает к стенам или перегородкам из воспламеняющихся материалов, их защищают с помощью отступок и разделок.

Разделка

Это утолщение на печи или дымоходе шириной от 380 до 500 мм. Толщина разделки зависит от материала стены, который примыкает к печи. Если это горючий материал, разделка должна быть широкой — 500 мм., если стена защищена штукатуркой или металлом — 380 мм.

Отступка

Она представляет собой зазор между стеной и примыкающей частью печи. Отступка бывает двух видов — открытой и закрытой. Для закрытой отступки сверху и внизу делаются отверстия, площадь которых от 150 см2 каждое. Отступка не соприкасается с полом, она крепится на 70 мм. выше пола помещения.

В зависимости от толщины стенок печи и дымохода, закрытая и открытая уступка имеют разную ширину.

| Читайте также: Утепление дома и дачи

10. Требования СНиП по дымоходам к потолку

По нормативам, верх кирпичной печи закладывается тремя рядами кирпича. Тем не менее защитить необходимо и потолок. Если он сделан из горючих материалов, его можно защитить слоем штукатурки, которая накладывается на металлическую сетку. Второй вариант, это использовать металлический лист, наложенный на толстый картон из асбеста. В этом случае сокращается расстояние между верхом печи и потолком. Оно должно быть не менее 250 мм. для обычных печей, а для печей длительного горения не менее 700 мм.

Если потолок не защищен противопожарными материалами, расстояние между ним и печью увеличивается от 350 до 1000 мм.

Если верх печи закрыт только двумя слоями кирпича, то все расстояния необходимо увеличить в полтора раза.

Для металлических печей действуют другие условия. Если потолок защищен, а печь с теплоизолированным перекрытием, то расстояние между нею и потолком должно быть от 800 мм. Если потолок не защищен, а перекрытие неизолированное, это расстояние увеличивается и должно быть не меньше 1200 мм.

В некоторых случаях между потолком и печью можно проложить слой кирпича из четырех рядов. В стене делаются два отверстия площадью от 150 см2.

11. Проход дымохода через перекрытия

Кирпичный или бетонный дымоход должен располагаться от стены на расстоянии не менее 130 мм.

Для керамического дымохода это расстояние увеличивается до 250 мм.

12. Другие требования СНиП по дымоходам

Для твердотопливных печей необходимо использовать задвижки размером не менее 15 на 15 см.

Для защиты трубы от атмосферных осадков, верх дымохода необходимо закрывать специальным зонтом.

Если крыша покрыта мягкой кровлей или ондулином и другими горючими материалами, дымоход необходимо оснастить металлическим искроуловителем.

Как собрать дымоход

1 Общие правила проектирования и сборки дымоходов

Проектирование и монтаж дымоходов должны выполнятся согласно с действующими нормативными положениями:

СНиП 41-01-2003; ВДПО (ПРАВИЛА ПРОИЗВОДСТВА РАБОТ, РЕМОНТА ПЕЧЕЙ И ДЫМОВЫХ КАНАЛОВ); СП 7.13130.2009.

Задача дымохода — удаление продуктов горения и обеспечение нормальной тяги для поддержания горения. Уровень тяги зависит от высоты дымового канала и диаметра дымохода.

При монтаже дымохода следует соблюдать следующие правила:

  • Высота дымохода от отопительного прибора до оголовка должна быть не менее 5 м.
  • Возвышение дымохода над коньком / парапетом определяется по схеме (Рис. 1).

  • Возвышение дымохода над близко расположенными крышами соседних зданий должно быть не менее 1,5 метров.
  • Если дымоход возвышается над кровлей на 1,5 и более метров, необходимо его дополнительно закрепить при помощи растяжек (Рис. 2).
  • В конструкции дымохода рекомендуется предусмотреть заглушки с конденсатоотводчиком для удаления образующегося конденсата и/или ревизии для возможности чистки и обслуживания дымового канала

  • Если кровля выполнена из горючих материалов, в дымоходе следует установить искроуловитель, выполненный из сетки с ячейкой не более 5 х 5 мм.
  • При проектировании и сборке дымохода не допускается заужение диаметра дымохода, но допускается его уширение. (Например, для сборки дымохода отопительной печи с выходящим диаметром дымохода 115 мм нельзя применять дымоход сечением 110 мм, но можно применить дымоход 120 мм, используя переходник со 115 мм на 120 мм).
  • Длина горизонтального участка дымохода не должна быть более 1 метра.
  • Места соединений элементов дымохода не должны совпадать с местами потолочных и кровельных проходов, проходов в стене.
  • Отводы и тройники необходимо устанавливать так, чтобы они не несли нагрузку от веса элементов дымохода, установленных над ними.

2 Конструирование дымохода и расчет монтажных элементов

ДИАМЕТР ДЫМОХОДА. Диаметр дымохода должен быть равен или больше диаметра выходного отверстия отопительного прибора. Для перехода с одного диаметра на другой используется элемент «Переходник» соответствующего диаметра.

ПОДБОР ТИПА ТРУБ. Применение обычной трубы или утепленной трубы зависит от места расположения дымохода. Обычные трубы применяются только в отапливаемых помещениях. Утепленные трубы могут применятся в отапливаемых и неотапливаемых помещениях, и снаружи помещений. Выбор между обычной и утепленной трубой в отапливаемых помещениях осуществляет потребитель, сопоставляя стоимость, пожарную безопасность и комфорт при эксплуатации. Для перехода с обычной трубы дымохода на утепленную трубу используется «Переход с неутепленной на утепленную».

ОПОРНАЯ ПЛОЩАДКА. Выбор конструкции дымохода с использованием или без использования опорной площадки «Кронштейн консольный» определяется по конструкции отопительного прибора и расположению дымохода.

Без опорной площадки возможно использование только ровного вертикального дымохода, опирающегося непосредственно на отопительный прибор. Рисунок №3.

Во всех остальных случаях необходимо использовать опорную площадку «Кронштейн консольный». Рисунки 4, 5, 6. Расположение несущего элемента «Кронштейн консольный» должно быть не реже,чем через 5 метров по высоте дымохода.

ПОВОРОТ ДЫМОХОДА. Для изменения направления дымохода используется «Отвод или отвод утепленный под 45 или 90 градусов»

СБОР КОНДЕНСАТА И ЧИСТКА ДЫМОХОДА. Для сбора конденсата из дымохода и чистки дымохода используется «Тройник или тройник утепленный под 45 или 90 градусов» вместе с элементом «Заглушка с конденсатоотводом» или «Заглушка глухая».

ПРОХОД ЧЕРЕЗ ПОТОЛОК. Если дымоход проходит через потолок, необходимо использовать элемент «Проход через потолок утепленный». Который должен быть больше толщины потолка на 70 мм.

ВАЖНО

  • В некоторых теплогенерирующих приборах (печах, котлах) может быть повышенная температура отходящих газов. Это потребует дополнительной изоляции строительных конструкций и индивидуальной проработки потолочного проходного узла для обеспечения пожарной безопасности. В процессе эксплуатации дымохода необходимо контролировать температуру на внешней поверхности элемента «Проход через потолок утепленный» и при необходимости, пополнять слой изоляции при ее усадке.
  • Поверхность дымохода в процессе эксплуатации нагревается. Если дымоход проходит вблизи строительных конструкций из горючих материалов, он не должен нагревать их выше 50°С (п.4.39.8 ГОСТ Р 53321-2009).

ПРОХОД ЧЕРЕЗ КРЫШУ. Если дымоход проходит через кровлю, то необходимо применение элемента «Проход через крышу» или элемента «Уплотнитель резиновый для кровли» прямой или угловой. При монтаже дымохода через кровлю необходимо соблюдать действующие строительные нормы и правила пожарной безопасности.

ЗАВЕРШЕНИЕ ДЫМОХОДА. Для завершения дымохода используются стандартные элементы «Зонт» или «Зонт утепленный».

ВАЖНО
— Для отопительных установок, работающих на газе, дымоход должен оставаться открытым!

КРЕПЛЕНИЕ ДЫМОХОДА. Крепление должно исключать возможность прогиба и какого-либо смещения дымохода от ветра или собственного веса. Для этого используется элемент «Крепление стенное», который устанавливается из расчета: 1 крепление на каждые 2 метра дымохода.

Для подсчета необходимого количества элементов прорисуйте схему дымохода с учетом всех вышеизложенных правил и рекомендаций. Количество прямолинейных участков отводов и тройников определяется по схеме расположения дымохода и его конструкции. Типовые схемы сборки дымоходов приведены на рисунках с 3 по 6.

3 Сборка дымохода

  • Монтаж дымохода начинается снизу, от отопительного или нагревательного прибора вверх. Для возможности регулирования тяги установите в дымоход элемент «Шибер».
  • Рекомендуется собирать элементы дымохода «по конденсату», чтобы конденсат и смоляные отложения не выходили наружу.
  • Все места стыков труб и других элементов (отводов, тройников и т.п.) должны быть уплотнены термостойкой мастикой-герметиком, тщательно соединены между собой на всю глубину посадочного раструба и скреплены элементом «Хомут» в КАЖДОМ соединении.
  • После монтажа следует произвести испытательную топку, в ходе которой необходимо проверить герметичность стыков и убедиться в том, что прилегающие конструкции из горючих материалов не подвергаются влиянию высокой температуры и не нагреваются.

При первом использовании дымохода возможно появление запаха и лёгкого задымления, образующегося в результате испарения остатков масла с поверхности металла и кристаллизации герметизирующих материалов.

При нагреве дымохода из нержавеющей стали, в том числе двустенного, на его поверхности могут появиться цвета побежалости, что не является дефектом. Дымоход нуждается в уходе. Следует регулярно проводить чистку дымохода, как минимум 2 раза за отопительный сезон.

Монтаж дымохода «сэндвич». Рекомендации специалистов

Пользователи FORUMHOUSE хорошо знают, что качественный монтаж металлического дымохода напрямую влияет на безопасность проживания в коттедже. Мы уже писали о том, как выбрать систему отопления для частного дома. Пришло время рассказать про особенности монтажа стального дымохода.

1. Что такое сэндвич-дымоход

Несмотря на большой выбор материалов для монтажа систем дымоудаления, наиболее широкое распространение в частном домостроении получили надежные стальные сэндвич-дымоходы.

Дымоход типа «сэндвич» представляет собой две трубы разного диаметра, вставленные друг в друга, а всё свободное пространство между ними — место для заполнения негорючей изоляцией – минеральной ватой.

Минеральная вата одновременно играет роль утеплителя и изолятора.

Сэндвич-дымоходы имеют следющие основные преимущества:

  • Высокую скорость монтажа и дешевизну по сравнению с кирпичными дымоходами;
  • Небольшой вес системы дымоудаления;
  • Гладкие внутренние стенки дымохода обеспечивают хорошую тягу и способствуют уменьшению образования сажи;
  • Использование кислотоустойчивых сортов нержавейки гарантирует долгий срок службы дымохода.

Температура отходящих дымогазов напрямую зависит от типа отопительного котла и вида используемого топлива. Чем выше температура отходящих дымовых газов, тем сильнее разогревается труба и, соответственно, все конструктивные элементы, через которые она проходит. Понять зависимость температуры дымогазов от типа котла и вида используемого топлива поможет следующая таблица.

Следует помнить, что ничем не защищённое дерево начинает обугливаться при температуре 200° С. Хорошо высушенная древесина может загореться от источника открытого пламени при температуре 270-290° С. А если деревянная поверхность подвергается постоянному нагреву более 24 часов подряд, то оно может самовоспламениться уже при температуре в 170° С. Поэтому при монтаже сэндвич-дымохода важно соблюдать все меры противопожарной безопасности. А любая ошибка, допущенная на этом этапе, может привести к печальным последствиям – пожару и потери имущества.

Урбан:

– У моих знакомых сгорело два дома из-за неправильно смонтированного сэндвич дымохода. Причём в обоих случаях возгорание произошло в месте, где находится выход дымохода через деревянный потолок.

По статистике до 80% пожаров происходят именно из-за неправильно смонтированных дымоходов. Поэтому при выборе и монтаже дымохода необходимо придерживаться СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

2. Дымоход: расстояние до плиты перекрытия и правильная проходка

Как показывает практика, наибольшее число вопросов появляется при расчёте расстояний от дымохода до деревянных перекрытий.

ВадимПро:

– Построил дом, с расстоянием между стропилами в 60 см. И уже потом выяснил, что по существующим нормам мой дымоход не вписывается в это расстояние.

И снова на помощь нам приходят СНиПы:

vova230:

– Согласно нормам, при проходке через деревянные перекрытия необходимо выдержать расстояние в 38 см от внутренней трубы сэндвича до сгораемых конструкций. Все это пространство должно быть заполнено несгораемым материалом. Если стандартный проход не обеспечивает этого расстояния, то размеры печного прохода нужно дополнительно увеличить.

Если дымоход прокладывается через защищённые деревянные конструкции, то расстояние можно уменьшить до 25 см.

Защита деревянных конструкций – лаг, торцов стропил, обрешётки – обеспечивается за счёт оцинкованного листа с проложенным между ним и деревом асбестовым полотном толщиной не менее 5мм.

Оцинковка выполняет следующие функции:

  • Препятствует распространению огня в перекрытии;
  • Обеспечивает равномерное рассеивание тепла;
  • Экранирует и отражает тепловое излучение, идущее от трубы.

В случае проходки междуэтажных перекрытий однотрубным стальным дымоходом расстояние до ничем не защищённых деревянных конструкций должно составлять не менее 50 см!

Также параметры дымохода следует рассчитать таким образом, чтобы труба дымохода проходила сквозь перекрытие целиком – без стыков с другими элементами. Сам дымоход устанавливается через проходной патрубок–разделку, представляющий собой металлический короб.

Специалист с портала forumhouse.ru Алексей Телегин из Москвы рекомендует:

– По нормам, толщина разделки (короба из металла) должна превышать толщину перекрытия на 7 см.

Заделка перекрытий в месте прохождения металлических труб от печки базальто-волокнистым картоном

Монтаж ППУ дымохода

Сам же процесс монтажа разделки в деревянном перекрытии можно разбить на ряд последовательных шагов:

1. Вырезаем отверстие в перекрытии размером не менее 700х700 мм.

2. При необходимости удаляем или усиливаем балки перекрытий.

3. Периметр вырезанного проёма зашиваем несгораемыми материалами, суперизолом и т.п.

4. Для герметичности под суперизол подкладываем лист базальтокартона.

5. Делаем несущий каркас из оцинкованного профиля, который используется при монтаже ГКЛ.

6. Размеры каркаса рассчитываются под узлы крепления ППУ (потолочно-проходного узла).

7. Закрываем проём листами минерита или суперизола с отверстием под проход внутренней части ППУ.

8. Закрепляем ППУ.

9. Устанавливаем сэндвич-трубу.

10. Утепляем нижнюю часть ППУ и пространство вокруг него негорючим утеплителем, это позволит избежать промерзания и образования инея и конденсата.

Систему дымоудаления лучше заложить и рассчитать ещё на этапе проектирования дома!

Также важно обратить внимание на то, как соединяются трубы друг с другом. Существует два способа – «по дыму» и «по конденсату».

  • Стыкование «по дыму» – труба нижнего колена сэндвича входит внутрь трубы верхнего колена сэндвича. В этом случае дымовые газы беспрепятственно движутся вверх по стенкам трубы;
  • Стыкование «по конденсату» – внутренняя труба сэндвича: верхняя вставляется в нижнюю, наружная труба сэндвича: нижняя вставляется в верхнюю. При таком монтаже труба пропускает конденсат, он беспрепятственно стекает вниз и не вытекает по наружной части дымохода, что может привести к возгоранию.

Котлаский:

– Трубу по конденсату обычно устанавливают на современных газовых котлах, т.к. у них невысокая температура исходящего дыма.

У металлических печей, чугунных буржуек температура дыма – около 300°С пар, который выделяется при сжигании дров, начинает конденсироваться при температуре менее 100°С. В момент растопки пар, попадая на холодные стенки дымохода, осаждается в виде капель воды, которые скатываются по гладким стенкам дымохода вниз в конденсатосборник.

Конденсатосборник устанавливается на улице. Сэндвич-дымоход лучше собирать «по конденсату».

3. Особенности проходки через крышу

Проходка через крышу делается по таким же принципам, как и проходка через перекрытия. Давайте выясним, правильно ли, что при проходке через стропила расстояние до защищённых деревянных конструкций может быть уменьшено до размера 150 мм.

Алексей Телегин:

– Предполагается, что дымоход при проходке сквозь кровлю остывает, а пространство вокруг него хорошо проветривается, поэтому можно уменьшить зазор до защищённых стропил. По моему мнению, это может стать справедливым для холодной кровли, а при утеплённой нужно применять нормы и расстояния, как у междуэтажных перекрытий.

Для герметизации выхода через кровлю применяются специальные готовые крышные разделки. Они выпускаются под разный угол наклона кровли от 15-35° до 35-55°. Крышная разделка монтируется на трубу дымоход сверху, а край листа разделки заводится под конёк кровли.

Высота дымовой трубы:

  • Дымовая труба выступает не менее чем на 50 см над верхней точкой крыши при её расположении менее чем в полтора метра от парапета или конька;
  • Верхний срез дымовой трубы располагается вровень с коньком, если её ось находится на расстоянии от 1.5 до 3 м от конька;
  • Если расстояние от конька до дымовой трубы превышает 3 метра, то верхняя сторона трубы располагается на уровне воображаемой линии, проведённой от конька вниз под углом 10° к горизонту.

Подведем итоги: правильная установка дымохода начинается ещё на стадии проектирования дома. Только так можно соблюсти все требования по противопожарным нормам и расстояниям, не прибегая к дорогостоящим переделкам уже возведённых перекрытий и стропильной системы в помещении.

Всю информацию о требованиях к котельным пользователи forumhouse.ru могут узнать в соотвествующей теме . Присоединяйтесь к жаркому обсуждению правильного монтажа сэндвич дымохода. Узнайте, почему возникают пожары. Также вы узнаете, как нельзя делать дымоходы.

В нашем видеоролике рассказывается о каминах и дымоходах. А из этого видео можно узнать, как самостоятельно отремонтировать печь-шведку.

Какой дымоход лучше – внешний или внутренний?

Одним из ключевых этапов создания системы отопления в загородном доме или на даче является установка и проведение дымохода. Дымовая труба отвечает за безопасный и качественный вывод продуктов сгорания от отопительного оборудования, работающего на горючем топливе – котлов, печей, каминов и отопительно-варочных плит. От качества как самого дымохода, так и метода его установки, напрямую зависит пожарная безопасность всего дома, а также эффективность работы отопительных агрегатов. В данной статье пойдет речь о преимуществах и недостатках проведения трассы дымоудаления тем или иным способом.

Существует несколько способов вывода трубы от отопительного прибора:

  1. внутри строения
  2. снаружи строения

Для разбора методов установки, а также сравнения плюсов и минусов обоих методов установки, берется современный модульный дымоход из нержавеющей стали.

Отличия в конструкциях внешнего и внутреннего канала дымоудаления

Отличия двух методов монтажа заключаются в расположении трубы дымоудаления. Так, дымовая труба, проведенная внутри строения, располагается внутри дома и проходит напрямую от отопительного прибора вверх – вдоль стен комнаты и выше: через перекрытия потолка на второй ил третий этаж и далее через чердачные перекрытия и кровлю здания. Таким образом, дымоход берет свое начало в точке А – на патрубке отопительного оборудования, и заканчивается в точке Б – на крыше дома. Внутренний дымоход, как правило, имеет строго вертикальную конструкцию. Но, в силу особенностей планировки и технического плана строения, трасса дымоотведения может иметь различные смещения, повороты, изгибы, обходы несущих конструкций.

Внешний дымоход тоже берет свое начало от отопительного прибора, но основная его часть прокладывается по внешнему фасаду дома. Небольшой участок начала трубы от печи или камина подводится к отверстию в стене, которое выводит напрямую на улицу. Далее труба идет строго вертикально вдоль фасадной стены строения и заканчивается на требуемом возвышении над крышей. В случае установки внешнего дымохода также возможны различные смещения, повороты и обходы, если того требуют особенности конфигурации и устройства фасада здания, крыши и постройки в целом.

Оба варианта устройства канала отвода продуктов сгорания – внутри и снаружи здания – активно практикуются в загородном домостроении, имеют свои преимущества, особенности и недостатки. Стоит добавить, что два этих варианта проведения дымовой трубы применяются как для частных жилых домов, так и для зданий бань и саун.

Проектирование дымохода на начальных этапах строительства или установка в уже готовом доме?

Важно! С целью избежать дополнительных расходов денежных средств и времени, а также для достижения наиболее высокого качества дымовой трассы, рекомендуется закладывать очаг и дымовой канал в инженерный проект дома на начальных этапах строительства.

Схема проведения дымового канала, разработанная перед строительством основного каркаса и конструкций дома, позволяет соблюсти все требуемые нормы пожарной и эксплуатационной безопасности, выбрать наиболее подходящее место для расположения печи или камина, а также сразу рассчитать все расходы и действия по проводу дымоотводящей трассы. К сожалению, чаще всего камин, печь, котел и дымоход начинают устанавливать уже после того, как дом или баня построены. Это влечет существенные риски и совершенно лишние расходы.

Перечислим основные минусы такого подхода:

  • необходимость делать перепланировку многих конструкций в доме
  • необходимость разбора свежепостроенных стропил и перекрытий
  • необходимость разрезания мембран, пароизоляции дома
  • необходимость создания нужных отверстий в стенах, в полу и потолке, на кровле
  • часто: необходимость разрабатывать конструкцию дымовой трассы на основе уже существующей планировки, что влечет частые повороты дымохода, что увеличивает его стоимость и понижает эффективность
  • необходимость демонтажа некоторых конструкций
  • необходимость новых ремонтных работ в местах разбора конструкций и нарушения целостности стен, перекрытий
  • часто: невозможность в полном объеме реализовать соблюдение всех норм пожарной безопасности из-за особенностей уже готовой планировки и несущих конструкций, что влечет за собой риск возникновения пожара в будущем

Составление плана прохода трубы от отопительного прибора до конька крыши на начальных этапах строительства позволяет произвести установку трассы отведения дыма в процессе возведения несущих и сопутствующих инженерных конструкций здания. Такой подход значительно снижает расход средств, а также позволяет установить отопительное оборудование и дымоход с соблюдением всех норм и требований пожарной безопасности.

Внешний дымоход по фасаду здания: преимущества

Внешний дымоход – это дымовая труба, которая основной своей площадью находится на улице. В доме остается лишь небольшой горизонтальный участок трубы, подсоединенный к отопительному прибору. В преимущественном большинстве случаев к такому методу организации дымовой трассы прибегают, когда дымовой канал не был предусмотрен в начале строительства дома. Для того, чтобы избежать трудоемких и затратных процессов по реконструкции и адаптации внутренних конструкций под дымовую трассу, труба просто выводится на улицу.

Плюсы внешнего дымохода:

  • простая установка
  • простая конструкция
  • более высокая пожарная безопасность
  • отсутствие возможности попадания дымовых и угарных газов в помещение
  • хорошая тяга с возможностью ее регулировки
  • экономия полезного жилого пространства
  • возможность установки трассы отведения дыма на любых стадиях строительства дома, либо уже после его окончания

Минусы внешнего дымохода:

  • переохлаждение дымохода в зимнее время и сложность при растопке очага
  • низкая тяга в холодное время года
  • переохлаждение дымовых газов, что провоцирует образование конденсата на внутренних стенках трубы
  • постоянные риски повреждения дымовой конструкции снегом, ветром
  • нарушение внешнего вида фасада здания
  • тепловые потери
  • необходимость использовать дорогие крепежные элементы в силу больших нагрузок, приходящихся на дымовой канал в непогоду

Внутренний дымоход через кровлю: преимущества

Дымоход, проведенный внутри помещения от отопительного прибора наверх – через перекрытия и кровлю, называется внутренним и имеет наибольшее распространение. Главное в этом вопросе – заранее планировать такую трассу дымоудаления, на самых начальных этапах строительства здания.

Плюсы внутреннего дымохода:

  • наиболее устойчивая и хорошая тяга
  • отсутствие внешних факторов, способных повредить конструкцию
  • утепленность дымохода и, соответственно, исключение возможности переохлаждения дыма и газов с последующим образованием конденсата
  • независимость от климатических и погодных условий
  • отсутствие нагрузки ветром
  • отсутствие теплопотерь
  • отсутствие нарушений целостности и изоляции внешних стен строения
  • более продолжительный срок службы
  • возможность экономии на крепежных элементах, так как можно использовать для крепления конструкции самого дома, а также использовать недорогие крепежи в силу отсутствия на них нагрузки внешними факторами
  • более простой монтаж и обслуживание

Минусы внутреннего дымохода:

  • нарушение герметичности кровли и необходимость разборки некоторых несущих конструкций в случаях, если дымоходная трасса не была заложена в изначальный план строительства дома
  • более высокий уровень пожароопасности из-за нахождения трубы внутри дома
  • необходимость изоляции всех участков примыкания трубы к стенам и в местах прохода трубы чрез перекрытия, потолок и кровлю
  • использование полезной жилой площади пространства
  • риск задымления помещения при повреждениях трубы

Внимание! При организации системы дымоотведения внутри дома важно уделить повышенное внимание изоляции всех поверхностей и мест прохода трубы.

При нагревании трубы, окружающие ее участки, особенно сделанные из горючих материалов, могут начать тлеть или загореться. Настоятельно рекомендуется не экономить на качестве изоляционных материалов и выполнять их монтаж по всем установленным правилам. Также следует соблюдать безопасные расстояния между дымовой трубой и окружающими участками стен, перекрытий или кровли.

Внешний и внутренний дымоход: своими руками или с помощью профессионалов?

В сети можно найти многочисленные схемы подключения внешних и внутренних труб, их конструкций и методов крепления. Но монтировать дымоход своими руками – это всегда большой риск. Так как дело касается пожарной безопасности, сохранности имущества, жизни и здоровья жителей дома, рекомендуется пользоваться услугами проверенных специалистов.

Проведение работ по монтажу профессионалами имеет следующие плюсы:

  • подготовка плана работ с учетом всех технических особенностей строения
  • гарантия на проведенные работы
  • гарантия высокого качества сборки и монтажа
  • гарантия соблюдения всех требуемых норм, включая установленные законодательством
  • учет всех нюансов и особенностей дымоотводящей системы
  • высокая оперативность работ
  • гарантия пожарной безопасности

Полный комплекс услуг по проектированию и установке

Компания «Домотехника» реализует полный спектр работ по проектированию, монтажу и пуско-наладке трасс удаления дыма любого уровня сложности, протяженности и конструкции. Специалисты монтажного отдела компании подготовят подробный технический план работ с учетом всех нюансов строения, его конструкции и планировки, а также с учетом личных потребностей и пожеланий заказчика. Составление плана возможно как на начальных этапах строительства, так и в уже готовых зданиях.

Проектный план составляется с точным расчетом стоимости как всех работ, так и требуемых элементов дымохода, что, несомненно, удобно для заказчика. После согласования проекта, бригада специалистов прибывает на объект клиента и в оперативные сроки осуществляет качественный монтаж системы дымоотведения с последующей пуско-наладкой. Большим преимуществом является тестирование и полная проверка работоспособности системы отопления и дымоотведения по окончанию работ. Клиент получает продолжительные гарантии качества построенной системы удаления дыма, установленной по всем правилам и нормам пожарной и эксплуатационной безопасности.

Дымоход: основные правила монтажа

Правильно установленный дымоход — необходимое условие для беспроблемного функционирования котла, камина или печки. Поэтому, напомним об основных правилах монтажа и принципах расчета, применяемых при проектировании и установке дымоходов.

Диаметр и высота дымохода рассчитывается всоответствии со строительными нормами. Первая характеристика будет зависеть от мощности оборудования, ширины его выходного отверстия, количества и характера преград на пути. Высота дымохода будет зависеть от высоты здания, типа крыши и габаритов соседних строений.

При проектировании важно соблюдать требования к горизонтальным участкам дымохода: они должны быть не более1 метра в длину, ведь теплый воздух движется вертикально, а не горизонтально. В противном случае, на данном участке будет откладываться сажа иослабеет тяга.

Монтаж дымовой трубы следует начинать от теплогенерирующей установки, снизу-вверх. Стыковку труб проводят таким образом, чтобы внутренняя труба последующего элемента входила внутрь трубы предыдущего. Благодаря этому конденсат и смолы не смогут вытекать по наружной стенке трубы. В зависимости от конструкции, места стыковки могут быть уплотнены соответствующими хомутами. Для лучшей герметизации труб желательно использовать герметик с рабочей температурой не менее 1000°С. Места стыковок труб с другими элементами (тройниками, отводами и др.) необходимо скрепить хомутами.

Если дымовая труба устанавливается снаружи здания, то крепление ее элементов к несущим конструкциям должно осуществляться с помощью кронштейнов через каждые2-3 метра. Нижний тройник должен опираться на консольную опору или постамент.

Независимо от угла наклона кровли дымоходы, которые на 1,5 м выше ее уровня, нужно дополнительно зафиксировать растяжками на скобе.

Большинство дымоотводящих систем должно снабжаться ревизиями для очистки. Предусмотреть возможность очистки и осмотра дымохода необходимо еще на стадии его строительства. Прочистной карман следует устанавливать внизу вертикального канала — ниже точки подключения теплогенератора — у пола. Он предохранит перекрывание дымового канала каким-либо крупным мусором. Глубина прочистного кармана зависит от величины самого дымохода. Если у вас нет доступа к дымоходу на кровле, то вторую дверцу для прочистки следует установить рядом с техническим чердаком. Дверцы должны быть расположены по отношению к стропилам и балкам не ближе, чем сто пятьдесят миллиметров.

А теперь приведем выдержки из требований пожарной безопасной к дымоходам («Правила производства трубо-печных работ», ВДПО, Москва, 2002 г.).

Основные требования, предъявляемые к дымоходу:

Информационная линия для клиентов:
8-800-100-3212
(звонок по России бесплатный)
По вопросам сотрудничества: (383) 334-08-00

Читать еще:  Классификация и технические требования к керамическому кирпичу.
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
