Ламельный фрезер: технические характеристики и отзывы

Ламельный фрезер: технические характеристики, отзывы

Ламельный фрезер относится к категории инструментов, о которых часто забывают. А все из-за того, что его считают пригодным только для работы с деревом. Но это не так. Наличие дополнительных насадок позволяет работать и с другими материалами (пластиком, оргстеклом, цветными металлами, камнем и так далее). Инструмент позволяет выполнять целый ряд разнообразных функций.

Возможности инструмента

Ламельный фрезер способен выполнять целый ряд задач. Основная из них – вырезание соединительных пазов деталей. Кроме этого, инструмент позволяет выполнять следующие виды обработки:

  • Резьба декоративная на поверхности древесины.
  • Гравирование.
  • Отрезные работы.
  • Вырезание отверстий круглой и овальной формы.
  • Вырезание четвертей.
  • Вырезание гнезд для последующей установки фурнитуры.
  • Вырезание шипов различных видов.
  • Шлифование поверхности.
  • Подготовка пазов, шлицев и так далее.

Это лишь небольшая часть работ, которые можно выполнять с помощью данного инструмента. Люди, работающие с данным инструментом, говорят о большом количестве выполняемых работ. Данный инструмент способен облегчить многие процессы.

Особенности инструмента

Ламельный фрезер производится в различных весовых категориях. Причем каждой из них соответствует определенное значение мощности прибора. По данным критериям можно выделить три группы приборов:

  • Легкие, мощность которых не превышает 750 ватт.
  • Средние, с мощностью до 1100 ватт.
  • Тяжелые, мощность которых составляет 1200 ватт.

Необходимо понимать, что легкого инструмента будет вполне достаточно для домашнего использования. Не стоит приобретать профессиональный ламельный фрезер с большой мощностью, если он будет использоваться очень редко. Об этом говорят пользователи, которые уже работают с данным инструментом.

Способность инструмента работать с другими видами материалов (кроме дерева), виды выполняемых работ зависят от скорости вращения вала. Этот параметр может находиться в пределах от 7 до 24 тысяч оборотов в минуту. Регулируется скорость с помощью специального регулятора. Лучше всего, если он будет спрятан в корпус. В таком случае будет исключаться случайное нажатие и изменение скорости вращения. А опытные пользователи говорят, что такое вполне возможно во время работы.

Еще одним критерием, характеризующим инструмент, является глубина. Бытовые приборы способны выполнять работы на глубине до 30 миллиметров. Для профессионального инструмента этот показатель может увеличиваться в два раза и составлять 60 миллиметров.

Ламельный фрезер выпускается различными производителями. Ассортимент очень разнообразен. Рассмотрим несколько моделей от различных производителей.

«Интерскол ФМШ-100/710»

Ламельный фрезер «Интерскол» данной модификации используется профессионалами. По их мнению, инструмент отличает хорошее сочетание мощности, веса и возможностей. Соединение ламелей выполняется быстро, легко и качественно.

Конструкция прибора тщательно продумана. Пользователи подчеркивают, что его очень удобно держать в руках. Для начала работы необходимо нажать кнопку включения. Выключается инструмент нажатием той же кнопки. Глубина паза регулируется с помощью шкалы, которая нанесена на передней части корпуса. Удержать прибор в правильном положении позволяет дополнительная ручка на передней части.

Мощность, которую потребляет фрезер «Интерскол», составляет 710 ватт. Скорость вращения достигает 9 тысяч оборотов в минуту. Весит прибор 2,8 килограмма. Паз выполняется с глубиной до 20 миллиметров.

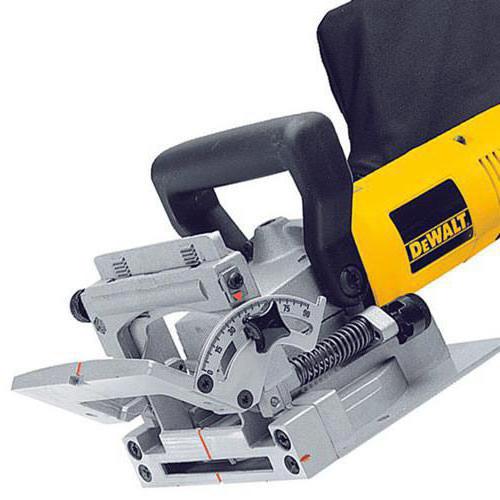

Ламельный фрезер DeWalt DW682K

Это еще один профессиональный инструмент. Работает он на базе мотора с мощностью 600 ватт. Основная функция, выполняемая прибором, – изготовление пазов. Причем, как утверждают потребители, они получаются отменного качества независимо от вида обрабатываемого материала.

Установленный реечный регулятор позволяет держать инструмент ровно, в нужном направлении. Функциональные возможности фрезера увеличиваются благодаря наличию регулировок. Так, настроить можно высоту и угол наклона направляющей. Причем выбранные показатели не нужно все время держать. Их значения можно зафиксировать. Это, по мнению пользователей, облегчает работу с инструментом.

Как уже отмечалось, потребляемая мощность составляет 600 ватт. Мощность на выходе из прибора достигает 335 ватт. Скорость вращения в холостом режиме (без режима) может увеличиваться до 10 тысяч оборотов в минуту.

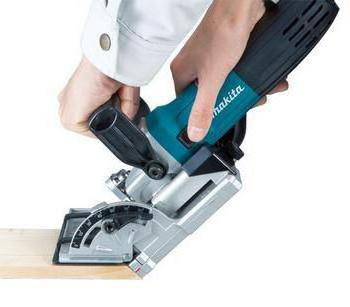

Инструменты компании «Макита»

Продукцию данной компании рассмотрим на примере модели DPJ180Z.

Ламельный фрезер Makita DPJ180Z представляет собой небольшой, легкий и компактный инструмент. Его вес составляет 3,2 килограмма. Размеры инструмента таковы:

  • Длина 351 миллиметр.
  • Ширина 139 миллиметров.
  • Высота 149 миллиметров.

Он прекрасно подходит как для профессионального использования, так и для бытовых нужд. Пользователи выделяют прорезиненный корпус, за счет чего его удобно держать в руках. Проблем с заменой дисков не существует. Для этого имеется замок вала.

Регулировка глубины вырезания предлагает 6 вариантов. Максимальное значение составляет 22 миллиметра. Аккумулятор литий-ионный. Для его зарядки не нужно много времени. Несмотря на это, одной зарядки достаточно для длительного времени работы. Скорость вращения без нагрузки достигает 10 тысяч оборотов в минуту.

Вероятность возникновения перегрузки инструмента устранена. Для этого установлен электронный ограничитель тока. В случае необходимости он предупреждает индикатором. Для защиты от повторного запуска имеется специальная функция.

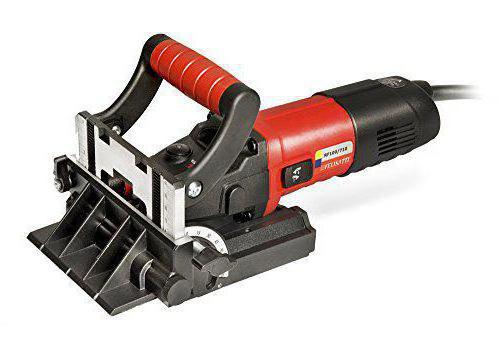

Felisatti RF100/710E

Ламельный фрезер Felisatti RF100/710E является также профессиональным инструментом. Мощность его потребления составляет 710 ватт. Скорость вращения не превышает 9 тысяч оборотов в минуту. Инструмент способен выполнять паз с глубиной до 20 миллиметров. Так что ее можно подобрать по размеру ламелей.

Угол изменяется в пределах от 0 до 90 градусов. Это позволяет получить заготовки, которые будут сращиваться в различных плоскостях. Диаметр используемой фрезы 100 х 22 х 4 миллиметра.

Особенностью прибора является его способность удалять дефекты древесины. Для этого используется фреза в форме лодочки.

Для облегчения работы с инструментом имеется несколько дополнительных устройств, о которых говорят многие пользователи. При длительной работе не нужно постоянно держать в нажатом состоянии кнопку включения. Имеется фиксатор, который будет удерживать кнопку самостоятельно. Держать прибор можно двумя руками. Для этого установлена еще одна рукоятка. Это те достоинства, на которые обращают внимание потребители.

Ламельный фрезер

Ручной инструмент узкой специализации используется в основном для массового производства мебели и строительных конструкций. Ламельный фрезер упрощает процесс соединения деревянных элементов, наращивания и склеивания досок. Ручной фрезерный станок устроен по принципу болгарки. Он позволяет без специальных приспособлений сделать выборку паза, фигурную торцовку, вырезку четверти в брусьях и производит другие работы.

Особенности конструкции

Устройство машины ручной электрической фрезерной ламельной отличается от большинства моделей фрезеров. Оно аналогично болгарке. Фрезеровка производится перемещением режущего инструмента не перпендикулярно, а параллельно подошве. Корпус скользит горизонтально. Для вырезания пазов под овальные шпонки – ламели, используют дисковую фрезу.

Основные узлы шпоночного фрезера:

  • электродвигатель;
  • редуктор;
  • фреза дисковая;
  • корпус;
  • кабель с вилкой;
  • упор;
  • подошва;
  • ручка;
  • уборщик стружки с мешком.

На малом шпоночном фрезере, предназначенном для любителей, установлен электродвигатель мощностью 750 Вт. Этого достаточно для изготовления соединений отдельных деталей при производстве единичных изделий, строительстве частного дома и подсобных помещений из дерева. Длина перемещения фрезы достигает 50 – 60 мм в зависимости от модели оборудования. Глубина реза – выборки паза, настраивается револьверным упором, расположенным сбоку.

При большом объеме работ и для изготовления небольших партий мебели используют средний фрезер мощностью 1100 Вт.

Профессиональные агрегаты сильнее – от 1200 Вт. Скорость вращения шпинделя до 24000 об/мин. Они рассчитаны на многочасовую непрерывную работу и используются на средних по размеру предприятиях по изготовлению мебели. На крупных фабриках с массовым производством деревянных изделий используют стационарные фрезеры.

Фрезу для ламельного фрезера используют дисковую диаметром 100 мм. При необходимости прорезать паз глубже, допускается устанавливать инструмент диаметром 105 и 110 мм. Вращательный момент передается на фрезу от двигателя через редуктор. Для фиксации на валу фреза имеет отверстие квадратной формы со стороной 20 мм. На дисковых пилах, устанавливаемых на болгарку, квадрат на валу больше – 22 мм. Кожух надежно защищает руки и посторонние предметы от попадания в зону реза.

Положение фрезы по высоте регулируется угловым упором. Размер выставляется в зависимости от толщины доски. Сбоку имеется шкала с делениями, но она может допускать погрешность в пределах 2 мм. Надо измерять расстояние от подошвы до центра фрезы или делать пробный рез и убедиться, что паз расположен по центру доски. Подошва в основном литая, с антискользящими вставками. При работе с малым ламельным фрезером сопротивление древесины слабое, достаточно упор прижать к доске рукой. Выставлять следует ориентируясь на разметку и риску по центру фрезы, вынесенную на упор.

Выборка паза производится при движении фрезы вдоль подошвы. Для этого рабочий фиксирует упор и нажимает на ручку, установленную на корпусе привода. Глубина реза регулируется на корпусе винтами, соединенными с упором. Сбоку имеется шкала настройки с градусами. Изменяя положение упора, можно работать под любым углом, надо только снять упорный передний козырек.

При фрезеровании образуется мелкая легкая стружка, способная забить сам механизм инструмента и попасть в органы дыхания человека. Для ее устранения устанавливается пылесборник с мешком, своеобразный маленький пылесос. Он портит эстетичный вид фрезера, зато не допускает засора и перегрева механизма.

Овальные шпонки – ламели для фрезера, имеют нормированные размеры и продаются в магазинах. Любители мастерить изготавливают их самостоятельно. В основном используется фанера или лист из прессованных опилок толщиной 4 мм. Наиболее опытные мастера делают шпонки из дуба и кедра, предварительно состругав планку до нужной толщины. Хранить ламели следует в герметичной сухой упаковке. От влаги они разбухают, теряют свою форму и не заходят в паз. При активной сушке в духовке пластинки коробятся.

Назначение инструмента

Ламельные фрезеры предназначены для выборки пазов под фигурные шпонки при соединении деревянных деталей. На практике их применение значительно шире. Ручными станками кроме дерева обрабатывают:

  • оргстекло;
  • пластик;
  • ДВП и ДСП;
  • гипс;
  • алюминий;
  • бронзу;
  • камень мягких пород – туф, ракушечник, песчаник.

Для чего нужен ламельный фрезер, инструмент узкой специализации, в домашней мастерской. По прямому своему назначению он используется редко. Значительно чаще владелец выполняет на нем другие работы:

  • выборку четверти;
  • профилирование кромки;
  • выборку длинных пазов;
  • вырезку нестандартных шипов;
  • формирование зазоров в обшивке;
  • создание узоров на наличниках;
  • выравнивание доски по толщине;
  • удаление дефектов.

Снять угол, сделать четвертной паз можно другими инструментами. Преимущество ламельного фрезера в том, что он не переводит всю вырезаемую древесину в стружку. Пройдя по двум перпендикулярным плоскостям, мастер получает квадратные брусочки малого сечения 20 – 40 мм. Рейки можно использовать при утеплении и обшивке, сделать из них декоративное украшение фасада. Работать с ламельным фрезером значительно легче, чем делать аналогичные выборки другими электрическими инструментами.

Фрезы легко меняются, имеют разную форму. При движении инструмента вдоль кромки, производится фигурная обточка торца с последующей шлифовкой.

Для нестандартного соединения двух досок под прямым углом используют фрезер для вырезания паза по плоскости одной детали и создания длинного шипа в торце другой. Аналогичным образом создаются соединения для крепления ножек стола и тумбочки.

При обшивке деревянного дома изнутри не надо подгонять с большой точностью торцы планок на потолке и стенах. Достаточно настроить фрезер и пройти вдоль углов по всему периметру. Равномерный зазор для расширения обеспечен.

Настилать пол и подшивать потолок необходимы доски одинаковой толщины. Ламельный инструмент значительно упрощает эту работу.

  1. Надо выровнять на досках одну плоскость.
  2. Выставить высоту реза – толщину доски.
  3. Пройти по периметру на всю глубину фрезы, опираясь на базовую плоскость.
  4. Перевернуть доску и снять все лишнее по созданным фрезой маркерам.

После этого пройтись фрезером по углам и можно стелить пол. Он будет идеально ровный без циклевки.

Использование ламельного инструмента для резьбы по дереву придумано мастерами, увлекающимися созданием оригинальных украшений для своего дома внутри и фасада.

При обнаружении в доске смоляного мешка, это место вырезается лодочковой фрезой. Затем в выборку вставляется вставка соответствующей конфигурации. Выступающая древесина сошлифовывается. Большую доску не надо выбраковывать из-за мелкого дефекта.

Рекомендации по выбору

Для домашней мастерской, в которой в свободное время мастерится оригинальная мебель, идеально подойдет малый ламельный станок. Его вес около 4 кг. Если начали строительство дачи или бани, лучше приобрести среднюю по мощности модель. Она стравится с торцовкой ступеней, соединением боковых обшивок лестниц, террас и балконов, созданием декоративных элементов фасада и вырезкой различных пазов, включая выборку четверти.

В зависимости от того, что изготавливают дома или на производстве, при выборе ламельного инструмента следует обратить внимание на технические характеристики:

  • мощность двигателя;
  • скорость вращения;
  • возможность регулировать обороты;
  • наличие блокировки и автоматической защиты;
  • плавность пуска;
  • рабочий ход инструмента;
  • конструкция подошвы;
  • тип цанги;
  • подключение уборщика стружки;
  • наличие параллельных упоров.

Скорость вращения влияет на чистоту обработки. Покупать высокоростной ламельный инструмент для работы с деревом и стружечными плитами не стоит. Мягкий материал легко обрабатывается на малых скоростях, и двигатель работает значительно тише.

Цанга должна быть из каленой стали. Если в инструменте не устраивает только она, то приобретать более дорогую модель не стоит, проще купить качественную цангу, она легко меняется.

Размер ламелей для фрезера нормирован. Он рассчитан на выборку пазов фрезой диаметром 100 мм с шириной реза 4 мм. В таблице приведены фигурные шпонки, используемые в домашних мастерских и при изготовлении мебели.

Номер ламелиДлина, ммШирина, ммТолщина, мм
48184
1054204
2060244

Рабочий ход ламельной фрезы имеет значений, когда изготавливают детали с глубокими продольными пазами, делают четверти и проточку под выравнивание доски.

Блокировка нужна обязательно. Она защитит от случайного включения, особенно если в доме есть дети. Выбор ламельных моделей большой, и каждый мастер легко может подобрать по своему вкусу.

Ламельный фрезер: особенности конструкции и критерии выбора инструмента

Ламельный фрезер – узкоспециальный профессиональный инструмент, предназначенный для соединения встык деревянных деталей: панелей, брусков, досок. Он поможет создать своими руками качественные предметы мебели, лестницы, украсить фигурными элементами фасад. Чтобы фрезер хорошо справлялся со своими задачами и прослужил долго, домашнему мастеру важно познакомиться с его разновидностями и критериями выбора.

Конструкция и принцип работы инструмента

Общая конструкция ламельного фрезера имеет сходство с популярным и привычными многим домашним мастерам инструментом – угловой шлифовальной машиной(болгаркой).

Он состоит из корпуса со встроенным в него двигателем, и расположенным в передней его части вращательным элементом для крепления фрезы. В отличие от УШМ режущие диски в этом инструменте закрепляются параллельно корпусу.

В качестве режущего элемента используется дисковая фреза 100 мм. Если необходимо прорезать более глубокий паз, допускается установка диска на 105 и 110 мм. За передачу вращательного момента в инструменте отвечает редуктор. Фреза фиксируется на валу с помощью квадратного отверстия размером 20 мм.

Положение фрезы по высоте регулируется угловым упором. Для выставления размера паза в боковой части фрезера нанесена шкала. Она допускает погрешности до 2 мм, поэтому для точности необходимо измерять расстояние от подошвы фрезера до центра диска и обязательно производить пробный рез.

Глубину выемки регулируют установленными на корпусе и соединенными с упором винтами. Сняв упорный козырек, можно производить резы под различными углами.

Читать еще:  Обзор токарного станка JET BD-7: особенности, характеристики, рекомендации

Основное предназначение ламельного фрезера – рез выемок-пазов под установку ламелей.

Инструмент также можно использовать для следующих целей:

  • профилирование кромки;
  • формирование зазоров в обшивке;
  • выборку длинных пазов и четверти;
  • вырезку нестандартных шипов;
  • выравнивание досок по толщине;
  • создание узоров на деревянных поверхностях.

Критерии выбора

Все модели фрезеров делятся на группы, в зависимости от мощности:

  • маломощные – 750 Вт;
  • средней мощности – 1100 Вт;
  • мощные – профессиональные модели, способные работать более 10 часов – 1200 Вт.

Для домашнего использования приобретать инструмент мощностью более 750 Вт не целесообразно.

Перед покупкой ламельного фрезера важно также обратить внимание на следующие характеристики:

  • Производитель. Получить правильный рез можно исключительно качественным инструментом. Поэтому стоит остановить выбор на модели от проверенной торговой марки.
  • Удобство. Важный критерий – наличие прорезиненной ручки, предотвращающей скольжение во время работы.
  • Наличие устройства для сбора стружки или возможности подключения пылесоса.
  • Число оборотов – данный критерий тесно связан с мощностью. Но в данном инструменте высокая производительность не так важна. Покупать высокоскоростной фрезер для работы с деревом и ДСП не стоит. Этот мягкий материал можно обрабатывать на низких скоростях. Гораздо важнее наличие возможности регулировать число оборотов.
  • Цанга. На качественном инструменте устанавливается деталь из каленой стали. Если в выбранной модели не устраивает только цанга, то приобретать более дорогую модель не стоит. Цангу можно заменить на более качественную.

Рейтинг популярных моделей

Ламельный фрезер – специфичный инструмент. Подержать его в руках в торговых сетях вряд ли получится, поскольку поставляется он чаще под заказ. Поэтому перед покупкой стоит ознакомиться с описанием наиболее популярных моделей, которые уже протестированы в работе мастерами.

Makita PJ7000

Эту модель можно охарактеризовать как профессиональную по цене эконом класса. Стоимость этого фрезера около 15000 руб. Мощность мотора – 11000 оборотов. Инструмент упакован в удобный кейс для переноски, снабжен большим пылесборником.

Преимущества модели:

  • точная регулировка угла наклона и высоты подошвы;
  • тихий двигатель;
  • удобный защитный кожух фрезы.
  • К недостаткам относят недостаточно надежную
    фиксацию упора и отсутствие сетки для защиты корпуса от опилок.

Интерскол ФМШ 100/710

Модель стоимостью около 10000 руб. Максимальные обороты – 9000. Отличный выбор для начинающего мастера.

Преимущества модели:

  • регулировка без люфта;
  • удобная замена фрезы;
  • защита корпуса от мусора;
  • надежная фиксация подошвы.

Но этот инструмент не лишен недостатков:

  • несоответствие шкалы высоты подошвы
    реальным размерам;
  • вибрация корпуса, что неудобно при
    длительной работе;
  • повышенный шум во время работы.

FELISATTI RF100/710

Внешне выглядит как Makita PJ7000, но отличается от этой модели характеристиками. Производитель позиционирует инструмент как полупрофессиональный. Но по мнению специалистов, на это звание модель претендовать не может.

Существенные недостатки фрезера:

  • слабая фиксация упора подошвы, в связи с чем добиться параллельности с плоскостью фрезы достаточно сложно.
  • отсутствие пылесборника и кейса для переноски;
  • сильный шум редуктора, что свидетельствует о некачественной подгонке шестеренок.

Есть у инструмента некоторые преимущества: качественный пластик корпуса и удобная смена фрезы.

Диолд ШРЭ-0,9

Типично любительская модель, исключительно для домашнего использования. Внешне фрезер выглядит как усовершенствованная болгарка. В комплект входит кейс, фреза и пылесборник.

Преимущества модели:

  • низкая цена – около 3500 руб;
  • мощный двигатель, способный быстро набирать обороты.

Недостатки инструмента:

  • грубая сборка;
  • слишком большой вес;
  • подклинивание направляющих салазок.

HILDA 760

Инструмент китайской сборки, но качественно выполненный.

Преимущества модели:

  • невысокая цена – в среднем 4700 руб.;
  • малошумный редуктор;
  • отсутствие вибрации корпуса во время работы;
  • удобное положение в руках за счет идеально подобранного диаметра корпуса;
  • мощный двигатель.

Недостатки модели:

  • неудобное расположение выключателя;
  • несоответствие линейки реальной высоте подошвы.

Makita BPJ180Z

Модель с аккумулятором, что удобно для работы. Батарея долго держит заряд. Обороты инструмента низкие (6500), но при этом фрезеру «по зубам» любое дерево.

Недостатки модели:

  • большой вес, за счет аккумулятора;
  • невозможность работать напрямую от сети.

MAFELL LNF 20

Тяжелый и дорогой профессиональный инструмент. Его стоимость в среднем 45000 руб. Приобретать такую модель рекомендуется только в том случае, если инструмент будет использоваться систематически. Этот фрезер способен выполнить пазы любого размера, вплоть до минимального смоляного кармашка.

Преимущества фрезера:

  • идеальная подгонка деталей подошвы, что отражается отсутствием перекосов и люфта;
  • точность измерительной шкалы;
  • удобный револьверный упор;
  • максимальная комплектация: набор входит кейс, пылесборник, инструменты для обслуживания, средства для очистки.

Модель практически не имеет недостатков. Единственное, что может удержать от его покупки – высокая цена.

При правильном выборе и умелом использовании ламельный фрезер станет надежным помощником домашнего мастера.

Читайте также другие полезные статьи:

Видео-советы по выбору ламельного фрезера

Особенности ламельных фрезеров и их выбор

  1. Что это такое и для чего нужны?
  2. Популярные модели
    • Makita PJ 7000
    • «Интерскол ФМШ» 100/710
    • FELISATTI RF 100 710
    • «Диолд ШРЭ» –0,9
    • HILDA 760
    • Makita BPJ 180 Z
    • MAFELL LNF 20
  3. Комплектующие
  4. Нюансы выбора
  5. Советы по уходу

Любое мебельное производство не может обойтись без использования ламельных фрезеров. В этой статье познакомимся поближе с особенностями и предназначением этого специального инструмента.

Что это такое и для чего нужны?

Ручной инструмент для исполнения определенного вида операций. Берется в большинстве случаев для создания предметов мебели и многих других сооружений, для шкантов. Фрезер ламельного вида дает возможность упростить процесс фиксации древесных заготовок, наращивания и соединения досок между собой. Шпоночный фрезер устроен по принципу болгарки. С помощью данного инструмента можно производить выборки пазов, особые торцовки фигурного вида без использования специальных приспособлений, а также другие операции.

Данное оборудование подходит не только для работы с деревом, но и с пластиковыми деталями, камнем, оргстеклом, цветным металлом, только для этого потребуется дополнительное оборудование.

Популярные модели

Далее рассмотрим рейтинг лучших ламельных фрезеров.

Makita PJ 7000

Профессиональный вариант по приемлемой цене. Обладая мощностью 7000 Вт, способностью развить скорость до 11000 оборотов, данный агрегат будет выполнять работу одинаково независимо от разновидности древесины. Инструмент снабжен объемным пылесборником. Литые составляющие (подошва, направляющая) выполнены на высоком уровне.

Плюсы:

  • богатая комплектация;
  • точная фиксация высоты и наклона подошвы;
  • тихая работа двигателя даже на прочном материале;
  • удобный чехол фрезы.

Минусы:

  • слабая регулировка упора, что не свойственно для профессиональной модели;
  • отсутствует сеточная защита, предотвращающая попадание опилок в корпус мотора.

«Интерскол ФМШ» 100/710

Вполне достойный вариант, не имеющий замечаний. В процессе регулировки люфт отсутствует, высота подошвы фиксируется точно, смена фрезы проходит легко. Данная модель будет оптимальным выбором для начинающих.

Плюсы:

  • качественный любительский инструмент с возможностью применения в небольших мастерских;
  • комфортное расположение пылесборника;
  • защита корпуса мотора от попадания мусора;
  • мягкий длинный кабель электропитания;
  • при не самом большом количестве оборотов в 9000, отсутствует разница в работе между мягкими и твердыми породами деревьев;
  • литая качественная ручка.

Минусы:

  • несоответствие показателей высоты подошвы с настоящими замерами;
  • при длительной эксплуатации от вибрации устают руки;
  • сильные шумы.

FELISATTI RF 100 710

Полупрофессиональная модель в красивом дизайне с удобной верхней ручкой, но при этом отсутствует пылесборник.

Плюсы:

  • корпус изготовлен с применением качественной пластмассы;
  • быстрое раскручивание фрезы до 9000 оборотов при мощности электромотора 710 Вт;
  • легкая замена насадки;
  • кожух открывается одним действием.

Минусы:

  • сильный шум редуктора, что может говорить о некорректной подгонке шестеренок;
  • слабое крепление опоры подошвы, что искажает параллельность расположения фрезы с плоскостью.

«Диолд ШРЭ» –0,9

Данная модель является домашним вариантом. При невысокой цене можно приобрести инструмент профессиональной комплектации, несмотря на то, что выглядит агрегат как усовершенствованная болгарка. Литье подошвы в данном варианте не очень высокого качества. Подойдет для выполнения не слишком серьезных операций.

Плюсы:

  • очень низкая стоимость продукта;
  • богатый состав, фреза, входящая в комплект на достойном уровне;
  • мощный мотор разгоняет приличный крутящий момент.

Минусы:

  • грубо исполненная сборка, понадобится дополнительная обработка литой подошвы;
  • для ручного вида слишком тяжелый аппарат;
  • нужно периодически обновлять смазку, так как происходит торможение в направляющих рейках.

HILDA 760

Это качественный экземпляр из Китая. Без учета страны производителя вполне достойный вариант.

Плюсы:

  • качественный инструмент, несмотря на низкую стоимость;
  • тихая работа редуктора без посторонних шумов и вибраций;
  • мощный электромотор, быстрая раскрутка до требуемых оборотов;
  • удобное расположение фрезера в руках, благодаря идеально подогнанному диаметру корпуса.

Минусы:

  • необычный курковый выключатель, требующий привыкания;
  • несоответствие вертикальной линейки настоящей высоте подошвы.

Makita BPJ 180 Z

Ламельный инструмент с аккумуляторным питанием. Для более удобной работы в этой модели имеется возможность использования агрегата без электрического шнура. С учетом того, что это известная марка, в качестве исполнения не может быть никаких сомнений. На случай разрядки батареи потребуется наличие переходника.

Плюсы:

  • благодаря наличию аккумулятора, удобно обрабатывать длинные детали, так как нет надобности перемещения за собой переносок;
  • заряд аккумулятора сохраняется долго;
  • даже с учетом заниженных оборотов возможна работа с любым видом дерева.

Минусы:

  • отсутствует возможность работы напрямую от электросети в 220 Вольт;
  • наличие аккумулятора утяжеляет инструмент.

MAFELL LNF 20

Дорогая профессиональная модель. Данный инструмент не потеряет в точности и качестве даже после тысяч проделанных пазов. Этот ламельный фрезер будет соответствовать для использования в профессиональных мастерских.

Плюсы:

  • высокий уровень подгонки изделий подошвы, понятия перекоса и зазора категорически исключаются;
  • шкалы измерения способствуют выставлению высоты или определенного угла с полу-миллиметровой точностью;
  • максимальная комплектация, в которую входит: кейс, фреза высокого качества, пылесборник, набор необходимого инструмента, средства очистки;
  • агрегат способен протачивать пазы любой сложности.

Минусы:

Комплектующие

Шпоночный фрезер включает в себя следующие основные детали:

  • электрический мотор;
  • конусообразный редуктор;
  • фреза в форме диска;
  • прочный шнур, оснащенный вилкой под электропитание;
  • платформа литого типа;
  • ручка с резиновой вставкой;
  • емкость для стружки и другого мусора.

Нюансы выбора

Планируя приобретение такого приспособления ламельного типа, рекомендуется учесть ряд параметров.

  • Мощность мотора. Его следует подбирать с учетом будущей работы. Для самостоятельного использования дома подойдет маленький станочек. Агрегат с мощностью среднего уровня понадобится в дачном строительстве для выполнения декоративных деталей фасада, вырезки пазов и выборке четверти.
  • Функция настройки угла работы. Данная характеристика оказывает влияние на функциональность станочка.
  • Темпы вращения приспособления. Качество обработки полностью зависит от вращения фрезы. Для проведения работ на мягком изделии следует использовать небольшие скорости.
  • Вид зажима для цанги. Цанга должна быть произведена из высококачественного железа. Не стоит приобретать дорогостоящий экземпляр лишь из-за высококачественной фрезы. Вполне достаточно купить отдельно цангу из каленого металла.
  • Регулировка оборотов. С помощью данной функции можно подобрать режим, соответствующий для обработки конкретного материала.
  • Блокировка. Такая защита является обязательной во избежание несчастных случаев, тем более, если имеются дети.
  • Плавное включение. Способствует началу рабочего процесса без рывков.
  • Рабочий ход фрезера. При изготовлении изделий с углубленными пазами продольного типа стоит учесть рабочий ход приспособления под ламели.
  • Подсоединение мешка для сбора мусора. Используя специальные соединительные детали, есть возможность подключения пылесоса или специальной емкости для скопления образовавшегося мусора.

Советы по уходу

Как и в любом деле, после использования фрезера следует произвести ряд манипуляций с целью очистки инструмента.

  • С использованием пылесоса следует выдуть с агрегата всю образовавшуюся пыль и стружку, или с помощью небольшой кисти смести мусор со всей поверхности, делая ее чистой.
  • В случае въевшейся грязи в труднодоступных местах необходима серьезная чистка с применением специальных средств (бензин или растворы для протирания электроинструмента), избегая проникновения жидкости во внутреннюю часть корпуса или на систему пуска. Но если подобное произошло, инструмент нужно хорошо высушить и только после этого начать пользоваться.
  • В наиболее дорогостоящих вариантах, с использованием переходников, возможно подсоединение пылесоса или мешка с целью сбора накопившейся пыли.
  • В случае появившейся вибрации или посторонних шумов нужно уделить внимание износу подшипника. Если такое случилось, следует произвести его замену в мастерской с наличием специальных приспособлений.

Имея полное представление о ламельных фрезерах, каждый пользователь сможет выбрать себе модель, подходящую для определенной работы.

Ламельный фрезер: характеристики и отзывы

Ламельный фрезер является инструментом для тех, кто предпочитает мастерить своими руками. Существует мнение, которое выражено в том, что данный агрегат предназначается исключительно для работы с древесиной. Однако если у вас есть определенная оснастка, то вы можете использовать агрегаты для обработки оргстекла, пластика, композита, камня, цветных металлов. Инструмент можно назвать универсальным, с помощью него вы сможете произвести широкий спектр работ.

Отзывы о возможностях

Ламельный фрезер позволяет осуществлять широкий спектр работ. Как утверждают пользователи, с его помощью можно производить фигурное или прямое профилирование кромки. Такие работы могут понадобиться для формирования крышки стола или лестничной проступи. Многие пользователи делают выборку четверти и формируют посадочные места для навесов, фурнитуры, уголков или замков. Домашние мастера не обходятся без этого агрегата, когда есть необходимость осуществить шлифование, высверливание отверстий, изготовление спиралевидных или продольных канавок на ножках или балясинах.

Никак не обойтись без фрезера при нарезке шипов для деталей, а также в процессе чернового выравнивания. Если вы увлекаетесь резьбой по дереву или гравировкой, то вам просто необходим такой агрегат. Специалисты мебельной индустрии осуществляют с помощью него подгон ламината, а также производят устройство шлицов, пазов, что необходимо для сообщения мебельных компонентов.

Характеристики мощности

Ламельный фрезер может обладать разной мощностью, которая должна соответствовать определенным видам работ. Важно найти перед приобретением инструмента оптимальное соотношение между весом и мощности. По этому показателю агрегаты можно разделить на легкие, средние и тяжелые. В первом случае мощность равна 750 ватт, во втором она достигает 1100 ватт, тогда как в последнем составляет 1200 ватт.

Важно учесть тот момент, что профессионализм и мощность являются взаимозависимыми параметрами. Если вы хотите использовать фрезер для решения задач в быту, то приобретать профессиональное устройство нецелесообразно. Достаточно будет инструмента среднего и легкого уровня.

Характеристики скорости

Ламельный фрезер может обладать определенной скоростью, от которой зависит, будет ли прибор функционировать исключительно с деревом или станет использоваться для обработки других материалов. Количество оборотов может изменяться от 7000 до 24000. Важно учесть и глубину. У некоторых моделей данный критерий достигает 60 миллиметров, однако для бытовых задач 30 миллиметров вполне достаточно.

Устройство включения

Если вы решили выбрать описываемый в статье агрегат, то не следует обходить вниманием такой критерий, как выключатель. Он должен иметь защиту от случайного включения и обладать механизмом для фиксации. Если такового нет, выключатель придется удерживать в процессе работы, что нельзя назвать удобным. Помимо прочего, блокировка поможет исключить производственные травмы.

Характеристики цанги и отсоса пыли

Если вы хотите приобрести ламельный фрезер «Интерскол», то важно учесть, что он может обладать определенной цангой. Специалисты советуют предпочитать конусовидную разновидность, которая признана лучшей. Она считается идеальной для конусообразного двигательного вала. Цанга должна быть изготовлена из закаленной стали, так как обычные стальные элементы быстро изнашиваются. В конечном итоге это становится причиной возникновения лишних звуков, которые усложняют процесс работы с инструментом.

Читать еще:  § 2. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ТОКАРНЫХ СТАНКОВ С ПРОГРАММНЫМ УПРАВЛЕНИЕМ.

«ФМШ 100 710э» – фрезер ламельный, который обладает функцией отсоса пыли. Стоит упомянуть тот момент, что современные приборы такого рода в большинстве своем оснащены подобным дополнением, что является очень удобным. Для того чтобы добиться наиболее качественного результата в процессе эксплуатации инструмента, необходим агрегат, в котором данный функционал является встроенным механизмом. Установка шлюза, как правило, сказывается худшим образом на внешнем виде устройства. Однако если использовать специальный стол, то отсос работает исправно.

К столу, который используется в тандеме с фрезером, предъявляются особые требования. Он должен обладать надежным крепежом и системой корректировки высоты. Помимо прочего, стол должен гарантировать отличную видимость.

Отзывы о подошве

Если вас заинтересовал ламельный фрезер Makita, то вы должны обратить внимание на подошву. Как утверждают пользователи, в качестве наиболее важного компонента описываемого устройства выступает упомянутый элемент, который выполняется из штампованного металла. Если вы хотите приобрести инструмент, который относится к высокому классу, то следует обратить особенное внимание на модели, которые снабжены литой подошвой.

Превосходное качество работы гарантируется надежным прилеганием к основе и правильной геометрической формой. Подошва должна закрываться с помощью деревянной или пластиковой накладки. Как подчеркивают покупатели, очень значимы габариты отверстия, которые ограничивают диаметр фрезы.

Для справки

Высококачественная деревянная накладка выполняется исключительно из твердых пород древесины. Это позволяет инструменту исправно работать достаточно длительное время. На этот момент очень важно обращать внимание при покупке агрегата.

Характеристики штангового механизма

Большой популярностью в последнее время пользуется ламельный фрезер Felisatti. От того, как будет перемещаться «голова», зависит общая функциональность и производительность инструмента. Головная часть должна передвигаться по штангам. Данный узел функционирует исправно, если фреза опускается плавно, преодолевая усилие. Глубина погружения будет определяться специальным рычагом или винтом. Чем более точной окажется регулировка, тем качественнее станет работать прибор.

Если есть необходимость осуществить несколько оборотов, изменяя при этом глубину, то следует использовать револьверный упор, который обладает тремя ступенями и ножками. Изменить силу погружения можно будет с помощью ответной части упора. Если он изготовлен в виде болтов и резьбы, то можно произвести изменение по высоте.

Дополнительные элементы

Если вам предстоит выбрать фрезер ручной ламельный, то необходимо обратить внимание на вспомогательные детали. Например, параллельный упор необходим для ведения инструмента на равном удалении. При этом не важно, состоит он из пары элементов или занимает опорную площадку. Главное, чтобы упор был выполнен из качественных сплавов. Область его сообщения должна быть изолирована специальной накладкой, изготовленной из пластика. В инструменте присутствует и копировальное кольцо, которое еще называется втулкой. Она представляет собой круглую пластину с бортиками. Ее вставляют в проем подошвы. Важно учесть легкость фиксации, это указывает на то, что конструкция должна отличаться возможностью быстрого зажима. При необходимости позиционирования детали этот функционал исключит лишние движения.

Ламельный фрезер «Интерскол ФМШ-100/710Э» станет отличным выбором. Он имеет, помимо всего прочего, угловой упор. Данное дополнение позволяет мастеру копировать заготовки. Деталь будет располагаться под шаблоном, тогда как фреза станет опираться на специальный щуп. Перед приобретением нужно поинтересоваться, есть ли возможность его регулировки.

Отзывы о выборе инструмента

Фрезы для ламельного фрезера можно приобрести в магазине соответствующих товаров. В процессе приобретения самого инструмента вы должны учесть некоторые правила. Как утверждают пользователи, не следует гнаться за мощностью, что актуально в том случае, когда агрегат предполагается использовать вручную. Неоспоримым преимуществом является регулировка рабочей скорости. Переключатель должен располагаться в том месте, которое исключает его случайное смещение. Важно проверить, как перемещается колесико. Его нужно подвигать, чтобы понять, что оно преодолевает силу ступенчато. Важно проанализировать и глубину погружения. В качестве наиболее оптимального решения выступает тот случай, когда цанга выходит за пределы основной конструкции.

Важно учесть эргономические показатели. Тип рукоятки должен быть подобран индивидуально. Перед приобретением инструмента следует осмотреть кабель. Если он достаточно короткий, то придется использовать удлинитель, так как это будет сказываться на продуктивности в худшую сторону. Важно проверить инструмент на жесткость, установив вспомогательные компоненты. Можно попытаться определить, существуют ли зазоры.

Если вы часто работаете без использования направляющих, то рекомендуется отдать предпочтение устройству, которое обеспечивает максимальный обзор. В данном случае очень важен размер подошвенного проема, прозрачного кожуха, а также подсветки. Эти моменты обязательно следует учесть при выборе инструмента, так как именно с оглядкой на данный функционал использование прибора окажется максимально удобным. Но не стоит приобретать агрегат, функционал которого вам не пригодится, так как вы имеете риск переплатить за устройство.

Ламельный фрезер. Как выбрать лучший?

Практически в любом мебельном изделии, а также в составном столярном объекте присутствуют разнообразные пазы и отверстия. Их выполняют с помощью специализированных, ламельных фрезеров. Давайте, узнаем принцип работы и настройки этого инструмента и постараемся выбрать лучший.

Конструкция

Внешне ламельные фрезеры относятся к ротационному типу деревообрабатывающего инструмента, и во многом схожи с присадочными фрезерами. Основное различие заключается в типе фрез: у присадочных они – спиральные, поэтому более приспособлены для выборки полостей овальной или круговой формы, преимущественно в древесине. Наоборот, ламельные фрезеры «заточены» под применение круговых или дисковых фрез, поэтому способны не только получать пазы, но и выполнять соответствующую обработку кромок. В последнем случае они успешно конкурируют с кромочными фрезерами.

Функциональные нюансы обуславливают различие в конструктивных решениях. Они сводятся к следующим:

  • наличию вытянутого корпуса, что объясняется увеличенной длиной участка обработки;
  • горизонтальным перемещением фрезерной головки;
  • комплектацией прорезиненными вставками, при помощи которых фрезер легче удерживается;
  • более мягкой кинематикой движения фрезерной головки, в результате чего возможна обработка керамики, МДФ-заготовок или гипсокартона.

Используя соответствующий инструмент, на ламельных фрезерах можно выполнять также такие операции как формирование ровных и точных зазоров, выборку канавок для плотного прилегания досок друг к другу, и даже получение узоров на деревянных заготовках. Некоторые мастера применяют рассматриваемую технику даже в качестве заменителя циркулярной пилы.

Типовой ламельный фрезер состоит из следующих узлов:

  1. Электродвигателя.
  2. Подошвы.
  3. Понижающего редуктора.
  4. Корпуса с откидной крышкой.
  5. Ручки, на которой располагается панель управления.
  6. Переустанавливаемого упора.
  7. Стружкосборника.

Мощность привода у ламельных фрезеров начинается от 700…750 Вт; этого вполне достаточно для производства отдельных пазов в домашних условиях. Фрезеры полупромышленного типа комплектуются электродвигателями мощностью до 1200…1500 Вт; изготовление более мощного инструмента считается нецелесообразным из-за заметных вибраций и увеличения массы устройства, которое становится трудно удерживать и перемещать при помощи рук.

Прочими параметрами выбора ламельных фрезеров являются:

  • Ход фрезерной головки (до 60 мм).
  • Предельная глубина выбираемого паза или отверстия.
  • Число оборотов фрезы (до 24000 мин -1 у полупрофессиональных типоразмеров).
  • Размеры фрезы – не менее 100 мм в диаметре.

Основные торговые марки, занимающиеся производством данного оборудования – Bosch, Makita, DeWalt. Из отечественных марок наиболее популярны ламельные фрезеры от Интерскол и Диолд.

Фрезы для ламельных фрезеров

Высокопроизводительные фрезы сочетают в себе высокие показатели резки с длительным сроком службы инструмента и способствуют повышению производительности обработки. Но, учитывая специфические условия эксплуатации инструмента, при его выборе необходимо учитывать определённые факторы.

Традиционные концевые фрезы с четырьмя концами особенно хорошо подходят для бокового фрезерования и пазов. Другие фрезы также могут выполнять эти задачи, но фрезы с поворотной головкой не оставляют после себя такой гладкой поверхности, поэтому для ламельных фрезеров не подходят.

Специализированный инструмент для фрезерования кромок, пазов и отверстий должен отвечать следующим требованиям:

  1. Обеспечивать плавный, без вибраций, рез.
  2. Устойчиво работать при высоких скоростях вращения (и, следовательно, температурах).
  3. Иметь поверхностное износостойкое покрытие.
  4. Отличаться наличием подготовленных кромок.

Последнее обстоятельство особенно важно именно для электроинструмента рассматриваемого типа, хотя существенно также и для шпоночных фрезеров. Дело в том, что гомогенизированная, намеренно закруглённая режущая кромка предотвращает рост трещин и сколов, замедляет износ, обеспечивает медленное и равномерное истирание. Фрезы с такими характеристиками могут быть использованы для обработки материалов с различной твёрдостью.

Тип фрезы определяется характером производимой полости. При боковом фрезеровании хорошо работают обычные черновые концевые фрезы с четырьмя режущими кромками из обычной конструкционной стали. Вследствие оптимизированного профиля зуба эти фрезы обеспечивают меньшее давление резания и меньше нагружают фрезерную головку. Надёжность процесса обработки повышается также из-за сокращения пути удаления стружки.

При полупрофессиональном применении ламельных фрезеров более целесообразны инструменты с увеличенным количеством зубьев, которые увеличивают эффективность процесса. Например, фрезы с пятью зубьями особенно эффективны, если подача на зуб в процессе обработки постоянна.

При получении отверстий часто требуется производить нарезку, спиральное фрезерование или сверление для вырезания пазов. В этих случаях применение обычных фрез ограничено, поскольку при сверлильно-винтовом фрезеровании, либо обработке с изменяемой скоростью удаление стружки замедляется. По этой причине стружечные канавки на торце должны быть максимально больших размеров, а конструкция четырехконцевых фрез этого не допускает. Поэтому следует использовать фрезы с тремя режущими кромками.

При обработке глубоких пазов и отверстий (особенно наклонных) важно своевременно и качественно удалять образующуюся стружку. Для этого рекомендуются фрезы с точечной геометрией, рабочая зона которых смещается ближе к хвостовику. Такая конструкция обеспечивает достаточное пространство для надёжного удаления стружки из рабочей зоны.

Успешное применение на ламельных фрезерах инструмента дискового типа связано с увеличением количества лезвий (до семи). Тогда возможна работа с увеличенными подачами, и на повышенных скоростях вращения.

Повышение стойкости фрез, а также снижение боковых усилий и уровня шума достигается использованием дискового инструмента, изготовленного из быстрорежущих сталей и оснащённого твердосплавными вставками.

Ламели для ламельных фрезеров (шканты)

Ламельные шканты представляют собой плоские овальные шпонки с фиксированными размерами. Они производятся из плотной древесины или многослойной фанеры; некоторые домашние мастера изготавливают их самостоятельно. Ламели выполняют роль шаблонов, поскольку по своей форме копируют конфигурацию пазов и полостей, выбираемых при помощи ламельных фрезеров.

Ламели под обычные фрезы, диаметром до 110 мм различают по номерам – 0,10,20 — и по размерам выбираемых с их помощью пазов (толщина шканта обычно постоянна, и составляет 4 мм). Такой набор обычно достаточен для изготовления и ремонта в домашних условиях мебельных изделий и иных столярных конструкций.

В случае приобретения ламелей в магазинах обращают внимание на следующее:

  • Качество просушки: пересохшие шканты будут хрупкими и прослужат недолго.
  • Точность выполнения размеров: качественные ламели имеют вид эллипса с ромбовидными насечками, облегчающими фиксацию приспособлений на обрабатываемой поверхности.
  • Твёрдость ламели, которая должна на 5…10 единиц НВ превышать аналогичный параметр для материала заготовки.
  • Плоскостность качественной ламели должна быть не более 0,1 мм на длине 50 мм.
  • Плотность посадки ламели: с учётом вероятного теплового расширения не должна превышать 0,5 мм.

Технические требования на ламели для фрезеров должны соответствовать нормам ОСТ 1 10733-72.

Что такое ламельный фрезер и зачем он нужен

Вам нравится создавать мебель своими руками, сделать лестницу в доме, украсить фигурными наличниками дом или баню? В таком случае трудно будет обойтись без ламельного или шпоночного фрезера.

Что это за устройство и для чего оно нужно? Шпоночный фрезер вырезает линейные пазы в изделии из древесины для установки шпонок или ламелей. Метод соединения деревянных деталей посредством ламелей (деревянных деталей овальной формы) придает надежность и прочность всей конструкции.

Сделанные вашими руками рамы, столы, стулья, шкафчики предметы интерьера будут радовать своей индивидуальностью не только домашнего мастера, но и всех тех, кто к ним прикасается.

  1. Особенности
  2. Назначение
  3. Достоинства
  4. Рекомендации по выбору
  5. Уход
  6. Заключение

Особенности

Устройство ручного ламельного фрезера очень похоже на болгарку.

Только режущая часть инструмента при фрезеровке перемещается параллельно подошве.

Сам корпус при этом скользит в горизонтальной плоскости.

Для того чтобы вырезать паз под ламель, используется дисковая фреза.

Основные детали ламельного (шпоночного) фрезера:

  1. Силовой агрегат (электродвигатель);
  2. Редуктор в виде конуса ;
  3. Фреза дисковая;
  4. Корпус ;
  5. Шнур с вилкой;
  6. Литая платформа;
  7. Прорезиненная ручка;
  8. Мешок для стружки и пыли.

В зависимости от мощности силового агрегата фрезеры делятся на три типа:

  1. Малый 750 Вт — для любителей, которые используют инструмент для выполнения единичных изделий.
  2. Средний 1100 Вт — используется для производства небольших по количеству партий мебели.
  3. Мощный от 1200 Вт — профессиональное оборудование, рассчитанное на полный рабочий день. Они востребованы на небольших производствах по изготовлению мебели.

На больших заводах с массовым выпуском мебельных единиц устанавливаются фрезеры стационарного типа.

Опишем принцип работы ламельного фрезера в двух словах — от двигателя через редуктор вращательный момент передается на фрезу. Сама фреза надежно зафиксирована на валу. Кожух защищает руки и посторонние предметы от попадания в зону реза. Литая платформа позволяет надежно установить фрезерный инструмент на поверхности, в которой делается паз. Прорезиненная ручка служит для удобства использования и придавливания, если в этом есть необходимость.

В процессе фрезирования формируется мелкая древесная стружка и пыль. Она не только забивается в сам механизм, но и может попадать в носоглотку и легкие человека. Для того, чтобы это не происходило, был разработан мешок для сбора пыли и мелкой стружки. Он не позволяет засорять механизмы, и, соответственно, не вызывает перегрев двигателя. В некоторых случаях фрезер подключают к пылесосу с помощью переходников.

Нельзя оставить без внимания и саму соединительную деталь ламель. Ламели для фрезера представляют собой шпонки овальной формы. Они строго нормированы, номер указан на самой ламели. Могут приобретаться в магазинах, но некоторые мастера-любители изготавливают их сами. Для этого используются фанера или ДСП толщиной 4 мм. Более элитный материал — дуб и кедр. Использование этого дорогого материала — прерогатива опытных мастеров, которые сначала строгают планку из дуба или кедра нужной толщины, а уж потом делают из нее шпонки.

Хранение ламели требует сухости и герметичности. Влажность воздуха влияет на форму ламели – при повышенной влажности они разбухают и не помещаются в паз. А при пересушивании ламели коробятся и либо не помещаются в паз, либо сильно болтаются, а в конечном итоге — не выполняют свои функции, как соединительные детали.

Назначение

Узкое назначение ламельных фрезеров — выборка пазов под ламели (плоские шканты).

Посредством ламелей метод соединения деревянных элементов является основным при создании надежных деревянных конструкций.

Но на практике этот фрезерный инструмент имеет более широкий дополнительный спектр использования:

  1. профилирование кромки детали;
  2. делает выборку четверти;
  3. делает выборку длинных пазов;
  4. вырезает шипы нестандартной формы;
  5. вырезает узоры на наличниках;
  6. позволяет вырезать доски по толщине;
  7. шлифует, удаляет мелкие дефекты на поверхности.
Читать еще:  Пневмопистолет для прочистки труб General Pipe Cleaners Тайфун

Кроме дерева, эти инструменты могут использоваться для обработки пластика, ДВП, гипса, мягких металлов и камня, оргстекла.

Сделать выборку ламельным фрезером не сложно. Ряд вышеперечисленных работ можно выполнить и другим инструментом, но ламельный фрезер позволяет сохранить часть материала, который можно использовать в других целях. Например, снять угол или сделать четвертной паз. При использовании других режущих инструментов остается стружка. В случае с фрезерным, остаются бруски и рейки, которые могут быть использованы для работ по утеплению или декоративному украшению фасада.

Достоинства

Главным достоинством ламельных фрезеров является вырезание пазов под ламели. А такие соединения обладают рядом преимуществ:

  1. ламельный фрезер можно использовать в горизонтальном и вертикальном положении.
  2. Соединения элементов под любым заданным углом. Такие соединения очень необходимы при конструировании мебельных изделий. Этот вид соединения сохраняет эстетический вид мебели.
  3. Выполнение технологических операций с высокой скоростью. Очень актуально при серийном мебельном производстве. При совместном пользовании шпоночного фрезера и специального режущего инструмента можно увеличить производительность технологического процесса значительным образом.
  4. Экономичность при выполнении некоторых работ. Выбранные из пазов материалы могут использоваться для утепления или украшения фасадов.
  5. Сравнительная безопасность.

Рекомендации по выбору

Планируя купить ламельный инструмент, обратите внимание на такие основные характеристики:

  1. Мощность двигателя. В зависимости от того, что вы собираетесь делать ламельным инструментом, зависит какой мощности инструмент стоит выбрать. Для домашней мастерской вполне достаточно малого ламельного станка. Станок средней мощности нужен при строительстве дачи, или к примеру бани либо сауны. Торцовка ступеней, соединение боковых обшивок на лестнице, террасе или балконе, создание декоративных элементов фасада, вырезка пазов и выборка четверти — с этим легко справиться ламельный станок средней мощности.
  2. Возможность регулировки угла работы. В настоящее время на большинстве современных устройств присутствует эта функция, но мы не могли не обратить на нее внимание, так как она влияет на функциональность устройства.
  3. Скорость вращения фрезы. Чистота обработки напрямую зависит от скорости вращения фрезы. Не стоит использовать высокоскоростной фрезер для работы с мягким материалом и древесными плитами. Они легко обрабатываются на небольших скоростях.
  4. Тип зажима для фрезы (цанги). Цанга должна быть сделана из качественного металла. Не покупайте дорогой фрезер только из-за качественной цанги. Достаточной приобрести цангу из каленной стали и заменить, если не устраивает то, что есть в наличии.
  5. Регулировка оборотов. Позволяет выбрать тот режим, который необходим для обработки конкретного материала. Для твердых материалов (камня, латуни, алюминия) требуется быстрое вращение, а вот для более мягких оно не нужно.
  6. Блокировка. Автоматическая защита. Если в доме есть дети, то блокировка и автоматическая защита просто необходимы. Фактически эта функция обеспечивает безопасность ваших близких.
  7. Плавный пуск. Позволяет без резких рывков начать процесс вырезки пазов.
  8. Рабочий ход фрезера. Если нужно выполнить детали с глубокими продольными пазами, или проточку под выравнивание доски для пола, стоит обратить внимание на рабочий ход ламельной фрезы.
  9. Подключение мешочка для мусора. Может быть подключен пылесос или мешочек для мусора и пыли через соединительные элементы. Это обеспечивает комфорт на рабочем месте и безопасность для здоровья мастера.

Каждый раз после работы фрезер необходимо чистить от древесной пыли.

Это можно делать с помощью пылесоса, но пыль при этом не всасывать, а выдувать.

Либо возможна чистка кисточкой — аккуратно обмести все поверхности инструмента, удалив пыль и мелкие частички.

В случае большего загрязнения (грязи, которая въелась в соединительные швы между деталями) необходимо провести радикальную чистку специальными средствами, предназначенными для протирки электроаппаратуры, или бензином. Проделывать всю процедуру чистки нужно с большой аккуратностью, не допуская, чтобы жидкость попала внутрь корпуса инструмента или на систему включения-выключения. Если же возникла подобная ситуация, то фрезер нужно очень хорошо просушить и только потом использовать.

В более дорогих моделях подключается с помощью переходников пылесос или устанавливается мешочек для сбора пыли и мелких опилок.

Если вас начинает беспокоить вибрация или необычный звук двигателя, то стоит, в первую очередь, обратить внимание на износ подшипника. В этих инструментах сами подшипники не нужно обслуживать, в случае износа их меняют на новые. Замену подшипников лучше делать в мастерской, так как для снятия старого подшипника и установки нового нужны специальные приспособления.

Заключение

Для того чтобы мастера по дереву порадовал результат собственной работы, не стоит экономить на инструменте. Ламерный фрезер обеспечит то качество выполнения поставленной задачи, какое другому инструменту не под силу.

При приобретении нового прибора в магазине нужно помнить, что его нужно отрегулировать. Надежнее всего в процессе настройки делать пробное фрезерование и проверять глубину при помощи ламели.

Не будет лишним посоветовать приобретать инструмент в специализированном магазине. Это убережет вас от лишних проблем и даст возможность работать в удовольствие.

Лучшие фрезеры

Любой столяр или хозяин, заинтересованный в индивидуальности домашней обстановки, знает, что работа по дереву невозможна без специального инструмента. Лучшие фрезеры незаменимы для получения прямых, фигурных пазов, выпиливания отверстий сложной формы, ламелей и других работ по твердым материалам. Виды ручных фрезеров по дереву отличаются в зависимости от необходимого результата: вертикальные, кромочные, ламельные, присадочные. Достойные номинанты были отобраны для каждой категории и представлены в рейтинге.

Фрезер какой фирмы лучше выбрать

Чтобы не потеряться в разнообразии ассортимента, нужно сузить варианты по назначению и производителю. Избежать встречи с некачественным товаром можно, выбрав инструмент от проверенных фирм, которые не останавливаются на развитии:

  • DeWalt – мировая компания с американскими истоками. Занимается производством строительных инструментов и одежды. В 1922 году главный инженер-конструктор громко заявил о себе, представив эталонную пилу, которая совмещала качество и долговечность.
  • Black+Decker – американский бренд, основанный еще в 1910 году. Начав с небольшой мастерской, создателям удалось завоевать доверие покупателей благодаря высоким требованиям к товарам. Сегодня специализация ограничивается бытовой, строительной, садовой техникой.
  • Bosch – немецкая группа компаний, развивающаяся с 1810 года. Корпорация стремится к созданию идеализированных товаров для бытового использования. Начиная с автомобильных аксессуаров, бытовой техники, заканчивая упаковочными материалами.
  • Elitech – торговая марка принадлежит компании «Лит трейдинг». Долгое время они выступали в качестве дистрибьютеров на российском рынке. Вдохновившись успехом международных брендов, руководители решили создать свое производство оборудования и домашней техники.
  • Kolner – российская торговая марка, начавшая работу с 2008 года. Она быстро полюбилась покупателям сочетанием низкой цены и высокого качества. Сегодня руководство создало положительную конкуренцию старейшим мировым компаниям.
  • Bort – китайская фирма, более 22 лет работает на международном рынке. Производство осуществляется по немецким инженерным разработкам. Подтверждает высокую заинтересованность расширенная гарантия – 24 месяца. Производитель часто проводит статистические исследования. Поэтому гордостью заявляет, что продукцию часто выбирают девушки из-за простоты использования.
  • Ryobi – японская компания, зарегистрирована в 1943 году. С присущей национальной педантичностью руководители чутко следят за технологией производства, безопасностью и экологичностью. При этом не забывают про потребности конечного пользователя.
  • Hammer – немецкая корпорация, зарегистрировалась еще в 1980 году, однако начала свое производство только с 1997 года. За это время инженеры накапливали опыт, изучая последние технологии. Зато вход на рынок был очень конкурентоспособным. Измерительная, садовая, строительная техника радует покупателей европейским качеством.
  • Makita – японский производитель электро- и бензоинструмента. Небольшая мастерская по ремонту электродвигателей с 1917 года стала одной из лучших на рынке. Сегодня она выпускает более 350 инструментов и еще больше аксессуаров к ним.
  • Интерскол – основанная в 1991 году российская компания. Может похвастаться тем, что заняла лидирующую позицию на международном рынке. Производственные помещения постоянно расширяются, не теряя при этом качества.

Рейтинг фрезеров

Чтобы определиться, какой фрезер лучше купить для дома или работы, нужно внимательно рассмотреть ряд характеристик, которыми он обладает. При внесении номинанта в ТОП были учтены мнения экспертов, отзывы покупателей, результаты тестирования оборудования, а также следующие критерии отбора:

  • Стационарный/мобильный тип;
  • Использование на станке;
  • Аккумуляторный или проводной;
  • Длина шнура;
  • Подсветка;
  • Адаптер для подключения пылесоса;
  • Кейс для хранения;
  • Вес;
  • Цена;
  • Тип работ;
  • Совместимость с материалами;
  • Размер цанг;
  • Глубина погружения;
  • Мощность;
  • Производительность;
  • Заменимость элементов.

Лучшие фрезеры, вошедшие в рейтинг 2019 года, имеют хорошие показатели по всем параметрам, поэтому заслуженно занимаю свое место.

Специализированные фрезеры: присадочный, ламельный, дюбельный, для шкантов

Среди большого разнообразия столярных технологических операций есть ряд таких, для качественного выполнения которых не обойтись без использования специализированных электроинструментов, к числу которых относятся фрезер присадочный и устройства ламельного типа. Чтобы применение такого оборудования принесло желаемые результаты, необходимо не только владеть информацией о его конструкции и правилах выбора, но и знать, как правильно настроить фрезеры этого типа перед началом работы.

Основное предназначение ламельных фрезеров – выборка пазов для соединений на ус по углам или в середине панелей

Назначение и особенности

В отличие от универсальных ручных фрезеров, конструкция которых позволяет использовать их для выполнения различных технологических операций, связанных с обработкой изделий из древесины, устройства специализированной категории предназначены для решения определенной задачи.

  • Фрезерование посадочных мест для закладных дюбелей. Дюбельный фрезер, который используется для выполнения такой технологической операции, позволяет обеспечить соединение деталей с высокой точностью. Применяются фрезеры дюбельные для формирования как разъемных, так и неразъемных соединений элементов мебельных конструкций.
  • Создание пазов округлой формы, предназначенных для размещения в них овальных пластин, которые называются ламелями. Для выполнения данной технологической операции применяется ламельный фрезер, работающий в комплекте с горизонтально расположенной фрезой, рабочая поверхность которой оснащена режущими зубьями. Ламельный фрезер является достаточно универсальным инструментом, при помощи которого можно формировать узкие пазы или создавать на поверхности обрабатываемых изделий полукруглые выступы.
  • Создание отверстий под шканты. Такую технологическую операцию выполняют, используя фрезеры, относящиеся к присадочной категории.

Присадочный фрезер предназначен для формирования пазов нужной глубины и ширины для стыковки деталей шкантами

Основные достоинства

Целесообразность применения узкоспециализированного фрезерного устройства объясняется тем, что дюбельный фрезер и фрезеры, при помощи которых выполняется подготовка посадочных мест для шкантов и ламелей, отличаются целым рядом достоинств.

  • Использование присадочных фрезеров, ламельных и дюбельных электроинструментов позволяет создавать соединения под точным углом расположения составляющих его элементов. В таких соединениях, что особенно важно для мебельных конструкций, отсутствуют портящие их вид перекосы и выступы. Добиться такой точности выполнения обработки обычным сверлом можно лишь в том случае, если использовать инструмент в комплекте со специальным кондуктором.
  • Дюбельный фрезер, а также фрезеры присадочного и ламельного типов могут работать как в горизонтальном, так и в вертикальном положении.
  • Такие устройства обеспечивают высокую скорость выполнения технологических операций. Это особенно актуально для тех случаев, когда мебель производится не в единичном экземпляре, а целыми сериями. Используя для этого даже ручной присадочный фрезер и специализированный электроинструмент другого типа, можно значительно повысить производительность технологических процессов.

Использование дюбельного фрезера при соединение деталей мебели позволяет быстро создавать точные пазы для деревянных дюбелей

Конструктивное исполнение

По своей конструкции фрезер дюбельный, а также ламельные и присадочные электроинструменты очень похожи на угловую шлифовальную машинку, которая больше известна под названием «болгарка». На горизонтальном корпусе таких устройств, оснащенном удобной ручкой для оператора и органами управления, фиксируется прецезионная база, которая и является их основным рабочим органом.

Для того чтобы выполнить обработку, используя дюбельный, присадочный или ламельный фрезер, достаточно нескольких несложных действий:

  • прижать базу к тому месту заготовки, где необходимо создать паз;
  • надавить на подпружиненный корпус базы, утопив фрезу в обрабатываемом материале.

Качество обработки, в ходе которой вы собираетесь применять ламельный, дюбельный или ручной присадочный фрезер, зависит от того, насколько правильно настроено и отрегулировано используемое устройство.

Принцип работы расматриваемых инструментов – настроили, прижали и вырезали

Рекомендации по регулировке

Принципы регулировки рабочих параметров дюбельных, ламельных и присадочных фрезеров схожи, но есть некоторые нюансы, которые обязательно следует учитывать.

Регулировка параметров ламельных фрезеров

Чтобы отрегулировать глубину фрезерования, необходимо задействовать револьверный упор, которым оснащены такие устройства. Основное назначение упора состоит в том, чтобы ограничивать продольный ход корпуса инструмента.

Для регулировки величины отступа от верхнего края в конструкции ламельного электроинструмента предусмотрен опорный козырек, который может подниматься и опускаться на требуемое расстояние. При этом выбирать точное значение выполняемой настройки можно при помощи специальной шкалы, что очень удобно.

Регулировка вертикального угла наклона рабочей головки устройства также выполняется при помощи козырька путем его наклона вверх или вниз. Отрегулировать угол наклона фрезера в горизонтальной плоскости можно при помощи специальных меток на рабочей головке, которые указывают на расположение средней части и краев используемого инструмента. Таким образом, чтобы точно выполнить паз при помощи фрезера ламельного типа, достаточно совместить центральную метку на его рабочей головке с линией разметки, нанесенной на поверхность обрабатываемого изделия.

Регулировка фрезера присадочного типа

Револьверный упор, которым оснащается ручной присадочный фрезер, нужен не для настройки глубины фрезерования, как в предыдущем случае, а для регулировки величины отступа от верхнего края. Чтобы настроить глубину фрезерования, используют специальную шкалу на рабочей головке устройства.

Основные органы регулировки

Применяя ручной присадочный фрезер для выполнения отверстий под шканты, очень важно выдерживать расстояние, на котором шканты будут располагаться как от края заготовки, так и между собой. Для того чтобы выдерживать такие параметры было проще, фрезеры для шкантов оснащают двумя небольшими упорами, расположенными по бокам рабочей базы.

Легко контролировать правильность расположения выполняемого при помощи присадочного фрезера отверстия можно с помощью находящейся на козырьке устройства специальной метки, обозначающей центр используемого инструмента.

Основные технические характеристики

Преимущественное большинство современных моделей фрезеров ламельного и присадочного типов имеют мощность, находящуюся в диапазоне 590–800 Вт.

В качестве рабочего инструмента, которым оснащаются ламельные фрезеры, используются дисковые фрезы диаметром 100 или 105 мм. При выполнении обработки такой инструмент может вращаться со скоростью 9, 10 или 11 тыс. об/мин и погружаться в обрабатываемый материал на глубину до 20 или 22 мм.

Рабочая насадка ламельного фрезера

Фрезеры, относящиеся к присадочному типу, оснащаются сменными рабочими инструментами, диаметр которых выбирается в зависимости от того, какое поперечное сечение должно иметь отверстие, создаваемое с их помощью. Так, диаметр этих инструментов, вращающихся на холостом ходу со скоростью 18500 об/мин и погружающихся в обрабатываемый материал на глубину до 40–43 мм, может находиться в диапазоне 3–12 мм.

Следует иметь в виду, что частота вращения инструмента, которым оснащаются присадочные и другие специализированные фрезеры, не регулируется, так как в этом нет никакой необходимости.

Таким образом, приобретение и применение узкоспециализированного фрезерного инструмента целесообразно в тех случаях, когда в процессе производства мебели приходится выполнять большое количество однотипных технологических операций.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
